Как лучше подключить счетчик электроэнергии?
Оптимальный вариант установки счетчиков электроэнергии — в сухом теплом месте: предбаннике частного дома, в летней кухне или садовом домике, защищенном от атмосферных осадков и низких температур. Но подобный способ подключения оправдывает себя в тех случаях, если потребитель не препятствует контролирующим органам снимать показания учетного прибора и производить другие действия, предусмотренные служебными полномочиями.
Если же доступ в жилое помещение сотрудникам службы энергосбыта затруднен, то лучше установить прибор на фасаде дома, чтобы контролеры имели доступ к нему для снятия показаний. Если при такой установке повышается риск повреждения электроприбора из-за действий вандалов и третьих лиц, то вы можете потребовать у обслуживающего предприятия типовой договор о разделении балансовой принадлежности.
Это позволит распределить границы финансовой ответственности между поставщиком электроэнергии и потребителем. В случае выполнения требований по установке снаружи, а не в доме, за повреждение электроприбора будет отвечать компания, тогда как первоначальную установку и стоимость счетчика оплачивает потребитель.
Если же для подключения электричества вы решите установить счетчик на фасаде здания, то для соблюдения правил ПУЭ необходимо оборудовать электроприбор дополнительными средствами защиты от атмосферных и температурных воздействий:
- бокс внешнего исполнения с антивандальными свойствами;
- внутренний бокс для монтажа электроприбора и подключения электричества к частному дому;
- специальные крепления, исключающие незаконный демонтаж, в том числе с помощью грубого силового и механического воздействия (например, спиливания болгаркой).
Таким способом вы найдете компромисс между требованиями обслуживающей организации к наружной установке счетчика электроэнергии и собственными финансовыми интересами. Установка защитных боксов и антивандальных креплений — более доступный вариант по сравнению приборами полупромышленного значения, обслуживание которых может обходиться до 50 тысяч рублей в месяц. Установка защитных ящиков для обычного счетчика будет стоить значительно дешевле — на уровне 4-5 тысяч рублей.
Правила установки
Перед тем, как произвести подключение, необходимо обратиться в компанию, которая поставляет электроэнергию с заявлением. При этом надо дополнительно предоставить такие документы:
- Те, которые подтверждают право собственности на жилую недвижимость.
- Ситуационный план места, где планируется установить прибор для учета.
- Техническую документацию по установке электросчетчика. В ней должны быть отражены такие вопросы: план расположения кабеля до счетчика, наличие заземления, расчет мощностных и других характеристик учетного прибора.
Технические документы готовятся с участием специалистов.
Место, где устанавливают счетчик, должно быть выбрано таким образом, чтобы был возможен свободный доступ представителей контролирующей организации. Конкретные требования к месту установки в нормативных документах не оговариваются.
Это важно для обеспечения возможности беспрепятственного снятия показаний, проверки наличия пломбы и контроля технической исправности прибора. Нормативные документы относительно установки электросчетчиков, а также рекомендации энергопоставляющей компании могут иметь спорные или противоречащие моменты
Тут можно привести примеры:
Нормативные документы относительно установки электросчетчиков, а также рекомендации энергопоставляющей компании могут иметь спорные или противоречащие моменты. Тут можно привести примеры:
- В правилах устройства электроустановок сказано о необходимости устанавливать счетчики в помещениях. В то же время электрокомпании выгоднее, чтобы это было сделано на улице, чтобы обеспечить более легкую возможность снятия текущих показаний.
- В нормативных документах указано, что максимальная высота расположения коробки равна 170см. Однако компания рекомендует использовать высоту в три метра или выше для того, чтобы обеспечить сохранность прибора.
Все спорные моменты должны быть рассмотрены и зафиксированы в тексте документа.
Важно! При установке вне помещения важно то, насколько электросчетчик защищен от влияния непогоды. Если прибор, который ранее использовался в доме, выносится на улицу, то существует риск того, что он не сможет работать во время зимних морозов
Обычно местами, где устанавливается электросчетчик в частном доме, являются фасад дома или столб линии электропередач. Разводку при этом располагают внутри частного дома. Столб, на котором монтируют коробку, должен находится на придомовом участке.
Модель, которая устанавливается на улице, должна быть защищена от дождя, снега, жары и мороза. В зимнее время, чтобы перенести мороз, должен использоваться обогрев для счетчика. Поскольку этот прибор будет доступен практически любым лицам, нужно обеспечить для него антивандальную защиту. Важным вопросом при установке является то, кто будет оплачивать его работу в процессе эксплуатации.
Правила установки электросчетчика предусматривают, что после установки должна регулярно производиться проверка приборов. Для трехфазных счетчиков такой период составляет 1 год, для однофазных — 1 год.
Перед использованием необходимо убедиться в целостности пломбы. Если она отсутствует, установка электросчётчика в частном доме невозможна, требуется вызвать специалиста из компании, которая поставляет электроэнергию для проведения опломбирования.
Подключение трехфазного счетчика
Существует несколько вариантов подключения данного прибора, такие как косвенный и прямой. Первый способ используется при наличии преобразователя либо слишком большой нагрузки на сеть. Последний метод чаще всего находит применение в частных домах.
В качестве примера используем электроэнергии «Меркурий 236». Он применяется для расчета активной энергии прямого течения и реактивной энергии обратной направленности переменного тока, которого составляет 400 В. Подобный аппарат оснащен индикатором, произведенным на основе жидких кристаллов. Он отображает полученные данные. Счетчик допустимо использовать как автономно, так и в специальной системе. Автоматизированное применение требует предварительной подготовки. То есть необходимо заранее запрограммировать устройство. «Меркурий 236» позволяет вести тарифный расчет в зависимости от времени суток и хранить информацию длительное время. Кроме того, он сообщает о различных ошибках и сохраняет сведения в центре сбора данных.
Трехфазный счетчик электроэнергии «Меркурий» устанавливается внутри специальных щитков, которые оснащены платформой и трехвинтовым креплением. Есть несколько способов включения. Преобразователь применяют в том случае, если потребляемая нагрузка всех устройств больше номинального значения силы тока, проходящего сквозь прибор. Рассмотрим именно такой тип подключения. Это является необходимым условием при работе счетчика электроэнергии «Меркурий».
Преобразователь имеет две обмотки. Первичная подключается в разрыв силовых кабелей электропитания. Вторичная обмотка, которая состоит из множества витков тонкого провода, считается основным элементом. Схема электросчетчика представлена ниже.
Подобная процедура достаточно сложная и требует наличия определенных навыков. Поэтому лучше обратиться к квалифицированному специалисту.
Однако подключение электросчетчика своими руками все-таки возможно. Для этого нужно соединить трансформатор тока с соответствующей фазой. При этом первичную обмотку подключают в разрыв силовых кабелей фазы. Не стоит забывать о занулении, которое подсоединяется к нейтральной шине.
Где устанавливать
При установке счетчика снаружи следует соблюдать технические требования:
- обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
- также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.
Вопрос о том, законны ли требования о выносе приборов учета на улицу, является спорным. На самом деле никаких нормативных актов, регламентирующих расположение счетчика, не существует.
Компания по сбыту энергии мотивирует это тем, что должен быть легкий доступ к прибору с целью контроля. Однако в этом случае никто не мешает им установить в доме за свой счет современный электронный прибор с функцией удаленного контроля показаний и контролировать в свое удовольствие.
По крайней мере, эти требования идут в ущерб владельцам дома и создают им неудобства:
- При размещении снаружи срок службы счетчика значительно сократится, так как этот прибор не предназначен для работы в экстремальных условиях, под дождем, в мороз, в жару. При низких температурах показания могут быть некорректными.
- При установке на улице домовладельцу придется мириться с тем, что к его счетчику есть доступ не только для работников компании, но и для всех желающих.
- Иногда для сохранности приборов их устанавливают на высоте в 3 метра, что, в какой-то степени, уберегает их от воров, однако сам домовладелец без лестницы не сможет увидеть свои показания.
Энергокомпаниям это выгодно, так как нахождение приборов снаружи значительно облегчает им задачу осмотра и проверки приборов, а также снятия показаний потребления энергии.
Но это внешняя сторона проблемы, а оборотная – контролировать можно будет не только показания прибора, но и подключение к сети до счетчика. То есть, в конечном итоге, решить свои наболевшие проблемы за счет собственников жилья, причем в массовом масштабе.
Статью о порядке расчета нормативов потребления электроэнергии без счетчика читайте здесь.
Как правильно установить электросчетчик
Переходить ли на многотарифный план?
Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?
Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.
Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.
По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.
Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?
Правила подключения счетчика электроэнергии:
Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.
Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке
Недостатки и достоинства двухтарифных счетчиков
На сегодняшний день почти все хозяева домов и квартир заинтересованы сэкономить свои средства. В основном это связывается с тем, что в нынешнее время выпускается мощная техника, которая за месяц может накрутить приличные суммы. Одним из вариантов выхода из такой ситуации является установка двухтарифного электросчетчика. Принципом работы такого устройства является то, что при разном времени суток стоимость 1 кВт будет отличаться. Цена ночного тарифа будет в несколько раз меньше, чем дневного. Для чего же это совершается? Первым делом в таких устройствах заинтересованы сами электроподстанции, которые занимаются выработкой электроэнергии. Как правило, в утреннее время (с 7 до 10 утра) и вечером (19-23 вечера) нагрузки на подстанции стремительно повышаются, и увеличивается потребление электричества людьми и предприятиями. В результате этого электростанции начинают работать неравномерно, что приводит к быстрому износу оборудования и неравномерному расходу топлива. Для того чтобы хоть немного снизить затраты энергии, были разработаны двухтарифные счетчики.
Эти аппараты работают по такой схеме: днем (с 07 до 23) цена на энергию немного выше обычного, но в ночное время (соответственно с 23 до 07) начинает работать второй тариф, а именно льготный, когда стоимость 1 кВт намного меньше обычного. Поэтому благодаря льготным тарифам некоторые предприятия работают в ночное время, тем самым разгружая все электроустановки.
Основными достоинствами являются:1. Возможность сэкономить собственные средства, так как окупаемость изделия наступает спустя 1 год.2. Выполняется помощь в работе электростанции, благодаря чему производители будут намного реже заниматься ремонтом своих устройств.3. Сокращается выброс вредных компонентов в атмосферу. Из-за того что происходит неравномерное потребление энергии, станции начинают скачкообразно перерабатывать топливо, поэтому в вечернее и ночное время выбросы будут сильно загрязнять окружающую среду.
Чаще всего для обычного пользователя последние два пункта практически неважны, поэтому основным преимуществом является значительная экономия денежных средств.
Установка электросчетчика в частном доме на улице имеет такие недостатки:1. Далеко не все регионы ставят по-настоящему выгодные тарифы для потребителей. Некоторые города назначают следующие показатели: в дневное время стоимость превышает практически в несколько раз стандартные, а ночью цена потребления ниже буквально на 15-20%.2. После того как будет монтировано устройство, необходимо правильно использовать бытовую технику, иначе об экономии не будет идти и речи. Дело в том, что такие аппараты будет выгодно применять только по следующему принципу. Оказывается, что для того, чтобы сократить расходы, необходимо мощными приборами обязательно не пользоваться днем, а именно посудомоечной и стиральной машиной, кондиционером, обогревателем и т. д. Если мыть посуду и стирать после 23.00, то только в таком режиме работы можно значительно уменьшить затраты. В другом варианте финансовые вливания только возрастут в значительное количество раз.
Правила установки счетчиков электроэнергии в частном доме
Тем не менее, имеет смысл потратиться на многотарифный счётчик , даже если Вы предполагаете использовать всего два тарифа, или вообще пока планируете использовать один. Здесь разница в цене всего 10-15%, но смена тарифного плана приведёт к операции замены электросчетчика в частном доме, а значит новые затраты. В подарок Вам оставят старый счётчик, который некуда будет деть. Кстати о старых счётчиках.
Сенаторы как-то Юлию Цезарю предложили ввести комитет (из их числа) контролёров нравственности, которая в Римской Империи сильно упала. С очень широкими полномочиями. Составили петицию, обосновали и принесли на подпись. Цезарь отказал в подписи, заодно лишив сенат ряда других полномочий, почему и был позже убит. Но именно на этом документе начертал — Quis custodiet ipsos custodes ? В переводе значит – «Кто проконтролирует контролёров?» .
Особенности установки счетчика электроэнергии в квартире
Для экономии рекомендуется монтировать специальные приборы, которые фиксируют расход по временным зонам.
Схема подключения двухтарифного ИПУ
Порядок подсоединения такого механизма не сильно отличается от однофазного и трехфазного устройства. Единственная разница – большее количество контактов, что требует применения подходящих автоматов.
Последовательность действий:
- В систему встраивается вводный элемент, от которого пускаются перемычки к счетчику.
- Монтируются УЗО или однополюсные автоматы. Для трехфазного прибора в сеть устанавливается автомат трехфазной нагрузки.
- Фазные контакты соединяются между собой, ноль отводится на шину.
- Выполняется настройка. Для этого нужно вызвать специалиста энергосбытовой компании.
Если собственник выполняет подключение сам, важно соблюдать схему, представленную в технической документации. Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки
Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки
Плюсы и минусы самостоятельного монтажа
Преимущества самостоятельного монтажа налицо:
- экономия средств оплаты за установку приборов;
- возможность определить дату и время установки в удобное время для владельца квартиры или дома;
- самостоятельный выбор модели счетчиков учета по рейтингу и отзывам.
Минусы установки своими руками:
- риск некачественной установки приборов учета;
- увеличение вероятности создания аварийной ситуации (особенно в многоквартирном доме);
- двойные затраты, связанные с вынужденным демонтажом, повторной установкой приборов учета.
Собственник должен принять осознанное решение: просчитать все за и против «домашнего» монтажа водомера по расходу горячей и холодной воды.
Установка электрического счётчика
Если вы собрались подключить двухтарифный счетчик электроэнергии, вам нужно будет уточнить такую возможность в местной сбытовой компании заранее. Дело в том, что далеко не везде это возможно, и вы потратитесь на дорогостоящий прибор без какой-либо отдачи. Лучше просто установить стандартный однофазный прибор, он работать будет в любом случае.
Счётчик в обязательном порядке должен быть укомплектован автоматами или комплектом из плавких вставок и рубильника
Счётчик в обязательном порядке должен быть укомплектован автоматами или комплектом из плавких вставок и рубильника. Перед его монтажом в обязательном порядке необходимо будет оставить запас провода в 12 см от каждого токоведущего элемента для последующего ремонта прибора. Также при монтаже его уклон не должен превышать 1º, а фазы должны быть промаркированы разными цветами.
Обычно она включает в себя установку автоматов, позволяющих в случае необходимости обесточить объект для проведения ремонтных работ. Согласно ей при монтаже необходимо будет выдерживать пределы зачистки проводов в 2.7 см для каждого провода, а для ввода в сам аппарат 2 см.

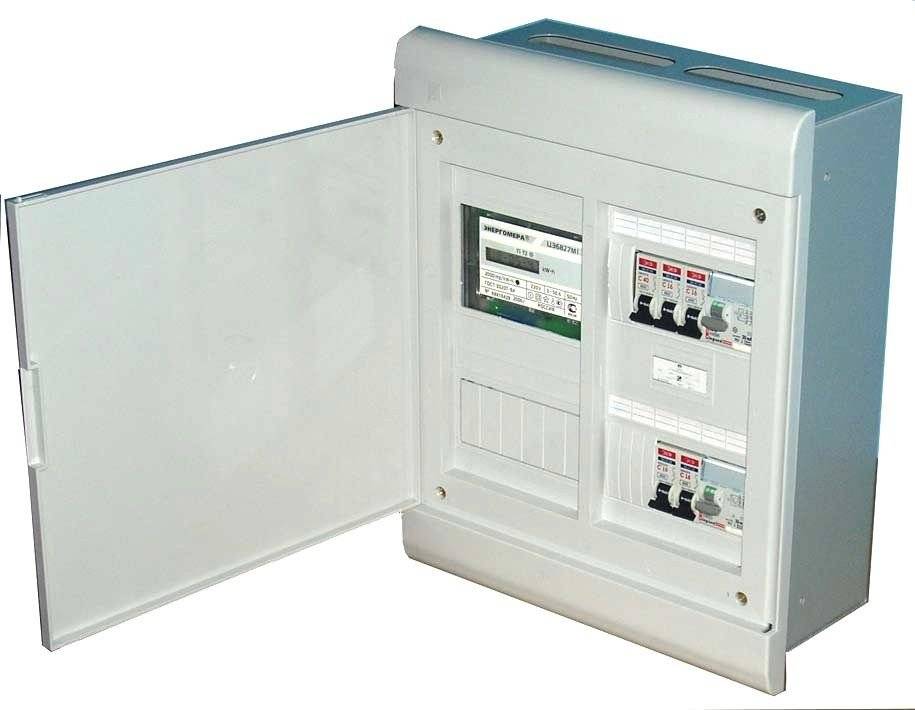

Непосредственно сам монтаж выполняется в специальный бокс, оснащённый DIN-рейкой. На его корпусе обычно присутствуют наружные ушки для пломбировки. После того как бокс будет подготовлен, необходимо будет снять крышку с клеммного ряда и зачистить провода на необходимую длину. После этого вводим входной фазный провод в отверстие номер 1, расположенное слева на корпусе. Провод крепим слева клеммной пары первым винтом. После того как убедимся в прочности крепления, можно будет закрутить второй винт.
Аналогичным образом подводим провод к третьему отверстию и также подключаем выход фазы ко второй клеммной паре, а 0 — к четвёртой. Провода из второй пары зажимов ведём на осветительные приборы, автоматы и иные потребители электрического тока. Они подключаются последовательно при помощи перемычек. На нулевую шину нулевой провод заводится из четвёртой пары зажимов. На этом монтаж счётчика будет завершён.
Однако просто подключить счетчик электроэнергии Меркурий 201 мало, его необходимо также будет опломбировать и зарегистрировать. Для этого вам придётся обратиться в местный филиал энергосбытовой компании. Её специалист снимет первые показания с прибора учёта, опломбирует его и примет в эксплуатацию. В дальнейшем его эксплуатация и снятие с него показаний будет происходить в штатном режиме.
Периодически к вам будут приходить контролеры сбытовой компании для снятия контрольных показаний. Вы обязаны допускать их к прибору учёта беспрепятственно в любое время. В противном случае вы можете быть оштрафованы на достаточно серьёзную сумму.
Что вы думаете по этому поводу?
, нам важно Ваше мнение

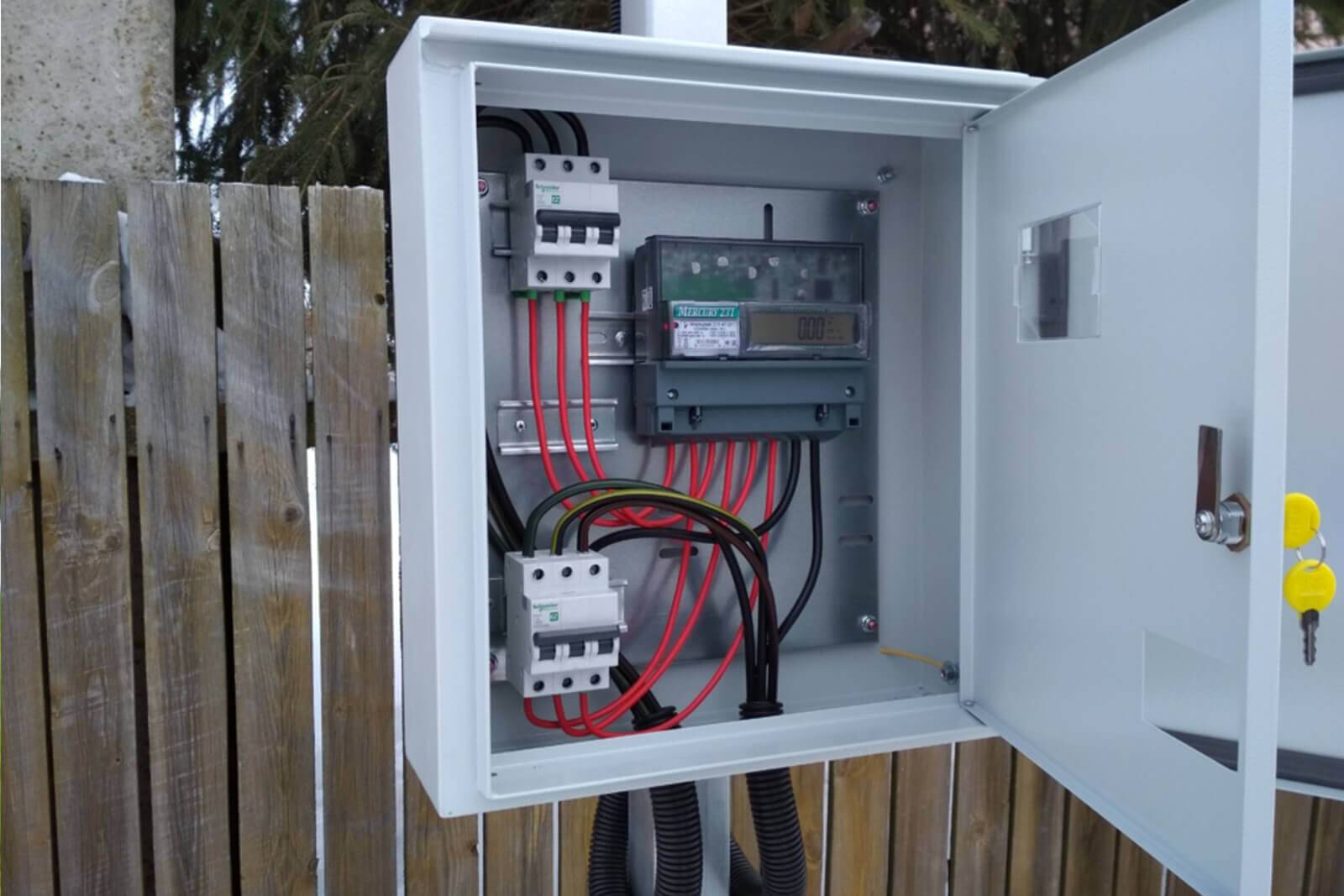

Как обустроить шкаф
Для защиты электроприбора от воздействия атмосферной влаги и пониженных температур необходимо подготовить специальный ящик. Короб изготавливается и монтируется предварительно, до установки аппарата. Шкаф выполняют из металла, с учётом следующих нюансов:
- обеспечивается защита от взлома – ящик надёжно крепят и устанавливают запорное устройство;
- короб должен быть герметичным, чтобы внутрь не проникала влага;
- для защиты от пониженных температур ящик утепляется. При отсутствии должной термоизоляции прибор будет считать с погрешностью, не в пользу потребителя.
Для подвода проводов используется металлическая труба. Непосредственно в шкафу устанавливается один автоматический выключатель, дополнительные автоматы для отключения отдельных участков сети выполняются в домашнем распределительном щитке.
Более подробно про ящик для счётчика электроэнергии в статье: Ящик для счётчика электроэнергии
Место установки
Для размещения ИПУ электроэнергии существуют нормы, которые регламентируют порядок действий.
Многоэтажный дом
Такие строения возводятся с соблюдением множества технических правил, что гарантирует удобную и безопасную подачу электроэнергии. Под приборы учета отводится специальная щитовая на лестничной площадке.
В современных многоквартирных домах ИПУ чаще всего устанавливаются непосредственно в квартире. Это не только позволяет собственнику контролировать показания, но и обеспечивает сохранность механизма, за которую отвечает именно владелец жилья.
Частный или дачный дом

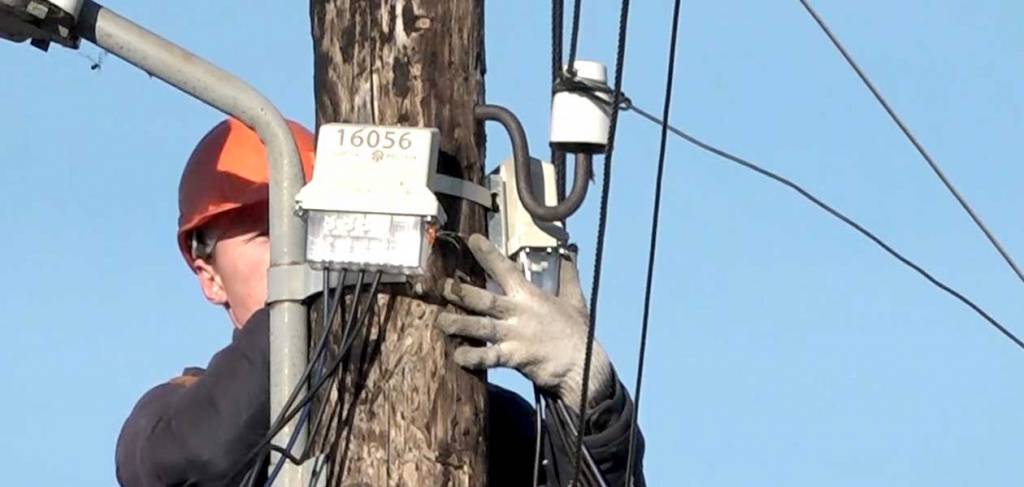

Наиболее распространенным вариантом размещения электросчетчика является столб, от которого отводятся провода для подключения, что ограничивает возможность незаконного подсоединения. Но поскольку место находится на улице, обеспечение сохранности устройства становится затруднительным.
Допускается монтаж прибора в защитном боксе на специальной трубостойке или столбе на огороженной территории. Место установки не должно быть захламлено или труднодоступно.
Закон не запрещает ставить ИПУ непосредственно в помещении, что особенно актуально для сезонно посещаемой дачи или частного дома, который был ранее оснащен электросчетчиком внутри. Но согласование таких работ может потребовать обращения в суд, который не всегда становится на сторону собственника.
Гараж
При наличии на объекте энергоемкого оборудования устанавливается трехфазный счетчик. Если помещение используется только для хранения транспортного средства или каких-либо вещей, то достаточно однофазного.
Порядок размещения зависит от конкретной ситуации. Допускается монтаж ИПУ на улице: для этого подходит близко расположенный столб или специальная конструкция. Внутренняя фиксация производится согласно стандартным требованиям подключения.
