Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.

Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

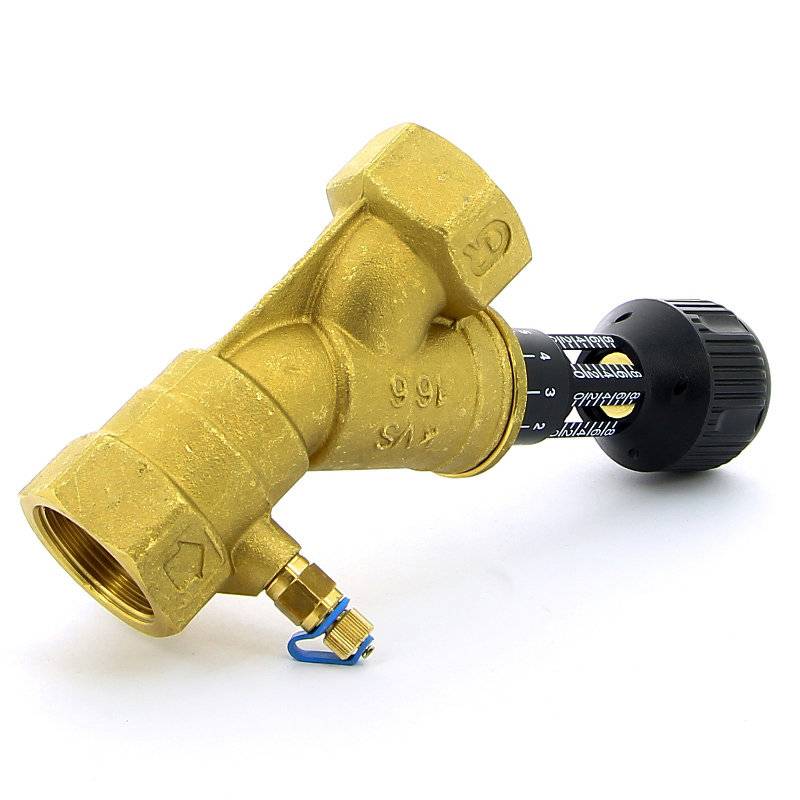

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.

Конструкция клапана

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

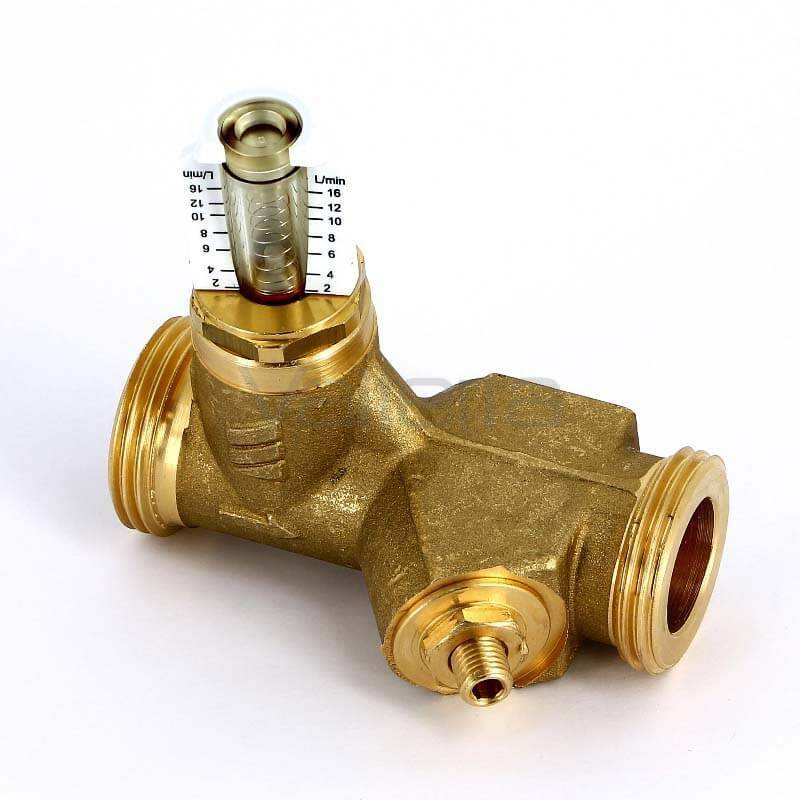

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

следить за потоком;
тонкой настройки;
автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Виды балансировочных клапанов

Балансировку в отопительных системах производят с помощью регулирующей арматуры двух видов:

Ручной. Конструкция представляет собой корпус из цветных металлов (бронза, латунь), в которой помещен балансирующий элемент, степень выдвижения которого задается поворотом механической рукоятки.
Автоматической. Автоматические приборы устанавливают на обратном трубопроводе совместно с вентилями партнерами, способными ограничивать расход среды за счет предустановки пропускной способности. При подключении они соединяются с партнерами через импульсную трубку, подключаемую к встроенному измерительному ниппелю. Если арматура устанавливается для подачи воды в прямую линию, ее рукоятка имеет красный цвет, при монтаже в обратную магистраль она делается синего цвета (модели Danfoss). К автоматическим видам относятся модели, управляемые сервоприводом, на который подается постоянное напряжение.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

клапана с ручной регулировкой;
запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Производители

Сегодня самыми известными изготовителями балансировочных вентилей являются бренды Danfoss, Herz, Caleffi, Oventrop и иные. Они выполняют изделия в двух форматах – угловые и прямые. Принцип их работы идентичен, поэтому меняется только форма. Давление и температурный показатель у всех производителей также разный. Желательно выбирать именно тот кран, который полностью соответствует характеристикам отопительной системы.

Балансировочный вентиль способствует равномерному распределению подогрева многоконтурных систем

Неважно, на каком расстоянии от котла находится радиатор, поскольку правильно настроенный вентиль позволяет обогревать все помещения одинаковой температурой

Как настроить баланс радиаторной сети

К каждому вентилю при покупке прилагается инструкция, в которой есть информация о том, как вычислить количество поворотов рукоятки.

С помощью приложенной схемы можно надолго отрегулировать расход энергоносителя, сэкономив на отоплении.

Согласно инструкции, нужно повернуть вентиль до определенного уровня.

Для регулировки клапана существует два способа.

Способ 1

У опытных специалистов существует простой и проверенный способ регулировки системы.

Они делят обороты вентиля на количество радиаторов, располагающихся по всему периметру помещения. Именно данный способ позволяет им безошибочно определять шаг корректировки расхода. Принцип заключается в закрытии всех кранов в обратном порядке – от последнего к первому радиатору.

Для более наглядного примера возьмем следующие характеристики системы.

Тупиковая система имеет 5 батарей, которые оснащаются клапанами ручного образца. Шпиндель в них регулируется на 4,5 оборота. Необходимо поделить 4,5 на 5 (количество радиаторов). В результате получается шаг в 0,9 оборота.

Рекомендуем ознакомиться: Как определить, почему гудит водопроводный кран, и устранить причину?

Это означает, что следующие клапаны должны открыться на следующее количество оборотов:

Первый балансировочный клапан	на 0,9 оборотов.
Второй балансировочный клапан	1,8 оборотов.
Третий балансировочный клапан	2.7 оборотов.
Четвертый	3,6 оборотов.

Способ 2

Есть еще один, весьма эффективный способ регулировки. Проводится он быстрее, и включает в себя возможность учета отдельных особенностей каждого из радиаторов. Но для проведения такой настройки потребуется специальный термометр контактного типа.

Весь процесс протекает в следующей последовательности:

Открыть все без исключения клапаны и дать системе набрать рабочую температуру в 80 градусов.
Измерить температуру всех батарей при помощи термометра.
Устранить разницу путем закрытия первых и средних кранов. Последние механизмы при этом регулировать не нужно. Как правило, первый вентиль проворачивается максимум на 1,5 оборота, а средние — на 2,5.
Не проводить никакие регулировки в течение 20 минут. После адаптации системы, снова провести замеры.

Основная задача данного метода, как и предыдущего — устранить разницу в температуре, с которой нагреваются все батареи в помещении.

Инструменты для балансировки

К ним относятся балансировочный клапан и специальный прибор для измерений.

Балансировочный клапан — разновидность запорной арматуры для регулировки гидравлического сопротивления в системах отопления. Прибор решает поставленную задачу путем изменения диаметра сечения трубы.

Современные модели Y-типа отличаются возможностью преднастройки, что ограничивает расход, отмеченный на ручке со шкалой. Конструкцией предусмотрено наличие двух ниппелей для измерения давления, температуры, перепада расхода теплоносителя. Название обусловлено формой корпуса, где конусы размещены под оптимальным углом друг к другу. Так минимизируется влияние потока теплоносителя на измерения, повышается точность настройки.

Когда необходимо устанавливать:

Максимальная нагрузка на систему не обеспечивает комфортную температуру.
При постоянной нагрузке в помещении наблюдаются значительные температурные перепады.
Нельзя достигнуть нормальной мощности обогрева.

Преимущества от установки данного устройства следующие:

Уменьшение расхода топлива и затрат на отопление.
Увеличение эффективности использования системы отопления и повышения комфорта за счет возможности регулировать температуру воздуха в каждом отдельном помещении.
Упрощает запуск.

Современный балансировочный кран

Установка балансировочного клапана предполагает использование специальных фитингов и адаптеров

Важно обратить внимание на наличие выштампованной на корпусе прибора стрелки и ее направление. Некоторые устройства монтируются строго в определенном направлении циркуляции воды. Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

По завершению установки следует выполнить замеры для определения уровня регулировки

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе. По завершению установки следует выполнить замеры для определения уровня регулировки.

Измерить перепады давления и температуры, а также расход теплоносителя на балансировочном клапане можно при помощи специального прибора.

Многофункциональное компьютерное устройство укомплектовано точными датчиками, а кроме функции измерения, способно устранять обнаруженные ошибки и проводить балансировку. Данное устройство значительно упрощает и ускоряет процесс точной настройки системы отопления.

Производителями современных устройств предусмотрена возможность их подключения к компьютеру. Установка специальной программы позволяет передавать данные на ПК для дальнейшей работы с ними.

Важно не просто купить современное оборудование, но и знать, каким им пользоваться. В противном случае процесс настройки будет неэффективным, что приведет к неправильной работе обогрева, отсутствию комфортного микроклимата, перерасходу тепловой и электрической энергии

При помощи клапанов-партнеров гидравлическая система делится на модули.
Далее проводится балансировка всех частей, начиная от стояков и коллекторов, заканчивая тепловыми пунктами. Так удается достичь проектных расходов всех модулей и клапанов при минимальных потерях давления на самих устройствах.
После балансировки насос переключается на ту мощность, которая обеспечивает расчетную скорость циркуляции воды в системе. Это позволит настроить расход на главном модуле, расположенном у насоса.

Результат настройки клапанов балансировки — полученные данные о том, какие значения необходимы и достигнуты. Данная информация позволяет проверить качество выполненных работ и является его гарантией.

Регулятор с датчиком регулирования температуры для балансровки отопления

В результате правильно выполненной балансировки нагнетательное оборудование начинает потреблять минимум электричества, а расход тепловой энергии осуществляется рационально.

Еще одной проблемой, с которой приходится сталкиваться при отсутствии специальных устройств, является невозможность определить качество работы теплоснабжения, когда она эксплуатируется. Балансировочные клапаны Y-типа с измерительными ниппелями обладают функцией самодиагностики системы, которая заключается в следующем:

Определение неисправности при том, что система обогрева продолжает работать.
Проверка технического состояния и рабочих параметров оборудования.
Принятие решений при выявлении неисправностей.

Таким образом, выполняется поиск ошибок и их быстрая ликвидация.

Как настроить баланс радиаторной сети

С помощью приложенной схемы можно надолго отрегулировать расход энергоносителя, сэкономив на отоплении.

Согласно инструкции, нужно повернуть вентиль до определенного уровня.

Для регулировки клапана существует два способа.

Способ 1

У опытных специалистов существует простой и проверенный способ регулировки системы.

Для более наглядного примера возьмем следующие характеристики системы.

Это означает, что следующие клапаны должны открыться на следующее количество оборотов:

Первый балансировочный клапан	на 0,9 оборотов.
Второй балансировочный клапан	1,8 оборотов.
Третий балансировочный клапан	2.7 оборотов.
Четвертый	3,6 оборотов.

Способ 2

Весь процесс протекает в следующей последовательности:

Открыть все без исключения клапаны и дать системе набрать рабочую температуру в 80 градусов.
Измерить температуру всех батарей при помощи термометра.
Устранить разницу путем закрытия первых и средних кранов. Последние механизмы при этом регулировать не нужно. Как правило, первый вентиль проворачивается максимум на 1,5 оборота, а средние — на 2,5.
Не проводить никакие регулировки в течение 20 минут. После адаптации системы, снова провести замеры.

Балансировочный клапан — вид специальных устройств, которые позволяют регулировать систему отопления, обеспечивая ее гидравлическую балансировку. Такая настройка выполняется с целью обеспечения в каждой ветке системы постоянного значения расхода теплоносителя, достаточного для подачи необходимого количества теплоты к каждому подключенному радиатору. Это позволяет устранить ситуацию, когда одни отопительные приборы прогреваются сильнее, а другие — слабее. Установка таких устройств на каждом контуре позволяет снизить уровень затрат на отопления до 30%.

Однако для этого нужно знать, как настроить балансировочный клапан. Только при его правильной настройке достигается такой положительный эффект. Ошибки при регулировке приводят к разбалансировке системы и нарушению нормальной подачи тепла к радиаторам.

Где и когда устанавливают магистральный кран?

В большинстве частных домов применяются ручные радиаторные вентили. Их вполне хватает для нормальной настройки работы водяного отопления в коттеджах, чья площадь не превышает более 500 м². Установка Установка балансировочных клапанов магистрального типа в системе отопления делается в следующих случаях:

в зданиях, где установлена разветвленная отопительная сеть с большим количеством стояков;
в многоквартирных домах, которые обогреваются собственной котельной;
при обвязке твердотопливного котла с теплоаккумулятором.

Когда есть понятие о назначениях балансировочных вентилей, необходимо разобраться в конкретных местах их установки. Радиаторные вентили необходимо устанавливать на выходе из обогревателя, то есть на обратке, а магистральные – на трубопроводе, который приводит охлажденную воду от потребителей в котельную. В том случае, когда элемент работает в паре с автоматическим регулятором давления, его можно устанавливать, как и в обратном, так и на подающем трубопроводе, в зависимости от того, как спроектирована сама схема.

Примечание: алюминиевые и стальные радиаторы с нижним подключением уже оборудованы балансировочным краном, который встроен в специальную фурнитуру, которая необходима для подключения подводок к таким приборам.

Перечислим моменты, в каких случаях не нужно устанавливать регулирующие клапаны:

в тупиковых системах малой протяженности, у которых одинаковые по гидравлике «плечи»;
в том случае когда батареи оборудованы термостатическими клапанами с преднастройкой;
в системах отопления коллекторного типа.
на последнем (тупиковом) радиаторе отопления;

Терморегуляторы с преднастройкой, которые стоят на подаче воды в батарею, выполняют также роль балансового вентиля, поэтому на выходе отопительного прибора необходимо смонтировать отсекающий шаровой кран. Подобная арматура устанавливается на подводках к последнему радиатору в цепочке, так как регулировать его не имеет особого смысла, и он должен быть полностью открыт.

Конструкция

Данное устройство выпускают на основе шарового крана с определенными дополнениями. Конструкцию могут дополнять следующие устройства:

специальный фиксатор подготовленного положения;
индикатор для затвора;
патрубок, на поверхности которого устанавливается кран;
измерительная диафрагма для более точного расчета расхода.

Корпус клапана изготавливают из стали, латуни или силумина. Устройство уплотнителя может представлять собой мембранную систему. Краны с уплотнителем из мембраны не нуждаются в техобслуживании, но стоимость на них значительно выше.

Затвор клапана и его седло отвечают за расход рабочей жидкости через балансировочный клапан. Шток вентиля может быть как поднимающимся, так и опускающимся, косым или прямым. Особенность поднимающегося штока следует учитывать при покупке балансировочного крана.

Схема использования в отопительной системе.

Шток с косой формой отличается меньшим сопротивлением гидравлики, если сравнить его с другими похожими клапанами. Балансировочные краны такого вида характеризуются чрезвычайно высокой четкостью управления, плавной настройкой и отличными расходными характеристиками.

Особенности установки и обслуживания регуляторов

Схема установки терморегулятора

После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

Устройство не должно быть закрыто декоративными панелями или другими предметами интерьера;
Срок службы терморегуляторов во многом зависит от качества теплоносителя. Поэтому перед ним следует установить сетчатый фильтр, который защитит седло клапана от известкового налета;
Во время монтажа регулировочного клапана температуры отопления нужно следовать схеме установки. На корпусе устройства стрелочками показано направление движения теплоносителя;
Многие терморегуляторы и сервоприводы подключаются к электросети. Поэтому нужно обеспечить подвод электропитания к ним.

Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

Обслуживание регуляторов и кранов

Опрессовка выполняется только после установки регулирующей арматуры

После установки следует провести предварительную регулировку кранов на отопительных радиаторах. Для этого температурный режим работы и давление в системе должны быть нормальными. Затем, изменяя степень нагрева теплоносителя проверяется работа регулирующей арматуры. Система тестируется в нескольких режимах. Увы, но выполнить самостоятельную регулировку отопления в доме многоквартирного типа по этой схеме не получится, так как у потребителей нет возможности изменить степень нагрева теплоносителя.

Фактически проверить работоспособность конкретного элемента можно только при запуске центрального теплоснабжения. Т.е. корректная регулировка отопительных радиаторов в квартире осуществляется в отопительный сезон.

Во время запуска системы теплоснабжения обязательно осуществляется полная регулировка отопительная система частного дома. Она должна включать в себя следующие этапы:

Проверка работоспособности кранов и терморегуляторов;
Соответствие их фактических параметров паспортным данным;
Если во время контрольной регулировки степени нагрева батарей отопления выявлен неисправный элемент — его необходимо заменить.

Кроме этого, нужно помнить, что на работу системы влияет ряд внешних факторов: степень теплоизоляции дома, климатические особенности конкретного региона. Это также должно учитываться при температурной регулировке радиатора отопления.

В видеоматериале показан пример организации регулировки радиаторов отопления в доме:
