Счетчик горячей воды с термодатчиком — плюсы и минусы, как выбрать

Особенности устройства

Счетчик горячей воды является расходомером со встроенным датчиком с энергозависимой памятью. Выполняют подсчет расхода горячей воды, если субстанция достигла термо-режима 40 градусов. С более низкими показателями вода автоматически учитывается, как холодная.

Агрегат состоит из счетчика, электронного блока, теплового вычислителя и термического преобразователя.

Тепловой вычислитель

Принимает и анализирует информацию, полученную в результате импульсов. Вычислительный алгоритм заложен в программу управления. Подсчету данных подлежит режим, превышающий порог в 40 градусов.

Дорогие модели учитывают и промежуточные уровни нагрева воды. Поступающий объем делится на дополнительные категории оплаты. По европейскому стандарту (55-75 градусов) расчет производится по полной стоимости. Вода с поступающим нормативом 40-45 градусов – применяется понижающий коэффициент (0,5-0,9).

Экран

Стрелочки и шкалы ушли в прошлое. Вывод информации на табло происходит в результате обработки электрических импульсов, исходящих от вращения крыльчатки счетчика. На экране дисплея высвечивается важная для потребителя информация:

  • установленный порог термоданных;
  • количество потребленной горячей и холодной воды;
  • градусы горячей воды;
  • скорректированные объемы.

Счетчик воды с датчиком температуры

#1 Сообщение talon » 25 июл 2018, 14:50

Учет ГВС по ИПУ с термодатчиком

#2 Сообщение viking » 25 июл 2018, 14:52

Учет ГВС по ИПУ с термодатчиком

#3 Сообщение Ильич » 25 июл 2018, 17:40

Они, насколько знаю, есть. От 5 тыр и выше. Остальное есть в паспорте. Гугл в помощь. Право на установку прописано в ПП 354 принимать решение об установке индивидуального, общего (квартирного) или комнатного прибора учета, соответствующего требованиям законодательства Российской Федерации об обеспечении единства измерений, в том числе прибора учета, функциональные возможности которого позволяют определять объемы потребленных коммунальных ресурсов дифференцированно по времени суток или по иным критериям, отражающим степень использования коммунальных ресурсов, даже если такой индивидуальный или общий (квартирный) прибор учета по функциональным возможностям отличается от коллективного (общедомового) прибора учета, которым оснащен многоквартирный дом, и обращаться за выполнением действий по установке такого прибора учета к лицам, осуществляющим соответствующий вид деятельности;

А дальше смотрим сертификат.

Учет ГВС по ИПУ с термодатчиком

#4 Сообщение цужкх » 26 июл 2018, 12:20

Учет ГВС по ИПУ с термодатчиком

#5 Сообщение Ильич » 26 июл 2018, 12:39

Я тоже пару раз посылал собственников. Не туда, куда все подумали, а в магазин за ИПУ за 6000 ₽. Никто не вернулся.

Учет ГВС по ИПУ с термодатчиком

#6 Сообщение talon » 28 июл 2018, 14:57

собственник пришел говорит есть какойто Саяна ИПУя почитал на сайте у них про 40 градусов границу, он снова пришел я ему это обьяснил. он снова приходит говорит там три модификации типо одна считает при падении нижее 55 градусов можно его поставить ему сказали.. чтото сомнительно это все.там как я понял что в диапазоне с 40 до 55(57) градусов дифференцировано считается, как в 354 написано“за каждые 3 °C отступления от допустимых отклонений температуры горячей воды размер платы за коммунальную услугу за расчетный период, в котором произошло указанное отступление, снижается на 0,1 процента размера платы, определенного за такой расчетный период в соответствии с приложением N 2 к Правилам, за каждый час отступления от допустимых отклонений суммарно в течение расчетного периода с учетом положений раздела IX Правил. За каждый час подачи горячей воды, температура которой в точке разбора ниже 40 °C, суммарно в течение расчетного периода оплата потребленной воды производится по тарифу за холодную воду”таким образом даже если ниже 40 градусов то вода должна опускаться ниже 40 на час и более.Все правильно?

Отправлено спустя 34 минуты 6 секунды: по поводу отлонений до 55-57 градусов вот еще нашел http://www.consultant.ru/law/hotdocs/26962.html/ я так понимаю если меньше 60 то уже согласно 5 пункту считать можем диференцированно за каждые 3 градуса в расчетный период – снижаем на 0.1 % плату в течении этого периода.ниже 40 в течении часа значит считаем как холодную.счетчик значит должен учитывать время и стоимость. (причем стоимость видимо должна программироваться)а если у меня ИТП в доме, стоимость воды каждый месяц плавает. тогда применять такой счетчик в принципе не возможно

Отправлено спустя 27 минуты 22 секунды: и как итог всего выше написанного делаю вывод требований к счетчику:– центральное горячее водоснабжение (фиксированная стоимость )-счетчика должен иметь таймер и уметь рассчитывать в зависимости от времени и снижения температуры стоимость ежесекундно+ записывать в память. В конце месяца за определенный промежуток по заданию он должен выдавать на табло он должен объем воды посчитанной как ГВС (первое число) и объем некачественной воды + средний месячный коээфициент (расчитывается алгебраически заданными формулами) умножив данный коэффициент на объем некачественной воды получим стоимость. третье число может показывать как объем воды посчитаннной как ХВС.В случае если у вас закрытая система с ИТП, когда стоимость воды варьируется каждый месяц либо рассчитывать эту стоимость и применять ее либо вообще не применима такая система.

Особенности и популярные модели устройства

Умный прибор учитывает объем потребления воды в пределах одной или нескольких квартир. Бюджетная модель способна лишь фиксировать объем жидкости, температура которой соответствует нормативу. В более дорогих разновидностях установлен импульсный счетчик. Наиболее распространенная модель – «СТ-10».

Счетчик с термодатчиком отличается по размеру от обычного

В коммерческом помещении лучше установить DIO-99 ТСП. Агрегат учитывает температурные колебания, оснащен 4-проводной схемой и водяным счетчиком.

Помимо перечисленных моделей, на рынке есть ряд других:

  1. «Комбик» подойдет для большого загородного дома. Фиксирует объем вытекающей из крана воды и потребляемую тепловую энергию. В комплект поставки входит расходомер, датчик температуры, несколько фиксаторов и термический преобразователь.
  2. Электронный «ЛВ 4Т» поддерживает учет показаний по 4 отдельным тарифам. Прибор фиксирует объем и температуру горячей воды. В память записывается качество подогрева жидкости. Стандартный комплект поставки включает цифровой прибор учета, электронную вычислительную схему и нескольких преобразователей. Фиксируется агрегат на трубу холодного водоснабжения.

Вне зависимости от того, какая модель выбрана для квартиры или частного дома, принцип работы не меняется. Жидкость проходит через расходомер, вращая при этом турбину. Количество таких вращений прямо пропорционально объему жидкости, прошедшей через устройство. Данные фиксируются прибором учета и температурным датчиком. Последний проводит измерение температуры воды через равный интервал. Если фактический показатель ниже нормативного, то фиксация не производится.

Как работает счетчик горячей воды с термодатчиком

Спасибо, Саша, за лаконично-развёрнутую статью. Пока не почитаешь что-то подобное, ходишь, как в потёмках. Централизованное горячее водоснабжение все чаще «бьет по карману» рядового получателя этой услуги. Порой становится обидно спускать довольно большой объем холодной воды в течение нескольких минут после открытия крана горячей воды, если учитывать ее нынешнею стоимость.

Для контроля температуры горячего водоснабжения в трубопровод монтируется датчик-термометр. Счетчик отдельно суммирует объемы воды с температурой ниже и выше 40°C. Объем воды горячее сорока градусов оплачивается по тарифу горячей, все остальное — по тарифу для холодной воды.

Но также можно напрямую обратиться и в независимую фирму, без обращения в управляющую компанию. В этом случае плата за установку может быть несколько выше. Следует иметь в виду, что подобные платные услуги имеют право оказывать только те организации, которые получили соответствующую лицензию.

По воде тоже самое — пока цену не очень задирают (не во всех районах), но расчет идет на число прописанных (если нет счетчика) и на кубы если счетчик есть. Выгода будет если была прописана куча жильцов, а в реальности жили к примеру двое. А вот если прописано двое и живут двое, то выгоды нет и походу не будет.

Принцип действия

При подаче жидкости через расходомер начинает вращаться крыльчатка. Ее движение провоцирует выдачу сигнала о количестве протекающей воды на считывающее устройство.

Одновременно, через небольшие промежутки времени, поступает сигнал от термодатчика, измеряющего температуру воды.

Электронный блок ведет подсчет расхода воды и регистрирует ее температуру. В зависимости от температуры жидкости, эти показания записываются в определенную ячейку. Существуют счетчики двух и четырех тарифные. Первые ведут учет воды до 40ᵒС и выше.

При работе такого прибора, данные записываются в 2 ячейки. Далее, умножаются на нужные коэффициенты и складываются в общий объем потребленной воды.

Четырех тарифные приборы — это умные водомеры, они точнее измеряют объемы потребленной различного диапазона температур с применением поправочных коэффициентов.

В таких счетчиках сигнал с крыльчатки и термодатчика записывается в 4 ячейки. Распределение по ячейкам и применение коэффициентов.

№ ячейкиТемпературный диапазон воды, ᵒСПоправочный коэффициент, Кп
1< 40
240 – 44,90,7
345 – 49,90,9
4≥ 501

В дальнейшем 4 значения объемов использованной воды суммируются в электронном блоке с учетом поправочных коэффициентов и выдается на дисплей общий результат потребленной горячей воды.

Как работает устройство

На дисплее появляются показатели, которые делятся и суммируются автоматически. Счетчики изготавливаются в двух вариантах:

Двухтарифные – это устройство, что делит воду на два температурных режима до +40 градусов и выше.

Четырехтарифные. Более сложный прибор. Производит классификацию потребляемого ресурса с промежуточными показателями степени нагрева жидкости.

  1. Вода нагретая до +40 градусов, считается по тарифу холодной
  2. + 40 — + 44 градуса подразумевает оплату всего 70% от установленной суммы
  3. + 45 — + 49 градусов оплачивается по тому же тарифу, только на 10% ниже
  4. +50 градусов и более подразумевает платеж в полном объеме.

Многие коммунальщики отказываются регистрировать счетчики с термодатчиками и запрещают их установку. Такое поведение логично, им не выгодно. ЖКХ хорошо известно, что зачастую предоставляемая услуга не отвечает установленным стандартам.

ВАЖНО!

Как выбрать водомер с температурным датчиком

Алгоритм выбора

  1. Узнать у поставщика ГВС температуру и давление
  2. В соответствии с полученными данными, изучив техническую характеристику агрегата, подобрать счетчик.
  3. Долгим сроком службы обладают измерительные приборы, выполненные из латуни и нержавеющей стали.
  4. Временной интервал проверки. По стандарту счетчик с датчиком подлежит контрольной проверке раз в 4 года.
  5. Целостность конструкции. Недопустимо наличие любых внешних повреждений.
  6. Покупку совершать только в специализированном магазине. Исключит возможность приобретения подделки, в случае заводского брака, легко обменять.
  7. Производитель. Многотарифный счетчик должен иметь лицензию и сертификат качества.

Внимание!

Популярные производители и модели

  • ПТЦ «Прибор» ЛВ – 4Т

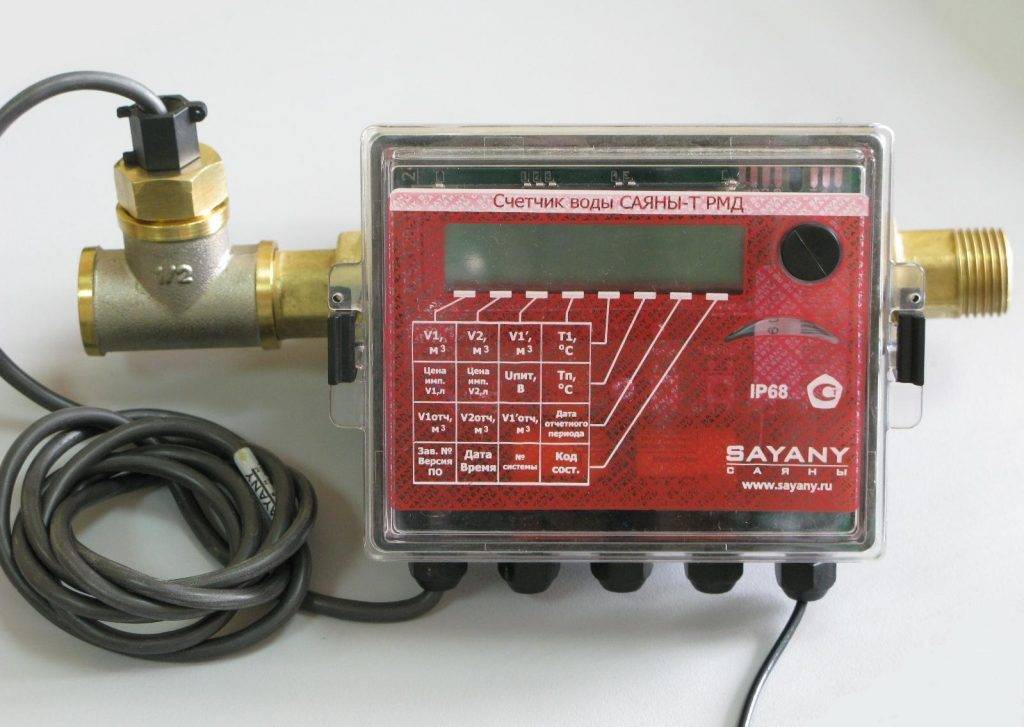

  • Компания «Саян» — Т – РМД
  • ООО «Автех – А» — Архимед
  • Компания «Измерительные приборы» — Х -5.

Стоимость измерительного прибора может колебаться от 5000 руб. до 7500 руб.

Пример

Рассмотрим среднестатистическую ситуацию.

Допустим 4 жильца на 3 этаже пятиэтажного многоквартирного дома. В среднем экономия по оплате горячей воды составит 200 руб. в месяц. В год 2 400 руб. Возможная замена агрегата, раз в 4 года. За данный срок сумма составит 9 600 руб. Даже если при обрелся самый дорогой счетчик, он себя полностью окупит.

Рекомендация

Перед монтажом многотарифного устройства ознакомьтесь с правилами эксплуатации. Узнайте, как правильно снимать показатели и как производить оплату.

Какой счетчик воды лучше установить

Для установки в квартирах и домах рекомендуется выбирать одно- или двухструйные бытовые приборы. На промышленных же объектах используют в основном турбинные варианты. С целью облегчения считывания информации они могут иметь импульсный вход. Большинство моделей оснащено антимагнитной защитой, при которой незаконно экономить на расходе воды не получится.

Выбор конкретного счетчика из нашего рейтинга может быть продиктован следующими особенностями:

Если прибор нужно установить в труднодоступном месте, то стоит обратить внимание на Бетар СГВ 3/15 или Пульс 15У-110.
Для вертикального расположения подойдет ВСГ-15-02 110 мм и Бетар СХВ-15 Бет.Х-15;
В помещениях с очень высоким уровнем влажности актуальной будет Экомера.
В сетях с сильным давлением будет полезна Итэлма WFK20.D080.
Тем, кто не хочет делать поверку часто, можно присмотреться к Valtec ¾ и ЭКО НОМ-15-80.

Прежде всего рекомендуется выбирать счетчик воды с лучшей точностью учета расхода, а уже потом смотреть на удобство его применения и бюджет. Также следует учитывать тип прибора, поскольку для бытовых нужд предназначен один вид, а для промышленных – другой.

Эксплуатация и обслуживание

Рассмотрим порядок пользования прибором. Включение дисплея происходит нажатием на кнопку индикации. Через 30 секунд бездействия дисплей отключается.

Для расширенного режима необходимо нажать на кнопку и удерживать более 3 сек. В данном состоянии водомер показывает информацию 1 мин., далее отключается при бездействии со стороны пользователя.

Расширенный режим индикации обычно не интересует потребителя. Он показывает заводские параметры – время воздействия магнитного поля, блокировку изменения параметров регулировки, импульсный коэффициент и версию программного кода.

При дальнейшем нажатии на кнопку в расширенном режиме (если не прошло 1 мин.), на дисплее высвечиваются объемы потребленной воды в разных температурных диапазонах.

Техническое обслуживание

Цифровые устройства требуют периодического осмотра и проверки со стороны пользователя.

Примерно 1 раз в месяц нужно:

  • Проверять корпус на предмет целостности.
  • Включать подачу горячей воды и визуально следить за изделием в работе.
  • Осматривать герметичность соединений.
  • Проверять пломбы.
  • Вытирать водомер от пыли и грязи.

Изделие следует поверять в соответствующие сроки при помощи специальной организации, имеющей лицензию на данный вид деятельности.

Счетчики горячей воды с термодатчиком для квартиры

Использование счетчиков горячей воды с термодатчиком – это одна из попыток решения некачественного горячего водоснабжения.

Применяется в тех случаях, когда при открытии крана горячей воды длительное время течёт холодная или чуть тёпленькая водичка. Применение счётчика горячей воды с термодатчиком, ещё один из способов потенциальной экономии на услугах ЖКХ.

Достижима, такая экономия или нет, будет ясно, после тщательного подсчёта, всех составляющих процесса ценообразования.

Назначение и устройство счётчика горячей воды с термодатчиком

Это унифицированный прибор, позволяющий фиксировать количество потребляемой воды, учитывая при этом температуру. Состоит, собственно из счетчика, электронного блока, тепловычислителя и из термодатчиков, термопреобразователей. Рассмотрим каждый из компонентов подробнее.

Вполне обычный, необычен вывод информации. Не каких шкал, стрелочек. Вращение крыльчатки счётчика преобразуется в электрические импульсы, которые подлежат дальнейшей обработке.

Тепловычислитель.

При достижении 50 градусов применяется коэффициент 1. На экране дисплея прибора отображается следующая информация. Установленная пороговая температура, количество потреблённой ГВС и ХВС, фактические градусы ГВС, скорректированные объёмы.

Термопреобразователи.

Термодатчики измеряют температуру. Полученная информация через равные промежутки времени (1 секунду), поступает в тепловычислитель.

Стоимость прибора.

Стоимость СГВ с термодатчиком довольна большая и это главный недостаток конструкции. Так, модель Саяны-Т стоит 5350 рублей, ЛВ-4Т стоит 7900 рублей.

Наиболее страдают от подмены жильцы домов, не оборудованных циркулярным насосом.

При прекращении отбора из стояка (ночью), теплоноситель застаивается затем остывает в лучшем случае до комнатной температуры.

Жильцы этажей наиболее удалённые от источника подачи (подача может быть, верхняя или нижняя), вынуждены прогонять холодный теплоноситель, через СГВ, который тщательно фиксирует количество.

Справедливости ради надо признать, что приходится заниматься не каждый день. Иногда это за вас делают соседи. Для чистоты эксперимента, сократим количество дней на треть, останется 244 дня, в деньгах это будет 2270.18 рублей. Прибор окупится года через три, при гарантированном сроке эксплуатации семь лет.

Межповерочный интервал составляет четыре года. За поверку придётся заплатить (рублей 500), но это не значит, что все компоненты агрегата её пройдут.

Все отзывы об СГВ с термодатчиком можно разделить на несколько групп:

  1. Поставили, довольны. Составляют небольшую категорию пользователей, у которых благоприятным образом сошлись и решились технические проблемы с пониманием проблемы руководством компании занимающейся эксплуатацией здания.
  2. Не ставили, не собираемся. Так поступает большинство потенциальных пользователей. Выбор не назовешь оптимальным вариантом, но учитывая высокую стоимость прибора, в большинстве случаев, это наименее затратное решение.
  3. Поставили, но во время эксплуатации возникли проблемы. Если технические проблемы (неисправность прибора, сбитая настройка). можно сравнительно быстро и легко решить, то при отказе управляющей компании ставить на учёт СГВ с термодатчиком, решение может затянуться на длительное время.
  4. Радикальный способ, полный отказ от централизованного ГВС, вернее, от той воды, которая у коммунальщиков проходит под грифом “горячая”. Люди ставят водонагреватели, на долгое время закрывая проблему обеспечения горячей водой. Такой подход избавляет от моральных и физических мытарств, а сопоставимые цены на СГВ с термодатчиком и накопительный водонагреватель, заставляют задуматься об приобретении последних.

Выводы и заключение

Противоречивые отзывы скорее говорят об различиях в обстоятельствах некачественного снабжения горячей водой. Даже у жильцов одного подъезда проблема может проявляться совершенно по – разному.

Ещё, останавливает укоренившаяся инертность, нам говорят, мы платим. Приобретать СГВ с термодатчиком, добиваться признания его показаний, выгодно и необходимо, жильцам квартир вынужденных прогонять застоявшую воду более десяти минут.

Много таких квартир, где после прогона, вода остаётся лишь тёплой.

В любом случае применение СГВ с термодатчиком, приносит только моральное удовлетворение, не решая проблему в корне. Если вас устраивает такое положение дел, то – это ваш выбор.

Какой производитель больше остальных заслуживает доверие

Если установить механизм по учёту жидкости неправильно произойдёт авария, в которой все нижерасположенные квартиры рискуют быть затопленными. Чтоб не стать заложником такого непростого положения к подбору компании-производителя счётчика необходимо подойти со всей ответственностью.

Прежде всего, стоит отдавать предпочтение тем производителям, которые давно на рынке, зарекомендовали себя с хорошей стороны и создали полноценный бренд. Если говорить про отечественные компании, то всем вышеперечисленным требованиям отвечают организации производящие механические приборы:

  1. Берегун;
  2. Геррида.

Самыми популярными производителями универсальных водосчетчиков являются заводы:

  1. Старорусприбор;
  2. Газэлектроника.

Жаль, но до этого момента ни одна компания России не освоила технологию по производству водомеров электронного типа. Поэтому наши соотечественники, приобретая подобные агрегаты, останавливаются на таких компаниях:

  1. Минол;
  2. Зеннер;
  3. Сименс;
  4. Миномесс.

Но так как, исходя из вышеперечисленных причин, мы определили, что механические счётчики – это самый лучший вид водомера, то поговорим мы сегодня лишь о фирмах-производителях этих агрегатов.

О достоинствах и минусах водомера с термодатчиком

Плюсы

  1. Экономия средств. Оплата производится четко в соответствии с качеством услуги. Обычный счетчик фиксирует общий объм не зависимо от степени нагрева, соответственно и расчет осуществляется по максимальному тарифному плану.
  2. Электронный датчик обладает высокой надежностью.
  3. Обслуживание без особенностей
  4. Дисплей оснащен длинным кабелем, установить можно в любом комфортном месте.
  5. Снимать показатели просто и удобно.

Минусов меньше, но они есть

  • Высокая стоимость.
  • Возникают трудности с регистрацией устройства.

Жильцам последних этажей высоток очень выгодно устанавливать прибор с термодатчиком. На приличную высоту жидкость практически никогда не поступает надлежащего нормативного параметра.

Требуется установка данного прибора или нет, зависит от системы водоснабжения. Того на сколько часто происходят перебои с горячей водой, сколько времени приходится ждать пока вода сольется до требуемой температуры (порой это занимает до 15 минут, при обычной счетчике оплата пойдет по полному тарифу), всегда ли температура жидкости достаточно высока и т.п.

Счетчик горячей воды с температурным датчиком, что это такое?

Для большинства потребителей счетчик воды с термодатчиком — диковинное и непонятное устройство, покупать которое не спешат из-за более высокой цены измерительного прибора и непонимания целесообразности его установки. Что же представляет собой счетчик воды с датчиком температуры, купить который можно в нашей компании? Это классический расходомер, дополненный датчиком, энергозависимой памятью и электронной схемой. Все предлагаемые рынком счетчики горячей воды с датчиком температуры для квартиры начинают выполнять учет потребленной воды только, если температура субстанции выше 400С. Если показатели оказались ниже, тогда автоматически ведется подсчет холодной воды.

Установив счетчик горячей воды с датчиком температуры, цена которого будет колебаться в пределах от 5 500 до 6 300 рублей, собственники квартир смогут вести учет любой потребленной субстанции. Единственный минус измерительных устройств — водосчетчик с термодатчиком не распознает величину температуры воды. То есть тарификация будет одинаковой при потреблении субстанции с температурой в 400С и в 700С.

Помним: установив счетчик воды с датчиком температуры, собственникам квартир придется учитывать следующие правила расчета:

  • если t0≥500С, оплачивается 100% тариф, установленный на горячую воду;
  • если 450С≤t0≤490С, оплачивается только 90% стоимости;
  • если 410С≤t0≤440С, оплачивается лишь 40-79% стоимости по тарифам;
  • если t0≤400С, тогда оплата за горячую воду начисляется по тарифам холодной воды.

Рынок предлагает множество моделей измерительных приборов. Отдельно выпускаются общедомовые устройства и счетчики на горячую воду с термодатчиком для квартиры, цена последних будет зависеть от функциональных возможностей приборов и производителя. Общедомовые расходомеры могут быть установлены как на подъезд, так и на весь жилой дом. Описанные счетчики на горячую воду с термодатчиком для квартиры и дома монтируются не на подающем трубопроводе, а на обратном. Есть и другие особенности эксплуатации оборудования, а потому счетчик для горячей воды с термодатчиком должен устанавливать специалист, иначе его эксплуатация не будет давать результатов.
