Бестраншейные Канализационные линии – Важные вещи, которые Вам нужно знать

Санация

Суть способа санации трубопровода – бестраншейная замена старых труб на новые.

Различают два основных вида санации.

Санация релайнингом

В таком случае современные трубы из высокомолекулярных соединений (полимеров) протягиваются в уже обустроенный трубопровод. Делать это, в свою очередь, можно двумя способами: без разреза старых труб или с таковым.

В первом случае, когда диаметр новых элементов чуть меньше исходных, необходимо перед началом работ провести обследование внутренней поверхности труб, чтобы предотвратить повреждение пластиковых труб находящимися внутри прежних элементов препятствиями или полное торможение работы.

Второй вариант применяется, когда нужна прокладка труб большого диаметра, превышающего прежний или равного ему. Тогда используется статистическое взламывание старой конструкции.

Порядок проведения работ следующий:

1. По краям участка, на котором планируется производить работы, роются углубления (размерами около 2×3 м).
2. Из начального углубления проводятся выдвигающиеся штанги, на рабочих концах которых (в той же яме) фиксируется нож для расширения, посредством вертлюга скреплённый с прокладываемой трубой из ПНД (полиэтилена низкого давления).
3. В конечном котловане устанавливают на каркасе гидравлические домкраты, с помощью которых осуществляется возвратно-поступательное движение установленных штанг. Для дополнительной надёжности конструкции каркас с домкратами можно установить на бетонную плиту.
4. Начинают процесс протяжки, длящийся до того момента, когда нож не выйдет полностью в конечный котлован.
5. Периодически штанги длиной 1,5 м вытаскиваются из траншеи и очищаются от загрязнений.

В итоге старые трубы разрезаются соответствующим ножом, расширяются, и в них проволакивается полимерная труба.

При проведении релайнинга необходимо учитывать несколько рекомендаций:

• на стадии проектирования процесса следует тщательно подобрать сечение новой прокладываемой трубы ПНД;
• отрезки новых труб размером 10-12 м свариваются на поверхности и после проводятся в санируемую систему;
• общая длина сварного участка не должна превышать 0,7 км;
• при подборе диаметра труб и проведении замеров необходимо учитывать образующийся при сварке бурт, достигающий в некоторых случаях 15 мм.

Реновация

Этот вариант сопровождается полным разрушением старых конструкций с одновременной прокладкой новых труб. Этот метод применяется, когда прежний трубопровод или не удовлетворяет возросшим требованиям к пропускной способности, или слишком обветшал. Методом реновации можно прокладывать трубы как большего, так и меньшего сечения, чем исходные.

Этот способ также существует в двух вариантах исполнения: заменой старых труб на новые ПНД-трубы, имеющие резьбу, или разрушением трубопровода.

В первом случае возможно осуществлять замену конкретного повреждённого участка трубопровода. Неисправный отрезок трубы разрезают роликовыми ножами, с помощью расширителя увеличивают тоннель, затем вводят новые трубы.

Во втором варианте трубопровод, как при релайнинге, ломается статическим способом.

Преимущества санации:

• отсутствие необходимости рыть новые тоннели – можно использовать уже обустроенные коммуникационные системы;
• практически невозможно при проведении работ повредить другие трубопроводы;
• можно изменять диаметр старых труб на соответствующий современным требованиям;
• затраты на проведение земельных и восстановительных работ минимальны.

Принцип метода прокола и продавливания

Данной технологией прокладку коммуникаций проводят методом прокалывания и продавливания. Следует сразу отметить, что этими методами бестраншейной подземной прокладки укладывают исключительно новые инженерные трубные коммуникации.

Прокалывание

Метод прокола применяется для трубных линий протяженностью до 60 метров. Такая небольшая длина обусловлена значительными усилиями в 150 – 3000 Кн, которые необходимо технике для прокалывания грунта. В организации прокола задействованы тракторы, бульдозеры, лебедки и гидравлические домкраты. Прокалывание почвы осуществляется трубной конструкцией оборудованной выступающим наконечником в виде конуса с установленными на нем режущих ножей. За счет давления, получаемого от оборудования, наконечник вместе с трубной конструкцией круговыми движениями продвигается вперед. При этом грунт вокруг трубы уплотняется и не обсыпается, а сама конструкция по мере продвижения соединяется сваркой. Таким образом можно прокладывать подземные трубопроводы диаметром до 600 мм. При прокладке трассы инженерных коммуникаций маленького диаметра, прокол осуществляется непосредственно трубой без установки дополнительного наконечника.

В зависимости от категории грунта и технических возможностей оборудования скорость прокалывания грунтов за один час составляет от 4 до 6 метров. Если к круговым движениям трубного элемента приложить вибрационные усилия, то тогда возможно увеличить быстроту прокола до 20 – 40 м/час.

Для грунтов с хорошей водопроницаемостью применяют метод гидропрокола. В этом случае прокладку коммуникаций производят мощным потоком воды направленного действия, который размывает почву и образует тоннель для прокладки трубопроводов.

Продавливание

Продавливанием монтируют трубные коммуникации большого диаметра Принцип метода продавливания аналогичен проколу, только его проводят одной трубой без специальной насадки. В этом случае земляные массы попадают во внутрь трубной полости и находятся там до общего извлечения всей конструкции.

Грунты, для которых рекомендован метод продавливания, должны относится I–IV категории и представлены глиной, суглинкам, супесями или песками.

Инженерный сети, прокладываемые методом продавливанием, могут иметь размеры от 600 до 1720 мм, а предельно допустимая длина участка составляет 100 метров.

Продавливание осуществляется за счет значительных динамических усилий, создаваемых гидравлическими домкратами, которые симметрично устанавливаются по периметру окружности трубы. Работы проводят в следующей последовательности:

1. Вначале производится отрывка небольшого котлована.
2. Устанавливается упорная конструкция в виде стены для крепления гидравлических домкратов.
3. Первые звенья проводящей трубы присоединяют к домкратам, надежно закрепленных на упорных конструкциях. Другой конец трубной конструкции находится в свободном открытом положении.
4. Гидравлическими домкратами создаются необходимые усилия, приводящие в движение трубный элемент, и он медленно поступательным движением проникает сквозь толщу грунта.

Землю из полости удаляют ручным способом с помощью лопат или сжатым воздухом ударных пневматических приспособлений.

Область применения технологии без траншеи

Схема прокладки труб ПДН под водоемом

Использование технологии прокладки сетей закрытым способом без проведения большого объема земляных работ позволяет выполнить следующие виды работ:

• Прокладки подземных кабельных коммуникаций связи.
• Монтаж технологических трубных систем по перекачке нефти.
• Прокладка подземных газопроводов и водопроводных магистралей.
• Прокладка трубной канализации.
• Устройство подземных теплотрасс.
• Ремонт поврежденных труб и их замена.

Кроме того, технология горизонтально-направленного бурения позволяет прокладывать инженерные коммуникации в местах, где возможны оползни грунта, где нет возможности свободного подъезда строительной техники. Методы бестраншейной технологии используются при прокладке трубопроводов сложных гидрогеологических условиях, в заповедных зонах и на территории памятников архитектуры.

Видеоролик о бестраншейной прокладке коммуникаций:

Как произвести прокол своими руками

В бытовых условиях, если необходимо проложить подземный водопровод или газовую линию малого диаметра в дом на небольшое расстояние, можно использовать промышленные техники прохода.

Одним из эффективных видов является гидропрокол отверстия в земле, для проведения следующих работ поступают таким образом:

• Берут металлические трубы нужного диаметра в 1 м. (большая длина трубы потребует слишком объемного места проведения работ) на всю длину отверстия и нарезают на них с одного конца резьбу, к другому приваривают муфты с внутренней резьбой аналогичного сечения и шага.
• Для подачи воды применяют погружной или поверхностный электронасос, используя переходную муфту, один конец который крепят к трубному торцу, а к другому присоединяют выходной патрубок насосного агрегата.
• Выкапывают в земле приямок необходимой глубины и длиной, позволяющей удобно располагать в нем стальной метр трубы для проталкивания.

Рис. 8 Гидпропрокол своими руками – оборудование

• Заранее производят расчет траектории скважины, подключает трубу к электронасосу, подают воду и начинают проталкивать ее в землю, контролируя направление и отклонение по вертикали строительным уровнем.
• После углубления первой трубы отключают электронасос, отсоединяют его патрубок и прикручивают вторую трубу на резьбу, подключая с другого конца электронасос и подводя к ней воду.
• Операцию периодически повторяют до полного прохода канала на нужную длину, по завершении работ трубопровод извлекают и демонтируют.
• В канал вставляют водопроводную трубу ПНД, выводят в нужное место и на этом работа считается завершенной.

Для вертикальной прокладки шахты в доме используют самодельный бур, длина которого также зависит от глубины линии, его проворачивают с помощью дрели или перфоратора.

Самодельные буровые приспособления можно использовать и для горизонтальной проходки в быту, при этом вращение бура осуществляют с помощью электроинструмента, удлиняя его металлическими штангами с резьбовым соединением.

Рис. 9 Горизонтальное бурение своими руками

Бестраншейная прокладка трубопроводов является эффективным методом решения задач в случаях, когда выкапывание траншей невозможно или экономически нецелесообразно. При проведении работ используется широкий ряд промышленных способов с применением специального оборудования, некоторые технологии можно успешно применять в быту.

Этапы прокладки

Прокладка канализации методом прокола — это процедура, выполняемая в несколько этапов:

• подготовка площадки под оборудование. Ее размер составляет 10 × 15 м;
• установка пилотной штанги, которая погружается в грунт в точке входа буровой головки;
• проходка пилотной скважины. Это основной этап работ. Делается скважина с заданной конфигурацией, ее диаметр составляет 100 мм. Контроль траектории проводится через каждые 3 м длины;
• извлечение буровой головки и расширение скважины путем протягивания риммера. Это инструмент, который устанавливают на гибкую штангу и с усилием тянут в сторону, противоположную проходке пилотной скважины;
• позади риммера крепится плеть трубопроводов, которая сразу после расширения скважины затягивается в нее в направлении к буровой установке.

Устройство прокола для канализации требует постоянного контроля траектории. Этим занимается оператор, который наблюдает за ходом работ на дисплее приемника. Сигнал на него идет с датчиков буровой головки. При необходимости изменить траекторию он дает бурильщику команду на остановку подачи и задает нужный угол поворота. При любой его величине головку вращают только по часовой стрелке, чтобы не ослаблялось соединение буровых штанг.

Разновидности

Канализация методом прокола — это эффективная и перспективная технология. Со времени ее появления разработано три варианта выполнения работ:

• гидропрокол;
• вибропрокол;
• продавливание.

Каждая из этих методик рассчитана на работу в определенных условиях. Например, гидравлический способ хорош в глинистых вязких грунтах, вибрационный более эффективен в плотных породах с многочисленными скальными включениями. Продавливание используется на мягких почвах, не требующих значительных усилий для проходки скважины.

При использовании любой методики необходима подача значительного осевого усилия в направлении проходки. Для его создания применяются мощные гидродомкраты. Нагрузка на ось штанги велика — от 30 до 400 тонн, что обеспечивает эффективное и быстрое решение задачи.

Достоинства и недостатки

Устройство канализации методом ГНБ обладает рядом достоинств:

• уменьшаются затраты на укладку сети;
• технология менее трудоемкая, чем традиционная методика;
• время строительства линии сокращается примерно на 30%;
• не требуется восстанавливать ландшафт, элементы благоустройства поверхности;
• практически нет ограничений по месту проведения работ. Можно выполнять укладку на территории исторических памятников, промышленных предприятий, в зоне плотной застройки;
• не снимается и не портится плодородный слой почвы;
• во время выполнения работ не приходится перекрывать движение автомобилей, останавливать производство или принимать другие ограничения.

Недостатки технологии ГНБ:

• методика не годится для создания протяженных скважин или для укладки трубопроводов на большой глубине;
• максимальная длина одной линии составляет 300-400 м. Если нужна более протяженная система, придется делать промежуточные котлованы и проходить повторные скважины.

Определенные затруднения возникают, если производится устройство самотечной канализации методом ГНБ. Для этого надо обеспечить перепад высот между точкой входа и выхода скважины. Если используется труба диаметром 160-200 мм, необходим уклон 8 или 7 мм на каждый метр длины. Для линии длиной 400 м (максимум) перепад высот составит 3,2 м. кроме этого, обход препятствий в вертикальной плоскости становится невозможен. Если на пути скважины возникают крупные включения, придется делать обход по горизонтали, не изменяя заданного угла наклона. Это может потребовать большей длины трубопроводов, что увеличит расходы и время сборки системы.

Разновидности бестраншейной прокладки труб

Способ проведения трубопровода зависит, в частности, от длины участка, на котором требуется провести систему водоснабжения или канализации. Например, если планируемая протяжённость такой системы не будет превышать нескольких десятков метров, проведение работ вполне может быть обеспечено и без использования специфической техники.

Достаточно будет лишь изготовить или найти закрытый цилиндр требуемого диаметра (разумеется, размер должен быть чуть больше, чем у прокладываемой трубы) и прикрепить его к выдвигающейся штанге, работающей на пневматическом, гидравлическом или электрическом приводе. С помощью этого несложного оборудования работы можно провести достаточно быстро, однако придётся по обоим краям проектируемой траншеи выкопать котлованы необходимой глубины.

В случае же, когда планируется прокладка бестраншейным способом трубопровода большой протяжённости, работы осуществляются по одному из следующих сценариев:

1. Проведение санации труб.
2. Создание тоннеля методом прокола.
3. Прокладка элементов продавливанием.
4. Направленное бурение в горизонтальной плоскости.

Каждый из вышеперечисленных способов следует рассмотреть подробнее.

Виды канализационных труб

По мере развития технологии изготовления сантехнических изделий применялись различные материалы. В одной сточной системе могут использоваться разные по составу, техническим и эксплуатационным характеристикам трубы.

Рассмотрим их особенности:

1. Чугунные секции. Отличаются массивностью, большим весом и хрупкостью. Внутренние стенки шершавые. Используются для изготовления стояков и сифонов.
2. Асбестоцементные трубы. Имеют гладкую поверхность. Применяются редко, так как трескаются при вертикальной и горизонтальной нагрузках.
3. Пластиковые трубы. Выпускаются в широком ассортименте, легкие, прочные, гибкие, устойчивые к воздействию агрессивной среды.

Преимущества прокладки сетей методом ГНБ

Метод бестраншейной прокладки коммуникаций используется при проведении работ в стесненном пространстве, пересечении трассы с автомобильными и рельсовыми дорогами, наличии под землей сложной сети проложенных ранее инженерных сооружений.

Технология контролируемого горизонтального бурения имеет следующие достоинства:

1. Экономичность. Нет необходимости в привлечении тяжелого землеройного оборудования, что позволяет снизить расходы на аренду техники и закупку топлива.
2. Сжатые сроки выполнения задач. Время работ сокращается за счет высокой эффективности используемых установок, отсутствия необходимости в проведении подготовительных и восстановительных работ.
3. Возможность проведения прокладки коммуникаций в зимнее время года. Установки без проблем проходят мерзлый грунт.
4. Сохранение инфраструктуры и природного ландшафта. Не наносится вред окружающей среде.
5. Безопасность. Отсутствие вероятности получения травм при падении людей в котлован или от ковша экскаватора.

Для проведения бестраншейной прокладки трубопроводов нет необходимости останавливать движение транспортного и людского потока. Проходческая техника работает в отдельном котловане, не доставляя дискомфорта окружающим.

Бестраншейная санация способом U-Liner

Данная технология была разработана специалистами всемирно известной немецкой компании REHAU. Её суть такова: свёрнутая специальным образом пластиковая труба вставляется в проблемный чугунный трубопровод, затем осуществляется её протяжка. Следующий этап – подготовка данного полимерного изделия к процессу трансформации сечения из U-образного, которое было получено при его свёртывании, в круглое.

С этой целью трубу с обеих сторон закрывают, а в её полость нагнетается горячий пар, вырабатываемый специальным агрегатом.

Необходимо отметить следующий момент. Несмотря на то, что такой бестраншейный ремонт канализационных трубопроводов рассчитан, преимущественно, на городские коммунальные предприятия и водоканалы, его можно с высокой степенью эффективности использовать также в частном секторе.

Разработка REHAU существенно выигрывает у традиционного траншейного способа. Это утверждение подкрепляется следующими цифрами: санация трубопроводов таким методом выполняется раз в 10-14 быстрее, а экономия с учётом конкретных условий объекта составляет 10-30 процентов.

Кроме того, монтаж и ремонт трубопроводов по технологии U-Liner, практически, не вызывает снижение пропускной способности магистрали. Обусловлено это тем, что коэффициент шероховатости внутренней поверхности полимерных труб приблизительно равен 0,01 мм. Таким образом, в полости инженерной коммуникации не образуются отложения, а трение рабочей среды о стенки минимально. Процесс восстановления трубопровода не зависит от степени его износа – он может быть даже в аварийном состоянии. Причина кроется в том, что элемент U-образной конфигурации, приняв округлую форму, становится самонесущей трубой, воспринимающей все рабочие нагрузки.

Несколько слов о типах рукавов. Наибольшее распространение получили следующие модели:

• TUBETEX (Тюбтекс). Для изготовления такого рукава используются полиэфирные высокопрочные нити с круговым плетением. На одном из этапов производства на них наносится слой полиэтиленового покрытия. Минимальное растяжение – вот основное достоинство рукава с круговым плетением. Это свойство позволяет перекрыть внутри трубы все образовавшиеся во время её эксплуатации неровности.
• COMBILINER (Комбилайнер). Применение рукава данного типа – отличное решение, кода требуется бестраншейная замена сильно изношенных труб большого диаметра. Комбилайнер объединяет привлекательные свойства фетрового и тканого рукава. Хорошо противостоит наружному и внутреннему давлению. А благодаря тому, что он становится самонесущей конструкцией, наружный трубопровод испытывает меньше деформирующих воздействий.

И в заключение одна из рекомендаций экспертов. В условиях мегаполиса отдавать предпочтение бестраншейным технологиям восстановления трубопроводов следует, когда подлежащие ремонту сети проложены ниже иных подземных сооружений.

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

• Земляные работы.
• Сборка трубопровода.
• Обратная засыпка.

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

• Траншеи можно копать вручную или при использовании землеройной техники.
• Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

Наружные трубы, уложенные в траншеи

• Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
• Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
• При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
• Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
• На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
• На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

• Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
• Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
• Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
• При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
• Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
• Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

• После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
• Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
• Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной

http://kanalizaciyam.ru

Об уклонах труб

Монтаж канализационных труб ведется под уклоном в строго определенных пределах. При малом уклоне жидкость по ним просто не стечет, а при слишком большом вода стечет быстро, но загрязнение останется в трубе. Парадоксально, но излишняя «протекаемость» канализационной трубы приводит к ее хроническим засорам. СНиП дают следующие значения МИНИМАЛЬНЫХ уклонов каналазационных труб:

1. При диаметре 50 мм – 30 мм/м.
2. 110 мм – 20 мм/м.
3. 160 мм – 8 мм/м.
4. 200 мм – 7 мм/м.

МАКСИМАЛЬНЫЙ уклон не должен превышать 150 мм/м, за исключением отводов на сантехнические приборы длиной до 1,5 м. Соединение канализационных труб под прямым углом допускается только в вертикальной плоскости.

Выдерживать уклоны в жилом помещении трудно, а дело это весьма ответственное. Поэтому при полной замене канализации или ее проектировании для нового дома рекомендуется пользоваться капитальным руководством Лукиных А.А. и Лукиных Н.А. «Таблицы для гидравлического расчета канализационных трубопроводов и дюкеров по формуле А.А. Павловского». Это фундаментальный труд, в котором помимо готовых значений на большинство обстоятельств жизни приведены и формулы, по которым можно самостоятельно провести расчет для случаев исключительных.

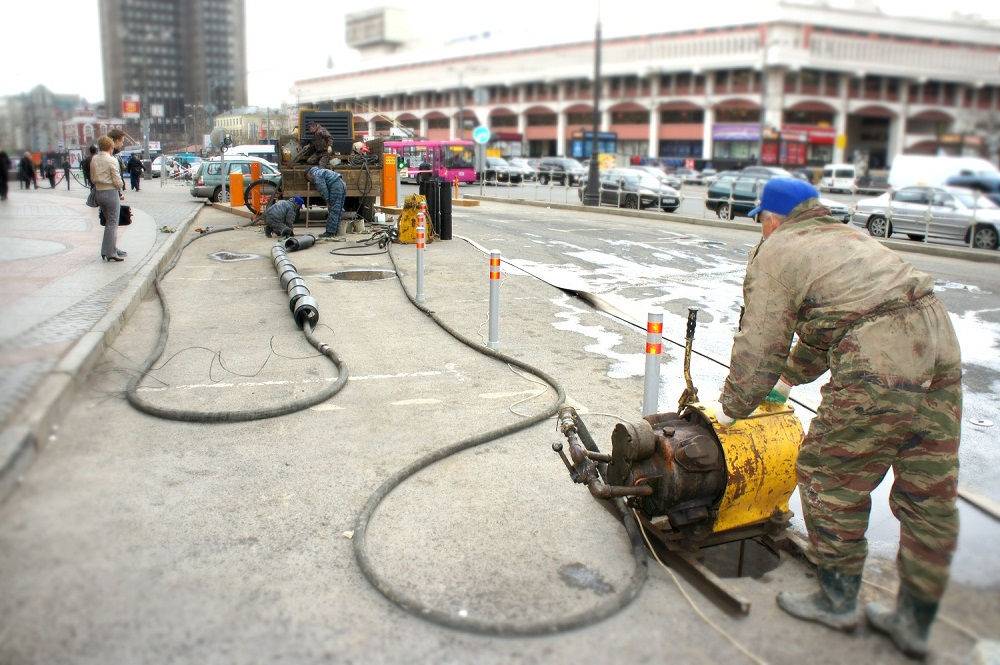

Бестраншейный ремонт трубопроводов

В городе стабильное функционирование коммуникаций особо важно. Их техническое состояние напрямую влияет на качество жизни мегаполиса

В связи с чем, необходимы правильная эксплуатация и своевременный ремонт водопроводных и канализационных систем. Однако замена трубопроводов методом открытой прокладки – трудоемкое и дорогостоящее мероприятие, весьма сложное в условиях плотной городской застройки. Восстановить работоспособное состояние коммуникаций без создания неудобств для горожан, без лишних затрат средств, труда и времени можно при помощи бестраншейных технологий.

Бестраншейная замена трубопроводов позволяет производить ремонтные работы, не нарушая ландшафта и не останавливая водоотведение, без применения землеройной и другой тяжелой техники, небольшой бригадой рабочих. Специалисты «СК-Сити» заменят вышедшие из строя коммуникации новыми долговечными трубопроводами из прочных износостойких полимерных материалов в кратчайшие сроки и в любых условиях – в нестабильных грунтах, при высокой плотности ранее проложенных инженерных сетей и т. п.

В зависимости от конкретных условий производства работ, вида трубопровода и требований заказчика мы выполняем бестраншейную замену труб канализации методом разрушения старой трубы или методом санации без разрушения старой трубы. В первом случае при помощи специальной техники одновременно осуществляется разрушение отслужившей свой срок трубы (например, замена чугунной канализации), расширение отверстия и затягивание в него новой трубы. Этот метод применяется в основном при ремонте безнапорной канализации и позволяет сохранить или даже увеличить рабочий диаметр трубопровода. Второй способ предусматривает протягивание новой трубы внутри старой с уменьшением диаметра. Он подходит для бестраншейного ремонта трубопроводов напорной канализации и водопровода.

Бестраншейное прокладывание трубопроводов с применением специальных буровых установок

Метод ГНБ (горизонтально-направленное бурение) заключается в бестраншейном прокладывании подземной коммуникации с применением специальных буровых установок. Прокладка трубопровода методом ГНБ включает в себя три этапа:

Схема бестраншейной прокладки трубопроводов с помощью буровых установок.

1. Прокладка скважин.

Для бурения пилотной скважины применяется буровая головка, которая изготовлена из твердосплавных сменных пластин. Буровая головка соединяется с гибкой штангой, позволяющей ей выполнять движения по заданной траектории и огибать на своем пути всевозможные препятствия. Для охлаждения головки с помощью бурового раствора и разжижения измельченной породы с последующим выводом ее на поверхность в ней предусмотрены специальные отверстия. Для контроля траектории бурения головки существует навигационный блок, который расположен в ее полости. С помощью него на пульт управления передается местоположение, азимут и уклон буровой головки. Это позволяет с высокой точностью выполнить прокладку скважины, обойти всевозможные преграды на ее пути.

2. Расширение скважин.

После того как бурение пилотной скважины закончено, головка отсоединяется от штанги и вместо нее устанавливается специальный расширитель. Этот расширитель вытягивается от места выхода головки до буровой машины. Таким образом происходит расширение скважины до необходимого диаметра. При необходимости создания большого диаметра трубопровода, расширение, как правило, проводится в несколько этапов. Это позволяет снизить на оборудование нагрузку. Также необходимо учитывать, что диаметр скважины на 30% должен быть больше диаметра трубы.

3. Протягивание труб.

Для протягивания трубы необходимо плеть трубопровода закрепить к штанге с помощью расширителя и специального шарнира. После этого машина ГНБ затягивает трубопровод в скважину. Для защиты трубы от механического повреждения и уменьшения трения в процессе затягивания используется буровой раствор.

Существенным преимуществом этого метода является то, что его длина прокладки может быть и несколько километров, а диаметр трубопровода может достигать до 1400 мм.
