Биметаллические батареи отопления

Основные характеристики биметаллических радиаторов

Современные специалисты очень хорошо отзываются о биметаллических радиаторах. Чтобы сделать правильный выбор таких радиаторов, необходимо провести сравнение с другими конструкциями — алюминиевыми, чугунными и стальными. В этом случае для сравнения берутся такие показатели, как устойчивость к высокому давлению, теплоотдача, скорость монтажа.

Сравнение биметаллических и других видов радиаторов

В отопительной системе радиаторы спокойно выдерживают такое давление:

  • чугунные – до 10 атм;
  • стальные панельные конструкции – до 8 атм;
  • биметаллические – до 35 атм.
  • алюминиевые – до 15 атм;

Чугунные радиаторы применялись раньше, но теперь, ввиду их многочисленных недостатков, в новых домах и квартирах они не монтируются. Самый большой недостаток — плохая теплопроводность, и теплоотдача производится посредством излучения. Поэтому в помещениях с такими батареями нужно открывать форточки для терморегуляции. Сложный монтаж также является большим минусом.

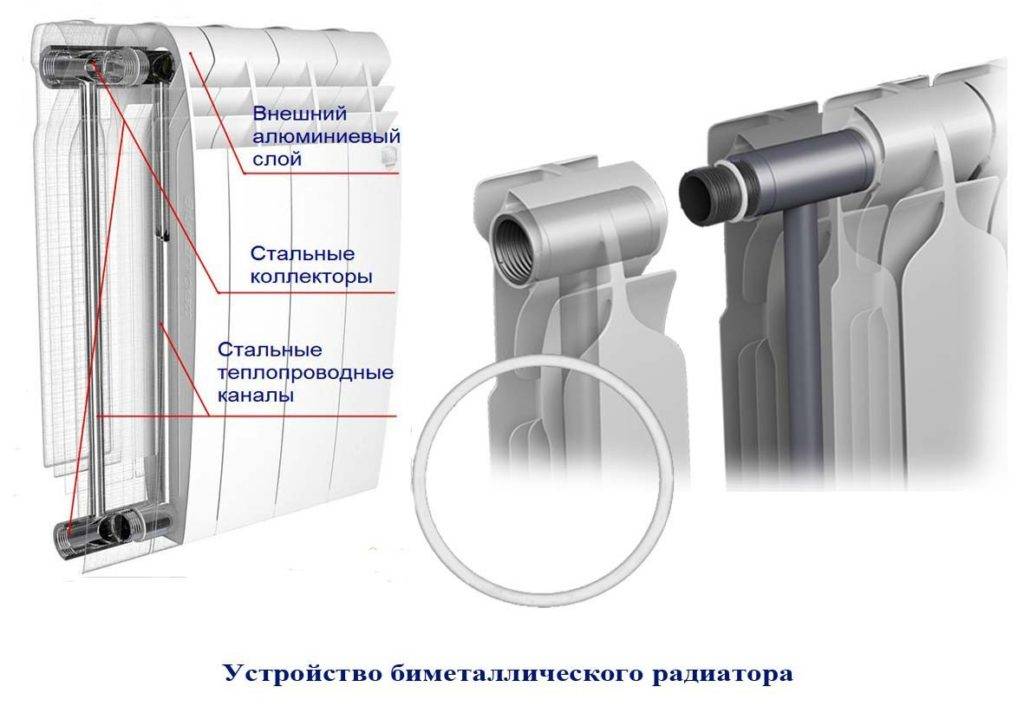

Конструкция биметаллического радиатора

Алюминиевые радиаторы характеризуются хорошей теплоотдачей, но сама конструкция очень недолговечна в связи с химическим взаимодействием щелочных теплоносителей и материала. Такие радиаторы значительно проще устанавливать, чем чугунные. Но вопрос о том, какие радиаторы отопления лучше — алюминиевые или биметаллические, остается открыт до сих пор.

Стальные радиаторы не позволяют контролировать качество носителя тепла, несмотря на высокую теплоотдачу. Поэтому, данный тип радиаторов лучше использовать в магазинах, на складах и в других помещениях.

Биметаллические радиаторы — это стальной сердечник внутри корпуса из алюминия. При высоком давлении в системе отопления сочетание материалов будет благоприятным. Радиаторы данного типа отличаются хорошей теплопроводностью, поскольку алюминиевый корпус хорошо отдает тепло в окружающую среду.

В данном случае можно не беспокоиться о коррозии, поскольку алюминиевый корпус не контактирует с теплоносителем. Также, материал не подвержен негативному влиянию кислотной среды антифриза или щелочной среды воды. Поэтому, если правильно выбрать биметаллические радиаторы отопления, то они прослужат вам несколько десятилетий.

Биметаллические радиаторы можно применять как в производственных, так и в жилых помещениях. Конструкции отличаются надежностью, в связи с тем, что им не страшны гидравлические удары, высокие температуры в трубопроводе и высокое давление до 60 атм. Теплоноситель нагревается до максимальной температуры 130 °С.

Важнейшим качеством биметаллических радиаторов является возможность уменьшить размер диаметра каналов, в связи с чем, и сами изделия будут меньше. Эти мероприятия помогут батареям быстрее создавать необходимый процент теплоотдачи. Изготавливая биметаллические батареи, производители для уплотнения стыков секций используют надежные прокладки из паронита.

Монтаж биметаллических радиаторов

Биметаллические батареи взяли все лучшее от стальных и алюминиевых радиаторов. В частности, это высокие показатели теплоотдачи и улучшенный дизайн. Последний аспект особенно важен для потребителей, которые очень требовательно относятся к каждому предмету в интерьере.

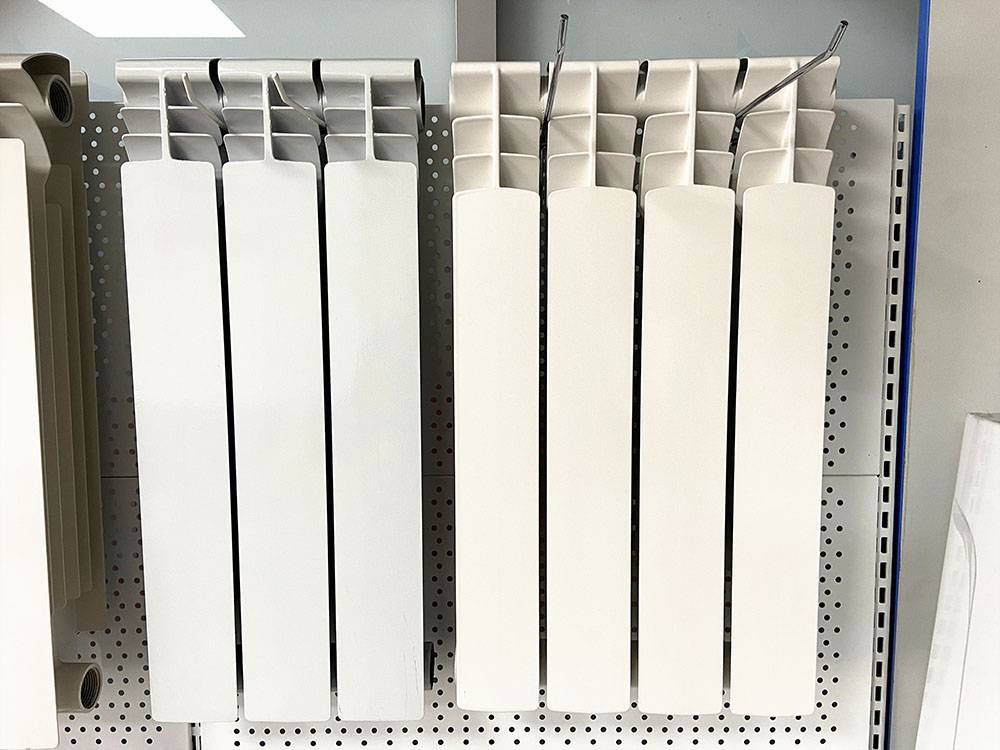

Секционные и неразборные радиаторы

Выше было отмечено, что радиаторы отопительные биметаллические могут состоять из нескольких секций или быть неразборного типа.

В первом случае каждая горизонтальная секция внутри имеет трубу, с двух сторон которой нарезана резьба. С ее помощью вкручиваются соединительные ниппеля с резиновыми прокладками для уплотнения. Именно места соединения являются самым слабым местом в секционных батареях, более всего склонных к повреждениям.  Кроме того высокая температура и высокое давление в системе также становятся причиной протечек в этих местах. В результате сокращается время между профилактическими работами. Однако положительный момент у секционных радиаторов все-таки имеется. В случае повреждения одной из секций заменяют или удаляют лишь элемент, вышедший из строя. Это следует учитывать при определении, какие лучше радиаторы биметалл.

Монолитное изготовление биметаллических радиаторов позволяет избежать множества неприятностей. Технологический процесс подразумевает изготовление цельного коллектора из нержавеющей стали или меди, его размещение в специальной форме, которая впоследствии заливается алюминием под давлением. На выходе получаются монолитные биметаллические батареи.

Недостатком монолитных радиаторов является отсутствие ремонтопригодности. Протечка в такой батарее требует ее полной замены.

Сравнивая характеристики радиаторов двух типов и определяя, какие лучше биметалл радиаторы отопления, можно отметить следующее:

  • Срок службы радиаторов секционного типа составляет 30 лет, монолитные изделия могут эксплуатироваться в течение полувека.
  • Рабочее давление секционных батарей не превышает 25 бар, монолитных – может достигать 100 бар.
  • Что касается стоимости, то монолитные радиаторы стоят почти на 20% дороже секционных батарей.
  • Секционные отечественные радиаторы отопления позволяют регулировать количество тепла в помещении путем установки или удаления определенного количества секций. В случае с монолитными батареями такая возможность отсутствует, поэтому перед их приобретением необходимо точно определить требуемую мощность.

Кроме того, выбирая секционные или монолитные батареи, во внимание принимаются особенности отопительной системы. К примеру, системы многоэтажных домов характеризуются высоким давлением и наличием гидроударов, в результате которых могут пострадать соединительные узлы секционных радиаторов

Чтобы решить, какой выбрать радиатор биметалл, не допускающий образования протечек, следует приобретать монолитные приборы.

Особенности каждого прибора

Перед приобретением батарей для проведения отопления, ознакомьтесь с их особенностями.

Биметаллические радиаторы

Данные модели появились после усовершенствования алюминиевых изделий. Первые радиаторы, выпущенные из алюминия для центрального отопления, не отличались качеством и долговечностью. Но после доработки приборов и установки в них стальных труб, прочность батарей возросла.

Биметаллические модели сделаны из двух составных частей – внешней и внутренней:

  • внешняя – изготовлена из алюминия, который служит для отдачи тепла в комнате;
  • внутренняя – в ее основе сталь, по которой циркулирует теплоноситель.

Данный вид батарей может быть и полубиметаллическим. В таких подвидах только каналы вертикального расположения бывают медными или стальными

Теплоотдача у них на 5-10% выше, в остальном же их стоит использовать в центральном отоплении с осторожностью

Радиаторы из чугунного материала

Для чугунных радиаторов, в отличии от биметаллических, понадобится много воды для качественной теплоотдачи, так как их нагрев происходит медленно. Вот почему каналы в батареях большого диаметра. При этом имеется еще и два параллельных канала в каждой секции. Эта отличительная особенность чугунных радиаторов связана с необходимостью улучшения теплоотдачи.

В ряде стандартных моделей между каналами имеются перья, что немного увеличивает эффективность обогрева – на 5-10%.

Вес и теплоотдача

Есть два стереотипа про биметаллические радиаторы:

  1. Они легкие и плохо греют;
  2. Они тяжелые и хорошо греют.

Это кажется глупостью

Но на самом деле все верно. Чем легче радиатор, тем меньше он сможет отобрать энергии у теплоносителя. Соответственно, меньше отдаст тепла в помещение. И наоборот – чем больше алюминия в радиаторе, тем больше тепловой энергии ему отдает вода или теплоноситель. И греет он лучше.

Просто разные люди сталкиваются с разными производителями и моделями. Некоторые варианты сделаны легкими, но с плохой теплоотдачей. А некоторые – тяжелыми, но дают больше киловатт тепла.

Установка биметаллических радиаторов отопления: нюансы производства работ

Установка, как и сборка биметаллических радиаторов отопления своими руками несложна, но имеет свои нюансы, которые сейчас разберем. При приобретении можно заметить, что секции обогревателя покрыты пленкой. Ее нельзя снимать до окончания монтажа – это дополнительная защита. Каждая модель собирается и монтируется по-разному. Алгоритм действий расписан в технической документации изделия.

При монтаже нужно быть предельно внимательным и аккуратным
Важно! Расстояние от пола до радиатора (10 см), между обогревателем и подоконником (8÷12 см) и до стены (3÷5 см) обязательны к соблюдению. В противном случае теплообмен будет неравномерным.. Батарея располагается ровно по центру окна и только в горизонтальном положении

Рациональным будет использование в процессе установки монтажного уровня

Батарея располагается ровно по центру окна и только в горизонтальном положении. Рациональным будет использование в процессе установки монтажного уровня.

Биметаллические батареи – цена вопроса

На сегодняшний день цены на биметаллические батареи отопления существуют самые разные. Это связано с огромным количеством производителей и отличительными характеристиками различных типов радиаторов.

Среди фирм производителей на рынке лидируют итальянские и русские компании. Их батареи обладают отличными характеристиками, которые, вкупе с доступными, по сравнению с другими моделями, ценами, являются основой популярности продукции среди граждан.

Главное, что следует запомнить: не нужно гнаться за низкими ценами. Дешевизна, как правило, на ровном месте не возникает. Следовательно, с покупаемыми вами приборами что-то не так:

  • низкое качество материалов
  • неудачная модель
  • подделка под брендовую марку.

С другой стороны, зайти в первый встретившийся магазин и сходу взять самое дорогое – тоже не самый правильный подход.

Перед покупкой биметаллической батареи ознакомьтесь с различными моделями, соберите информацию о производителях и их ценах. Почитайте отзывы людей, которые уже давно произвели установку биметаллических батарей отопления, поинтересуйтесь, у каких производителей и за какую цену они их брали. Это залог удачной покупки за приемлемые деньги.

Технические характеристики биметаллических радиаторов отопления

Современные радиаторы производятся в двух вариантах исполнения – биметаллическими и полубиметаллическими. Разница второго вида в соприкосновении теплоносителя с алюминием – сталью усилены только вертикальные каналы.

Характеристики биметаллических конструкций, как и внешний вид, различны

Статья по теме:

Какие радиаторы отопления лучше для квартиры. В нашей публикации мы рассмотрим не только разновидности устройств, критерии правильного выбора, но и популярных производителей, модели, полезные советы специалистов.

Полезно знать! Главным параметром, на который обращает внимание потребитель – это тепловая мощность металла, измеряемая в ваттах. У биметаллических радиаторах при разогреве до +70˚С этот параметр составит 170÷190 Вт, что, по утверждению профессиональных теплоэнергетиков, является высоким показателем.. Уровень допустимого давления в системе указывается производителем в технической документации радиатора

Биметаллические батареи отопления выдерживают 16÷35 атм. (в зависимости от модели). Это притом, что данный показатель в системах многоквартирных домов составляет 14 атм., а автономное отопление «довольствуется» максимумом в 10 атм

Уровень допустимого давления в системе указывается производителем в технической документации радиатора. Биметаллические батареи отопления выдерживают 16÷35 атм. (в зависимости от модели). Это притом, что данный показатель в системах многоквартирных домов составляет 14 атм., а автономное отопление «довольствуется» максимумом в 10 атм.

Такие батареи не испортят интерьер квартиры…
Важно! Верхняя точка нагрева таких изделий не превышает +110˚С. Иногда производитель в документации указывает порог в +135÷140˚С

Этому верить не стоит, подобных радиаторов из биметалла не существует.

Что выбрать: биметалл или алюминий

Внутри алюминиевых радиаторов отопления часто протекают химические процессы, которые могут привести к коррозии металлических труб. И если учесть, что срок службы радиатора отопления должен составлять не менее двух десятков лет, то использовать алюминиевые радиаторы в металлической отопительной системе нельзя. Однако алюминий и медь обладают гораздо лучшей теплопроводностью, чем сталь или чугун.

Таким образом возникает непонятная ситуация. Если человек установил алюминиевые радиаторы в металлическую систему отопления, он со временем понесет ощутимые финансовые траты, так как стальные трубы будут ржаветь и требовать замены.

Ведь для того, чтобы качественно отапливать помещения, необходимы высокая температура теплоносителя, высокая скорость его циркуляции, и хорошее давление. Другими словами, котел и насос должны работать очень интенсивно, в результате чего вся отопительная система довольно быстро изнашивается, а расходы на отопление растут. Однако медь и алюминий в отопительных системах использовать все же не рекомендуется, даже с учетом их экономичных качеств.

Установка (монтаж) радиаторов отопления биметаллических

Конструкция системы отопления включает в себя трубы и непосредственно радиатор. Соединение радиатора и труб производят точечной сваркой. Монтаж производится сантехниками или другими квалифицированными специалистами в короткие сроки без серьезных разрушений стеновых перегородок. Возможна самостоятельная установка при наличии необходимых инструментов, приборов и представления о порядке проводимых работ. Инструкция по установке от завода-изготовителя обычно идет в комплекте с биметаллическими радиаторами.

Как показывает практика, с биметаллическими радиаторами наиболее удачно сочетаются трубы из полипропилена (армированные стекловолокном или алюминием). При использовании труб с глубоким залеганием алюминиевого армирования, использование шейвера и процесс зачистки становятся ненужными. Это значительно сокращает сроки установки радиаторов. Менее популярными трубами для подключения радиаторов из биметалла в связи с часто появляющимися протечками и засорами являются железные (стальные) и металлопластиковые трубы в сочетании с цанговыми зажимами.

Установку биметаллических радиаторов отопления производят на место демонтированных старых после подготовки рабочей зоны, включающей в себя демонтаж трубопроводов от стояка, разметку места под монтаж нового радиатора и высверливание отверстий для кронштейнов.

Монтаж кронштейнов

– Расстояние от низа радиатора до уровня пола принимают в диапазоне 60-120 мм. Если радиатор установлен выше или ниже указанной высоты, уровень теплообмена снижается. При этом от задней части радиатора до стены оставляют около 20 мм, а от верхней части радиатора до подоконника должно быть не менее 50 мм для улучшения конвекции и удобства установки.

– Традиционно радиаторы монтируют строго горизонтально под окном, в центре. При этом если в помещении уже есть радиаторы, их уровень должен строго соответствовать.

После разметки (с использованием строительных уровней) на стене высверливают отверстия под кронштейны и закрепляют последние дюбель-гвоздями и цементным раствором. Кронштейны должны располагаться так, чтобы крюки свободно прошли между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно закреплен на стене.

Перед монтажом биметаллический радиатор оснащают всем необходимым: краном Маевского (для удаления из системы излишков воздуха) сверху, переходниками и футорками в месте соединения радиатора с трубами.

Далее водный стояк оснащают специальными кранами и производят монтаж труб (с изгибом или без такового), соединяющих радиатор и стояк.

Технические и эксплуатационные характеристики

При выборе радиатора следует обратить внимание на его технические характеристики, которые отражены в паспорте изделия. Обычно для потребителя важны следующие сведения о приборе:

Мощность. Измеряется в Вт и определяет способность прибора передавать количество тепла в помещение при нормативном значении тепловой сети в 70°С. Используя данный показатель,

производят расчет необходимого количества секций для конкретного объекта;

Прочность материала. Данная характеристика важна при определении типа обогревателя по показателю давления теплосети. Измеряется в бар и колеблется в пределах 15-35 единиц;

Предельный уровень температуры теплоносителя. Любой биметаллический радиатор справляется с температурой +90°С;

Габариты

Важно определить межосевое расстояние и соотнести его с размерами подводки. Существуют модели с данным показателем от 200 до 800 мм

Высота, ширина и толщина изделия должны соответствовать рекомендуемым нормам по установке радиатора в помещении;

Объем. Характеризуют вместимость радиатора в литрах, колеблется от 0,15 до 0,4 л;

Масса. Стандартные изделия размером 580x80x80 мм весят около 2 кг.

Расчет биметаллических радиаторов на площадь помещения

Чтобы эксплуатация биметаллических радиаторов была максимально продуктивной, следует правильно выполнить расчеты и установить прибор с необходимой мощностью.

Для этого необходимо учитывать следующие данные:

  • площадь помещения;
  • высоту потолков;
  • ориентацию комнаты по сторонам света;
  • количество наружных стен, если их больше одной, то потребуется приобрести большее количество секций;
  • наличие или отсутствие утеплителя на наружных стенах;
  • средние температурные показатели холодного времени года для конкретного региона;
  • этаж, на котором расположено помещение;
  • теплоизоляционные характеристики окон и их количество.

Для самого простого и приблизительного расчета следует площадь комнаты разделить на 100 и умножить на мощность выбранного модели радиатора, данные о которой указаны на упаковке. Полученное число следует округлить в большую сторону, и оно будет указывать на необходимое количество секций.

Но полученные данные обязательно следует подкорректировать с учетом вышеприведенных факторов, наличие которых может существенно повлиять на общее количество секций. Доверить работу по расчетам лучше всего специалистам или, в крайнем случае, консультантам в магазине или торговой фирме. Можно также воспользоваться онлайн-калькуляторами, присутствующих на сайтах многих строительных интернет магазинов.

Но до того как рассчитать количество секций следует знать, что радиаторы у которых это значение превышает 10, хуже прогреваются, а следовательно – менее эффективно обогревают помещение. Поэтому рекомендуется в таких случаях предусмотреть возможность установки не одного, а двух или более приборов.

Плюсы и минусы

Приобретая установку, выполненную из биметалла, ваша отопительная система будет обеспечена множеством положительных моментов:

В первую очередь, это долгий срок службы. Благодаря высокому качеству конструкции, в которой совмещены два хороших материала, такие радиаторы могут эффективно работать на протяжении 30-50 лет.
Прочность и надежность

Эти качества обеспечиваются благодаря стальной сердцевине, которая способна выдержать высокое рабочее давление и гидравлические удары.
Биметаллические радиаторы отопления пригодны для любой отопительной системы, даже с теплоносителем низкого качества.
Высокая теплоотдача — еще одно важное положительное качество. За счет того, что внешний корпус сделан из алюминия, тепло по комнате распределяется очень быстро

Стандартные модели, в которых дистанция между осями — 500 мм, имеют теплоотдачу до 190 Вт, что значительно больше, чем в радиаторах, выполненных только из одного металла.
Благодаря встроенному терморегулятору, можно контролировать и регулировать температуру нагрева.
Внешне батареи из биметалла очень привлекательны. Различные цветовые и дизайнерские решения позволяют каждому подобрать радиатор на свой вкус.

Как видим, у биметаллических радиаторов большое количество плюсов, обуславливающие широкий спрос на такие изделия

Однако, есть и некоторые минусы, на которые нельзя не обращать внимание при выборе:

  1. Разные коэффициенты расширения стали и алюминия. В связи с этим, после длительной эксплуатации в отопительном контуре могут возникать шумы и скрипы, а также прочность конструкции будет ниже.
  2. В процессе монтажа радиаторов в центральную отопительную систему теплопроводные трубы могут быстро засориться. Это обусловлено тем, что они имеют небольшой диаметр. Учитывая эту особенность, лучше предостеречься и установить фильтр грубой очистки.
  3. Высокая цена биметаллических радиаторов.

Особенности конструкции радиатора

Внутренняя начинка радиатора отопления

Батарея представляет собой отдельный прибор отопления, имеющий в составе элементы с внутренними каналами для передвижения энергоносителя. Тепло отводится конвекцией, излучением и теплопередачей.

Секционные виды позволяют увеличивать отопительную площадь за счет добавления элементов. Панельные установки нельзя изменить по форме, что учитывается при расчете и монтаже системы. В сопроводительном паспорте указываются температурные критерии работы прибора, параметры рабочего давления, теплоотдача.

Радиатор в разрезе

Устройство батареи отопления в разрезе состоит из металлического трубопровода в форме совмещенных горизонтальных коллекторов, по которым проходит вода. Каналы соединяются с помощью вертикальных трубок небольшого диаметра, а вся система располагается в корпусе из чугуна, стали или алюминия. Раздельные секции скручиваются на резьбе.

Радиаторы служат для обогрева помещения, поэтому устройство приборов влияет на качество теплового обмена. Играет роль материал теплообменника и корпуса, поэтому используются биметаллические варианты, включающие 2 вида материалов.

Заключение

Какой радиатор лучше, стальной или биметаллический? Радиатор выбрать не так просто. Даже специалист не всегда может сказать, какой прибор предпочесть. Перед покупкой в обязательном порядке следует тщательно изучить отличия биметаллических радиаторов от стальных.

Владельцы частных домов приобретают и одни, и другие. Строительные фирмы чаще выбирают стальные радиаторы, так как стремятся сэкономить. Если вы собираетесь приобрести отопительный прибор для квартиры, биметаллические радиаторы – идеальный вариант. Они отлично подойдут для многоэтажных домов. Если вы хотите долговечную батарею с лучшей теплоотдачей, также следует отдать предпочтение биметаллическим радиаторам.
