Самодельный бойлер косвенного нагрева

Что учесть перед изготовлением накопительного водонагревателя?

Прежде чем воплощать свой дерзкий план в реальность, нужно обдумать множество нюансов, начиная топливом для будущего изделия, и заканчивая материалом бака. Поверьте, лучше решить эти нюансы в первую очередь, чтобы потом не столкнуться с ними по ходу дела.

Топливо для бойлера

Как вы сами понимаете, рассматриваем мы наиболее распространенные варианты.

Газ – конечно, это наиболее дешевый вид топлива в нашей стране. Однако речь идет все-таки о самодельном агрегате, а с газом самостоятельные работы нельзя проводить ни в коем случае! Даже если вы каким-то образом и сделаете водонагреватель, работающий на газу, то его установку служба 04 никогда не санкционирует. А вы можете понести как административную, так и уголовную ответственность в соответствие со статьей 38 ФЗ от 21.12.1994 «О пожарной безопасности».

Сами посудите: все газовое оборудование на заводе не только проходит многократные тестирование на безопасность и прочность. Производители тщательно следят за безопасной работой устройств и оснащают их несколькими степенями защиты от утечки и взрыва газа, которые обыкновенный житель в бытовых условиях реализовать не сможет.

Древесина – это также один из наиболее удобных и простых способов нагрева воды. Самая примитивная конструкция: небольшая печка, сверху которой стоит котел с водой и греется.

Однако в этой статье мы остановимся на электроэнергии – наиболее безопасном «топливе» для нагрева воды.

Из чего делать бак для бойлера?

Подходящий бак для самодельного бойлера

Это одна из основных проблем, которая поджидает любого, кто задумал изготовить накопительный водонагреватель самостоятельно. Посудите сами: бак должен быть не только прочным, но и долговечным и устойчивым к ржавчине. Конечно, хорошим выбором будет нержавеющая или эмалированная сталь. Однако у нержавейки, как ни крути, есть швы, по которым конструкцию «варили». Они-то и становятся источником возникновения ржавчины. А эмаль трескается от перепадов температуры. Конечно, можно взять алюминий, но сама прочность этого металла оставляет желать лучшего.

Можно остановить свой выбор на обычной пищевой стали AISI304, однако стоимость бака хотя бы на 200 литров из такой стали будет весьма существенной. Вообще бак потребует от вас наибольших вложений, нежели остальные элементы оборудования. Кроме того, не забывайте, что вам понадобится сварить лист и придать ему форму емкости, для чего вам обязательно понадобится сварочный аппарат, лучше инверторный – им проще и удобнее работать.

Напорный или безнапорный бойлер?

Выбор в этом пункте зависит от того, что вы хотите получить в итоге своих действий.

Напомним, что безнапорный водонагреватель, по сути, представляет емкость с ТЭНом и термостатом, из которого вода вытекает исключительно под воздействием земного притяжения. Такую емкость нужно подвесить повыше, если вы захотите принять душ.

Плюс безнапорных устройств – вам не нужно заморачиваться с выбором подходящей емкости для воды, так как подойдет любая большая кастрюля или ведро из материала, который предназначен для взаимодействия с пищевыми продуктами. Кстати, поискать такие можно в интернете, где они продаются по вполне приемлемой цене.

Минус безнапорного бойлера – в наполнении водой. Оно не будет производиться автоматически, вам придется следить за этим процессом. Конечно, можно собрать систему с поплавковым клапаном, однако не все хотят связываться с этой довольно сложной системой.

Другим недостатком является проблема смешивания нагретой воды и холодной, так как в домашних условиях довольно трудно организовать их порционное смешивание. Поэтому оптимальным вариантом является нагрев воды до нормальных 40-45˚С (оптимальная температура воды для душа) и использование ее сразу после нагрева.

Напорные водонагреватели, безусловно, более удобны в эксплуатации, однако требуют больших вложений: вам понадобится как минимум насосная станция для поддержания постоянного давления воды в 1 атм, или уже организованная система подачи воды в дом.

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

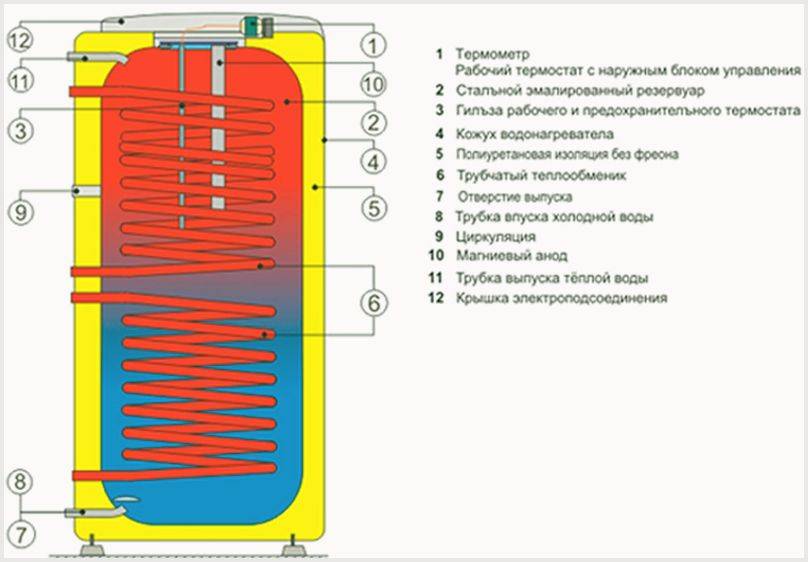

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

• В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
• Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

• Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
• Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
• В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости— большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Достоинства и недостатки оборудования косвенного нагрева

Среди преимуществ бойлера косвенного типа можно выделить:

• экономичность (отсутствуют затраты на электроэнергию);
• высокую производительность оборудования, ограниченную только мощностью обогревательного котла;
• отсутствие прямого контакта между проточной водой и теплоносителем;
• возможность потребления тепловой энергии сразу с нескольких источников для увеличения мощности и эффективности работы бойлера.

К существенным недостаткам оборудования можно отнести:

• высокую стоимость. Бойлер косвенного нагрева стоит в 1,5–2 раза больше, чем водонагреватель прямого типа;
• недостаточную мощность. Для нагрева большого количества воды (более 100 л) может потребоваться достаточно много времени — от 1 часа. В ассортименте некоторых производителей существуют бойлеры с более высокой скоростью нагрева (30–35 мин.), но их стоимость неоправданно высока;
• большие габариты. Размер оборудования напрямую зависит от объёма бака. Бойлеры ёмкостью свыше 200 л занимают слишком много места, поэтому их устанавливают в отдельном подсобном помещении;
• невозможность круглогодичного использования. Эффективная работа только в отопительный сезон (осень — зима). Летом, когда обогревательный котёл выключен, нагрев воды в бойлере не происходит.

Бойлер косвенного нагрева готовит горячую воду дольше, но зато он не требует подключения к электрической сети

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Экономичность использования косвенного водонагревателя является важным, но не единственным его достоинством. Бойлер имеет и ряд других эксплуатационных преимуществ:

• Достаточно высокая производительность. Ее конкретный показатель зависит от сечения труб, установленных в агрегат, а также от мощностных характеристики самого отопительного котла.
• Нет нагрузки на бытовую электросеть (если дополнительно не монтируется нагревающий элемент).
• Возможность эксплуатации оборудования круглогодично (требуется установка ТЭНа – специального нагревателя) и использования разных источников тепловой энергии. В ряде случаев это имеет огромное значение.
• Отсутствие участков соприкосновения между содержащим немалое количество вредных солей теплоносителем и подогреваемой водой.

Теперь разберемся с недостатками рассматриваемых водонагревателей и с возможными способами их решения. Главный минус бойлера – большие размеры бака. Агрегат занимает немало места, что может вызвать затруднения при его установке в скромных по площади помещениях. Второй недостаток заключается в том, что в крупной по объему емкости вода нагревается достаточно долго. Причем при подогреве жидкости в баке отмечается некоторое уменьшение интенсивности отопления жилища.

Установка обвязки

Из описания принципа функционирования косвенного водонагревателя видно, что без дополнительных приспособлений его можно эксплуатировать только тогда, когда работает отопительная система. То есть, используется бойлер исключительно в холодное время года. А если нам хочется постоянно получать горячую воду, вне зависимости от температуры на улице?

Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.

Необходимые материалы и инструменты

Накопительный бак устройства изготавливается из термостойкого пластика, нержавеющей стали, алюминия или стали с керамическим покрытием. В качестве заготовок под резервуар можно взять пластиковые бочки для пищевых продуктов, алюминиевые бачки или ненужный газовый баллон.

В качестве инструмента необходимо подготовить:

• углошлифовальную машинку;
• электродрель с корончатым сверлом по металлу;
• аппарат аргонно-дуговой сварки;
• набор гаечных ключей;
• диск для шлифовки и полировки металла;

• наждачную бумагу.

  Для сборки бойлера потребуется умение работать со сварочным аппаратом

Фитинги, сливной кран и другие соединительные элементы подбираются исходя из размеров подсоединяемой трубы. Дополнительно приобретается ФУМ-лента, предохранительный клапан, магниевый анод и насадка для его установки.

Можно ли сделать БКН из электрического водонагревателя?

Теоретически это возможно. Нагревательный элемент легко вынимается из корпуса накопителя. На его место можно поставить змеевик и в результате переделки из обычного электрического бойлера сделать бойлер косвенного нагрева.

Преимущества решения в том, что в наличии уже имеется хорошо утепленная емкость. При необходимости можно демонтировать змеевик и обратно установить трубчатый нагревательный элемент.

У данного технического решения есть несколько минусов:

• Недостаточная производительность — змеевик будет иметь небольшую нагревательную площадь, соответственно снизится скорость работы бойлера.
• Уменьшение скорости нагрева воды.

На практике бойлер из водонагревателя изготавливают редко. Лучше сделать накопительную ёмкость заново. Так, можно учесть все необходимые теплотехнические расчеты, подобрать материал для бака и теплообменника. Выбрать правильную теплоизоляцию.

Теплоизоляция бойлерного бака

Для понижения тепловых потерь и увеличения КПД емкость снаружи покрывается слоем изоляции.

• Для утепления подойдет минеральная вата, монтажная пена или любой другой подходящий материал.
• Крепится теплоизоляция к баку с помощью клея, проволоки или полосовых стяжек.
• Рекомендуется корпус емкости покрыть фольгированным утеплителем или тонким листовым металлом. В этом случае бак будет иметь аккуратный внешний вид.
• Наиболее простой вариант утепления – применение бака большей емкости. Бройлер вставляется в него, а простенок между емкостями заполняется пенопластом или утепляющим материалом.

Устройство и принцип работы

Особой популярностью в настоящее время пользуются современные электрические бойлеры накопительного типа, которые прекрасно подходят для постоянной или периодической эксплуатации, как в частных домовладениях, так и в многоквартирных домах.

Стандартный объём накопительного резервуара может варьировать, и выбирается исходя из количества потребителей.

Такой тип бытового водогрейного устройства подключается к водоснабжению непосредственно после магистральной трубопроводной системы, что позволяет обеспечивать горячей водой несколько точек разбора. Дополнительные опции в таком водогрейном приборе представлены специальными термостатами.

Устройство традиционного бойлера представлено наружным корпусом и стандартным внутренним накопительным резервуаром, а также прочным антикоррозийным покрытием и дополнительными комплектующими.

Устройство и алгоритм работы ЭВН

Накопительный водонагреватель состоит из следующих основных элементов:

1. Бак;
2. Нагревающий элемент;
3. Тепловая изоляция;
4. Декоративный корпус;
5. Система управления;

Баки водонагревателей обычно выполняют из стали, гораздо реже встречаются полимерные. Сосуды из черной стали имеют покрытие внутренней поверхности из эмали, стеклокерамики.

Другой тип баков – сосуды из качественной нержавеющей стали. Они имеют более высокую стоимость, но это компенсируется продолжительным сроком службы. В бак врезаны два штуцера с резьбой – вход холодной и выход горячей воды.

Водонагреватели из черной стали оборудуются магниевым анодом – это устройство замедляет процесс коррозии стенок металла. Анод заменяется на новый комплект в срок, указанный в документации производителя. Это устройство увеличивает срок службы устройства, но нержавеющий бак все равно превосходит черный по этому показателю.

В качестве нагревательного элемента выступает ТЭН, встроенный в емкость. ТЭН устанавливается на резьбе и легко заменяется при выходе из строя. Основная причина неполадок с нагревателем – образование отложений солей жесткости (накипи), ухудшение теплоотдачи, перегрев и последующее сгорание.

Тепловая изоляция наносится на поверхность резервуара обычно методом напыления. Она предназначена для сохранения температуры воды, экономии электроэнергии из-за уменьшения частоты включений ТЭНа, сохранения накопленного объема воды с нужной температурой.

Декоративный корпус выполняется из пластика или металла, в него вмонтированы элементы управления – задатчик температуры, показывающий термометр (или цифровой дисплей).

Алгоритм работы прибора довольно прост. Аппарат заполняется водой из водопровода или емкости запаса воды. Ручкой задается температура нагревания. Включается ТЭН, происходит нагрев. При достижении заданной температуры нагрев прекращается.

При остывании регулярно включается нагрев для поддержания значения температуры. При расходовании воды нагрев включается в постоянном режиме. Выбор места установки накопительного водонагревателя

При определении места установки водонагревателя необходимо руководствоваться несколькими критериями. По способу установки накопительные ЭВН делятся на три типа:

1. Настенные;
2. Напольные;
3. Встраиваемые.

Вместительность настенных ЭВН имеет предел в 200 литров, напольные вмещают до 1000 литров воды, встраиваемые – от 50 до 1000 литров. Аппараты имеют различные формы – цилиндрические, прямоугольные, кубические, комбинированные. От формы часто зависит способ подключения и выбор места установки. Форма и габаритные размеры в значительной мере влияют на возможность размещения устройства.

По ориентации основного объема выделяют два типа изделий – горизонтальные и вертикальные. От ориентации зависит направленность ТЭНа, безаварийная работа гарантирована только при полном постоянном покрытии нагревателя водой. Подробнее о выборе водонагревателей можно прочитать в этой статье.

Следующий немаловажный фактор – вес устройства (наполненного). Вес настенных моделей не превышает 200 кг, однако не все стены могут выдержать этот вес. При малой плотности и надежности конструкции стены аппарат вырвет крепления и оторвется. Поэтому в некоторых случаях для крепления водонагревателя к стене сооружают вспомогательный каркас из металла или реек.

ЭВН следует размещать в непосредственной близости от точек водоразбора. При большой протяженности трубопроводов к смесителям поступление горячей воды начинается только после качественного нагревания трубы. На это уходит значительное количество теплоты, сконцентрированной в горячей воде. ЭВН монтируют в помещениях с постоянной положительной температурой воздуха.

Особенности установки проточного напорного бойлера

В противоположность безнапорным маркам, напорные электронагреватели для воды могут обеспечить ГВС одновременно несколько водоразборных точек. Поэтому их ставят в местах максимального водопотребления.

Аналогично любому водонагревателю потребуется подать на вход водопроводную воду от квартирной разводки, а к выходному патрубку подключить гибкий санитарный шланг ГВС.

Специалисты советуют из-за значительной мощности напорные водонагреватели включать напрямую к электрощиту через дифференциальный защитный автомат, соответствующего токовому номиналу и с применяем 3-х жильного кабеля с сечением не менее 6 мм2.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Виды самодельных бойлеров косвенного нагрева

В самом популярном варианте конструкции для прохода теплоносителя используют змеевик, изготовленный из металлической трубы. Змеевик помещают в бак, заполняют ёмкость водой, а затем пропускают теплоноситель.

При контакте со змеевиком холодная вода в баке нагревается. Если трубы с теплоносителем разместить вдоль стен ёмкости, работать хуже накопительный бойлер не станет.

Домашние мастера постоянно придумывают новые конструкции устройства. Существует вариант, позволяющий обойтись без труб для теплоносителя. В этом случае используют две ёмкости, имеющий различный диаметр. Их вставляют друг в друга, в меньшую подают холодную воду, а теплоносителю отводится место между их стенками.

Чертежи бойлера косвенного нагрева

Народные умельцы используют различные способы изготовления интересующих нас приспособлений. Бойлер косвенного нагрева без лишних трудозатрат реально соорудить своими руками по одному из предложенных далее вариантов:

1. 1. Внутрь бака устанавливаются трубы определенного диаметра. Их можно разместить в центральной части накопительного резервуара или вдоль его боковых поверхностей. Во втором случае скорость нагрева воды будет немного выше.
2. 2. Монтаж змеевика. Принцип работы устройства останется тем же. Но эффективность работы агрегата увеличится. Змеевик обычно делают из   трубы (металл, пластик). Ее просто потребуется изогнуть, чтобы получить спиралевидный элемент.
3. 3. Использование двух (разных по геометрическим параметрам) емкостей. В данном случае трубы не нужны. Требуется в бак с большим объемом вставить емкость меньшего размера. Теплоноситель в подобной конструкции перемещается между стенками используемых баков.

Самодельный водонагреватель

Наиболее эффективными в применении признаются системы косвенного нагрева со змеевиком. Суть в том, что изогнутая труба характеризуется большой длиной. Это дает возможность использовать потенциал теплоносителя по максимуму. Кроме того, сделать самому бак со спиральным элементом проще всего. Об этом далее.

Конструкция

Устройство бойлера очень обычное. В баке из материала, не подверженного коррозии, размещен теплообменник в виде змеевика или бака маленьких размеров. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, во многих случаях из меди.

Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды размещен снизу бака и оснащен клапаном обратного типа, через него же, с помощью обводного вентиля, выполняют слив. Выводной сгон для горячей воды размещают сверху бака.

Стены бака Для уменьшения теплопотерь необходимо прекрасно утеплить. Для этого можно использовать различные материалы, но самый прекрасный вариант — полиуретан, он обладает хорошими качествами тепловой изоляции, при этом не боится влаги, прекрасно гасит шум воды, возникающий при нагреве, надежный и экологично безопасен.

Чтобы сделать бойлер собственноручно проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть внушительных размеров и заполнить пространство между ними полиуретановой пеной из баллона.

Чтобы провести измерения и регулировки температуры бойлер оснащают термометром и термостатом. Подобный элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы выполнить меньше внутреннюю коррозию, можно тоже встроить в бак магниевый анод, предназначенного для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в точках продажи бытовой техники.
