Каталитический обогреватель: конструкция и принцип работы

Газовый обогреватель какой фирмы выбрать

За мировое лидерство на этом поприще борются различные компании, но среди них имеются явные фавориты, чье оборудование распространено во многих странах.

Среди лучших представителей сегмента находятся:

Первая компания имеет свою штаб-квартиру в Гонконге, но ее филиалы распространены во всем мире. Крупные офисы находятся в Японии, Литве, Корее, Польше и Китае. Основная специализация этой корпорации — климатическое оборудование. В ее ведомстве существует большое конструкторское бюро и лаборатории по экспериментальному дизайну.

Еще одним концерном, берущим начало в Азии, является компания Timberk, которая существует с 2004 года. Маркетинговая сеть охватывает всю Восточную Европу, Россию, и страны СНГ. Ассортимент насчитывает более 120 наименований климатической продукции, включая сплит системы и обогреватели.

Узкоспециализированной фирмой с отечественным производством и экспортом в ближнее зарубежье выступает компания «Следопыт». Работая с 1991 года, она сосредоточила свою деятельность на туристическом оборудовании и снаряжении, неотъемлемой частью которого являются компактные обогреватели на газу.

Инновационные технологии активно применяет и итальянская компания Siabs, чьи модели не имеют аналогов и надежны в эксплуатации.

Как выбрать ИК керамический обогреватель на газе

  • Расход газа – приблизительные затраты бытовой модели 125-150 гр/час. Зная этот показатель, можно подсчитать какие материальные затраты потребуются для работы устройства.
  • Основное предназначение – промышленные модели не подходят для обогрева жилых помещений. Коротковолновое излучение негативно влияет на самочувствие человека.
  • Эффективность газо-керамических излучателей – теплоотдача прибора зависит от наличия дополнительных функций. Устройство с вентилятором обдува быстрее прогревает помещение. При этом расход газа практически не увеличивается.
  • Безопасность – миниатюрные туристические обогреватели имеют пыле- и влагозащищенный корпус. Некоторые неудобства создает необходимость ручного розжига. Бытовые и промышленные обогреватели обязательно должны иметь датчик утечки газа и контроля над содержанием углекислоты в кислороде. Использование обогревателя без сигнализатора запрещается.
  • Производительность – расчет мощности выполняется по формуле 100 Вт=1 м² отапливаемой площади. Для подсчетов производительности устройства для отопления промышленных помещений, учитываются поправки на высоту потолков и наличие источников теплопотерь здания.

Заявленный срок эксплуатации устройства 30 лет. Это допустимо только при приобретении обогревателя надежных зарубежных и отечественных производителей. Особенно осторожным необходимо быть ввиду большого количества подделок.

Популярные марки газо-керамических излучателей

Согласно количеству продаж, спросом пользуется следующее оборудование:

  • Российского производства – можно выделить продукцию компании . Ассортимент излучателей включает кемпинговые обогреватели, мощные промышленные и бытовые модели. Потребители отметили высокое качество сборки и простоту эксплуатации.
  • Корейского производства – на отечественном рынке представлены продукцией всемирного лидера в производстве климатической техники . Модели Kovea отличает высокая производительность, присутствие многоступенчатой системы защиты, комфортное управление.
  • Польской сборки – крупные европейские концерны, расширяя производственные мощности, предпочитают собирать отопительные приборы в других странах. Это касается крупных концернов, типа . Сборка в Польше уменьшает качество готовой продукции, но и существенно влияет на стоимость, делая ее более приемлемой для отечественного потребителя.
  • Китайские обогреватели – стоят приблизительно на 30% дешевле отечественных аналогов и порядка 40-50% ниже зарубежной продукции. На этом преимущества заканчиваются. Попали в рейтинг обогревателей за счет того, что большое количество покупателей необдуманно соблазняются низкой стоимостью устройств и покупают их.Ремонту излучатели не подлежат. Сервисные центры зачастую не берутся обслуживать китайские модели. Следует учесть, что некоторые обогреватели, снабженные портативными баллонами, имеют специфический разъем для подключения. Следовательно, не могут работать на газовых баллонах, изготовленных другими производителями.

Влияние на самочувствие человека

Справедливости ради, стоит отметить, что вред в основном связан с неправильной эксплуатацией устройства и нарушением некоторых рекомендаций:

Время непрерывного обогрева не должно превышать 12 часов

В процессе отопления важно обеспечить достаточный приток свежего воздуха в помещение. Первое включение лучше выполнить в присутствии специалиста

Особенно это касается ситуации, когда излучатель подключен к магистральному газу. Рабочая температура нагревательной панели 900°С. Необходимо обезопасить устройство от случайного прикосновения людей (особенно детей) к нагревательному элементу.

Необходимо обезопасить устройство от случайного прикосновения людей (особенно детей) к нагревательному элементу.

Газовый обогреватель – каталитический или керамический?

Отличие каталитического газового обогревателя от керамического заключается в том, что при работе первого используется беспламенное горение. В результате влияние на микроклимат в помещении минимальное. Поэтому для обогрева жилых помещений лучше использовать именно каталитический излучатель.

Сравнение газовых ИК керамических с каталитическими обогревателями показало явное превосходство последних. Беспламенный процесс горения уменьшает расход газа, при сохранении КПД и теплоотдачи. Единственным недостатком остается высокая стоимость каталитического оборудования, связанная в первую очередь с тем, что оно является новинкой на рынке климатической техники.

ТОП-3 напольных газовых обогревателей

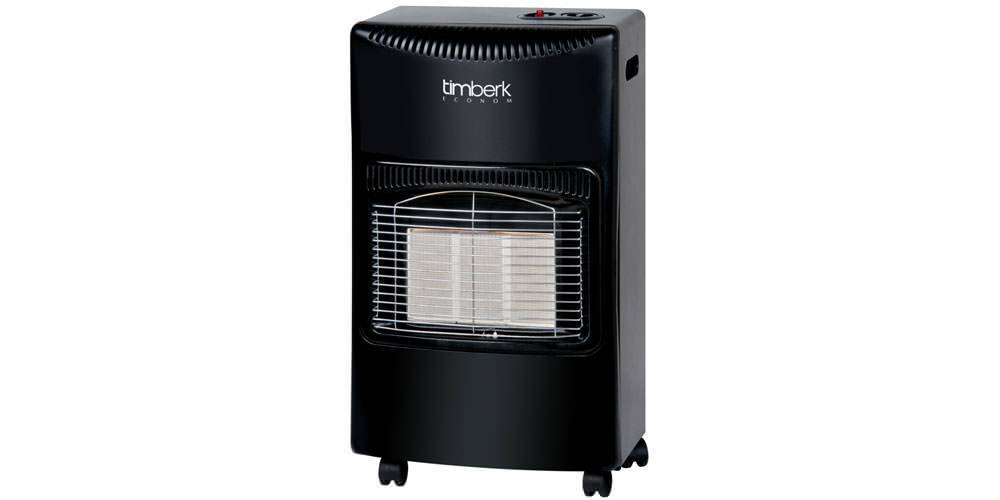

Timberk TGH 4200 M1

Открывает рейтинг модель компании Timberk, имеющая минимальную мощность 1,55 кВт и максимальную 4,2 кВт. Она рассчитана на обогрев помещения площадью до 60 м². Топливо — пропан, бутан. Расход газа — 0,31 кг/ч. Внутри прибора может поместиться газовый баллон до 15 кг (его нужно приобрести отдельно). Три уровня силы нагрева. Обогреватель имеет функцию инфракрасного обогрева, систему контроля уровня СО2, систему отключения при опрокидывании, газ-контроль и пьезорозжиг. В комплект поставки входят редуктор и газовый шланг. Все переключатели находятся в верхней части корпуса, поэтому возможен быстрый доступ к настройкам.

Плюсы:

  • пьезоэлектрический розжиг;
  • блокировка подачи газа без огня;
  • прочный, качественный корпус;
  • небольшой расход газа.

Минусы:

  • сильный напор газа гасит запальную свечу;
  • иногда происходит произвольное выключение устройства;
  • газовый баллон нужно покупать отдельно;
  • со временем осыпается керамика;
  • без баллона легко опрокидывается;
  • чувствуется запах газа.

Модель хорошо справляется с обогревом большого помещения при небольшом расходе газа (300 г/ч). Но вот отсутствие баллона в комплекте поставки — это минус, хотя за такую цену вряд ли мы можем требовать большего. Прибор не лишён недостатков, при его работе чувствуется запах газа, периодически он выключается сам. Цена — 6 тыс. рублей.

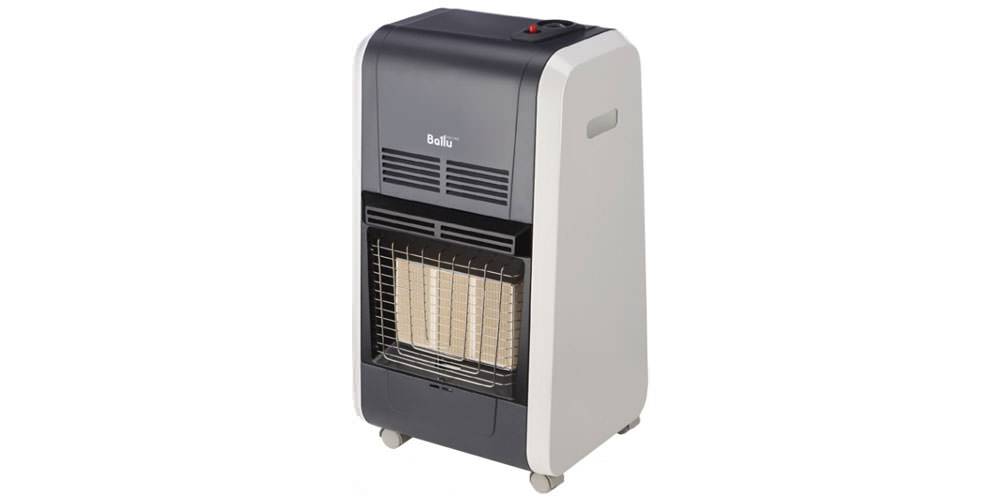

Ballu BIGH-55

Модель выпускается в России, минимальная мощность — 1,55 кВт, максимальная — 4,2 кВт, рассчитана на обогрев помещения с площадью 60 м². Использует пропан или бутан. Расход газа составляет 0,3 кг/ч. В прибор помещается газовый баллон до 27 кг — это больше, чем в Timberk TGH 4200 M1 (всего 15). Особенность техники — возможность одновременного инфракрасного и конвективного теплообмена (технология Fast Heat). Источник теплового излучения — панель в передней части корпуса из высокопрочной керамики класса «А». Конвективный поток выходит через перфорацию в верхней части обогревателя. Бесперебойная работа на протяжении многих лет достигается многоуровневой системой безопасности, куда входят: защитная термопара для контроля пламени, датчики аварийного отключения при опрокидывании и превышении уровня углекислого газа. Специальный фиксатор предотвращает случайное выпадение баллона при перемещении обогревателя. В комплект поставки входят редуктор давления и газовый шланг.

Плюсы:

  • большой газовый баллон на 27 кг;
  • очень быстро нагревает помещение;
  • усиленный газовый клапан;
  • высокопрочная керамическая панель.

Минусы:

  • затруднённый первый розжиг от нового баллона;
  • необходимо проветривать помещение после выключения прибора;
  • керамическое покрытие осыпается, если хранить в помещении с высоким уровнем влажности.

Модель высокоэффективная, с большим баллоном на 27 кг при невысоком расходе — всего 300 г/ч, без дозаправки его хватит явно дольше, чем Timberk TGH 4200 M1. Но после покупки или после замены газового баллона нужен специалист, чтобы первый раз разжечь устройство — с этим большие проблемы. В помещении накапливается неприятный запах после завершения работы, так что комнату нужно проветривать. Цена — 6700 рублей.

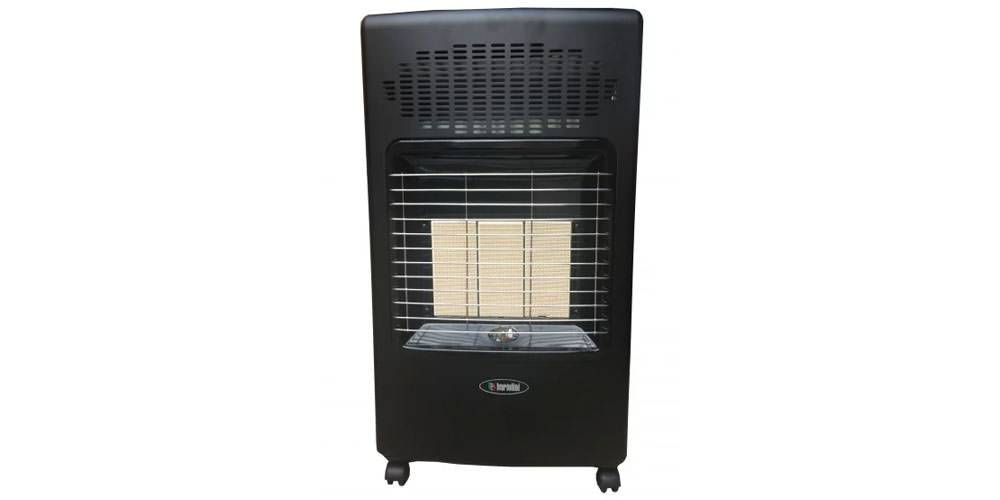

Bartolini Pullover I

Модель компании Bartolini имеет минимальную мощность 1,6 кВт, а максимальную — 4,2 кВт. Рассчитана на обогрев помещения с максимальной площадью 50 м², а это меньше, чем в Ballu BIGH-55 и Timberk TGH 4200 M. Использует пропан, бутан. Расход газа составляет 0,3 кг/ч. В прибор помещается газовый баллон до 27 кг. Керамические панели газового обогревателя, выполненные по специальной технологии, обеспечивают полное сгорание газа: вредные продукты сгорания и запах в помещении отсутствуют в отличие от Ballu BIGH-55. Газовый обогреватель Bartolini Pullover I оборудован такими датчиками контроля безопасности: измерения уровня пламени, автоматического отключения при наклоне, измерения уровня кислорода. При повышении концентрации углекислого газа в воздухе на 1,5% обогреватель автоматически отключится. Есть системы газ-контроль, пьезорозжиг. В комплект поставки входят редуктор и газовый шланг, газовый баллон нужно приобретать отдельно.

Плюсы:

  • запах газа не слышен;
  • не требует проветривания после окончания работы;
  • привлекательный дизайн;
  • хорошее качество сборки.

Минусы:

  • небольшая максимальная площадь обогрева;
  • большой вес;
  • со временем осыпается краска на передней решётке.

Модель качественно собрана, долго прослужит в отличие от своих аналогов. Прибор обогревает меньшую площадь, чем конкуренты, но со своей работой справляется отлично, хотя во время обогрева сжигает много кислорода в комнате. Зато нет запаха газа, разжигается легко, выглядит красиво. Цена — 10500 рублей.

Как происходит каталитический обогрев

Тепло в отопительных приборах такого типа вырабатывается вследствие окисления топлива, которое поступает на каталитическую пластину – она является главной деталью обогревателя.

Процесс выработки тепла таким способом называют «сжиганием кислорода» – оно осуществляется при соприкосновении с нагревателем. Хотя на горение это совсем не похоже, так как пламя при этом не образуется – это по своей сути химическая реакция.

Принцип действия обогревателя заключен в следующем:

  1. После включения происходит постепенный нагрев каталитической пластины из стекловолокна или микропористой керамики до 200-500°С.
  2. В это же время в камере сгорания нагревается воздушно-топливная смесь.
  3. Пары от смеси подаются на катализатор, где и запускается химическая реакция, способствующая образованию тепла.

Несмотря на небольшие размеры, беспламенное каталитическое горение способно вырабатывать значительное количество тепловой энергии

И, что особенно важно, при этом не образуется угарный газ и не уменьшается уровень кислорода

Плюсы и минусы каталитических приборов

Как и любому виду оборудования, каталитическим обогревателям свойственен ряд преимуществ и недостатков, которые нужно учитывать при выборе.

Устройства имеют много положительных сторон:

  • компактность и небольшой вес – габариты и удобная конструкция большинства моделей позволяют легко передвигать и устанавливать приборы, портативные варианты без проблем помещаются в багажник авто или небольшую походную сумку;
  • экологичность – благодаря тому, что обогреватели не выделяют вредных продуктов горения и неприятных запахов, в помещении сохраняется здоровый микроклимат, риск отравления угарным газом полностью отсутствует;
  • безопасность – отсутствие пламени в процессе работы исключает вероятность пожара, прибор можно без опасения использовать в доме, в палатке, на складе, в промышленном цеху;
  • экономичность – работая на полную мощность, аппараты расходуют 100-300 г топлива в час, во многих моделях производительность можно регулировать;
  • доступность топлива – баллон можно легко приобрести или заправить газом на любой автозаправочной станции;
  • простота устройства – конструкция лишена сложных механизмов, все устроено максимально просто и понятно.

Но есть и отрицательные нюансы. Самый существенный минус – ограниченный срок эксплуатации. Хотя маркетологи утверждают, что пластина способна работать вплоть до 8 лет, на практике, по заявлениям ряда пользователей, сроки не превышают 2500 часов, что связано с постепенным выгоранием катализатора в процессе обогрева.

При условии круглосуточного использования прибора ресурс катализатора исчерпается примерно спустя 5 месяцев работы. Целесообразность замены вышедшей из строя пластины сомнительна: это будет стоить 2/3 от цены нового прибора.

Второй недостаток – серьезная зависимость от качества топливной смеси. Плохо очищенное топливо сказывается на эффективности обогрева и сокращает продолжительность службы оборудования, быстро приводя его в негодность.

Многие потребители относят к недостаткам высокую стоимость каталитических газовых приборов. В среднем обогреватель такого типа мощностью 2900 Вт стоит около 11000 рублей.

Каталитическое оборудование нежелательно ставить в спальнях, помещениях с повышенной влажностью, рядом с легковоспламеняющимися предметами. На нем нельзя сушить мокрую обувь и одежду

Несмотря на безопасность каталитического оборудования, в процессе использования необходимо придерживаться правил эксплуатации, рекомендованных производителем.

Также рекомендуем посмотреть советы по безопасной эксплуатации баллонного газа в квартире.

Разновидности каталитических горелок-обогревателей

Существует несколько разновидностей каталитического оборудования, отличающегося по принципу работы и используемому топливу. Внутреннее устройство влияет на технические и эксплуатационные характеристики.

Газовый, бензиновый, мультитопливный обогреватель, какой вариант предпочтительнее?

Отопительное оборудование, использующее катализатор для окисления топлива, можно разделить на три основных категории:

  • Газовые обогреватели – модели, работающие от баллона со сжиженным газом. Технические характеристики позволяют использовать пропан-бутановую смесь. Чаще всего применяются для гаража, загородного дома. Мощные обогреватели используются для обогрева строительных объектов, автомастерских и т. д. При сжигании газовоздушной смеси не выделяется копоти и вредных примесей. С помощью газовых нагревателей рекомендуется отапливать помещения с площадью более 20 м². Максимальная производительность модели, дополнительно оснащенной ТЭНом и тепловентилятором, достигает 4,9 кВт.
  • Каталитические обогреватели на бензине – имеют встроенный резервуар для топлива, соединяющийся с каталитическим патроном. Пары бензина поступают непосредственно на катализатор, где и происходит окисление. Обладают небольшими габаритами, поэтому пользуются особой популярностью у рыбаков, охотников, тех, кто занимается спортивным туризмом и просто любит отдыхать на природе в палатке.Некоторые модификации дополнительно снабжены функцией приготовления пищи. В таком случае сверху горелки устанавливается варочная панель.
  • Обогреватели на техническом спирте и сухом горючем – малогабаритные модели, предназначенные для полевых условий. В процессе беспламенного горения выделяется достаточное количество тепла, чтобы нагреть руки, просушить одежду, подогреть воду и разогреть еду.Туристические обогреватели каталитического типа горения, имеют вес около 1-1,5 кг. В конструкции предусмотрен отсек для установки газового баллона или встроена емкость для спирта.

Помимо однотопливных моделей, существуют каталитические мультитопливные обогреватели-горелки с электроподжигом. Модификации предназначены для работы с любым видом жидкого и газообразного топлива. Мощность горелки обычно не больше 0,5- 1,2 кВт.

Инфракрасный или обычный обогреватель?

ИК излучатели оснащены тепловыми керамическими панелями и отражателем, обеспечивающим локальное точечное воздействие. В основе работы лежит преобразование тепловой энергии в инфракрасное излучение.

Модели предназначены для дома, обогрева открытых площадок и т.д. В основном инфракрасный обогреватель каталитического типа потребляет газ, что и обеспечивает высокую производительность устройства.

Бытовые каталитические обогреватели на жидком топливе или газе не использующие принцип инфракрасного излучения, также востребованы. В модельном ряде присутствуют как миниатюрные переносные устройства, так и большие установки, габаритами напоминающие котел.

Принцип работы оборудования связан с нагревом воздуха в помещении. Поэтому для увеличения производительности мощные установки укомплектованы тепловентиляторами.

Опыт использования показывает, что инфракрасные установки на баллонном газе оптимально подходят для обогрева помещений свыше 20 м². Хотя устройство имеет высокий класс безопасности, производитель не рекомендует его применение для небольших жилых комнат.

Виды отопителей и их основные характеристики

Газовые обогреватели для дачи с баллоном подразделяются виды в зависимости от конструктивных особенностей и назначения. Рассмотрим модели, подходящие для применения на садовом участке.

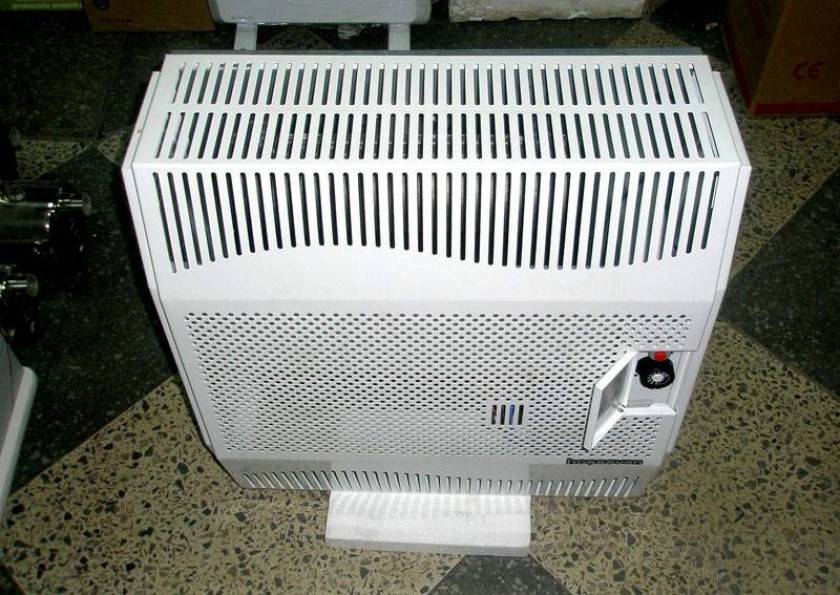

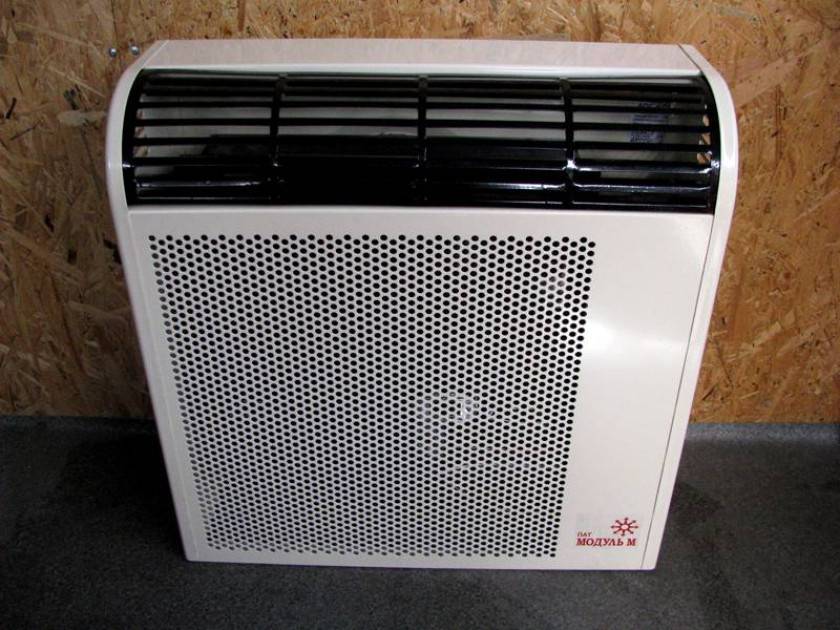

Газовое конвекторное устройство

В конвекторе происходит нагревание металлического кожуха при помощи сгорания топлива. Кожух отдает тепло воздушным потокам, проходящим через решетку воздухозаборника.

Выделяющиеся в результате сгорания газы выводятся через вытяжную трубу на улицу.

Есть конвекторы с коаксиальным принципом поступления воздуха, то есть воздух в устройство поступает не из помещения, а снаружи

Конвекторы оборудуются автоматической регулировкой температуры. Термодатчики реагируют на тепло в комнате и включают или останавливают подачу топлива в камеру сгорания. В камере установлен постоянно работающий запальник. Чувствительность датчиков позволяет регулировать температуру с разбросом всего в два градуса. Благодаря этой системе в помещении поддерживается стабильный тепловой режим.

Теплообменник конвектора защищен решеткой от случайного прикосновения к горячему кожуху

В мощных приборах дополнительно устанавливаются вентиляторы, которые ускоряют продвижение воздуха. Таким образом, достигается равномерное прогревание комнаты по всему периметру.

К сведению! Эта система регулировки намного чувствительнее паровой системы отопления. В паровом котле установлены датчики, реагирующие на температуру теплоносителя, а не воздуха в помещении.

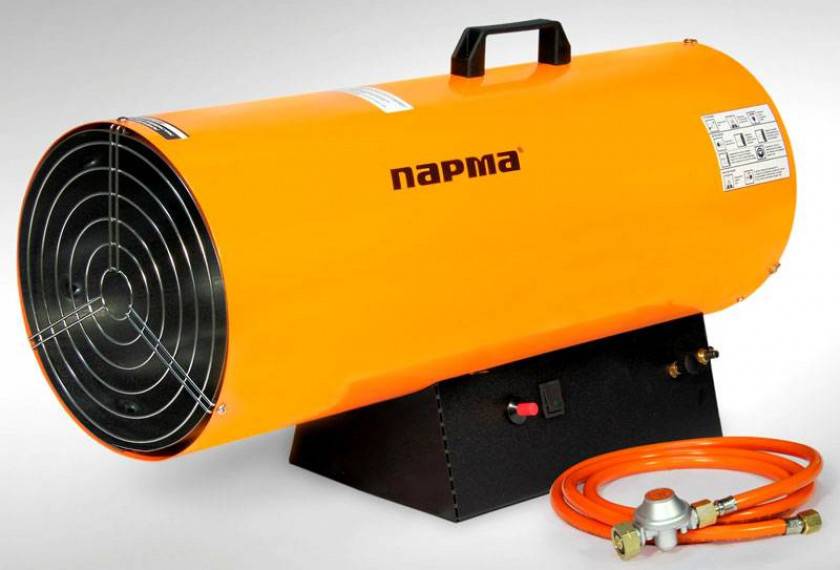

Тепловая пушка на газовом топливе

Газовая пушка – мощное устройство, позволяющее быстро разогревать воздух в большом помещении и на площадке во дворе.

Такие устройства на даче используют в следующих целях:

  • для быстрого прогрева большой площади. Например, на даче с помощью пушки можно быстро согреть веранду перед приемом гостей;
  • для экстренной просушки подвалов и стен после весеннего паводка, быстрого становления цементного раствора во время ремонтных и строительных работ;
  • для согревания открытого пространства в пределах участка. Такой агрегат пригодится, если необходимо срочно спасать цветущий сад от последних заморозков.

К сведению! Пушка на газовом топливе способна длительное время поддерживать стабильную температуру даже при сильном ветре и дожде.

В пушке устанавливаются мощные вентиляторы, осуществляющие подачу воздуха

В большинстве современных моделей установлены термодатчики и термостат. Такой отопитель можно на время оставить без присмотра.

Статья по теме:

Обогреватели для дачи: какой лучше, отзывы. Как обогреть дачный домик, если установка автономного отопления не рациональна? Проблему решат мобильные обогреватели для дачи. А какой лучше выбрать мы постараемся рассказать в данном материале.

Каталитический газовый обогреватель для дачи: экологичное решение

Принцип действия каталитического обогревателя состоит в использовании катализатора, нанесенного на металлическую нагревающуюся пластину. Роль покрытия играет стекловолокно или специальный трехкомпонентный состав, вступающий в экзотермическое взаимодействие в процессе окисления. Этот процесс является беспламенным.

Каталитические обогреватели могут работать на баллонном и сетевом газе, бензине

Эффективность прибора достаточно высока – он может обогревать помещение площадью до двадцати пяти квадратных метров. При этом отсутствие продуктов горения делает устройство экологически чистым и совершенно неопасным для здоровья человека. Для более эффективной работы некоторые модели снабжаются вентилятором.

В магазинах туристического снаряжения есть возможность купить портативный газовый обогреватель подобного типа для использования в походных условиях.

Такой обогреватель пригодится в палатке или охотничьем домике

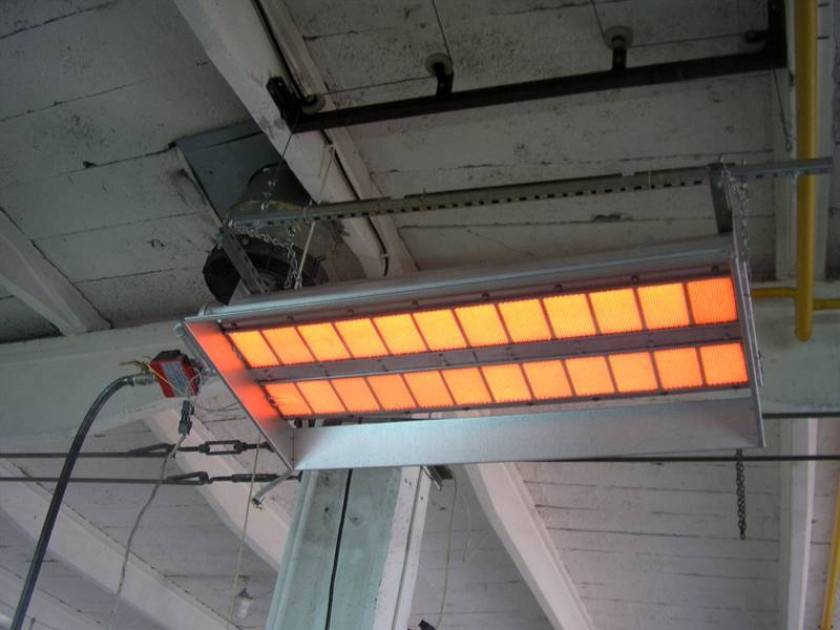

Инфракрасные газовые обогреватели от баллона и принципы их работы

Действие этого прибора похоже на воздействие солнечной энергии без ультрафиолета. Волны в инфракрасном диапазоне взаимодействуют не с воздушной массой, а с предметами и живыми объектами, нагревая их поверхность. В свою очередь, разогретые объекты отдают тепло воздуху. Переносные инфракрасные обогреватели снабжены рефлектором и редуктором, нагревательным элементом.

В некоторых вариантах исполнения они могут выступать и в качестве осветительного прибора

Полезный совет! Мощность инфракрасного прибора рассчитывается, исходя из формулы 1 кВт х 10 м2. В случае недостаточной теплоизоляции здания мощность следует увеличить примерно в полтора раза.

Статья по теме:

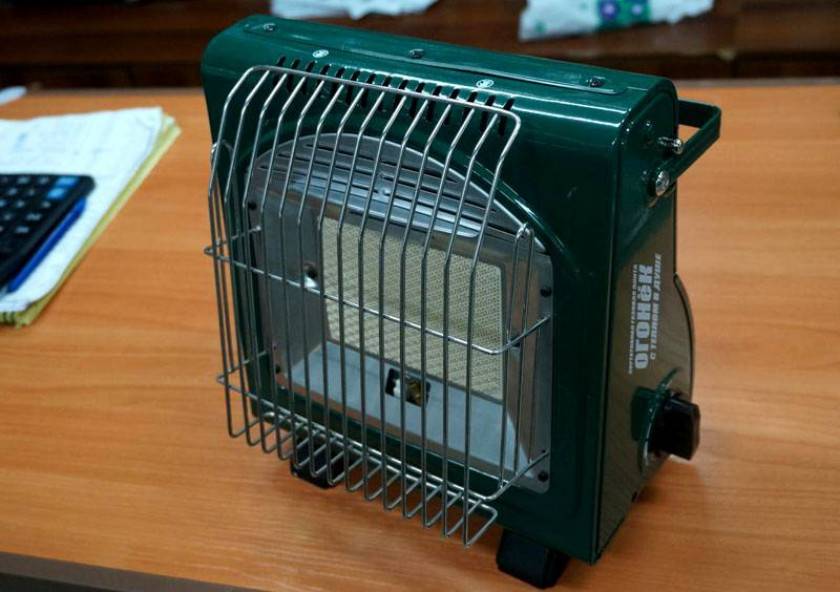

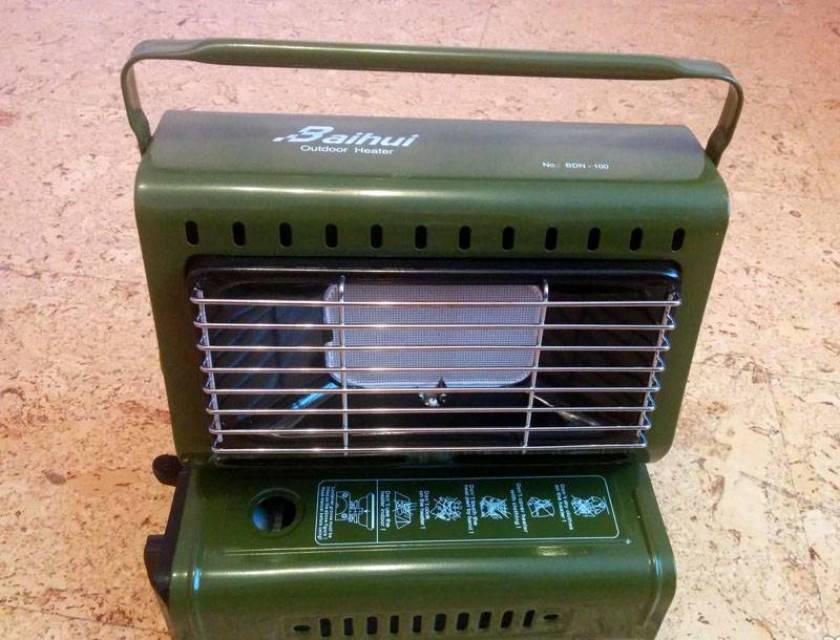

Газовый отопитель для палатки

Вариант туристического обогревателя является, пожалуй, наиболее безопасным. Прежде всего, он изначально сконструирован для создания тепла в закрытом помещении платки, соответственно нет риска воспламенения других предметов, отравления угарным газом и т.д.

Подробнее…

Большинство моделей оснащается пьезоподжигом, что исключает необходимость использования спичек или зажигалки – инструмент для создания искры всегда будет под рукой. Некоторые пользователи отмечают, что при сильном морозе калорифер теряет мощность и поступающий в отопитель для палатки газ перестает испаряться. В таком случае требуется прогреть трубку подачи топлива несколькими спичками или таблеткой сухого спирта.

Важно оставлять вентиляционное сообщение с наружным пространством. Это позволит:

  1. Избежать образования конденсата внутри палатки, что не даст вещам отсыреть.
  2. Обеспечить своевременный отвод углекислого газа, который пагубно сказывается на общем состоянии организма.

Среди плюсов газового отопителя выделяют:

  • скорость нагрева пространства;
  • хорошее высушивание одежды;
  • возможность нагреть пищу и воду.

К минусам относят:

  • сравнительно высокую стоимость прибора и самих топливных баллончиков;
  • необходимость замены баллончика ночью.

Выводы и полезное видео по теме

Рекомендации по выбору приборов, основные конструктивные различия моделей:

Целесообразность, плюсы и минусы применения каталитического обогревателя в следующем видео:

Процесс нанесения катализатора на поверхность пластины в домашних условиях:

Как происходит каталитическое горение – наглядный эксперимент в следующем ролике:

Газовые теплогенераторы каталитического типа – отличный вариант для временного отопления различных помещений, обогрева гаражей, палаток, теплиц. Они полностью безопасны: в процессе их работы не выделяются вредные продукты горения и неприятные запахи.

Большой выбор размеров и конструкций позволяет легко подобрать прибор, как для стационарного использования, так и тот, который можно без проблем взять с собой в дорогу. При выборе каталитического обогревателя нужно ориентироваться на эксплуатационные характеристики помещения, индивидуальные требования, финансовые возможности

Также важно отдавать предпочтение надежным производителям, имеющим положительную репутацию на рынке

Пользуетесь газовым обогревателем с каталитической пластиной и хотите поделиться своим мнением о целесообразности покупки такого прибора с другими пользователями? Расскажите о плюсах и минусах, выявленных в процессе эксплуатации, добавляйте уникальные фото вашей модели обогревателя в блоке , расположенном ниже.
