Чем хорош керамический дымоход + разбор основных правил его монтажа

Преимущества

Керамические дымоходы трехслойной конструкции впервые использовали во Франции в 1980-х годах, спустя десятилетие они охватили американский строительный рынок, а в России пришли лишь в начале 2000-х. Российские эксперты встретили новинку настороженно, но после глубокого изучения эксплуатационных качеств, проверки зимними холодами пришли к мнению, что керамическая труба для дымохода имеет следующие достоинства:

  • Универсальность. Благодаря высокой терм устойчивости и изменению толщины стенок, трубы из керамики выдерживают температуру до 1000 градусов. Поэтому их применяют для печей, каминов и котлов, работающих на любом виде топлива. Специально для низкотемпературных котлов выпускают трубы с тонкими стенками, в которых не происходит снижение тяги.
  • Пожаробезопасность. Огнеупорные качества керамики и использование изоляционного материала снижают риск возникновения возгорания.
  • Энергоэффективность. За счет высоких теплоизоляционных качеств керамики, труба не остывает в процессе эксплуатации, благодаря чему поддерживается нормальный уровень тяги и экономится топливо.
  • Долговечность. Заявленный производителями срок эксплуатации керамических дымоходов составляет 50 лет и более. Устойчивость к коррозии, плесени и грибку делает этот вид труб наиболее долговечными и простыми в уходе.
  • Быстрый прогрев. Даже после длительного простоя, с помощью керамического дымохода можно растопить огонь и обогреть дом за считанные часы.

    Собранный дымоход из керамики

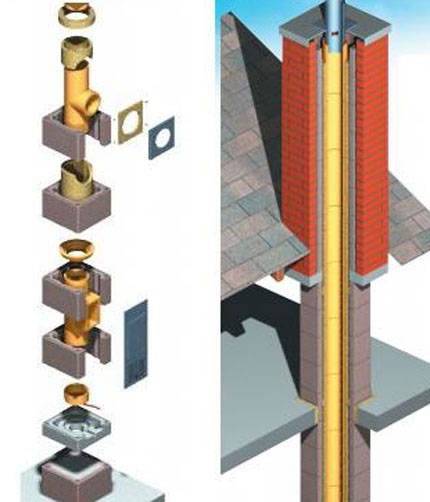

    Ассортимент элементов для сборки керамического дымохода

Правила монтажа

О том, как правильно сделать дымоход в частном доме, подробно написано в строительных нормах и правилах. Это нормативные документы, в соответствии с которыми должны производиться строительные и монтажные работы.

Перед началом установки устройства необходимо убедиться в соответствии площади частного дома и высоты потолков требованиям пожарной безопасности. Высота потолков должна составлять не менее 2 м, а площадь здания — 7,5 м³.

Наличие вентиляционного канала — обязательное условие. В ванной комнате двери должны открываться наружу. Также там не должно быть розеток и выключателей.

Чтобы обеспечить правильное функционирование дымохода, монтаж нужно проводить, соблюдая требования:

  • дымоход не должен проходить там, где находятся электрические провода, трубы водоснабжения и канализации;
  • с целью сохранения тепла большая часть изделия должна находиться внутри дома;
  • все элементы конструкции следует выполнять из материалов, устойчивых к высоким температурам;
  • используйте кронштейны для крепления к стене, чтобы дымоход не прогибался;
  • при составлении схемы дымохода учитывайте, что ко всем стыкам труб должен быть обеспечен беспрепятственный доступ.

Пошаговая инструкция монтажа дымохода через крышу включает в себя следующие этапы:

  1. Расчет масштаба и протяженности конструкции.
  2. Присоединение труб при помощи переходника к отопительному устройству.
  3. Установка на потолке термоизоляции в месте выхода трубы на крышу.
  4. Работа с конусной крызой, подходящей для уровня ската крыши частного дома.
  5. Монтаж окапника в месте стыковки трубы с крышей.
  6. Установка на трубу конуса и оголовка.

При монтаже дымохода через стену должны быть соблюдены данные этапы работы:

  1. Создание отверстия в стене для выхода трубы.
  2. Прикрепление переходника с помощью герметика.
  3. Установка кронштейнов.
  4. Сборка вертикальной части дымохода с использованием хомутов.
  5. Окапник, конус и оголовок монтируем, как при строительстве дымохода через крышу.

Для проверки оборудования необходимо вызывать специалиста не менее 1 раза за отопительный сезон.

Предварительный расчет дымохода и схема установки

Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения

Высота дымохода и расположение на кровле

При определении места, в котором он должен располагаться, важно принять во внимание следующее:

  1. В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
  2. Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
  3. Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
  4. Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

  1. Согласно строительным нормам и правилам сэндвич система должна иметь высоту не менее 5 м.
  2. При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
  3. При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
  4. В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Особенности выбора дымохода

Чтобы правильно подобрать данное приспособление для отопительной системы, вам необходимо изучить перечень параметров, которыми должны обладать данные дымоходы.

В данный перечень входят:

  • Показатели рабочих температур, которые должны составлять от минус пятидесяти до ста десяти градусов по Цельсию.
  • Показатели рабочего давления, которое должно составлять от пятнадцати бар.
  • Показатели радиусов изгибов. Этот показатель должен составлять от трёх до пятнадцати сантиметров.
  • Показатели теплопроводимости в семнадцать Ватт на один метр-Кельвин.
  • Показатели шероховатостей поверхностей, которые должны составлять ноль целых восемь тысячных единиц.
  • Показатели безопасности, то есть пожароустойчивости.
  • Показатели износоустойчивости.
  • Устойчивость к атмосферным явлениям, таким как дождь, град, снег и ветер.
  • Устойчивость к образованиям грибков и плесени.
  • Устойчивость к влажности.
  • Устойчивость к сильному ветру.

Проведение дымохода через потолочные перекрытия и крышу

Образование трещин керамической части дымохода предотвращается благодаря «расстыковке» дымохода и перекрытия. Для этого рекомендуется использовать плиту из минерального волокна, которая помимо предотвращения чрезмерного нагревания граничащих с дымоходом частей здания также усиливает горизонтальную фиксацию и стабильность положения системы.

При проведения дымохода через крышу соблюдайте указания инструкции для фиксации дымохода. Для обеспечения свободной подвижности дымохода от основания до верхней точки и исбежания растрескивания керамической трубы следует применять изоляционные маты толщиной минимум 10 мм в местах соприкосновения конструкции дымохода с другими частями здания (например, стенами).

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

  1. Сначала вы готовите канал под дымовую трубу.
  2. Затем вы собственно устанавливаете дымоход.
  3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

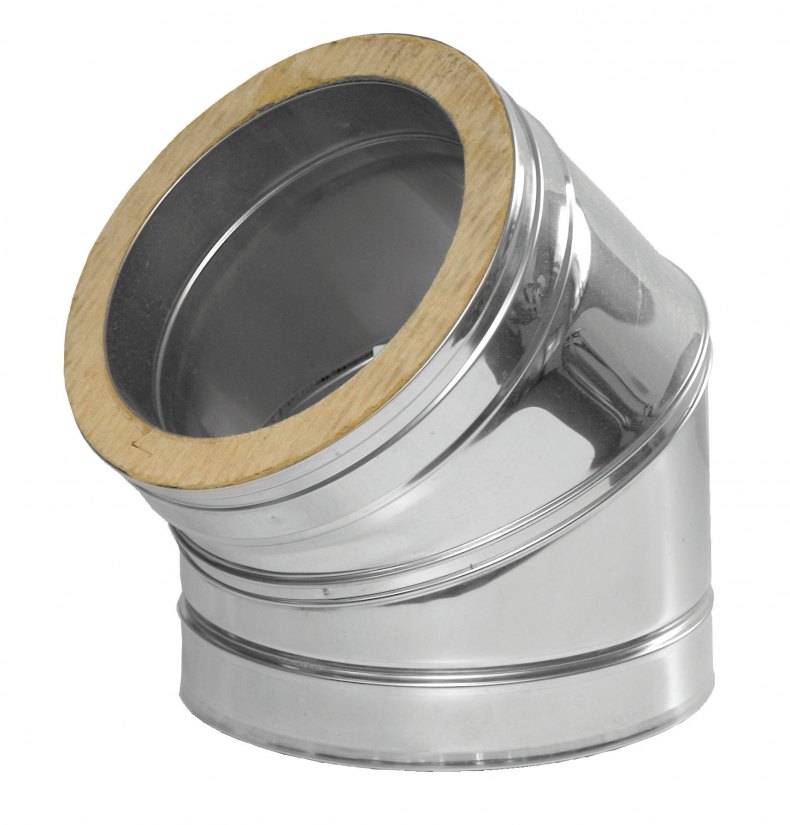

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

  • Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
  • Разместите на наружной стене крепежные элементы в метре друг от друга.
  • Подсоедините входную часть дымохода к отопительному прибору.
  • Выведите изогнутое колено трубы из помещения.
  • Смонтируйте конденсатор.
  • Зафиксируйте трубу на стене.
  • Установите оголовок и защиту дымохода.

Блочные керамические дымовые трубы

Так, установка каминов и дымоходов иногда осуществляется при помощи специальных блочных керамических труб.Технические характеристики блочных керамических дымоходов. Каналы вентиляции этих дымоходов представлены блоками, выполненными из бетона малого веса. На сегодняшний день существует широкий выбор образцов, и каждый сможет подобрать для себя нужный по высоте и размеру.

Соединяют эти блоки при помощи вертикального армирования, а внутрь помещают трубу из керамики и теплоизоляцию, представленную негорючими материалами. Вариантов по изготовлению керамической трубы может быть несколько, все зависит от производителя, который рекомендует применять ту или иную технологию к конкретному образцу. Поэтому единой системы устройства нет.

Площадь поперечного сечения

Значение этого параметра можно вычислить, зная высоту дымохода h(м) и тепловую нагрузку горелки по формуле: S = (K ⋅ Q) / (4,19 ⋅ √h), где К — эмпирический коэффициент, численно равный 0,02–0,03, а Q (кДж/ч) — производительность прибора, указанная в паспорте, h(м) — высота дымохода.

Если действовать проще, без формул, то следует взять за основу следующие значения для сечения дымоотводящего канала, сложенного из кирпича (сечение круглых каналов должно быть точно такой площади):

  • для агрегата мощностью до 3,5 кВт — 140×140 мм;
  • для мощности от 3,5 до 5,2 кВт — 140×200 мм;
  • для мощности от 5,2 до 7,2 кВт — 140×270 мм.

Значительное превышение расчетной величины ведет к ухудшению тяги и, как следствие, к нестабильной работе отопительного оборудования. Меньший диаметр грозит плохим отведением угарных газов и прочих продуктов горения и даже к полному прекращению этого процесса.

Дымоходы: виды, особенности

Дымоход является инженерной системой, совмещаемой с печами, обогревательными котлами и каминами. Разница давления, возникающая на его входе и выходе, в системе возникает естественная. Существуют различные классификации дымоходов.

В зависимости от материала изготовления различают дымоходы:

  • кирпичные;
  • металлические;
  • керамические;
  • асбестовые;
  • полимерные.

Мнение эксперта Бородин Василий Платонович Печник-каменьщик, специалист по каминам, печам и отопительным системам

Условно все существующие виды дымоходов подразделяют на две большие группы: прямые и сложные каналы.

Первый вид конструкций выполняется в виде прямой трубы. Достоинством такого вида дымоходов является обеспечение ими хорошей тяги, недостаток – большие потери тепла. Сложные конструкции оснащают дополнительными каналами. Проходя по ним дым разогревает стенки дымохода, которые становятся дополнительным излучателем тепла в помещении.

Классическим вариантом дымоходов является кирпичная конструкция. Она обладает рядом достоинств, главное из которых большая теплоёмкость. Такие дымоходы наиболее безопасные в эксплуатации, имеют большой эксплуатационный ресурс, обладают механической прочностью, но не могут устанавливаться только на отдельные модели современных обогревательных котлов, печей и каминов. Для них требуется устройство более простых и мобильных дымоходов.

Стальные одноконтурные дымоходы

Конструкции имеют вид трубы, выполненной из нержавеющей стали. В некоторых случаях для изготовления одноконтурных дымоходов для обогревательных котлов и каминов используют оцинкованное железо. Толщина стенок дымовых каналов этого типа начинается от 0,6 мм. Этого недостаточно для обеспечения длительного срока эксплуатации конструкции. Она часто прогорает. Срок службы таких дымоходов редко когда превышает 10 лет.

Способствуют этому:

  • быстрый и простой монтаж конструкции;
  • доступность материала и его относительно невысокая стоимость;
  • малый вес.

Благодаря гладкой внутренней поверхности труб в них не собирается сажа. Такие конструкции не требуют устройства фундамента.

В числе существенных недостатков стальных или оцинкованных одноконтурных дымоходов:

  • отсутствие утепления;
  • плохая теплоёмкость;
  • сложности в стыковке с кровельным материалом.

Мнение эксперта Бородин Василий Платонович Печник-каменьщик, специалист по каминам, печам и отопительным системам

При монтаже прямого дымохода между ним и кровлей устанавливают специальные прокладки. Можно такие конструкции выводить и через стены.

Стальные двухконтурные дымоходы

Основное отличие от одноконтурных конструкций – наличие двух стенок. Между ними закладывается термоустойчивый изоляционный материал. Конструкции можно стыковать вплотную с кровлей. Чаще всего дымоходы этого типа используются для устройства бокового выхода.

Керамические дымоходы

Конструкции состоят из керамической трубы и теплоизоляционного материала. Оболочкой для керамической трубы служит трубка из ячеистого бетона. Чаще всего, последняя имеет квадратное сечение.

К достоинствам конструкции относят:

  • простота монтажа;
  • высокая степень огнестойкости конструкции;
  • длительный срок эксплуатации;
  • гладкая внутренняя поверхность.

Асбестовые дымоходы

Одностенные конструкции обладают высокой степенью термоустойчивости. Дымоходы представляют собой прямостоящую трубу с круглым сечением и внутренней шероховатой поверхностью. Могут быть установлены на печи и камины, имеющие верхний канал вывода дыма.

В числе достоинств асбестовых дымоходов:

  • невысокая стоимость;
  • малый вес;
  • огнестойкость.

Несмотря на все достоинства, у асбестовых дымоходов есть много минусов. Главный из них – низкая степень механической прочности. В трубах такого типа может скапливаться конденсат. Дымоход может иметь только прямую вертикальную форму. Очень часто его приходится очищать от сажи.

Полимерные дымоходы

Самая дешёвая конструкция, не отличающаяся надёжностью. Может использоваться как временное решение. Подходит только для подключения к газовым котлам. Несмотря на это, у полимерных дымоходов есть свои достоинства.

Среди достоинств:

  • невысокая стоимость;
  • гладкая внутренняя поверхность;

Мнение эксперта Бородин Василий Платонович Печник-каменьщик, специалист по каминам, печам и отопительным системам

Полимерные трубы часто используют для ремонта старых кирпичных дымовых каналов. Их просто вставляют в существующую конструкцию.

Устье или его окончание

Для печников, как и для владельцев каминов, окончание дымохода часто является спорным вопросом.
Сквозной канал облегчает выход дымовых газов, но через него в трубу попадают атмосферные осадки и в нижнем отрезке вертикального канала предусматривает конденсатоотвод.

Зонт или дымник спасает трубу от воздействия дождя и снега, но способствует уменьшению тяги и интенсивному образованию конденсата.

Присутствие устройств усиления тяги на оголовке дымохода (флюгеры, дефлекторы, дымососы) позволяет лишь реанимировать недостаточно эффективные каминные конструкции.

Кирпичный канал, который был перекрыт и имеет два боковых выхода, только ухудшает тягу и способствует повышенному конденсатообразованию. Для каждой климатической зоны, условий эксплуатации и для каждого дымохода в отдельности подбирается индивидуальное решение окончания дымохода.

Срок службы

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов).

Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

Как установить в своей бане систему UNI?

Самый современная и перспективная дымоходная система – это керамический дымоход UNI. Давайте рассмотрим на примере, как происходит монтаж такого керамического дымохода, и какие нюансы могут быть в его установке. Естественно, не зависимо от страны-изготовителя, все должно осуществляться по Правилам пожарной безопасности РФ.

Сама установка керамического дымохода достаточно проста: начиная с основания и двигаясь кверху, вы ставите постепенно по каждой составляющей. И внутренняя труба верхней части всегда входит внутрь нижней.

Этап I. Готовимся к монтажу

Итак, первое, что нужно сделать – уточнить точку подключения печи. Основание, на котором будет ставиться керамический дымоход, должно быть идеально ровным и строго горизонтальным. На него кладут цементный раствор и устанавливают модуль с оводом для подключения печи или котла

Именно в нем находится специальная канава для отвода конденсата, обратите внимание

Этап II. Соединяем дымоход

Готовим кислостойкий раствор для швов по такому рецепту: семь частей специального порошка и одна часть воды. Замешиваем все при температуре воздуха +20°С и в течение часа-полутора используем. Ни в коем случае не добавляйте воду в уже готовый раствор!

Применяется раствор так: ставим тройник на модуль с патрубком и место стыка хорошо промазываем готовой смесью. Тройник в керамическом дымоходе позволяет одновременно осматривать и чистить трубы.

Теперь ставим остальные простые элементы дымохода. Все стыки потом выравниваем влажной губкой, убираем излишки раствора – так внутренние швы будут гладкими и ровными, сажа не станет оседать и дополнительных чисток не понадобится.

Если керамический дымоход проходит через чердачное помещение, которое не отапливается, его нужно дополнительно утеплить.

Этап III. Обшиваем керамическую трубу

Опытные строители рекомендуют обшивать керамический дымоход в бане не ГВЛ или огнестойким гипсокартоном, а цементно-стружечными плитами (ЦПС). Также и стекломагнезит (СМЛ) эксперты считают далеко не самым безопасным материалом для парных – ведь в нем содержится значительная доля MgClO2, хлористого магния, а в особо влажной среде этот элемент подвержен гидролизу с выделением хлороводорода. Итог: раздаженные органы дыхания у отдыхающих в бане, разрушающиеся зубы и охриплость голоса. Вплоть до потери сознания – неспроста хлористый водород относится к третьему классу опасности. Вот почему ни в одной стране мира, кроме Китая, СМЛ не производится, а это о многом говорит.

Сами изоляционные плиты обязательно ставьте до начала монтажа керамического элемента. А для удобства герметик из тубы лучше наносите с помощью монтажного пистолета – с обеих сторон гильзы, в канавку верхнего края керамической трубы. Смачивать ее не надо. Когда будете ставить очередной элемент – снимите излишки герметика.

Этап IV. Закрепляем дымоход

Если же дымоход будет выше кровли на 150 см и более, расстояние между точками раскрепления будет более 4 м, его нужно армировать. Первый и самый распространенный способ: стальными прутками по 10 мм диаметром, либо специальным комплексом арматурных стержней от компании-производителя. Такие закладывают в уже существующие отверстия и заливают жидким «цементным молочком». Если же вы используете то, что под рукой, тогда следите за тем, чтобы «цементное молочко» проливалось на всю длину армирования.

Второй популярный способ – это внешнее армирование, с помощью стальных уголков и стальной ленты. Для дымохода делают наружный сварной корсет, и сам дымоход в нем находится, как в скользящей опоре. Так его удобнее и утеплять.

И, наконец, третий способ – это армирование вентиляционного канала. Его бетонируют от основания и усиливают арматурными стержнями. Получается очень и очень надежно.

Этап V. Декорируем верхнюю часть дымохода

Надкровельная часть керамической трубы в ее оболочке не очень-то и привлекательна. Поэтому ее прикрывают имитацией какого-либо материала:

  • «Кирпичная» кладка из тяжелого бетона.
  • Обмуровка облицовочным кирпичом.
  • Облицовка черепицей или сланцем.
  • Облицовка волокнистым бетоном, правда, поставки его в Россию временно прекращены.

В принципе, отделать наружную часть дымоходной трубы можно и другим любым материалом – лишь бы он был не горюч.

Уход за керамическим дымоходом достаточно прост: два раза в год у него нужно проверять тягу и герметичность стыков модулей, и по необходимости – чистить внутренние поверхности от сажи. Поверьте, у этого дымохода хлопот намного меньше, чем у других!
