Схемы подключения радиаторов отопления в частном доме — нормы и правила монтажа

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

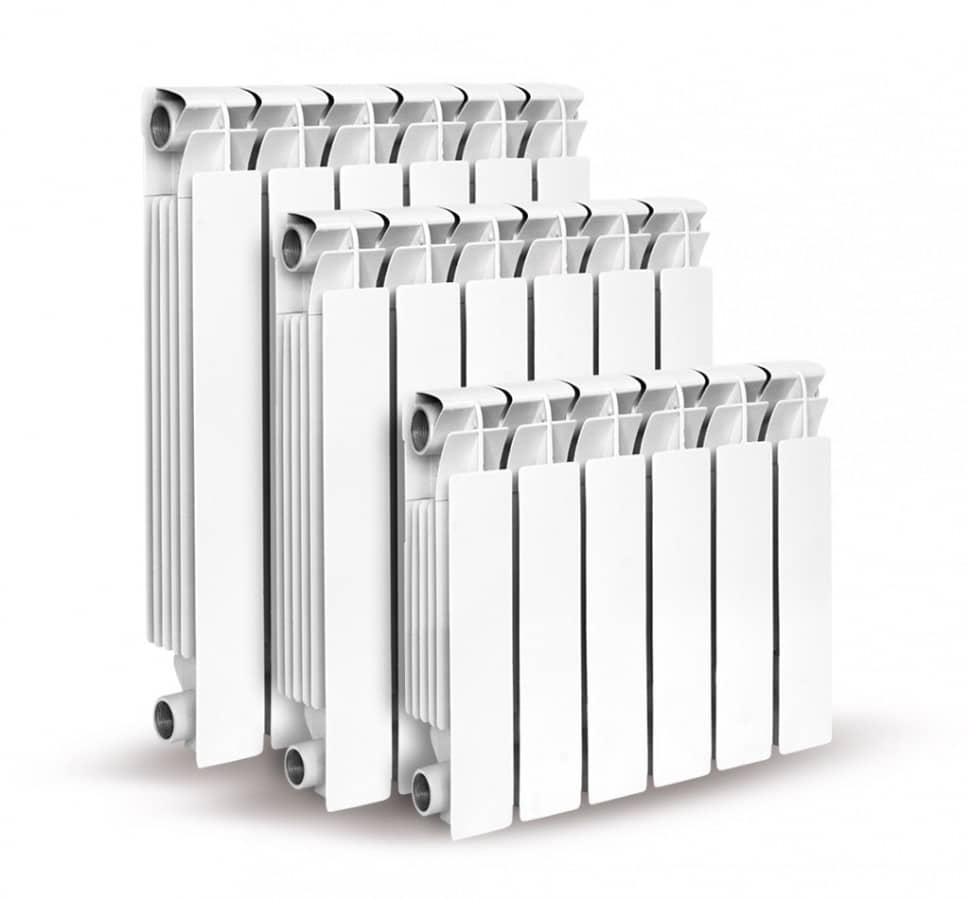

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

• пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
• дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
• пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;
• термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Выбор места подключения и нормы установки

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

• Расстояние от низа батареи до пола – 10-12 см.
• Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
• Расстояние от задней панели прибора до стены – не менее 2 см.

Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами. В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными терморегуляторами, предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Устройство радиатора отопления

Монтируя отопительную систему в жилом доме, следует принимать во внимание конструктивные особенности батарей и их характеристики. Делая выбор в сторону секционных радиаторов, вы оставляете для себя возможность в дальнейшем увеличить площадь обогрева, добавив требуемое количество элементов

С панельными батареями сделать такую доработку возможности не будет. Следует заметить, что секционный радиатор позволяет не только регулировать объемы выдаваемого тепла, но и выполнить оперативную замену утратившей работоспособность секции, не останавливая работу всей отопительной системы.

Рабочий принцип отопительных батарей основан на таком немаловажном факторе, как расстояние между осями – вертикальная длина от центра отводной трубы до подвода. Очень важно об этом помнить, когда выполняется замена какого-нибудь элемента.. Еще один критерий, про который не следует забывать – диаметр труб

Если он небольшой, возникает риск засорения отопительных приборов песком и ржавчиной

Еще один критерий, про который не следует забывать – диаметр труб. Если он небольшой, возникает риск засорения отопительных приборов песком и ржавчиной.

Отопительная система работает просто. Подогретая до требуемой температуры вода перемещается по системе труб, проходит в приборы нагрева, от которых тепло передается в помещение.

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.

Боковое

Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:

• Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
• Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

Схемы системы отопления Ленинградка

В зависимости от типа здания, различаются схемы подключения батарей. Для одноэтажного дома приемлемо много вариантов. С многоэтажным зданием возникают определенные трудности.

Схема системы отопления Ленинградка для одноэтажного дома

В одноэтажном здании Ленинградка одинаково хорошо будет работать открытого и закрытого типа. Батареи монтируют по кольцу контура на одном уровне. Подключение зависит от выбранной схемы.

Схема параллельного подключения приборов обогрева без кранов простая, но неудобная для ремонта

В самой простой схеме батареи параллельно подключают отводками, отходящими от боковых пробок нижнего коллектора, к пролегающей по полу трубе. Плюсом считается простота монтажа. Неудобство заключается в обслуживании. Чтобы отремонтировать один потекший отопительный прибор, со всего контура придется сливать воду.

Наличие шаровых кранов позволяет безболезненно отсоединять батареи от работающего контура

Вторая схема аналогично основана на параллельном подключении батарей. Однако подводящие патрубки каждого прибора оснащены шаровыми кранами. Запорная арматура позволяет отключать их от работающего отопления. Циркуляция будет продолжаться через участок трубы, который выступит в роли байпаса.

Совет! Запорная арматура позволяет регулировать теплоту нагрева каждого радиатора.

Диагональное подключение считается более эффективное в плане теплоотдачи

В третьей схеме батареи подключены по диагонали. Принцип практически тот же, но подающий патрубок подводят не к нижнему, а к верхнему коллектору. Отводящий патрубок аналогично подключают к нижнему коллектору, но с другой, противоположной стороны. При такой схеме теплоноситель равномерно прогревает все секции батареи.

Схема системы отопления Ленинградка для двухэтажного дома

В небольших двухэтажных зданиях систему устанавливают открытого и закрытого типа. Она может быть самотечная и принудительная. Отличием является то, что применяют вертикальную схему подключения батарей.

В вертикальной схеме с самотеком подача от котла идет на расширительную емкость, а от нее отходит к радиаторам верхнего этажа

Еще одна схема с принудительной транспортировкой теплоносителя устроена так, что каждый этаж имеет свой горизонтальный контур, где установлены радиаторы на одном уровне с параллельным нижним подключением. Между собой контуры соединены стояками.

Контуры нижнего и верхнего этажа между собой соединены стояками

Самотек в двухэтажном здании сложно реализовать. Чаще всего отопление оснащают насосным оборудованием.

Схема системы отопления Ленинградская для многоэтажного дома

В классическом виде Ленинградку для многоэтажных домов не используют. Схема больше представляет собой компромиссное решение, так как без межэтажных стояков здесь не обойтись. К ним подключают радиаторы по вертикальной схеме. Батареи каждого этажа расположены последовательно на одном уровне.

В больших многоэтажных домах систему делят на контуры так, чтобы на одной трубе работало максимум 5 радиаторов

Подача теплоносителя в однотрубную вертикальную систему осуществляется двумя способами:

1. Нижняя подача способствует уменьшению теплопотерь подающего стояка. Ленинградка работает с маломощным циркуляционным насосом.
2. Верхняя подача выгодна тем, что движение теплоносителя усиливается дополнительно за счет гравитации.

В вертикальной системе батареи многоэтажного дома подключают по тупиковой схеме. Подающийся теплоноситель, дойдя до конечной точки, изменяет направление на 180 о.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
