Как состыковать трубу и стояк в туалете, если их диаметры не совпадают?

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Утепленная труба

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

  • Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
  • Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
  • Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
  • Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Шумоизоляция фановой трубы

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.

Сложности при соединении труб из разных материалов

Разные физические и эксплуатационные свойства чугуна и пластика обусловливают основные сложности при стыковке двух участков трубопровода.

Чугун – достаточно хрупкий металл, он требует осторожного обращения в процессе работы. Если при демонтаже старых канализационных труб допустимо использовать молоток, кувалду и грубую физическую силу, то при переходе фрагмента трубопровода из чугуна в пластик приходится аккуратно срезать трубу болгаркой и зачищать фаску от ржавчины и грязи

Пластик также накладывает на работу сантехника определенные ограничения. Необходимо учитывать коэффициент температурного расширения труб из полимера, если речь идет о замене на участке возле кухонной мойки или ванны.

Третий момент, обусловливающий сложность и ответственность задачи – разница в диаметрах соединяемых труб. Не всегда удается найти изделия, позволяющие выполнить прочное соединение в раструб, помещая трубу меньшего сечения в большую. Приходится покупать дополнительные переходники, компенсаторы, фитинги, а также герметики, ФУМ-ленту и другие материалы, чтобы добиться необходимой герметизации стыка.

Замена труб систем водоснабжения и канализации

Делая полную замену систем отвода и снабжения, стоит учитывать не только тонкости монтажа, но и рабочие характеристики используемых материалов. Например, если в список товаров для закупки входит труба диаметром 108 мм, то следует учесть, что она выпускается промышленностью двух видов. Бывает бесшовная круглая труба 108  и электросварная стальная.

Особую внимательность и профессионализм необходимо проявлять, ремонтируя или заменяя канализационные трубы. Стояк в системе канализации проходит через междуэтажные перекрытия и места прохода наиболее уязвимы. Демонтаж старой системы и установку новой проводят примерно по такой схеме:

  1. На каждом этаже вокруг стояка пробивается отверстие.
  2. Начиная сверху вытаскивается старый стояк.
  3. Сборку начинают снизу.
  4. Соединения выполняют с помощью резиновых колец.
  5. Верхняя точка канализационного стояка выводится на чердак.

 Установленная в сантехническом помещении ванна входит сразу в две системы. Поэтому ее ремонт или монтаж должен проводиться особенно аккуратно.

Проверьте плотность резинки на соединении

При ремонте водоснабжения все чаще используются изделия из полипропилена. Они имеют ряд преимуществ перед традиционными пропускными системами из металла:

  • не подвержены коррозии;
  • высокопрочные;
  • не обрастают изнутри известковыми отложениями;
  • экологически безвредны;
  • никак не влияют на состав пропускаемой воды.

Замена стояков для подачи горячей воды происходит также, как для холодной. Часто для производства таких работ используется труба sdr 11. Она успешно выдерживает высокую температуру и давление. Этот же материал применяется и для производства соединений в напорной канализации и бойлерных. Желательно менять старые разводки не только от пола до потолка, но и в местах перекрытий.

Из современных материалов популярны также канализационные трубы синикон. Их преимуществами являются:

  • длительность эксплуатации;
  • возможность монтажа по принципу конструктора;
  • стойкость к старению от лучей ультрафиолета;
  • устойчивость к агрессивным средам.

Кроме того, канализационные трубы sinikon имеют низкую способность образовывать засоры, небольшой вес и различные фитинговые и фланцевые дополнительные детали для соединения. Фланцевые соединения применяются для скрепления труб 130 мм, а фитинги прекрасно зарекомендовали себя при работе с пропускными системами небольшого диаметра.

Полезные советы

  1. Используйте трубы диаметром немного больше необходимого. Альтернативой может стать использование клапанов. Они очень эффективны для вентилирования канализационной системы.
  2. Избегайте чересчур длинных подводок.
  3. Отнеситесь внимательно к укладке труб. Если работы произведены под неверным углом, то велика вероятность образования воздушных пробок. Как следствие, придется переделывать полностью участок труб. А это дополнительные материальные затраты.

Очень важно установить трубы канализационного стояка под правильным углом

В целом замена стояка – несложное дело, но оно потребует от вас предельной точности и внимания. Ведь от того, насколько качественно вы проведете монтаж канализационного стояка в квартире, зависит его последующая эксплуатация и вероятные нежелательные последствия. Дополнительные работы по вентиляции системы канализации избавят от появления неприятного запаха. Новый пластиковый стояк станет отличной альтернативой старому из чугуна. Но пожалуй, единственным недостатком пластиковых труб является их высокая шумопроводность. Избавиться от нее поможет звукоизоляция канализационных труб в квартире. Она не займет много времени. Комфорт и безопасность – две главные составляющие, которые лежат в основе замены стояка.

Особенности монтажа

Монтаж осуществляют в следующей последовательности:

  1. Начинают собирать элементы в нижней точке контура. Соединяют с помощью тройника, одно отверстие которого направлено вверх.
  2. В отверстие тройника вставляют элемент фановой трубы, стык должен располагаться выше чердачного перекрытия.
  3. Место соединения изолируют силиконовым герметиком.
  4. Через каждые 1,5 метра выполняют крепление трубопровода к стене хомутами.

Фановая труба, как часть стояка выводится на крышу. На скатной кровле она должна выступать выше конька на 0,5 м, если кровля является эксплуатируемой, расстояние увеличивается до 3 м.

Как спрятать трубы в туалете Современный туалет с модной отделкой совсем не украшают выставленные на показ водопроводные трубы и стояки канализации. На фоне изящной сантехники из белоснежного фаянса и керамики открытые на все…

При расположении на крыше дымоходов от камина и печки, выхода общей вентиляции, верхняя точка фановой трубы должна располагаться выше их на 15 см, чтобы избежать попадания запаха канализации в дом. Объединять эти трубопроводы в одну систему запрещается. Выход канализационного стояка размещают в месте максимального слива сточных вод, но не ближе 4 метров до окон здания. При выводе фановой трубы на двускатную крышу, ее располагают с подветренной стороны.

Основные правила:

Данные правила сформулированы на основе принципа работы самотечной (безнапорной) канализации, и если какие-то из изложенных ниже положений будут не достаточно понятными, то за разъяснениями можно обратиться к указанной статье.

Резка и укорачивание фасонных частей (раструбов) запрещается. К монтажу не допускаются:

  • все трубы, патрубки и фасонные части, имеющие сколы, трещины или надрезы;
  • фасонные части, имеющие внутренний облой с острыми кромками;
  • резиновые кольца и манжеты, имеющие разрывы, раковины и неудаленную выпрессовку, а также кольца, в которых отсутствуют предусмотренные конструкцией пластмассовые распорные вкладыши;
  • металлические крепления, элементы которых имеют острые грани и заусенцы в местах соединения с трубами и фасонными частями.

Логично и без комментариев.

Диаметр труб зависит от количества подключенных санитарных приборов и от уклона.

Конечно, существуют формулы, позволяющие рассчитать диаметр трубы в зависимости от уклона, количества стыков и поворотов, с учетом количества санитарных приборов или, говоря проще, умывальников, ванн, раковин и унитазов. Но на практике эти формулы для внутриквартирной разводки применяются редко, да и нет в этом большой необходимости. Да и кроме того, точный расчет необходимого диаметра трубы — тема не одной научной диссертации.

На стояк и на участок подключения стояка к колодцу ставят трубы диаметром 100 или 150 мм, а если у вас была чугунная труба диаметром 200 мм (хотя это большая редкость — на стояки трубы такого диаметра ставят только если количество подключаемых санитарных приборов более 1200, не думаю что это ваш случай, хотя все возможно), то новую пластиковую трубу нужно ставить такого же диаметра. Исключение составляют свои дома. Там канализация прокладывалась не из тех труб, которые нужны по техническим характеристикам, а из тех, что удалось достать.

При внутренней горизонтальной разводке обычно ставят трубы диаметром 100 мм при подключении унитаза к стояку, все остальные трубы диаметром 50 мм (иногда 40 мм).

Если у вас какая-то невероятно сложная разводка, и вы сомневаетесь, что диаметра 50 мм будет достаточно для нормальной работы канализации, то тогда вам необходим гидравлический расчет трубопроводов. А чтобы разобраться в хитросплетениях движения сточных вод и отходов жизнедеятельности по канализационной трубе, иногда одного высшего технического образования недостаточно. Если вы все-таки сами хотите попробовать, то загляните в СНиП 2.04.01.85, или ознакомьтесь с основными положениями гидравлического расчета канализационных сетей.

Там же можно узнать расход воды и количество стоков от любого санитарно-технического прибора и соответственно минимальный диаметр подключаемой канализации, и определить, соблюдаются ли главные условия: скорость потока не менее 0.7 м/с и наполнение трубы (отношение высоты воды к диаметру) не менее 0.3; что делать если эти условия не соблюдаются, и еще много всего интересного, что я пытаюсь в краткой форме изложить в этой статье.

Этап. Заделывание стояка

Для обшивки каркаса можно взять устойчивой к влаге гипсокартон, если собираетесь выстроить глухую конструкцию, снабженную ревизионным лючком. Но учтите, что если возникнет надобность в полном доступе, то такой каркас придет поломать. Поэтому ориентировочно-стружечные плиты в этом отношении применять более целесообразно, из них можно сделать съемную обшивку, которая будет состоять из нескольких панелей, прикрепленных к каркасу стояка с помощью магнитов, петель или упоров (возможен и комбинированный вариант креплений).

Сверху лучше устанавливать петлевые механизмы, а с внутренней стороны (снизу) монтировать дополнительный упор, который будет находиться в контакте с поперечно расположенной каркасной балкой.

Способы подсоединения унитаза к канализации

Отверстие, которое должно соединяться с патрубком канализации у всех видов унитаза стандартное. Переходники понадобятся, если не совпадает диаметр этого отверстия с канализационным патрубком, кроме того в систему канализации может быть вмонтировано еще несколько подводов разных размеров. Еще надо запастись манжетами и фитингами.

Классификация унитазов

На современном строительном рынке большой выбор моделей конструкций. Общее для них – диаметр выходного отверстия, а вот конструкция патрубка различная:

  • вертикальный вид;
  • по горизонтальной линии;
  • косой вид.

Отсюда и угол, который принимает труба отвода по отношению к полу: прямой, развернутый (на 180гр) и острый.

С вертикальным спуском выгодно устанавливать модель в комнате маленькой квадратуры. Будет задействовано незначительное пространство, кроме того легко обеспечить санобработку изделия. Схема установки вызывает меньше всего трудностей. Поэтому все больше встречается в новых многоэтажных домах.

Классификация труб соединения

При условии не возможности соединения унитаза с канализацией напрямую, необходимо будет приобрести детали для работы:

манжет-гофра. Позволяет соединить два отверстия центр, которых не совпадает между собой. Гофра легко принимает нужный изгиб. Ее не рекомендуется использовать, если между отверстиями расстояние меньше 10-15 см;

  • соединения эксцентрические для соединения на промежутке до 15 см;
  • уголки из пластика, с того же материала отводы. Используются, если манжет-гофра не вмещается. Такое соединение грешит возможным протеканием при незначительной шаткости конструкции. Преимуществом в использовании является возможность отрезать нужную длину трубы из пластика. Кроме того, пластик гладкий и отвод редко забивается;
  • фановую трубу, которая спасает от неприятных запахов.

Все соединительные детали устанавливаются на герметик. Он поможет снизить риск протекания в местах соединения, если уплотнитель с резины ослаб.

Подготовка старых чугунных труб

Старое изделие можно демонтировать с использованием отвертки с плоским концом, молотка и монтировки. Выход старых моделей в прошлом цементировали в чугунное колено. Чтобы сделать демонтаж такого изделия, нужно разбить патрубок из керамики молотком.

Для соблюдения правил безопасности, чтобы уберечь глаза от попадания осколков, нужно использовать строительные защитные очки. Демонтировав конструкцию сантехники, следует приступить к очистке внутренней стороны трубы из чугуна от остатков цементного раствора. Используя отвертку и молоток, аккуратно отбиваются куски цемента.

Большую силу применять нельзя, иначе старая труба может быть повреждена и потребуется ее замена. Следующим шагом будет обработка стен трубы средством для чистки унитаза, что позволит смягчить всю ржавчину и отложения. При помощи металлической щетки устраняется этот мусор на стенах трубы. Сухой тряпкой чистка завершается. Работать нужно в резиновых перчатках.

Особенно тщательно подготавливаются первых 5 см входа чугунной трубы, где будет вставляться соединительная деталь

Это важно для полной герметичности сцепления чугуна и соединения

Номенклатура составляющих канализационной системы

Система удаления сточных вод представляет собой сложное инженерное оборудование. Помимо собственно канализационных труб в нее входят сами санитарно-технические устройства, такие как раковины, унитазы, ванные и так далее и соединительные устройства, носящие общее название — фитинги.

Монтаж канализационной системы начинается с составления проекта, при разработке которого и определяется какое количество соединительных узлов канализации будет у вас дома.

Соединяем пластиковые канализационные трубы

Наиболее популярным и доступным материалом для строительства канализационной системы являются пластиковые трубы. Материалом их изготовления является полипропилен или поливинилхлорид. Они очень легкие, легко монтируются. Единственный недостаток – повышенная шумность, так что канализационный стояк из таких труб необходимо закрывать коробом, иначе вы будете в курсе всего, что происходит у соседей выше этажом.

Схема соединения канализационных труб (пластиковых)

Способ соединения «в раструб»

Пластиковые канализационные трубы бывают нескольких типоразмеров, как по сечению, так и по длине. Из них легко, как из детского конструктора, собирается любое оборудование, любой сложности. Процесс соединения «в раструб» выглядит следующим образом:

  • Места соединений труб (гладкий конец и раструб) тщательно зачищаются от мусора.
  • На месте соединения должен иметься резиновый утеплитель. Если его нет – нужно подобрать подходящий по размеру.
  • На гладкий конец трубы наносят ровным слоем силиконовую смазку или обыкновенное жидкое мыло. Затем соединяют трубы так, чтобы между ними не было люфта, до упора. На введенной трубе делаем отметку, которая покажет нам глубину соединения.
  • Затем трубы расстыковываются на 1 сантиметр от наиболее глубокого проникновения.

Соединение труб через раструб

Этот же метод может быть применен и при соединении труб дренажа.

Соединение пластиковых канализационных труб схема

Соединяем пластиковые трубы на клеевой основе

Трубы канализационной система из поливинилхлорида очень часть соединяются между собой специальным клеем. Для этого необходимо выполнить следующие операции:

  • Зачистить и обезжирить поверхности, которые будут соприкасаться между собой при склейке.
  • Кистью нанесите на склеиваемые поверхности клей.
  • Вставьте канализационные трубы пвх одну в другую и зафиксируйте их в неподвижном положении около минуты. За это время клей схватится. Места стыком необходимо загерметизировать еще одним клеевым слоем. Клеевой слой должен лесь на места стыков в виде небольшого валика. Это придаст дополнительную прочность конструкции и послужит гарантией от протечек сточных вод.

Соединяем пластиковые трубы сварным швом

Некоторые типы пластиковых канализационных труб могут соединяться сварным швом. Чтобы провести такую операцию необходимо специализированное оборудование – сварочный аппарат по пластику. С его помощью концы труб разогреваются, их торцы начинают плавиться. Плавящиеся от высокой температуры торцы труб прижимаются друг к другу и фиксируются на некоторое время, до остывания и схватывания пластика. В результате между торцами пластиковых труб возникает монолитное соединение, полностью идентичное по прочностным качества обычному участку трубы.

Видео урок — как паять пластиковые трубы своими руками

Соединяем трубы из пластика посредством фитингов

Приобретение или получение в аренду сварочного аппарата имеет смысл, если вы выполняете большой объем монтажных работ. В том случае, если вся система канализации имеет несколько сочлененных соединений – проще произвести монтаж при помощи фитингов, или соединительных муфт. Такой способ соединения также рекомендуется использоваться и при фиксации труб  и гофрированных рукавов. В любом случае, при использовании муфты-фитинга для соединения труб необходимо использовать резиновые или силиконовые прокладки, обеспечивающие герметичность стыка.

И еще один момент- пластиковые трубы имеют не очень большое сопротивление на изгиб. Поэтому для того, чтобы они не провисали – вдоль стен их лучше крепить на специальные кронштейны.

Сварочный аппарат для соединения пластиковых труб

Основные тонкости прокладки наружной канализации

Фитинги используются при обустройстве внутридомовой или внутриквартирной канализации. Совсем иначе обстоят дела с наружной системой, которая монтируется на участке возле дома. В этом случае, необходимо стартовать с обустройства колодцев, предназначенных для очистки вод.

Поняв, как стыковать трубы водоотведения, становится ясно, что для наружной системы требуются изделия большего диаметра.

Обязательно нужно учитывать тот факт, что диаметр наружной трубы должен немного превышать размер канализационной. Лучше взять материала с «запасом», чем менять всю систему водоотведения, когда возникнет желание присоединить новые сантехнические приборы.

Зачем переносить унитаз

Основные причины:

  • увеличение полезного пространства помещения;
  • оптимизация площади санузла;
  • реализация дизайнерских идей;
  • установка сантехнического оборудования для ребенка.

Основная причина переноса – освобождение полезного пространства помещения сантехнического узла. Хозяева хотят передвинуть унитаз таким образом, чтобы получилось установить стиральную машину, раковину и прочее элементы удобства. Да и просто свободная площадь делает помещение просторным и комфортным. Особенно это касается панельных домов, старых «хрущевок» и подобных строений, где помещение санузла имеет малую площадь или совмещено с ванной комнатой.

Также перенос понадобится при установке унитаза прямо напротив двери. Это неудобно для использования всего помещения и опасно для оборудования, так как дверь ударяется о корпус унитаза. В конечном счете на нем появляются трещины, которые постепенно разрушают унитаз. В таком случае хозяева могут понести дополнительные убытки.

Популярная причина переносить унитаз на другое место – реализация дизайнерских идей. Идеи знаменитых дизайнеров подразумевают перенос оборудования ближе к стене или в противоположный угол. Это дает возможность освободить пространство комнаты для творческой мысли дизайнера.

Особое внимание нужно уделить детскому унитазу – полноценному сантехническому оборудованию, которое отличается меньшими габаритами и меньшим объемам сливного бочка. Лучше всего переносить такой унитаз в противоположный угол

Предварительные действия перед соединением

Как соединить канализационные трубы, являющиеся составляющими большой системы? Ответ на этот вопрос включает несколько последовательных действий.

Прежде всего, нужно:

Подготовить чертеж системы

В нем важно учесть имеющиеся в доме или квартире объекты, к которым планируется проложить трубы водоотведения, например, душевую, ванную, санузел. Определить места стыковки труб с центральным стояком, и именно там понадобятся фитинги

Помнить, что трубы для канализации частного сектора классифицируются на два вида по размеру сечения: 110,50 мм. Именно последний вариант окажется идеальным решением для укладки труб для душевой кабинки, ванной, мойки, стиральной машины.

Перед покупкой труб водоотведения нужно заранее просчитать необходимый метраж материала, чтобы не расходовать впустую деньги на излишки пластика. Ведь эти изделия невозможно испортить.

В целях долговечности функционирования системы водоотведения необходимо отметить отдельные нюансы:

  1. Обеспечить конкретный уклон труб, который рассчитывается с учетом величины снижения − не более 2-3 см/м изделия. Данный показатель нужен для быстрого отвода жидкости.
  2. При обустройстве трубопровода стартовать от сантехники к центральному стояку, чтобы в дальнейшем стыки не помешали потоку жидкости в системе.

Зная, как соединять трубы канализации на начальных этапах, вы сможете заранее обезопасить систему от возможных протеканий.

Необходимые инструменты и материалы

Перед началом врезки в канализационный стояк подготавливают такие инструменты и комплектующие:

  1. Болгарка или ножовка. Инструменты используются для обрезки труб, сделанных из любых материалов. Для ПВХ понадобится ножовка, для металла – циркулярная пила с соответствующим диском.
  2. Короночные сверла. Для подсоединения к трубе сечением 110 мм формируют отверстие в 5 см. Выполнить это действие с полипропиленовыми элементами можно, применяя короночные насадки нужного размера. Для проделывания отверстий в металлических трубах используются дорогостоящие биметаллические инструменты. Более дешевым способом является применение сверла по металлу.
  3. Гаечный ключ. Потребуется при установке переходника, соединяющего элементы разных диаметров.
  4. Шлифовальная бумага. При рассечении труб ПВХ получить гладкие края невозможно. Если в полости остаются заусенцы, повышается риск засора. Для очищения краев используют малярный нож, наждачную бумагу или напильник.
  5. Герметизирующий состав. Материал применяется для обеспечения прочности соединений и легкого введения труб в адаптеры.

Трубы, используемые в канализации

Для канализации применяют следующие трубы:

  • из пластика;
  • стальные или чугунные.

Различают пластиковые трубы из поливинилхлорида (ПВХ) и полипропилена (ПП). Первые используют для внутренней разводки в качестве стояков, для внешней канализации – с утеплением. Трубы из полипропилена долговечны, отличаются стойкостью к высоким температурам. Что касается чугунных труб, то именно они, а не стальные лучше проявили себя в использовании. Ведь сталь это металл подверженный коррозии. Однако отрицательная сторона труб из чугуна – большой вес. Таким образом, полимерные трубы лучше по всем параметрам.

Комбинированный способ.

Для дополнительной надежности стыка можно комбинировать вышеперечисленные методы, например, при зачеканке можно использовать не полимерцементный раствор, а силиконовый герметик. Если щель между трубами большая, то можно использовать и резиновые прокладки и зачеканку. На фотографии №2 этого почти не видно, но унитаз подключался “баяном” (гофрированной трубой) и в чугунном раструбе крестовины баян зачеканивался льняной подмоткой, а затем заделывался санитарным силиконом. Стыки чугунной крестовины с резиновыми уплотнителями, показанные на фотографиях №2 и №3 также были промазаны санитарным силиконом.

Расчет уклона наружных систем водоотвода

Монтаж наружного канализационного трубопровода должен быть выполнен с необходимым углом наклона для обеспечения эффективного удаления сточных вод самотеком. Как правило, для прокладки внешних канализационных сетей применяются трубы с диаметром 110, 150 и 200 мм.

Пример

На участке 15 м перепад между концевыми участками системы будет составлять: 15 х 0,02 м = 0,3 м или 30 см.

Для элементов с проходным сечение 150 мм рекомендованный уклон составляет 0,008 м. Если невозможно организовать требуемый угол наклона системы, допускается применять минимально допустимое значение 0,007 м.

При использовании в системе внешнего водоотведения труб, сечением 200 мм значение уклона составляет 0,007 м. При необходимости данное значение может быть снижено до 0,005 м.

Нормы, регламентирующие диаметры канализационных труб

Любой конструктивно необходимый диаметр труб канализации регламентируется СНиПом 2.04.01085. Там приведены способы расчета всех основных параметров таких труб. Расчеты там не простые, они предусматривают учет самых разных факторов, например, уклон горизонтальных участков, угол, под которым стыкуются выводы из квартир со стояком, и многие другие.

Таблицы, которые для наглядности представлены в этом СНиПе, имеют данные, позволяющие рассчитать проходимость трубы по максимуму при четко зафиксированном диаметре, другими словами, решить обратную задачу.

Но чаще всего нам нужно решение, которое было бы четким, простым и давало бы точные значения всех главных характеристик.

И это решение таково:

  1. Трубы с диаметром в сто миллиметров будет вполне достаточно для организации канализационной системы в любом доме, квартире, когда число сантехнических приборов находится в пределах разумного.
  2. Для умывальников, биде, ванных и писсуаров подойдет пятидесятимиллиметровая канализационная труба: диаметр этот достаточен для осуществления смыва в сантехнических приборах.

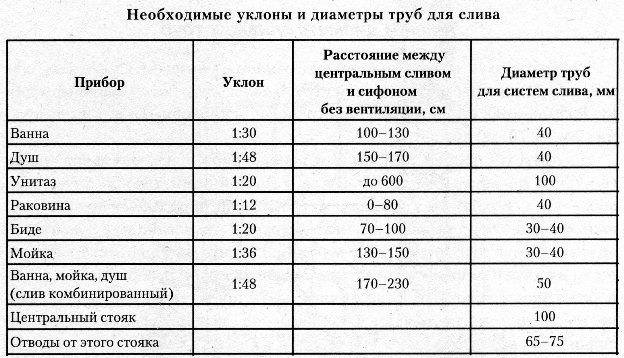

Диаметры и уклоны труб согласно СНИП для тех или иных участков и сантехнических приборов канализационной системы

  1. В домах многоэтажных в случае наличия пяти этажей стояки делают диаметром сто миллиметров, если этажей больше – 150 мм.
  2. Участки сливной системы, которые являются общими для нескольких стояков, а также выход на колодец делают диаметром 200 миллиметров.

Трубы пластиковые канализационные диаметры внутреннего сечения не меняют в отличие от чугунных. За счет того, что их поверхность гладкая, жировые отложения на ней не образуются. Если организован правильный уклон трубы и внутри нее нет неровностей или шероховатостей, то отложений из песка и ила тоже нет.

Именно это явление делает возможным установку различного диаметра труб, выполненных из чугуна или пластика: диаметр пластиковой трубы можно выбирать меньший, чем чугунной, к примеру, чугунную «пятидесятку» заменить на сорокамиллиметровую пластиковую трубу.

Фановый стояк: назначение и последствия его отсутствия

Если говорить коротко, то фановый стояк канализации является ничем иным, как вентиляцией. Его основная задача – обеспечение притока воздуха внутрь канализационной системы, что обеспечивает его способность быстро справляться с транспортировкой большого объема воды и удаления неприятных запахов. Скажем прямо – соответствующие службы ЖЭКа негативно относятся к вопросу удаления этой части стояка, даже если выполняется замена его воздушным клапаном. Почему? Тут все просто – его отсутствие влечет массу проблем, которые начинают сыпаться одна за другой на их голову. И хотя эти неприятности можно сосчитать на пальцах, они могут сделать жизнь жителей высотного дома невыносимой. К таким проблемам можно отнести следующие.

  • Зловонный запах, распространяющийся по квартирам, расположенным по стояку, где был вырезан и заглушен фановый стояк. Такое поведение канализации обусловлено тем, что запаху больше некуда деваться и вместо того, чтобы свободно выветриваться через вентиляционный патрубок, он просачивается даже сквозь самые маленькие поры в соединениях труб квартиры. Усугубляется ситуация еще и тем, что при смыве унитаза в систему канализации попадает сразу большое количество воды, действующее как поршень, втягивая за собой воздух, которому при отсутствии фановой трубы взяться неоткуда. Система сама ищет, где его взять и находит в самых неожиданных для человека местах – она просто высасывает водные затворы в сифонах ванны, умывальника или кухонной мойки и начинает подсасывать необходимый воздух в этих местах. Как результат, опять же, неприятные запахи, распространяющиеся по всей квартире. Такое происходит не в одной квартире – как и говорилось выше, страдать будут все нижние этажи, находящиеся по стояку.

  • Проблемы с работой канализационной системы. Кроме высасывания водных затворов, отсутствие фановой трубы непременно сказывается на работе канализации – как правило, она начинает чаще забиваться. Отсутствие все того же полноценного притока воздуха не позволяет системе быстро и эффективно удалять отходы человеческой жизнедеятельности. Особенно этот нюанс касается лежаков – если раньше вы с ними не знали горя, то теперь придется заниматься их прочисткой с завидной регулярностью.

Теперь сами решайте, нужен ли фановый стояк в вашей квартире или быть может лучше смириться с его присутствием? Кстати, если вы житель частного дома, то не следует думать, что у вас подобных проблем не возникнет. Следует понимать, что каких бы размеров ни была система канализации и как бы правильно она ни была собрана, фановый стояк является его неотъемлемой частью, и полноценной его замены просто не существует. Подумайте об этом на досуге, а я пока расскажу вам про одну альтернативу, которая якобы позволяет убрать вентиляцию канализационной системы.

Особенности устройства фанового стояка и нюансы его монтажа смотрите в видео.

Правила монтажа канализации

При замене системы канализации к квартире, важно выполнять все работы в соответствии с правилами, поскольку от этого зависит качество и долговечность использования обновленной системы. Эти подходы реализации должны соответствовать следующим требованиям:

Эти подходы реализации должны соответствовать следующим требованиям:

  • вертикальное падение – не менее 3% (3 см на 1 метр длины);
  • правильное подобранный диаметр, который рекомендуется увеличивать его, когда на маршруте более трех поворотов.
  • унитазы не присоединяют к одной линии с другими сантехническими приборами, а подключают непосредственно к стояку;
  • кронштейны для крепления труб должны допускать их тепловые движения.

Конечно, трубы большего диаметра обеспечивают лучший сток и реже забиваются, но чем они толще, тем труднее их спрятать. Однако стоит увеличить диаметр подхода к раковине с 40 до 50 мм — это не помешает выполнению работ и улучшает сток сточных вод. Если к одному подходу подключено несколько приборов, необходимо учитывать больший поток сточных вод, однако в квартирах и домах обычно нет необходимости использовать подходы диаметром более 70 мм.

В любом случае, прежде чем приступать к работам, необходимо составить четкий и грамотный проект выполнения работ и пригласить опытных специалистов для его реализации. И только в этом случае вы гарантированно сможете выполнить все работы на качественном уровне, сможете не беспокоиться о правильности выбора способа соединения пластиковых и чугунных трубопроводов. А значит, ремонт и замена канализационной системы в доме обеспечат долговечность использования и длительный срок эксплуатации.

Читайте так же:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
