Низкотемпературное отопление дома

Работа кондиционера зимой в режиме обогрева

Теперь перейдем к главному и выясним, можно ли запускать сплит-систему на обогрев помещения, когда на улице значительный «минус».

При каких внешних температурах возможна работа в режиме обогрева

Большинство современных кондиционеров могут работать на обогрев только при условии, что температура за окном не ниже -7°C…-15°C. Более точную информацию по нижнему температурному порогу можно найти в инструкции к устройству. Если же использовать устройство при более низких показателях термометра, мощность обогрева будет меньшей. Кроме того, возникнет угроза обледенения дренажной системы и конденсатора, что неизбежно ведет к поломке всей сплит-системы.

На фото: Принцип работы современных сплит-систем

Но в зависимости от хладагента и типа компрессора, некоторые кондиционеры могут работать в режиме обогрева и при более низких температурах, например, -15°C…- 30°C. Речь идет о передовых моделях инверторных сплит-систем.

По каким причинам кондиционер не работает на обогрев

Если в устройстве предусмотрена возможность работы на обогрев помещения, но он не включается в этот режим, возможно произошла поломка компрессора, дренажной системы или клапана, обеспечивающего переключение холодильного контура на обогрев. Также есть вероятность утечки хладагента в местах спайки трубок. В этом случае стоит вызвать мастера по ремонту климатического оборудования.

Еще одна популярная причина – температура за окном ниже допустимого минимума, поэтому кондиционер может лишь незначительно повысить уровень тепла в комнате.

Если же прибор нормально работает, но воздух в помещении не нагревается, то, возможно, стоит просто немного подождать – иногда системе требуется дополнительное время, чтобы внутренний блок прогрелся. Зимой это вполне нормальное явление.

Также помочь разобраться в причинах неисправности может дисплей внутреннего блока, который высвечивает коды ошибок в работе сплит-системы.

Если же самостоятельно установить и устранить проблему не получается, лучше обратиться в специализированный сервисный центр.

Теплоотдача секции радиаторов


Тепловая мощность является основным показателем радиаторов, но также есть и куча других показателей, которые очень важны. Поэтому не стоит выбирать обогревательный прибор, основываюсь только на потоке тепла. Стоит учитывать то, в каких условиях будет определённый радиатор выдавать нужный поток тепла, а также, сколько по времени он способен проработать в обогревательной структуре дома. Именно поэтому, более логичным будет посмотреть технические показатели секционных видов обогревателей, а именно:

  • Биметаллические;
  • Чугунные;
  • Алюминиевые;

Осуществим некое сравнение радиаторов, опираясь на определённые показатели, которые имеют немало важное значение при их выборе:

  • Какой тепловой мощностью обладает;
  • Какова вместительность;
  • Какое выдерживает испытательное давление;
  • Какое выдерживает рабочее давление;
  • Какова масса.

Одни из важнейших показателей: давление рабочее и испытательное, при выборе подходящей батареи, применяемое к различным теплосетям. Стоит также помнить о гидроударах, которые являются частым явлением, когда центральная сеть начинает осуществлять рабочие действия. Из-за этого не все виды обогревателей подходят к центральному отоплению. Сравнивать теплоотдачу правильнее всего, учитывая характеристики, показывающие надежность прибора. Масса и вместительность обогревательных структур важна в частных домостроительствах. Зная то, какой ёмкостью обладает данный радиатор, можно вычислить количество воды в системе и сделать оценку того, сколько будет расходоваться тепловой энергии для её нагрева. Чтобы узнать способ прикрепления к наружной стенке, допустим, сделанной их пористого материала или по каркасному методу, нужно знать вес устройства. Чтобы ознакомиться с главными техническими показателями, мы сделали специальную таблицу с данными популярного производителя радиаторов из биметалла и алюминия от фирмы под названием RIFAR, плюс к этому характеристики батарей из чугуна МС-140.

Водяное отопление

Все системы этого типа характеризуются тремя основными параметрами – температура теплоносителя на выходе из теплопроизводящего устройства (в этом случае используются водонагревательные котлы на твердом, жидком, газообразном топливе и электрические), температура на его входе и температура воздуха в отапливаемом помещении. Такая последовательность цифр указывается во всех документах на котлы.Современные системы низкотемпературного отопления, в основном, базируются на европейском стандарте EN422, в котором введено понятие «мягкого тепла», предполагающего использование теплоносителя с температурой на выходе из теплопроизводящего устройства 55˚С, а на входе – 45˚С.

Данный тип отопления предполагает применение в системе циркуляционных насосов, которые размещаются так же, как и в обычных системах отопления. Наиболее экономичными считаются «открытые» системы с размещением расширительного бака в верхней точке. Установка насосов в магистраль подачи теплоносителя позволяет избежать возможных зон разрежения, что имеет место при установке циркуляционных насосов на обратной магистрали.

В закрытых системах, работающих с повышенным давлением, наряду с циркуляционным насосом необходимо использовать автоматический воздухоотводчик и сбросной клапан, а также манометр, показывающий давление в системе. Расширительный бак в этом случае размещается в удобном для пользователя месте.

Одним из требований, определяющим эффективность работы открытого типа отопительных систем, является необходимость хорошей теплоизоляции расширительного бака. Иногда – в случае размещения его на чердаках зданий – требуется и его принудительный подогрев.

Одним из наиболее распространенных видов низкотемпературной системы отопления является всем известный «теплый пол» (рис. 1). Системы поверхностного отопления, например, производства компании Oventrop (Германия), включают трубы, монтаж которых может производиться и в пол, и в потолок, и в стены. При этом совершенно не затрагивается интерьер.

Рис. 1. Система отопления с «теплым полом»

В данных системах, благодаря преимущественно лучистому теплообмену, совершенно отсутствует движение воздуха, и тепло равномерно распределяется по помещению. Электронные программируемые регуляторы существенно повышают экономичность системы.

Подающая магистраль систем поверхностного обогрева содержит теплоноситель температурой 40–45˚С, что позволяет с максимальным эффектом использовать возможности конденсационных котлов, а также альтернативные (возобновляемые) источники энергии. В системе, как правило, используется труба из сшитого полиэтилена с защитным от кислорода слоем.

Комбинированная система отопления: радиаторы и теплый пол

Скажу сразу, что этот вариант сейчас применяют везде, где это только возможно.

Ее популярность объясняется повышением комфортности проживания в частном доме.

Вы можете забыть о теплых носках и тапочках и просто ходить по комфортному теплому полу.

Суть такой СО состоит в том, что тепловые потери помещения делятся между радиаторами (или другими приборами отопления) теплым полом.

Здесь в тандеме работают высокотемпературное и низкотемпературное отопление.

Если кто не в курсе, то напомню, что температура теплоносителя в радиаторах может доходить до 90 градусов, то теплых полах она не должна превышать 50.

Это позволяет добиться комфортной температуры поверхности пола.

К сожалению в нашей стране много людей, которые предпочитают сначала сделать, а только потом подумать… Ну, или вообще никогда не подумать.

Так вот, эти люди подключают водяные теплые полы (ВТП) без группы автономной циркуляции (ее называют еще смесительным узлом).

В результате по трубам начинает циркулировать нагретая до 70-80 градусов вода, а покрытие пола начинает обжигать ноги.

Конечно, вы рано или поздно привыкните ходить ро дому в пляжных тапочках, но лучше все изначально сделать по правилам.

Кроме ВТП могут быть использованы электрические теплые полы.

В некоторых случаях будет гораздо дешевле уложить в стяжку кабель или нагревательный мат, чем тянуть трубы и делать коллекторные шкафы.

Увеличатся только счета за электричество, но с этим иногда можно мириться.

Функциональные особенности системы

Принцип действия и функциональные особенности системы геотермального отопления дома заключаются в выполнении следующих этапов:

  1. Раствор, находящийся во внешнем контуре, приобретает дополнительный нагрев в земле примерно на 5 градусов. Его окончательная температура может находиться в районе 3.
  2. Поступив в теплообменник насоса, раствор передаёт свою даже небольшую энергию фреону, которому её вполне достаточно для испарения. Перейдя в газообразное состояние, фреон поступает в компрессор, где происходит его сжатие. Термодинамические процессы, происходящие при этом, приводят к подъёму температуры до 100. И уже горячий газ подается в теплообменник, где передает энергию теплоносителю внутреннего контура, чаще всего воде. Благодаря научным работам физиков и инженеров, этот процесс детально изучен и заложен в принципиальных основах работы различного типа современного оборудования.
  3. Теплоноситель внутреннего контура достигает температуры 50-70 и поступает в радиаторы, трубы. Охлаждённый фреон, поступает в расширительный экран, его температура и давление падают до первоначальных значений и весь цикл можно повторить заново. Раствор внешнего контура таким же образом передвигается в глубину земли за новой порцией энергии.

Какие преимущества есть у низкотемпературного отопления

При установке системы водяных теплых полов, вы получаете следующие преимущества:

  1. 1. Основное преимущество — это уровень комфорта. Ни для кого не секрет, что чересчур горячие батареи сушат воздух, образуя в доме излишнюю конвекцию, которая поднимает в доме много пыли, оказывая на человеческий организм негативное влияние.
  2. 2. Экономичность. Отказываясь от интенсивного обогрева в пользу выборочного, для которого характерна раздельная регулировка температуры, вы можете сэкономить до 20% теплоносителей.
  3. 3. Технологическая экономичность. Используя режим теплых труб, вы сможете открыть для себя сразу две возможности для обогрева — конденсационные котлы, характеризующиеся КПД до 95%, и солнечные коллекторы, позволяющие получить «бесплатную» энергию.

Устраняя основные источники теплопотерь и желая снизить затраты тогда, когда через 5-10 лет система окупится, владельцы домов могут начинать переоборудование отопительных систем на более экономичный режим работы.

Важнейшей задачей развития технологий является повышение энергоэффективности. Для решения этой задачи в системах отопления наиболее эффективным путем является уменьшение температуры теплоносителя. Именно поэтому низкотемпературное отопление является сегодня ключевой тенденцией развития современной отопительной техники.

Низкотемпературная система отопления в процессе эксплуатации расходует намного меньшее количество теплоносителя, по сравнению с традиционной системой. За счет этого обеспечивается значительная экономия. Дополнительным плюсом является снижение объема вредных выбросов в атмосферу. Кроме того, работа с «мягким» температурным режимом позволяет задействовать альтернативные виды оборудования — тепловые насосы или конденсационные котлы.

Главной проблемой развития низкотемпературного отопления длительное время оставалось то, что при низкой температуре отопления было очень сложно создать комфортные условия в обогреваемых помещениях. Однако с развитием технологий строительства, позволяющих возводить энергоэффективные здания, эта проблема была решена. Применение современных строительных и теплоизоляционных материалов дает возможность значительно сократить тепловые потери зданий.
Благодаря этому низкотемпературная система отопления может качественно и эффективно обогревать дом. Достигаемый эффект от экономии теплоносителя значительно превосходит дополнительные затраты, которые приходится нести для теплоизоляции зданий.

В чём разница между обогревом и отоплением сплит системой?

Обогрев и отопление — понятия близкие, но есть разница:

Обогрев кондиционером

— это одна из функций практически любой модели, которая позволяет обогреть или подогреть помещение вплоть до -10/-15 градусов.

Отопление кондиционером

— это использование сплит-системы как полноценный источник тепловой энергии, единственный или же дополняющий иную систему с возможностью работы до -25/-30 градусов.

Работа на тепло — это обычный, привычный режим для современных моделей. Вот только эффективность преобразования электрической энергии в тепловую у обычных систем резко снижается после ноля градусов.

«Тепловые насосы» — это те же кондиционеры, но с особой автоматикой и компрессорами, а также заводской доработкой внешнего блока, что позволяет, к примеру, отапливать дом кондиционером и делать это эффективно даже при суровых морозах, когда обычные сплит-системы даже не запустятся. Северная Европа 40 лет уже греется тепловыми насосами «воздух-воздух» и «воздух-вода».

Способы размещения труб (коллектора)

  1. Первый из них, горизонтальный, подразумевает размещение коллектора под точкой промерзания грунта. В зависимости от региона глубина расположения коллектора может составлять от полутора метров. Длинна подземного трубопровода не может быть короче труб теплого пола, уложенных в доме, так же она зависит от обводненности грунта, чем влажнее земля, тем выше теплоотдача.Не допускается строительство над контуром сооружений с заглубленным фундаментом, а после завершения монтажа потребуется благоустройство участка.
  2. Второй способ расположения коллектора – вертикальный. Придется бурить в грунте несколько скважин на расстоянии не ближе 2-3 м от дома, каждая из которых входит в почву под своим углом и направлены они в разные стороны. Внутри земляных отверстий глубиной до 50 м размещают геотермальные зонды. По конструкции это одна или пара U-образных труб, выполненных из пластика марки ПНД. Одна скважина (1 погонный метр) способна отдать до 50 Вт. Т. е., чтобы получить те же 7-9 кВт, нужно от 150 до 200 м геотермальных зондов. Это актуально, если участок небольшой, места мало. Данный способ в разы дороже горизонтального, но его плюс, не нарушается ландшафт участка. Единственное дополнительное условие – подготовка небольшого места под кессонный колодец, объединяющей трубы коллектора.

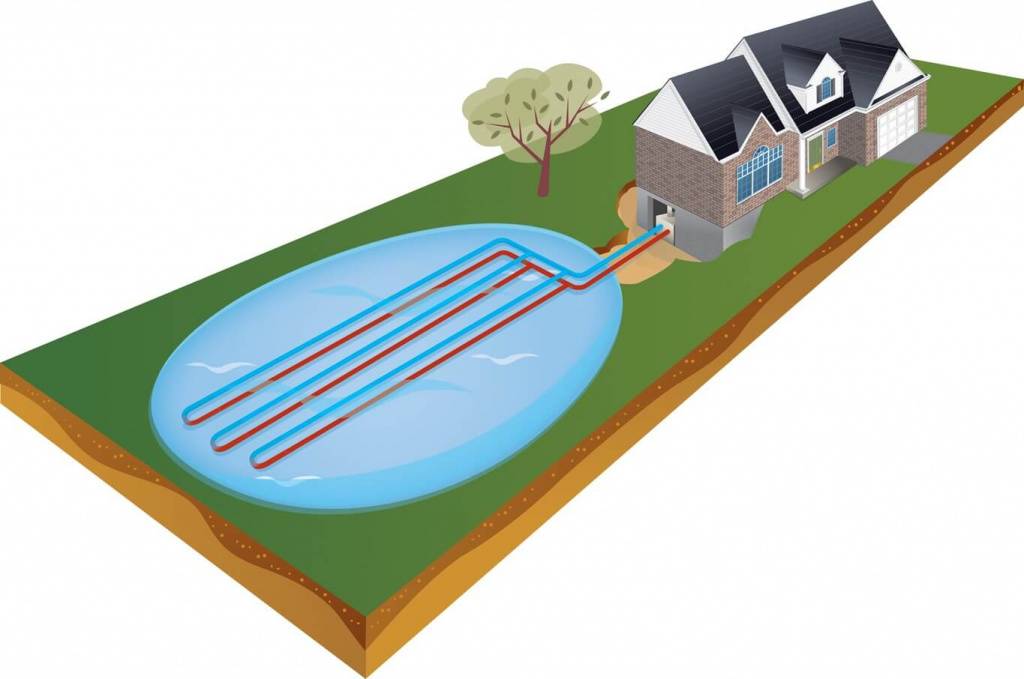

  3. Третий способ требует наличия рядом с домом водоема, который не промерзает зимой до дна (глубина должна быть от 2 м),там где будет располагаться затопленный геотермальный контур. Преимущества метода заключается в отсутствии необходимости проведения трудоемких земляных работ (исключая рытье транше до дома). Но есть и минусы – потребуется специальное разрешение, особенно, если водоем общественный. К тому же далеко не у каждого загородного дома рядом имеется озеро или пруд, река. И все же этот способ считается наиболее экономичным. Для отопления 100 кв. м площади понадобится от 250 до 300 погонных метров коллектора.
  4. И последний способ обустройства геотермальной установки – переливной. Когда вода отбирается из пробуренной водоносной скважины охлаждается в ТН на 4-5 градусов и снова сбрасывается, либо в приемную скважину, находящуюся на удалении 20 метров, либо в ближайший водоём. Недостатки данного способа заключаются в невозможности контроля уровня водоносного горизонта и необходимости дооборудования ТН фильтрами и промежуточными теплообменниками.

Стальные батареи

Теплоотдача стальных радиаторов зависит от нескольких факторов. В отличии от других приборов, стальные чаще представлены монолитными решениями. Поэтому их теплоотдача зависит от:

  • Размера устройства (ширина, глубина, высота);
  • Типа батареи (тип 11, 22, 33);
  • Степени оребрения внутри прибора

Стальные батареи не подходят для отопления в центральной сети, но идеально зарекомендовали себя в частном домостроении.

Типы стальных радиаторов отопления

Чтобы выбрать подходящий прибор по теплоотдаче, сначала определитесь с высотой устройства и типа подключения. Далее по таблице производителя подбираете прибор по длине, рассматривая тип 11. Если нашли подходящий по мощности, то здорово. Если нет, то начинаете рассматривать тип 22.

Водяное отопление

Все системы этого типа характеризуются тремя основными параметрами – температура теплоносителя на выходе из теплопроизводящего устройства (в этом случае используются водонагревательные котлы на твердом, жидком, газообразном топливе и электрические), температура на его входе и температура воздуха в отапливаемом помещении. Такая последовательность цифр указывается во всех документах на котлы.Современные системы низкотемпературного отопления, в основном, базируются на европейском стандарте EN422, в котором введено понятие «мягкого тепла», предполагающего использование теплоносителя с температурой на выходе из теплопроизводящего устройства 55˚С, а на входе – 45˚С.

Данный тип отопления предполагает применение в системе циркуляционных насосов, которые размещаются так же, как и в обычных системах отопления. Наиболее экономичными считаются «открытые» системы с размещением расширительного бака в верхней точке. Установка насосов в магистраль подачи теплоносителя позволяет избежать возможных зон разрежения, что имеет место при установке циркуляционных насосов на обратной магистрали.

В закрытых системах, работающих с повышенным давлением, наряду с циркуляционным насосом необходимо использовать автоматический воздухоотводчик и сбросной клапан, а также манометр, показывающий давление в системе. Расширительный бак в этом случае размещается в удобном для пользователя месте.

Одним из требований, определяющим эффективность работы открытого типа отопительных систем, является необходимость хорошей теплоизоляции расширительного бака. Иногда – в случае размещения его на чердаках зданий – требуется и его принудительный подогрев.

Одним из наиболее распространенных видов низкотемпературной системы отопления является всем известный «теплый пол» (рис. 1). Системы поверхностного отопления, например, производства компании Oventrop (Германия), включают трубы, монтаж которых может производиться и в пол, и в потолок, и в стены. При этом совершенно не затрагивается интерьер.

Рис. 1. Система отопления с «теплым полом»

В данных системах, благодаря преимущественно лучистому теплообмену, совершенно отсутствует движение воздуха, и тепло равномерно распределяется по помещению. Электронные программируемые регуляторы существенно повышают экономичность системы.

Подающая магистраль систем поверхностного обогрева содержит теплоноситель температурой 40-45˚С, что позволяет с максимальным эффектом использовать возможности конденсационных котлов , а также альтернативные (возобновляемые) источники энергии. В системе, как правило, используется труба из сшитого полиэтилена с защитным от кислорода слоем.

Что такое комбинированная система отопления?

Комбинированная система отопления частного дома: схемаКомбинированная система отопления это система отопления (далее СО), в которой применяются несколько способов обогрева помещения.

Например, это может обогрев помещения при помощи печи и электрических конвекторов.

Последние используются чаще всего для подогрева помещения после того, как прогорит топливо в печи.

Вместо конвекторов может использоваться электрический теплый пол или кондиционер, работающий на обогрев.

Ну и совсем экзотическим будет вариант СО с обычным отопительным котлом и тепловым насосом.

Комбинированной можно считать можно считать СО, в которой применяется два или более отопительных аппарата, которые работают на разных видах топлива.

Так, например, в нашей стране распространена схема, в которой основной газовый котел дублируется твердотопливным или электрическим.

При этом, я считаю, что твердотопливный вариант здесь лучше.

Поскольку свет и газ могут пропасть одновременно, а твердое топливо можно всегда иметь под рукой на такой случай.

Если в вашей СО используется принудительная циркуляция теплоносителя, то вам будет необходим источник бесперебойного питания для поддержания работы циркуляционных насосов и автоматики.

Ну а если вам хочется полной автономности от внешнего мира, то тут можно сделать две вещи:

  • Гравитационная система отопления — теплоноситель в ней циркулирует под действием силы тяжести.
  • Печь — помещение обогревается излучением от самой печи, которая делается из кирпича.

У этих вариантов есть свои достоинства и недостатки, но об этом мы поговорим отдельно в следующих статьях этого блога.

А теперь давайте рассмотрим наиболее популярную комбинацию способов обогрева помещения.

Популярные варианты отопления частного дома

С наступлением холодов в наших домах остро возникает вопрос отопления, без которого пережить традиционно морозные зимы в нашей стране просто невозможно! В многоквартирных домах этот вопрос решается либо централизованной системой отопления (СО), либо типовой автономной установкой, которая устанавливается еще на стадии строительства здания. А вот с частными домами вопрос более сложный, и его нужно решать самому владельцу, чтобы обеспечить в помещениях должный уровень комфорта и для себя, и для всей семьи, и для гостей.

В коттеджах внедряются сложные ОС, в которых может использоваться распределительная гребенка, обеспечивающая подачу нагретого до нужного уровня теплоносителя сразу в несколько контуров, включая сеть радиаторов и системы теплых полов.

Зачастую в больших домах создают системы с принудительной циркуляцией, в которых теплоноситель, обычно вода, движется по контуру благодаря работе насоса. Для каждой ветки устанавливается свой отдельный насос. Перед гребенкой устанавливается гидравлическая стрелка, которая сравнивает давление в обратке и подающей магистрали. На сегодняшний день используется множество разнообразных вариантов создания СО в доме, и на основных типах отопления остановимся детально.

Основные узлы конденсационного котла

Теплообменник для конденсационных котлов может быть изготовлен в форме труб со сложным сечением. Это необходимо для того чтобы как можно больше увеличить объем теплообменника, тем самым, повысив эффективность работы конденсационного котла. В котлах такого типа перед горелкой монтирован вентилятор, который извлекает из газопровода газ и смешивает его с воздухом. Далее такая рабочая смесь направляется к горелке.

Дымоходные газы выходят из системы посредством дымоходов коаксиального типа.

Для изготовления таких дымоходов производители используют, в основном, пластик, обладающий хорошей термостойкостью. Насос, встроенный в газовые конденсационные котлы отопления, управляется посредством электроники и оптимизирует мощность котла, тем самым, позволяя сэкономить электричество.

Коаксиальный дымоход

Эффективность работы котла во многом зависит и от параметров отопительной системы в целом. Если температура воды будет низкой, то конденсация водяного пара будет происходить более полно. Тем самым, значительная часть скрытого тепла будет возвращаться в отопительную систему. Это повлияет и на то, что показатель КПД конденсационного котла будет несколько выше.

Под конденсационный котел подойдет не всякая отопительная система. Система отопления должна быть рассчитана на не слишком высокую температуру теплоносителя.

То есть, это должна быть относительно низкотемпературная система отопления. В обратном контуре теплоноситель должен обладать температурой не выше, чем 60 градусов. Наружные условия не имеют никакого значения. Если на улице будет небольшой мороз, то температура теплоносителя в обратном контуре будет не ниже, чем 45-50 градусов. Таким образом, котел будет функционировать в конденсационном режиме.

Напольный конденсационный котел

Низкотемпературные котлы отопления могут быть как с одним, так и с двумя контурами. Их можно использовать для организации отопительной системы или для горячего водоснабжения. Такие котлы могут различаться по параметрам мощности. Диапазон их мощности достаточно большой и составляет от 20 до 100 кВт. Такой мощности, которую предоставляет низкотемпературное отопление дома, хватает для любых бытовых условий.

Для промышленной области потребуется приобрести более мощный котел напольного типа.

Можно приобрести и различные комплекты для подключения конденсационных котлов. В перечень таких компонентов входят: нейтрализаторы конденсата, расширительные баки, различные предохранительные устройства, комплекты для системы отвода отработанных газов, комплекты трубной обвязки и многое другое.

Во многих европейских странах запрещено использование других котлов, кроме конденсационных. Это объясняется тем, что у них более высокий показатель КПД и они выбрасывают в атмосферу куда меньше вредных частиц. В таких странах государство заботится о своих людях, потому что запрещает использовать оборудование, которое не обладает хорошей экономичностью и низким уровнем безопасности с экологической точки зрения.

Отопительные приборы

Отопительные приборы делятся на 4 группы:

  • приборы с равными по площади поверхностями, как со стороны теплоносителя, так и со стороны воздуха. Такой тип приборов известен всем – это традиционные секционные радиаторы;
  • устройства конвекционного типа, в которых площадь поверхности, соприкасающейся с воздухом, намного больше поверхности со стороны теплоносителя. В этих приборах излучение тепла носит второстепенный характер;
  • пластинчатые воздухонагреватели с побудительным воздушным потоком;
  • устройства панельного типа – напольные, потолочные или стеновые. В этой линейке отопительных панелей, к примеру, можно отметить чешские панельные стальные радиаторы Korado под названием Radik, выпускаемые в двух исполнениях – с боковым подключением (Klasik), и с нижним со встроенным термостатическим вентилем (VK). Панельные стальные радиаторы предлагает также компания Kermi (Германия).

Рис. 5. Панельный стальной радиатор Korado

К отопительным приборам низкотемпературных систем можно отнести различного рода секционные и панельные нагреватели, отопительные конвекторы, калориферы и отопительные панели.

Теплоаккумуляторы

Эти устройства необходимы в бивалентных системах низкотемпературного отопления, в которых используется энергия из возобновляемых источников или сбросная теплота. Теплоаккумуляторы могут быть жидко- или твердозаполненными, использующие теплоемкость заполнителя для накопления теплоты.

Широкое распространение все больше получают устройства, в которых тепло выделяется в момент фазовых превращений. В них теплота накапливается в процессе плавления вещества или тогда, когда кристаллическая его структура претерпевает определенные изменения.

Также эффективно работают термохимические теплоаккумуляторы, принцип работы которых основан на накапливании теплоты в результате химических реакций, происходящих с выделением тепла.

Аккумуляторы тепла могут подключаться к системе отопления как по зависимой схеме, так и по независимой, когда в них аккумулируется тепло от внесистемного теплоносителя.

Тепловые аккумуляторы могут быть также грунтовыми, скальными и даже подземные озера могут использоваться в качестве накопителя тепла.

Грунтовые тепловые аккумуляторы получают при размещении регистров, изготовленных из труб, с шагом полтора–два метра. Скальные теплоаккумуляторы обустраивают путем бурения вертикальных или наклонных скважин в скальных породах на глубину от 10 до 50 м, куда и закачивается теплоноситель. Использование подземных озер в качестве теплоаккумуляторов возможно в случае размещения в нижних слоях воды труб с закаченным в них теплоносителем. Отбор тепла осуществляется из труб, размещенных в верхних слоях подземных озер.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Преимущества и недостатки низкотемпературных систем отопления

  • значительная экономия средств за счет уменьшения расхода энергоносителя;
  • сокращение объема вредных выбросов в атмосферу;
  • улучшение показателей комфорта. За счет малого нагрева радиаторов в помещении не сушится воздух и не возникают сильные конвективные потоки, поднимающие пыль;
  • безопасность. О радиатор с температурой +50…+60 °C нельзя обжечься, чего не скажешь о батарее, разогретой до +80 °C;
  • уменьшение нагрузки на котел, что повышает эксплуатационный ресурс оборудования;
  • возможность применения тепловых насосов, конденсационных котлов и других видов альтернативного оборудования с низким температурным режимом.

Недостатки систем отопления этого типа носят относительный характер. Так, определенным минусом можно назвать повышенные требования к используемым радиаторам. Однако применение батарей Ogint Delta Plus полностью решает все проблемы выбора отопительных приборов.

Также следует отметить, что при сильных морозах низкотемпературные системы не всегда могут справляться с обогревом зданий. В то же время система без особых проблем может быть переведена на работу в более высоком температурном режиме при наличии такой необходимости.

В целом низкотемпературные системы отопления являются более эффективными, экономичными и безопасными по сравнению с традиционными системами. Поэтому сегодня можно уверенно говорить, что будущее именно за низкотемпературным отоплением.

Солнечная энергия

Наиболее распространенными устройствами использования солнечной энергии для ее превращения в тепловую являются концентрирующие и непосредственно поглощающие солнечный поток солнечные коллекторы (панели).

При концентрации солнечного излучения получают высокие плотности теплового потока и, соответственно, высокие температуры нагреваемого тела, а для работы ТН необходимы низкопотенциальные источники тепловой энергии. Однако, в том случае, если сконцентрированный поток падает на фотоэлектрический преобразователь (ФЭП), КПД которого зависит от температуры, есть искушение его охлаждать и в результате получать большее количество электроэнергии, а на выходе ТН – нагретый теплоноситель. Несостоятельность такой системы очевидна. КПД реальной системы составит 0,33 (расчет представлен в полной версии статьи – прим. ред.), что ниже КПД солнечного коллектора. При этом мощность ФЭП приблизительно равна мощности, необходимой для привода компрессора.

При использовании несконцентрированной солнечной энергии в качестве приемников солнечной радиации для ТН рассматриваются солнечные коллекторы. Применение солнечных коллекторов в зимний и переходный периоды на территории РФ крайне ограничено незначительной плотностью солнечной радиации, облачностью, низкими температурами окружающей среды, снежными покровами.

Солнечные абсорберы при отсутствии или низкой солнечной радиации могут работать как воздушные теплообменники с естественной циркуляцией воздуха (конвективный теплообмен при отсутствии снежного покрова). Эффективность таких систем крайне низкая из-за незначительного коэффициента теплоотдачи (средняя скорость ветра 3-4 м/с) и неизбежного обледенения коллекторов.
