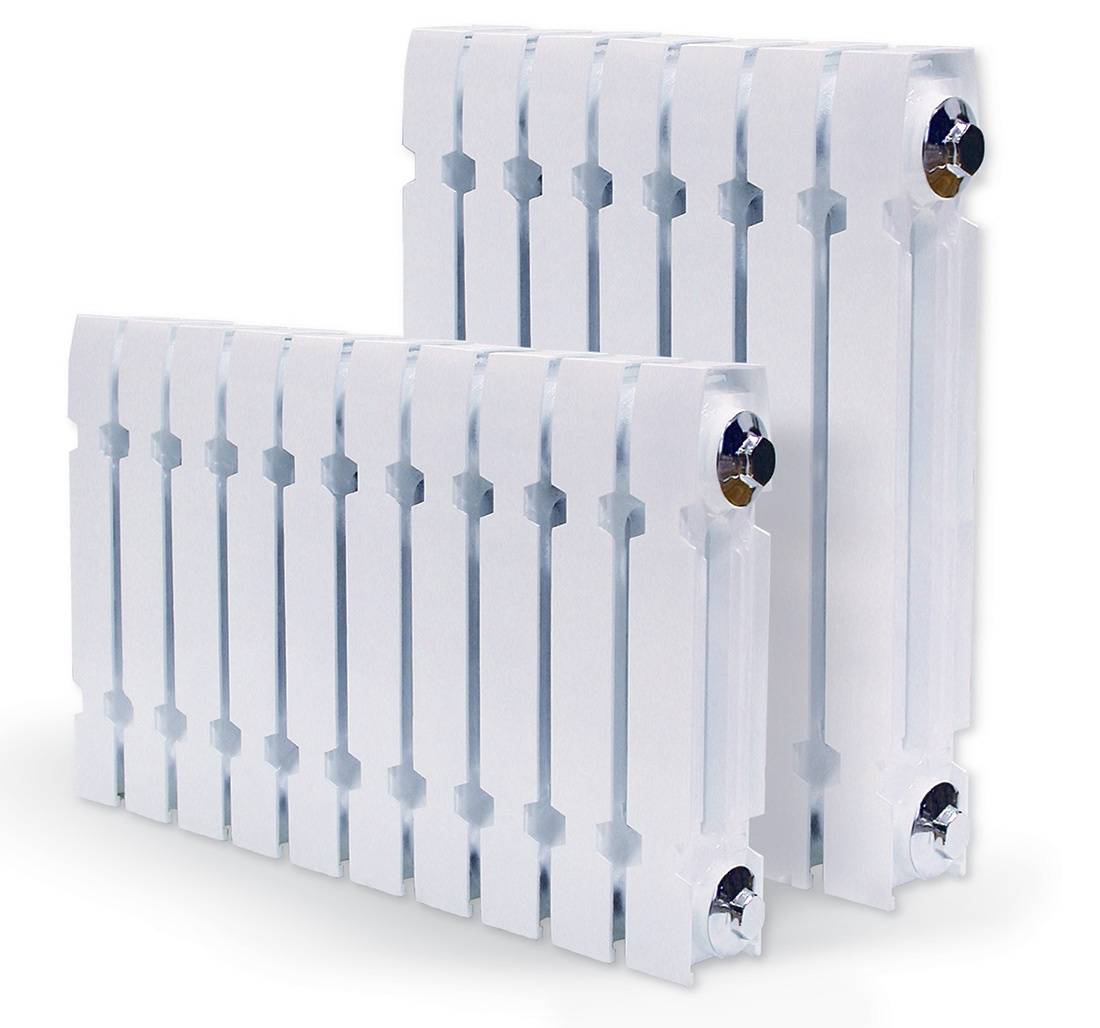

Чугунные батареи отопления

Пояснения сравнительных величин приборов отопления

Из представленных выше данных, видно, что наиболее высоким показателем теплоотдачи обладает биметаллическое отопительное устройство. Конструктивно такой прибор представлен компанией RIFAR в ребристом алюминиевом корпусе. в котором располагаются металлические трубки, вся конструкция крепится сварным каркасом. Этот вид батарей ставится в домах с большой этажностью, а также в коттеджах и частных домах. К недостатку этого вида отопительного устройства относится его дороговизна.

Важно! Когда этот вид батарей ставится в домах с большим количеством этажей, рекомендуется иметь собственную котельную станцию, в которой есть узел водоподготовки. Это условие предварительной подготовки теплоносителя связано со свойствами алюминиевых батарей. они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления

По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления

они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления. По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления.

Чугунные батареи в этой сравнительной системе параметров значительно проигрывают, у них низкая теплоотдача, большой вес отопительного прибора. Но, несмотря на эти показатели, радиаторы МС-140 пользуются спросом населения, причиной которого являются такие факторы:

Длительность безаварийной эксплуатации, что важно в отопительных системах.
Стойкость к негативному воздействию (коррозии) теплового носителя.
Тепловая инерционность чугуна.

Данный вид устройств отопления работает более 50 лет, для него нет разницы в качестве подготовки теплового носителя. Нельзя их ставить в домах, где, возможно, высокое рабочее давление сети отопления, чугун не относится к прочным материалам.

Характеристики чугунных радиаторов отопления

Размеры и вес различных моделей чугунных батарей.

Рассматривая технические характеристики чугунных радиаторов, необходимо выделить их стойкость к повышенному давлению – они выдерживают до 10 атмосфер. Опрессовочное давление составляет до 15 атмосфер, что позволяет оставить небольшой запас на случай гидроудара. Что касается теплоотдачи, то она зависит от многих факторов, например, от размеров секции, толщины металла и многих других параметров. Ориентировочный показатель – 120-130 Вт на секцию.

Тепловая мощность отдельных моделей достигает 160 Вт на секцию. Например, таким показателем могут похвастаться отечественные радиаторы МС-140 с межосевым расстоянием 500 мм. Теплоотдача чугунных батарей отопления в сравнительной таблице традиционно самая низкая (по сравнению с другими типами радиаторов). Но такие таблицы не учитывают особенности отдельных моделей.

Что касается внутреннего объема, то он зависит от конкретной модели радиатора и от производителя. Например, емкость одной секции в отечественных батареях составляет до полутора литров, в то время как зарубежные образцы обладают емкостью меньше литра. Но даже в этом случае объем по-прежнему остается большим – в алюминиевых и биметаллических радиаторах емкость секции составляет примерно 200 мл.

Габариты чугунной батареи МС-140-500. Его длинна будет зависеть от количества секций.

Максимальная температура теплоносителя, протекающего через чугунную батарею, может составлять до +130 градусов – чугун хорошо противостоит такому перегреву. Что касается габаритов, то здесь все зависит от конкретной модели – на рынке встречаются как классические чугунные радиаторы глубиной 140 мм, так и более тонкие образцы, обладающие неплохим современным внешним видом.

Размеры чугунных радиаторов отопления на примере модели МС-140-500 следующие – глубина 140 мм, высота 580 мм, ширина 93 мм (для одной секции). Если рассматривать радиаторы МС-90-500, то их глубина меньше – всего 90 мм. Более современные модели делаются еще более тонкими, благодаря чему они могут посоперничать с алюминиевыми, стальными и биметаллическими образцами.

Также в продаже представлены чугунные батареи нестандартных размеров – они могут быть узкими, очень широкими, высокими. Некоторые дизайнерские модели могут похвастаться переменной толщиной или высотой.

В чем плюсы

Если какой-то товар такое длительное время продается, это значит, что достоинств  у него больше, чем недостатков. Справедливо это и для чугунных батарей.

Низкая химическая активность

Мы давно приняли как факт, что теплоноситель в наших системах центрального отопления, мягко говоря, далек от стандарта. Мало того, с этим фактом пришлось считаться мировым производителям, которые поставляют свои товары на наш рынок. Они разрабатывают специальные усиленные модели алюминиевых радиаторов, возобновили и совершенствуют биметаллические.

Единственное оборудование, которое не требует адаптации под наши сети — чугунные радиаторы. А все потому, что этот сплав химически инертен и почти не разрушается от контакта даже с  таким теплоносителем, как в наших сетях. Среди других типов отопительных приборов самые стойкие  — биметаллические радиаторы. Они могут  стоять при Ph от 6 до 9, некоторые модели до 10,5. Это тоже немало, но при выборе чугунных вообще на этот фактор можно внимания не обращать. Они работают при любой водородной активности.

Красивые радиаторы отопления — чугун может быть очень привлекательным

По этому параметру может с ним сравнить только, пожалуй, нержавеющая сталь. И с таким сердечником выпускают несколько моделей биметалла, но что может отпугнуть, так это цена на них.

Длительный строк службы

В наших сетях есть батареи из чугуна, возраст которых перевалил за 50 лет. И это при работе с нашими теплоносителями. Вообще, производители дают гарантии на 10-15 лет, чего тоже более чем достаточно, но фактически стоять они будут и 20-30 лет без проблем.

Что им нужно для длительной работы, так это периодическая промывка. Если в системе не стоит фильтр и/или грязевик, весь мусор, переносимый теплоносителем, оседает внутри. Если длительное время не промывать систему,  все может забиться солями, шлаком, песком, «слезами» от сварки и т.п. Раз в несколько лет радиатор нужно снять (для этого на подаче и на «обратке» поставьте шаровые краны), и промыть.

На входе и выходе обязательно поставьте шаровые краны

Низкая цена

Действительно есть модели чугунных радиаторов, которые стоят немного. Но это те самые, традиционные «советского» образца. Их образцом элегантности не назовешь, зато это самый недорогой вариант. Их цена — от 270 рублей за секцию. Другие, более современной формы, стоят уже от 500 и выше.

Малое гидравлическое сопротивление

По этому параметру к чугунным радиаторам отопления более-менее близко расположены только стальные сварные регистры и некоторые модели из алюминия. Но сталь разрушается довольно быстро, а внешний вид у них, пожалуй, даже хуже, так что особой конкуренции они не составляют.  Алюминий стоит не во всех сетях, не со всеми антифризами, так что тоже не особенно конкурирует.

Малое гидравлическое сопротивление очень важно для систем с естественной циркуляцией. Так что при устройстве такой системы и выбора особого нет: безоговорочно подходит чугун, все остальные — смотреть нужно параметры и условия эксплуатации

Это радиатор английской фирмы Rococco

Высокая рабочая температура

По этой характеристике с ними никакие другие отопительные приборы не сравнятся. Разве что стальные, да и то не все. А чугунные могут спокойно выносить температуру среды до +150oC. Для биметаллических заявлена температура +100 oC или +110 oC, но желательно, чтобы она не превышала +95 oC.

Как правильно промывать чугунные батареи

Засорение каналов радиатора приводит к снижению теплоотдачи. Для предотвращения этого рекомендуется своевременно производить обслуживание. При выявлении низкой температуры батареи по отношению к другим отопительным приборам или стояку выполняют промывание.

Очистить внутреннюю поверхность каналов от ржавчины и прочих отложений можно путём демонтажа радиатора. Его выносят в ванную, которую рекомендуется предварительно застелить ветошью. Это исключит повреждение эмали в процессе манипуляций с тяжёлой конструкцией.

Во входное отверстие вставляют шланг душа. Лейку предварительно снимают. Под напором из секций выходит вся грязь. Торопиться с промывкой не стоит. Твёрдые частицы заполняют любые выемки и зазоры, поэтому при выполнении процедуры нужно переворачивать конструкцию, слегка встряхивать.

Когда вода из радиатора начнёт выходить чистой, выходное отверстие закрывают скруткой из ветоши. Во входное отверстие заливают горячий раствор кальцинированной соды. Далее внешняя сторона простукивается деревянным молотком (умеренно!). Это способствует отслоению налёта с внутренних стен каналов. После слива моющего средства повторяется промывка проточной водой до тех пор, пока перестанут выходить твёрдые частицы.

Особенности изделий

Выбирая подходящий вариант из представленных моделей радиаторов, стоит поинтересоваться тем, какие батареи греют лучше. Чтобы это узнать, нужно рассмотреть характеристику материала, из которого изготавливается изделие:

  1. Чугунный тип. Представлен как наиболее эффективный, мощный и знакомый многим вариант. Но, в отличие от прежних аналогов, дизайн изделий стал стильным и современным, благодаря чему они стали составлять по-настоящему серьезную конкуренцию более новым материалам.Температурный показатель достигает 150 градусов, а показатель давления – до 13 бар.
  2. Алюминиевый тип. Обладает привлекательным и довольно современным дизайном, вот только благодаря тонкому материалу очень часто наблюдается неустойчивость к гидроударам. Это приводит к тому, что спустя несколько лет у батарей снижается качество работы или же они полностью выходят из строя. Такой вариант происходит с центральными отопительными системами. Для тех, кто использует автономное отопление, он является наилучшим вариантом, обладая высокой теплоотдачей и стильным дизайном. Температурный показатель достигает 110 градусов, а показатель давления – до 17 бар.
  3. Стальной тип. Предоставляет возможность выбрать изделие как по дизайну, так и по конструкции. Каждый вариант лучше выбирать, исходя из индивидуальных особенностей. Обладает высоким температурным показателем, защитными свойствами от коррозии, давление может достигать 15 бар.

  4. Биметаллический тип. Является наиболее популярным вариантом, который смог объединить в себе преимущества нескольких различных вариантов. Соответствует требованиям, предъявляемым централизованной сетью отопления. Температурный показатель – 130 градусов, давление – 50 атмосфер.

Всевиды отопительных радиаторов в квартире,помимо отличий в материале, должны соответствовать предъявленным требованиям отопления, установленного у вас.

Технические характеристики чугунных батарей

Безусловно, важнейшими параметрами отопительных конструкций являются такие характеристики, как тепловая отдача и мощность

Прописывают изготовители мощностные показатели в техдокументации и, что важно, для единственной секции

В среднем, секционная мощность чугунного радиатора отопления составляет 160 Вт.

Тепловая отдача у конструкций из чугуна в два раза хуже, чем у алюминиевых или биметаллических. Однако этот минус обусловлен небольшой инертностью. Чугун намного дольше по времени способен удерживать тепловую энергию. Наиболее эффективно данные обогревательные конструкции себя показывают в системах с естественной циркуляцией жидкости.

Мощность чугунных радиаторов отопления и её сравнение с другими типами батарей.

Тип радиатораТеплоотдача одной секции, ВтРабочее давление, БарДавление опрессовки, БарМасса секции, кгЕмкость секции, л
Чугунный с зазором между осями секций 500 мм1609157,121,45
Чугунный с зазором между осями секций 300 мм1409155,41,1
Биметаллический с зазором между осями секций 500 мм20420301,920,2
Биметаллический с зазором между осями секций 350 мм13620301,360,18
Алюминиевый с зазором между осями секций 500 мм18320300,270,27
Алюминиевый с зазором между осями секций 350 мм13920301,20,19

Другой по важности параметр – это вес чугунных радиаторов отопления. Одна секция весит от 3 до 7 килограмм

Количество секций разное у каждой модели. Многое зависит от выбранной модели, а также величины обогреваемого помещения. После того, как проведён крепеж для чугунных радиаторов отопления, секции по желанию можно добавить либо убрать.

Не менее важный показатель – это размеры батареи. Ширина одной секции от 8 до 10 см, высота составляет от 37 до 57 см, глубина – от 7 до 12 см.

Объём пространства изнутри может составлять 0,7-1,5 литров.

Стоит упомянуть про рабочее давление. Это нагрузка, оказываемая жидкостью в период циркуляции по системе отопления. Обычно значения составляют 6-10 атмосфер.

Максимальное рабочее давление. Это нагрузка, при которой может функционировать батарея в период возникновения сильного удара воды. При проверке отопительной системы внутри магистралей создаётся нагрузка, очень приближенная к максимальной. Новые чугунные модели выдерживают давление 12-18 атмосфер.

Средний срок эксплуатации чугунных радиаторов отопления — 30 лет. Безусловно, при бережном отношении и благоприятных условиях конструкции могут прослужить и 60 лет. Это довольно хороший показатель, который намного выше, чем у современных батарей из алюминия или биметалла. Такой продолжительный срок службы чугунных радиаторов отопления обусловлен немалыми размерами внутренних каналов, что предотвращает появление засора изнутри.

Половые конвекторы

Новое решение среди отопительных приборов — спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).

+ Плюсы:

  • Прочность и простота конструкции, небольшой вес.
  • Коррозии они неподвластны.
  • Они занимают мало места.
  • Их практически не видно.
  • Легкость установки и очистки.
  • Равномерность нагрева комнаты.
  • Защищают от запотевания стекол.

— Минусы:

  • Большая монтажная длина.
  • Невозможность использования принудительной вентиляции.
  • Небольшая отдача тепла.
  • Неэкономичность.

Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).

Главные характеристики:

  • Давление (рабочее) – 10-16 бар.
  • Тепловая мощность – 130-10000 ватт.
  • Температура горячей воды (максимум) – 110-130 градусов.

Преимущества и недостатки вертикальных радиаторов отопления — излагаем главное

Как рассчитать количество секций для спальни

Существует несколько методов определения количества сегментов. Самый простой вариант предусматривает использование формулы: N = (100 х S)/Q

Расшифровка значений:

  • N – кол-во секций;
  • S – площадь комнаты;
  • Q – показатель теплоотдачи секции.

В вычислениях используется усреднённая величина – 100 Вт. Именно такая мощность устройства необходима для отопления 1 м2.

Получить более точный результат можно, учитывая такие факторы, как:

  • высота потолка;
  • толщина стен;
  • кол-во окон;
  • климатические особенности региона;
  • с какой стороны расположена комната и пр.

Всё это называется поправочные коэффициенты. Им присваиваются обозначения К1…К10. Формула с их участием выглядит следующим образом: N = K1 х K2 х…K10 х (100 х S)/Q. Данный вариант считается максимально точным.

Достоинства и недостатки чугунных батарей

Первые чугунные батареи появились более 100 лет назад. Они до сих пор встречаются в старинных особняках и частных домах, построенных в те далекие времена. За все время своего существования они практически не претерпели изменений, а некоторые современные образцы практически полностью повторяют ретро-облик своих предшественников. Сегодня они выпускаются многими отечественными и зарубежными производителями, продаваясь практически во всех магазинах сантехники и теплотехники.

Чугунные радиаторы крепко вошли в историю нашей страны как неотъемлемые ее элементы.

Чугунные батареи изготавливаются из чугуна – сплава железа, углерода и некоторых других химических элементов. Этот сплав обладает многими преимуществами, в число которых вошли большая теплоемкость и стойкость к коррозии. Изделия из чугуна могут служить многие десятилетия, если обеспечить им надлежащий уход. Благодаря этим свойствам, чугун стал использоваться для изготовления чугунных батарей.

Долгое время чугунные радиаторы отопления оставались практически полными монополистами. В дальнейшем на рынок пришли более современные стальные радиаторы, а следом появились биметаллические и алюминиевые разновидности. Тем не менее, чугун не сдается, продолжая удерживать покупательскую аудиторию своими привлекательными свойствами. Давайте посмотрим, чем так хороши чугунные батареи:

  • Высокая теплоемкость – эти батареи могут удерживать большое количества тепла, продолжая отдавать его даже при кратковременном отключении отопительной системы;
  • Высокая прочность – рабочее давление для чугунных батарей составляет 8-10 атмосфер. Некоторые модели могут похвастаться стойкостью к небольшим гидроударам;
  • Чугун обладает хорошей сопротивляемостью к агрессивному теплоносителю, приводящему к порче радиаторов из других металлов и сплавов – благодаря этому он спокойно работает в централизованных системах отопления, практически не реагируя на агрессивность теплоносителя;
  • Достаточно высокая теплоотдача – она может достигать 160 и даже 180 Вт на секцию (впрочем, стальные, алюминиевые и биметаллические радиаторы могут похвастаться большей теплоотдачей);
  • Большой внутренний объем – обеспечивает минимальное гидравлическое сопротивление. Кроме того, чугунные батареи практически не засоряются, что является их большим плюсом;
  • Продолжительный срок службы – производители дают на свою продукцию гарантию от 10 до 30 лет. На практике срок службы может превышать 50-60 лет – все зависит от ухода за отопительной системой и за самими радиаторами;
  • Стойкость к высокой температуре – отдельные модели могут выдерживать нагрев до +130 градусов.

Также мы расскажем про недостатки:

Согласитесь, внешний вид советских чугунных батарей сильно уступает внешнему виду его современных аналогов из другого металла.

  • Высокая теплоемкость, являющаяся достоинством, одновременно выступает недостатком – чугунные батареи долго прогреваются, задерживая поступление тепла в помещения. На практике это приводит к повышенному расходу энергоносителей (газа, электроэнергии, дров, солярки);
  • Отсутствие дизайна – классические чугунные радиаторы не могут похвастаться приличным внешним видом, но легко прячутся за декоративными решетками для радиаторов отопления. А вот восстановленные ретро-модели и современные дизайнерские решения заставляют любые другие радиаторы нервно курить в сторонке – ретро-стиль в XXI веке ценится как никогда;
  • Высокий вес – пожалуй, это единственный весомый недостаток, по сравнению с которым все остальные недостатки выглядят не более чем придирками. Например, вес чугунной батареи из десяти секций, такой как МС-140, составляет более 71 кг;
  • Трудности в монтаже – этот недостаток является родственником предыдущего. Большой вес чугунной батареи затрудняет проведение монтажных работ и требует усилий двух-трех монтажников.

Большой внутренний объем тоже является определенным недостатком, так как отопительному котлу приходится нагревать большее количество воды. А значит, возрастают затраты на газ, электроэнергию и прочие источники тепла.

Почему не стоит отказываться от чугунных изделий?

стандартные модели

Различные формы, оригинальное литье узоров и разнообразных орнаментов придают невероятно привлекательный вид батареям чугунным нового образца. Цены на них выше, чем на стандартные модели, но сделанные под старину, они подчеркнут строгую красоту классического, готического или английского стилей. Обыкновенные модели радиаторов отопления тоже не стоит сбрасывать со счетов. Так как они выпускаются лишь грунтованными под покраску, то поле для разгула вашей фантазии поистине огромно. Экспериментируя с цветовой гаммой, вы сможете оригинально украсить любое помещение. Да и цена на эти модели относительно небольшая.

Чугунные системы более подходят для домов с центральным отоплением, так как использование их при автономных системах отопления для достижения такой же температуры в доме потребуется повысить температуру используемого теплоносителя, что негативно сказывается на отопительном котле (ускоряет его износ), увеличивается расход топлива, Снижается безопасность функционирования труб, повышается возможность аварии. В таких системах отопления целесообразно использовать биметаллические или алюминиевые батареи отопления.

Чугунные радиаторы отопления

Пожалуй, чугунные батареи известны всем и каждому – этот материал использовался для обустройства отопительной системы в зданиях еще в прошлом веке. Сейчас, конечно, производители предлагают более современные варианты чугунных батарей, но и они обладают всеми преимуществами такого типа изделия.

Преимущества чугунных радиаторов:

  1. Самый дешевый вид радиаторов отопления.
  2. Срок эксплуатации чугунных батарей составляет более 50 лет.
  3. В случае отключения системы отопления чугунные батареи длительное время «держат» тепло.
  4. Отлично прогревают помещения даже с высокими потолками.

Недостатки чугунных радиаторов:

  1. Разогреваются радиаторы отопления из чугуна очень долго.
  2. Необходимый объем теплоносителя достаточно большой.
  3. Перевозка рассматриваемого изделия и его монтаж требуют присутствия нескольких человек – вес чугунных радиаторов большой.

Обратите внимание: несмотря на кажущуюся прочность и крепость металла, чугун относится к категории хрупких материалов – если будет гидроудар или внезапный скачок давления при подаче теплоносителя, то чугунные батареи неизбежно придут в негодность. Отдельно стоит упомянуть об имеющихся в продаже дизайнерских чугунных радиаторах  – они выполняются с применением процесса литья, представляют собой настоящие шедевры

Все функции, присущие рассматриваемому виду радиаторов отопления, у них присутствуют, но стоимость таких дизайнерских изделий очень высока

Отдельно стоит упомянуть об имеющихся в продаже дизайнерских чугунных радиаторах  – они выполняются с применением процесса литья, представляют собой настоящие шедевры. Все функции, присущие рассматриваемому виду радиаторов отопления, у них присутствуют, но стоимость таких дизайнерских изделий очень высока.
