Ворот для колодца: виды конструкций, пошаговая инструкция по изготовлению своими руками

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

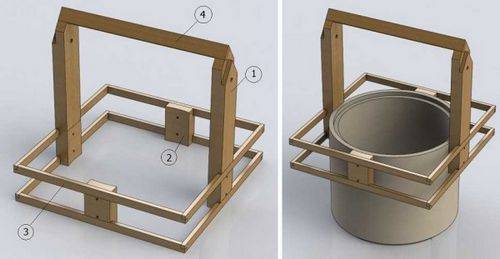

Домик для колодца своими руками

1. опорная стойка из 100*200 мм
2. короткие опорные стойки из того же бруса 100*200 мм
3. крепежный брус 30*60 мм
4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Строительство беседки из металла описано тут.

Виды подъемных механизмов для колодца

Колодезный ворот – приспособление для подъема воды из шахты колодца, имеющее форму цилиндра. Конструкция закрепляется на оси, вращающейся в подшипниках. Вращательные движения совершаются при помощи ручки или пальцев – брусков, закрепленных по периметру ворота. К подъемнику крепится металлическая цепь или трос, на который подвешивается ведро.

Второй вид подъемного механизма – журавль, устройство из балансира и противовеса, установленного на опору. К длинной части журавля крепится шест с ведром, опускающийся в шахту колодца. Эта конструкция позволяет быстрее осуществить подъем воды, но при значительной глубине источника потребуется устройство больших размеров.

Виды подъемных приспособлений

Как можно декоративно оформить колодезные кольца

При открытом навесе, верхняя часть колодца смотрится хорошо, а что делать с нижней частью, как можно украсить или спрятать, это бетонное кольцо.

Можно отделать камнем

Самый простой и популярный способ, украсить бетонное кольцо — оформление камнями, галькой или щебнем. Ну с материалом всё понятно, знаем где его взять, а вот как его крепить и при помощи чего? Вот парочка примеров:

1. Необходимо приобрести клей, которым клеят плитку и природный камень. Мешок 50 кг сухая смесь 300. Все составляющие смешиваются в сухом состоянии, разбавляем водой до состояния пасты или густой сметаны.
2. Заливают сырьё водой и дают пропитаться. Наносим тонкую полосу раствора по кругу кольца, подбираем камни и утапливаем их, один за другим, в нанесённую полосу раствора. Не дожидаясь затвердевания состава нужно очистить камни от остатков раствора и затереть швы.
3. Покупаем цемент М500 — 1/3 и 2/3 просеянного среднезернистого песка. Понадобится ещё клей ПВА, треть от веса цемента, и вода.

Желательная температура окружающей среды +20 °C, запаситесь плотными резиновыми перчатками, эта смесь разъедает кожу на руках. Стоит сразу замешать немного, для навыка. Замешивать такое количество, которое вы способны выработать, пока раствор не начал застывать.

Процесс оклейки — одинаковый с прошлым: замачиваются камни, но уже смачивается и кольцо, наносим раствор и вдавливаем камни. Быстро протираем и заделываем швы.

Сруб для колодца

Можно соорудить сруб на колодец из брёвен. Домик для колодца, из оцилиндрованного бревна, будет смотреться очень даже достойно. Однако сруб колодца своими руками, без необходимых знаний, сделать непросто.

Проще заменить бревно на брус, и сделать сруб из бруса. Суть не меняется, зато проще складывать замок, не надо особых знаний, не нужен специальный инструмент, да и сам брус купить легче.

Если есть скважина — можно получить первый опыт, устроив бревенчатый сруб вокруг неё. Если со скважиной всё получится, можно приступать к колодцу.

Особенности конструкции

Ворот на колодец состоит из цилиндра для наматывания цепи, верёвки или троса, ручки для удобства вращения и ёмкости для подъёма воды со дна колодца (обычно используется ведро). При этом эффективность использования этого нехитрого приспособления зависит от некоторых его параметров:

1. Чем больше диаметр цилиндра, на который наматывается верёвка или цепь для подвешивания ведра, тем меньше вращений понадобится сделать для подъёма жидкости со дна колодца.
2. От того, какую длину имеет ручка ворота, а именно от радиуса её вращения, зависят усилия, которые понадобится приложить для подъёма ёмкости с водой наверх.
3. Не менее важен для эффективности приспособления способ его фиксации на посадочном месте в стойке.

Обычно ворот для колодца, изготовленный своими руками, выполняется в виде бревна диаметром 150-250 мм, в торцевые части которого вбиты металлические штыри. Эта часть конструкции должна вращаться вокруг своей оси и иметь место для фиксации цепи, троса или верёвки, находящуюся точно над центром колодца. С одной стороны находится более длинный штырь, который после двойного изгиба под 90 градусов преобразуется в ручку. Узел опирания обычно делается самым простым  способом. Для этого в металлических стойках просверливаются отверстия либо в верхней плоскости стоек делается выемка для укладки штырей, а сверху они закрепляются фиксирующим деревянным элементом.

Как самостоятельно изготовить подъемный механизм

Чтобы сделать данную конструкцию, не нужно профессиональное оборудование и навыки токаря либо плотника. Минимальный набор приспособлений и желание сделать вороток для колодца своими руками – вот и все, что нужно для достижения отличного результата.

Рассмотрим несколько самых распространенных типов конструкции, которые наиболее популярны в силу своей простоты и надежности.

Классический тип конструкции

Рассмотрим, как сделать ворот так, как делали его и сто лет назад. Этот способ проверен несколькими поколениями и, несмотря на свою простоту, крайне надежен и долговечен.

Колодезный ворот этого типа не потребует значительных затрат времени и сил

Вначале стоит запастись нужными материалами:

• Кусок бревна или оцилиндрованного бруса длиной около 120 см и толщиной 20-25 см.
• Деревянный брус для колодца размером примерно 200*200 мм. Он будет использоваться для стоек, на которых будет закреплен ворот.
• Лист металла толщиной от 2-х до 3-х мм.
• Металлический круг диаметром 20-25 мм.

Также лучше запастись определенными инструментами:

• Дрель с набором сверл по металлу и дереву.
• Болгарка с отрезными и шлифовальными кругами.
• Сварочный аппарат также не будет лишним, но, в крайнем случае, можно обойтись и без него.
• Различный измерительный инструмент: рулетка, угольник, строительный карандаш.

Работы производятся в следующем порядке:

• Вначале подготавливается колода – подбирается ровный кусок. С него необходимо снять кору и, при необходимости, подровнять с помощью рубанка. После этого древесину лучше всего обработать специальным защитным составом, который защитит элемент от воздействия сырости и вредителей.
• Далее в торцах отмечается центр колоды, в котором просверливается отверстие диаметром немного меньше, чем подготовленный металлический круг – чтобы его можно было забить в дерево с усилием.

Очень важно, чтобы отверстия в торцах располагались строго по центру

Далее подготавливаются штыри – длина левого должна составлять около 20 см, а правого – 1 метр. Его необходимо изогнуть, чтобы получилась ручка.

Готовые элементы из металла

• Для обеспечения надежности в торцах колоды необходимо установить шайбы или даже закрыть весь торец куском металла, в котором проделано отверстие, по диаметру совпадающее с размером штырей. По краям лучше надеть два металлических кольца, предохраняющих дерево от растрескивания.
• Очередь за стойками, раньше в них штыри вставлялись достаточно просто – в левой стойке просверливалось отверстие, а в правой выбиралась выемка, и туда просто вставлялась конструкция, как показано на фото.

Вот так выглядит классический вариант конструкции

Усовершенствованные конструкции

В современных условиях можно сделать усовершенствованные варианты ворота, которые мы и рассмотрим ниже.

При первом варианте для ручек и опорных шайб используется капролон – современный высокопрочный материал. Подготовительные мероприятия не отличаются от вышеописанных.

Главное отличие – в креплении колоды к стойкам:

• Подготавливаются шайбы из капролона, внутренний диаметр которых равен диаметру штыря.
• В стойках просверливаются отверстия равные наружному диаметру подготовленных прокладок, после чего они вставляются в конструкцию.
• Далее конструкция собирается, а благодаря капролону движущиеся части двигаются очень легко.

Из капролона делаются не только вставки, но и ручка ворота для колодца

Еще один хороший вариант – использование в движущихся частях подшипников. Благодаря им достигается самый легкий ход механизма, и с подъемом воды справится даже хрупкая девушка.

На фото: втулка с подшипником сделает конструкцию еще надежнее

Вместо традиционной ручки можно использовать штурвал в стиле старинного корабля, а вместо простой колоды – конструкцию из нескольких брусков, собранных в виде ворота. На самом деле, вариантов большое количество, и вы может придумать свой, неповторимый вариант, наша статья рассказывает лишь основные детали того, как сделать вороток для колодца. (См. также статью Декоративный колодец своими руками.)

Такой необычный колодец может стать настоящим украшением на любом приусадебном участке

Четырехпальцевый ворот

Такой вариант также легко делается своими руками

Интересный тип конструкции, которую можно сделать самостоятельно. Все детали, в принципе, аналогичны, но ручка выполняется не в виде воротка, а в виде четырех круглых ручек, которыми и осуществляется подъем ведра. Кроме того, цена такого проекта несколько ниже, чем у классического.

Изготовление ворота

Вороток для колодца своими руками особенно удобен на дачном участке в зимнее время. С него можно снять ручку при длительном отсутствии хозяина, смонтировать на любой тип домика для колодца.

Что нужно знать при изготовлении ворота для колодца

Перед тем, как сделать вороток для колодца необходимо приобрести:

• Деревянную колоду.
• Два бруса из дерева размерами 200×200 мм, можно использовать два швеллера.
• Прут металлический.
• Металлический лист толщиной три миллиметра и размерами 50×50 см.
• Электродрель.
• Аппарат для сварки.
• Болгарка.
• Наждачная бумага.
• Гвозди.
• Мерительный инструмент.
• Карандаш и циркуль.

Порядок проведения работ своими руками включает:

• Подготавливается из ровного круглого куска бревна. Его длина должна быть меньше чем расстояние между стойками на четыре сантиметра.
• Удаляется с него вся кора, убираются рубанком имеющиеся неровности.

Совет: Используемую в дальнейшем древесину нужно обработать специальным составом для защиты элемент от вредного воздействия вредителей и влаги.

• В обоих торцах колоды отмечаются центры. В них будут просверливаться отверстия, диаметр которых незначительно меньше, чем у подготовленного металлического круглого отрезка для изготовления элементов крепления ворота и ручки.
• Из круглого прутка отрезаются два куска: длина одного – 20 сантиметров, другого примерно один метр. Второй отрезок изгибается и получается ручка.
• При изготовлении изделия учитывается, какая должна быть ручка ворота для колодца, ее длина: увеличение этого размера облегчает выемку ведра на поверхность, но делать ее излишне длиной нельзя, иначе при свободном вращении может быть недостаточно длины рук.
• Надежность и стойкость конструкции увеличится при установке на торцы шайб или металлического листа на всю поверхность, с проделанными на нем отверстиями для крепления штырей. Крепление пластин выполняется саморезами.
• Края ворота лучше оградить металлическими кольцами, что предохранит дерево от растрескивания.
• Цепь с ведром закрепляется по центру ворота.

Совет: Необходимо обращать внимание на надежность прикрепления цепи на вороте. В противном случае ведро может остаться в устройстве. Следующий этап – сооружение стоек

Для этого в левой просверливается отверстие, а в правой стойке делается выемка, в которую вставляется ворот, как показано на фото

Следующий этап – сооружение стоек. Для этого в левой просверливается отверстие, а в правой стойке делается выемка, в которую вставляется ворот, как показано на фото.

Типовое крепление ворота для колодца

Современная конструкция крепления ворота

Использование новых материалов в промышленности позволило усовершенствовать варианты ворота для колодца. Один из них состоит в следующем:

• Установку самого ворота необходимо выполнять с использованием фторопластовых или капролоновых втулок. При этом цена увеличится незначительно, но экономический эффект будет ощутимее.
• Капролон — это полимер, используемый для изделий, которые должны обладать антикоррозионными свойствами.
• Материал имеет хорошую устойчивость к воздействию многих химических веществ, среди них и слабые кислоты.
• Особенностью капролона служит его экологическая чистота, что допускает его использование даже в пищевой промышленности.

Набор деталей для изготовления ворота с использованием капролона

• Невысокий коэффициент трения по металлу, обеспечивает материалу достаточную износостойкость.
• Капролон сохраняет свои характеристики при контакте с абразивными веществами.
• Высокая стойкость материала увеличивает его срок службы в два раза по сравнению с бронзой.
• При работе ворот из капролона обеспечивает бесшумность и надежность механизма.
• Устройство, изготовленное из этого материала, способно отлично справиться с большими перепадами температур от -40 до +70 градусов.

При втором варианте ворот колодезный может изготавливаться из дерева или металла.

• По оси элемента устанавливается стальная ось.
• Для установки такого типа конструкций служат прочные стойки, заблаговременно установленные на конструкцию. Опоры ворота базируются на подшипниках, которые обеспечивают свободный и легкий ход механизма, а поднять воду из колодца сможет и человек, не обладающий большой силой.

Установка подшипников на стойках для опоры ворота

Для сохранения длительного срока колодезной воды чистой и прозрачной над сооружением делается домик с воротом. Как выкопать колодец, штанга ворот изготавливается правильно можно увидеть на видео. В этой статье предлагаются некоторые рекомендации по сооружению ворота для колодца.

Самодельный вороток для колодца

Хозяева загородных домов уделяют все больше внимания их благоустройству. Они хотят видеть на своем участке не просто временное сооружение, а полноценный, благоустроенный дом, в котором может спокойно и комфортабельно жить и отдыхать вся семья.

Рисунок 3. Колесо — частный случай ворота с пальцами.

Если такой дом находится недалеко от города, к нему подводят канализацию и центральное водоснабжение. Если же это невозможно, хозяева участков нередко устраивают колодцы для того, чтобы обеспечить гарантированное водоснабжение.

Ниже рассматриваются простые варианты того, как сделать вороток для колодца.

Пошаговая инструкция по изготовлению домика для колодца

1. Измерить диаметр или ширину оголовка колодца. На основании этих размеров будет рассчитываться периметр деревянной основы конструкции.

   Каркасная основа

2. Из бруса сечением 50х100 мм изготовить деревянную раму. Удобней делать её на ровной поверхности, проверяя конструкцию при помощи строительного уровня.

3. К раме, перпендикулярно её основанию, прикрепить 2 бруса (вертикальные стойки) сечением 50х100 мм длиной 72 см. Вверху соединить их брусом сечением 50х50 мм, который будет играть роль конька.

   Конструкция готова для установки на колодезное кольцо

4. Вертикальные стойки соединить с основанием каркаса (в его углах) при помощи стропил. Для того чтобы стропила плотно прилегали, необходимо верхние концы стоек с обеих сторон обрезать под углами в 45 градусов.

   Верхние концы вертикальных стоек подпилены с двух сторон под углом 45 градусов

5. К основанию одной из сторон каркаса (в том месте, где будет дверь), прикрепить широкую доску. На неё в дальнейшем будут ставиться вёдра с водой из колодца. Её ширина не должна быть менее 30 см.

6. На оставшиеся стороны набить доски меньшей ширины. Это нужно для прочности конструкции и удержания её на кольце колодца.

   Закрепление конструкции на бетонном кольце

7. Готовый каркас прикрепить на бетонное кольцо колодца при помощи болтов. Для этого необходимо совместить отверстия стоек и бетонного кольца, в которые вставить болты и закрутить гайки.

   Вертикальные балки закрепляются к бетонному кольцу на болты

8. Установить ворот с рукояткой на вертикальные стойки. Закрепить его в конструкции.

   Ворот закреплён металлическими пластинами к вертикальным стойкам

9. Прикрепить к каркасу дверь с ручкой и шпингалетом.

   Поверхность скатов готова к покрытию кровельным материалом

10. Обшить фронтоны и скаты каркаса досками. Крайние доски скатов должны выходить за пределы конструкции. Это сыграет роль козырька и защитит фронтоны от намокания.
11. Закрепить кровельный материал на скатах крыши.

Каркас должен иметь правильную геометрическую форму, так как смещения и перекосы в будущем негативно скажутся на целостности конструкции. Места соединений деревянных элементов каркаса можно дополнительно укрепить металлическими уголками. Для этого подойдут саморезы с редким шагом резьбы диаметром от 3,0 до 4,0 мм и длиной от 20 до 30 мм.

Когда конструкция установлена на кольцо колодца, можно приступить к изготовлению ворота. Это приспособление необходимо для подъёма и спуска ведра.

Ворот для колодца

Круглое бревно длиной 90 см и диаметром от 20 см и более. Длина ворота должна быть на 4–5 см меньше, чем расстояние между вертикальными стойками. Это даёт возможность не задевать стойку краем ворота.

Размеры металлических элементов должны точно подходить к отверстиям ворота

• Предварительно его нужно очистить от коры, выровнять рубанком и отшлифовать.
• Для сохранения цилиндрической формы, края бревна обмотать проволокой или обтянуть металлическим хомутом.
• В торцах бревна, по центру, просверлить отверстия диаметром 2 см и глубиной 5 см.

Перед изготовлением ворота бревно должно быть сухим и без трещин

• Сверху закрепить металлические шайбы с аналогичными отверстиями. Это необходимо для предотвращения разрушения и растрескивания древесины во время эксплуатации.
• Такие же отверстия просверлить на одинаковой высоте в вертикальных стойках. Потом туда вставить металлические втулки.
• В готовые отверстия бревна вбить металлические пруты: слева — 20 см, справа — Г-образная рукоятка ворота.

Металлические детали для ручного ворота

• Подвесить ворот с металлическими деталями на вертикальные стойки.
• Прикрепить к вороту цепь и подвесить к ней ёмкость для воды.

Дверца на домик своими руками

К одной из сторон каркаса закрепить 3 бруска (предназначенные для каркаса двери) сечением 50х50 мм;

Брусы крепятся к стропилам и основанию всей конструкции

В соответствии с размерами каркаса собрать дверь из одинаковых досок. Сверху, снизу и по диагонали подогнанные доски скрепляются брусками;

• Прикрепить металлические петли к дверце;
• Затем установить дверцу на каркас и закрепить петли на саморезы или гвозди;

Дверные петли закреплены гвоздями

• Закрепить на внешней стороне двери ручку и шпингалет;
• Проверить дверь. Она не должна зацепляться при открытии и закрытии.

Установка кровельного материала

Последним этапом постройки домика для колодца будет установка гидроизоляционного слоя на крышу. Это сохранит древесину и продлит срок эксплуатации конструкции. В качестве защиты от воды используют рубероид или, как в нашем случае, мягкую черепицу.

В качестве кровли выбрана мягкая черепица

Домик в виде классического сруба

Классический вариант домика – самый простой в исполнении, а поэтому и наиболее распространенный. Порядок строительных работ следующий.

Сначала из оцилиндрованного бруса диаметром 100 мм сложите сруб требуемых габаритов с выступающими краями. По центру боковых стенок сруба установите массивные стойки и укрепите их подпорками. Стойки должны быть приблизительно на 1 м выше верхнего ряда сруба.

Домик для колодца в виде сруба

Теперь соорудите ворот для воды. Подготовьте для работы оцилиндрованный брус диаметром 200 мм и длиной на 60-100 мм меньше расстояния между массивными стойками. Выполните в торцах бруса отверстия диаметром 30 мм и глубиной 50 мм. В стойках сделайте отверстия такого же диаметра, но сквозные. Отверстия в брусе в стойках должны располагаться друг против друга. Далее возьмите два стальных стержня диаметром 24 мм и подвесьте на них брус: один стержень вставьте через правую стойку в отверстие правого бруса ворота, а второй – через левую массивную стойку в отверстие левого бруса. Правый стержень оставьте прямым, а левый – предварительно согните под углом 90 градусов для удобства забора воды.

Совет. Чтобы брус ворота не деформировался вследствие интенсивной эксплуатации, обтяните его по бокам металлической проволокой.

После установки ворота смонтируйте крышу: закрепите на массивных стойках стропильную систему с обрешеткой и уложите сверху кровельный материал. Края кровли должны выступать за периметр домика, чтобы осадки не попадали в колодец.

Металлический ворот

Подъемник над колодцем, сделанный из металла, отличается надежностью и прочностью. Готовые модели колодезного ворота из этого материала предлагаются в различных вариантах:

• Тонкая труба с барабаном для цепи, закрепленным посередине. На концах конструкции приварены колеса с рукоятками для вращения. Модель позволяет использовать крутило колодца с любой удобной стороны.
• Металлический барабан надевается на стальную ось, закрепленную на двух подшипниках. С правой стороны приваривается колесо с ручкой. Конструкция включает металлические стойки для крепления. Стальной барабан для цепи имеет толщину стенок 5 мм.

Изготовить металлическую конструкцию не составит труда мастерам, привыкшим работать со сварочным аппаратом. Для нее потребуется:

• диск от автомобильного колеса;
• металлическая труба подходящего диаметра;
• 2 подшипника;
• крепежные кольца с отверстиями.

Монтаж подъемного устройства проходит следующим образом:

1. Металлическая труба, служащая вращательной осью, с одной стороны изгибается 2 раза под углом 900. Этот будет ручка ворота.
2. На трубе отмечается середина и места установки подшипников и монтажных колец. Опорный узел со стороны ручки надевается на трубу и фиксируется на отметке.
3. Автомобильный диск надевается на конструкцию и приваривается в отмеченном месте.
4. К диску крепится цепь, с помощью которой выполняется подъем воды из колодца.
5. Второй опорный узел из кольца и подшипника приваривается по соответствующей отметке.
6. Конструкция устанавливается на опоры и через отверстия в кольцах фиксируется болтами.

Другой вариант барабана для колодца делают из отрезка металлической трубы, диаметром около 200 мм. С двух торцов к ней приваривают диски с отверстиями под трубу меньшего сечения, которая используется для вращения. Тонкая труба с правой стороны изгибается для формирования ручки, а с левой оставляется отрезок в 5 см для опоры. Конструкцию красят водостойким составом, прикрепляют цепь для подъема ведра и устанавливают на металлические опоры.

Колодезный ворот служит основным или дополнительным подъемным механизмом. Его изготовление возможно из дешевых подручных материалов. Оптимальный вариант для оформления источника– одновременное изготовление ворота и колодезного домика.

Источники

• https://b-online.ru/malye-formy/vorotok-dlya-kolodtsa-svoimi-rukami-chertezhi-i-foto-poshagovoe-rukovodstvo.html
• https://scvazina.ru/vorot-dlya-kolodtsa
• https://vodakanazer.ru/vodosnabzhenie/kolodcy/vorot-dlya-kolodca.html
• https://VodaSovet.ru/scvazhina/vorot-dlya-kolodtsa
• https://vodatyt.ru/kolodec/vorot-svoimi-rukami.html
• https://tutknow.ru/building/uchastok/11240-vorot-dlya-kolodca-svoimi-rukami.html
• https://kanaliza.ru/kolodtsy-i-skvazhiny/kak-sdelat-vorot-dlja-kolodca-2-sposoba-rekomendacii
• http://OtepleiVode.ru/vodosnabzhenie/skvazhina-i-kolodets/vorot-dlya-kolodtsa-svoimi-rukami.html

Как создать домик своими руками

Если вы решили возвести сию конструкцию самостоятельно, то следует пройти несколько этапов.

1. Создать каркас конструкции. Для этого нужно измерить диаметр бетонных колец колодца. Это будет расстоянием между стенками готовой конструкции и будущим домиком. Если же колодец прямоугольный, то стены возводимой конструкции станут его продолжением. Из бруса следует сделать раму каркаса. К нему крепятся стропила из бруса. Для большей прочности крыши, к ней крепятся ригели и укосины. В каркасе обязательно должна быть дверца. Для этого необходимо поставить два бруса параллельно стропилам и два — горизонтально.
2. Теперь следует приступить к обшивке основания. Если в конструкции имеется не только крыша, но и основание, то вам придётся сделать его обшивку досками. Так как каркас уже имеется, выполнить работы будет довольно легко.
3. Выполнение ворота из бревна. Он нужен для того, чтобы облегчить подъем ведра с водой из колодца. Для начала бревно шкурят, потом шлифуют. Стоит помнить, что ворот должен быть на несколько сантиметров меньше расстояния между стойками. Тогда его будет просто вращать. В центре каждой стороны бревна следует сделать отверстия под металлический штырь, на котором будет держаться ворот. После этого к конструкции можно прикреплять цепь с ведром.
4. Возведение крыши. На каркасе нужно закрепить крышу, которую затем следует покрыть рубероидом для лучшей гидроизоляции. Поверх него укладывают кровельный материал.
5. Крепление дверцы. Теперь нужно изготовить дверцу для колодца из досок. Для этого следует сформировать щит из досок, скреплённый сверху и снизу брусками. Дверь нужно навесить на петли. Чтобы предотвратить попадание воды от дождя в колодец, нужно уложить лист резины между дверцей и горлышком колодца.
6. Декоративная отделка. По окончании работ следует выполнить декоративную отделку колодца. Здесь прекрасно подойдут и небольшие скульптуры из камня и гипса, и резная картинка, и ручная роспись.

Выполнить работы по возведению домика над колодцем своими руками довольно просто. Здесь требуется только ваше желание и фантазия. Конечно, не стоит зацикливаться на традиционных моделях. Можно создать и грибок с красивой шляпкой, и каменный замок, и интереснейшую китайскую беседку, которые смогут стать изюминкой вашего сада. Ведь красивый колодец — это не только средство для сохранения питьевой воды, но и замечательный способ украсить свой дачный участок.

И поверьте, ваши гости будут рассказывать всем своим друзьям о том, как уютно у вас на участке. Ведь давно известно, что красиво оформленный дачный участок помогает отдохнуть и набраться сил намного быстрее, чем любой заграничный отдых. И чем органичнее будет созданный дизайн на нём, тем больше вас будет сюда тянуть. А простор для фантазии вы всегда сможете найти в каталогах по ландшафтному дизайну дачных участков.

Домики для колодца

Строим «стационарное жилье» для колодца

Наиболее надежный вариант для защиты воды — построить домик закрытого типа. Если вода поднимается насосом, то построить домик на колодец своими руками в разы проще, чем соорудить такую же конструкцию, но с ручным воротом для подъема воды. Ворот делать не так просто, как может показаться. Да и для его крепления нужна более мощная конструкция домика.

Схема домика для колодца из шифера.

Итак, рассмотрим вариант без ворота. Это может быть домик от горловины колодца или от его основания (от земли). Для сооружения накрытия используют деревянный брус и обрезную доску. Сначала необходимо сделать детальный чертеж. Если самостоятельно это сделать не выходит, можно обратиться к специалисту или к строительной литературе.

Основанием для накрытия колодезного домика будет служить квадратный каркас, соответствующий по размеру наружному диаметру колец. Состоит он из 4-х стоек и досок для обвязки и обшивки. Стойки делают из бруса сечением примерно 80×80 мм.

По верху и по низу делается обвязка из доски «тройки» или «четверки». Крепить обвязку лучше не гвоздями, а саморезами

При креплении обвязки важно не нарушить геометрию квадрата. Для этого поочередно делают верхнюю и нижнюю обвязку с двух противоположных сторон

Окончательно скрепляют стойки непосредственно вокруг колодезного кольца.

Сам домик делается по типу крыши дома. Делают его из 4-х стропильных ног, конькового бруса и 2-х боковых стоек, которые могут опираться либо на каркас, либо на саму горловину. Для большей устойчивости конструкции можно соединить стропильные ноги ригелем — поперечной доской — ближе к месту соединения стропил.

Устройство колодца.

Для крепления стропил к каркасу вокруг горловины в ноге делается вырез в том месте, где она будет соединяться с верхней обвязкой каркаса. Ногу и каркас соединяют при помощи длинных саморезов или гвоздей (10-12 см).

С торцов крышу закрывают вагонкой, а с переднего фасада делают дверцу. Она должна быть удобной, чтобы доставать ведро. Обычно ее размеры составляют 80-85 см по высоте и 55-60 см по ширине. Для ее крепления к стропилам прикручивают поперечину на уровне верхнего края дверки. Кроме того, делают две вертикальные стойки, которые крепят верхним концом к поперечине, а нижним — к каркасу. В результате получится нечто вроде лутки. Дверку сколачивают из досок. Для того чтобы она не перекашивалась, можно набить диагональную планку. Лучше это делать с внутренней стороны, чтобы не портить вид снаружи. К «лутке» дверку крепят с помощью обычных петель.

В случае если для подъема воды используется ворот, то стойки в стропильной системе должны использоваться более мощные, а соединять их с каркасом лучше при помощи металлических пластин. Ворот можно сделать из ошкуренного бревна диаметром не менее 20 см или из металлической трубы сечением 4-5 см. В остальном работа производится тем же путем. Чтобы удобно было ставить ведро, справа (для правшей) делают полку. Для этого к каркасу прибивают пару досок по ширине ведра. Также на эту полку можно поместить кружку, воронку или другие нужные предметы.

До начала сооружения деревянного накрытия всю древесину нужно обработать специальной антисептической пропиткой, а затем покрыть краской для наружных работ или лаком. А под каркас обязательно должна быть сделана подсыпка из отсева.

Виды исполнения колодезного ворота

Ворот для колодца может быть выполнен из различных материалов, а его цилиндрическая часть быть разной длины, вращаясь при этом на оси и имея точку крепления цепи или веревки, позиционированную точно над центром шахты. Возможными вариантами того, как можно сделать ворот для дачного колодца своими руками, являются:

• деревянный цилиндр, полученный ручным снятием коры и выравниванием неровностей рубанком или при помощи специального станка;
• металлическая труба, с торцами заглушенными металлическими дисками большего диаметра, к одному из которых приварена простой прут, а на другом конце закреплен рычаг;
• диск от автомобильного колеса, насаженный на трубу соответствующего диаметра и приваренный к ней. При этом труба является осью вращения, а к одному из концов крепиться рукоятка для вращения;
• реечная конструкция, закрепленная на нескольких ребрах жесткости, представляющих собой деревянные диски, полученные распилом бревна.

При выборе деревянного ворота, являющегося наиболее легким и доступным для того, чтобы сделать своими руками, следует придерживаться следующих правил:

1. Длина бревна должна быть меньше расстояния между вертикальными стойками на 10 – 15 см.
2. Концы цилиндра должны быть скреплены металлическим кольцом, диаметр которого обеспечивает свободно-прессовую посадку, благодаря чему, оно может быть снято, но не болтается, будучи установленным.
3. На торцы бревна может быть закреплен металлический диск со ступицей, в которой при помощи крепежных элементов крепятся полуоси вращения ворота. Альтернативой является приварка полуосей непосредственно к дискам.
4. Сплющенные концы труб или прутков могут быть просто забиты в центры торцов ворота, благодаря чему будет исключено проворачивание полуосей при вращении рукоятки.
5. Для регулировки осевого смещения ворота, в промежутках между бревном и стойкой с обеих сторон, следует установить втулки.
