Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя

Описание ошибки
Иллюстрация
Характерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)

Оценка дифференциального тока проводится некорректно.
Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.

Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет

Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземления

Утечка тока заложена «по умолчанию». АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата

Оценка дифференциального тока некорректная

АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузки

Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит.
Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линий

Оценка дифференциального тока на обеих линиях становится некорректной.
Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линий

Оценка дифференциального тока в обеих линиях выполняется некорректно.
АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

*  *  *  *  *  *  *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

Что такое селективность УЗО

Основная цель селективности защитного устройства представлена его избирательностью, поэтому таким типом автоматики выбираются исключительно поврежденные участки, которые отсекаются от рабочей электрической сети.

В этом случае исключается нежелательное обесточивание любых других, работоспособных потребителей.

Устройства селективного защитного отключения в обязательном порядке применяются при электрификации современных жилых зданий и офисных помещений, складских площадей и производственных сооружений, квартир и частных домовладений.

Таким образом, селективность является свойством автоматической защиты электрической сети – срабатывать строго поочередно.

Схемы подключения

Дифавтомат на вводе

Вне зависимости от схемы подключение автоматов производится на фазу или нейтраль только той цепи, для защиты которой они нужны.

АВДТ на вводе

Прибор устанавливается в щиток и защищает ответвления проводки и группы, к которым подкинут. Вводный автомат нужно подбирать с учетом мощности и рабочих особенностей сети. Вначале ставится счетчик, а потом аппарат. Все электроконтуры подводятся на выход АВДТ. Для каждой цепи монтируется индивидуальный концевой выключатель.

Токовую нагрузку требуется подбирать с учетом мощности единовременно включенной бытовой техники и параметрами электрического счетчика. Автомат должен срабатывать раньше, чем предохранитель учетного устройства.

Данное соединение имеет несколько плюсов:

  • экономия средств на покупку одного прибора;
  • компактность щитка – автомат не занимает много места.

Недостатки подключения – длительный поиск неисправной ветки, причины сбоя и полное обесточивание помещения при проблемах.

Двухуровневое подсоединение

Двухуровневое подключение

Подключить к разветвленной сети автомат нужно поярусно. На первом уровне после счетчика ставится АВДТ – через него проходит основная нагрузка. Выходные кабели подкидываются на автоматы по количеству контуров помещения.

На втором уровне можно подсоединить маломощные устройства с минимальным порогом токовой утечки. Отдельный контур понадобится выделить под стиральный прибор, джакузи, душевую кабинку с электроподогревом.

Двухуровневая система имеет несколько преимуществ:

  • безопасность – сеть защищена от перепадов напряжения и короткого замыкания;
  • надежность – аппарат первого уровня дублирует работу последующих УЗО и выключает энергию одновременно с ними;
  • быстрое обнаружение неисправного участка;
  • обесточивание только одного помещения на время ремонта;
  • возможность реализации при многоконтурной разветвленной линии.

Минус схемы – затраты на приобретение дифавтоматов и поиск места для их монтажа.

Одноуровневый тип подключения

Подсоединение похоже на одноуровневое с разницей в том, что общий аппарат не ставится. Для упорядочивания кабелей и простоты монтажных работ используется коммутационная шина. Недостаток способа заключается в отсутствии дублирующего прибора с дополнительной защиты.

Монтаж дифавтоматов без заземления

В домах старой застройки заземление не предусматривалось, поэтому на сегодняшний день существуют риски поражения током жильцов и поломок техники.

Особенность подключения защитного дифавтомата к незаземленной однофазной или трехфазной сети заключается в функциональной замене устройством провода земли. После обнаружения токовой утечки происходит быстрый разрыв цепи. Прибор обеспечивает дополнительную защиту бытовой техники от влияний перепадов напряжения или коротких замыканий.

Особенности схемы для трехфазной линии

Трехфазная сеть с напряжением 380 В организуется в магазинах, гаражах, промышленных помещениях. Чтобы правильно и быстро подключить защитный дифавтомат, необходимо учитывать алгоритм для линии в 220 В.

Подсоединение проводов осуществляется зажимными клеммами по маркировкам на корпусе прибора:

  • фазный провод обозначается буквой L;
  • нейтральный кабель маркируется как N;
  • для обозначения подводящего проводника используется цифра 1;
  • отводящий провод обозначается цифрой 2.

Нюансы установки селективных моделей

Селективный дифференциальный автомат

Применение селективного дифавтомата как основного устройства допустимо только в двухуровневой схеме. Аппарат с маркировкой S имеет большее время срабатывания и деактивирует приборы второго уровня без отключения линии.

Селективные приборы могут подключаться так:

  • ток утечки фиксируется автоматами двух уровней, срабатывающими по принципу случайности;
  • если время срабатывания основного АВДТ больше, аппарат второго уровня срабатывает в первую очередь;
  • при поломке обесточивается один контур, остальная линия находится под напряжением.

Понятие дифференциального автомата

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

  • дифференциальный трансформатор;
  • электромагнитный расцепитель;
  • тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника

Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

В трехфазной сети

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

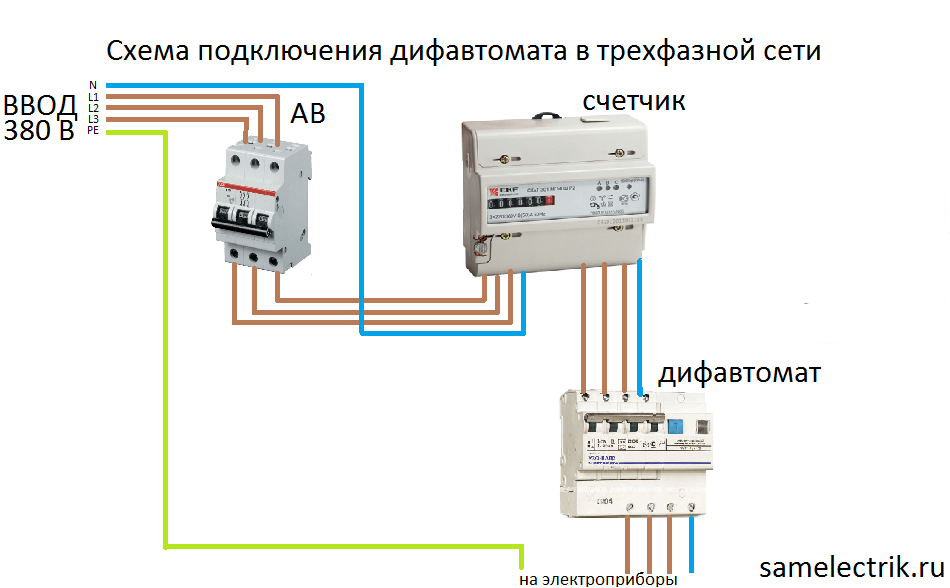

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Критерии выбора

Основным критерием как подобрать дифатомат для квартиры будет способность его обеспечить потребляемую энергию всеми электроприборами. Как выбрать дифавтомат по мощности, достаточно ли одного или установить несколько покажет расчет расхода электричества домашними электроприборами с учетом реального времени их работы. В качестве исходных данных можно воспользоваться информацией из технических паспортов или рассчитать по данным обозначенным на корпусе приборов.

Кроме варианта, связанного с расчетами, можно измерить мощность бытового электрического устройства с помощью энергометра. Для чего его включают в розетку, а к нему подключают сам прибор. Трудоемким, но простым будет включение по одному прибору в работу на час. Сняв показания с электросчетчика, получим нужную информацию. Выбираете АВДТ с техническими характеристиками соответствующими расчетным данным.

Высокую надежность работы дифавтоматов гарантирует принадлежность к бренду, завоевавшему доверие потребителей безупречным качеством своей продукции.

Из зарубежных производителей можно выделить: шведско-швейцарскую АВВ, французские LeGrand, Schneider Electric, немецкий Siemens и другие.

Среди российских производителей, по качеству уступающим представленным выше, следует отметить бренды КЭАЗ, IEK, DEKraft и другие.

Дифавтомат какой фирмы выбрать поможет изучение рейтингов, которые есть в интернете.

Схема без заземления

При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:

Сеть лучше разбить на несколько групп по несколько потребителей в каждой

Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.

Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.

Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).

Условные обозначения на приборе УЗО

Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.

Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.

Необходимо исключить протекание через УЗО тока с силой выше номинальной

Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

Практическая схема правильного подключения УЗО

При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.

Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.

Надежность схемы

Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.

Основное требование при установке УЗО на стиральную технику

Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.

В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.

Прочие советы

Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.

Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.

Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.

Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.

Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.
