Установка душевой кабины своими руками: пошаговый пример по сборке и подключению

Подключение кабины к водоснабжению

Когда сборка душевой кабины почти закончена, необходимо произвести подключение ее к водоснабжению.

Для этого потребуются шланги и металлопластиковые трубы. Порядок монтажа:

  • в первую очередь готовятся все материалы, обрезаются трубы и подбираются фитинги, краны;
  • перекрывается водопровод в ванной комнате, подключаются краны для подачи воды в кабину;
  • краны соединяются с душевой кабиной заранее подготовленными трубами;
  • подается вода для проверки герметичности.

Схема: подключение душевой кабины к водоснабжению

Гидромассажные форсунки часто забиваются известковым налетом. Для более длительной и бесперебойной эксплуатации душевой кабинки желательно использовать фильтры, которые будут очищать воду до поступления ее в форсунки.

Если кабина будет устанавливаться на верхних этажах многоэтажных домов, то для обеспечения ее функций (например, гидромассажа), может не хватать напора воды. Тогда потребуется насос и резервуар для подачи воды. Но, это скорее исключение из правил – обычно напора воды для работы душевой кабины вполне достаточно.

Первый запуск душевой кабины

Когда установка душевой кабины своими руками подошла к концу, остается только произвести первый запуск и проверить ее работоспособность.

Перед запуском необходимо еще раз проверить надежность крепления всех гаек, герметичность отверстий и стыков. Поддон лучше проверить под тяжестью собственного веса – потоптаться в нем. Он не должен издавать никаких звуков и шататься.

Перед включением кабины еще раз тщательно проверьте герметичность всех соединений

После визуальной проверки можно включить подачу воды. Кабинку с включенной водой лучше оставить на 10-15 минут, чтобы убедиться в ее герметичности. При обнаружении даже минимальных подтеков, их необходимо обязательно устранить.

Соблюдая порядок действий, описанный в статье, подключение кабины можно произвести в минимальные сроки и без финансовых затрат.

Этап первый

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина со стеклянной задней стенкой состоит из следующих сборочных единиц

Поддон (некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти)

  • Поддон
  • Крыша
  • Передний декоративный экран
  • Горизонтальные профиля-2 шт (верхний и нижний)
  • Каркас
  • Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где вы сможете найти все для сборки душевой кабины.

Если вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

Задняя стенка

Два стекла одинакового размера

Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.

Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

Передние стекла

  • Неподвижные стекла-2 шт
  • Двери-2 шт (изогнутое стекло с отверстиями под ролики и ручки)
  • Горизонтальные профиля-2 шт.
  • П-образные уплотнители (2 или более штук)
  • Магнитные уплотнители на двери-2 шт(могут уже быть закреплены на дверях)
  • Г-образные отсекатели (2 или 4 шт)

Центральная стойка

Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

Видео инструкция по сборке душевых кабин

Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин

  • Ролики для дверей
  • Ручки
  • Смеситель
  • Ручной душ
  • Держатель ручного душа
  • Сифон слива
  • Уголки держателя боковых стекол
  • Крепежные элементы (Саморезы,болтики,шайбочки,хомутки)

Комплектующие которые зависят от комплектации душевой кабины

  • Форсунки
  • Тропический душ
  • Пульт управления опциями
  • Динамик радио
  • Лампочки подсветки
  • Блок питания
  • Массажер для ног
  • Парогенератор
  • Сиденье
  • И прочее

То есть на этом этапе, вы, зная комплектацию своей душевой кабины, можете визуально перед сборкой осмотреть и понять, что куда прикручивается, или вдруг чего–то не хватает.

Сборка

По сути, сборка уголка или кабины Серена – это соединение уже подготовленных элементов крыши, стенок, поддона.

Несколько нетрудных шагов и полезных рекомендаций позволят выполнить всю работу без лишних проблем. Условно можно собрать кабину двумя способами. Либо уже полностью в помещении большого объема, после чего готовую установить в ванной, либо отмерить и отметить положение всех составных частей относительно стены и друг друга и собирать по очереди.

Естественно, сначала собирается поддон. Для этого на нем крепятся специальные штатные ножки. Кабина Serena может идти с трапами вместо сифона. Для большего комфорта использования лучше приобрести отдельно гибкий сифон.

Важно заранее примерить створки друг к другу. Действительно, в качестве Серена сомневаться не стоит, но вот правильная сборка — залог комфортного использования

Не всегда отверстия совпадают с крепежами, поэтому не лишним будет вооружиться дрелью.

На стену крепится панель, стенки и основные элементы. Также стоит проверить работу дополнительных опций: радио, подсветки, вентилятора и т.д.

После того, как створки собраны, их следует поместить на поддон. Для этого в последнем существуют специальные направляющие. Крепление выполняется на штатных саморезах. Места под крепления необходимо обработать герметиком. Лишний силикон убирается сразу. Таким же образом устанавливается и крыша. Лишние заводские отверстия, которые могут не совпадать, также стоит обработать герметиком, закрыв их. Обратная сторона стыков должна быть обработана таким составом.

Лучше всего при покупке кабины Serena взять дополнительный комплект крепления.

Установка кабины на место происходит после того, как застынут все обработанные стыки и поверхность. Для установки поддона в окончательное рабочее положение необходимо отрегулировать его ножки, для этого на них установлены специальные винты.

После основной установки навешиваются двери. Заключительный этап монтажа – запуск и проверка работы всей системы. Когда закрывается фартук поддона, кабину можно считать собранной. Сборка своими руками кабины Серена – несложный, но ответственный процесс, помощником в этом будет видео инструкция, фото процесса сборки и основная схематическая инструкция, прилагаемая к кабине.

Установка душевой кабины – ответственный процесс, так как душевая кабина считается сложным устройством с точки зрения составных частей и принципу действия. Читайте инструкцию как выбрать фильтр грубой механической очистки воды .

Каждая душевая кабина, помимо самого комплекта, оснащена инструкцией по сборке, но все же опишем монтаж душевой кабины пошагово:

Для монтажа душевой кабины вам понадобятся:

  • Плоскогубцы
  • Фигурная отвертка
  • Дрель-шуруповерт
  • Силикон
  • Сверло диаметром 1.5 мм

Этапы сборки душевой кабины включают в себя:

  1. распаковку элементов кабины,
  2. подготовку деталей к монтажу,
  3. выяснение этапности монтажа,
  4. сборку мелких деталей,
  5. монтаж готовых элементов,
  6. присоединение душевой кабины к электричеству, водопроводу и канализации.

Силовой каркас имеет возможность крепления непосредственно к полу. Выберите место и с помощью уровня проверьте горизонтальное положение каркаса на полу. Регулировка возможна при помощи ножек на ввинчивающихся опорах. Фиксация происходит при затяжке гайки и контргайки.

Установка поддона. Поддон устанавливается на силовой каркас сверху, в местах, предусмотренных заводом изготовителем, производится фиксация поддона с силовым каркасом, производится разметка крепления к полу. Прикручивать силовой каркас к полу и прикручивать фартук пока не нужно.

Слив для душевой кабины — элемент сифона, монтируемый на внутреннюю часть душевого поддона, обычно имеет в своем составе пробку для слива, которую можно открывать или закрывать пальцем ноги, исключая наклон в вертикально расположенной кабине.

Сборка поддона заключается в монтаже сифона и расположении поддона на силовом каркасе, для монтажа следующих элементов на поддоне. Обычно это еще две угловые стенки, возможны модификации с дополнительной угловой стойкой, предназначенной под смеситель, душевую стойку.

Дополнительные работы

Герметизация душевой кабины обеспечивается на подготовительном этапе работ. На месте будущей кабины стелются листы пенополистирола. Все стыки обрабатываются влагонепроницаемыми герметиками. Поверх плит ложится монтажная сетка, на которую выливается стяжка под поддон. Каждый слой перед началом дальнейших работ должен высохнуть полностью.

Отдельно изолируются щели. Обычно используется жидкая резина или другие полимерные средства.

Система вентиляции способствует движению воздушных масс, за счет чего горячий воздух не скапливается в верхней части кабины, оставляя холодным пол. Она же устраняет лишний пар.

Освещение. Чтобы в кабине работала подсветка и другие электронные элементы, в ванную комнату проводится электропитание. При этом стараются выбирать розетку, стойкую к повышенному уровню влажности.

Розетка устанавливается только на внешнюю часть кабины – сзади или сбоку! В идеале она, как и все дополнительные выключатели, должна находиться на расстоянии не менее 60 см от кабины.

Кабина подключается к электричеству с помощью трехжильного медного кабеля с диаметром 2,5 мм и двойной изоляцией. Для безопасности электроприборы кабины подключаются к дополнительному двухполюсному автомату, обладающему системой защитного отключения.

Для подключения горячего водоснабжения воду перекрывают, а в ванной открывают краны, чтобы ослабить давление на линии. Потом на трубу с горячей водой надевают компрессионный фитинг, наносят смазку и привинчивают переходник для душа. После этого нужно:

  1. Нанести уплотнитель, установить анкера и винты;
  2. Присоединить шланги к адаптерам и монтировать панель;
  3. Прикрепить патрубки и декоративные тарелочки на внешней стороне панели;
  4. Проверить работоспособность подключения.

Больше о подключении душевой кабины к водопроводу и другим коммуникациям узнайте из этого материала.

В самом конце, когда душевая кабина стала на свое место, на нее цепляют все ручки, полочки, держатели и прочую фурнитуру. Все еще раз проверяется и регулируется. Лучшая финальная проверка – полноценный прием душа, позволяющий заметить все важные моменты и убрать дефекты.

При сборе приходится обращать внимание не только на общие рекомендации, но и на инструкцию и особенности монтажа отдельно для каждого производителя и даже конкретной модели душевой кабины. Например, у кабинок «Ниагара» профиль не очень хорошо прилегает к остальным деталям, стенки и дверки устанавливаются нестандартным образом. А у бренда «Ika» другая проблема – от точности расположения дверей зависит наличие протечек

Так что если в «родной» инструкции есть советы, не упомянутые выше – обязательно следуйте им!

А у бренда «Ika» другая проблема – от точности расположения дверей зависит наличие протечек. Так что если в «родной» инструкции есть советы, не упомянутые выше – обязательно следуйте им!

Например, у кабинок «Ниагара» профиль не очень хорошо прилегает к остальным деталям, стенки и дверки устанавливаются нестандартным образом. А у бренда «Ika» другая проблема – от точности расположения дверей зависит наличие протечек. Так что если в «родной» инструкции есть советы, не упомянутые выше – обязательно следуйте им!

Какие варианты кабины можно сделать

Несмотря на многообразие разновидностей душевых кабин, представленных на отечественном рынке сантехники, данную продукцию можно классифицировать всего по двум признакам: способу размещения и типу основания. В зависимости от места установки можно выделить четыре стандартных конструктивных решения кабинок:

Кабинки без ограждения принято размещать в нише или между внутренними перегородками жилища.

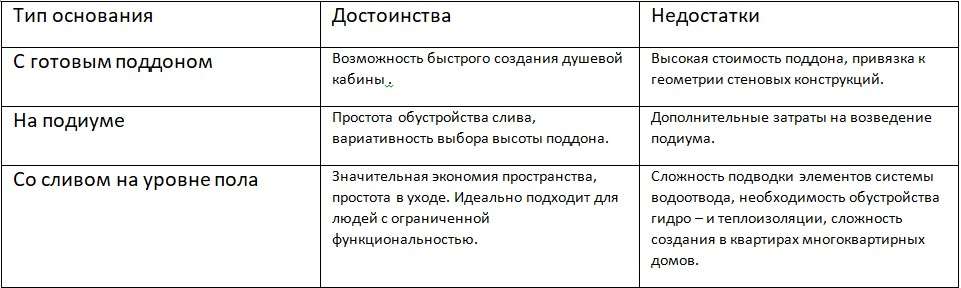

По типу основания, самодельная душевая кабинка может быть изготовлена:

  • с высоким поддоном;
  • на подиуме;
  • с основанием, выполненным на уровне общего пола.

Выбрать вариант основания для самостоятельного возведения конструкции поможет сравнительная таблица достоинств и недостатков.

Как показала практика, наиболее простой и экономичный вариант – самому изготовить душевой уголок с покупным поддоном, установленным на жесткий каркас.

Таблица: основные отличия душевых с поддоном и без него

ХарактеристикаС поддономБез поддона

ГерметичностьВысокаяНизкая
ТравмоопасностьВысокаяНизкая
УстойчивостьНизкая (в зависимости от высоты поддона)Полная
ПрочностьНизкаяВысокая
МобильностьВысокаяОтсутствует
Сложность в созданииНизкая (чаще покупается в магазине)Высокая
СтоимостьВысокаяНизкая

Оптимальные размеры кабинки — советы и рекомендации


Габариты кабинки для приема душа определяются размерами комнаты, в которой планируется установка.

Если параметры ванной позволяют сделать просторный душ с несколькими отделениями – предбанником и местом для купания, выполняют установку бокса 2,5 на 2 метра. Однако чаще – 1,5 на 1,5 или 2 метра.

Выбор бокса

Перед тем как идти в магазин и приступать к покупке, необходимо произвести замеры от пола до потолка в ванной комнате. При выборе модели нужно прибавить к фактической высоте кабинки 40—45 см.

Следует учесть рост людей, которые будут пользоваться душем.

Подготовка к установке поддона своими руками

  • Перед установкой конструкции ещё раз нужно проверить её на наличие брака. Если заметны повреждения уже в ходе сборки, придётся снова всё разбирать и возвращать покупку в магазин.
  • Провести замеры ванной комнаты и убедиться, что новая кабинка впишется в габариты помещения.
  • Внимательно изучить инструкцию по сборке, изучить материал в интернете, посмотреть обучающее видео. Если есть сомнения в успешной самостоятельной сборке, понадобится помощь мастеров.

Важно! Заранее нужно подготовить ванную комнату: убрать полотенца, полки и технику

Инструменты и материалы

Для сборки понадобятся следующие инструменты: шуруповёрт, отвёртки, уровень, ключи, нож, герметик, гайки, болты, сифон, шурупы.

Работу лучше производить в перчатках, чтобы обезопасить процесс работ и случайно не пораниться.

А также на этом этапе можно изучить инструкцию, которая идёт в комплекте с душевой кабинкой.

Выбор слива, гидрозатвора и канализационного насоса

Любое, даже самое качественное изделие, со временем подвергается износу. Необходимо выбирать надёжные детали, чтобы в скором времени не понадобился ремонт.

Рекомендуется ответственно подойти к выбору деталей:

  • Слив. Перед покупкой произвести замеры расстояния между полом и выходным отверстием поддона. Ширина сливного отверстия поддона должна совпадать с шириной горловины сифона. Канализационное отверстие должно находиться ниже нижнего уровня исходящего патрубка сифона.
  • Гидрозатвор. От его правильного выбора зависит, будет ли неприятный запах канализации попадать в ванную комнату. В современный слив обычно уже установлен гидрозатвор.
  • Насос. Чтобы в поддоне не скапливалась лишняя вода, он принудительно откачивает воду в канализацию. Оптимальным вариантом является насос без режущего механизма. К такому аппарату можно также подключить всю технику в доме или квартире, которая требует выведения воды в канализацию: унитаз, биде, раковину, стиральную машину.

Подготовка к монтажу

Основным этапом в процессе установки душевой кабины является монтаж поддона. В большинстве случаев он осуществляется на выровненную бетонную подушку или на бетонированный пол, на который заранее укладывают плитку.

Сборка может производиться на опоре из пластика или кирпича. Часто такой вариант выбирают при установке душевой кабины в деревянном доме. Вертикальная конструкция поднимается на несколько сантиметров над полом, что может усложнить заход внутрь кабинки.

Фото 1

Перед непосредственной установкой поддона важно подготовить для него основание, это может быть как купленный в магазине специальный каркас, так и самостоятельно изготовленная подушка из бетона или кирпича

Можно производить установку поддона на металлический каркас, купив его в магазине либо сделав своими руками. Простым вариантом является монтаж поддона прямо на пол. Но в этом случае необходимо сделать отверстие внизу для слива воды.

При установке душевой кабины в деревянном доме в первую очередь необходимо выровнять пол и провести гидроизоляцию, чтобы надёжно защитить дерево от влаги.

Этап шестой

Сборка передней рамы

  1. Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов
  2. Установите передние боковые неподвижные стекла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.

Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3.Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Особенности китайских моделей

Описанная нами схема сборки универсальна для большинства моделей душевых кабин. Чтобы определить, как собрать китайскую угловую душевую кабину, если это – модель с какими-либо особенностями, поговорим о кабинах, «выпадающих» из общего списка.

Душевые кабины «Niagara»

Стенки и двери душевых кабин «Ниагара» монтируются нестандартно:

  1. Вначале устанавливают основу, располагая ее вплотную к стенам комнаты;
  2. Далее выполняют монтаж боковых стенок, соединяя их с основой через специальные отверстия;
  3. Участки стыков обрабатывают силиконом и дожидаются его затвердевания;
  4. В боковых стенках находятся петли, в которые устанавливают двери.

Главным требованием к установке данных кабин является хорошая герметизация силиконом. Обусловлено оно особенностями профиля, неплотно прилегающего к элементам кабины. Также ряд моделей требует учета напора воды: для нормального функционирования он должен быть высоким и стабильным. Информацию о напоре в системе необходимо уточнять в обслуживающей ваш дом организации.

Душевые кабины «Ika»

Душевые кабины «Ika» в основном представлены прямоугольными моделями с функцией гидромассажа

При установке данного оборудования следует обращать повышенное внимание на регулировку положения дверей: малейшие неточности могут привести к протеканиям

Душевые кабины «Erlit»

Кабины этой марки имеют хорошие эксплуатационные характеристики, но снабжаются самыми общими инструкциями, которые не содержат подробных описаний и рекомендаций. Для кабин «Erlit» характерна все та же потребность в тщательной герметизации всех участков соединений

Особое внимание нужно обратить на качество изготовления заводского сифона. Во многих случаях потребители приходят к выводу о необходимости его замены

Советы и рекомендации

Чтобы осуществить сборку и подключить своими руками душевую кабину к электросети, канализации и водопроводу, пригодятся некоторые рекомендации и советы.

Схема устройства душевой кабины.

При подключении душевой кабины будут нужны основные инструменты:

  • шлицевая и крестовая отвертки;
  • разводной ключ;
  • плоскогубцы;
  • дрель.

Монтажная схема душевой кабины.

Собрать душевую кабину можно в любом просторном помещении, следуя указанному в инструкции порядку.

Для этого понадобятся гибкие переходники – под горячую и холодную воду. Но если в кабине есть парогенератор, то может возникнуть вопрос: как подключить своими руками душевую кабину к канализации и водопроводу так, чтобы электричество и вода не соприкасались? Осуществляя задуманное, предстоит пройти определенные этапы и столкнуться с некоторыми трудностями.

Вначале нужно проверить в водопроводе рабочее давление. Если в кабине существуют функции, для которых необходима подача воды под напором – к примеру, наличие гидромассажа или парогенератора – то в водопроводе давление должно быть минимум в 1,5 бар, а еще лучше в 3 бара

Это важно!

Этапы монтажа душевой кабины:1. сборка поддона и установка по уровню, 2. сборка стенок душевой кабины, 3. установка крыши, 4. сбор установки для подачи воды, 5. подсоединение к водопроводу и канализации,6. протяжка хомутов.

Далее надо определить, куда ставить кабину для душа. В ванной комнате будет достаточно обычных гибких шлангов. Воду подводят из-под мойки. В другом помещении это можно сделать при помощи металлических или пластиковых труб.

Все подключение производится своими руками за несколько минут – нужно только прикрутить шланги. Однако есть один нюанс – уплотнитель. В этом качестве может служить лен или фум-лента. Монтаж труб производят очень точно, с высокой плотностью прилегания во избежание протечек.

Так как душ необходимо подсоединить качественно, то при подключении к водопроводу необходимы специальные соединители и надежные трубы. Крепежные элементы и хомуты хорошо затягивают.

После окончания подсоединения к водопроводу душевой кабины своими руками, остается заключительный, проверочный этап. Для его проведения включают воду и смотрят, нет ли протечек и все ли отлажено. При необходимости вносят коррективы. Появление влаги на резьбовых соединениях указывает на негерметичное соединение. В этом случае место стыка обрабатывают герметиком, но лучше разберите и заново соберите трубку, сменив уплотнитель.

Как собрать душевой бокс

Если вы купили бокс с разобранным поддоном, то сначала его необходимо собрать.

Пошаговые действия:

  1. Переверните вверх дном поддон так, чтобы удобно было установить крепежный элемент с ножками опоры. Корректировать высоту можно до такого уровня, пока все элементы не совпадут.

  1. Выполняем монтаж экрана поддона, хорошо затягивая крепежные элементы. Поджимаются все шурупы, оставить нужно только нижние ножки. Они будут регулироваться на месте.

  1. Поставить поддон на место и отрегулировать винтами. Проверить горизонтальность строительным уровнем. Если все сделано хорошо, то гайки можно окончательно затянуть.

  1. Собираем заднюю панель. В месте соединения поддона и панели необходимо нанести немного герметика и установить элемент. Выполнить совмещение креплений (крепеж марки М6 х 20). Окончательно их не поджимают, чтобы потом можно было регулировать панели.
  2. Собираем стеклянный каркас. Это самое ответственное задание в сборке душевого бокса, так как часто даже профессионалы разводят руками и недоумевают, откуда на стекле появилась трещина. Соедините горизонтальные направляющие с вертикальным профилем и зафиксируйте конструкцию саморезами. Обычно заводских отверстий хватает, но в некоторых случаях они могут не совпадать, и возникает необходимость в сверлении дополнительных отверстий для крепежного элемента.

  1. Осталось выполнить монтаж панелей. Тут нужно постараться, чтобы все отверстия совпали. Соединяются панели шурупами и дополнительно герметизируются силиконом. Затем необходимо навесить раздвижную конструкцию и отрегулировать ход панели.
  2. Потолочную панель следует соединить винтами, стыки обработать герметиком.
  3. Затем необходимо подключить душевой бокс к системе водоснабжения и канализации, проверить правильность соединения и хорошо закрутить все гайки.

Остается самое главное – осторожно и не спеша необходимо осмотреть качество соединения каждого элемента. Чтобы проверить герметичность соединений, можно воспользоваться душевой лейкой

Если обнаружены отверстия, их необходимо дополнительно обработать герметиком и оставить на ночь (или день) для полного высыхания. Затем можно проверить все швы еще раз на герметичность.

Секреты правильной установки душевой кабины

  • монтаж начинается с установки поддона, который тщательно выставляется по уровню;
  • швы герметизируются с помощью фирменного высококлассного герметика;
  • перед окончательной установкой конструкцию рекомендуется собрать «начерно» без использования герметика. Такая операция позволит понять все нюансы сборки, определив необходимость и особенности дополнительных работ и материалов.
  • оптимальным вариантом является установка душевой кабины максимально близко от канализационного слива;
  • все соединения стоит проверять на герметичность перед монтажом последующих деталей с помощью залива/слива воды;
  • после окончания работ необходимо согласование оборудования новой точки водопотребления с соответствующими инстанциями (если душевая кабина устанавливается вместо ванной, такое согласование не потребуется)
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
