Подсоединение к водопроводу
Подключение насосной станции к водопроводу. (Для увеличения нажмите)
Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.
Для того, чтобы подключить систему к водопроводу нужно:
- Водопроводную трубу в определенном месте необходимо разъединить.
- Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
- Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
- Прокладывают электрическую проводку.
- Регулировка оборудования.
Принцип работы устройства
Инжекторный насос имеет довольно простую основу работы и многие люди пытаются создать эжекторный насос своими руками. При этом прежде чем понять принцип действия, необходимо знать, из чего состоит такой агрегат:
- Сопло, через которое протекает жидкость, ускоряясь ние и выходя из агрегата уже на большей скорости. Именно большая скорость воды позволяет избежать ненужного высокого давления на окружающие плоскости.
- Устройство смесительное, куда попадает вода из сопла. Именно в смесительном устройстве происходит разряжение жидкости во всем объеме.
- Всасывающая камера, куда попадает вода из скважины.
- Диффузор, который продвигает всю жидкость дальше по имеющемуся трубопроводу.
По-большому счету, принцип работы инжекторного насоса для воды – это процесс передачи кинетической энергии от воды с высокой скоростью к водной среде с низкой скоростью.
При желании можно обустроить дом автономным водоснабжением практически везде. Вот только основной проблемой становится глубина залегания грунтовых вод. Если зеркало воды в подготовленной скважине находится на уровне 5-7 метров, то и проблем особых нет, можно использовать практически любой тип насоса, который подойдет по производительности и потребляемой мощности. Иначе дело обстоит со скважинами, где вода начинается много глубже. В этом случае справиться с задачей сможет эжектор для насосной станции.
Естественные ограничения для работы создают атмосферное давление, давление водяного столба и прочность элементов самой насосной станции. Чтобы поднять воду с большой глубины необходимо использовать погружной насос или существенно увеличивать массу и габариты оборудования, от чего оно становится попросту недееспособным и потребляет огромное количество энергии. Чтобы избежать таких проблем, необходимо дополнительными средствами облегчить подъем воды, подтолкнуть ее в сторону поверхности, для чего и нужен эжектор.
Какие бывают насосные станции
Насосная станция представляет собой собранную в моноблок конструкцию, основной частью которой является центробежный электронасос, размещенный над баком гидроаккумулятора, ее обязательные элементы — реле давления и манометр, закрепленные на пятивходовом фитинге.
Принцип работы центробежного электронасоса состоит в подаче всасываемой жидкости в центр рабочего колеса с лопастями, которые при вращении благодаря центробежной силе выталкивают ее наружу через боковой выходной патрубок.
Стандартный центробежный насос имеет в центре гидравлического отсека входное отверстие и расположенное перпендикулярно его оси выходное в боковой части, но встречаются насосы с другой конструкцией.
Станции со встроенным эжектором
Насосные станции со встроенным эжектором имеют в своем составе центробежный электронасос, в гидравлической части которого размещен эжекторный узел. Принцип работы подобной системы довольно прост — всасываемая вода поступает на центробежное рабочее колесо, которое выбрасывает ее через боковой патрубок. Одновременно часть жидкости, которой вращение колеса придало кинетическую энергию, направляется по эжекторному каналу в форсунку и выталкивается из нее под давлением. Ускоренный за счет суженой части форсунки поток смешивается с транспортируемым, передавая ему свою энергию, и одновременно втягивая за счет пониженного давления на выходе. Таким образом, достигается существенное увеличение глубины погружения всасывающего патрубка, которая в некоторых моделях доходит до 50 метров.
Отличительной особенностью подобных насосов является входное отверстие, смещенное относительно центральной оси (в обычных центробежных электронасосах подобное расположение также не редкость), в составе насосных станций подобные агрегаты встречаются очень редко благодаря приведенным выше причинам (низкий КПД).
Станции с выносным эжектором
Насосная станция с выносным эжектором имеет существенное преимущество перед оборудованием со встроенным эжекторным узлом — она может работать в обычном режиме, поднимаем воду с глубины не более 9 метров, а при необходимости к ней всегда можно подключить приспособление для увеличения глубины всасывания.
Для этого в гидравлической части корпуса имеются два отверстия разных диаметров со стандартными размерами 1 1/2 и 1 дюйм, к большему подключают напорный трубопровод, а ко второму рециркуляционный, подающий воду на эжекторную форсунку. Сам эжекторный узел помещают в водозаборный источник вместе с трубопроводами. Так как без подачи жидкости в эжектор она не будет подниматься с большой глубины, перед началом работы всю систему заполняют водой.
По внешнему виду электронасосы с выносным эжектором отличаются от типовых моделей наличием двух расположенных рядом отверстий в гидравлическом отсеке корпуса. Насосная станция с внешним эжектором выпускается многими отечественными и зарубежными производителями, наибольшей известностью пользуется модель Marina от итальянской фирмы Speroni, также на рынке часто встречаются другие итальянцы: Aquatica, Quattro Elementi, отечественные Unipump.
Эжектор для насосной станции: принцип работы, устройство, правила установки
У некоторых владельцев индивидуальных домов, решивших самостоятельно обустроить систему водоснабжения от подземной скважины или колодца, может возникнуть проблема с подачей воды или недостатком давления в системе. Причиной может быть отсутствие в системе одного из элементов установки для насосной станции, неучтенного в первоначальных расчетах, — водяного эжектора. Эжектор — что это такое, какой у него принцип действия, какая роль в работе системы отводится этому устройству и как можно устранить возникшую проблему — данные вопросы стоит рассмотреть подробнее.
При подаче под давлением в эжектор эжектирующей воды ее скорость в сопле резко возрастает. При этом в камере смешения создается зона разрежения и в нее начинает поступать эжектируемая вода или газ. Обе среды смешиваются и под давлением, немного меньшим первоначального на входе в эжектор, поступают на выход устройства.
Подключение
В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.
Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:
- Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
- К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.
При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
Самодельный эжектор для насосной станции.
Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня, по Вашей просьбе, я расскажу, как своими силами собрать простой эжектор для насосной станции, чтобы обеспечить дополнительные метры подъема воды из скважины и обезопасить работу насосной станции от возможного сухого хода в случае, когда уровень воды в скважине внезапно понижается. О схеме подключения такого эжектора я писал ранее. В той же статье приведен эскиз этого эжектора. Но как именно сделать его, многим оказалось непонятно. Сразу оговорюсь, что в процессе написания этой статьи я не делал этот эжектор. В данный момент он мне не нужен, а сделать его я могу в любое время, потратив на это час-полтора.
И все же я начну немного издалека для того, чтобы вопросов осталось как можно меньше.
Названия и условные обозначения.
Побывав у родителей своей супруги в Ульяновской области, я с удивлением обнаружил, что продавцы в магазинах сантехники не всегда понимают, о чем я их прошу, хотя у себя в Питере я таких проблем не испытывал. Поэтому мне бы очень хотелось, чтобы мы с Вами говорили на одном языке и понимали друг друга, особенно в части названий и обозначений, связанных с сантехникой.
В сантехнике принято обозначать детали и резьбу на них условными обозначениями, понятными, впрочем, любому, кто говорит и пишет на русском языке. Размер же или диаметр резьбы, чаще всего, указывают в дюймах: ½, ¾, 1½. Это же указывает, что резьба на деталях не метрическая, а конусная – трубная. Буквы рядом с обозначением резьбы говорят о том, какая это резьба: внутренняя (В) или наружная (Н). Например, краткое обозначение: угол ¾ Н х ½ В – означает переходной уголок (или угловой переходник), один конец которого с наружной трубной резьбой диаметром ¾ дюйма или 20 мм, а другой – с внутренней трубной резьбой диаметром ½ дюйма или 15 мм. Еще раз уточню, буква «В» в этом обозначении означает не внешнюю резьбу (внешней резьбы нет, есть наружная), а только и только внутреннюю.
В некоторых предыдущих статьях я уже упоминал условные обозначения, аббревиатуры, пластиковых труб. Напомню: МП – металлопластиковая, ПП – полипропиленовая, ПВХ – поливинилхлоридная, ПНД – полиэтилен низкого давления. Так вот, если в обозначении детали на месте размера резьбы стоит некое число с аббревиатурой материала трубы, это означает, что данный «хвостик» детали предназначен для соединения с указанным видом трубы указанного же диаметра.
Например, угол ½ Н х 16МП – это уголок, на одном конце которого сделана наружная трубная резьба диаметром ½ дюйма или 15 мм, другой же имеет штуцер и резьбу (в случае резьбового обжима), предназначенные для присоединения к уголку металлопластиковой трубы диаметром 16 мм.
Случай, если никаких обозначений нет, означает, что эта сторона детали предназначена для соединения без резьбы, скажем, с садовым шлангом указанного диаметра и это, скорее всего, обыкновенный штуцер. Например, переходник ¾ Н х 12.
Мне бы не хотелось в рамках этой статьи и дальше вдаваться в дебри условностей, потому что рассказанного мною уже вполне достаточно для нашего понимания, и мы, надеюсь, не будем больше отвлекаться на пояснения. Тем не менее, я постараюсь излагать свои мысли доходчиво, все же подробно разъясняя «узкие» места.
Детали и инструменты.
Но эжектор нужно присоединить к трубам, поэтому в конструкцию эжектора нужно будет добавить соответствующие детали. Для примера я рассмотрю присоединение к МП-трубам, как наиболее распространенным и простым для монтажа. Если Вы будете использовать какие-то другие, то Вам нужно будет внести в конструкцию соответствующие изменения.
Итак, из деталей нам понадобятся:
Два последних уголка можно, в принципе, заменить на что-то другое, главное, чтобы в результате получился необходимый нам поворот с переходом на нужную нам трубу.
Изготовление эжектора.
Больше всего придется повозиться со штуцером. Необходимо сточить его шестигранную часть, практически на «нет», сделав из неё конус, основание которого по диаметру чуть меньше наружной резьбы штуцера. Кроме того, придется немного укоротить резьбовую часть штуцера, оставив максимум четыре нитки. Резьбонарезным инструментом или муфтой нужно будет поправить испорченную обточкой резьбу и прорезать её дальше с заходом на полученный конус так, чтобы резьбовая часть штуцера свободно вкручивалась в муфту или тройник с любой стороны.
Какие бывают насосные станции
Насосная станция представляет собой собранную в моноблок конструкцию, основной частью которой является центробежный электронасос, размещенный над баком гидроаккумулятора, ее обязательные элементы — реле давления и манометр, закрепленные на пятивходовом фитинге.
Принцип работы центробежного электронасоса состоит в подаче всасываемой жидкости в центр рабочего колеса с лопастями, которые при вращении благодаря центробежной силе выталкивают ее наружу через боковой выходной патрубок.
Стандартный центробежный насос имеет в центре гидравлического отсека входное отверстие и расположенное перпендикулярно его оси выходное в боковой части, но встречаются насосы с другой конструкцией.

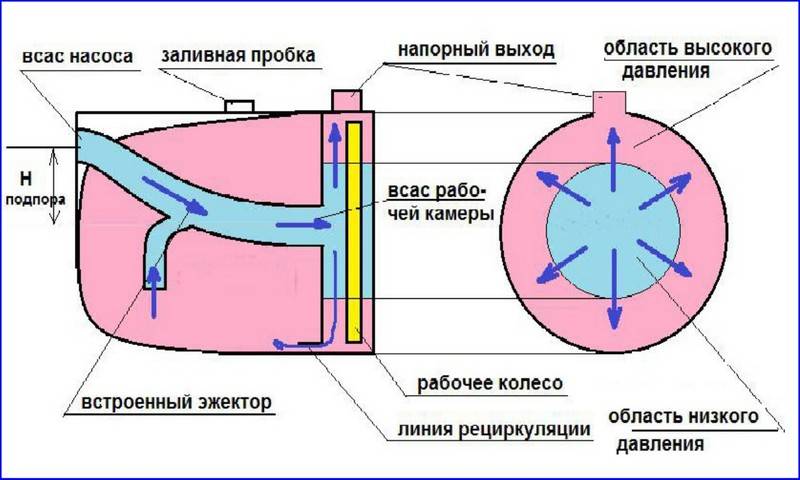

Рис. 5 Встроенный эжектор — схема
Станции со встроенным эжектором
Насосные станции со встроенным эжектором имеют в своем составе центробежный электронасос, в гидравлической части которого размещен эжекторный узел. Принцип работы подобной системы довольно прост — всасываемая вода поступает на центробежное рабочее колесо, которое выбрасывает ее через боковой патрубок. Одновременно часть жидкости, которой вращение колеса придало кинетическую энергию, направляется по эжекторному каналу в форсунку и выталкивается из нее под давлением. Ускоренный за счет суженой части форсунки поток смешивается с транспортируемым, передавая ему свою энергию, и одновременно втягивая за счет пониженного давления на выходе. Таким образом, достигается существенное увеличение глубины погружения всасывающего патрубка, которая в некоторых моделях доходит до 50 метров.
Отличительной особенностью подобных насосов является входное отверстие, смещенное относительно центральной оси (в обычных центробежных электронасосах подобное расположение также не редкость), в составе насосных станций подобные агрегаты встречаются очень редко благодаря приведенным выше причинам (низкий КПД).
Рис. 6 Устройство электронасоса со встроенным эжектором
Станции с выносным эжектором
Насосная станция с выносным эжектором имеет существенное преимущество перед оборудованием со встроенным эжекторным узлом — она может работать в обычном режиме, поднимаем воду с глубины не более 9 метров, а при необходимости к ней всегда можно подключить приспособление для увеличения глубины всасывания.
Для этого в гидравлической части корпуса имеются два отверстия разных диаметров со стандартными размерами 1 1/2 и 1 дюйм, к большему подключают напорный трубопровод, а ко второму рециркуляционный, подающий воду на эжекторную форсунку. Сам эжекторный узел помещают в водозаборный источник вместе с трубопроводами. Так как без подачи жидкости в эжектор она не будет подниматься с большой глубины, перед началом работы всю систему заполняют водой.
По внешнему виду электронасосы с выносным эжектором отличаются от типовых моделей наличием двух расположенных рядом отверстий в гидравлическом отсеке корпуса. Насосная станция с внешним эжектором выпускается многими отечественными и зарубежными производителями, наибольшей известностью пользуется модель Marina от итальянской фирмы Speroni, также на рынке часто встречаются другие итальянцы: Aquatica, Quattro Elementi, отечественные Unipump.
Рис. 7 Станция с выносным эжектором и его подключение

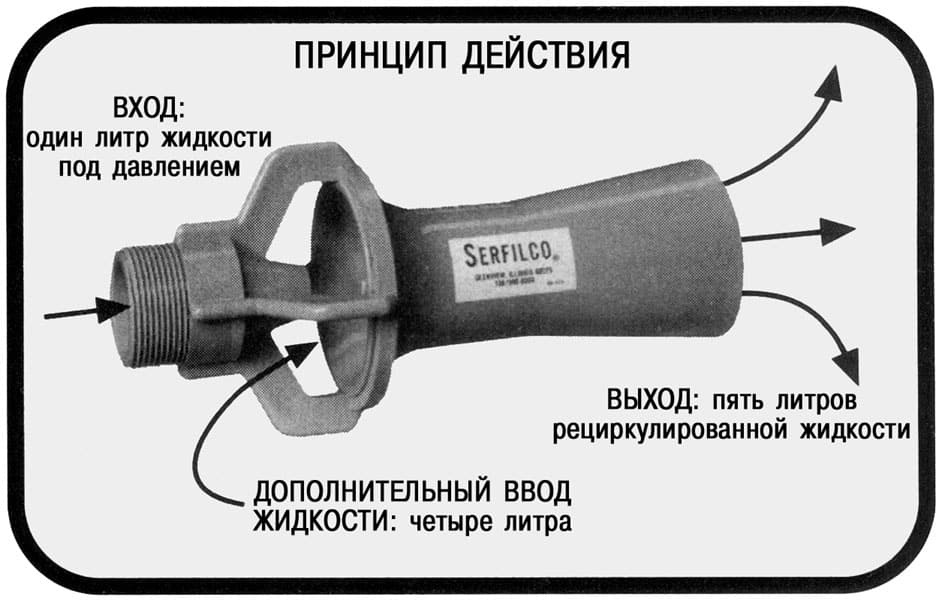

Принцип работы
Эжектором называют устройство, в котором происходит соединение двух сред в смесительной камере, при этом одна из них движется с большой скоростью и подается через зауженное сопло, а вторая наполняет камеру естественным образом. Поток, выходящий из сопла с ускорением, передает свою кинетическую энергию перемещаемой среде, которая затем уносится от места всасывания. Также в зоне на выходе узкого участка сопла создается пониженное давление — это приводит к тому, что перемещаемая среда одновременно и подсасывается эжектором.
Перемещаемая и ускоряющая среда могут иметь разное физическое состояние, в струйных насосах через узкое сопло подается воздух или пар, которые нагревают водный поток и выталкивает его на большой скорости.
Виды эжекторных устройств
По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.
Паровые
При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.
Паровой эжектор для турбины с маслоохладителем
Пароструйные
В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.
Установка подогрева воды с помощью пароструйного эжектора
Газовые
Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.
Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности
С выносным эжектором
Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.
Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.
Схема монтажа двух типов эжекторных насосов
Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.
С вмонтированным эжектором
Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.
Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.
Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.
Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.
Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.
Как сделать самостоятельно
Для изготовления устройства понадобятся доступные детали в виде элементов сопряжения и фитингов:
- тройник из металла – служит основной деталью;
- проводник воды с высоким давлением в виде штуцера;
- отводы и муфты – элементы для монтажа устройства и его подключения к водопроводу.
Для уплотнения всех резьбовых соединений используется лента ФУМ – это удобный в использовании и пластичный уплотнитель из полимерного материала, отдалённо напоминающий изоляцию белого цвета.
Если водопроводная система состоит из металлопластиковых труб, монтаж необходимо произвести обжимными элементами. Отводы приобретать не нужно, если водопроводные трубы из сшитого полиэтилена – они легко гнутся под нужным углом.
Из инструментов понадобятся:
- водопроводные ключи;
- тиски;
- болгарка или наждак для обтачивания.
Порядок работ выглядит следующим образом:
Берётся тройник с внутренней резьбой и в его нижнее отверстие вкручивается штуцер. Выпускной патрубок штуцера при этом располагается внутри тройника
Особое внимание уделяется размерам штуцера – все выступающие части аккуратно стачиваются. А короткие штуцера, наоборот, наращивают полимерными трубками. Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров
К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу
Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров. К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу.
Если практикуется погружение в воду, к устройству подключается сразу три трубы:
- Первая погружается до самого дна, оснащается сетчатым фильтром и подключается к боковому уголку на тройнике. Она будет забирать воду и транспортировать её к эжектору.
- Вторая идёт от насосной станции и подключается к нижнему отверстию. Эта труба отвечает за возникновение скоростного потока.
- Третья выводится в водопроводную систему и подключается к верхнему отверстию тройника. По ней будет перемещаться уже ускоренный водяной поток с увеличенным напором.
Вторая и третья труба всегда находится на поверхности, а третья уходит в воду.
Принцип действия эжектора
Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.
Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.
Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.
Галерея изображений
Фото из
Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали
Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства
К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор
Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам
Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций
Для установки эжектора у насосного агрегата должно быть два входящих отверстия
Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство
На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки
Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.
Эжектор для поверхностного насоса состоит из следующих элементов:
- всасывающая камера;
- смесительный узел;
- диффузор;
- зауженное сопло.
Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.
Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды
Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.
Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.
Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы
Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.
Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

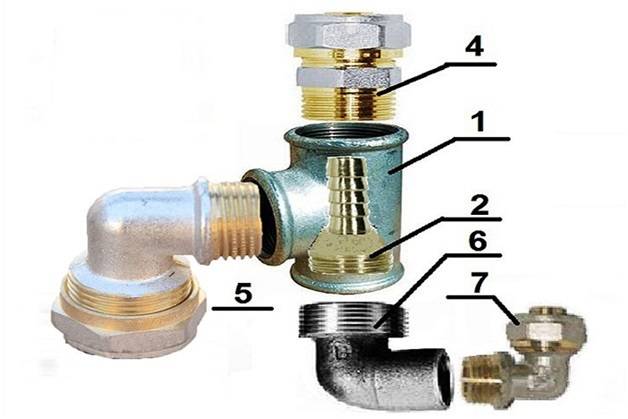

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки
Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.
Внутренние модели
Данные модели располагаются внутри насосного устройства или же рядом с ним. Такие эжекторы требуют наименьший объем места, и не нужно отдельно монтировать их.
Когда эжектор находится внутри насосного устройства, нет необходимости в дополнительной установке фильтрационной решетки, которая бы предохраняла прибор от загрязнения песком.
Но важно помнить, что внутренние модели подходят для работы на малой глубине, максимум девять-десять метров. Встроенные модели имеют подходящую мощность, чтобы подавать воду для домашних нужд, для поливной системы и любой хозяйственной нужды
Встроенные модели имеют подходящую мощность, чтобы подавать воду для домашних нужд, для поливной системы и любой хозяйственной нужды.
Недостатком внутренних приборов является сильный шум, который создает работающий насос и вода, проходящая через эжекторный прибор.
Располагать насосные устройства с внутренним эжектором важно не в жилом помещении, а в какой-либо другой постройке. Причем электрический двигатель должен иметь большую мощность, чем похожая по характеристикам безэжекторная модель
