Энергонезависимые газовые котлы

Плюсы и минусы

К преимуществам энергонезависимых котлов следует отнести такие:

Первое и самое важное – это то, что не требуется электричество. И для самого котла, и для отопительной системы нет необходимости подключать его. Так, вам не придется ставить еще и дополнительные приборы для бесперебойной работы системы, а это – экономия времени и денег

Автономные котлы отопления имеют небольшие размеры и вес. Так, такие котлы не будут занимать так уж много пространства, они отлично впишутся в любой интерьер. А из-за малого веса такие котлы хорошо монтируются на стену

Так, вам не придется ставить еще и дополнительные приборы для бесперебойной работы системы, а это – экономия времени и денег. Автономные котлы отопления имеют небольшие размеры и вес. Так, такие котлы не будут занимать так уж много пространства, они отлично впишутся в любой интерьер. А из-за малого веса такие котлы хорошо монтируются на стену.

Высокий КПД. Почти все модели имеют такой параметр на высоком уровне, поэтому индивидуальные котлы отопления и приобрели такую широкую популярность.

Безопасность. Подача газа регулируется клапаном обратной тяги, а если она отключается – то включить котел можно будет только вручную.

Стоимость установки. Вам не потребуется ставить разные дополнительные элементы.

Теперь выделим недостатки такого прибора, как котел автономного отопления:

  • Требования к отопительной системе. Она должна ставиться под небольшим углом, здесь не должно быть лишних изгибов, а диаметр труб должен иметь довольно большой размер.
  • Нужен дымоход, который будет обеспечивать естественную тягу.
  • Требуется качественная вентиляционная система.
  • Нужно ставить клапан сбрасывания газа.
  • Нужно давление в газопроводе, в противном случае котел просто может погаснуть.

Правила по установке газового котла

Устанавливать газовый котел независимый от электричества лучше в отдельных помещениях с хорошей системой вентиляции, а также обеспечивать приток воздуха туда. Так как из-за открытой камеры сгорания воздух постоянно «съедается» котлом. Продукты горения выводятся через дымоход.

Рис. 3 Расположение котла в доме

При установке настенного независимого газового котла монтируется коаксиальный дымоход, конструкция которого называется «труба в трубе». Коаксиальный дымоход подходит не для всех устройств и нужна рекомендация специалиста.

При надобности можно установить циркуляционный насос. Монтируют его через байпас. Возле него рекомендуется ставить краны: 1 на входе и 1 на выходе. Отдельно ставится кран на основную магистраль, который нужно перекрывать при работе насоса. При наличии таких кранов при надобности можно провести ремонт насоса, не сливая воду с системы. А перед насосом рекомендуется установить фильтр.

Есть определенные условия, которые нужно обязательно поддерживать:

  • в котельной должна быть обязательно плюсовая температура;
  • противопожарная безопасность. Стены в котельной должны быть оснащены не возгорающим материалом. Как правило, используются асбестовые или металлические листы.
  • Первый запуск котла после установки должен проходить под присмотром специалиста.

Специалист должен также проконтролировать правильность установки дымохода. Необходимо чтобы он соответствовал мощности газового котла без электричества и нормам, которые устанавливают компетентные организации. Лучше чтобы для каждого отопительного прибора была отдельная труба. По стандарту дымоход должен быть прямым, если невозможно его сделать таким, то не должно быть больше 3 поворотов.

Длинна дымохода, должна составлять около 5 метров. Выбирать и устанавливать отопительный агрегат нужно в соответствии с давлением в газопроводе обычно оно составляет 1,270 МПа. В документации, которая прикладывается к прибору (паспорт), всегда указаны допустимые границы этого показателя. Иногда показатели давления газа в зимнее время снижаются. Зная такую особенность региона нужно соответственно делать выбор устройства без доступа к электроэнергии.

https://youtube.com/watch?v=whyv3CUO1mc

Может ли газовый котел работать без электричества? Такой вопрос часто возникает у владельцев частных домов, которым постоянно приходится сталкиваться со значительными счетами, касающимися оплаты электроэнергии, ведь помимо бытовых приборов и световых источников, за электрический котел порой приходится платить не так мало, как хотелось бы. Поэтому, целесообразно ознакомится с особенностями работы такой установки как газовый энергонезависимый котел.

Особенности и правила монтажа энергонезависимых котлов

Если котел имеет мощность более 60 кВт, его ставят в отдельное помещение котельной. Котельную можно пристраивать к дому, выносить в рядом стоящее здание. Помещение должно иметь отдельный выход на улицу, окно размером в 0,3 м2 на каждые 10 м3 объема пространства. Площадь котельной не менее 4 м2, высота стен от 2,5 м. В котельную проводится система вентиляции, прокладывается трубопровод холодного водоснабжения и канализации, формируется дымоход для отвода продуктов горения.

Обустройство сети отопления выполняется с учетом особенностей оборудования:

Контур с естественной циркуляцией воды выкладывается с наклоном в сторону трубопровода обратного тока воды. Для удобства монтажа и нормальной работоспособности сети котел устанавливается в самой нижней точке схемы.

  • Расширительный бак ставится в самую высокую точку сети. Это нужно для поддержания оптимального давления в системе. Установленный на чердаке бак утепляется, чтобы не допустить замерзания теплоносителя. От бака вниз до котла монтируется длинный вертикальный разгонный стояк.
  • Трубопроводы для системы с гидравлической циркуляцией теплоносителя выбираются с большим сечением.

Сравнительная таблица

НазваниеУстановкаТипМощностьКПДПлощадь
Protherm волк 16 ksoНапольныйодноконтурный16 кВт0.923до 160 кв.м.
Baxi SLIM EF 1.22Напольныйодноконтурный22 кВт0.88до 200кв.м.
Beretta avtonom 18Напольныйодноконтурный18,5 кВт0.93до 180 кв.м.
Siberia 11Напольныйодноконтурный11,6 кВт0.9до 125 кв.м.
Aton compact 12 5еПарапетныйодноконтурный12,5 кВт0.9до 160 кв.м.
Лемакс премиум 12 5Напольныйодноконтурный12,5 кВт0.9до 125 кв.м.
Mora top sa 40 gНапольныйодноконтурный35 кВт0.92до 350 кв.м.
Лемакс патриот 20Парапетныйодноконтурный20 кВт0.87до 200 кв.м.
Лемакс лидер 16Напольныйодноконтурный16 кВт0.91до 160 кв.м.

В чём заключаются основные преимущества и недостатки таких котлов

Среди преимуществ работы таких устройств следует отметить несколько основных факторов.

  1. Самым главным преимуществом таких котлов следует назвать, конечно же, их нетребовательность к наличию всевозможных розеток, предоставляющих возможность подключения к центральному электроснабжению.
  2. Также к преимуществам данного оборудования следует отнести их предельную безопасность и простоту. По сути, такие устройства представляют собой самый простой котёл, для работы которого требуется не жидкое и не твердое топливо, а стандартный газ.
  3. Ещё одним плюсом таких устройств следует назвать то, что в их конструкции полностью отсутствуют какие-либо электрические насосы, вследствие чего они производят гораздо меньше шума в процессе своей работы.
  4. Помимо всего прочего энергонезависимые котлы выпускаются уже на протяжении нескольких десятилетий, вследствие чего их конструкция и схема уже давным-давно отработаны на практике.

Недостатки энергонезависимых котлов

Всё дело заключается в том, что в соответствии с целым рядом причин при помощи данного котла нет возможности добиться полной циркуляции воды по всей системе. В частности это связано с тем, что первоначально некорректно проводилась планировка системы, включая процедуру подборки модели котла или же расчёта толщины труб. При этом следует отметить тот факт, что при использовании такой системы отопления зачастую необходимо использовать трубы довольно большого диаметра, которые устанавливаются специальным образом под определённым уклоном .

Также для того, чтобы обеспечить корректную работу данного оборудования, необходимо в обязательном порядке использовать специализированный дымоход с хорошей тягой, что крайне трудно реализовать на практике в большинстве ситуаций.

Учитывая перечисленные недостатки, становится крайне проблематично, а нередко и вообще невозможно реализовывать установку и последующее функционирования энергонезависимых котлов в двух и более этажных домах.

В конечном итоге, если при помощи такого котла не будет продавливаться система, то в таком случае будет осуществляться неравномерное прогревание помещения. Если же не будет обеспечиваться правильная тяга, которая зависит от используемого дымохода, то в таком случае постоянно оборудование будет останавливаться из-за срабатывания клапана обратной тяги.

Помимо всего прочего, нередко можно наблюдать и такой неудобный момент, когда установка котла осуществляется где-то внизу в подвальном помещении, то есть получить к нему оперативный доступ не представляется возможным.

При схеме, основанной на естественной циркуляции, присутствует необходимость в том, чтобы система дополнялась специальным открытым расширительным бачком, который периодически нужно будет пополнять. При этом нужно правильно понимать, что подпитка системы в конечном итоге может негативно влиять на общий срок службы теплообменника и общее его состояние.

При этом следует отметить тот факт, что как на теплообменнике, так и на всех установленных трубах начинают появляться излишки отложений и осадков, которые возникают от некачественно очищенной воды.

Долго думали над тем, как утеплить дачу, решили поставить энергонезависимые газовые котлы с бойлером для горячей воды. Свет выключают часто, особенно зимой, когда большинство людей не приезжает отдыхать, а мы с семьей всё равно стараемся выбираться на природу, поэтому такой котёл стал для нас отличным вариантом.

Решили поставить энергонезависимые котлы, потому что считаем их более надёжными. Конечно, мы почувствовали ряд упущений по сравнению со стандартными котлами, которые стоят у наших друзей, но зато, если выключают свет по району, мы продолжаем нормально отапливать, а такое случается у нас тут нередко.

Когда хотели утепляться, сразу решили использовать газовые котлы, но не знали какие. Муж сказал, что лучше ставить энергонезависимые, чтобы надёжнее было. Конечно, сначала я была против, потому что, как нам все говорили, они не так эффективны в плане тепла, но после первых нескольких отключений электричества я поняла, что он был прав, и этот вариант действительно лучше.

Сравнительная таблица

НазваниеУстановкаТипМощностьКПДПлощадь
Protherm волк 16 ksoНапольныйодноконтурный16 кВт0.923до 160 кв.м.
Baxi SLIM EF 1.22Напольныйодноконтурный22 кВт0.88до 200кв.м.
Beretta avtonom 18Напольныйодноконтурный18,5 кВт0.93до 180 кв.м.
Siberia 11Напольныйодноконтурный11,6 кВт0.9до 125 кв.м.
Aton compact 12 5еПарапетныйодноконтурный12,5 кВт0.9до 160 кв.м.
Лемакс премиум 12 5Напольныйодноконтурный12,5 кВт0.9до 125 кв.м.
Mora top sa 40 gНапольныйодноконтурный35 кВт0.92до 350 кв.м.
Лемакс патриот 20Парапетныйодноконтурный20 кВт0.87до 200 кв.м.
Лемакс лидер 16Напольныйодноконтурный16 кВт0.91до 160 кв.м.

Общие советы по выбору моделей

Выбор котлов модели Данко

Рейтинг популярности изделий разных торговых марок и брендов — предмет отдельного разговора. Объяснить в двух словах, напольный котел какого производителя лучше, довольно сложно

Поэтому есть смысл озвучить общие правила выбора, на которые рекомендуют обращать внимание специалисты по котельному оборудованию

Мощность котла должна соответствовать существующим эксплуатационным требованиям. Если выбирается двухконтурный котел, расчетные показатели умножаются на полтора. Выбирать модели с проточным способом подачи ГВС для семьи, где проживает более трех человек, нет смысла. Лучше сразу покупать напольную установку с накопительным баком. Мощность котлов с накопительным бойлером рассчитывается по отдельной шкале.

Какой газовый котел лучше энергозависимый или энергонезависимый, преимущества и недостатки

К сожалению, перебои с подачей электричества за городом, где и строится большинство частных домов, не редкость. Причин этому масса, начиная от природных условий, заканчивая ненадлежащим содержанием электросетей. Домовладелец, зачастую никак не может на это повлиять, поэтому и возникает необходимость задумываться об электронезависимых источниках тепла.

А какой тип котла установлен у Вас?

Энергозависимый
38.89%

Энергонезависимый
61.11%

Проголосовало: 18

К несомненным плюсам использования таких устройств можно отнести следующие факторы:

  • экономия электроэнергии;
  • простота эксплуатации и подключения;
  • отсутствие необходимости в обеспечении автономного писания;
  • высокая мощность и КПД;
  • безопасность использования.

Но как и в любом ином случае, без недостатков тут тоже не обошлось:

  • зависимость от давления газа в магистрали;
  • необходимость обеспечения дымохода и хорошей вентиляции в помещении;
  • особые требования к оборудованию и помещению.

Исходя из вышесказанного, можно заключить, что такие котлы подойдут для установки в домах с хорошей подачей газа и возможностью обеспечить все требования безопасности. Энергозависимые устройства, несомненно имеют свои привлекательные стороны, но для их бесперебойной работы необходимо обеспечивать аварийные источники электроэнергии в виде генераторов, и такое решение может быть оправдано в случае отсутствия газа на участке. Если же труба есть, подобная трата будет неоправданной.

Мне нравится1Не нравится1

Как выбрать энергонезависимый котел

На рынке большое количество энергонезависимых котлоагрегатов, что усложняет выбор. Иностранные модели более надежны, эффективны и экономны. Энергонезависимые газовые котлы отечественного производства более доступны в цене и стоимости обслуживания, адаптированы к отечественным условиям

Выбрать модель можно обратив внимание на нижеописанные ключевые критерии

Одноконтурный или двухконтурный

Котлы с одним водяным контуром рассчитаны исключительно на отопление, когда двухконтурные способны параллельно подогревать санитарную воду для кухни и ванной. Стоимость двухконтурных котлов незначительно выше. Стоит учитывать, что маломощные модели до 10-12 кВт при большом расходе горячей воды не всегда способны обеспечить поддержание ее температуры в заданном диапазоне.

Напольный или настенный

Энергонезависимые котлы, как правило, напольные, поэтому под них обязательно нужно выделять отдельное помещение с достаточной для размещения агрегата и его обвязки площадью. Но есть и условно настенные модели – парапетные. Их можно разместить как на стене, так и поставить на пол, главное условие – котел должен находиться в подоконном пространстве, то есть не выше подоконников. Парапетный котлоагрегат – отличный выбор для квартиры.

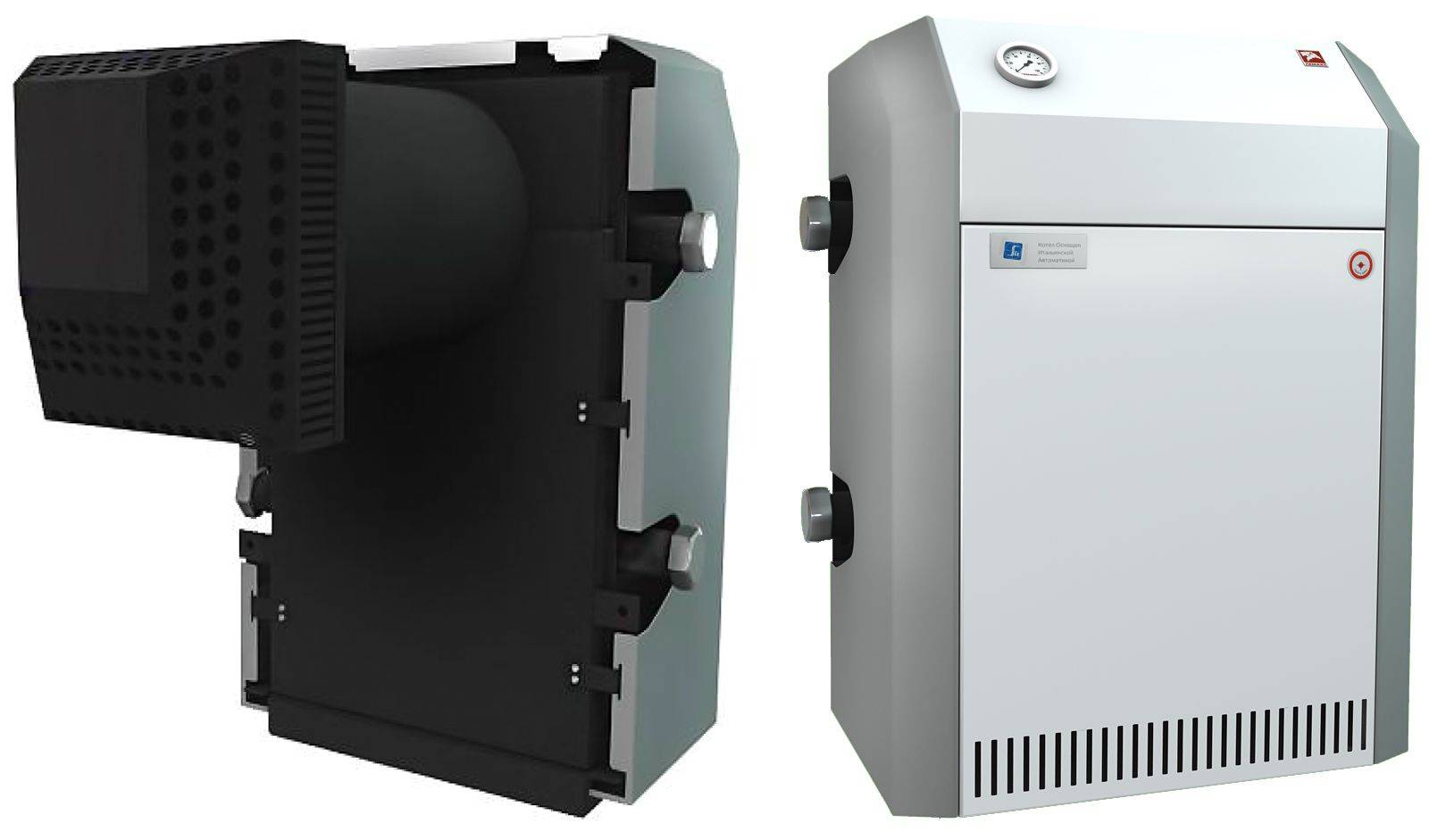

Парапетный энергонезависимый газовый котел Лемакс Патриот-16 в сборе с коаксиальным дымоходом.

Парапетные энергонезависимые котлы имеют конвекционные отверстия в корпусе, поэтому способны отапливать помещение, в котором они установлены. Такие агрегаты не требуют традиционного мощного дымохода, достаточно бокового коаксиального.

Тип камеры сгорания

Классические напольные энергонезависимые газовые котлы, требующие традиционного вертикального дымохода, имеют исключительно открытую камеру сгорания, поскольку она не предполагает наличие вентилятора или турбины, работающих от электричества. Если камера сгорания закрытого типа, без электричества они работать не будут.

Материал теплообменника

При выборе важно обратить внимание на материал теплообменника. Наиболее распространенные стальные и чугунные теплообменники. Чугунный теплообменник имеет более толстые стенки, более устойчив к коррозии, дольше нагревается, но и заметно дольше отдает тепло

Срок их службы не менее 20-25 лет, в то время как стальных – не менее 8-10 лет

Чугунный теплообменник имеет более толстые стенки, более устойчив к коррозии, дольше нагревается, но и заметно дольше отдает тепло. Срок их службы не менее 20-25 лет, в то время как стальных – не менее 8-10 лет.

Модель Protherm Медведь серии TLO с чугунным теплоизолированным теплообменником в стальном корпусе.

В то же время, на практике при надлежащей эксплуатации и обслуживании, использовании незагрязненного теплоносителя, стальные теплообменники часто служат и 15-17 лет. Недостатком чугунных конструкций является более дорогая стоимость и существенный вес.

КПД

Коэффициент полезного действия отображает соотношение потребляемых ресурсов к количеству произведенного тепла. Газовые котлы могут иметь крайне низкий расход газа (0,6-0,7 куб. м/час), но и показатель КПД в пределах 78-80%, что неэффективно. Поэтому нужно смотреть сразу на 2 параметра. Отличными значениями для котла мощностью 12-16 кВт считаются расход газа 1-1,9 куб. м/час при КПД 89-92%. Соответственно, чем выше КПД, тем лучше.

Минимально необходимая мощность

Мощность котла – важнейший параметр, который зависит от площади и теплопотерь дома. Однако рассматривать его не в первую очередь можно за счет того, что большинство моделей представлены версиями различной мощности (напр. 8,10,12,16,24 кВт и т.д.). Т.е. определившись с моделью, часто можно выбрать ее мощность.

Виды газовых горелок

Система отопления.

Двухконтурные котлы настенного типа выпускают с открытым типом газовой горелки и с закрытым. Открытая газовая горелка в котле требует подачу необходимого количества воздуха для сгорания газа из помещения, где установлен газовый котел. Например, привычная схема типовой газовой колонки для нагрева воды.

Устройство с закрытой горелкой имеет изолированное пространство для сгорания газа от помещения. Забор воздуха для процесса горения производится снаружи здания. Чаще всего такие устройства подключены с помощью коаксиального дымохода, выходящего на наружную стену здания. Состоит он из двух труб, расположенных одна в одной. Через внешнюю трубу забирается воздух для горения, а через внутреннюю трубу удаляются продукты сгорания.

Возможно подключение с выбросом продуктов сгорания в предусмотренный дымоход здания и забор воздуха с боковым подводом трубопровода. Котлы с закрытой горелкой называют турбированными, так как они имеют встроенный электрический нагнетатель воздуха турбинного типа. Преимущество таких газовых приборов заключается в безопасности эксплуатации. Их работа не требует постоянного контроля подачи воздуха, проветривания помещения, исключено попадание продуктов сгорания в квартиру или дом. За счет избыточной тяги происходит более эффективное сгорание и более быстрый прогрев воды.

Устройство настенного газового котла.

Двухконтурные газовые приборы могут подключаться в бойлерном режиме. Такой режим работы подразумевает нагрев воды и последующее ее накопление в бойлере, а из него вода уже поступает в точки водозабора.

Конденсационные газовые нагревательные приборы отличаются тем, что их конструкция позволяет конденсироваться водяному пару, содержащемуся в продуктах сгорания газа. При процессе конденсации происходит выделение дополнительного тепла, которое используется или для контура отопления, или для контура ГВС. Схема может включать образование конденсата на первичном теплообменнике специальной формы или на дополнительным устройстве, которое расположено над первичным теплообменником.

Все газовые котлы двухконтурного типа обязательно включают в себя блок автоматики и контрольных датчиков для правильной и безопасной работы. Автоматика отслеживает заданные параметры нагрева воды в контурах, может совместно использоваться с выносными датчиками температуры воздуха в помещении. Датчики тяги, контроль аварийного отключения газоснабжения позволяют эксплуатировать котел наиболее безопасным способом.

Для долговременного использования газового прибора следует произвести грамотную установку, включающую в себя расчет мощности, монтаж в соответствии с нормами безопасности, качественно выполненные пусконаладочные операции.

Принцип работы и устройство

Чтобы разобраться, почему такие модели являются электронезависимыми, нужно знать, что они оснащены 2 горелками — запальной и основной.

Для первой предусмотрен пьезорозжиг с помощью специального элемента, который срабатывает после нажатия на кнопку. При подаче газа в камеру возникает искра, воспламеняющая топливо. Затем включается основная горелка, задача которой — нагрев теплообменника. Она находится в рабочем состоянии, но только до тех пор, пока температура не достигнет нужного значения (его задают заранее).

Тогда подача топлива останавливается: основная горелка гаснет, вспомогательная (запальная) продолжает функционировать. Температура теплоносителя постепенно снижается. Возобновляется подача газа, и от запальной горелки зажигается основная. Процесс повторяется.

Некоторые модели подобного типа оснащены клапаном обратной тяги. Элемент повышает безопасность работы устройства. При наличии такой детали можно прекращать подачу газа, если тяга слабеет или отсутствует.

С точки зрения удобства использования нет разницы между энергонезависимыми и простыми котлами. Первые бывают оснащены микроконтроллерами и электронным блоком управления, но они работают от аккумулятора, который периодически легко меняют, не затрагивая при этом само устройство.

Циркуляция теплоносителя в таких агрегатах бывает только естественной (гравитационной). Также в котле имеются аккумулирующая емкость и теплообменник большого объема (на выбор). Двухконтурные модели оснащены встроенным бойлером: у напольных котлов его объем достигает 100 л и больше.

Ключевые моменты монтажных работ

Чтобы котельное оборудование функционировало с максимальной эффективностью, а теплоноситель быстро циркулировал в системе, крайне важно строго соблюдать все основные правила установки котла. Это относится и к одноконтурным, и к двухконтурным котлам. Среди основных требований следует назвать:

Среди основных требований следует назвать:

  • котел должен монтироваться под углом, то есть под наклоном, чтобы рабочий ресурс хорошо циркулировал по трубам;
  • при установке используются только трубы с большим диаметром, благодаря чему удается снизить сопротивление перемещающегося теплового ресурса;
  • система комплектуется расширительным баком, который собирает в себя весь лишний объем теплоносителя.

Самостоятельная установка котла чревата немалыми рисками, поэтому рекомендуется обращаться за помощью к специалистам, которые смогут быстро и четко смонтировать отопительную систему, гарантируя ее техническую безопасность и надежную эксплуатацию.

Устройство дымохода газового котла

Речь идет не только о прокладке труб, но и о системе дымного отвода, поскольку малейшая ошибка ведет к неисправностям и угрозе окружающей среды, а также к ухудшению здоровья человека.

Если у вас работают специалисты по установке газовых котлов, не забудьте проверить наличие у них разрешения на выполнение подобных работ, а также предоставляемые услуги должны подкрепляться письменным договором между заказчиком и исполнителем.

Модели котлов газового отопления

Среди многообразия котельных установок наиболее популярными и практичными считаются напольные газовые котлы, которые рассчитаны на площадь обогрева от 200 квадратных метров и больше. Если у вас приоритетная компактность и эргономичный дизайн котла, тогда вы можете выбрать настенный агрегат, однако его уровень мощности намного меньший по сравнению с первым вариантом.

Модели газовых котлов

Устанавливать газовый котел энергонезависимого типа можно только в отдельном помещении, специально выделенном для такого оборудования, в котором должны соблюдаться определенные требования. Так, помещение должно иметь отдельный выход, а также хорошую вентиляционную систему приточного типа, благодаря чему внутри комнаты постоянно будет циркулировать воздух. Для напольного газового котла необходим отдельный дымоход, монтируемый в стену, через который весь отработанный дым будет выделяться наружу.

Если рассматривать конструкции настенных котлов, для них не требуется отдельная комната, поскольку устанавливать его можно где угодно.

Такая модель комплектуется специальной коаксиальной трубой, основная функция которой – это отвод дыма и привлечение кислорода, который попадает в закрытую камеру сгорания. Настенные котлы тоже работают без подключения к сети, поэтому отлично подходят для установки в жилых домах, где нет электричества.

В системе газового котла также может присутствовать циркуляционный насос, который позволяет обойти некоторые правила установки. Таким образом, с помощью циркуляционного насоса осуществляется вся работа внутри системы, поступает и проводится тепловой носитель. Тем не менее, циркуляционный насос требуется устанавливать в первую очередь, еще до монтажа самого котла, в этом случае рабочий ресурс будет быстрее циркулировать в трубах.

В монтажных работах рекомендуется применять специальный байпас с нужным диаметром. На обоих концах фиксируются регулирующие краны. На каждой магистрали также должен быть кран, а в случае остановки насоса систему перекрывают. За счет рабочих кранов вы в любое время сможете снять циркуляционный насос, и не бояться, что вода выльется из бака. Для гарантии длительной службы и бесперебойной работы насоса следует использовать фильтры, которые очищают теплоноситель и не дают жестким частицам повреждать рабочую систему.

Энергонезависимые газовые котлы отопления – это наилучший и весьма практичный выбор каждого, кто хочет, чтобы в его доме всегда было тепло и уютно. Такие установки обладают широким и мощным функционалом.

Описание энергонезависимых газовых котлов

Приборы чаще используются для отопления домов площадью до 160 м², поскольку в больших зданиях затруднительно наладить достаточно эффективную естественную циркуляцию.

Аппараты отличаются простым управлением посредством механических регуляторов, датчиков и вентилей. Такие детали реже выходят из строя.

Для удаления продуктов сгорания нужна только печная тяга. Некоторые модели оснащены коаксиальной трубой, поэтому установка традиционного дымохода не требуется. Однако это делает работу котла более зависимой от внешних факторов (направления и силы ветра).

Поскольку большинство моделей оснащено открытой камерой сгорания, воздух для работы поступает из помещения. Нужна хорошая вентиляция, чтобы обеспечить нормальный микроклимат в нем, т.к. кислород сильно выжигается.

При покупке котла с закрытой камерой сгорания потребуется установка внешних компонентов, например циркуляционного насоса, который функционирует от электричества. Иногда приобретают отдельно ИБП (источник бесперебойного питания) или генератор.

Особенности и принцип работы обогревательных энергонезависимых приборов

Энергонезависимый настенный газовый котел отличается компактными размерами и малым весом. Он используется для обогрева помещений небольшой площади (до 100 кв. м). Это могут быть квартиры, маленькие частные дома. Напольный аналог отличается внушительным весом, а потому может располагаться только на полу и в специально отведенной для него котельной. Напольный котел также отличается повышенной мощностью и предназначается для обогрева строений площадью от 100 кв. м.

Строение камеры горения энергонезависимого котла на газу.

Горелка котла

.
Прибор оборудован двумя типами газовых горелок. Первая из них поджигается либо при помощи спичей, либо за счет срабатывания пьезорозжига. Запальная горелка поджигает основную, которая передает тепло от горения газа теплообменнику. Основная газовая горелка работает до тех пор, пока температура теплоносителя в системе отопления не достигнет максимально возможного значения. В этот момент срабатывает предохранитель, который блокирует поступление газа к горелке, пламя гаснет.

В этот момент запальная горелка не прекращает функционировать. Как только вода в контуре системы отопления остывает, предохранитель открывает клапан и подача газа к основной горелке возобновляется. Последняя разжигается от запального устройства. Как результат – котел поднимает температуру теплоносителя в контуре отопления до заданного значения.

Сама газовая горелка.

Система вентиляции

.
Энергонезависимые котлы отопления не комплектуются встроенными вентиляторами для принудительного удаления продуктов горения газа. Следовательно, используя подобное оборудование для отопления дома, нужно побеспокоиться о надлежащем отводе угарного газа за счет хорошей естественной циркуляции. Для этого газовые котлы энергонезависимые напольные оснащаются высокими
. Разность давления на входе и выходе высокого дымохода обеспечит хорошую тягу, следовательно, и скорый вывод продуктов горения газа из газовой горелки.

Что касается настенных приборов, то они могут комплектоваться как обычными дымоходами, так и коаксиальными. Последние позволяют брать воздух для реакции горения снаружи помещения. Однако
предполагает принудительную циркуляцию воздуха, а энергонезависимое оборудование не оснащается вентилятором. Что в данном случае делают? Нужно просто уменьшить длину коаксиального дымохода. Это обеспечит хорошую естественную циркуляцию воздуха. Но нельзя забывать, что через короткий дымоход сильный ветер на улице может просто задуть пламя горелки. Именно потому коаксиальная труба для котла с открытым типом камеры – это скорее исключение, чем правило.

Предохранительный клапан контролирует давление в контуре.

Автоматика котельного оборудования.

Настенные и напольные энергонезависимые газовые котлы отопления современной сборки оснащаются следующими системами безопасности:

  • механизм контроля тяги;
  • термоэлемент контроля наличия пламени;
  • предохранительный клапан;
  • автоматический клапан и термометр в системе.

Датчик тяги оснащается пластиной. Оборудование размещается в начале дымохода котла. Как только температура пластины достигает +65°C, что свидетельствует об отсутствии тяги, сигнал передается газовому клапану. Он прекращает подачу газа к газовой горелке, последняя затухает.

Энергонезависимые газовые котлы отопления оснащаются предохранительным клапаном. Он следит за постоянством давления в системе. Как только давление в трубах отопления достигает критических 3 бара, клапан открывается и через него происходит сброс излишков теплоносителя.

Система контроля пламени представлена термопарой или мультитермопарой. Устройство располагается над запальником таким образом, чтобы оно всегда находилось в пламени газовой горелки. В результате нагрева термопары образуется электрический ток. Его напряжение составляет 0,75 В. Этого достаточно для того, чтобы поддерживать клапан, подающий газ, в открытом состоянии. Если пламя пропадает или уменьшается длина термопары (электрода), прекращает вырабатываться и электрический ток. Напряжение в системе падает, клапан закрывается. Как результат – затухает и газовая горелка.

Система термометр плюс автоматический клапан подачи энергоносителя предотвращают перегрев теплоносителя в системе. Термометр измеряет температуру теплоносителя на выходе из котла. Как только она достигает верхнего, критического предела, передается сигнал клапану, он перекрывает подачу газа, котел прекращает работу. Как только температура теплоносителя опускается до нижнего предела, газоподающий клапан опять открывается и газовая горелка возобновляет свою работу.
