Типы газовых горелок для котлов — характеристики и критерии выбора

Какую газовую горелку лучше купить

От вида и характеристик выбранного агрегата зависит эффективность работы устройства. Рекомендуют выбирать прибор со шлангом, который позволит ближе размещать защиту от ветра и снизит потребление топлива. Из каждой категории обзора выделены следующие модели:

  • Лучшая горелка с пьезоподжигом по низкой цене – Energy GTI-100;
  • Самая удобная и практичная модель туристической горелки – Kovea KB-0408 Hiker Stove;
  • Лучшее устройство для котлов в соотношении «цена-качество» – Baltur BTG

Представленный рейтинг поможет с выбором практичной и надежной модели. При выборе лучшего номинанта учтены все технические характеристики, цена и удобство использования горелки. Эксперты рекомендуют перед покупкой проверять наличие сертификата качества, который убережет от приобретения подделки.

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

  • Форсунку – отсюда выбрасывается газ;
  • Систему розжига – обеспечивает поджигание газа;
  • Систему автоматики – контролирует температуру;
  • Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

  • Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
  • Открывается газовый клапан, в горелку начинает поступать газ;
  • В это же время срабатывает система розжига;
  • Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Лучшие туристические газовые горелки

К самым популярным видам досуга относят пикник на природе, поход к местам с достопримечательностями и красивыми пейзажами. Такой отдых позволит собраться дружной компанией и весело провести время. При этом он связан с рядом проблем, одной из которых выступает приготовление пищи. Решить такую задачу помогает походная газовая горелка. Многие компании выпускают компактные и легкие агрегаты, которые удобны в транспортировке. В обзоре представлено 3 номинанта, которые были выбраны из 5 других моделей. На основании проведенных тестов их характеристики стали лучшими в данной категории приборов.

Ecos CS-G01

Легкая и компактная газовая плита с раскладными лапками. Изготовлена модель из нержавеющей стали. Весит она около 80 г, а в собранном виде габариты позволяют считать ее карманным вариантом. В походном рюкзаке горелка займет мало места. При использовании ее нужно установить на специальный газовый баллон. Для регулировки силы пламени оборудована складным переключателем. Мощность походных приборов на порядок выше, чем у портативных с пьезоэлементом. Производитель дает гарантию на 12 мес.

Достоинства

  • Низкая цена;
  • Минимальный уровень расхода топлива;
  • Быстрый нагрев – через 3 мин. закипит 1 л воды;
  • Прочное соединение баллона с горелкой.

Недостатки

  • Опрокидывание больших емкостей с водой. Их нужно поддерживать;
  • Возможен брак.

Пользователи отмечают невысокое качество сборки. У большинства ломается замок на футляре при 2-й попытке его закрытия. В остальном претензий к производителю нет. Модель очень компактная, средний расход газа, цена соответствует функционалу.

Следопыт Ручной Паук

Складная модель, прототип портативной газовой плиты с гибким топливным шлангом и пьезоэлектрической системой розжига. В отличие от Ecos CS-G01 варочные упоры способны выдерживать до 25 кг нагрузки, поэтому на ней без проблем можно нагреть ведро воды. Для транспортировки в комплект входит тканевый чехол. Прибор рекомендуют использовать при путешествиях больших групп туристов, которые состоят из 8-10 человек. Для питания нужны баллоны с резьбовым соединением, но при покупке переходника подойдет картридж цангового типа.

Достоинства

  • Максимальная мощность;
  • Малый расход топлива;
  • Возможность всесезонного использования;
  • Вес – 0,2 кг.

Недостатки

  • Цена в 2,5 раза выше, чем у ECOS CS-G01;
  • Отсутствует ветрозащита.

Покупателей привлекает компактность туристической газовой горелки Следопыт, в собранном виде она помещается в ладони. Пьезоподжиг позволяет использовать прибор при отсутствии спичек, зажигалки. Не все довольны качеством сборки, поэтому покупать модель рекомендуют лишь 50 % пользователей.

Лучшие накопительные водонагреватели

Kovea KB-0408 Hiker Stove

Легкая походная горелка с пьезоподжигом, резьбовым крепление баллона ориентирована на пешеходный туризм. По уровню мощности и времени нагрева 1 л воды уступает модели «Ручной Паук». При этом у нее такой же показатель расхода топлива и больший диаметр конфорки. Также отсутствует ветрозащита. Цена не превышает стоимость предыдущего номинанта рейтинга.

Достоинства

  • Компактность;
  • Прочное крепление горелки к баллону;
  • Качественный материал конфорок;
  • Простота использования;
  • Наличие 4-х лапок и насечек, предупреждающих скольжение посуды.

Недостатки

Не выявлены.

Покупку модели рекомендуют 100 % пользователей. Она проста и долговечна в эксплуатации, быстро нагревает воду в объемной посуде, легко вмещается в небольшой рюкзак. При ежедневном использовании в течение 1,5 часа топлива хватает на 2 мес.

Лучшие паяльные лампы

Комбинированные версии

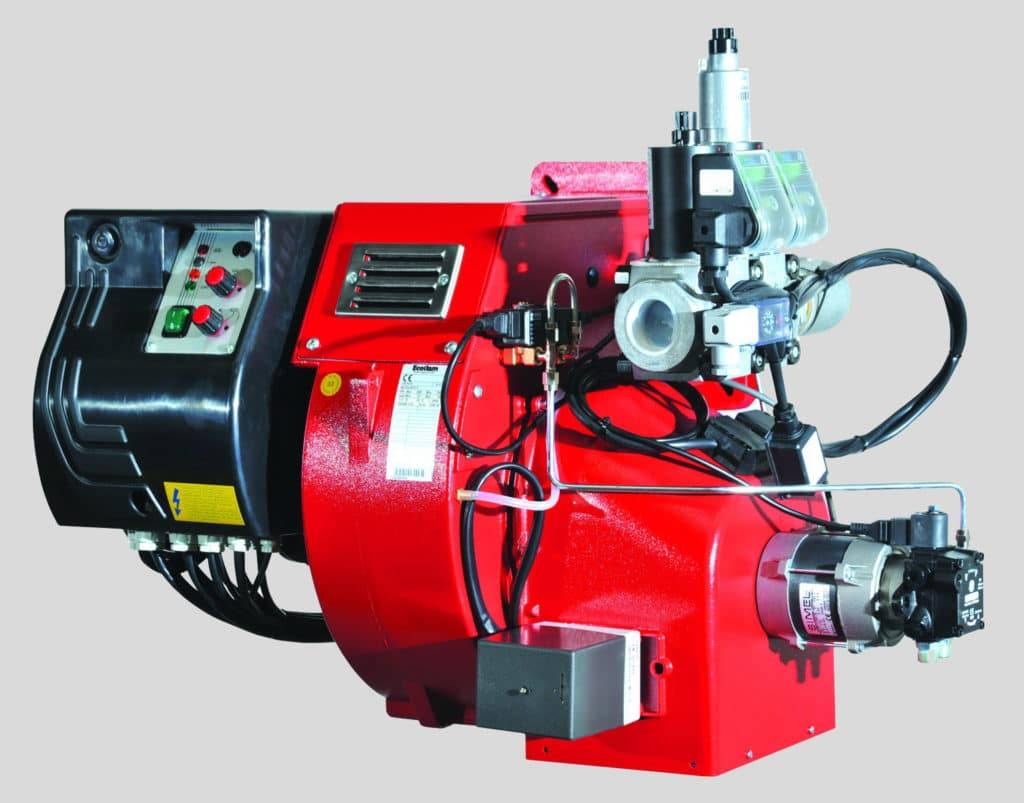

Комбинированная горелка

При использовании модулированной горелки горючим может служить и газ, и мазут, и солярка. При данных условиях не нужны какие-либо технические изменения оборудования.

В один блок внедрены опции для горения разного топлива. Такое достоинство актуально для хозяев, пока не имеющих магистрального газа. Также эта опция полезна для экономных трат топлива.

Эти отопительные горелки имеют тотальную автоматизацию для контроля над режимом сжигания, силой огня и другими действиями котла. Благодаря интеллектуальной автоматике минимизируется участие пользователя в контроле над газовой техникой.

Правда у этих горелок есть весомые недочёты, заметно снижающие их популярность:

  1. очень сложное устройство;
  2. низкий КПД;
  3. весьма сложная операция перенастройки аппарата при смене горючего. Здесь должен работать профессионал из газовой службы;
  4. колоссальные цены.

Как уже было замечено, горелки могут отличаться по методу управления огнём.

Настройка

Предварительная настойка требуется в обязательном порядке для атмосферных газовых горелок. Необходимо настроить заслонку для подачи воздуха, жиклер для дозировки газа и положение сопла так, чтобы на выходе получить пламя с равномерным горением и ровным голубоватым цветом, что будет сигнализировать о верной пропорции газа и воздуха.

В надувных газовых горелках подача воздуха автоматизирована и управляется электронным блоком управления. Первоначальные настройки практически не затрагивают механических компонентов системы, за исключением заслонки на входе подачи воздуха, что определяет максимальный и минимальный объем поступления.

Вентиляторные системы оборудуются редуктором, который нормализует давление на входе, чем решается проблема установка пропорций для газовоздушной смеси. В зависимости от рабочего давления в газовых трубах определяется режим работы редуктора.

https://youtube.com/watch?v=oxAH2HeFEe4%3F

Маркировка газовых горелок

Все фитильные устройства, как и любое другое оборудование, маркируются согласно принятым нормам и правилам. Приведем краткий пример маркировки элементов, указывающей на их функциональность. Тип устройства обозначается буквами, где «Г» показывает, что перед вами именно горелка.

Если стоит ГМ, значит, данное устройство предназначено для использования в котлах, где в качестве топлива применяется газ и мазут.

Дс — означает, что у горелки удлиненная газовая часть.

Р — ротационная горелка.

П — в данном устройстве применяется форсунка с ротором, вращающимся направо.

Л — вращение ротора происходит в обратную сторону (по ходу часовой стрелки).

Рекомендация выбора котла на газе и дровах

На выбор комбинированных котлов отопления под дрова и газ, влияют технические параметры отапливаемого здания, необходимость в автоматизации процесса горения

Обращают внимание на наличие или отсутствие дополнительных функций в устройстве

Главными критериями выбора являются:

  • Производительность – одного киловатта мощности достаточно для обогрева 10 м² здания. Котел подбирают в соответствии с необходимостью в тепловых затратах здания. Для помещения в 100 м², потребуется установить 10 кВт модель, для 200 м² — 20 кВт и т.д.
  • Наличие контура горячего водоснабжения – выбрать универсальный котёл с ГВС несколько сложнее. Во время работы, определенное количество мощности будет затрачено для подогрева бытовой воды. Поэтому, расчет необходимой мощности двухконтурных котлов осуществляют с учетом запаса в тепловой энергии в 15-20%. Для типового здания в 100 м², минимальная мощность отопительного оборудования составит 12 кВт.
  • Встроенный ТЭН – наличие электрического нагревателя, существенно увеличивает функциональность котла. Автоматическое переключение на нагрев ТЭНом, происходит благодаря установленному чувствительному контроллеру.В настройках большинства моделей присутствует режим, позволяющий поддерживать минимальный нагрев теплоносителя (+5-10°С) и тратить минимальное количество электроэнергии, что удобно, если требуется оставить здание на некоторое время зимой, без полноценного обогрева.
  • Особенности конструкции – как уже отмечалось, многотопливные котлы могут иметь одну универсальную камеру сгорания, предназначенную для попеременного использования газа и дров, либо отдельные топки, под каждый вид топлива. Второй вариант предпочтителен по причине того, что перевод котла с дров на газ осуществляется в автоматическом режиме.

При подключении котла к магистральному газу, потребуется сделать проект и получить все необходимые разрешения на ввод в эксплуатацию. Правила установки такие же, как и для любого другого газового оборудования.

Основные производители древесно-газовых котлов

Еще одним немаловажным аспектом, влияющим на выбор битопливного котла, является страна изготовитель и торговая марка отопительного агрегата. Качественное оборудование изготавливается в ЕС, России и Украине:

  • Украинские и российские комбинированные котлы – полностью адаптированы под реалии отечественной эксплуатации, нечувствительны к качеству топлива, перепадам напряжения в сети. Отопительные котлы на дровах и газе, российского производства, выпускают несколько ведущих производителей: Куппер ПРО (компания Теплодар), Zota MIX, Каракан (новосибирский концерн «СТЭН»), PARTNЁR (новосибирский производитель КОСТЁР), СТС (украинский производитель «Стальные Твердотопливные Системы).
  • Европейские комбинированные котлы – продукцию на рынке отопительного оборудования предлагает более десятка различных компаний. Неизменным спросом пользуются следующие марки: Wirbel (австрийско-немецкая компания с одноименным названием), Jaspi (финский концерн, специализирующийся на производстве твердотопливных котлов).

Что касается качества сборки и надежности, европейские агрегаты несколько обгоняют отечественные аналоги. В российских котлах явно заметны недоработки, особенно, что касается автоматизации устройства и работы в режиме газогенерации.

Качество российского оборудования постоянно улучшается, учитываются пожелания покупателей. Со временем можно ожидать выпуска конкурентно способной продукции.

Сколько стоит оборудование на газе и дровах

Ценовая политика зависит от месторасположения завода изготовителя и известности бренда. Многотопливный котел PARTNЁR, российского производителя, обойдётся в 22 -24 тыс. руб, в зависимости от мощности и комплектации.

Финский аналог Jaspi стоит от 120 до 150 тыс. руб. Существенная разница. Правда потребитель, за эти деньги, получает практически полностью автономную станцию с накопительной емкостью и автоматикой, полностью контролирующей процесс горения. В случае российского котла, все процессы придется регулировать вручную.

Самостоятельная переделка газового котла под дрова, нередко обходится в приблизительную стоимость обычного многотопливного агрегата отечественного производства.

Способы обозначения ГГ

Обозначаются все газовые горелки в соответствии с актуальными нормативами и правилами. Далее приведены некоторые примеры обозначений, определяющих производительность и опции аппарата.

Вид прибора маркируется буквами. И буква «Г» свидетельствует о том, что прибор является горелкой.

Если указано ГМ, значит, что позволено применение прибора в котлах, работающих на газе и мазуте.

Дс — свидетельство наличия у горелки удлинённого газового сектора.

Р – обозначение ротационной модели.

П – в приборе используется форсунка, её ротор вращается на правую сторону.

Л — ротор вращается по обратному вектору (как часовая стрелка)

От направления вращения обозначенного ротора определяется участок монтажа самой горелки в секторе сгорания.

Самодельные агрегаты

Есть умельцы, которые переделывают отопительные системы своими руками. В интернете можно найти даже необходимые схемы изменения устройств газовых горелок, их установки и регулировки.

Обычно на изготовление отопительных систем в качестве материала используется металл. Топка из чугуна была бы куда более надежной. Тем не менее в домашних условиях использовать его не представляется возможным.

Отличным вариантом ручной работы является заказ системы у специалистов. Они смогут изготовить устройство в соответствии со всеми пожеланиями заказчика. Однако не исключена вероятность наличия в котлах дефектов, которые могут проявиться спустя некоторое время.

Для чего нужны самодельные отопительные агрегаты? Дело в том, что отмеченные варианты отличаются более низкой стоимостью. Их делают в основном из-за желания хорошо сэкономить. В то же время указанные варианты уступают своим фабричным аналогам в эффективности.

Изготавливаются обычно только твердотопливные и электрические агрегаты. Мастерить газовый, а также дизельный котел крайне опасно. Кроме того их установка в доме строго запрещена.

По принципу работы самодельное изделие ничем не отличается от покупного варианта. В нем будет сгорать горючее и нагреваться теплоноситель заполненный водой.

К основному недостатку данного агрегата можно отнести отсутствие гарантии. Заводское оборудование будет работать и выполнять свои функции. Даже если покупатель наткнется на брак, он сможет поменять продукт на другой.

В качестве горючего в агрегатах, сделанных своими руками, лучше использовать пеллеты, дрова, уголь. Эти материалы менее опасны, чем газ. На основе последнего делать отопительные устройства нельзя.

Простые твердотопливные агрегаты являются самыми популярными и распространенными самодельными устройствами. Они просты, а их конструкция во многом схожа с обычной печью. Кроме того, они отличаются универсальностью.

Как и обычная печь, данные системы способны функционировать на любом твердом топливе. Главное, чтобы горело.

Основные части газового котла.

Эффективность самодельного оборудования существенно ниже заводского. На нее оказывают влияние многие факторы.

Среди них:

  • теплоизоляция;
  • полнота сгорания;
  • правильность выводов.

КПД агрегата напрямую зависит от температуры сгорания. Чем она выше, тем ниже эффективность. В качественных системах температура в топке поддерживается на уровне 120–150°С. Более высокие ее значения снижают сохранность труб. Это в свою очередь существенно сокращает долговечность агрегата.

При изготовлении отопительных котлов с горелкой лучше максимально обезопасить себя от возможных последствий ее работы. Поэтому следует рассмотреть отдельную покупку автоматической газовой горелки, которая будет установлена в атмосферной или дутьевой котельне.

Своими руками можно изготовить и электрические отопительные агрегаты. Их конструкция может быть различной. Все зависит от запросов человека. Самым простым вариантом является установка ТЭНа прямо в систему отопления. В таком случае отпадает необходимость в изготовлении котла.

Труба с нагревателем должна иметь достаточно большой диаметр. Она должна легко сниматься для проведения ремонта и чистки.

Отдельного внимания заслуживают системы без нагревателя. Его роль выполняет сама вода. Через нее пропускается ток, и за счет движения ионов воды происходит нагрев. Сама жидкость должна содержать соль.

Изготовить подобное устройство крайне тяжело. Электрический ток проходит непосредственно через теплоноситель, поэтому всю систему необходимо надежно изолировать.

Одной из опасностей данного устройства является электрический пробой. По сути, то же, что и короткое замыкание. Также в системе может скапливаться газ. В результате эффективность отопления снизится.

Из всего вышесказанного, лучшим вариантом является твердотопливный агрегат. Собрать его корпус можно из жаростойкой стали. Она отличается повышенной прочностью, меньшей изнашиваемостью и высокой стойкостью к термическим воздействиям.

Тем не менее жаростойкая сталь стоит дорого и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

Важно понимать, что без должного опыта и навыков, лучше не мастерить отопительную систему собственноручно. Безопасность должна быть на первом месте. Достаточно допустить даже одну неточность, и это может привести к плачевным последствиям

Достаточно допустить даже одну неточность, и это может привести к плачевным последствиям.

Как выбрать горелку

При выборе горелки в первую очередь следует ориентироваться на вид топлива. Так газовые горелки работают только с газом, жидкотопливные — с дизельным топливом, а вот универсальные могут быть использованы и в первом, и во втором случае.

Следующим критерием выбора является мощность горелки. Она зависит от требуемого теплопотребления, а его величина всегда меньше затраченного тепла. Мощность горелки выбирается по введенному теплу, которое равно произведению количества топлива на его теплоту сгорания.

Диапазон регулирования — ещё один параметр, который следует учитывать при выборе. Он определяется коэффициентом рабочего регулирования, который равен соотношению максимальной мощности к минимальной. Чем выше этот показатель, тем больше диапазон регулирования, и тем более привлекательна такая модель горелки. Горелки с коэффициентом рабочего регулирования, равным 5, позволяют работать в диапазоне мощностей от 20 до 100%.

Виды горелок

Многие считают, что горелка – это просто сопло, посредством которой подается газ. Но это не совсем так. Она также домешивает воздух в горючее

При этом важно учитывать, что изделие должно иметь специальную конструкцию, позволяющую делать смесь устойчивой

Устройство может быть нескольких видов, в зависимости от способа добавления кислорода в газ:

  • атмосферная горелка;
  • вентиляторная;
  • диффузионно-кинетическая.

Атмосферные

Принцип работы этого компонента прост: газ проходит через эжектор, где его давление понижается. При этом воздух попадает внутрь из-за разных показателей атмосфер.

Эти устройства обладают массой достоинств:

  • простая конструкция;
  • компактность;
  • тихая работа;
  • приемлемая стоимость;
  • возможность переоборудования твердотопливного котла под это оборудование – горелка просто устанавливается в камеру зольника.

Вентиляторные

В этом виде устройств воздух подается в нужном количестве посредством вентилятора. За счет такой подачи кислорода они обладают массой преимуществ:

  1. Нет ограничений в мощности – любое количество газа обеспечивается необходимым количеством воздуха, которого нужно для полного сгорания без остатков.
  2. Камера, в которой проходит реакция, может быть закрытой. Внутрь кислород поступает посредством специального воздуховода. Это позволяет полностью исключить попадание продуктов горения внутрь дома из-за обратной тяги. При этом устанавливать отдельный воздуховод нет необходимости. Для этого используются специальные коаксиальные дымоходы, которые по факту являются трубой, расположенной внутри другой. Дым отводится по внутреннему элементу, а кислород попадает в котел, проходя между внутренними и наружными стенками.
  3. Участие человека при использовании сводится к минимуму, так как оборудование обладает функцией «умной» настройки.

Этот вид горелок также обладает рядом недостатков:

  1. По сравнению с атмосферными они работают заметно громче.
  2. Имеют высокую цену.
  3. Работают только в паре с электричеством – должны иметь свой источник бесперебойного питания. В противном случае от перепада напряжения они могут выйти из строя.

Диффузионно-кинетические

В основном подобное оборудование встречается в крупных обогревателях промышленного назначения. Принцип работы основан, как на атмосферной, так и на вентиляторной грелке.

Газовая горелка своими руками

Так как конструирование вентиляторного вида требует наличия специального оборудования, рассмотрим создание своими руками газовой горелки в твердотопливный котел. Лучше всего для этого выбрать вентиль от кислородного баллона, стандарта ВК-74. Для этого нужно:

  1. Выходной патрубок дополнительно оснащается штуцером, который с помощью шланга можно будет подсоединить к реактору.
  2. На входную сторону патрубка, подключенную к баллону, устанавливается колпачок с небольшим отверстием для соединения с жиклером. Последний можно взять с паяльной лампы или плиты.
  3. К колпачку приваривается стальная труба длиной в 100 мм и толщиной стенки в 2 мм.
  4. Обязательно нужно смотреть, чтобы между колпачком и соплом был зазор в 15 мм, через который будет поступать кислород. Именно поэтому к первому необходимо сначала прикрепить три небольших отрезка проволоки (их можно будет потом подогнуть для нужного расположения), а только потом трубу.
  5. Сама горелка готова. После этого нужно изготовить основание, на котором она будет расположена для установки в камеру горения.

Кроме создания самой горелки, важно также соблюдать и процесс ее поджигания:

  1. Открывается кран подачи газа на баллоне или магистрали.
  2. К соплу подносится спичка.
  3. Открывается основной вентиль.

Вся настройка состоит в расположении факела в центре. Для этого держатели из проволоки немного подгибаются.

Вариации с двумя ступенями

Для выстраивания работы двухступенчатой горелки имеются два режима или меняющаяся мощность огня. Если с помощью одной ступени котёл работает максимально, то при переключении на вторую ступень, производительность сокращается на 50-60%.

Варьирование режимов в котлах осуществляется автоматически по сигналу особых датчиков. Они управляют температурой теплового носителя. Также режимы могут поменяться, когда у газа в магистральной сети меняется давление.

У переключения в котле на менее истязающий режим имеются определённые достоинства:

  1. Происходит экономия газа или прочего топлива.
  2. У всей техники развивается эксплуатационный период, так как уменьшается число включений и отключений.

У аппарата с двумя ступенями может быть плавная перемена режимов.
