Виды и модели котлов Висман — устройство и характеристики

Цена конденсационного газового котла Viessmann

Для обогрева жилья наиболее выгодный вариант — Viessmann Vitodens 100 W. Цена таких моделей составляет от 75 000 рублей. Более продвинутые конденсационные агрегаты будут стоить от 160 000 рублей и выше. Устройства напольной линейки Viessmann Vitocrossal имеют цену от 250 000 рублей.

Помимо цены газового котла следует предусмотреть расходы и на монтаж. Производитель не рекомендует подключать агрегат самостоятельно, следует заказывать установку в официальном представительстве компании. В противном случае гарантийные обязательства на котел, установленный кустарным способом, распространяться не будут.

Нюансы установки конденсационных котлов Viessmann

Перед приобретением конденсационного агрегата Viessmann следует учесть особенности их установки и эксплуатации:

  • для вывода продуктов сгорания подводят пластиковый коаксиальный дымоход;
  • помещение, где планируется размещать агрегат, должно хорошо проветриваться и не может быть менее 8 м²;
  • конденсационные котлы Viessmann чувствительны к перепадам напряжения, поэтому для надежной работы оборудования нужно будет приобрести стабилизатор;
  • чтобы обеспечить стабильную работу газового котла и не замерзнуть при выключении электроэнергии, следует обеспечить свой агрегат источником бесперебойного питания.

Конденсационные газовые котлы Viessmann являются одними из лучших среди аналогичных моделей. Конечно, цены на них кусаются, но немецкая надежность и богатый функционал того стоят.

Подключение дизельных котлов Viessmann

Дизельные или жидкотопливные котлы Viessmann выпускаются только в напольном исполнении.

Используются два вида котлов: только жидкотопливные и газово-жидкотопливные Viessmann Vitola.

Могут быть сменные горелки, которые переставляются при переходе на другое топливо или с двумя горелками в камере сгорания. При этом переход на другое топливо проводится только переключением горелок.

Монтаж дизельных котлов точно такой же, как и у газовых моделей. Но с использованием быстроразъемных соединений по системе Fastfix трудоемкость снижается наполовину.

Используются элементы, которые легко вставляются друг в друга без специальных инструментов.

Установка облегчается тем, что все фирменные горелки обязательно проходят испытания перед установкой и их конструкция оптимально согласована с котлом по параметрам.

Котлы большой мощности часто собираются из трех основных видов блоков прямо в будущей котельной.

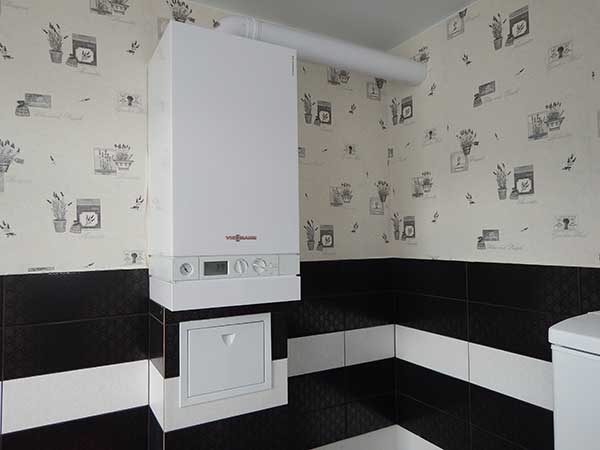

Условия установки настенного котла Viessmann

Подготовка котла к работе существенно влияет на его характеристики. Нередко, установка своими руками приводит к выдаче сигнала об отключении устройства.

Во время монтажа соблюдают следующие условия:

В корпусе двухконтурных котлов присутствуют отдельные отводы под ГВС и систему отопления – менять местами трубы при подключении нельзя.

К стене корпус фиксируется с помощью узла подвески котла.

К электропитанию настенный котел Висман подключают с помощью розетки. Сеть должна быть заземлена.

Для перехода на сжиженный газ, используется специальная газовая арматура.

Перед запуском потребуется точно отрегулировать автоматику, что возможно только при использовании специализированных инструментов и программного обеспечения.

При проведении монтажных работ, обращают внимание на сигналы, выдаваемые на монитор блоком управления. В автоматическом режиме проводится самодиагностика системы. После правильного подключения, появится соответствующий сигнал

После правильного подключения, появится соответствующий сигнал.

В каком месте в доме можно установить низкотемпературный котел Viessmann

Размещение котла при отоплении квартиры регламентируется в существующих СНиП и СП. Как правило, для оборудования с открытой топочной камерой, предъявляются высокие требования к помещению. Установка на кухне допускается только при условии, что она больше 12 м² и имеет хорошую вентиляцию.

Для турбированных котлов таких ограничений нет. Корпус и теплообменник не подвержены коррозии, поэтому поставить оборудование с закрытой камерой сгорания можно в ванной комнате, кладовке, при условии, что общая площадь будет не менее 8 м².

В частном доме котел зачастую устанавливают в отдельном помещении, используемом под котельную или на кухне. Турбированные модели можно установить в настенный шкаф. Во время работы котел практически не издает шума, поэтому не будет мешать жильцам дома.

Система удаления продуктов горения

Дымоходная труба выбирается в зависимости от серии котла. Для модификации АТМО, подойдут хорошо утепленные сэндвич трубы или керамика. Для достижения указанных в техническом описании параметров производительности, дымоход должен полностью соответствовать СП 60.13330 (ранее СНиП 41-01-2003).{banner_downtext}Котлы ТУРБО подключаются к коаксиальному дымоходу. Необходимости в подключении дополнительного оборудования (дефлекторов, флюгеров) для улучшения характеристик тяги нет. Оборудование работает по принципу принудительного отведения продуктов сгорания. Нагнетание необходимого давления в системе осуществляется посредством вентилятора.

Плюсы и минусы котлов Viessmann Vitopend

Неизменно положительные отзывы о настенных газовых котлах марки Висман, лишний раз доказывают, что в отношении качества и надежности систем отопления, немецкие производители уверенно обгоняют всех остальных конкурентов.

Можно выделить только несколько основных преимуществ:

Автоматизация процесса отопления – система управления для настенных котлов Viessmann Vitotronic – является инновацией концерна Висман. Автоматика в автономном режиме приспосабливается к любым изменениям в микроклимате помещения. Допускается каскадное подключение настенных котлов Viessmann. При таком решении, работа нескольких агрегатов будет контролироваться одним блоком управления.

Рабочий ресурс настенных котлов Viessmann Vitopend – производитель заявляет, что газовые котлы серии АТМО и ТУРБО в состоянии проработать до 30 лет. Надежность настенных котлов Viessmann подтверждается наличием заводской гарантии в течение 10 лет эксплуатации.

Немецкие настенные газовые котлы Viessmann – полностью соответствуют характеристикам, заявленным производителем и указанным в технической документации.

В качестве недостатков можно отметить, что производитель крайне негативно относится к любым нарушениям, допущенным в процессе монтажа или последующей эксплуатации. Применение антифриза, подключение к электросети без ИБП и стабилизатора, самостоятельная установка и перепрошивка программного обеспечения, приводят к неизменному отказу в гарантийном обслуживании.

В остальном, котлы Висман, практически не имеют аналогов, относительно экономичности, автономности и высокой теплоотдаче.

Обзор моделей

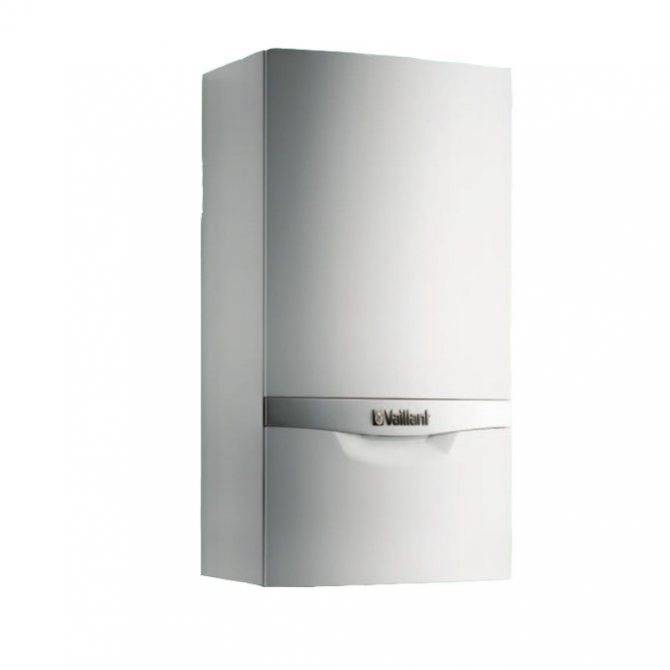

TurboTEC plus VU 122/5-5

Простейшая одноконтурная модель линейки Турбо. Настенное исполнение. С закрытой камерой сгорания, как и положено трубированным аппаратам. Мощности варьируются в пределах 12-36 кВт (шаг 4 кВт). Простое обслуживание – владелец оборудования может справиться самостоятельно. Правда, для этого ему понадобится инструкция – чтобы ознакомиться с устройством аппарата и вариантами его обслуживания. Особенности конструкции технические характеристики:

  • КПД — 91%
  • Потребляемая мощность 145 000 Вт.
  • Обогревает до 120 м кв.
  • Весит 34 кг.
  • Стоимость – 45 000 рублей.
  • Теплопроизводительность (мин/макс) – 6 400/12 000 Вт.
  • Автоподжиг.
  • Вес – 34 кг.

AtmoTEC plus VUW/5-5

Настенная модель для автономных систем отопления, Подобности конструкции и технические характеристики:

  • Два контура. Пластинчатый теплообменник.
  • Защитные системы. Электронный розжиг.
  • Электронное управление. Вывод информации на дисплей.
  • Теплопроизводительность (мин/макс) – 9/24 кВт. Производитель предлагает модели на 28, 24 и 20 кВт. Открытая топка Вывод газов – естественный.
  • Стоимость 63 000-73 000 рублей.
  • Теплопроизводительность – 9 000/24 000 Вт.
  • Энергозависимый.
  • Автоподжиг.

AtmoTEC pro VUW240/5-3

Этот модельный ряд выпускается с 2021 г., поэтому здесь использовались самые свежие технологии и инновационные идеи. Настенное исполнение. Два контура. Естественный дымоотвод. Встроенная обвязка. Электророзжиг. Системы безопасности. Первичный теплообменник – из меди, для ГВС – стальной. Некоторые технические характеристики:

  • Теплопроизводительности и 24 000 Вт хватит для обогрева дома до 240 кв.м.
  • Производительность контура ГВС – 11 л/мин при температуре 30°С.
  • Расход топлива – 2,4 куб.м/ч.
  • Вес 28 кг.

Полный аналог вышеописанного атмосферного котла — turboTEC pro VUW240/5-3. Это турбированная версия – продукты сгорания отводятся принудительно.

EcoTEC pro VUW INT 286/5-3

Оборудование серии EcoTEC pro отличается повышенной экологичностью. Это настенный 2-х контурный конденсационный аппарат. Серия представлена мощностями 24,28, 34 кВт. Использован высокопроизводительный контур ГВС. Имеется вся необходимая обвязка – расширительный бак, группа безопасности, циркуляционный насос. Простая эксплуатация и простое управление – вот характерные признаки конденсационных котлов. Добиться такой простоты помогают сложные, наукоемкие технологии. Характеристики VUW INT 286/5-3:

  • 24 кВт.
  • КПД – 107%
  • Вес 35 кг.
  • Ориентировочная цена – 80 000 рублей.
  • Турбированный.
  • Обогревает площадь до 192 кв.м.
  • Предельное давление в контуре отопления/ГВС – 3/10 Бар.

Имеется дисплей и панель с подсветкой. Регулировка мощности – 28-100%. Есть летний режим работы – только на ГВС. Все комплектующие – производство Германии. Как уверяет производитель, подобные устройства могут сэкономить до 25% газа по сравнению с аналогами конвекционного типа.

EcoTEC plus VUW 246-346/5-5

Экономичное оборудование с облегченным управлением. Быстрый нагрев воды. Повышенная экологичность – меньше концентрация вредных веществ в выбросах. Информативный узел управления – на дисплее, помимо кодов ошибок, отображается и их расшифровка. Серия EcoTEC plus представлена тремя мощностями – 24, 30, 34 кВт.

  • Теплопроизводительность 24 кВт.
  • КПД – 108%
  • Вес 35 кг.
  • Ориентировочная цена – 98 000 рублей.
  • Турбированный.
  • Обогревает площадь до 192 кв.м.
  • Предельное давление в контуре отопления/ГВС – 3/10 Бар.

Такие устройства подходят для обогрева любого жилья – домов или квартир. Не нуждаются в частом обслуживании.

Что такое низкотемпературный котел?

Компания Viessmann представляет продукцию, обладающую всеми возможными преимуществами,  характерными для европейского газового оборудования. Главное отличие низкотемпературных котлов от немецкого производителя – температура нагрева теплоносителя. В обычных нагревателях он составляет 90°С, а у «Висман» — всего 60-70°С. Когда теплоноситель подается обратно, он нагрет на 40-50°С. Всё дело в модулируемых горелках. Если у обычных газовых приборов регулировка нагрева выполняется за счет времени горения, то у низкотемпературных меняется мощность горелки.

Принцип работы низкотемпературных моделей – изменение нагрева теплоносителя в зависимости от погоды на улице. Для этого на блок управления подается сигнал от уличного датчика. Становится холоднее – интенсивность пламени растет, в доме сохраняется комфортная температура. Минус такого решения – конденсат, образующийся в процессе эксплуатации. Но разработчики предусмотрели в низкотемпературном  оборудовании противоконденсатные меры. Идеальным показателем температуры обратки для турбированной версии считается 30-35°С

Основные модели

Отопительные котлы Viesmann представлены напольными и настенными моделями с одним или двумя контурами. Их мощность варьируется в широких пределах – вплоть до 85 кВт и даже больше. Мы же затронем бытовые образцы, используемые для обогрева жилых домов и вспомогательных построек.

Viessmann Vitopend 100-W WH1D262

Перед нами традиционный настенный котел Висман, обладающий мощностью 24,8 кВт. Он построен по двухконтурной схеме с применением сдвоенного битермического теплообменника. Камера сгорания здесь закрытая, а управление – электронное. Второй контур довольно производительный, он может нагреть до 11,5 литров воды в минуту при температуре от +30 до +57 градусов и давлении до 10 бар. Расход природного газа составляет до 2,83 куб. м/час. Также прибор умеет работать на сжиженном баллонном газовом топливе, но для этого его нужно перенастроить. Агрегат монтируется в настенном положении и подключается к коаксиальному дымоходу. Он может работать не только с обычным отоплением, но и с теплыми полами. Для более удобного управления рекомендуется подключить комнатный термостат. Внутри котла Висман уже присутствуют циркуляционный насос и расширительный бачок на 6 литров.

Недостатком данного котла от компании Висман является, по мнению специалистов, сдвоенный битермический теплообменник – раздельные теплообменники более надежны. Стоимость аппарата составляет около 42 тыс. рублей.

Viessmann Vitogas 100-F GS1D870

Представленная модель является напольной. Она рассчитана на работу в системах низкотемпературного отопления. Мощность агрегата составляет 29 кВт, камера сгорания здесь открытая, количество контуров – 1 шт., следовательно, для подготовки горячей воды придется использовать отдельный водонагреватель. Работа в режиме максимальной мощности приводит к расходу топлива до 3,94 куб. м/час. Основой напольного котла Висман является внушительный чугунный теплообменник, в разы повышающий надежность аппарата. За счет этого его вес составляет 142 кг. Система управления на борту электронная, предусмотрена модуляция пламени. Для автоматического контроля температуры к котлу подключается комнатный термостат. Средняя цена данной модели составляет 134-135 тыс. рублей.

Viessmann Vitodens 100-W B1KC032

Двухконтурный газовый котел Висман Vitodens 100-W B1KC032 – это классический конденсационный котел, использующий для подогрева теплоносителя тепло от конденсации паров воды. В процессе горения газ выделяет углекислый газ и водяные пары. В традиционных аппаратах весь этот коктейль улетает в дымоходную трубу, унося с собой часть тепловой энергии. Конденсационное оборудование оснащается дополнительными теплообменниками, отбирающими эту энергию – образующийся конденсат отправляется в дренаж. Котел газовый двухконтурный настенный от Висман Vitodens 100-W B1KC032, построенный по конденсационной технологии, обладает мощностью от 4,7 до 26 кВт. Камера сгорания здесь закрытая, как и во всех подобных моделях. Оба теплообменника изготовлены из нержавеющей стали. Максимальный расход голубого топлива составляет 3,23 куб. м/час. Что касается контура ГВС, то он способен подготавливать горячую воду в количестве до 14,1 л/мин.

Прочие особенности и характеристики котла от Висман:

  • Система самодиагностики, контролирующая все узлы;
  • Установленная группа безопасности;
  • Электронная модуляция пламени;
  • Работа только на природном газе;
  • КПД – до 108,7% (маркетинговый показатель).

В действительности же КПД конденсационных котлов Висман на 4-5% выше, чем у традиционных конвекционных аппаратов.

Viesmann Vitopend 100-W A1JB011

Перед нами классический конвекционный двухконтурный газовый котел Висман, ставший новинкой 2021 года. Его тепловая мощность составляет 29,9 кВт, КПД – до 91%, в зависимости от режима работы. Аппарат выполнен в настенном форм-факторе, его вес составляет всего 39 кг. Максимальное потребление газа – до 3,47 куб. м/час. Также возможен перевод оборудования на работу со сжиженным газом, для чего оно дополняется модулями для снижения давления. Настенный котел Висман построен по турбированной схеме с малошумящим вентилятором. Он умеет работать в полностью автоматическом режиме, подчиняясь заложенной в память программе. Несомненным плюсом станет заложенная производителем способность работать при колебаниях питающего напряжения и давления в питающей магистрали. Производительность контура водоснабжения составляет до 14,1 л/мин при температуре от +35 до +57 градусов. Средняя стоимость аппарата на рынке – 37,5 тыс. рублей.

Плюсы и минусы

Котлы Viessmann «Vitopend 100-W» имеют ряд положительных сторон:

  • теплообменники в котле изготавливаются из меди и нержавеющей стали, что повышает их срок эксплуатации, а крепкий корпус котлов надежно защищает его от механических повреждений;
  • на данные котлы установлены циркуляционные насосы высокой мощности;
  • при работе котёл издаёт минимум шума, что положительно отмечено многими пользователями;
  • отопительный прибор имеет компактные размеры и очень стильный внешний вид;
  • понятная система управления;
  • работы по монтажу не требуют больших усилий;
  • котёл имеет автоматизированную систему безопасности, которая контролирует все показатели.

Среди отрицательных сторон было отмечено следующее:

  • цены на данные модели котлов довольно существенные, как и на их комплектующие части;
  • другие производители котлов представляют более широкие варианты дизайна, нежели Viessmann.

Анализ отзывов покупателей котлов этого производителя позволяет сделать вывод о том, что фирма Viessmann действительно заслуженно является одной из лучших в производстве отопительного оборудования. Многие владельцы отмечают, что котлы Viessmann работают «как часы». Практически никаких проблем с управлением и эксплуатацией котла не возникает. Среди некоторых негативных моментов было отмечено большое потребление газа. Но такая проблема решается настройкой котла, которую лучше поручить квалифицированным специалистам. Большинство пользователей отмечают, что цена за данный котёл действительно существенная, но она полностью соответствует качеству аппарата.

Жидкотопливные котлы

Жидкотопливные чугунные водогрейные котлы Viessmann предназначены для сжигания дизельного топлива, керосина, мазута, а также отработанного масла. Их характерной чертой является отсутствие неприятных запахов, характерных для сжигания жидкого топлива.

Жидкотопливные котлы Viessmann легко монтируется, что достигается за счет использования системы быстрых соединений Fastfix.

Управление работой котла осуществляется при помощи цифровой системы управления Vitotronic, обеспечивающей уменьшение температуры нагрева сетевой воды при повышении температуры окружающей среды. Если потребности в подаче тепла нет, котел останавливается.

Система управления Vitotronic может быть подсоединена к компьютеру. При этом можно вести контроль над изменением параметров работы котла, управлять настройками, в том числе и через сеть Интернет, проводить техническое обслуживание.

КПД жидкотопливных котлов Viessmann составляет 89-90%. Модельный ряд жидкотопливных котлов Viessmann представлен котлами:

  • Vitorond 100
  • Vitola 200

Жидкотопливные котлы Vitorond 100

Теплообменник изготовлен из специального эвтектического серого чугуна, устойчивого к внутренним напряжениям, возникающим при нагреве. Охлажденная обратная сетевая вода проходит через весь котел, что исключает контакт дымовых газов с поверхностями, температура которых ниже точки росы. Котел характеризуется большим наполнением теплоносителем котлового блока, что обеспечивает высокую тепловую отдачу.

Горелки максимально согласованы с котлом. Перед установкой на заводе в обязательном порядке проводится их огневое испытание. Несмотря на простоту конструкции, котлы эффективны и долговечны.

Жидкотопливный котел Vitola 200

Диапазон номинальной мощности составляет 18-63 кВт. Оснащен двухслойной теплообменной поверхностью Biferrall. Используются новейшие горелки Duozon, обеспечивающие полное сгорание топлива.

Жидкотопливные конденсационные котлы

Такие котлы предназначены для отопления, как жилых домов, так и производственных помещений. Их мощность составляет от 12, 9кВт до 53, 7 кВт. Котлы могут быть одноконтурными или двухконтурными. В двухконтурных моделях установлены емкостные нагреватели для воды.

Основным конструктивным элементом является горелка, распыляющая топливо перед его подачей в камеру горения. В котлах используется инфракрасная горелка Vitoflame 300, что позволяет эксплуатировать котел с неполной нагрузкой.

Для предотвращения процессов конденсации влаги дымовых газов в дымоходах обратная вода пропускается через котел. Равномерное распределение теплового потока обеспечивается за счет подмешивания воды из обратки.

Работа котла регулируется при помощи системы автоматического контроля Vitotronic

Конденсационный котел Vitorondens 222-F

Котел сделан на базе чугунного водогрейного котла Vitorond 100, поверхности нагрева которого укомплектованы стальным теплообменником Inox-Radial, благодаря чему процесс горения топлива и конденсации пара разделен, что приводит к росту КПД до 97%.

Отличительные черты: встроенный емкостной накопитель для нагрева воды для ГВС, объемом 130 или 160 литров, привлекательный дизайн, компактность. Может иметь мощность 20, 2 кВт и 28, 9 кВт.

Использование конденсационных котлов позволяет сократить расходы на отопление на 20%. Особенно эффективно их использование вместе с системой; теплый пол.

Классификация газовых отопительных котлов

Использование газового котла — это наиболее верное решение, когда отсутствует централизованное теплоснабжение. В регионах, где есть возможность подключения к газовым магистралям, спрос на такие агрегаты весьма широк. Чтобы иметь понятие, какие существуют котлы отопления, нужно различать их по определенным параметрам и функциональности.

Практически всё такое оборудование можно классифицировать по следующим признакам:

  • место размещения — на стене или на полу
  • одно- или двухконтурные
  • открытая камера сгорания или закрытая
  • конвекционные котлы и компенсационные
  • тип розжига — электронный или пьезо

Настенные агрегаты отличаются компактностью, так что их удобно использовать в помещениях малой площади. Кроме того, подобные устройства оборудованы системами безопасности:

  • блокирующими термостатами
  • датчиками контроля пламени и тяги
  • устройствами отключения на случай отсутствия электричества

Система безопасности

Один контур котла обеспечивает нагрев воды только для обогрева помещения. Двухконтурное устройство позволяет еще получать горячую воду для хозяйственных нужд. Встроенные бойлеры могут вмещать до 70 литров горячей воды, чего хватает для комфортного проживания целой семьи.

Котлы с открытой камерой сгорания подразумевают наличие дымоходной трубы и отдельного помещения для газового оборудования. Устройства с закрытой камерой сгорания имеют коаксильный дымоход и являются более экологичными, поскольку не потребляют кислород из жилых комнат.

Традиционные агрегаты конвекционного типа образуют конденсат, который оседает внутри котла. Конденсационные образцы котлов образующийся конденсат переводят в тепловую энергию, что повышает их КПД.

Устройства с электронным розжигом включаются в автоматическом режиме, в то время как пьезо требует ручного включения.

Основы установки и эксплуатации

Не стоит рассчитывать на то, что эту марку котла вы сможете установить своими руками. Хотя процесс этот не очень сложный, но не рекомендуем рисковать. Лучше вызвать мастера из сервисного центра. Но некоторые моменты вы знать просто обязаны.

Если вы приобрели газовый котел с открытой камерой сгорания, то придется дополнительно приобрести гофрированную дымоходную трубу из нержавеющей стали

Обратите внимание на диаметр дымохода, он не должен быть меньше диаметра соответствующего разъема на самом отопительном агрегате.
В добавление к первому пункту – обязательно организовать приточную вентиляцию, потому что кислород для поддержания сжигания топлива на горелке будет забираться из помещения, где установлен газовый котел.
Модели турбированного исполнения не требуют забора воздуха из помещения, поэтому нет необходимости прилагать усилия к организации вентиляционной системы.
Но придется приобрести коаксиальный дымоход. Кстати, хотим дать совет – покупайте только сертифицированное изделие

Почему? Если будет отсутствовать сертификат, то это стопроцентная гарантия, что у вас возникнут проблемы с газовой службой. Ведь без их разрешения вы не сможете ни монтировать котел, ни его эксплуатировать.
Специалисты рекомендуют устанавливать в помещениях, где будет произведен монтаж отопительного газового котла, газоанализаторы. И хотя по уровню исполнения котлы Висман относятся к категории « высокого качества», как говорится, береженного Бог бережет.

Внутреннее устройство

И последний совет, который обеспечит удобство в обслуживании котлов данного типа, это касается и настенных, и напольных. Монтаж агрегата необходимо провести так, чтобы над ним оставалось минимум 40 см свободного пространства.

Характеристики

Среди газовых двухконтурных котлов данного производителя можно выделить два основных вида – это дымоходные котлы и турбированные. Особенностью дымоходных систем является то, что устанавливать их можно только в помещениях, имеющих соответствующую вентиляцию и дымоотвод. Вторая же модель характеризуется возможностью установки практически в любом помещении и даже в квартире, так как для таких аппаратов не требуется специальной вентиляции, а продукты горения выводятся благодаря вентилятору.

Стандартной моделью является дымоходная, и приобретают её куда чаще. Данный вариант нагревательной системы имеет сам котёл, монтажную раму и соответствующие трубы для монтажа вентиляционной системы.

В целом, дымоходный котёл Viessmann имеет следующие технические характеристики:

  • Параметры мощности отопительного прибора можно установить самостоятельно в зависимости от индивидуальных предпочтений. В среднем, минимальный показатель котлов такого типа составляет 10 кВт, а максимальный – 23 кВт.
  • Котёл имеет расширительный бак объемом 6 литров.
  • Показатели температуры так же устанавливаются самостоятельно. Обычно максимальное значение нагрева воды составляет 85 градусов, а минимальное – около 30 градусов.
  • Габариты котла составляют 40×72,5×34 см, а вес около 35 кг.

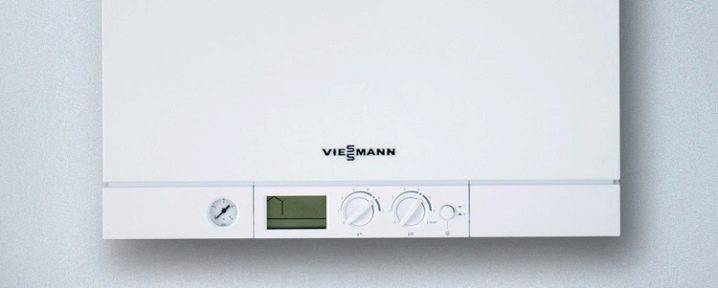

Котёл имеет панель управления с электронным показателем задаваемых значений. В этом не возникнет особой сложности, так как все регуляторы обозначены и понятны. Удобный дисплей способен показать температуру воды в системе, уровень работы горения газа, а при возникновении неисправностей выдаёт специальный код, обозначение которого можно найти в прилагающихся правилах эксплуатации. Также на панели имеется манометр (круглая шкала со стрелкой).

Он предназначен для указания уровня давления в отопительном контуре. После установки всей системы и начала её заполнения водой необходимо внимательно следить за показаниями манометра. Производитель Viessmann указывает, что давление не должно превышать показателя в 1,5 Бар. Также на панели находится кнопка включения и отключения отопительного прибора.

Отдельно продаются комнатные термостаты, на которых просто выставляется необходимое температурное значение, а сам термостат управляет отопительным прибором. На некоторых термостатах задаются значения температуры, которая должна меняться в течение суток. Например, днём котёл может греть слабее, а ночью сильнее. Также существуют приборы, позволяющие осуществлять управление котлом дистанционно.

Типы

Существуют разные типы настенных котлов Viessmann.

По функциональным возможностям они делятся на:

  • Одноконтурные. Обозначаются A1HB. Способны только нагревать теплоноситель для отопительного контура дома.
  • Двухконтурные. Маркируются A1JB. Параллельно с нагревом теплоносителя производится подготовка ГВС для бытовых нужд.

По способу теплопередачи:

  • Конвекционные. Нагрев теплоносителя происходит обычным способом, от энергии горящего газа.
  • Конденсационные. Используется двухступенчатый нагрев ОВ. Сначала производится первичный подогрев с помощью тепловой энергии, полученной от конденсации водяного пара, находящегося в дымовых газах. После этого производится основной нагрев подготовленного теплоносителя. Считается, что такие агрегаты имеют КПД, равный 108%, хотя этого в реальности быть не может, складываются числа, поглощающие друг друга.

ВАЖНО!
Конденсационные котлы имеют высокую стоимость, но демонстрируют эффективность только на низкотемпературных отопительных системах типа теплого пола. Если приходится сильно греть теплоноситель, то смысла в эксплуатации такой конструкции не будет.. По типу камеры сгорания:

По типу камеры сгорания:

  • Открытая. Забор воздуха для горения производится непосредственно из помещения, в котором установлен котел.
  • Закрытая (турбированная). Подача воздуха производится с помощью вентилятора турбонаддува, обеспечивающего подачу воздуха для нормализации режима горения и обеспечения тяги для вывода дыма.

Помимо этих особенностей каждая серия имеет свою модельную линейку, составленную из агрегатов одинаковой конструкции, но разной мощности и производительности.

Характеристики

Основные
Типгазовый, конвекционный
Горелкагазовая
Количество контуровдвухконтурный, битермический теплообменник
Тепловая мощность13.20 — 31.20 кВт
Тепловая нагрузка14.50 — 33.30 кВт
Камера сгораниязакрытая
КПД93 %
Управлениеэлектронное
Установканастенная
Напряжение сетиоднофазное / нужен ИБП или стабилизатор →
Встроенный циркуляционный насосесть
Встроенный расширительный бакесть
Объем расширительного бака10 л
Комплектациядисплей
Топливоприродный газ, сжиженный газ
Расход природного газа3.53 куб. м/час
Расход сжиженного газа2.61 кг/час
Номинальное давление природного газа13 — 30 мбар
Допустимое давление сжиженного газа57.5 мбар
Макс. температура теплоносителя76 °С
Температура в контуре ГВС30 — 57 °С
Производительность горячей воды при t 30°C14.3 л/мин
Макс. давление воды в контуре ГВС10 бар
Макс. давление воды в контуре отопления3 бар
Комфорт
Функцииавтодиагностика, защита от замерзания, модуляция пламени, подключение теплого пола, индикация включения, автоподжиг, защита от перегрева, термометр, манометр
Особенностиподключение внешнего управления
Безопасность
Защитагаз-контроль, предохранительный клапан
Подключение
Патрубок подключения газа3/4″
Патрубок подключения контура отопления3/4″
Патрубок подключения контура ГВС1/2″
Диаметр коаксиального дымохода60/100 мм
Подключение раздельного дымохода (диаметр 80 мм)да
Габариты (ШхВхГ)450x725x360 мм
Вес39 кг
Информацияв комплекте: патрубок для подключения коаксиальной системы удаления продуктов сгорания

Особенности

Модель «Viessmann Vitopend 100-W A1JB010» имеет следующие габаритные размеры — 400x725x340 мм (ШхВхГ), при этом масса составляет 32 кг. Монтаж производится на стену, что экономит место в помещении.

Принцип и основные параметры работы. Конвекционный тип устройства предполагает выработку тепла от сгорания газа, при этом работает котел на природном газе (метан, расход 2,77 куб. м/час) и сжиженном (пропан-бутановая смесь, расход 2,09 кг/час).

Чтобы получить заявленную мощность 24 кВт, давление природного газа должно быть на уровне 13-20 мбар, а допустимое давление сжиженного — 37 мбар, при снижении этих параметров упадет и тепловая мощность. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД отопителя, при таких показателях, находится на отличном уровне и равняется 91%.

Нагрев воды, теплоносителя в трубах. Данный котел способен выдавать 11,2 л/мин горячей воды (t=30°C). Температура теплоносителя составляет 40-80°С, а в контуре горячего водоснабжения — 35-57°С.

Циркуляционный насос необходим для циркуляции теплоносителя (воды, антифриза) по контуру отопления, он является обязательным компонентом закрытой системы отопления, в нашем случае насос входит в комплект.

Расширительный бак компенсирует расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Таким образом поддерживается постоянное давление в контуре.

Экономия топлива

Модуляция пламени горелки дает возможность плавно регулировать интенсивность подачи топлива и убавлять/прибавлять пламя, что позволяет снизить потребление газа.

Автоподжиг (или Электророзжиг) позволяет «Viessmann Vitopend 100-W A1JB010» производить запуск и гашение горелки по алгоритму, когда это необходимо, что экономит топливо.

Расход газаЗначениеПриродныйСжиженный

2,77 куб. м/час
2,09 кг/час

Управление и контроль

Газовый котел «Viessmann Vitopend 100-W A1JB010» управляется электронным способом, оснащен дисплеем и имеет порт для подключения дополнительных устройств (чаще всего термостаты, программаторы, комнатные пульты и пр.). Преимущество электронной системы, в том, что она не требует постоянного присутствия человека и позволяет значительно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения (может выйти из строя при скачках).

Термометр и манометр. Термометр необходим для контроля за температурой теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или системы вцелом.

Системы защиты

Газ-контроль — полезная и нужная функция горелки, если пламя по каким-либо причинам гаснет, она прекращает подачу газа в автоматическом режиме.

Предохранительный клапан «Viessmann Vitopend 100-W A1JB010» защищает систему от избыточного давления воды в контуре сверх предельно допустимой нормы.

Воздухоотводчик. Важный элемент группы безопасности, при повышении давления в отопительной системе воздухоотводчик автоматически сбрасывает лишний объем воздуха, чаще всего работает вместе с предохранительным клапаном.

Защита от замерзания теплоносителя самостоятельно включает ненадолго горелку, при условии, что температура воды падает до критической отметки и есть риск размораживания отопления. Стоит помнить, что для этого должен быть газ и электроэнергия.

Защита от блокировки насоса активируется при длительном простое котельной установки, в этом случае насос включается на некоторое время и сам отключается. Это необходимо в летний период, когда контур отопления не активирован.

Защита от перегрева теплоносителя отключает горелку, если зафиксировано аномальное значение температуры воды.

Подключение

  • Присоединительный размер для патрубка газа — 3/4″.
  • Горячее водоснабжение — 1/2″.
  • Для подключения контура отопления — 3/4″.
  • Диаметр коаксиального дымохода — 60/100 мм.

Для подключения электропитания необходима сеть на 220 вольт с чистой синусоидой и заземлением.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
