Горелка Бабингтона на отработанном масле: чертежи и принцип работы

Подбираем мощность

Суть в том, что самому сделать такие расчеты согласно формул достаточно сложно. Есть информация, добытая путем практики, и в ней говорится, что разные специалисты делают сразу несколько дырочек шириной приблизительно 0.2 мм.

Бывает и данные поточнее: изготавливая горелку с одной дырочкой шириной 0.26 мм, можно достичь мощности горелки до 20 кВт (смотря, какое горючее использовалось).

Лучше не делать дырочки большого диаметра (больше 0.4 мм), потому что это может привести к плохой работе форсунки и будет сгорать переработанное горючее. Кроме этого прибор будет труднее зажечь и начнется перерасход топливной жидкости.

Исходя из этой информации, возможно подобрать мощность прибора числом дырочек. Чтобы добиться 33 кВт, надо сделать не одну дырочку шириной 0.20 мм, а две.

Дистанция между ними должна быть выдержана больше 9 мм, чтобы пламенники топливной смеси не тушили друг друга. На практике, когда горелка Бабингтона работает через одну дырочку, шириной 0.26 мм, в среднем масло расходуется в беспрерывном режиме до 2,5 л/час.

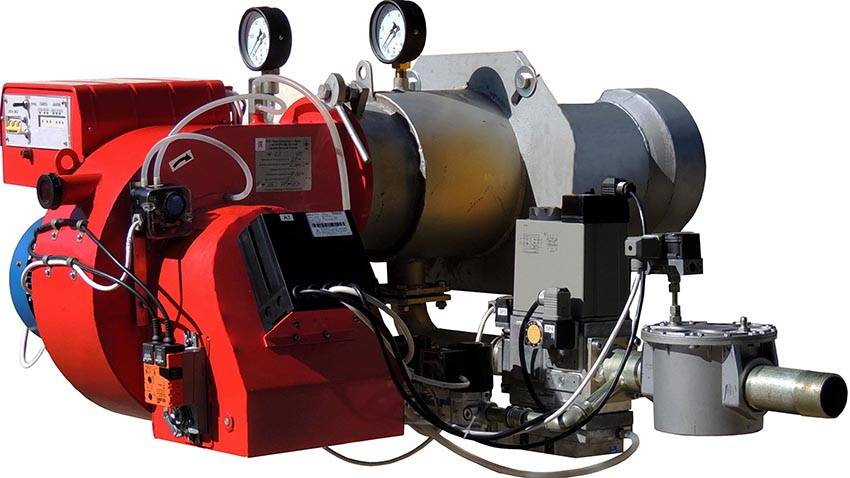

Разновидности горелки на отработанном масле российского производства

В холодный сезон в обогреве нуждаются не только жилые, но и вспомогательные помещения. В данный момент для отопления применяются устройства на разных видах топлива, включая отработку или отслужившее техническое масло. На российском рынке можно встретить приспособления, перерабатывающие разную топливную основу, а также имеющие узкую специализацию. По типу сжигаемого топлива подобные устройства бывают:

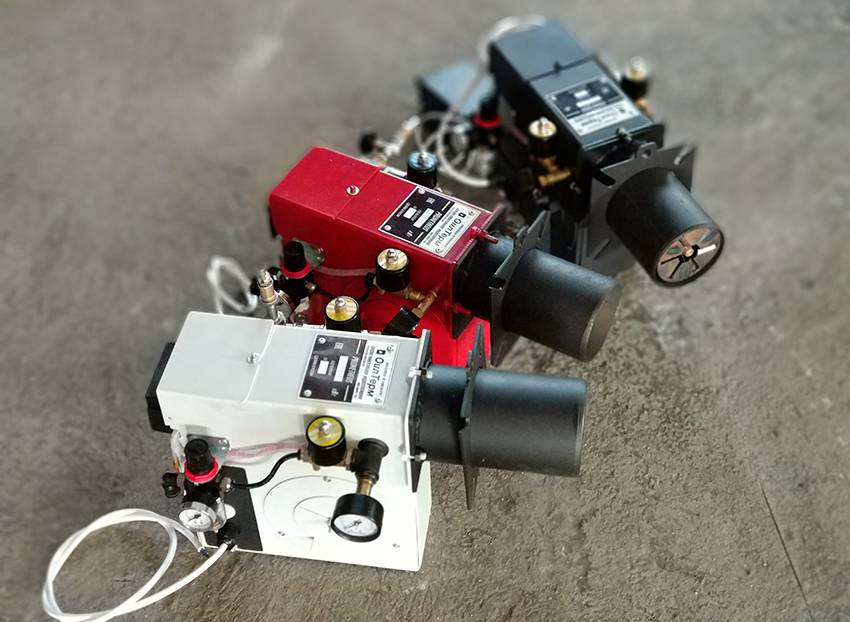

По функциональности горелки на отработке бывают не только обогревающие, но также сварочные и осветительные

  • газовые;
  • на жидком топливе;
  • комбинированные.

Наиболее простым и экономичным прибором для обогрева помещения считается горелка на отработке. По функциональности горелки подразделяются на 3 подвида:

  • сварочные;
  • осветительные;
  • обогревающие.

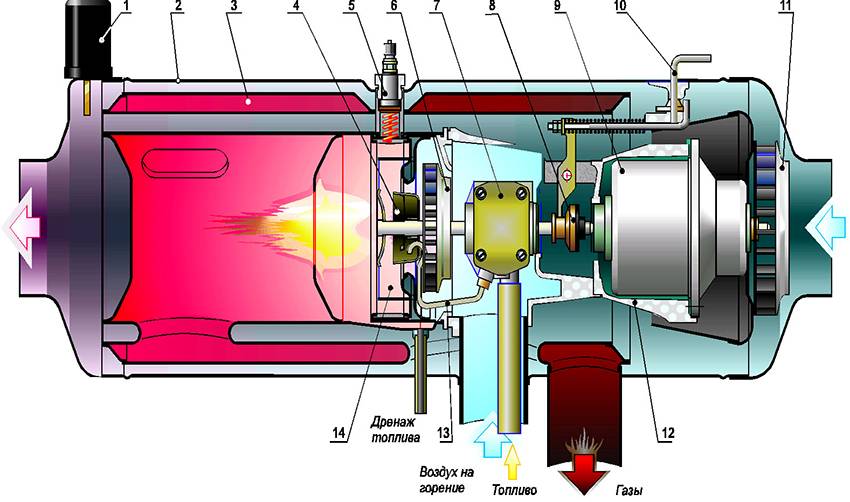

Принцип работы этих устройств был позаимствован у примитивного керогаза еще в 50-е годы. Довольно быстро простейшие горелки стали популярны, их стали приобретать для отопления дачных домиков и гаражей. В те времена любое топливо стоило недорого, но со временем рачительные хозяева, изобретатели и рационализаторы начали искать замену бензину, солярке и керосину. В ход пошли мазут и бросовое масло, которое теперь используется как полноценное топливо. Сегодня прибор все еще актуален, к тому же является отличным способом сохранения экологии.

Горелки на отработке по типу бывают на жидком топливе, газовые и комбинированные

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

горелка бабингтона .

Сопло горелки бабингтона изготовление и тестирование

Нажми для просмотра

Сопло
горелки
бабингтона
изготовлен
ие и
тестирован
иеОтоплени
е на
“отработ
ке” –
делаем
своими
руками.Баб
н…



Тэги:

Дешевое тепло. Горелка бабингтона на отработанном масле (babington).

Нажми для просмотра

В этом
видео
показана
реально
действующа
я и
безопасная
горелка
бабингтона
. Печка
отапливает
помещение..
.



Тэги:

Сборка горелки Бабингтона своими руками. Часть 1

Нажми для просмотра

Часть 2:
Часть 3:
Изготовлен
ие
сферы: …



Тэги:

Горелка Бабингтона, что случилось через три месяца непрерывной работы.

Нажми для просмотра

В этом
видео
можно
увидеть
сколько
сажи
скапливает
ся в котле
на
отработанн
ом масле
через три
месяца
непрер…



Тэги:

горелка бабингтона (полный провал).

Нажми для просмотра

вот что
получится
если
собрать
горелку
как
говориться
на о……сь!
ОБЯЗАТЕЛЬН
О
ПОДКЛЮЧАЙТ
Е
ЗАЗЕМЛЕНИЕ
К…



Тэги:

конструкция и 3D модель горелки Бабингтона

Нажми для просмотра

Небольшой
рассказ о
моей
конструкци
и горелки
Бабингтона
которая
работает у
меня уже не
первый год
и…



Тэги:

Аква Бренеран и горелка Бабингтона на отработанном масле пять лет спустя.

Нажми для просмотра

Аква
Бренеран и
горелка
Бабингтона
на
отработанн
ом масле
пять лет
спустя.



Тэги:

Горелка бабингтона

Нажми для просмотра

Горелка
бабингтона
на
отработанн
ом масле.
Греюсь
такой
конструкци
ей
четвертый
год.
Мощность
не
считал,…



Тэги:

Сборка горелки Бабингтона своими руками. Часть 2

Нажми для просмотра

Часть 1:
Часть 3:
Изготовлен
ие
сферы: …



Тэги:

Сборка горелки Бабингтона своими руками. Часть 3

Нажми для просмотра

Часть 1:
Часть 2:
Изготовлен
ие
сферы: …



Тэги:

Горелка Бабингтона

Нажми для просмотра

Расход от1
до 3 литров
работает
на
автоматике
можно
вмонтирова
ть в любой
котел
горит без
дыма
резервуар..
.



Тэги:

Горелка Бабингтона ч.4 (Сверхтонкое распыление)

Нажми для просмотра

Тестирую
модернизир
ованный
шар
горелки
Бабингтона
4
отверстия,
расход
воздуха
при 3 Атм
125-137
см³/мин.



Тэги:

горелка бабингтона с автоматикой

Нажми для просмотра

установка
в качестве
шара
форсунки
от
дизельной
горелки,
использова
ние
автоматики
от
дизельной
горел…



Тэги:

горелка бабингтона 1

Нажми для просмотра

горелка
бабингтона
.



Тэги:

из чего состоит горелка , горелка на отработке изнутри (бабингтона)

Нажми для просмотра

Одноплатны
й Delphi DS150E
из видео
Раньше у
меня был
Двухплатны
й
Адаптер …



Тэги:

Горелка на отработке \ Waste oil burner

Нажми для просмотра

Горелка на
отработке.



Тэги:

Горелка на отработке 14 кВт

Нажми для просмотра

Горелка на
отработке
мощность
14кВт
расход
2-2.5литра
+380689211743 Viber
+380950113209
Watsapp
+380980253828 …



Тэги:

Рестайлинг горелки

Нажми для просмотра

Новая
версия
горелки.



Тэги:

ШОК! Обзор горелки на отработке ГНОМ от компании Ставпечь!

Нажми для просмотра

Сделать
заказ или
узнать
больше
8-800-511-30-76
ЕСТЬ
доставка в
АРМЕНИЮ.
Звонок по
России
бесплатный
. САЙТ http …



Тэги:

Горелка на отработке (испаритель). Устройство и настройка

Нажми для просмотра

Ответы на
часто
задеваемые
вопросы.
Для
контакта
SLAGANIN@.



Тэги:

Капельная горелка на на любом отработанном масле

Нажми для просмотра

Капельная
горелка на
на любом
отработанн
ом масле.
Капельная
горелка Novo
Atlas m2 –
ручная
капельная..
.



Тэги:

Расход масла горелки на отработке от Medved by и Евгения.

Нажми для просмотра

Горелка на
отработанн
ом масле.



Тэги:

горелка Бабингтона: нюансы конструкции и работы

Нажми для просмотра

Одно из
первых
видео
снятых на
калькулято
р Если вы
хотите
помочь
материальн
о, можете
перечислит
ь любую…



Тэги:

Горелка Бабингтона ч.2 (капельник)

Нажми для просмотра

Производст
во шара для
горелки
Бабингтона
. В этой
части
изготавлив
аю
капельник –
важная
деталь
шара…



Тэги:

Горелка Бабингтона в наилучшем виде.

Нажми для просмотра

Это та же
горелка,
только
насос с
меньшей
производит
ельностью.
Очевидно,
что
результат
близок к
теории….



Тэги:

Горелка Бабингтона своими руками. Обзор

Нажми для просмотра

Обзор
самодельно
й горелки
Бабингтона
. Горелка
встроена в
твердотопл
ивный
котел на 27
кВт и
использует
ся…



Тэги:

Так горит Настоящий Бабингтон.

Нажми для просмотра

В
интернете
есть масса
коментарие
в к видео о
скованых
по наитию
горелках
Бабингтона
– дескать –
весчь…



Тэги:

Горелка Бабингтона .доработка конструкции

Нажми для просмотра

Комплектую
щие для
сборки
горелки
бабингтона
.



Тэги:

Самодельная горелка бабингтона. ч.1

Нажми для просмотра

Данная
программа
и
конфигурац
ия была
протестиро
вана на
нескольких
горелках и
показала
себя
только с
лучше…



Тэги:

Контроллер горелки бабингтона на Arduino” rel=”spf-prefetch

Виды отработанного масла

Существует различные марки масел, применяемые в той или иной промышленной или бытовой сфере человеческой жизнедеятельности. Отработанное масло имеет свои характеристики (вязкость, уровень загрязненности и обводненности, наличие присадок), поэтому его можно разделить на несколько групп, в зависимости от области применения.

Смазочные масла:

  • авиационное масло;
  • моторное масло для двигателей внутреннего сгорания;
  • автотракторное;
  • дизельное индустриальное.

Не смазочные масла:

  • технологическое;
  • электроизоляционное;
  • конденсаторное;
  • трансформаторное;
  • жидкостное;
  • кабельное.

Меры безопасности

  • Горелка на маслах и прочих ГСП может быть опасна при плохой установке и эксплуатации, во избежание пожара, требуется соблюдать ряд мероприятий:

стены и полы из горючих материалов зашивают металлом или асбестовыми листами;
запас топлива хранят на безопасном расстоянии;
потеки масла нужно вовремя удалять;
электрические детали установки следует внимательно изолировать, во избежание искрения в зоне распыления масла;
горелку необходимо располагать вне досягаемости потоков воздуха и сквозняков.

Горелку с открытым соплом не оставляйте без присмотра в работающем состоянии!

Горелка Бабингтона, в отличии от паяльной лампы, переделанной для работы на отработке — долговечный и надежный аппарат, который не требует сложного обслуживания. Будет достаточно иногда чистить топливную систему, бачок и отстойник, продувать воздуховодный канал в холостом режиме, а еще наблюдать за исправностью нагнетателя воздуха и масляного насоса. Исправная горелка — хороший и экономный аппарат с большим служебным сроком.

Блиц-советы

  1. Если правильно настроить топливоподачу, то горелка Бабингтона является наиболее экономичной и потребляет всего 0,5–1 литра отработки в час. А употребление воздуха будет составлять только пару литров в час.
  2. Если дополнительно в схему добавить дымотвод, топку с водяной рубашкой, то такую горелку можно применять в качестве настоящего котла для отапливания приватного дома.
  3. В качестве аппарата нагнетающего воздух можно применять нагнетатель воздуха от старого холодильника.
  4. Система такого типа стабильно не прекращает работу даже на смеси из самых разнообразных отработанных масел с содержанием бензина, ДТ, разных присадок и даже антифриза, что, безусловно, даёт ей преимущество перед фабричными подобиями.
  5. Жар от подобной горелки сильнейший, а мощность, в зависимости от комбинации, составляет более 10 кВт.

Горелка на масле

Самодельная горелка на отработке своими руками, фото, описание, а также видео испытаний прилагаются.

Всем привет! Решил сделать отопление для своего гаража. Отапливать собираюсь отработанным маслом, для этого сделал самодельную горелку Бабингтона или проще говоря, горелку на отработке.

Принцип работы горелки вкратце опишу. Подогретое топливо, поступающее на шар, образует тончайшую пленку за счет поверхностного натяжения. Когда данная топливная пленка пронзается струей сжатого воздуха из крошечного отверстия (как правило 0,2 мм-0,3 мм), топливо не только эффективно распыляется, но также определенное количество воздуха подхватывается распыленным топливом, завершая процесс сжигания.

Основное преимущество горелки Бабингтон, — это отсутствие каких-либо форсунок, которые постоянно засоряются: топливо подается поверх маленького воздушного отверстия. Пока насос будет осуществлять подачу топлива вместе с разнообразными примесями (будь то грязь либо металлическая стружка) горелка будет функционировать в постоянном режиме.

Шар с отверстием 0,2 мм.

Размеры шара.

Сделана горелка на чугунной крестовине 40 х 50 мм.

Депульсатор и подающая масло на шар трубка.

Медная подогревающая масло трубка, навита вокруг горелки с воздушным зазором 4-6 мм.

Клапан, предотвращающий подсос воздуха из масляного бака.

Масляный насос подающий отработку из бака. Насос от ВАЗ классики, привод насоса от ГАЗ-53 (мотор-редуктор дворников).

В бак встроил водяной тэн для подогрева перед пуском горелки, грею отработку примерно до 60 — 80 градусов. После пуска подогрев отключаю.

Насос стоит на высоте 15 мм от дна бака под тэном.

Регулируемые ножки.

Сделал сетку фильтр для отработки.

Вот готовый вариант самодельной горелки на отработке. Чтобы использовать горелку для отопления, достаточно вставить её сопло в печь буржуйку или как вариант изготовить теплообменник из баллона с дымоходом.

В этом видео, показана горелка на отработке уже в работе.

Автор самоделки: Souzi. г. Барановичи. Беларусь.

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

Делаем собственными руками

Производственный процесс горелки Бабингтона не достаточно не простой и если есть наличие всех материалов которые будут нужны и инструментов занимает только пару дней, в зависимости от способностей человека.

Для производства этого аппарата понадобятся такие материалы:

  • трубка из стали ДУ10,
  • железный тройник диаметром 50 миллиметров с внутренней резьбой;
  • железная сфера (или полусфера) диаметром меньшим 50 миллиметров;
  • медная трубка ДУ10 не меньше 1 метра длины;
  • металлическое колено ДУ10 с наружной резьбой;
  • отрезок трубы диаметром 50 миллиметров с наружной резьбой, длиной не меньше 10 сантиметров;

Также понадобится очень маленький инструментальный набор:

  • угловая шлифмашина (углошлифовальная машинка) или ножовка по металлу;
  • перфаратор;
  • специализированный патрон для тонких сверл;
  • сверла;
  • сверло диаметром 0,1–0,3 миллиметра;
  • паяльный аппарат;

Предварительный этап

в начале сборки нужно сделать отверстие в области (полусфере). Это один из самых сложных и серьезных этапов, так как отверстие необходимо выполнить точно внутри. В другом случае факел горелки будет направлен в сторону, что со своей стороны может плохо отразиться на качестве изделия и на его экономности.

Стоит еще сказать, что, сверление отверстий подобного диаметра считается нелегкой задачей, так как тонкие сверла могут ломаться. Благодаря этому данный процесс нужно делать бережно и неспеша.

Подробная инструкция

После того, как сфера или полусфера готова, можно начать сборку. Она весьма проста и имеет несколько простых действий:

  1. Железный отрезок трубы будет играть роль сопла. Он отрезается необходимой длины и закручивается в тройник. После чего в отрезке трубы с боковой стороны сверлится отверстие очень большое, чтобы через него можно было поджечь струю.
  2. Сверху тройника ближе к соплу выполняется отверстие под медную трубку, по которой будет подаваться горючее в устройство.
  3. К медной трубке прикрепляется колено для подсоединения топливной магистрали.
  4. Медной трубкой выполняется несколько витков (2-3 вполне достаточно) вокруг сопла. Их необходимо делать на определенном расстоянии от отрезка трубы. Это даст возможность нагревать масло до необходимой температуры перед его попаданием на сферу.
  5. В области с противоположного конца от небольшого отверстия сверлится еще одно по внешнему диаметру трубки из стали. Трубка герметично ставится в сферу. Это нужно для того, чтобы воздух выходил лишь через небольшое отверстие, а в середине нее создавалось давление. Если же заместь сферы применяется полусфера, то трубка припаивается в месте малого отверстия и герметизируется.
  6. С противоположного конца от сопла в тройник ставится железная трубка со сферой. Она крепится в нем.
  7. Аналогичным образом, горелка готова к работе. Осталось лишь присоединить к трубке со сферой нагнетатель воздуха, который станет усугублять в нее воздух и топливную магистраль к медной трубке.
  8. Если появится желание эту систему можно улучшить, подключив для масляной подачи насос. Также можно установить блок управления датчики контроля. Это выполнит эту систему автоматической и самой безопасной.

Горелка на отработанном масле своими руками

Домашнему мастеру рекомендуется освоить изготовление нагревательного прибора, если назрела необходимость отопления нежилых помещений. Лучше всего для указанной цели приспособлена горелка Бабингтона, оснащенная принудительным наддувом. Она способна перерабатывать солярку, мазуты, керосин, масла растительного происхождения.

При смене источника тепла достаточно изменить диаметр форсунки и отрегулировать интенсивность подачи воздуха в камеру сгорания. Особенности конструкции делают ее безразличной к качеству рабочей смеси. Топливо может быть загрязнено водой, металлическими включениями (опилками).

Подготовка и инструменты

В подготовительный период изыскивают материалы:

  • листовой металл для корпуса обогревательного прибора и деталей конструкции;
  • медные и стальные трубки для топлива и воздуха (ДУ10);
  • резервуар для масла и отстойник;
  • сантехнический тройник d=50 мм;
  • масляный нагнетатель (предпочтительнее автомобильный) с двигателем для него (регулятор оборотов обязателен);
  • сферу или полусферу-испаритель менее 40-45 мм, размещаемую внутри тройника;
  • ТЭН для прогрева масла перед пуском;
  • клапаны;
  • болты, гайки, крепежные элементы.


Домашнему мастеру нужен листовой металл для корпуса.

Инструменты:

  • конвертор (сварка);
  • углошлифовальная машинка (УШРМ);
  • ножовка по металлу;
  • слесарный инструмент (тиски, напильники и пр.).

Разработка чертежа

Перед изготовлением агрегата конструкцию горелки привязывают к месту ее эксплуатации.

В рабочих схемах и чертежах определяют детали системы отопления:

  • размеры устройства;
  • конструкцию теплообменника (воздушное или водяное отопление);
  • удобство доступа в рабочую зону устройства для проведения плановых чисток камеры сгорания;
  • способ подачи топлива (принудительный или естественным самотеком), сбор обратки и исходя из этого размещение и вид емкости для масла;
  • систему подачи кислорода для утилизации ненасыщенных углеводородов до газообразных продуктов горения.

Чертеж котла на отработанном масле.

Сборка

Возможный вариант схемы отопительного прибора и очередность этапов изготовления:

  • сваривают корпус котла из листового металла либо используют детали и заготовки цилиндрической формы (пропановые или кислородные баллоны);
  • готовят посадочное место для горелки;
  • подводят воздух и топливо;
  • в нижней части котла устанавливают механизм начального подогрева масла до 80°С.

Сборка горелки:

  1. В полусфере высверливают распылительное отверстие d=0,1-0,3 мм для непосредственной подачи топлива либо собирают агрегат с отдельно изготовленной форсункой. Ось должна совпадать с центром воздуховода для создания равномерного факела.
  2. Полусферу закрепляют внутри тройника, в верхней части которого будет вварен штуцер для подачи масла, а в нижней – укреплены трубы для сбора несгоревшего топлива.
  3. Сопло изготавливают из заглушенного сгона длиной 10 см.
  4. Воздуховод оснащают компрессором для создания давления внутри камеры сгорания не менее 5 бар.
  5. Топливопровод из медной трубки 3-5 раз оборачивают вокруг горелки для подогрева масла.


В нижней части котла устанавливают механизм подогрева масла.

Регулировка воздушного потока

Кислород в камере сгорания называют первичным. Он обеспечивает горение масла и создание пониженного давления для поступления топлива. Для полного сгорания нефтепродукта в аппарат при помощи вентилятора нагнетается вторичный воздух, поступление которого контролируют заслонкой и изменением числа оборотов электродвигателя. Опытным способом добиваются автоматического изменения работы, чтобы мотор обеспечивал количество кислорода в зависимости от степени ее открытия.

Подача топлива в горелку

Система снабжения аппарата маслом должна быть заземлена, герметична и не закупорена в процессе изготовления. Количество подаваемого воздуха и топлива должно быть сбалансировано и обеспечивать полное сгорание нефтепродуктов; нагнетательные электроприборы – иметь параметры, соответствующие расчетной мощности горелки. Забор масла рекомендуют производить топливоприемником на поплавке, препятствовать при этом попаданию в систему механических примесей, оседающих на дне емкости. Перед сжиганием топливо подогревается до температуры +100…+800°С.

Принцип действия горелок на отработанном масле

Жидкотопливные горелки еще называют форсунками. Их работа основана на принципе инжекции. То есть, создается сильный поток воздуха через форсунку и в трубопроводе подачи топлива образуется разрежение, за счет которого осуществляется поступление масла в камеру сгорания и смешивание его с воздухом.

Эффективное сжигание любого жидкого топлива зависит от интенсивности его распыления. А эффективность распыления зависит от специальной конструкции форсунки и силы напора сжатого воздуха.

Подготовка топлива

Перед тем, как попасть в горелку, топливо проходит фильтрацию в топливном фильтре и предварительный подогрев в специальной камере. Это необходимо для уменьшения вязкости масла. Для сжигания отработки предварительный нагрев составляет 80-900С. Контроль температуры предварительного нагрева топлива осуществляется в автоматическом режиме.

Дизельное топливо не нуждается в предварительном подогреве, так как имеет достаточную текучесть.

Подача топлива

Топливо из бака откачивается топливным насосом. Его забор осуществляется с поверхности зеркала горючей жидкости. Это связано с тем, что отработка может иметь механические примеси или воду, которые оседают на дне бака.

Процесс горения

Для поддержания процесса горения необходимо наличие определенного количества кислорода в камере сгорания. Тот воздух, который применяется для разрежения и подачи топлива, называется первичным, и он поддерживает процесс горения, но этого недостаточно.

Дополнительным вентилятором осуществляется подача вторичного воздуха. Интенсивность работы вентилятора регулируется с помощью заслонки и участвует в работе системы автоматики.

Розжиг топлива

Для осуществления автоматического розжига жидкотопливного котла применяется трансформатор розжига и электроды. Топливо смешивается со струей воздуха и распыляется на мелкие капельки. После чего подается в камеру сгорания и под действием высокой температуры воспламеняется.

Система регулировки потока воздуха

Еще одной особенностью данной конструкции горелки является наличие системы регулирования воздушного потока, который в дальнейшем позволяет изменять силу огненного факела. В ее основе лежит стальная чашка, имеющая полукруглое дно и достаточного диаметра отверстие.

Эту деталь горелки так же удобно изготовить на токарном станке. При этом для получения правильной полусферической формы дна понадобятся специальные резцы и высокая квалификация токаря. Если вы не уверены в своих силах, обратитесь за помощью к профессионалам или найдите готовый блок для регулировки потока воздуха, например от карбюратора автомобиля.

Непосредственное регулирование воздуха выполняется круглой шторкой, закрепляющейся на Г-образной оси винтом М4.

Для обеспечения надежного присоединения выходного патрубка шланга и работы воздушной задвижки использован переходник, имеющий продольную прорезь.

Возможность доступа в камеру  для поджога отработанного масла вовремя запуска горелки обеспечивает утяжеленная крышка, устанавливаемая на привариваемых навесках на горловину газового баллона.

При использовании более легкого варианта возможно самопроизвольное открытия приспособления в процессе работы.

При правильно собранной конструкции работа горелки должна сопровождаться выходом из рабочей части ровного фиолетового факела, возникающего при сгорании воздушно-масляной смеси в корпусе.

Для обеспечения пожарной безопасности при работе с данной конструкцией горелки на отработке место крепления форсунки и маслоподводящего гибкого провода лучше дополнительно защитить стальным экраном, предохраняющим возгорание масла в случае нарушения герметичности.

Кроме рассмотренного нами варианта приспособления, вполне возможно самостоятельное изготовление и других масляных горелок. Некоторые из них используют предварительный подогрев отработанного масла для улучшения его возгорания. Один из способов осуществления этого – установка масляного цилиндра непосредственно на выходном патрубке.

На данном конкретном примере, в отличие от описанного выше, воздух нагнетается с помощью электровентилятора.

Ну а теперь запуск и прогрев горелки:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Что представляет собой известное изобретение Бабингтона

У каждого изобретения есть свой автор, даже если его имя незаслуженно забыто потомками. Так, например, британский изобретатель Роберт Бабингтон в 1969 г. получил патент на печь, работающую на дизельном топливе, которая напоминала осветительный керогаз, функционирующий на парах керосина. Конструкция Роберта Бабингтона первоначально была рассчитана на керосин, затем ее приспособили под солярку. Когда количество автомобилей несоизмеримо возросло, отработанное масло нужно было как-то утилизировать. Поэтому рационализаторы искали подходящие для этих целей устройства.

Сначала на основе запатентованного изобретения Р. Бабингтона появилась дизельная горелка своими руками, затем ее приспособили для сжигания масла и других видов топлива. Аппарат, функционирующий на отработке, появился намного позже дизельной конструкции, но по популярности и безопасности он превзошел своего предшественника.

Через некоторое время подобное устройство предлагали заново, поскольку истек срок действия первого патента, а печь на жидком топливе не утратила актуальности. Похожие аппараты повторялись в разных вариантах, при этом горелку Бабингтона своими руками пытались собирать не только мастера-самоучки, но и конструкторские бюро солидных предприятий.

Горелка по конструктивному решению относится к несложным приспособлениям, поэтому с успехом изготавливается в домашних условиях. Она отличается достаточно высокой эффективностью в плане получения тепла, необходимого для обогрева:

Схема горелки по принципу Бабингтона, где 1 – датчик нагрева; 2 – кожух; 3 – теплообменник; 4 – распылитель топлива; 5 – свеча накаливания; 6 – нагнетатель; 7 – топливный насос; 8 – фрикционная муфта; 9 – электродвигатель; 10 – рычажок переключения режимов работы; 11 – вентилятор; 12 – остов; 13 – топливная трубка; 14 – камера сгорания

  • технологических установок;
  • небольших мастерских;
  • цехов;
  • гаражей;
  • складских и подсобных помещений.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
