Выбираем ибп для газового котла: как найти качественный бесперебойник?

Особенности установки

Схема монтажа

Всем кто планирует установить у себя ИБП для газового котла своими руками сначала потребуется ознакомиться с правилами его монтажа и подключения. При выборе места для установки этого агрегата необходимо учесть, что размещать ИБП и АКБ для газового котла рекомендуется в хорошо защищенных от влажных испарений зонах служебного помещения. Для этих целей оптимально подойдет герметичный шкаф, расположенный по возможности ближе к вентиляционной шахте. Такое его положение обеспечит защиту резервного оборудования от излишков влаги в виде конденсата и позволит поддерживать требуемый режим охлаждения.

Помимо выбора места нужный микроклимат в помещении обеспечивается за счет поддержания температуры воздуха в пределах 18-25 градусов. В этом случае емкость батарей сохраняется на максимальном уровне, благодаря чему ИБП работает длительное время.

Ко всем перечисленным особенностям необходимо добавить следующее:

  • Уровень запыленности помещения с размещенным в нем ИБП и котлом должен быть минимальным.
  • Корпус источника подлежит обязательному заземлению с использованием полноценного ЗУ (защитного контура). В его отсутствие допускается организовать заземление через ту же шину, к которой подключен сам отопительный агрегат. Для этого придется протянуть от заземляющей клеммы ИБП отдельную медную жилу до соответствующего контакта котла.
  • в помещении котельной потребуется система приточной вентиляции, обеспечивающей эффективную очистку воздуха от газовых выделений (они образуются при электролизной реакции в АКБ).

Перед установкой только что купленного оборудования непосредственно перед его монтажом следует сделать небольшую паузу, чтобы температура корпуса сравнялась с комнатным показателем. Такая выдержка позволит избежать образования конденсата на внутренних поверхностях ИБП и попадания влаги в рабочие узлы. При размещении выносных аккумуляторов и самого источника непосредственно на полу желательно использовать специальную подложку в виде резинового коврика. При подключении к модулю стабилизации дополнительных потребителей необходимо рассчитать их суммарную мощность таким образом, чтобы полученный показатель не выходил за допустимые границы. Как правило, он выбирается из расчета, чтобы не превышать 50-60% номинальной мощности.

При монтаже и эксплуатации комплекта оборудования категорически запрещается:

  • подключать источник в параллель с линией сетевого питания: эффект от работы ИБП возможен, когда он включен между сетью и потребителем;
  • закрывать корпус прибора посторонними вещами и предметами, ограничивающими доступ свежего воздуха;
  • периодически перегружать устройство сверх допустимой границы мощности, указываемой в сопроводительной документации (паспорте).

Нужно внимательно следить за полярностью подключения аккумулятора к ИБП. Нарушение этого правила может привести к поломке оборудования.

Непрерывные

Бесперебойники непрерывного типа (on-line) выдают стабильные показатели напряжения и тока на выходе, независимо от качества входящей электроэнергии. Работа оборудования при использовании непрерывных ИБП всегда обеспечивается батареей.

Все дело в особом принципе работы подобных устройств:

  • Поступающее в ИБП напряжение снижается, происходит выпрямление переменного тока, в результате чего батарея устройства заряжается;
  • Дальнейшая подача электричества происходит по обратному принципу – ток снова конвертируется в переменный, напряжение увеличивается и выходит из бесперебойника.

Благодаря такому принципу работы удается добиться стабильной эксплуатации отопительного оборудования. Любые изменения напряжения при использовании непрерывных ИБП никак не скажутся на работе котла. Кроме того, наличие бесперебойника обеспечивает надежную защиту самого котла от повреждений.

Достоинства ИБП непрерывного типа очевидны:

  • Подключенное к устройству оборудование продолжает работать в штатном режиме даже при отключении электричества;
  • Характеристики входящей в устройство электроэнергии стабилизируются, и котел совершенно не чувствует перепадов частоты и напряжения;
  • Отопительное оборудование надежно защищено от повреждений, спровоцированных резким повышением напряжения;
  • Характеристики выходного напряжения можно корректировать;
  • При необходимости непрерывный ИБП можно подключить к генератору для восстановления энергии в батареях.

Из недостатков можно отметить разве что снижение КПД, наличие шума и тепловых выделений из-за работающего вентилятора, а также высокую стоимость.

Типы ИБП для котлов, работающих на газе

Чтобы выбрать источник бесперебойного питания для газового котла, необходимо разобраться какие разновидности ИБП существуют. От типа бесперебойника зависит не только удобство эксплуатации и его стоимость, но и функциональные возможности устройства.

Принято классифицировать приборы по следующим признакам:

  1. Типу монтажа.

Принципу работы. Дополнительным функциям.

Главную роль в подборе бесперебойника играют технические параметры.

Подбор ИБП осуществляется по параметрам автоматики котла, а также рекомендациям производителей отопительной техники.

Обычные Off-line ИБП

Это бюджетный тип ИБП – низкая стоимость устройства объясняется отсутствием стабилизатора. Характеристиками оборудования является:

  • Небольшие габариты.

Возможность напольной и настенной установки. Ограниченные функциональные возможности. Низкая стоимость бесперебойника.

Основным предназначением ИБП с маркировкой Off-line является обеспечение резервного питания в случае отключения электроэнергии. Устройство не может стабилизировать напряжение в сети.

Принцип работы блока заключается в следующем. Существует установленный порог перепада напряжения. При достижении критических показателей происходит автоматическое переключение на резервный источник питания. Если в сети долгое время отсутствует стабильность, аккумуляторы устройства сядут и прибор выключится. Поэтому UPS Off-line устанавливают только при подключении к сети со стабильным напряжением.

Модели изготавливаются со встроенной аккумуляторной батареей, что дает возможность обеспечить работу котла после отключения электричества от нескольких минут до 2-х часов.

ИБП со стабилизатором AVR

ИБП с функцией стабилизатора AVR отличается от предыдущей модели наличием простейшего выпрямителя напряжения. Аккумуляторная емкость моделей небольшая. Как правило, собственного резерва достаточно, чтобы обеспечить работу котла в течение 15-20 минут. При необходимости можно подключить внешний аккумулятор и увеличить возможность автономного режима до 8-10 часов.

Модели работают подобным на Off-line устройства образом. Главным отличием является то, что при достижении критических показателей начинают использоваться не аккумуляторы, а преобразованное напряжение в сети. Если применяется ИБП с AVR, необходимость стабилизатора напряжения отсутствует.

В качестве недостатков можно отметить низкую скорость включения стабилизатора, что не дает возможность обеспечить 100% защиту автоматики котла. Во время предельных нагрузок, на выходе получаются не стабильные показатели синусоиды.

Выбрать UPS со стабилизатором AVR для газового котла потребуется, когда бюджет ограничен, но желание приобрести UPS Off-line (практически не защищающую автоматику котла), отсутствует. Система обеспечивает безопасность газового оборудования.

ИБП для котлов Онлайн

Комплекты ИБП On-line или UPS двойного преобразования, являются одними из самых надежных и стабильных моделей. Именно ИБП On-line используют для поддержания работоспособного состояния серверных и другого электрического оборудования.

Принцип работы заключается в следующем:

  • ИБП с двойным преобразованием состоят из блока питания и аккумуляторов, и инвертора.

При поступлении электричества инвертор преобразует переменный ток в постоянный, а после обратно в переменный, но со стабильной частотой и синусоидой. Если напряжение в сети отключается, инверторные источники бесперебойного питания для поддержания работы котла используют аккумуляторы. При необходимости допускается подключение внешних аккумуляторных батарей.

Онлайн устройства бесперебойного питания для газовых отопительных котлов являются лучшими по своим техническим параметрам и функциональности. Среди преимуществ:

  • Моментальное переключение в рабочий режим при достижении критического порога напряжения.

Стабильный и корректный выходной сигнал. Подержание необходимых параметров напряжения.

Синусоидальный или инверторный ИБП обеспечивает максимальную защиту автоматики газового котла. Единственным недостатком устройства является высокая цена.

Рейтинг ИБП для котлов

В ТОП котлов включены приборы с лучшими, по мнению специалистов, характеристиками. Они имеют различные типы конструкций.

Helior Sigma 1 KSL-12V

ИБП оснащено одним внешним аккумулятором. Прибор адаптирован к российским электрическим сетям. Масса 5 кг. Рабочее напряжение 230 Вт. По типу конструкции модель относится к On-Line приборам. На передней панели Helior Sigma 1 KSL-12V находится русифицированный ЖК-дисплей, отображающий показатели сети. Диапазон входных напряжений от 130 до 300 Вт. Мощность 800 Вт. Средняя стоимость бесперебойника 19300 рублей.

Достоинства:

  • Предусмотрен специальный режим работы с генераторами.
  • Компактность.
  • Надёжность, длительный срок эксплуатации.
  • Бесшумная работа.
  • Наличие функции самотестирования.
  • Низкое электропотребление.
  • При длительной работе не перегревается.
  • Длительный режим автономной работы.
  • Возможность самостоятельной установки.
  • Доступная цена.

Недостатки:

  • Входящее напряжение имеет узкий диапазон допустимых значений.
  • Небольшая ёмкость батареи.

Eltena (Intelt) Monolith E 1000LT-12v

Изделие китайских производителей. Относится к On-Line приборам. Полностью адаптирован к работе с российскими электрическими сетями. Диапазон входного напряжения от 110 до 300 В. Мощность 800 Вт. Выбор мощности напряжения происходит в автоматическом режиме. Вес 4,5 кг. Есть русифицированный ЖК-дисплей. Средняя стоимость модели 21500 рублей.

Достоинства:

  • Актуальность зарядного тока для подключения к АКБ ёмкость 250 Ач.
  • Оптимальный диапазон входного напряжения.

Недостаток – высокая цена.

Stark Country 1000 online 16A

Прибор выпускается в Тайвани. Обновление модели произошло в 2018 году. Мощность 900 Вт. ИБП предназначен для работы с двумя внешними контурами. Бесперебойник обеспечивает полную защиту котла при аварийном отключении электроэнергии. Вес 6,6 кг. Средняя стоимость прибора 22800 рублей.

Достоинства:

  • Автоматический выбор рабочей мощности.
  • Возможность работать в автономном режиме 24 часа.
  • Защита АКБ от глубокого разряда.
  • Широкий диапазон входного напряжения.
  • Возможность самостоятельной установки и простота эксплуатации.

Недостатки:

  • Короткий провод.
  • Средний уровень шума.
  • Высокая цена.

HIDEN UDC9101H

Страна производитель Китай. ИБП приспособлен к работе с российскими электрическими сетями. Считается самым тихим бесперебойником в своём классе. Имеет автоматическую систему настройки работы системы охлаждения, поэтому никогда не перегревается при длительной работе. Мощность 900 Вт. Вес 4 кг. Средняя стоимость 18200 рублей.

Достоинства:

  • Длительный срок эксплуатации.
  • Надёжность в работе.
  • Широкий диапазон входного напряжения.
  • Интеллектуальная система управления.
  • Компактность.

Недостаток— необходимость стартовой настройки.

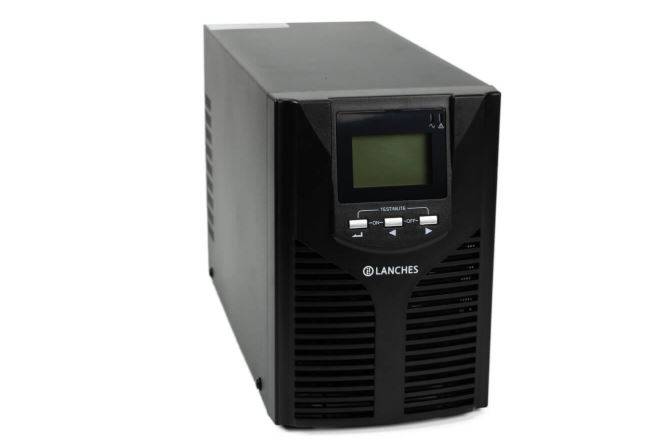

Lanches L900Pro-H 1kVA

Страна производитель Китай. Мощность 900 Вт. Бесперебойник отличается высоким КПД. Модель приспособлена к нагрузкам российских электрических сетей, имеет LCD-дисплей. На нём отображаются параметры входного напряжения сети и другие показатели рабочих режимов, включая уровень зарядки АКБ. В комплект поставки входит программное обеспечение. Вес 6 кг. Средняя цена продажи 16600 рублей.

Достоинства:

  • Устойчивость к скачкам напряжения сети.
  • Доступная цена.
  • Надёжность работы.
  • Простота эксплуатации.
  • Длительный период автономной работы.

Главный недостаток – низкий ток заряда.

Энергия ПН-500

Отечественная модель имеет функцию стабилизатора напряжения. Выпускается в настенном и напольном исполнении. Режимы работы имеют звуковую индикацию. Для защиты от короткого замыкания установлен специальный предохранитель. Графический дисплей отличается многофункциональностью. Средняя стоимость 16600 рублей.

Достоинства:

  • Стабилизация входного напряжения.
  • Защита от перегрева.
  • Надёжность конструкции.
  • Длительный срок эксплуатации.

Недостаток – высокий уровень шума.

SKAT-UPS 1000

Прибор отличается повышенной надёжностью в работе. Мощность 1000 Вт. Имеет функцию стабилизатора входного напряжения. Диапазон входного напряжения от 160 до 290 В. Средняя стоимость продажи 33200 руб.

Достоинства:

  • Высокая точность работы.
  • Автоматическое переключение режимов работы.
  • Надёжность в работе.
  • Длительный срок эксплуатации.

Недостаток – высокая цена.

Аккумуляторы для ИБП

Можно подсоединить к бесперебойнику несколько аккумуляторов и тем самым повысить срок его автономной работы. Но при этом нужно проследить, чтобы все аккумуляторы в батарее имели одну и ту же емкость и одинаковый уровень заряда. Иначе они будут разряжаться неравномерно, и длительного срока автономной работы добиться не удастся.

Включать аккумуляторы можно как последовательно, так и параллельно. При последовательном включении емкость аккумулятора не меняется, а напряжение складывается. При параллельном включении наоборот – напряжение не меняется, а емкость аккумуляторной батареи пропорционально увеличивается.

Есть соблазн использовать вместе с ИБП автомобильные аккумуляторы ради экономии. Делать это не стоит, так как неправильное подключение аккумуляторов выведет прибор из строя, и по гарантии его замены не будет. Лучше использовать герметичные аккумуляторы, предназначенные специально для этих устройств. Так как аккумуляторные батареи греются при работе, не стоит нагревать их дополнительно друг от друга. Поэтому, подключив несколько аккумуляторов, поставьте их так, чтобы между ними был воздушный зазор. Не рекомендуется ставить аккумуляторы вблизи источников тепла, так как они в тепле гораздо быстрее разряжаются. Нахождение аккумуляторов при отрицательной температуре так же сильно их разряжает, оптимально держать батареи при комнатной температуре.

Бесперебойник для газового котла: какие бывают и какой выбрать

В принципе, отличаться друг от друга источники бесперебойного питания для котла могут не по многим признакам – если быть конкретным, то всего по трем моментам. Самый главный из них – это форма выходного сигнала. В этом отношении они могут иметь либо чистый синус на выходе, либо модифицированный (так сказать, ступенчатая аппроксимация, от которой может заработать далеко не каждый отопительный котел). По большому счету, ИБП с аппроксимированной синусоидой на выходе отлично подходят для всего, чего угодно, только не для котлов и бытовой техники, в которой имеются электрические двигатели

На этот момент нужно обращать внимание в первую очередь при выборе бесперебойника для котла

Следующий момент, который нельзя выпускать из виду, это тип ИБП для котла отопления. В этом отношении их можно разделить на три группы.

  1. Off-Line. При наличии напряжения в центральной сети такие блоки бесперебойного питания подают на котел отфильтрованное электричество, но никак не стабилизированное – при больших перепадах напряжения в большую или меньшую сторону они просто переключаются на автономный источник питания (аккумулятор). С одной стороны это вроде бы хорошо, но с другой происходит быстрый износ аккумуляторной батареи.
  2. On-Line. Их еще называют бесперебойники двойного преобразования – сначала сетевое электричество понижается до 12 вольт, а потом повышается. Преимуществом такого подхода к делу является чистое и стабильное напряжение на выходе без перепадов – при провалах напряжения в сети недостаток тока восполняется от аккумулятора, а большие скачки гасятся трансформаторами. Несмотря на такое устройство, этот тип бесперебойников для котла отопления не лишен и недостатков: во-первых, это низкий КПД, во-вторых, малый ресурс аккумуляторных батарей и, в третьих, высокая стоимость.
  3. Line-Interactive. Этот вид ИБП можно назвать попыткой устранения недостатков, присущих двум вышеописанным типам источников автономного питания. Он имеет встроенный стабилизатор напряжения, который качественно выравнивает сетевой ток, а также встроенное мощное зарядное устройство, позволяющее быстро восполнять запас электроэнергии. В общем, попытка более или менее удачная, и на сегодняшний день так называемые интерактивные источники бесперебойного питания являются самым оптимальным вариантом. Но на данный момент это самые дорогие ИБП. Существует две разновидности подобных бесперебойников – как и все остальные подобные устройства, они могут иметь либо чистый синусоидальный выход, либо ступенчатую аппроксимацию.

В принципе, выбирать из чего есть, но это еще не все, на что нужно обратить внимание – немаловажным фактором является мощность ИБП для котла. При ее недостатке котел попросту не запустится – как минимум для нормальной работы стандартного настенного двухконтурного котла понадобится приобрести источник бесперебойного питания с пиковой мощностью около 500Вт. Она нужна для запуска насоса

Она нужна для запуска насоса.

Кроме всего прочего, обратить внимание нужно и на емкости используемых аккумуляторов, которые оказывают непосредственное влияние на время работы котла после отключения сетевого электричества. Как правило, стандартный ИБП не рассчитан на длительную работу – максиму до часа. В этом отношении лучше присмотреть устройство бесперебойного питания для котла с возможностью подключения внешнего аккумулятора – за счет его большой мощности время работы котла в автономном режиме можно увеличить до 10-ти часов, если не больше

Все зависит от того, сколько денег вы готовы потратить на приобретение дополнительных аккумуляторных батарей

В этом отношении лучше присмотреть устройство бесперебойного питания для котла с возможностью подключения внешнего аккумулятора – за счет его большой мощности время работы котла в автономном режиме можно увеличить до 10-ти часов, если не больше. Все зависит от того, сколько денег вы готовы потратить на приобретение дополнительных аккумуляторных батарей.

Выбор

Электронная начинка газовых отопительных котлов очень плохо выдерживает негативные внешние воздействия, поэтому на бесперебойнике экономить не стоит. Выбор наиболее подходящего для конкретной ситуации ИБП – задача непростая, поэтому к ней нужно подходить всесторонне, изучая все возможные характеристики.

На рынке представлена масса моделей бесперебойников, имеющих широчайший диапазон характеристик и цен. Чтобы не столкнуться с проблемами при выборе, нужно иметь представление об условиях эксплуатации устройства и характеристиках, которые от него требуются.

В первую очередь стоит обращать внимание на следующие параметры:

  • Время работы котла при переключении на ИБП;
  • Показатели полной и активной мощности;
  • Тип кривой синусоиды на выходе бесперебойника;
  • Рабочий диапазон напряжений;
  • Возможность увеличения емкости устройства за счет дополнительных АКБ.

Чем больше емкость встроенной в ИБП батареи, тем больше будет длительность работы устройства при отключении света. Для повышения надежности бесперебойника лучше приобрести такой вариант, в котором имеется возможность подключения резервных аккумуляторов.

В документации к ИБП есть значения полной и активной мощности. Последнее значение является рабочим показателем, который и нужно учитывать. Для нормальной работы бесперебойника его активная мощность должна в два раза превышать суммарную нагрузку всего отопительного оборудования – это обеспечит ему нормальный запуск.

Диапазон рабочего напряжения нужно изучать всегда, но особое значение он приобретает в том случае, если источник бесперебойного питания будет использоваться в загородном доме. Напряжение в электросети за пределами города может опускаться до 160 Вт, и устройство должно быть готово к таким перепадам. Лучшим выбором в таком случае будет ИБП с интегрированным стабилизатором.

О характере синусоиды напряжения можно сказать следующее: аппроксимированная синусоида менее предпочтительна, поскольку в таком случае аккумулятор для газового котла сильно шумит и не может работать на полной мощности. Кроме того, газовый котел в таком случае тоже будет функционировать нестабильно. Решается такая проблема просто – достаточно приобрести устройство с плавной кривой синусоиды.

Обобщая все вышесказанное, можно прийти к следующим выводам:

  1. Оптимальным вариантом для большинства ситуаций будет ИБП непрерывного типа, к которому подключен внешний аккумулятор емкостью более 50 Ач – вполне подойдет, например, ИБП «Штиль» для газового котла. Такое устройство позволит отопительному оборудованию работать в автономном режиме на протяжении 3-5 часов, в зависимости от конкретных параметров бесперебойника и котла.
  2. Дальше идут линейно-интерактивные бесперебойники, имеющие хороший диапазон рабочих напряжений, плавную синусоиду и возможность увеличения емкости за счет внешних аккумуляторов. В подобных устройствах обычно имеется встроенный АКБ, рассчитанный примерно на 10-15 минут автономной работы, но этого мало для полноценного автономного режима. Стоимость линейно-интерактивных моделей не очень высока, и даже при покупке дополнительных аккумуляторов эта сумма вырастет незначительно.
  3. Последний вариант, который стоит приобретать только при очень ограниченном бюджете – резервные бесперебойники, которые характеризуются низкой мощностью, незначительной емкостью и аппроксимированной синусоидой. При резком скачке напряжения в сети, такое устройство никак не защитит электронику котла, поэтому она может выйти из строя. АКБ резервных бесперебойников работают не более получаса, после чего отопительное оборудование выключается.

ИБП для газовых котлов – как сделать правильный выбор?

Электрический ток имеет график в виде синусоиды. Чем геометричней синусоида, тем лучше характеристики тока.

Получить «чистую» синусоиду от генератора невозможно, а от бесперебойника можно. Он представляет собой инвертор – устройство, преобразующее неправильную синусоиду в правильную.

«Грязная» синусоида может спровоцировать перегрузки в работе циркуляционного насоса, гул и кавитацию в системе. Неравномерное электроснабжение не на пользу и котлу, поэтому ИБП должен иметь специальную электрическую схему и высокую емкость аккумуляторов.

а) грязная синусоида; б) ступенчатая аппроксимация синусоиды; в) чистая синусоида

Разница между offline и online

Различают 2 типа источников резервного питания для газовых котлов.

  • линейно-интерактивные (offline);
  • онлайн-активные (online).

Для газовых котлов лучше всего выбирать более дорогие, но и более надежные онлайн-активные блоки питания. Они дают более «чистый» синус, двойное преобразование и качественную стабилизацию.

Мини-рейтинг

Среди большого количества предложений, заметное место занимают следующие марки:

  • Энергия — модели ПН-500, 750, 1000, 5000 — продаются с аккумуляторами и без;
  • Бастион — модели TEPLOCOM или SKAT – возможность работы даже с автомобильными батареями, но непродолжительное время (5 лет гарантии на электронный блок);
  • Леотон, Фантом или Вольтер;
  • General Electric – надежные, но очень дорогие;
  • APC или Eaton – дешевые, долгий срок службы.

Лучше выбирать надежные модели российского производства, по которым производитель отвечает за правильный расчет батарей и выполнение гарантийных обязательств. Модели от Энергия, Бастион или Леотон позволят после правильной установки не беспокоиться о безопасной эксплуатации газового котла и дополнительного оборудования.

Памятка покупателя и несколько советов

Энергия ПН500: цена от 6500 до 7500 рублей

Резюмируем вышеизложенное:

  • выбирать модель нужно не только из финансовых соображений, но и учитывая технические возможности устройства;
  • оптимальное время переключения на электронный блок – 0 мс;
  • ток заряда батарей должен быть порядка 4-10 А, иначе аккумуляторы будут слишком медленно заряжаться;
  • желательно, чтобы сквозная нейтраль присутствовала в схеме электронного блока;
  • мощность онлайн-системы должна быть не меньше 1000 ВА;
  • оперативная и качественная стабилизация сетевого напряжения.

Минусовая температура значительно снижает срок службы батарей, поэтому нужно обеспечить в помещении минимум +4С. Оптимальная температура для работы устройства +15 или 20 С.

Если газовый котел смонтирован в неотапливаемом помещении, лучше вывести ИБП через проводку и установить где-то в теплой комнате, тогда и аккумуляторы прослужат намного дольше, и электроника не будет страдать от низких температур.
