Инверторная система отопления в доме — опыт использования и расходы электричества

Что такое инвертор

Инвертор – это устройство, преобразующее постоянный электрический ток в переменный или повышающий значение напряжения, частоты переменного тока. Необходимость в таком преобразовании возникает при создании приборов и механизмов с чувствительной системой настроек, реагирующих на малейшее изменение параметров среды. Применяются инверторы во многих сферах: электросварка (по сути, сварочный аппарат – это и есть разновидность инвертора), управление электродвигателями и электроприводами, производство кондиционеров и обогревателей и т. д.

Как составная часть прибора, инверторы выглядят по-другому и индивидуального корпуса могут и не иметь.

Популярные производители

Первой предложила инверторную схему нагрева компания Дайкин (Япония)

Изготовителей инверторных обогревателей лишь чуть меньше, чем производителей отопительных приборов. Технология активно используется при выпуске аппаратов как элитного, так и среднего класса.

Daikin

Эта компания первой предложила на рынке инверторные кондиционеры. Сплит-системы работают бесшумно, очищают воздух благодаря многоступенчатой фильтрации. Некоторые модели оснащаются датчиками экономии электроэнергии. Если прибор не фиксирует тепловые объекты, в комнате через 20 минут он автоматически переходит в экономный режим.

Toshiba

Самый популярный бренд. Кондиционеры надежны, практичны, достигают заданной температуры на 25% быстрее, чем любые другие устройства. При этом потребление электроэнергии не повышается.

Разновидности инверторных отопительных котлов

Электрический двухконтурный котел для водоснабжения и отопления дома

Нагревательное оборудование инверторного типа бывает двух видов – промышленное и бытовое. Промышленные котлы имеют внушительные размеры, поскольку внутри стоят объемные теплообменники. Помимо этого система преобразования электротока в них довольно сложная. То же самое касается цилиндрической обмотки. Все это обеспечивает значительную мощность прибора и возможность его использования в производственных целях и для обогрева помещений. При выборе мощности учитывают, что 1 кВт тепловой энергии достаточно для обогрева 2 кубометров производственных помещений.

Бытовые инверторные котлы предназначены для отопления частных домов. Они укомплектованы тороидальной катушкой, которая может получать питание как с общей сети, так и от источников бесперебойного питания. Бытовые агрегаты имеют более компактные размеры и стоят дешевле. Для выбора котла по мощности придерживаются правила, что на обогрев 10 м² помещения высотой не более трех метров достаточно 1 кВт тепловой энергии.

Преобразователь напряжения для отопительного котла виды и особенности

Если для закрытой системы обогрева личного дома применен электрический или котел на газе, то при перебоях в подаче электрической энергии обогрев помещений, естественно, будет прекращен. Во избежание подобного малоприятного явления было изобретено особое устройство — преобразователь напряжения для отопительного котла, которое стабильное напряжение аккумулятора превращает в синусоидальное напряжение 220 вольт с частотой 50 Гц.

Специфики преобразователей напряжения для газовых и электробойлеров

Преобразователь напряжения входит в состав источника бесперебойного питания (ИБН) для энергозависимых систем. ИБН дублируют электрическое питание, чем существенно делают лучше надежность работы оборудования для отопления. Данные устройства аварийного электрического снабжения включаются быстро при снижении уровня или полного отсутствия напряжения.

В системах отопления личных домов используются такие варианты бесперебойников:

• резервные ИБН, которые включаются исключительно при исчезновении или уменьшении ниже конкретного порога напряжения сети 220 в;
• линейно-интерактивные приборы содержат стабилизатор электрического напряжения для хорошей и неопасной работы электронного оборудования котла;
• системы двойного изменения работают регулярно в «online».

При подборе ИБН следует учесть, что преобразователь напряжения для газового водогрея должен обеспечить мощность, достаточную для хорошего функционирования всех потребителей электрической энергии – насос циркуляционный, автоматический блок. Фактически эта мощность как правило не больше 300 Вт с учетом нужного запаса.

Для электробойлеров, разного типа при подборе ИБН, к мощности применяемой блоком автоматики и циркулярными насосами необходимо добавить мощность потребляемую котлом.

Инверторные электрокотлы отопления

Если строго подойти к термину — инверторный отопительный котел, то подобное название отвечает прибору, питание которого выполняется через преобразователь напряжения двойного изменения. Напряжение сети 220 вольт выпрямляется и поступает на преобразователь напряжения, который превращает стабильное напряжение в напряжение высокой частоты в диапазоне 15 – 40 кГц для питания индуктора (обмотки) электрического индукционного котла.

Известны несколько видов индукционных котлов:

1. электромеханические котлы отопления SAV;
2. электромеханические вихревые котлы ВИН.

Электрокотлы SAV подключаются конкретно к электросети, однофазной или трехфазной в зависимости от мощности и схемы подсоединения. Если для увеличения мощности применяется каскадное подсоединения, то каждый прибор подсоединяется к индивидуальной фазе.

Вихревые электромеханические котлы типа ВИН разрабатывались как инверторные отопительные котлы с питанием индуктора высокочастотным напряжением.

Применение высокой частоты дало возможность сделать меньше габариты котла, количество витков индукторной обмотки и уменьшить его вес.

Большинство производителей рекомендуют вихревые котлы ВИН, которые, из-за чего то просят питания 220 v 50 Гц, т. е подобный домашний отопительный котел оказывается модернизированным котлом типа SAV. Назвать его инверторным вихревым прибором типа ВИН нельзя, так как утерян сам принцип – применение высокочастотного напряжения. В сети встречается очень большая путаница с использование терминов и понятий. Доходит даже до прямого обмана. К примеру, предлагается индукционный электробойлер А006. Смотрим его технические данные:

• общаяя мощность ТЕНОВ – 6 кВт;
• ступенчатая регулировка мощности – 3/6.

Уже только такие параметры четко формируют принадлежность котла к ТЭНовым обогревательным приборам.

Не обращая внимания на то, что индукционное оборудование одно из очень экономичных, безопасных и надежных, его широкое внедрение сдерживает цена электрической энергии. Использование ИБН, в его состав входят преобразователи напряжения для отапливания, в условиях неустойчивой сети вполне оправданы, т.к. делают больше надежность контура и предоставляют работу без перебоев. Термин инверторное теплоснабжение можно задействовать исключительно к вихревым индукционным котлам типа ВИН, индуктор которых не прекращает работу от высокочастотного напряжения вырабатываемого преобразователем напряжения.

Отопительные электрические котлы на 220 В

Что нужно учитывать при выборе котла отопления:

• тип строения;
• цену котла;
• стабильность электрических сетей и возможность получить необходимую мощность.

Если оплата за использованные киловатты не пугают, и электрические сети стабильны и позволяют получить необходимую мощность, и в том месте, где проживаете, отсутствует центральное отопление и газ, а также есть проблемы с установкой твердотопливного устройства, то электрокотлы 220В, помогут решить данную проблему.

Выбирают электрокотел 220В по необходимой мощности для отопления помещения определённой площади. Формула расчёта следующая. На 10м2 необходимо 1 кВт мощности электрокотла 220В при высоте потолка до трёх метров.

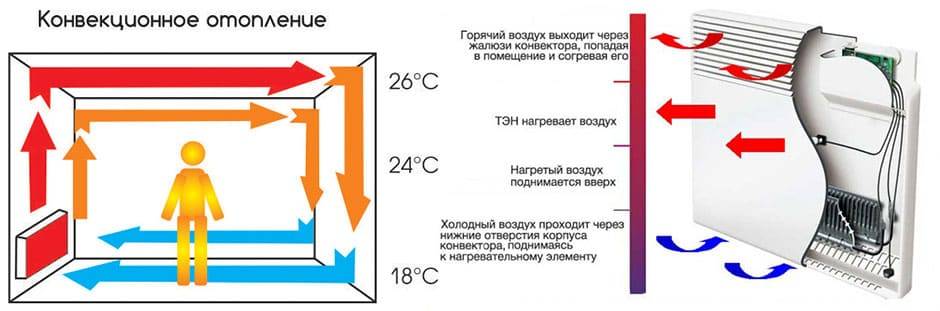

Инверторный обогреватель

Принцип действия

Инвертор, которым оснащен данный вид устройств, преобразует переменный ток в постоянный, изменяя при этом напряжение и частоту. Этот физический процесс называют инвертированием. Инвертор выглядит как генератор с периодическим напряжением. По форме он схож с дискретным сигналом. Инвертирование оказывает сильнейшее влияние на мощность аппарата, а также все электроприборы с ним становятся менее шумными и более экономичными.

Достоинства и недостатки

Данный вид приборов имеет достаточно преимуществ:

• Экономичен. Когда инверторная система аппарата достигает нужного температурного уровня, механизм прибора не отключается, а продолжает работу на низких оборотах. Это приводит к поддерживанию благоприятного климата в комнате. Обогреватель не нуждается в затратах электроэнергии на функции включения и выключения. Во время использования инвертора такое понятие, как «большой ток» для пуска отсутствует. При запуске аппарата ток не больше номинального, что положительно сказывается на сроке эксплуатации всего устройства. Прибору нет надобности постоянно находиться в режиме включения и выключения. Ведь данные циклы значительно сокращают срок службы прибора. По сравнению с обычными приборами экономия электроэнергии составляет около 40%.

• Практичен и производителен. Данный прибор способен греть даже при очень низком температурном режиме, при этом полезное действие выражается высоким коэффициентом. Обогреватель в процессе работы показывает соотношение выделенного тепла к затраченной энергии, обозначается как EER. Данный показатель у аппарата приравнивается к четырем. К примеру, при расходе 250 Вт, вы получаете более 1 кВт тепла. Это является неплохим показателем.
• Обогреватель при эксплуатации имеет высокие характеристики безопасности и экологичности.
• Работа осуществляется с низким уровнем шума, это связано со снижением скорости вращения при неполной нагрузке. Вне сомнения, данный показатель позитивно влияет на жизнь потребителя.

Большое количество достоинств у прибора не лишает его недостатков, но он всего один. Это немалая стоимость обогревателя по сравнению с другими аналогичными приборами.

Использование в системах отопления

Применять инверторное отопление можно без разрешительных документов

Обычный газовый котел в наши дни с легкостью заменяется инверторным обогревателем. Тогда работа системы отопления с внедренным инверторным аппаратом будет заключаться в следующем: проходя через обогреватель, электроэнергия поступает в котел. При этом инверторный котел постоянно вырабатывает индукционный ток. Если возникнет ситуация отключения электричества, котел будет продолжать свою работу от аккумулятора. Обогреватель включает магнитную часть и теплообменник.

Примеры конструкций самодельных вариантов

Вариант #1 — Пластиковые трубы+сварочный инвертор

Имея некоторые знания в области физики и владея кусачками, можно собрать элементарную индукционную модель самостоятельно.

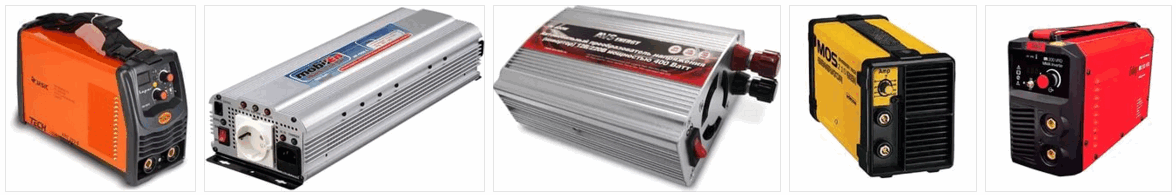

Для этого необходимо приобрести уже готовый сварочный инвертор, высокочастотный, с плавной регулировкой тока и мощностью 15 ампер, хотя для обогрева лучше выбрать более мощный аппарат. Катанка из нержавеющей стали или просто отрезки стальной проволоки подойдут в качестве нагреваемого элемента. Длина отрезков – около 50 мм, при диаметре 7 мм.

Медную проволоку можно приобрести в магазине. Обмотку со старых катушек лучше не использовать

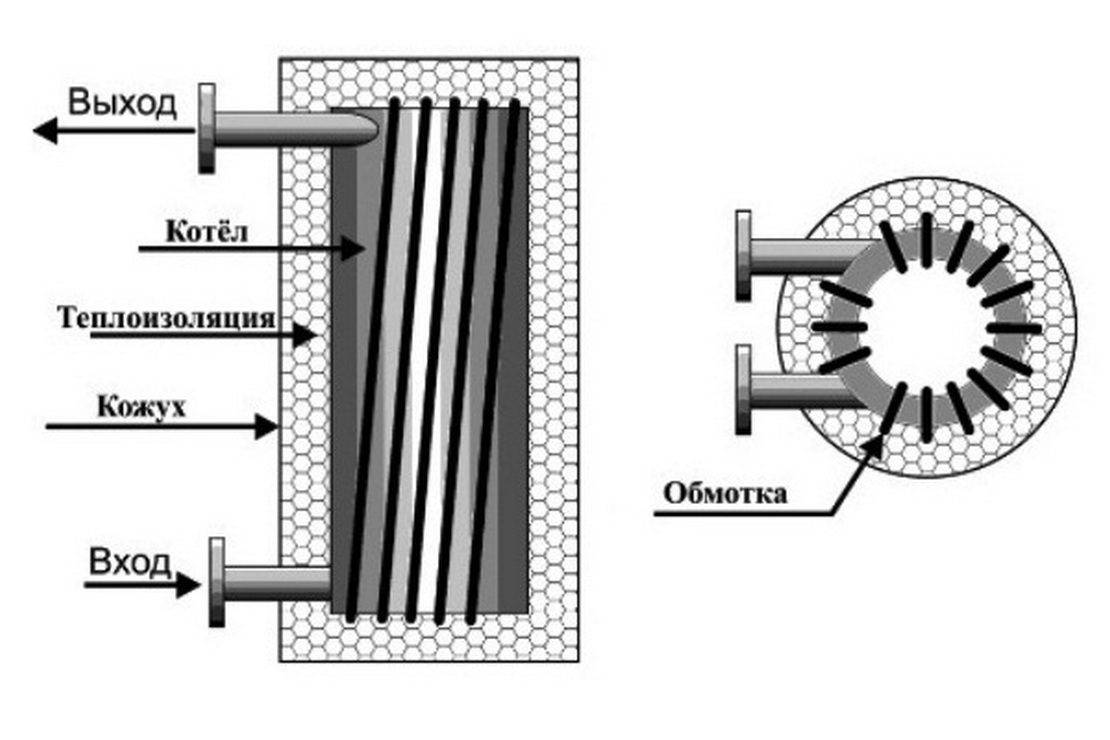

Корпус (основа индукционной катушки) будет одновременно частью трубопровода, поэтому для его изготовления подойдет пластиковая труба, обязательно с толстыми стенками, внутренний диаметр которой немного менее 50 мм. К корпусу крепят два патрубка для поступления холодного и отдачи нагретого теплоносителя.

Внутреннее пространство полностью заполняют отрезками проволоки, с обоих концов закрыв металлической сеткой, чтобы они не рассыпались. Индукционная катушка изготавливается следующим способом: вокруг уже готовой пластиковой трубы аккуратно наматывают эмалированный медный провод – примерно 90 витков.

Самодельное устройство необходимо подключить к сети. Из установленного трубопровода вырезают участок трубы, а вместо него ставят самодельный индукционный котел. Его соединяют с инвертором и запускают воду.

Индукционный отопительный котел располагается вместе с остальным оборудованием — в бойлерной

Важно заметить, что индукционные котлы отопления работают только при наличии в системе теплоносителя, без него пластиковый корпус расплавится

Вариант #2 — конструкция с трансформатором

Для изготовления данного агрегата потребуется аппарат для сварки, а также трансформатор (трехфазный) с возможностью фиксации.

Необходимо сварить две трубы так, чтобы они в разрезе были похожи на бублик

Данная конструкция выполняет и проводниковую, и нагревательную функции. Затем наматывают обмотку, прямо на корпус котла, чтобы он работал более эффективно, несмотря на малый вес и размеры. Схема нагрева теплоносителя стандартна: он получает тепловую энергию при контакте с обмоткой.

Как и более простой вариант, сложная модель оборудуется двумя патрубками – для входа холодного теплоносителя и выхода нагретого

Наличие защитного кожуха поможет исключить потери тепловой энергии. Кожух также можно сделать самостоятельно.

ВИН-котлы отопления

Вин-котёл – это агрегат для оборудования жилья системой отопления и, в зависимости от модели, горячего водоснабжения. Устройство работает на электричестве и для нагрева воды использует известное более 100 лет явление электромагнитной индукции, открытое Фарадеем.

Упрощённо водонагревательный котёл представляет собой установленный вертикально металлический корпус цилиндрической формы, оборудованный двумя фитингами для входа-выхода воды. Внутри корпуса расположена первичная обмотка (катушка) – витки изолированного проводника, на концы которого подаётся напряжение. В катушку без контакта с ней помещена вторичная обмотка (сердечник), которой является участок трубы самой системы отопления с теплоносителем.

При подаче напряжения на концы первичной обмотки вокруг катушки индуцируется электромагнитное поле, которое вызывает образование в верхних слоях сердечника вихревых токов Фуко, разогревающих его поверхность с последующей передачей этого тепла теплоносителю.

От SAV-устройств ВИН-котёл отличается тем, что на концы первичной обмотки подаётся ток, частота которого в несколько раз повышена индуктором, входящим в конструкцию агрегата. Высокая частота электрического тока вызывает возникновение вокруг первичной обмотки электромагнитного поля большего значения напряжённости, которое, соответственно, обуславливает появление во вторичной обмотке вихревых потоков большей мощности.

Первичная и вторичная обмотки ВИН-агрегата изготавливаются из различных ферросплавов с разными по величине значениями собственного магнитного поля. Эти магнитные поля, взаимодействуя с индуцированным электрическим полем, способствуют нагреву сердечника.Таким образом, совокупность перечисленных факторов повышает интенсивность нагрева верхних слоёв вторичной обмотки, но уменьшает его глубину, ускоряя процесс передачи тепла теплоносителю и сокращая время выхода системы отопления на заданную мощность.

Более совершенная конструкция ВИН-котлов обуславливает более высокую по сравнению с другими индукционными устройствами цену.

Отличия инверторного кондиционера от обычного

Больший срок службы. Компрессор не испытывает нагрузок при постоянном включении. Он медленнее изнашивается, а это – сердце любого кондиционера.

Стоит дороже. В инверторном сплите есть дополнительный блок – инвертор. Соответственно, он не может стоить как обычная, неинверторная модель. Но разрыв цен с каждым годом сокращается.

Меньшее потребление электроэнергии. В инверторном кондиционере нет пусковых токов, необходимых для запуска компрессора. Они могут существенно влиять на расход электроэнергии. COP инверторных кондиционеров выше за счет размеров и объемов испарителя и конденсатора.

Точное поддержание температуры. В помещении температура будет колебаться в пределах 0,5-1 градуса. У старт-стоп систем этот диапазон в пределах 2-4 градуса.

Про это мало кто вам скажет

Небольшие перепады температуры незаметны. Но ваш организм реагирует на них. Если стало чуть прохладнее – метаболизм ускоряется, ваше тело начинает вырабатывать больше тепла. Если стало теплее – процессы замедляются, но не сразу.

Это небольшой, но все же стресс. В основном он безвреден, но у некоторых людей может стать причиной усталости, недомоганий, понижения жизненного тонуса. Если вы метеозависимы, или в семье есть маленькие дети, старт-стоп кондиционер – плохой вариант.

Быстрый нагрев и охлаждения. При первом включении прогревает или охлаждает помещение быстрее чем обычный on/off кондиционер.

Нет скачков напряжения в сети. Для включения компрессора не инверторного кондиционера нужен пусковой ток большой силы. Из-за этого могут быть перепады напряжения, оно может падать до 170В. Инверторная система запускает компрессор только один раз при включении.

Дорогой ремонт. Для определения поломки нужно больше времени. Некоторые запчасти сложно достать, они дорого стоят. Ремонт должен выполнять специалист, разбирающийся в электронике.

Широкий диапазон рабочих температур. Когда обычный кондиционер не справляется, инверторный может работать. При этом его COP всегда будет больше 1. Он даст больше тепла или холода, чем потратит электроэнергии.

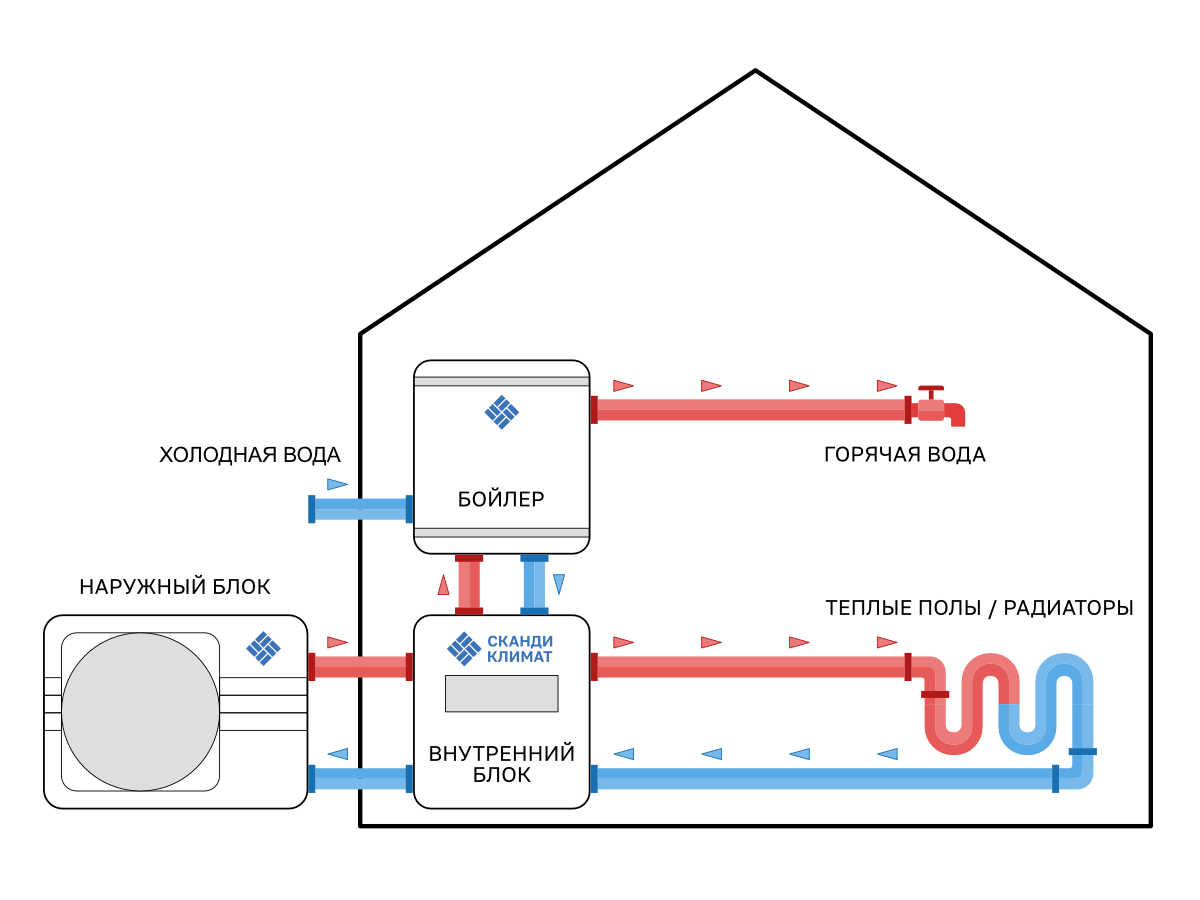

Тепловые насосы с обычными и инверторными компрессорами

Тепловые насосы с обычными компрессорами, работающими на «вкл/выкл» производят в большинстве случаев избыточное тепло, которое часто требует использования дополнительного буферного резервуара для воды-теплоносителя. Это связано с необходимостью поддержания компрессором минимального давления в тепловой системе во время работы. Инверторные компрессоры используются в современных тепловых насосах типа воздух/вода и позволяют регулировать мощность нагрева (и охлаждения) теплового насоса.

Спрос на тепло для отопления здания уменьшается при высоких температурах окружающей среды, что, в свою очередь, увеличивает мощность теплового насоса, в результате чего появляется избыточное тепло. Инвертор компрессора теплового насоса сводит к минимуму количество избыточного тепла и позволяет определит двухвалентную точку, в которой повышенный спрос на тепло должен быть дополнен дополнительным источником тепла (например, электрическим нагревателем, бойлером и т.д.). Контроль температуры отопительной воды на выходе инвертора компрессора теплового насоса является гораздо более точным, чем в случае использования стандартного компрессора «ON/OFF», который влияет на тепловой комфорт внутри здания, но, прежде всего, на повышение эффективности теплового насоса.

Более высокая эффективность работы достигается благодаря работе теплового насоса на более низкой частоте напряжения, низкой рабочей температурой и низком сопротивлении потока в системе охлаждения на низких скоростях потока хладагента. Нет необходимости в буферной емкости, так как отсутствует избыток тепла. При использовании инверторов продлевается срок службы компрессора (меньшее число пусков по сравнению с компрессором «ON/OFF»). Для утепления здания и уменьшения теплопотерь можно использовать алюминиевые композитные панели Алюкобонд компании «Grossbond» или аналогичные по техническим характеристикам. Геотермальные тепловые насосы используют трубы, которые проложены в грунте или опущены в скважины для извлечения тепла из земли. Это тепло может затем использоваться для нагрева радиаторов, напольного отопления, горячего водоснабжения (ГВС) или подачи теплого воздуха.

Тепловые насосы с обычными и инверторными компрессорами

из категории » Тепловые насосы » в сервисах:

Просто нажмите на кнопку нужного Вам сервиса и данная статья будет сохранена.

Принцип работы индукционного котла

Основа принципа работы котла – создание из электрической энергии тепловую. Действие электромагнитной индукции состоит в следующем – через катушку, обмотанную проволокой, пропускаем ток, вокруг этой намотки возникает электромагнитное поле. Помещенный в катушку металлический сердечник (имеющий свойство притягиваться магнитом) начнет быстро нагреваться.

Механизм генератора тепла: это электрический индуктор, состоящий из первичной, вторичной обмотки и сердечника. Перерабатывая электроэнергию в вихревые токи, первичная обмотка направляет электрополе на вторичную обмотку, которая в свою очередь передает энергию носителю. Под влиянием электромагнитного поля, в корпусе и сердечнике образуются вихревые токи. Они разогревают металл. Вода забирает тепло от сердечника и распространяет его по зданию.

Работа индукционной плиты основана на том же принципе. Такие плитки гораздо экономичнее, по сравнению с обычными электроплитами. Это достигается путем, отсутствия потери тепла, при передаче тепла от нагревателя, к посуде. Маркетологи на сегодняшний день обозначают индукционные котлы отопления, как передовые разработки, созданные на новом принципе. Но на сома деле – это не совсем так. Индуктивные принципы применяются с прошлого века для плавильных печей. Также не используются никакие новые материалы для изготовления котлов.

Индукционные варианты более безопасны, по сравнению с другими отопительными котлами, в обслуживании практически не нуждаются. Они не содержат динамических деталей, и как следствие, не имеют механического износа. При достаточном охлаждении, срок службы катушки не ограничен. Отдельного помещения такие котлы не требуют. По сравнению с газовыми котлами, практически не нуждаются в профилактических работах.

Преимущества индукционного котла:

• Постоянная циркуляция теплоносителя;
• Отсутствие нагревательных элементов;
• Бесшумность.

Индуктивный электрокотел способен обогреть не только площадь небольшого частного дома, но и производственные помещения, при этом не нужно больших затрат на монтаж и обслуживание. Представленные на рынке индукционные котлы отопления не из дешевых. Причина в датчиках системы. Инвертор, применяемый в системе управления, повышает стоимость котла отопления.

Нюансы, которые следует учитывать при установке

Применять инверторные котлы можно в напорных и самотечных отопительных системах. Так как скорость нагрева теплоносителя высокая, то следует установить устройство, которое будет дозировать подачу воды в систему трубопроводов. Следовательно, увеличится эффективность прибора и снизится необходимость в новой подогретой жидкости.

Перед тем как начать устройство системы необходимо проверить подходит ли существующая электропроводка для подключения нового отопительного оборудования. Если же электропроводка не соответствует, то нужно заменить провода на новые, которые имеют большее сечение.

В трехфазной электросети необходимо провести еще кабели от общей сети. Если в системе случится резкий перепад напряжение, то специальный защитный блок остановит работу оборудования. Поэтому его обязательно нужно установить.

Перед установкой инверторного котла отопления следует не забыть о некоторых моментах:

• О заземлении оборудования;
• Расположить котел необходимо на требуемом расстоянии от мебели и других предметов в доме;
• В отопительной системе должен быть устроен специальный воздуховыпускной клапан;
• Если ваша система не безнапорная, то необходимо установить расширительный бак. Он нужен для циркуляции насоса и для компенсирования расширения теплоносителя.

При использовании GSM- модуля или специального электронного программатора можно обеспечивать комфортную атмосферу в доме, даже при длительном отсутствии. Такой вариант отлично подходит для тех, кто приезжает в загородный дом только на выходные.

Преимущества и недостатки

Печи, работающие на дровах и электричестве, в сравнении с обычными приборами, использующими только один вид топлива, имеют массу преимуществ. Такие агрегаты более:

• универсальны. Могут работать на одном из двух видов топлива, например, в отсутствие дров или планового отключения электроэнергии;
• экономичны. Дрова и электроэнергия относятся к самым доступным видам топлива, к тому же в подобной печи хорошо горит не только древесина, но уголь, паллеты из опилок и щепа;
• эффективны. Электро-дровяные печи для дома с водяным отоплением обладают продуманной конструкцией, благодаря которой обеспечивается высокая теплоотдача с минимальными потерями тепла;
• долговечны. При правильной эксплуатации такой прибор прослужит не менее 25 лет;
• автоматизированы. Нет необходимости осуществлять постоянный контроль за процессом — эти функции выполняет автоматика.

В качестве недостатков следует отметить следующие факторы:

• значительный вес. Вес чугунных печей может составлять несколько сотен килограмм, поэтому потребуются дополнительные затраты на усиление основания пола;
• высокая стоимость. Печи комбинированного типа стоят на 25 — 40% дороже аналогичных изделий работающих на одном виде топлива;
• дорогой монтаж и сервисный ремонт, что объясняется более сложной конструкцией подобных приборов;
• ограничения по мощности электрической части. Мощность ТЭНов не должна превышать мощности дровяной камеры.

Применение инверторов в отоплении

При производстве нагревательных приборов инверторы используются в качестве устройства, позволяющего выполнить точную предварительную настройку или регулировку уже в процессе эксплуатации агрегата.

Высокотехнологичные электрические приборы отопления, не имеющие в конструкции ТЭНов, ламп, нитей и спиралей нагрева, обязательно включают в себя инверторы, как устройства повышения функциональности и эффективности отопительного агрегата. К таким средствам отопления относятся вихревые индукционные нагреватели (ВИН) и инверторные кондиционеры. Оба этих прибора произошли от своих менее совершенных предшественников: ВИН – от индукционных котлов типа SAV, инверторные сплит-системы – от обычных систем кондиционирования.*

Строение

Такой электрокотел имеет очень простую конструкцию. Она представлена тремя контурами, которые вложены друг в друга.

1. Внутренний. Он представляет собой герметичную емкость в виде цилиндра, в котором происходит нагрев воды. В отличие от ТЭНовых или электродных электрокотлов внутри емкости инверторного устройства кроме воды или иного вида теплоносителя нет ничего. Контур имеет два патрубка. Один предназначен для подачи нагретого антифриза или воды в отопительную сеть, другой возвращает охлажденный теплоноситель из отопительной системы.
2. Средний контур. Он является электрической индукционной катушкой. Она обмотана вокруг бака с водой. Все электрические провода катушки являются изолированными, поэтому электрический ток никуда не передается. Стоит сказать, что в катушку поступает высокочастотный ток. Обмотка катушки может быть цилиндрической или тороидальной. Второй вариант представлен двумя сделанными из ферромагнитной стали трубами и обмотанными вокруг них проводами. Трубы находятся вверху и внизу котла, а также внутри каждого витка. Тороидальная катушка имеет больший КПД и меньший вес.
3. Внешний контур. Он является корпусом с теплоизоляцией. Благодаря ему устраняется случайный контакт человека с проводами, а также устраняется возможность утечки тепла из котла. Последняя особенность достигается благодаря применению теплоизоляции.

Стоит добавить, что в состав также входит:

1. Электрический преобразователь. Его задачей является приведение электрического тока к таким характеристикам, которые необходимы для правильной работы индукционной катушки. Инверторы для котла подают на катушку ток с частотой, достигающей 20 кГц.
2. Термодатчик.
3. Электронная схема управления.

Что такое инверторные котлы отопления?

Стандартный электрокотел работает от ТЭНов, размещенных внутри корпуса. Теплоноситель получает тепло, которое потом передает приборам сети. Мощность электронагревателей определяет режим прогрева теплоносителя. А инверторный котел отопления работает по принципу магнитной индукции – вода или другой теплоноситель не соприкасается с нагревателем, поэтому приборы отличаются внушительным сроком службы.

Индуктор нужен для преобразования постоянного тока, поступающего из сети, в переменный. Оборудование устанавливается в самотечные, напорные системы отопления, прибор повышает скорость нагрева теплоносителя, поэтому требуется монтаж агрегата дозирования подачи жидкости для снижения потребности прибора в нагретой субстанции и повышения эффективности модели.

Устройство и принцип работы инверторного котла

Конструкция оборудования выглядит как трехконтурная схема, в которой все контуры вложены друг в друга:

1. Внешний контур представляет собой корпус с материалом для теплоизоляции. Оболочка нужна для предупреждения утечки тепла и предотвращения контакта пользователя с проводами.
2. Средний – это индукционная катушка, обмотанная вокруг внутреннего контура. Изоляция намотки ограничивает передачу высокочастотного тока, вся масса поступает только на провода. Катушка может быть выполнена в цилиндрической или тороидальной форме Тороидальная форма – это две трубы, изготовленные из ферромагнитного стального сплава и обмотанные проводами. Трубы расположены внизу и вверху каждого витка. Масса тороидальной катушки ниже, чем у цилиндрической, но КПД выше.
3. Внутренний корпус – это герметичный цилиндр, внутри которого нагревается теплоноситель. От цилиндра отходят два патрубка – один для транспортировки воды в контур сети, второй – для обратного поступления жидкости для прогревания.

В схему включен инвертор (преобразователь тока), термодатчик и автоматическая электронная система управления. Принцип работы не отличается сложностью – при поступлении сетевого тока инвертор преобразует постоянную энергию в переменную, затем посредством магнитного поля генерируется индукционный ток, который используется для работы котла и нагрева воды.

Преимущества и недостатки

В инверторном отопительном котле можно выделить следующие преимущества:

1. Так как нагревательный элемент не контактирует напрямую с водой, то требования к химическим свойствам носителя тепла занижены. В качестве нагревательного элемента в инверторном котле выступает обмотка. Химический состав теплоносителя зависит только от свойств труб и радиаторов.
2. Высокие эксплуатационные характеристики высокие. Так как отсутствуют нагревательные элементы.
3. Если в отопительной системе устроен центробежный насос, то скорость нагрева теплоносителя станет выше.

Но в инверторных котлах есть несколько недостатков:

1. Необходимость устройства сложной электронной системы управления. Она нужна для регулировки мощности оборудования.
2. Высокая стоимость. Тэновые котлы стоят намного дешевле.
3. Котел имеет большой вес и размеры. Для того чтобы отапливать помещение с большой площадью необходимо использовать большую камеру теплообмена. А также количество витков в катушке должно быть увеличено.

Но, несмотря на несущественные минусы, такие котлы все больше набирают свою популярность.

Выбираем инвертор

При выборе электрического обогревателя для дома убедитесь, что прибор безопасен

Обратите внимание на провода. Главные критерии – качество и устойчивость к перепадам напряжения

Обязательно, чтобы на приборе стояла маркировка СЕ. Ее наличие подтверждает, что обогреватель был изготовлен в соответствии с европейскими стандартами.

Для небольшой комнаты подойдет компактный инверторный обогреватель. Мощность прибора рассчитывается по формуле: на 1 квадратный метр требуется 100 Вт мощности.

Выбирайте конвектор с электронной системой управления. Это позволит задать точную температуру и управлять прибором на расстоянии (зависит от модели).

Toshiba RAS-07EKV-EE/RAS-07EAV-EE – качество и надёжность

Установка инверторного кондиционера из модельного ряда EKV обеспечит теплом помещения площадью до 20 кв. м. Дизайн модели позволяет ей неплохо смотреться в любом интерьере. Невысокий уровень создаваемого при работе шума не мешает даже в ночное время.

Для повышения удобства обслуживания панель прибора сделана гладкой. А работа как внутреннего, так и наружного блока практически бесшумная. Уровень шума в обслуживаемом помещении не превышает 26 дБ.

Среди других особенностей модели – наличие самоочистки поддона и несколько рабочих режимов. В экономичном кондиционер потребляет не больше 200 Вт, в обычном – 550 Вт. Есть возможность автоматического запуска, работа в режиме осушения, турборежим для быстрого нагрева или охлаждения.

Заключение

В последнее время наибольшим спросом стали пользоваться дома площадью до 150-200 кв.м. Они дешевле в строительстве, в содержании, в налогах. Меняется не только потребительский спрос в пользу компактных домов, меняется сам подход к построению систем отопления. Если нет альтернативы электрическому отоплению, или большой срок окупаемости подключения магистрального газа (до 15 лет), то наиболее рациональным решением является инверторная система отопления, имеющая ряд несомненных преимуществ по сравнению с электрическим котлом: дешевле оборудование и монтаж (в 3 раза), экономичнее энергопотребление (до 40%), проще в обслуживании, комфортнее в пользовании.
