Устройство и принцип работы солнечной батареи: схема и комплектующие, история создания

Как полупроводники вырабатывают электричество?

Полупроводник является материалом, в атомах которого либо есть лишние электроны (n-тип), либо их не хватает (p-тип). То есть полупроводник состоит из двух слоев с разной проводимостью.

В качестве катода в такой схеме используется n-слой. Анодом является p-слой. То есть электроны из первого слоя могут переходить во второй. Переход происходит за счет выбивания электронов фотонами света. Один фотон выбивает один электрон. После этого они, проходя через аккумулятор, попадают обратно в n-слой и все идет по кругу.

Когда энергия выработана, все начинается по кругу, а свет всегда горит.

В современных солнечных панелях в качестве полупроводника используется кремний, а начиналось все с селена. Селен показал крайне низкий КПД — не более одного процента — и ему сразу стали искать замену. Сейчас кремний в целом удовлетворяет требования промышленности, но есть у него и один существенный минус.

Обработка и очистка кремния для приведения его к тому виду, в котором его можно будет использовать, является достаточно затратной процедурой. Чтобы снизить стоимость производства, проводят эксперименты с его альтернативами — медью, индием, галием и кадмием.

Крупнейшие производители солнечных батарей

Мировыми лидерами среди производителей являются китайские заводы, такие как Suntech, Yingli, Trina Solar.

Также не сдают позиции США- First Solar и японская компания Sharp, с ее солнечным подразделением Sharp Solar.

Все эти компании имеют большие заводы, лаборатории разработки и испытаний произведенных модулей.

Американская компания First Solar кроме производства принимает активное участие в проектировании и строительстве крупнейших солнечных станций в Америке. Например инженеры этой компании спроектировали мощнейшую в мире СЭС Агуа-Калиенте, которая находится в штате Аризона.

В Украине также наметилась положительная тенденция для солнечной энергетики. Самой крупной станцией считается СЭС «Перово» расположенная в Крыму общая мощность которой 105,56 МВт. Построена австрийской компании производителем солнечных панелей Activ Solar.

Крупная китайская компания Suntech известна тем, что готовила к летней Олимпиаде-2008 футбольный стадион под названием «Птичье гнездо» в Пекине. Вырабатываемая на протяжении дня с помощью солнечных батарей электроэнергия аккумулируется, а затем используется для освещения стадиона, полива травы на футбольном поле и работы телекоммуникационного оборудования.

Все дело в кремнии

Солнечные батареи состоят из ячеек меньшего размера – фотоэлементов, которые сделаны из кремния.

Солнечная панель состоит из нескольких фотоэлементов.

Важно. Кремний – наиболее распространенный полупроводник на Земле (около 30% всей земной коры). Кремний располагается между двумя токопроводящими слоями

Кремний располагается между двумя токопроводящими слоями.

«Сэндвич» из кремния и токопроводящих слоев

Каждый атом кремния соединен с соседними четырьмя сильными связями, которые удерживают электроны на месте, поэтому так ток течь не может.

Структура атомов кремния

Для того, чтобы получить ток используют два различных слоя кремния:

  • Кремний N-типа имеет избыток электронов
  • Кремний Р-типа – дополнительные места для электронов (дырки)

Кремний Р и N типа

Там, где соединяются два типа кремния, электроны могут перемещаться через Р-N переход, оставляя положительный заряд на одной стороне и отрицательный на другой.

Чтобы это было легче представить, лучше думать о свете, как о потоке частиц (фотонов), которые ударяются о нашу ячейку настолько сильно, что выбивает электрон из его связи, оставляя дырку. Отрицательно заряженный электрон и место положительно заряженной дырки теперь могут свободно перемещаться, но т.к. мы имеем электрическое поле на Р-N переходе, они движутся только в одном направлении. Электрон – в сторону N-проводника, дырка стремится на Р — сторону пластины.

После «освобождения» электрон стремится к проводнику

Все электроны собираются металлическими проводниками вверху ячейки и уходят во внешнюю сеть, питая токоприемники, аккумуляторы для солнечных батарей или электрический стул для хомяка . После проведенной работы электроны возвращаются к обратной стороне пластины и занимают места в тех самых «дырках».

Стандартная пластина, 150х150 мм номинально вырабатывает только 0,5 вольта, но если объединить их в одну большую панель, то можно получить бо́льшую мощность и вольтаж. Для зарядки мобильника нужно объединить 12 таких пластин. Для питания дома нужно затратить гораздо больше пластин и панелей.

Благодаря тому, что в фотоэлементах единственной подвижной частью являются электроны, солнечные панели не нуждаются в обслуживании и могут служить 20-25 лет не изнашиваясь и не ломаясь.

Почему так важна эффективность?

Большое значение эффективность приобретает при расчёте площади, которую вы можете использовать под систему солнечных батарей. При сопоставимых размерах описанных модулей от Amerisolar AS–6P30 280W (1.63 квадратных метра) и NeOn 340 W от LG (1.71 квадратных метра), разница в мощности на один квадратный метр на выходе будет составлять 15.6%. С одной стороны, это может показаться не очень эффективным, учитывая разницу в цене более чем в два раза, но в случае с ограниченным пространством или более агрессивной внешней средой, возможно, сдвинет ваш выбор в пользу этого известного производителя.

Увеличенный коэффициент полезного действия подчеркивает не только эффективность технологии изготовления, но и качественные материалы, используемые при изготовлении. Это сможет сказаться на сроках работы устройств, на устойчивость панелей к так называемой деградации. Не стоит забывать также и про гарантийные обязательства производителя. Имея представительства и гарантийные сервисы почти во всех уголках мира — LG сможет похвастаться более лояльным подходом к клиентам и выполнением своих обязательств.

Схема подключения батареи к контроллерам и аккумуляторам

Как устроены солнечные батареи и из чего они состоят, мы выяснили. Теперь поговорим о практическом использовании. Сама по себе солнечная панель малополезна. Она выдает не особо высокое напряжение, которое, кроме того, постоянно меняется. Пасмурно – напряжение одно, солнечно – другое. Набежала тучка – получили скачок.

Далее, солнечная панель выдает постоянный ток, в то время как большинство бытовых приборов работает на переменном. Ну и, конечно, солнечные батареи абсолютно бесполезны ночью. Чтобы получить от такого источника какую-то пользу, необходимо энергию запасти и преобразовать до нужных значений. То есть нужно построить солнечную электростанцию.

В качестве накопителя энергии очень удобно использовать обыкновенные автомобильные аккумуляторы. Они идеально подходят по напряжению и легко подбираются по емкости. Кроме того, что батарея будет запасать энергию, она дополнительно стабилизирует напряжение. Упало оно на панели – потребитель будет получать питание от аккумулятора. Поднялось – панель будет питать потребители и одновременно заряжать АКБ.

Преобразование постоянного напряжения батареи в переменное 220 В несложно сделать при помощи так называемого инвертора (преобразователя). Сегодня таких устройств самой разной мощности и стоимости полные прилавки.

Но нельзя просто взять и подключить панель к аккумулятору. Ведь заряжать АКБ нужно определенным током и нельзя допускать ее перезарядки. Поэтому нам понадобится еще один узел – контроллер заряда АКБ. Он самостоятельно будет выдерживать зарядный ток и отключит АКБ от панели, если она полностью заряжена или панель не в состоянии обеспечить необходимое напряжение.

Купить такой прибор тоже не проблема, причем есть совсем недорогие модели, хотя при желании можно взять устройство с целым набором дополнительных функций: вольтметром, таймером, собственным преобразователем и т. д. Ну и цена, конечно, будет соответствующей. Что касается схемы соединения всех узлов, то она довольно проста.

Особых пояснений она не требует. Напряжение с панели поступает на контроллер, который заряжает аккумулятор и питает низковольтную нагрузку (не все модели). Аккумулятор же, в свою очередь, питает преобразователь, если энергии солнечной панели для этих целей недостаточно.

Виды и особенности СБ

Классификация СБ по типу использования выглядит следующим образом:

  • Фотоэлектрические преобразователи (ФЭП). Это полупроводниковые конфигурации, преобразовывающие солнечную энергию в электрический ток. Солнечной батареей называется комплекс таких преобразователей.
  • Гелиоэлектростанции (ГЕЭС). Эти установки при помощи полученной энергии от солнца приводят в действие турбинную, паровую технику.
  • Солнечные коллекторы (СК). Это обогревательные приборы, используемые для независимого отопления жилых домов, подачи горячей воды.

Существуют следующие виды солнечных батарей, которые различаются по принципу расположения атомов в кремниевой пластине:

  • монокристаллическое солнечные элементы изготавливают из чистого кремния. Из расплава этого материала забирается семя, из которого произрастает монокристалл. Полученный стержень делят на пластины толщиной до 0,4 мм. Образуются специальные ячейки, которых должно быть не менее 36 штук. Монокристаллические батареи пользуются популярностью, так как обладают высоким КПД – 19%.
  • поликристаллические элементы состоят из кремния, который получают при помощи химической реакции, происходящей в процессе медленного охлаждения кремниевого расплава. В отличие от монокристаллического способа получение солнечных элементов таким образом более экономично. КПД таких элементов составляет 10%.
  • аморфные элементы. Пленка из расплавленного кремния наносится на основу. Затем конструкцию покрывают дополнительной защитой. Такие элементы называют тонкопленочные солнечные батареи. Коэффициент полезного действия этой установки слишком мал, в сравнении с кристаллическими элементами. Но такой вид СБ самый дешевый.

Использование солнечных батарей рассматривается в качестве альтернативного способа получения электрического тока

Сегодня этому методу уделяется пристальное внимание потому что энергия солнца неиссякаема. Чтобы правильно рассчитать солнечные батареи для дома нужно учесть такие факторы, как средний объем электропотребления в доме, вид используемых батарей и т. д

Мощность СБ полностью зависит от размера и качества используемого фотоэлемента. Преимущество такого устройства в его полной безопасности для внешней среды

д. Мощность СБ полностью зависит от размера и качества используемого фотоэлемента. Преимущество такого устройства в его полной безопасности для внешней среды.

Чтобы произвести , время их работы и общую мощность. Узнать эти данные можно из сопроводительной документации к технике. Суточное потребление электроэнергии холодильником составляет 1 000 Вт, телевизор 100 Вт в час, компьютер – 60 Вт в час. Для удобства расчета составляют таблицу. В нее вносят все приборы, потребляющие электроэнергию, их мощность, часы работы в сутки и месяц. Таблица поможет произвести более точный расчет.

Мощность СБ напрямую зависит от размера и количества панелей

Для каждого прибора рассчитывается общая расходуемая мощность путем умножения количества рабочих часов на номинальную мощность. Сложив вместе мощность всех потребителей энергии получаем итоговую мощность СБ. Солнечные аккумуляторы имеют определенную емкость. Обязательно должно быть просчитано время нахождения батареи на солнце для определения этого параметра. Например, в Центральном регионе России один метр СБ производит в среднем 450 Ватт электричества в сутки.

Как самостоятельно выбрать солнечные батареи для дома

При выборе солнечных панелей необходимо ориентироваться (в общем) на следующие критерии:

  • мощность (рассчитывается для каждого индивидуально) и КПД;
  • категорию качества;
  • нужный вариант энергообеспечения дома (режим работы электростанции);
  • число солнечных дней по региону (позволяет определиться с периодом окупаемости и эффективностью гелиопанели);
  • срок эксплуатации и гарантийного обслуживания;
  • размер имеющейся площади под монтаж батарей.

Гелиопанели по качеству делятся на 4 уровня, которые отличаются долговечностью:

  1. Grade A – высококачественные. Они теряют не больше 5 % от мощности с течением времени .
  2. Grade В – среднего качества. Теряют до 30 % первоначальной мощности.
  3. Grade В – низкокачественные. Мощность снижается на 30 и более процентов.
  4. Grade D – это поломанные фотоэлементы. Идут (главным образом )на переплавку.

Предпочтение желательно отдавать классу Grade А. Но стоят такие модули дорого.

Солнечная электростанция может понадобиться для работы в таких режимах:

  1. Аварийном (на время сбоев в сетевом электроснабжении). Для выбора панели нужно будет подсчитать потребление электроприборов, необходимых при отключении подачи энергии.
  2. Базовом (полная замена питания от сети). Понадобится провести расчет суточного потребления.
  3. Дневном.
  4. В режиме обеспечения работы только некоторых электроприборов.

В зависимости от необходимого режима работы находится комплектация электростанции по требуемому оборудованию и его характеристикам. Что значительным образом отображается на затратах.

Число солнечных дней можно узнать из карты освещенности. Их может оказаться недостаточно для выработки системой необходимого количества энергии, ее окупаемости.

Как добиться максимальной эффективности

При покупке солнечных батарей для дома очень важно подобрать конструкцию, которая сможет обеспечить жилище электроэнергией достаточной мощности. Считается, что эффективность солнечных батарей в пасмурную погоду составляет приблизительно 40 Вт на 1 квадратный метр за час

В действительности, в облачную погоду мощность света на уровне земли составляет приблизительно 200 Вт на квадратный метр, но 40 % солнечного света – это инфракрасное излучение, к которому солнечные батареи не восприимчивы. Также стоит учитывать, что КПД батареи редко превышает 25 %.

Иногда энергия от интенсивного солнечного света может достигать 500 Вт на квадратный метр, но при расчетах стоит учитывать минимальные показатели, что позволит сделать систему автономного электроснабжения бесперебойной.

Каждый день солнце светит в среднем по 9 часов, если брать среднегодовой показатель. За один день квадратный метр поверхности преобразователя способен выработать 1 киловатт электроэнергии. Если за сутки жильцами дома израсходуется приблизительно 20 киловатт электроэнергии, то минимальная площадь солнечных панелей должна составлять приблизительно 40 квадратных метров.

Однако, такой показатель потребления электроэнергии на практике встречается редко. Как правило, жильцы израсходуют до 10 кВТ в сутки.

Если говорить о том, работают ли солнечные батареи зимой, то стоит помнить, что в данную пору года сильно снижается длительность светового дня, но, если обеспечить систему мощными аккумуляторами, то получаемой за день энергии должно быть достаточно с учетом наличия резервного аккумулятора.

При подборе солнечной батареи очень важно обращать внимание на емкость аккумуляторов. Если нужны солнечные батареи работающие ночью, то емкость резервного аккумулятора играет ключевую роль. Также устройство должно отличаться стойкостью к частой перезарядке

Также устройство должно отличаться стойкостью к частой перезарядке.

Несмотря на тот факт, что стоимость установки солнечных батарей может превысить 1 миллион рублей, затраты окупятся уже в течении нескольких лет, поскольку энергия солнца абсолютно бесплатна.

Правила установки

Максимальная мощность панели достигается в положении, при котором солнечные лучи падают перпендикулярно. Это необходимо учитывать при установке

Важно также учесть, в какое время суток минимальная облачность. Если угол наклона крыши и ее положение не соответствуют требованиям, то оно исправляется регулировкой основания. Между батареей и крышей должен быть воздушный зазор 15–20 сантиметров

Это необходимо для протекания дождя и предохранения от перегрева

Между батареей и крышей должен быть воздушный зазор 15–20 сантиметров. Это необходимо для протекания дождя и предохранения от перегрева.

Фотоэлементы плохо работают в тени, поэтому следует избегать располагать их в тени от зданий и деревьев.

Электростанции из солнечных фотоэлементов – это перспективный экологически чистый источник энергии. Их широкое применение позволит решить проблемы с нехваткой энергии, загрязнением окружающей среды и парниковым эффектом.

Предыдущая Альтернативные источникиКак правильно осуществить установку солнечных батарей

Спасибо, помогло!Не помогло

Устройство и принцип работы солнечных панелей

Принцип работы солнечной батареи Первый вопрос, который волнует владельцев частных домов: «Как работает солнечная батарея для электроснабжения?». Давайте разбираться. Принцип функционирования заключается в эффекте полупроводников. Кремний отлично справляется с этой задачей

Однако важно понять, как возникает эффект полупроводников при нагревании панелей

Фотоэлементы являются полупроводниками. А любой полупроводник — это такой тип материала, в атомарной структуре которого либо есть лишние электронные пары, либо их нет. Исходя из этого можно классифицировать полупроводник как материал, состоящий из двух слоев с разной проводимостью. Именно они и выступают в качестве катода (n) и анода (p) при подключении полупроводника (а в нашем случае фотоэлемента) в электрическую цепь.

Затем электроны переходят в цепь и проходя через нагрузку (аккумулятор) накапливают энергию, которая в свою очередь может быть потрачена на освещение, обогрев или работу тех или иных электроприборов.


Принцип работы солнечной электростанции для жилого дома

Разумеется, один фотоэлемент вырабатывает сравнительно небольшое количество энергии, поэтому солнечная батарея для частного дома должна быть многофункциональной. Это модули из множества фотоэлементов, объединенных в общую цепь – панель.

Также важно помнить, как правильно крепить модуль на крышу дома. Размещать панели нужно на хорошо освещенном участке, на балконе, веранде или прилегающей территории

Размещать панели нужно на хорошо освещенном участке, на балконе, веранде или прилегающей территории.

Чтобы лучи падали под углом в 90 градусов (южное направление). А сила тока солнечной системы зависит от интенсивности освещения.

Рассмотрим устройство солнечных батарей. В панели каждый фотоэлемент крепится в своей ячейке, чтобы была возможность легкой замены в случае поломки или выхода из строя отдельных блоков разной мощности. Сама конструкция для защиты от факторов окружающей среды, а также механического или иного физического воздействия покрывается прочной пластмассовой пластиной или каленым защитным стеклом.

Виды солнечных панелей

Солнечные батареи функционируют долго, могут вырабатывать постоянный ток, даже если погода пасмурная. Вместе с тем появляется возможность предупредить возникновение скачков напряжения. Как результат, техника на объекте, подключенная к такому источнику электроэнергии, служит дольше, т. к. созданы более щадящие условия эксплуатации (исключается риск повышения, падения напряжения, отключение питания).

Модуль представляет собой панель, состоящую из нескольких преобразователей, объединенных между собой. Чтобы изменить характеристики солнечной батареи, добавляют такие конструкции. Но эффективность работы подобных устройств зависит не только от количества модулей, а еще и от того, насколько правильно была выполнена установка (учитывают углы наклона панелей, интенсивность солнечного освещения на участке). Модули представлены видами:

Монокристаллические. Производятся из чистого материала – монокристаллического кремния. Его отличает высокие показатели эффективности. Причем КПД солнечных элементов – около 22%, а панелей на их основе – не более 18%. Такие модули рекомендуется применять в местности, где уровень освещенности часто низкий.


Монокристаллическая солнечная панель

Поликристаллические. По стоимости они предпочтительнее, т. к. производятся из мультикристаллических пластин. Еще одна причина низкой цены – недостаточно высокая производительность. Рекомендуется применять такие модули, если в местности сравнительно одинаковый уровень освещенности в разное время, отсутствуют резкие перепады.


Поликристаллические солнечные панели

Аморфные. Другое название – тонкопленочные солнечные батареи. Они отличаются универсальным действием (применяются на разных объектах, в различных целях). Могут устанавливаться там, где жаркое солнце внезапно сменяется облачной погодой. Теоретически аморфные панели в будущем будут использоваться не только на крышах, но и на сумках, других бытовых изделиях. Минусом таких панелей является более низкая производительность, если сравнивать с поли-, монокристаллическими.


Тонкопленочные (аморфные) солнечные панели

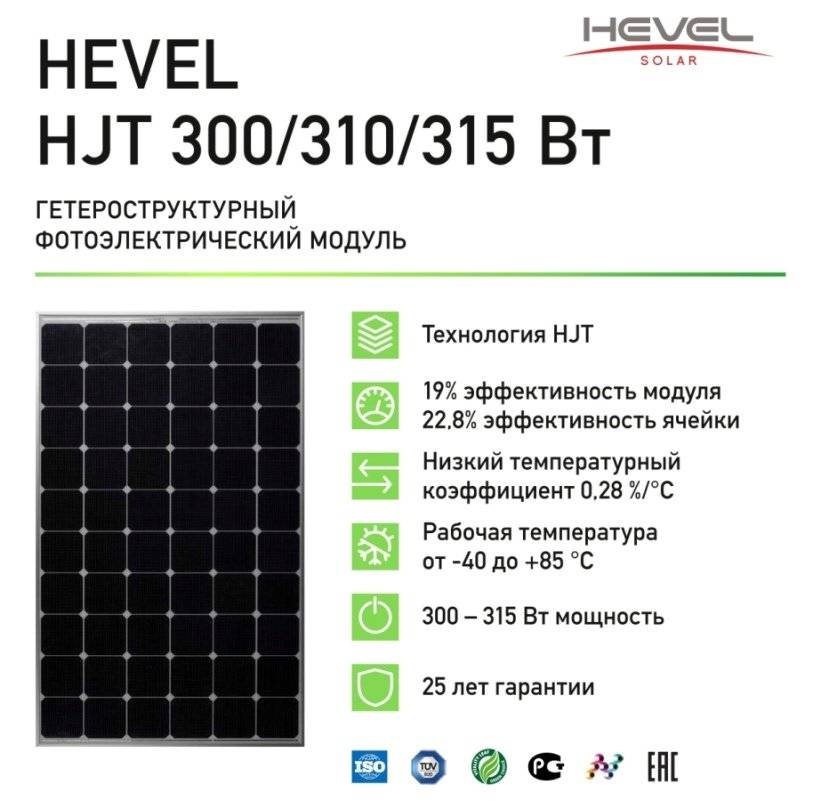

Гетероструктурные. Считаются наиболее эффективными, их КПД достигает 25%. Панели вырабатывают электроэнергию при солнечной и пасмурной погоде. В России такую продукцию представляет марка «Хевел». Компания-производитель разрабатывает и внедряет собственную технологию производства гетероструктурных панелей.


Гетероструктурные солнечные панели

Основные элементы конструкции:

  • аккумулятор, позволяющая устранить перепады напряжения, вызванные изменением освещенности панели, а еще одна накапливает энергию;
  • инвертор – преобразователь тока (из постоянного в переменный);
  • контроллер: обеспечивает стабильную работу модуля, т. к. контролирует все параметры (температуру, зарядное напряжение аккумулятора и др.).

В продаже встречаются готовые системы, а также отдельные элементы для сбора с учетом собственных потребностей.

Производство солнечных батарей

Солнечная батарея состоит, как известно, из нескольких обязательных частей. Основой основ у нее, подобно двигателю у машины или сердцу у человека, является солнечная панель – прозрачный прямоугольный короб с темными квадратиками тонко нарезанного кремния внутри. Кремний, используемый в производстве, а точнее его оксид (соединение с кислородом) – основной элемент производства солнечных батарей.

Технологии, лежащие в основе производства солнечных батарей, все время совершенствуются и состоят из нескольких этапов.

  • На первом этапе подготавливают сырье: очищают кварцевый песок, прокаливая его с коксом. В результате он освобождается от кислорода, превращаясь в куски чистого кремния, напоминающие чем-то уголь. Затем, из него выращивают кристаллы – основу солнечных панелей, упорядочив структуру кремния. Для этого чистый кремний опускают в тигель, нагревают до высокой температуры, добавляя в расплавленную лаву затравку. Можно сравнить ее с образцом будущего кристалла, вокруг которого, слой за слоем нарастает кремний упорядоченной структуры. После нескольких часов роста получается кристалл монокремния (или поликристаллический кремний, процесс получения которого более затратный, что сказывается на цене солнечных батарей из него), напоминающий большую сосульку. Затем заготовку цилиндрическую превращают в параллелепипед. После этого заготовку режут на пластины толщиной 100-200 микрон (толщина трех человеческих волос), тестируют их, сортируют и направляют на следующую стадию обработки.
  • На втором этапе пластина паяют в секции, их которых на стекле формируют блоки, чтобы исключить возможность механического воздействия на готовые солнечные элементы. Секции обычно состоят из 9-10 солнечных элементов, блоки – из 4-6 секций.
  • Третий этап заключается в ламинировании спаянных в блоки пластин этиленвинилацетатной пленкой, а затем защитным покрытием, который осуществляется с помощью компьютера, который следит за давлением, вакуумом и температурой.
  • Четвертый этап заключительный. Во время него монтируется соединительная коробка и алюминиевая рама. Вновь проводят тестирование, во время которого измеряют показатели напряжение холостого хода, ток короткого замыкания, напряжение и ток точки максимальной емкости.

Использование солнечных батарей производства Suntech для освещения стадиона в Пекине

Устройство солнечной батареи

Батарея состоит из модулей, объединяющих последовательно соединенные полупроводниковые фотоэлементы. Большинство фотоэлементов производится из кремния. Ячейки панелей используют фотогальванический эффект – ток образуется во время освещения полупроводника или диэлектрика. Либо ток образуется электродвижущей силой при разомкнутой цепи на освещаемом образце. Фотогальванические элементы заключены в корпус. Верхняя часть батареи покрыта стеклом, через которое проникают фотоны света. Так же стекло защищает от вредных воздействий элементы батареи. Крышка с креплением из пластика надежно закрывает заднюю часть модуля батареи. Чтобы достичь необходимого соотношения напряжения и силы тока соединение модулей производится последовательно и параллельно. Передача энергии от солнечных батарей конечному потребителю производится через инверторы напряжения. Преобразованная энергия хранится в батареях.

Сроки службы

Желающих приобрести этот экологически чистый альтернативный источник энергии прежде всего интересует вопрос о том, сколько лет он будет исправно работать и не возникнет ли с ним серьезных проблем в ближайшее время.

Производителями указывается, что сроки службы у таких АКБ — от 20 до 30 лет. Однако многие из них могут исправно работать и далее. Известно, что до сих пор сохранилась солнечная батарея, которая была изготовлена одной из первых в мире. Она прекрасно работает и сейчас, хотя уже давно появились панели, технические характеристики которых значительно обогнали первые разработки.

При постоянном использовании любого агрегата снижается как его мощность, так и количество энергии, которое он вырабатывает в течение определенного времени. Однако показатель этот не является фатальным: он составляет около 1% в год. Следовательно, за 10 лет постоянной эксплуатации произойдет снижение мощности на 10%.

Продлить срок службы любой панели можно, приобретя дополнительно специальную защитную пленку и заламинировав с ее помощью модули со стороны солнца. Пленка обеспечивает надежную герметизацию и защиту от механического воздействия и может прослужить от 5 до 15 лет. Для защиты батареи с внутренней стороны (от пыли, воды и т.д.) также имеются разные виды пленочных покрытий.

Спецификация потребителей

Заполненную таблицу используют и при дальнейших расчетах. Прежде всего, для составления спецификации. В первой ее графе проставляют порядковые номера, а во второй прописывают наименования приемников электроэнергии. Сначала вносят в эту колонку спецификации электроприборы, находящиеся в прихожей.

Далее перечисляют по порядку все, что находится в следующих помещениях.

Второй этаж и помещения над ним, если такие имеются, описывают в таком же порядке, взяв за исходную точку лестницу. Освещение двора и лестничных пролетов также подлежит включению в спецификацию.

Синхронно со второй заполняют и третью колонку, указывая в ней напротив каждой единицы домашней техники ее мощность. В столбцах 4 – 27 отображают часы суток и подчеркивают их горизонтальными линиями. Под этой линией вписывают значения мощности, такие же как и в третьей графе.

После заполнения всех часовых колонок, построчно подсчитывают, сколько времени в сутки работал прибор. Результаты заносят в 28 колонку в соответствующий квадрат. Так, продвигаясь постепенно, высчитывают электропотребление потребителей, входящих в перечень, за каждые сутки.

Фиксируют эти величины в 29 столбце. Когда в спецификации не останется ни одной свободной колонки и строки, выполняют итоговые расчеты. Знаменатели часовых колонок суммируют, чтобы узнать нагрузки, приходящиеся на каждый час.

Чтобы определить общее среднесуточное значение, складывают суточные величины электропотребления каждого прибора, продвигаясь сверху вниз. Допустим, есть телевизор, потребляющий 30 Вт и работающий в среднем 5 часов в сутки, три лампы, потребляющие по 15 Вт за каждый час при 6 часовой работе ежедневно и холодильник — 600 Вт на протяжении 24 часов.

Такой фактор, как собственное потребление проектируемой гелиосистемы этот расчет не предусматривает. Поправку на него учитывает вспомогательный коэффициент, применяемый на следующем этапе расчета.

Выводы

Еще два десятилетия назад диковинкой казались микрокалькуляторы с фотоэлементами, что позволяло не менять в них «батарейку-таблетку» годами. Сейчас же мобильные телефоны со встроенной в заднюю крышку солнечной панелью никого не удивляют. А ведь это мелочь в сравнении с автомобилями и самолетами (пусть и беспилотными), которые научились передвигаться при помощи одной лишь солнечной энергии.

Будущее солнечных батарей видится точно таким же светлым, как само солнце. Хочется верить, что именно солнечные батареи позволят наконец-то вылечить смартфоны и планшеты от «розеткозависимости».
