Простой расчет мощности газового котла для частного дома

Как подсчитать реальные теплопотери строения

Тепло теряется из помещения через стены, окна, пол, крышу, вентиляционную систему. На размеры теплопотерь влияют многие факторы: разница между температурой внутри здания и на улице, теплопроводные свойства строительных материалов. Теплопроводность стен, дверей, окон, пола и потолочного перекрытия отличается друг от друга. Единицей измерения сопротивления теплопередаче служит Вт/м2, данная характеристика означает количество потерянного тепла с 1 м² ограждающей конструкции   при определенном интервале температур.

Формула №1 для определения сопротивления теплопередаче: R = ΔT/q

  • R – сопротивление теплопередаче (°Схм²/Вт или °С/Вт/м²);
  • ΔT – разность температуры на улице и в здании (°С);
  • q — количество теплопотери на квадратный метр поверхности ограждающих конструкций (Вт/м²).

При определении сопротивления теплопередаче R многослойных конструкций, показатели сопротивления теплопередаче каждого слоя суммируются. В данном расчете учитывается средняя температура на улице самой холодной недели за год, в справочных источниках указывается сопротивление теплопередаче исходя из этих условий. Например, сопротивление теплопередаче материалов при ΔT = 50°С (Тснаружи = –30°С, Твнутри = 20°С).

При определении теплопроводных свойств окон учитывается:

  1. Сопротивление теплопередаче материалов оконных конструкций и их теплопотери при ΔT = 50°С. толщина стекла (мм).
  2. Толщина зазора между стеклами в мм.
  3. Вид газа, заполняющего зазор: воздух или аргон.
  4. Наличие прозрачного теплозащитного покрытия.

Распространенной ошибкой является мнение, что теплопотери можно компенсировать, выбрав котел большей мощности. На самом деле, разумнее максимально предотвратить нежелательные теплопотери за счет теплоизоляции окон, крыши, дверей, чем ежемесячно переплачивать за газ или электроэнергию. Одни только стеклопакеты сокращают потерю тепла примерно в 2 раза, что позволяет сэкономить 800 кВт/ч электроэнергии в месяц. Более точно теплопотери вычисляют методом пропорции.

R1 — теплопотери при разности температуры ΔT1 = 50°С;

R2 — теплопотери при разности температуры ΔT2 в соответствии с конкретными данными.

Пример расчета теплопотери стены:

  • Толщина стены 20 см,
  • Материал стены — сруб из бруса. В справочнике материалов находят значение сопротивления теплопередаче R. Для бруса R=0,806 м²×°С/Вт.

Разница температур ΔT равняется 50°С. Подставив значения в формулу №1:

R = ΔT/q, получают значение теплопотери для 1м² 50/0,806 = 62 Вт/м².

Точно также определяют теплопотери и для всех других материалов. Чем больше разность температуры на улице и внутри здания ΔT, тем выше теплопотери.

В большинстве строительных справочников для удобства расчета приводятся готовые показатели теплопотери различных типов строительных конструкций при отдельных значениях температуры воздуха в зимний период.

Например, теплопотери угловых помещений, где оказывает влияние завихрение воздуха, и не угловых, а также помещения на верхних и нижних этажах, которые также отличаются по степени обогрева.

Пример: расчет теплопотерь угловой комнаты, расположенной на первом этаже

1.  Исходные параметры комнаты:

  • размеры и площадь — 10.0 м х 6.4 м, S= 64.0 м²;
  • высота потолка — 2.7 м;
  • количество наружных стен – 2;
  • материал и толщина наружных стен — кладка в 3 кирпича (76 см);
  • количество окон с двойным остеклением – 4;
  • размеры окон: высота — 1.8 м, ширина — 1.2 м;
  • пол — деревянный утепленный;
  • перекрытия: внизу — подвал, наверху – чердачное помещение;
  • предполагаемая температура в комнате +20°С;
  • расчетная температура на улице -30°С.

Расчетные действия:

2.  Сначала вычисляют площади поверхностей, теряющих тепло.

Площадь наружных стен без учета окон (Sстен): (6.4+10)х2.7 – 4х1.2х1.8 = 35.64 м². Площадь окон (Sокон): 4х1.2х1.8 = 8.64 м². Площадь потолка (Sпотолка): 10.0х6.4 = 64.0 м².

Площадь пола (Sпола): 10.0х6.4 = 64.0 м².

Показатели площади внутренних перегородок и дверей в данном расчете отсутствуют, так через них не происходит потеря тепла.

3.  Определяют сопротивление теплопередаче для стены из кирпича:

R = ΔT/q, где ΔT=50, а q кирпичной стены = 0.592

Таким образом, R=50/0.592, и составляет 84,46 м²×°C⁄Вт.

4.  Далее рассчитывают потери тепла Q всех поверхностей ограждающих конструкций:

  • Qстен=35,64х84,46 = 2956.1 Вт,
  • Qокон = 8.64х135 = 1166.4 Вт,
  • Qпола = 64×26 = 1664.0 Вт,
  • Qпотолка = 64х35 = 2240.0 Вт.

Итого: сумма теплопотерь комнаты площадью 64 кв.м. Qсумма=8026.5 Вт.

В данном примере наибольшие теплопотери приходятся на стены, в меньшей степени на потолок, пол, окна. Результат расчета отражает тепловые потери комнаты в сильные морозы при температуре -30 C°. Чем выше температура воздуха на улице, тем меньше утечка тепла из помещения.

Расчет мощности для типового дома

Как рассчитать мощность газового котла для типового дома? В этом случае вполне применима формула «1 киловатт на 10 м2». При этом предполагается, что дом имеет четырехугольную форму, а высота потолков не превышает 3 м.

Далее полученное значение умножается на ряд коэффициентов:

  • поправка на климатическую зону: 0.8-2,5
  • поправка на горячее водоснабжение- 1,3
  • экстренный запас- 1,25

Формула для расчета мощности газового котла имеет примерно следующий вид: 1 киловатт на 10 м2

Таким образом, для дома площадью в 100 м2 в средней полосе без горячего водоснабжения получаем:

Р=100/10*1,0*1,25=12,5 квт;

Ближайшая мощность из типового ряда- 14 квт

Основная цифра – теплопотери

Расчётные показатели монтируемого в доме газового котла напрямую зависят от размеров теплопотерь. Главные источники значительной потери тепловой энергии в любых частных домах представлены не только вентиляционной системой (20-25%), но также:

  • кровлей;
  • окнами;
  • стенами;
  • полом.

На участках стыков стен и пола теряется порядка 28-30% тепла, а через кровельные конструкции уходит примерно 25-30% тепловой энергии. Неутеплённые стены, пол и окна становится причиной потери 10-15%. Следует отметить, что в старых домовладениях теплопотери через конструктивные элементы часто достигают 40-70%, а обязательному утеплению должны подвергаться участки примыканий, являющиеся мостиками холода.

Как правило, недостаточно качественно осуществляется утепление подвальных помещений и полов в частных домовладениях. При этом неутеплённая цокольная часть характеризуется очень хорошей теплопроводностью. Выполнение теплоизоляции цоколя уже построенного и эксплуатируемого дома предполагает значительные денежные расходы и трудозатраты, что обусловлено необходимостью осуществлять утепление в соответствии с глубиной промерзания грунта, примерно на 80-90 см. В подобной ситуации целесообразно применять теплоизоляцию пола и подвала.

Нексолько простых способов как рассчитать мощность электрокотла для отпления дома

Отопление частного дома электричеством – это всегда достаточно затратная задача. Правильный выбор мощности электрического котла позволит получить комфортные условия проживания и существенно сэкономить электроэнергию.

Неправильно подобранный электрокотел с маленькой мощностью будет работать постоянно, не выключаясь, а во время сильных морозов не обеспечит вам необходимое тепло. Слишком мощный котел будет просто потреблять большое количество электроэнергии. Используя различные методы расчета можно идеально точно подобрать мощность котла. Существуют сложные методики расчета учитывающие сотни различных параметров, но для того чтобы определить с начальными цифрами можно использовать более простые методы.

Первый способ – самый простой. На практике установлено, что для обогрева 10 квадратных метров частного дома необходима мощность котла в 1 кВт. То есть для частного дома площадью в 160 метров как минимум необходим котел мощностью 16 кВт. Котел с минимальным значением мощности не всегда справляется со своими задачами. Особенно если в вашем регионе бывают сильные заморозки то стоит к мощности котла добавить запас в 10-20 процентов. Таким образом примерно можно считать, что для дома площадью 160 м необходим электрический котел мощностью 18-19 кВт. Это очень приблизительный метод расчета мощности. Он не учитывает степень утепления дома, количество окон, дверей. А самое главное, что данный метод не учитывает высоту потолков.

Второй способ более точный, так как он основан не на площади, а на объеме обогреваемого помещения. По нормам отопления считается что для отопления 1 кубического метра помещения необходимо 40 Вт мощности котла. Если предположить, что площадь дома 160 квадратных метров, а высота потолков в доме составляет 3 метра, то получим следующие данные: 160 х 3 х 40 = 19200 Вт. То есть более точный расчет показал, что необходим котел мощностью 19,5 кВт. Выбрать модель котла с необходимой мощностью можно тут.

Третий способ расчета мощности предусматривает учет потерь тепла из-за окон и дверей. На каждое окно в доме необходимо добавлять 100 Вт мощности к котлу, на входную дверь – 200 Вт. То есть если в доме 7 окон и 1 входная дверь, то необходимо добавить к мощности котла 0,9 кВт. Также можно учитывать коэффициент региона. В зависимости от места проживания (южные или северные регионы он может быть от 0,7 до 1,9). В случае сильных зимних морозов необходимо добавлять до 20 процентов мощности. Кроме всего этого можно посчитать площадь окон, толщину стен, степень утепления дома и т.д.

Как производить расчет мощности различных типов котлов

То, насколько эффективная отопительная система, будет в первую очередь зависеть от того, какого она типа. И, конечно же, на нее будет влиять правильность произведенных расчетов касаемо необходимой мощности отопительного котла. Если же такие расчеты покажут необъективные данные, то в скором будущем вас будут ждать неизбежные проблемы.

Если теплоотдача прибора будет меньше необходимого минимума, то в зимнее время в доме будет холодно. Если же его производительность будет излишней, то это не приведет ни к чему, кроме как к излишним затратам энергии, а следовательно, и ваших денег.

Дабы избежать подобных неприятностей, вам потребуются только знания касаемо того, как рассчитывается мощность котла. Также учтите тот факт, что существуют различные типы отопления, в зависимости от используемого топлива. Вот они:

  1. На твердом топливе.
  2. Электрические.
  3. На жидком топливе.
  4. Газовые.

При выборе той или иной системы люди зачастую основываются на особенностях конкретного региона, а также на стоимости оборудования.

Котлы на твердом топливе

Дабы рассчитать мощность котла на твердом топливе, вы должны учесть особенности, которые характерны для данного типа оборудования.

  1. Относительно низкая популярность.
  2. Потребность в дополнительном пространстве для того, чтобы хранить топливо.
  3. Доступность.
  4. Процедура эксплуатации проходит весьма экономично.
  5. Такие котлы могут функционировать автономно, по крайней мере, большая часть современных приборов предусматривает это.

Помимо этого, еще одним фактором, который нужно учесть, делая расчет мощности котла отопления, является то, что температура получается циклично. Иными словами, в помещении, отапливаемом такой системой, температура в течение дня может колебаться с зазором в 5 градусов.

Важно! Именно по этой причине твердотопливные котлы едва ли можно назвать наилучшими, а если есть возможность, то от их покупки лучше вообще отказаться. Но если такой возможности нет, у вас есть два способа того, как частично оградить себя от таких проблем

  1. Использовать теплоаккумуляторы, объем которых может достигать 10 метров кубических. Они подсоединяются к системе отопления и существенно сокращают теплопотери, что позитивно сказывается на затратах на отопление.
  2. Соорудить термобаллон, необходимый для контроля подачи воздуха. Благодаря ему время горения увеличивается, а количество топок, следовательно, снижается.

Благодаря всему этому необходимая вам производительность котла снижается. Также все это следует учесть при расчетах.

Электрические котлы

Все котлы, работающие на электрической энергии, отличаются следующими особенностями.

  1. Они компактны.
  2. Топливо для них – электричество – стоит дорого.
  3. Управлять ими крайне просто.
  4. При перебоях в сети возможны проблемы с их функционированием.
  5. Они экологически безопасны.

Собственно, это все, что вам нужно помнить при вычислении необходимой мощности для котла, работающего на электроэнергии.

Котлы на жидком топливе

А теперь поговорим о жидкотопливных котлах. В целом, они характеризуются следующими особенностями.

  1. Такие котлы не являются экологически безопасными.
  2. Для них используется весьма дорогостоящий тип топлива.
  3. Эксплуатация таких котлов отличается простотой и удобством.
  4. Еще одна особенность – повышенная пожаробезопасность.
  5. При их установке вы должны позаботиться о еще одном помещении, в котором в будущем будет храниться топливо.

На этом особенности жидкотопливных котлов закончились.

Газовые котлы

Последний тип котлов, о которых мы поговорим сегодня – это газовые приборы. Они в большинстве своем – наиболее оптимальный вариант при установке системы обогрева. Расчет мощности котлов отопления данного типа невозможно сделать, не учтя следующие его особенности.

  1. Эксплуатация таких котлов отличается простотой и удобством.
  2. Они экономичны.
  3. Они не требуют дополнительного места для того, чтобы хранить топливо.
  4. Стоимость самого топлива для них (газа) относительно невысокая.
  5. Наконец, их эксплуатация отличается повышенной безопасностью.

Все, с котлами мы более-менее разобрались, теперь порассуждаем о том, как вычислить мощность для радиаторов в отопительной системе.

Расчет мощности твердотопливного котла

Твердотопливная отопительная система характеризуется экономичностью при эксплуатации, относительной доступностью, но невысокой популярностью. Цикличность получаемой температуры обязательно должна учитываться при выборе мощности котла.

Расчет мощности твердотопливного котла аналогичен тому, что производился для газового отопительного оборудования. Отличием этого расчета будет являться то, что, по причине низкого КПД твердотопливного котла, существует необходимость прибавить запас мощности 20%. Если при этом использовать теплоаккумулятор, формулу расчета можно оставить как для газового оборудования, без изменений.

Немного общей информации – что такое требуемое количество тепла?

Очень вкратце, все это и так известно – просто требуется небольшая систематизация.

Современному человеку для комфортного проживания требуется создание определённого микроклимата, одной из важнейших составляющих которого является температура воздуха в помещении. И хотя «тепловые пристрастия» могут разниться, можно смело утверждать, что для большинства людей эта зона «температурного комфорта» лежит в диапазоне 18÷23 градуса.

Но когда на улице, например, отрицательная температура, то естественные термодинамические процессы стремятся все подвести под «общую планку», и тепло начинает из жилой зоны уходить. Тепловые потери – это совершенно нормальное с точки зрения физики явление. Вся система утепления жилья направлена на максимальное снижение таких потерь, но полностью их устранить невозможно. А отсюда вывод — отопление дома как раз и предназначено для восполнения этих самых тепловых потерь.

От тепловых потерь – никуда не деться, но очень важно хотя бы постараться свести их к возможному минимуму

Как определиться с ними их количественно?

Простейший способ расчета необходимой тепловой мощности основывается на утверждении, что на каждый квадратный метр площади требуется 100 ватт тепла. Или — 1 кВт на 10 м².

Но даже не будучи специалистом, можно задуматься — а как такая «уравниловка» сочетается со спецификой конкретных домов и помещений в них, с размещением зданий на местности, с климатическими условиями региона проживания?

Так что лучше применить иной, более «скрупулезный» метод подсчета, в котором будет приниматься во внимание множество различных факторов. Именно такой алгоритм и заложен в основу предлагаемого ниже калькулятора

Важно – вычисления проводятся для каждого отапливаемого помещения дома или квартиры отдельно

И лишь в конце подбивается общая сумма потребной тепловой энергии

Важно – вычисления проводятся для каждого отапливаемого помещения дома или квартиры отдельно. И лишь в конце подбивается общая сумма потребной тепловой энергии. Проще всего будет составить небольшую таблицу, в строках которой перечислить все комнаты с необходимыми для расчетов данными

Тогда, при наличии у хозяина под рукой плана своих жилых владений, много времени вычисления не займут

Проще всего будет составить небольшую таблицу, в строках которой перечислить все комнаты с необходимыми для расчетов данными. Тогда, при наличии у хозяина под рукой плана своих жилых владений, много времени вычисления не займут.

И еще одно замечание. Результат может показаться весьма завышенным. Но мы должны правильно понимать – в итоге показывается то количество тепла, которое требуется для восполнения теплопотерь в самых неблагоприятных условиях. То есть – для поддержания температуры в помещениях +20 ℃ при самых низких температурах на улице, характерных для региона проживания. Иными словами — на пике зимних холодов в доме будет тепло.

Но такая супер-морозная погода, как правило, стоит весьма ограниченное время. То есть система отопления будет по большей части работать на более низкой мощности. А это означает, этот никакого дополнительного запаса закладывать особого смысла нет. Эксплуатационный резерв мощности будет и без того внушительным.

Ниже расположен калькулятор, а под ним будут размещены необходимые краткие пояснения по работе с программой.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

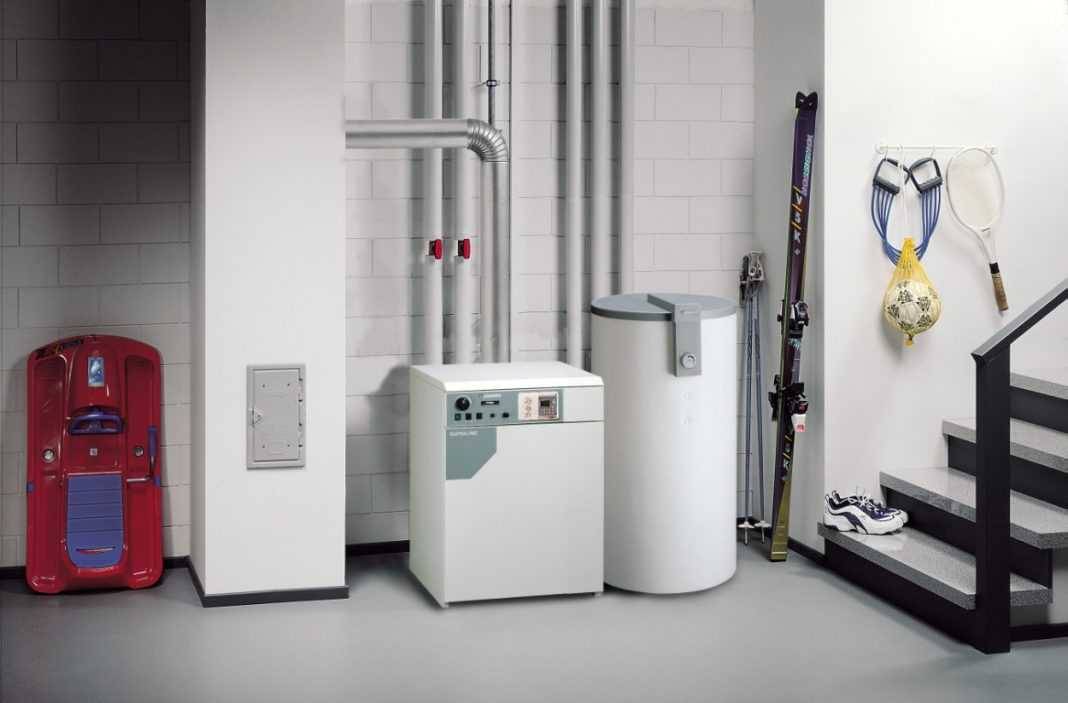

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната – 8.0-9.0 л/мин;
  • душевая установка – 9 л/мин;
  • унитаз – 4.0 л/мин;
  • смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо – 24кВт, 14 мин;
  • 120 л, Мо – 24кВт,17 мин;
  • 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Расчет мощности газового котла

Для типовых схем обогрева с высотой потолков до 3 м. объем обслуживаемого пространства и микроклимат не учитываются. Здесь итог получают путем умножения 1 кВт/10 кв.м (удельная тепловая мощность) на общую площадь дома и поправочный коэффициент для конкретного региона (значение берется из таблиц). Например, под Москвой для 100 кв.м. потребуется 15 кВт.

В двухконтурных приборах вода протекает циклически нагреваясь и охлаждаясь. Здесь к уже полученным результатам добавляйте 20 %. То есть на примере в Московском регионе итогом будет 18 кВт.

Для уточнения искомого параметра нужно учесть коэффициент рассеивания тепла. Информация также имеется в официальных таблицах. Так, если в доме все конструкции состоят из современных материалов с теплоизоляцией, то величина может находиться в пределах 0,6-0,9, а для одинарной кирпичной кладки от 2 до 2,9. То есть мощность оборудования для ГВС должна будет соответствовать более 10,8 или 36 кВт.

Онлайн-калькулятор запрограммирован учитывать большинство нюансов и выдавать результат за считанные минуты. Достаточно ввести следующие данные: площадь, тип окон, степень теплоизоляции и количество наружных стен, минусовые показания термометра, высоту потолка.

Расчет мощности котла

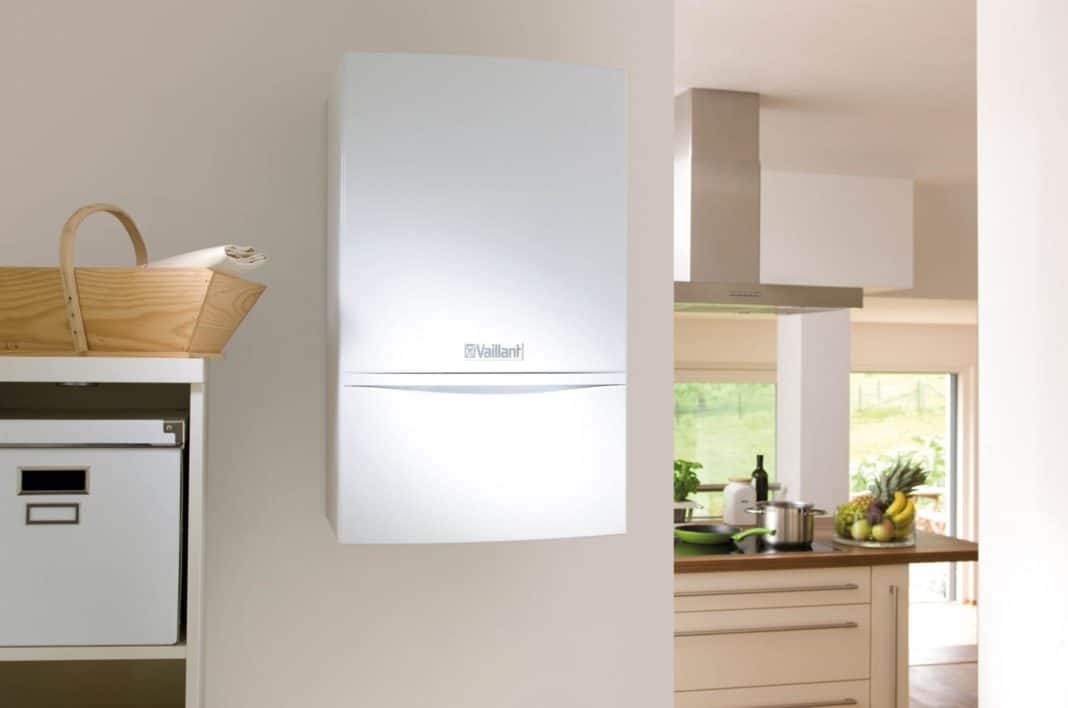

Настенный котел с обвязкой

Расчет для типового дома

Для упрощенного расчета мощности котла для типового дома исходят из норматива необходимой удельной тепловой мощности котла Ум = 1 кВт/10 м2, означающего, что для поддержания комфортной температуры в помещении площадью 10 м2 требуется 1 кВт тепловой энергии. В расчете не учитывается объем помещений, так как во всех домах, построенных по типовым проектам, высота помещений не превышает 3 метров.

Формула для подсчета мощности котлоагрегата выглядит следующим образом:

Рм = Ум х П х Кр

  • Рм – необходимая расчетная мощность котельного агрегата;
  • П – сумма всех площадей отапливаемых помещений;
  • Кр – коэффициент, учитывающий климатические особенности регионов.

Так как в России климат в регионах значительно отличается, вводится поправочный коэффициент Кр, величина которого принимается:

  • для регионов юга России – 0,9;
  • для регионов средней полосы – 1,2;
  • для московской области – 1,5;
  • для северных регионов – 2,0.

Например, для квартиры или дома общей площадью 120 м2, расположенных в московской области необходимая мощность котла будет равна:

Рм = 120 х 1,5/ 10 = 18 кВт

В примере приведен расчет для котла, используемого только в целях отопления. В случае, когда необходимо рассчитать мощность двухконтурного агрегата, предназначенного, помимо отопления, и для горячего водоснабжения, следует увеличить полученную по формуле мощность примерно на 30 %. В этом случае оптимальная мощность котла будет равна: 18 х 1,3 = 23,4 кВт. Так как мощности котлов, предлагаемых производителями, приводятся в целых цифрах, то следует выбрать агрегат с наиболее близкой к расчетному  показателю мощностью – 25 кВт.

Расчет мощности котла для индивидуального дома

Система отопления частного дома

Рм = Тп х Кз

  • Рм – необходимая расчетная мощность котельного агрегата;
  • Тп – возможные тепловые потери здания;
  • Кз – коэффициент запаса, принимаемый в пределах 1,15—1,2.

В свою очередь величина возможных теплопотерь здания рассчитывается по следующей формуле:

Тп = Оз х Рт х Кр

  • Оз – общий объем отапливаемых помещений дома;
  • Рт – разница температур наружного воздуха и воздуха внутри помещений;
  • Кр – коэффициент, учитывающий рассеивание тепловой энергии и зависящий от типа ограждающих конструкций дома, вида заполнения оконных проемов, степени утепления здания.

Величина коэффициента рассеивания принимается для:

  • зданий с низкой степенью теплозащиты, стены которых, например, выложены из кирпича без прослойки утеплителя со стандартными деревянными окнами, равным  2,0—2,9;
  • для сооружений со средней степенью теплозащиты, двойными стенами с утеплителем, небольшим количеством окон, равным 1,0—1,9;
  • для домов с высокой степенью тепловой защиты – утепленными полами, окнами с двойными стеклопакетами, деревянными каркасными, из бруса или оцилиндрованного бревна и т. п., равным 0,6—0,9.

Например, для дома со средней степенью теплозащиты, суммарным объемом отапливаемых помещений 630 м3 (двухэтажный, площадью одного этажа 100 м2, но высота помещений на 1 этаже 3,3 м, на 2 этаже – 3,0 м), разницей температур между наружным воздухом и воздухом в помещениях 45 (рассчитывается как разница между нормативной температурой в жилых помещениях, принимаемой равной 20 градусам, и температурой наиболее холодного периода года по данным СНиП для данного региона, к примеру, 25 градусов мороза)  величина теплопотерь будет равна:

Тп = 630 х 45 х 1,0 = 28350 Вт.

Расчетная мощность котла тогда будет:

Рм = 28,35 х 1,2 = 34 кВт

Как рассчитать, сколько тепла необходимо для нагрева воды?

Чтобы произвести расчет тепловой мощности необходимо самостоятельно прибавить к предыдущему показателю расход тепла для горячего водоснабжения. Для его расчета можно воспользоваться следующей формулой:

Qв = с × m × Δt

  • с – удельная теплоёмкость воды, которая всегда равна 4200 Дж/кг·К,
  • m – масса воды в кг
  • Δt – разница температуры нагретой воды и поступающей воды из водопровода.

К примеру, среднестатистическая семья в среднем потребляет 150 л тёплой воды. Теплоноситель, который нагревает котёл имеет температуру равную 80 °С, а температура воды, поступающей из водопровода равна 10 °С, тогда Δt = 80 — 10 = 70 °С.

Следовательно:

Qв = 4200 × 150 × 70 = 44 100 000 Дж или 12,25 кВт/ч

После необходимо поступить следующим образом:

  1. Допустим, нужно нагреть 150 л воды за один раз, значит ёмкость косвенного теплообменника равна 150 л, следовательно, к 28,58 кВт/ч необходимо прибавить 12,25 кВт/ч. Делается потому что показатель Qзаг меньше 40,83, следовательно, в помещении будет прохладнее ожидаемых 20 °С.
  2. В случае, если нагрев воды происходит порционно, то есть ёмкость косвенного теплообменника составляет 50 л, показатель 12,25 нужно разделить на 3 и далее прибавить самостоятельно к 28,58. После этих расчётов Qзаг равен 32,67 кВт/ч. Полученный показатель это и есть мощность, котла, которая необходима для отопления помещения.

Основные параметры к расчету

Для расчета тепловой мощности котла нужно учитывать все теплопотери здания. На величину потери тепла влияют материалы, из которых сделаны стены здания (и наличие их теплоизоляции), фундамент, кровля, перекрытия, чердак, пол, оконные и дверные проемы. Помимо используемых материалов учитывается толщина стен, степень утепления их и каждого из проемов, высота потолков, количество этажей в здании. Не последнюю роль в расчете принимает факт наличия системы теплых полов, а также тип разводки самой системы. Кроме этого, в расчете производительности котла принимают участие такие параметры, как: общая площадь отапливаемого помещения, местные климатические условия, вид используемого топлива, наличие системы приточной вентиляции. Перед установкой котла часто рассчитывают количество потерь тепла. Обычно это длительный процесс, который выполняют приглашенные специалисты, но можно осуществить его при помощи тепловизора. Этот прибор показывает фактическую картину мест оттока тепла, которые можно оперативно устранить.

Котел в доме

Не рекомендуется устанавливать котел с большим запасом мощности, достаточно прибавить к его производительности 15-25%.

Расчет котельной: наиболее важные показатели

Как и любое другое сооружение, котельная должна обеспечивать не только бесперебойную работу, но и быть экономически целесообразной. Как известно, с точки зрения эксплуатационных затрат избыточные мощности в энергетике не менее вредны, чем недостаточные. Точное знание заказчиком таких значений, как: необходимая мощность котельной, годовая выработка тепла, ее отпуск потребителям, потребление ресурсов – позволяет частично произвести расчет котельной еще на стадии проектирования. В частности, важнейший показатель – себестоимость отпускаемой теплоты – характеризует качество работы котельной, ее техническую вооруженность, экономическую эффективность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
