Как самому сделать щепорез для изготовления арболитовых блоков

Самодельная дробилка для дерева

Дороговизна промышленных аппаратов привела к тому, что многие стали изготавливать дробилку дома из подручных материалов. Принцип работы самодельной дробилки для дерева схож с обычной электрической мясорубкой, а для её создания необходимо иметь:

  • Несколько металлических уголков или отрезов трубы,
  • Около двадцати дисковых пил,
  • Пару шкивов,
  • Шпильку из прочного металла,
  • Несколько подшипников,
  • Ремень или цепь,
  • Несколько гаек,
  • Шайбы,
  • Металл,
  • Баллон с краской.

Для домашней щеподробилки одинаково хорошо подойдет дизельный или электрический мотор. Электрический – безопаснее и легче. Минус – малая мобильность и зависимость от наличия электричества. Дизельный мотор мощнее, может использоваться как в помещение, так и на улице, но он более шумный. Минус дизеля – выделение выхлопных газов при работе. Если планируется переработка веточек толщиной до четырех сантиметров, то достаточно мотора, мощностью до четырех киловатт. Для измельчения боле крупного материала нужен мотор с мощностью не менее шести киловатт.

В качестве режущего узла чаще всего используются дисковые пилы, но можно заменить и двухвалковым устройством с ножами, или же совместить диски и ножи. Работа с дисковыми пилами – самая простая. Для качественной резки толщина самодельных ножей не должна быть менее семи сантиметров.

Каркас дробилки сваривают из металлических труб или же уголка, а на него монтируется мотор. Из листа прочного металла делается корпус. На длинную шпильку нанизывают режущие диски, чередуя их с шайбами. Когда режущий узел собран, на ось надевают шкив. Можно использовать шкив от любого генератора легковой машины. А для обеспечения вращения на ось устанавливается пара подшипников. Рама и кожух окрашивается защитной краской.

Принцип производства

Принцип работы щепорезов сводится к нескольким этапам.

Сначала отходы – доски, горбыль, обрезки, сучки и другое сырье – закладываются в загрузочный бункер. Оттуда все это подается в закрытую камеру, где на валу вращается мощный диск. На плоском диске имеются прорези. На нем, кроме того, закреплены несколько ножей. Ножи движутся под углом. За счет этого обрабатываемая древесина разделяется на небольшие пластины с косым резом.

Сквозь дисковые прорези пластины проникают в барабан, где стальные пальцы производят дальнейшее измельчение. Пальцы и пластины крепятся на том же валу, что и диск. Пластины установлены очень близко к барабану. Они перемещают размолотую щепу по внутренней поверхности барабана.

Нижняя часть барабана снабжена сеткой с ячейками, обеспечивающими заданные размеры щепы. Размер ячейки варьируется от 10 до 15 мм в диаметре. Как только готовая к использованию щепа попадает в нижнюю зону в вертикальном направлении, она проходит сквозь сетку в поддон. Оставшиеся частицы проворачиваются, удерживаемые пластинами, еще круг. В это время их положение постоянно меняется. Достигнув низа в нужном направлении, они также оказываются в поддоне.

Щепорезы могут иметь как электрический, так и бензиновый приводы. Мощность двигателя небольшого устройства находится в пределах четырех – шести киловатт, в более солидных доходит до 10-15 кВт. От мощности зависят способности устройства. С ее увеличением растет объем продукции за час работы механизма.

Утилизация веток

В процессе облагораживания насаждений городских парков, при лесозаготовке, в ходе работы на приусадебном участке и т.д. неизбежно образуются древесные отходы, львиную долю которых составляют обыкновенные ветки. Их утилизация на сегодняшний день предполагает один из следующих способов:

  1. Вывоз веток на свалку. Крайне нерациональный и устаревший метод, но который до сих пор имеет место быть.
  2. Сжигание. Способ, широко используемый всеми садоводами. Требует соблюдения особых правил техники безопасности, позволяет в результате процесса получить древесную золу, которая находит применение в качестве неплохого удобрения.
  3. Переработка. Наиболее экономически и экологически рациональный способ. Включает в себя несколько разных методов, которые с успехом реализуются и на промышленных предприятиях, и в масштабах личного подсобного хозяйства.

Как сделать нож из рессоры

Изготовление ножа из рессоры может отнять много времени и сил, особенно, если человек делает это в первый раз. Но рессорно-пружинная сталь хорошо поддаётся обработке и «стерпит» ошибки новичка, поэтому именно из неё лучше всего создавать свой первый нож.

Обычно, материал находят на открытом воздухе: на улице, на автобазах, рядом с гаражами, на автомобильных свалках и других аналогичных местах. Поэтому рессора может быть покрыта грязью и ржавчиной и перед работой ее надо тщательно отчистить. Если необходимо выпрямить выгнутую рессору, то её нагревают до красна, а затем дают остыть в нормальных условиях – при комнатной температуре.

Требования к дробильным машинам

Подготовив чертежи и схемы щепореза для арболита, можно приступать непосредственно к его изготовлению. Отдельные элементы машины вытачиваются с помощью токарного оборудования, а все остальное вполне возможно сделать из подручных средств в домашних условиях.

Для начала нужно найти подходящую силовую установку, которая обладает мощностью 4-5 кВт. Что касается параметров ременной передачи, то их определяют с учетом количества шкивов. В любом случае, максимально допустимое число оборотов должно составлять как минимум 1700-1800 об/мин. Для повышения безопасности эксплуатации прибора все режущие элементы нужно защитить сплошным кожухом из стали.

Наличие муфты в приводной системе не предусмотрено. Объясняется это тем, что при моментальном выключении машины внутри могут остаться частички щепы, которые останутся в зазорах и существенно поднимут пусковой момент двигателя. Подобное явление может привести к перегреву и полному повреждению силовой установки.

В качестве режущего диска используют модели из толстолистовой стали, диаметр которой составляет 10-12 мм. Помимо основного предназначения, этот элемент выполняет функции маховика, поглощая неравномерное вращение вала при застревании щепы. Внутреннюю часть диска тщательно шлифуют.

При создании режущих элементов в домашних условиях задействуют инструментальную сталь под марками У7А или У8А. Показатели твердости ножей после заточки должны составлять 58-60 HRC. Заточка должна бить односторонней, а высота рабочей кромки не должна превышать высоту установочных пазов диска. Для простоты наладки и регулировки инструмента крепежные отверстия в ножах делают овальными.

Сито создается из высокоуглеродистой стали под марками от 40. В готовом стальном листе проделываются отверстия, через которые будет пропускаться исходное сырье. При изготовлении рубильных молотков рекомендуется использовать рессорно-пружинную сталь. Но чрезмерная упругость может привести к инерционному подбрасыванию режущих элементов во время работы. Из-за высокой скорости вращения рабочего вала такое явление может ухудшить конечное качество продукта, поэтому лучшим решением для рубильных молотков станет инструментальная сталь.

Как сделать измельчитель своими руками?

Чтобы сделать самостоятельно измельчитель веток для дачи, потребуется следовать продуманной схеме. Сперва определяется оптимальная конструкция, которая может отличаться, к примеру, в зависимости от размеров отходов – будут ли это мелкие ветки или крупные деревяшки. Выбор конструкции зависит от нужд мастера и от того, какие отходы ему предстоит обрабатывать. Разумеется, на этом этапе делаются чертежи.

Следует подобрать двигатель, решив, будет ли он электрический или бензиновый. Бензиновый движок обладает большей мощностью и подходит для обработки крупной древесины. Так как он не привязан к розетке, его легко транспортировать по всему участку, но сам агрегат является довольно тяжелым. Электрический двигатель слабее, а его функционирование напрямую зависит от длины кабеля. Однако к плюсам устройства можно отнести его малый вес. Детали, требующие токарного станка для своего изготовления, изготавливаются профессионалами, а остальные просто подбираются из имеющихся в хозяйстве материалов.

Без рамы не обойдется ни один измельчитель. Удобнее всего сделать ее из труб и уголков. Высота конструкции должна подбираться в зависимости от высоты человека, которому предстоит чаще всего пользоваться устройством. Рекомендуемая ширина составляет 500 миллиметров, а длина может быть любой. Необходимую жесткость рамке удастся придать, если смонтировать между стойками поперечину. Наконец, специалисты рекомендуют добавить устройству колеса и рукоять, что прибавит удобства процессу эксплуатации.

Мощность привода будет определять, деревяшки какой толщины удастся обработать. Рекомендуемая мощность мотора варьируется от 2,5 до 3,5 киловатт. Если измельчитель собирается для обработки травы и сучков, то подойдет и агрегат с мощностью 1,5 киловатта. Обработка веток диаметром в 2 сантиметра может происходить с двигателем, мощность которого колеблется от 1,3 до 1,5 киловатт. Такой движок получится снять с пылесоса, болгарки или даже дрели.

Мусор, толщина которого достигает 4 сантиметров, требует применения двигателя, мощность которого находится в границах от 3 до 4 киловатт. Устройство можно взять у циркулярки, в этом случае у последней рекомендуется позаимствовать и рамку. Если толщина веток достигает целых 15 сантиметров, обработка должна осуществляться с двигателем на 6 киловатт минимум. Показатели бензинового двигателя колеблются от 5 до 6 лошадиных сил, что характерно для устройств, взятых с мотоблоков или мини-тракторов. Необходимость в чересчур высокой мощности при изготовлении измельчителя отсутствует.

Для создания дискового измельчителя потребуются двигатель, трубы, металлический лист, толщина которого составляет 5 миллиметров, перфоратор и гаечные ключи. Ножики лучше выбрать покупные из закаленной стали, создание которых самостоятельно затруднено из-за необходимости использования горна. В качестве опоры в этом случае может применяться труба. Из металла формируется диск с диаметром 40 сантиметров, в нем делаются отверстия для вала и ножей. Следом диск устанавливается на вал и соединяется с мотором. В финальной стадии происходит монтаж отсека для веток.

Из чего делают?

Для производства щепобетона подходит практически любая древесина. И все же предпочтительно использование хвойных пород, к примеру, ели или сосны. Из лиственных более качественная щепа получается из березы. Подходят и другие твердолиственные породы: осина, дуб и тополь.

При выборе древесины для арболита нужно знать ее состав. Так, лиственница не подходит для данного строительного материала из-за высокого содержания веществ, негативно влияющих на цемент. Ядом для цемента являются сахара. Кроме лиственницы, они в большом количестве имеются в древесине бука. Следовательно, отходы этого дерева использовать тоже нельзя.

Практически все отходы могут стать исходниками для изготовления щепы.

  • ветки и сучки;
  • верхушки деревьев;
  • горбыль;
  • остатки и обломки;
  • вторичные отходы.

Допускается наличие в общей массе древесины для производства щепы хвои и листьев – не более 5%, а коры – не более 10%.

Наиболее часто щепу изготавливают из елей и сосен. Выбор в пользу хвои неслучаен. Дело в том, что любая древесина содержит в себе такие вещества, как крахмал, сахара и прочие вещества, способные существенно повлиять на снижение качества арболита. В процессе производства приходится выводить вредные составляющие. Поскольку в хвое их меньше, именно на эти породы приходится меньше усилий, времени и материальных затрат на подготовку щепы.

Формирование блоков, перемычек

В формы смесь закладываем лопатами или ведрами.

Трамбовки используем из бруса.

Трамбуем только после укладки полного объема в формы, плюс небольшая горка сверху.

Не стоит после каждого слоя щепы проводить трамбовку, чем хаотичнее смесь будет накладываться в формы, тем лучше для качества.

Можно в процессе укладки лишь слегка прижимать отдельные участки, для более плотного укладывания смеси. Трамбовка неполной формы будет ошибкой. В результате производится разграничение слоев и отсутствует их качественное схватывание между собой.

Оставляем в формах на два-три дня, после этого разбираем формы и сушим блоки на воздухе.

Если позволяют финансы, то лучше использовать вибростол, который уплотняет бетон в формах. Об этом оборудовании и особенностях его использования мы рассказывали в статье про опилкобетон.

Технология производства в домашних условиях

Многих людей интересует про арболит — как сделать своими руками, состав, пропорции. Чтобы получить качественный материал, нужно учитывать цели его применения — частные или коммерческие. Для изготовления в личных целях можно не покупать дорогое оборудование.

Состав и пропорции смеси

Арболит представляет собой легкий бетон. Технология его приготовления считается практически стандартной. Однако есть и ряд нюансов.

Массу обязательно требуется прессовать. При этом для замеса применяется не обычная бетономешалка, а принудительная. В ней хорошо смешивается щепа с другими ингредиентами.

В состав материала входят такие ингредиенты:

  • цемент — требуется использовать материал марок М400 или М500;
  • вода;
  • древесная щепа;
  • химические примеси.

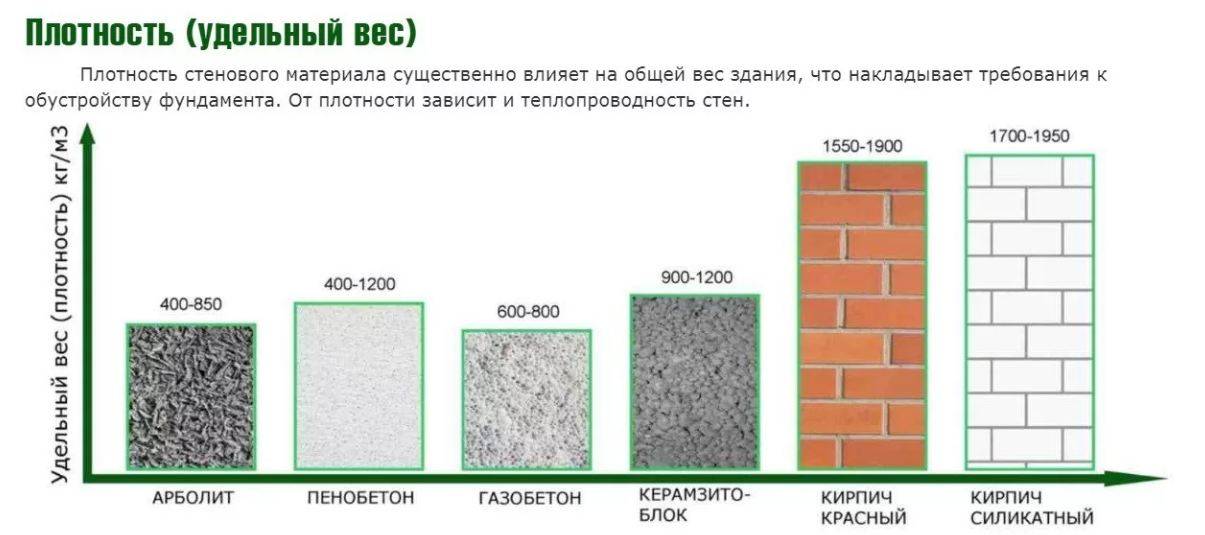

Сравнение разных материалов

Важно, чтобы цемент был свежим и сухим. К тому же щепа должна обладать определенными размерами

Чем меньше пересортицы будет, тем более крепкими получатся блоки. К химическим компонентам относят хлорид кальция. Также в состав включают сернокислый алюминий и жидкое стекло.

Дополнительные компоненты требуется вначале смешать с водой. Лишь после этого их нужно добавлять в щепу и перемешивать.

Воду можно применять любую питьевую. В ней не должно быть загрязнений. После равномерного намокания щепок в ведре можно добавлять в состав цемент. Нарушать последовательность изготовления арболитовых плит запрещено.

При изготовлении арболита требуется соблюдать рецепт. Стружечную массу нужно смешивать с портландцементом, соблюдая соотношение компонентов. Удельная масса цемента составляет 10-15 %. Количество пластификаторов не превышает нескольких единиц.

Итак, для самостоятельного изготовления арболита нужно сделать следуюдщее:

  1. Смешать 1 часть извести и 10 частей воды. Замочить в полученной смеси щепу минимум на 3 часа.
  2. Поместить щепки в бетономешалку и залить водой. Для этого нужно соединить 3 доли сырья и 4 объема воды. Включить перемешивание и добавить 1 % жидкого стекла от общей массы раствора.
  3. Добавить 4 массовых доли цемента М500 и перемешивать до однородности.
  4. Смазать борта форм отработанным маслом и наполнить сырьевым раствором. Немного уплотнить содержимое и оставить на сутки.
  5. Вытащить из формы и сушить в течение недели.

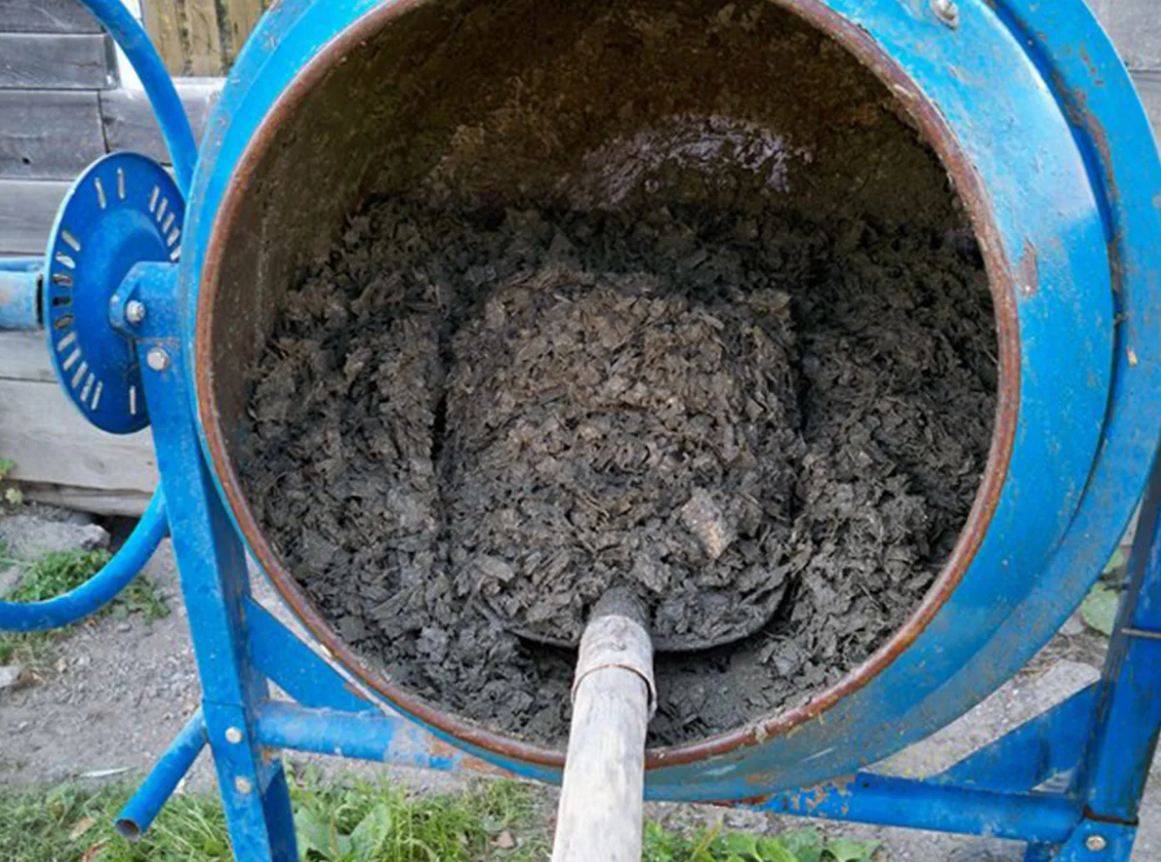

Понадобится хорошая бетономешалка

Оборудование для изготовления

Для изготовления монолитного арболита без каркаса своими руками требуется использовать специальное оборудование. Важным агрегатом для этой цели считается щепорез. Режущие детали нужно ставить под небольшим углом. При этом горловина для подачи щепы закрепляется вертикально.

Сделать самому щепорез можно из автомобильной рессоры. Также требуется использовать ось, металлические шпильки, подшипники. В интернете можно найти большое количество видео-уроков для изготовления конструкции.

Бункеры и формы

Промышленные формы обладают стандартными размерами. Они сопоставимы с габаритами блоков из пенобетона или полистиролбетона.

Арболит обычно делают размерами 20, 40 или 60 см. Делать заготовки самостоятельно достаточно сложно. Потому рекомендуется разрезать металлические листы болгаркой и заготовить специальную форму.

Арболит вполне реально сделать своими руками.

Отработка технологии

Самым трудоемким этапом считается отработка технологии. На этой стадии нужно определить все нюансы функционирования оборудования. Вносить химические компоненты рекомендуется на разных этапах. Сначала следует добавлять хлористый натрий и сернокислый алюминий. Другие ингредиенты следует вносить в бункер перед замесом.

Применять жидкое стекло следует после готовности щепы. Затем раствор нужно залить в формы, утрамбовать и оставить, чтобы он затвердел. На схватывание вещества уходит 2-3 суток. Затем формы убирают, а блоки сушат.

Арболит часто применяют в строительстве.

Применение арболитовых блоков

Сейчас арболитовые плиты устанавливают на перекрытия. Это обусловлено простотой их монтажа. Также блоки применяют для сооружения длинных прогонов в зданиях. Стандартные элементы используют для строительства домов и гаражей. Также может применяться обвязка пола с использованием арболита. При этом в состав нужно добавлять щебень.

Сделать арболит своими руками не очень сложно. Для этого нужно подготовить необходимое оборудование и четко придерживаться технологии

Немаловажное значение имеет правильный выбор материалов — желательно брать самые качественные

Как сделать щепорез своими руками: чертежи, устройство конструкции

На завершающем этапе щепа с помощью лопастей попадает на сито и вылетает из щепореза через отверстие для выгрузки. На входе приемный бункер выполнен в виде воронки для того, чтобы упростить подачу сырья для переработки и сделать этот процесс безопасным для рук.

При увеличении частоты вращения вала с диском какое-то количество древесного сырья может перемолоться в труху естественно, это плохо , хотя производительность щепореза при этом возрастает.

Необходимые чертежи, по которым для производства арболита может быть изготовлена самодельная роторно-молотковая дробилка, представлены ниже. Так как оборудование самодельное, то и размеры деталей придется подбирать, исходя из собственного материала. Рабочие чертежи разных щепорезов могут отличаться размерами и наличием тех или иных узлов, но принцип работы остается одинаковым. После подачи на оборудование напряжения В электродвигатель предает свое вращение при помощи клиноременной передачи на барабан с лезвиями 4 через шкив 14 и вал.

Нужно только закладывать в подающий бункер древесные отходы, которые сразу перерабатываются в щепу оптимальной длины до 25 мм. Собрав щепорез для арболита своими руками и выдержав расстояние между молотками в дробилке арболита можно производить щепу длиной до 25 миллиметров и шириной около 5 миллиметров. Такая щепа идеально подходит для изготовления арболитовых блоков или приготовления монолитного арболита. Оно выполняется под определенным углом, за счет чего ветки не выбрасываются назад.

Если вы планируете заниматься строительством дома из самостоятельно изготовленных арболитовых блоков или монолитного арболита, то вам понадобиться щепа. Используя его, вы значительно улучшите качество блоков, да и впоследствии, после завершения всех строительных работ, он вам пригодится в качестве садового измельчителя для переработки отходов, оставшихся после осенней уборки огорода, а также обрезки кустарников и деревьев. Изготовить щепорез для арболита можно, используя определенный набор инструментов и подручных материалов. Основными узлами станка являются рубильный диск с ножами и ротор с молотками и лопастями.

Прежде чем конструировать щепорез своими руками, необходимо подготовить все детали. Для изготовления диска понадобится металлический лист толщиной мм.

Из чего состоит щепорез

Диаметр готового изделия должен быть примерно мм. В центре делается отверстие, куда помещается шпонка, а по внешнему периметру — симметричные прорези. Через них будет отводиться стружка.

Для крепежа ножей подготавливаются отверстия. Щепорез своими руками можно собрать с применением готового диска. В любом случае диск одновременно будет являться маховиком.

Для подготовки ножей, каждый из которых должен иметь два отверстия, чаще всего рекомендуют брать рессоры от легкового автомобиля. Ножи для щепореза закрепляются с помощью болтов, которые откручиваются закручиваются шестигранным ключом. Этот факт объясняется тем, что болты под отвертку закручиваются не так плотно. Под молотками понимают плоские пластины металла, толщина которых составляет порядка 5 мм.

Располагаются они на роторе. Это те детали, которые лучше купить уже готовые. Необходимо подготовить сито. При установке ножей в рубительную машину необходимо обеспечить требуемую выставку ножей за плоскость диска.

Разница в выставке ножей не должна превышать 0,2 мм.

Режим шлифования

Режущие кромки ножей должны лежать в одной плоскости, зазор между режущими ножами и контрножами должен быть равномерным 0, С целью повышения стойкости режущей кромки ножей к выкрашиванию сколы в процессе эксплуатации рекомендуется:.

После заточки ножей под требуемый угол, произвести дополнительную заточку с обратной стороны фаски на ширине 0, После каждой переточки ножи должны находится в покое вылеживании не менее х часов для снятия усталостных напряжений. Примечание: Ножи рубильные изготовленные из других марок сталей сопровождаются дополнительной информацией к инструкции.

О компании. Фотогалерея Видеогалерея. В наличии на складе : 26 ед. Отгрузка рубилки Junkkari hjg в г. Дровокол гидравлический станок для колки дров Japa Финляндия Количество : 1 шт. Упаковщик для дров Palax Motti Количество : 4 шт.

Упаковщик для дров Palax Packer Количество : 2 шт. HJ — Измельчитель древесины от трактора с гидравлической подачей Количество : 3 шт. Заточной станок — IRM Количество : 1 шт. Ленточная пилорама ZL- 60V Количество : 1 шт. W-Forrest — роторный мульчер диаметр до мм. Количество : 1 шт. Заказ запасных частей. Рубительные машины Измельчители древесины. Дровокольное оборудование Дровоколы и колуны.

Из болгарки

Шредер из угловой шлифовальной машины (болгарки) – очень простой и быстрый в изготовлении агрегат. Чтобы измельчитель перемалывал траву и ветки толщиной до 4 см, в качестве двигателя необходима болгарка с мощностью больше 3 кВт.

Для работы потребуются:

  • металлические уголки 35х35 мм;
  • лист металла толщиной 3 мм;
  • любая металлическая ёмкость (ведро или выварка);
  • пластинчатые самодельные или покупные ножи (от газонокосилки);
  • крепёж (болты, гайки, шайбы);
  • листовая жесть;
  • электроды, отрезные и шлифовальные диски на болгарку.
  • электродрель;
  • сварочный аппарат;
  • болгарка;
  • ключи накидные или рожковые.

Перед началом изготовления агрегата уголок нарезается и сваривается станина, похожая на стул. Для безопасности функционирования установки основание должно быть устойчивым.

Работа производится в следующем порядке:

  1. К сваренной станине крепится болгарка, валом кверху.
  2. Сбоку ёмкости прорезается отверстие длиной 10 см, шириной 5 см.
  3. Из жести изготавливается короб для удаления перемолотой массы и крепится к прорези.
  4. На дне ёмкости по центру сверлится отверстие для вала болгарки.
  5. Болгарка крепится на станину.
  6. Ставится пластинчатый нож или диск от газонокосилки.


Шредер из болгарки


Конструкция мини-шредера из болгарки

Состав конструкций, особенности изготовления

Измельчитель веток и травы — незаменимый помощник в работе на огороде и в саду, но приобретение его связано с существенными денежными затратами. А поскольку конструктивно шредер несложен, его можно собрать самостоятельно из старого оборудования и доступных материалов.

Садовый измельчитель состоит из следующих основных узлов:

  • электрический или бензиновый двигатель;
  • стационарные или съёмные ножи, установленные на рабочем валу;
  • металлическая или деревянная рама;
  • ёмкость для срезанной растительности;
  • защитная крышка для безопасности;
  • короб для выхода переработанной массы;
  • система запуска и контроля.

Ёмкость для загрузки срезанной растительности обычно делают круглой, из металла или толстостенного пластика. Подойдёт большая кастрюля, железная или пластиковая садовая бочка, а также корпус старой стиральной машины. Она должна обязательно прикрываться крышкой для защиты глаз от вылетающих при работе частиц. Короб, который нужен для выгрузки перемолотых отходов, гнут из листовой жести.

По принципу работы одни садовые шредеры похожи на шнековые мясорубки, а другие — на кофемолки с ножами. В качестве привода берут электрические или бензиновые двигатели внутреннего сгорания (ДВС) от старой, неиспользуемой техники. Модели с ДВС удобнее своей мобильностью — не нужна привязка к электросети, но они гораздо дороже в изготовлении и сложнее в использовании, чем с электродвигателями.

Чертежи различных конструкций садовых измельчителей

Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

Чертёж молоткового измельчителя

Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал

Режущий инструмент — пакет дисковых пил

Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

Пакет из 15 пил на валу

В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

Набор пил на шпильке М20

Вид сбоку

Двухвалковый измельчитель

Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

Элемент рамы

Ось и вал

Сборка валов

Расположение валов на раме

Валы из квадратной заготовки под 4 ножа

На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.

Общая информация

Перед тем как начать создавать щепорубительную машину своими руками, необходимо разобраться в ее особенностях, принципе работы и предназначении. Щепа является одним из ключевых элементов арболита или щепкобетона — популярного строительного материала, на основе которого создают малоэтажные помещения.Это интересно: технология производства арболита. На рынке арболит продается в виде прямоугольных блоков и содержит в себе цементные смеси марок 400 или 500. В роли дополнительных компонентов используют переработанные древесные отходы, размерами 5×5×25 мм. В числе подобных отходов:

  1. Опилки.
  2. Крупная стружка.
  3. Щепа.

В данном видео рассмотрим как сделать щепорез своими руками:

Именно для производства последнего сырья и разрабатываются специальные щепорубительные установки. Технология создания арболитов на основе щепы выглядит следующим образом:

  1. Изначально подготовленные отходы древесины заливают водой, тщательно смешивают и перемещают в резервуар на пару часов. После продолжительной выдержки процент содержания клетчатки в сырье заметно снижается, что позволяет создавать на его основе качественные и устойчивые блоки.
  2. После этого полученную массу помещают в другой резервуар и заливают раствором хлорида кальция и сульфата алюминия. Эти вещества окончательно очистят консистенцию от остатков клетчатки.
  3. К древесным отходам добавляют цементную смесь и известь в пропорции 3:4:4. Затем следует поместить материал в бетономешалку и перемешать до полурассыпчатого состояния. Продукт должен обладать однородной консистенцией и не содержать в своем составе комков или несмоченных участков.
  4. В итоге полученную массу выкладывают в специальных формах, которые предварительно смазываются машинным маслом, и выдерживают при комнатной температуре до тех пор, пока она не затвердеет.

Что касается сфер применения арболита в строительстве, то они довольно обширные. На основе этого материала создают перемычки, стеновые конструкции, отдельные элементы полов и даже полноценные фундаментные блоки. В последнем случае к арболиту нужно добавлять цемент более высокой марки.

Такой строительный материал характеризуется высокой прочностью и хорошей теплоемкостью. Ему не страшны температурные скачки или повышение влажности, а огнестойкость и устойчивость к коррозийным процессам остаются на высшем уровне.

Подготовка корпуса

Щепорез собственными руками начинают делать с приготовления обязательных деталей. Часть из них можно выбрать в местах сбора металлолома, а некоторые придется выточить у токаря.

Для производства корпуса потребуется металлический лист с толщиной 3-5 мм. Из него при помощи трафарета вырезается верхняя и нижняя часть. Трафарет напоминает объединенные вместе круг и прямоугольник. Причем главное подобрать подобные размеры, чтобы диаметр круга был больше диска с закрепленными ножами на 3-5 см. Боковой стенкой будет служить полоска металла. Потребуются также два «бочонка»», которые можно вырезать из арматуры. В них выполняется резьба. Благодаря им соединяются верхняя крышка и корпус.

Соединяются части при помощи сварки. В первую очередь сваривается нижняя пластина с боковой полоской металла. После чего исследуется, вместится ли диск с ножами. Если все подходит, приступают к сварке «бочонков», которые соединяются с боковой и нижней сторонами. Все швы провариваются с обеих сторон.

В корпусе нужно приготовить отверстие для вала. В крыше выполняется отверстие для того, чтобы можно было поместить ветви. Оно делается под конкретным углом, благодаря чему ветви не выбрасываются назад.

Возможно ли изготовление приспособления своими руками?

Самостоятельное изготовление щепореза вполне возможно, но для этого необходимо обладать соответствующими навыками и возможностями. Понадобятся инструменты, материалы, соответствующие приспособления. Кроме этого, для вращения вала придется использовать электродвигатель с натяжным устройством, или бензиновый мотор.

Щепорезы на бензиновых (или дизельных) двигателях изготавливаются реже, так как безопасный вывод выхлопных газов представляет собой небезопасную систему. Установка на улице возможна только в теплое время года, а зимой работать с подобным оборудованием крайне сложно.

Прежде, чем приступить к непосредственному изготовлению станка, надо определиться с конструкцией и подобрать все необходимые инструменты и материалы. Возможно, некоторые узлы придется заказывать у токаря или применить готовые элементы. Обычно исходят из имеющихся под рукой деталей. Кроме того, надо тщательно взвесить свои возможности и решить, сесть ли смысл браться за изготовление мощного и довольно опасного станка.

Дисковый щепорез.

Из чего состоит щепорез

Щепорез – это несложная молотковая рубительная машина, приводящаяся в действие электродвигателем или ДВС (бензиновым или дизельным двигателем внутреннего сгорания). В состав этого агрегата входят:

  • защитный корпус (откидывающийся или снимающийся);
  • вал, соединенный с двигателем посредством шкива;
  • диск с тремя ножами;
  • комплект свободно двигающихся молотков;
  • электродвигатель или ДВС;
  • рама;
  • сито (ячейки размером около 20 миллиметров);
  • приемный бункер в виде воронки для подачи древесного сырья;
  • отверстие для выгрузки готовой щепы.

С помощью такой рубительной машины осуществляется производство щепы длиной до 25 миллиметров и шириной около 5 миллиметров. Изготовленная щепа для арболита своими руками идеально подходит для изготовления блоков, которые можно использовать для строительства такого дома, как арболитовый.
