Экономные твердотопливные котлы длительного горения: как сделать своими руками

Типы котлов и принцип их работы

Все котлы, работающие на твердом топливе, подразделены на несколько типов, которые отличаются между собой многими показателями. Но по основным характеристикам, их подразделяют на четыре вида:

Классические;
Пиролизные котлы отопления;
Котлы длительного горения;
Автоматические;

Классические котлы— принцип работы классического твердотопливного котла заключен в том, что тепло дается путем пламенного сгорания топлива. Имеет две дверцы, через одну из которых загружается топливо, через другую — котел чистится от золы и других продуктов горения. Могут работать на двух видах топлива — дрова и уголь.

Отличаются по материалу изготовления теплообменника, могут быть изготовлены из чугуна или стали. Чугун является более приоритетным в плане долговечности, срок его эксплуатации более 20 лет. Из недостатков можно отметить тот факт, что он боится механических ударов и очень чувствителен к перепадам температур, что может привести к разрушению. Стальной теплообменник более устойчив к перепадам температур и повреждениям, но срок его службы значительно ниже — чуть больше 6 лет.

Пиролизные (газогенераторные) котлы— данный вид котла работает по принципу пиролиза, то есть разложения и газификации твердого топлива. Этот процесс происходит при закрытом дымоходе и закрытой камере сгорания. После высвобождения древесного газа, образовавшегося в процессе пиролиза, он направляется в сопло горелки, где смешивается с вторичным воздухом, который накачивает вентилятор. После этого газовая смесь попадает в камеру сгорания, где воспламеняется. Горение происходит при температуре, которая иной раз достигает 1200°, и процесс будет продолжаться до полного сгорания твердого топлива.

Котлы длительного горения— в этом виде котла длительный процесс горения обеспечивается специальными приемами. В настоящее время существует две системы длительного горения (канадская система Булерьян, и прибалтийская Стропува), но вторая не нашла широкого применения за счет дороговизны, сложности эксплуатации и еще множества технических параметров.

Котлы длительного горения можно отнести к пиролизным котлам, но принцип работы будет немного иным. Первая система (Бурельян) представляет собой печь, состоящую из двух камер, где в нижней камере происходит тление и образование газа. После поступления газа во вторую камеру, происходит смешивание с воздухом и дальнейшее полное его сгорание (дожиг топлива). Конструкция подобного твердотопливного котла представляет собой цилиндр, с ввареными в него трубами на половину окружности. Расположение труб снизу-вверх обеспечивает хорошую циркуляцию воздуха, тем самым увеличивая теплоотдачу. Устанавливаются в основном в нежилых помещениях, отлично подойдет для отопления гаража или дачи. Цена на такой котел адекватная, есть возможность выбрать типоразмер, подходящий той или иной площади.

Котел по системе Стропува имеет два цилиндра, один из которых находится внутри второго, по принципу матрешки. Все пространство между ними заполнено водой, которая постепенно нагревается. Внутренний цилиндр системы играет роль топки, куда при помощи распределителя подается воздух. После загрузки топлива, оно начинает прогорать сверху вниз, тем самым нагревая теплоноситель. Заявленная производителем цена, длительное время горения, от 2 до 4 суток, в зависимости от топлива, требуемое остывание котла и дальнейшая чистка перед новым розжигом, удваивают задачу и приносят неудобства. Поэтому данный тип котла не принес широкого распространения.

Автоматические котлы— в данном типе котла процесс загрузки топлива, и очищение от золы полностью автоматизированы. Котел оснащен шнековым или транспортерным бункером для подачи топлива и автоматического очищения от золы. Вариант угольного автоматического котла подразумевает движение пласта горения топлива, которое необходимо для полного сгорания. Для этого, автоматический котел оснащается подвижными колосниками, или рубящими и двигающими механизмами. Параметры нагрева теплоносителя и горения топлива обеспечиваются принудительным наддувом.

В преимущества и особенности автоматических котлов можно включить;

Не требуют трудоемкого обслуживания и пристального внимания за процессом горения;
Снабжены, входящим в комплект, регулятором температуры;
Многие оснащены датчиком, отслеживающим температуру в самом котле;
КПД автоматического котла составляет до 85% от общего числа;
Длительная работа, ограниченная только лишь емкостью бункера для автоматической подачи топлива.

Стоит учесть, что и расход топлива, в частности, угля намного меньше, чем в традиционных твердотопливных котлах.

Чугунные и стальные конструкции – в чем отличия

Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно

В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится. Такая работа требует как специального оборудования, так и особых знаний и умений

Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают

Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.

Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.

Недостатки чугунных изделий таковы:

большая масса котла предполагает наличие отдельного фундамента;
затруднения в процессе сборки и высокие затраты на транспортировку;
чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.

Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками, что позволит учесть все нюансы.

По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.

Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.

Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

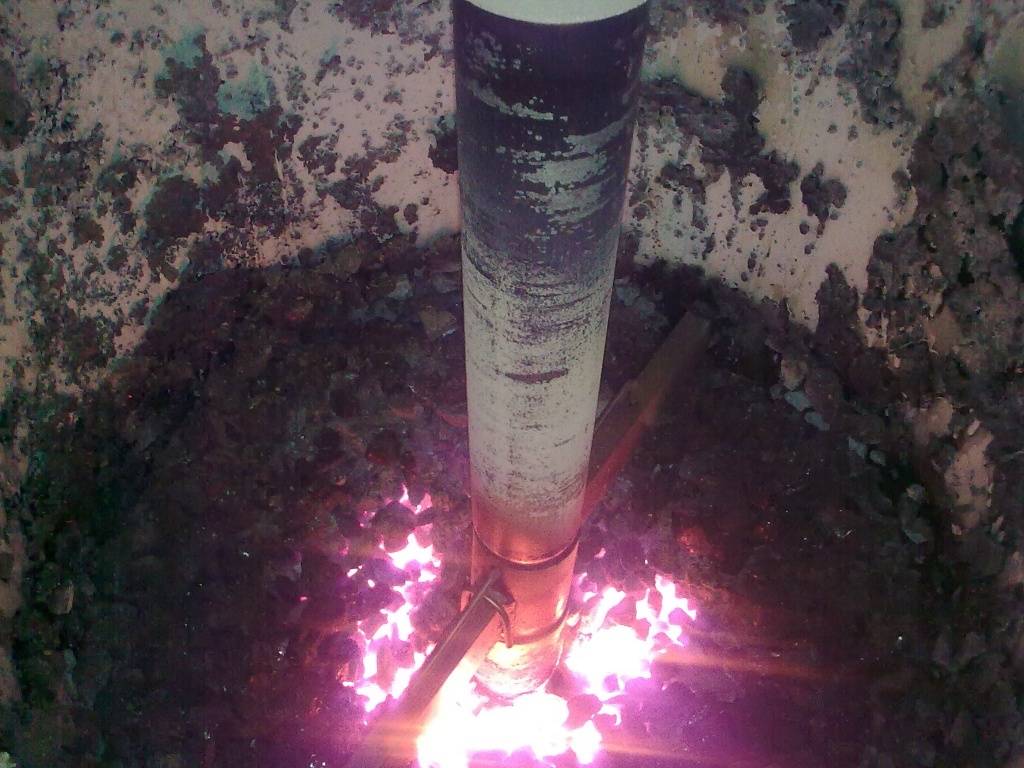

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котла

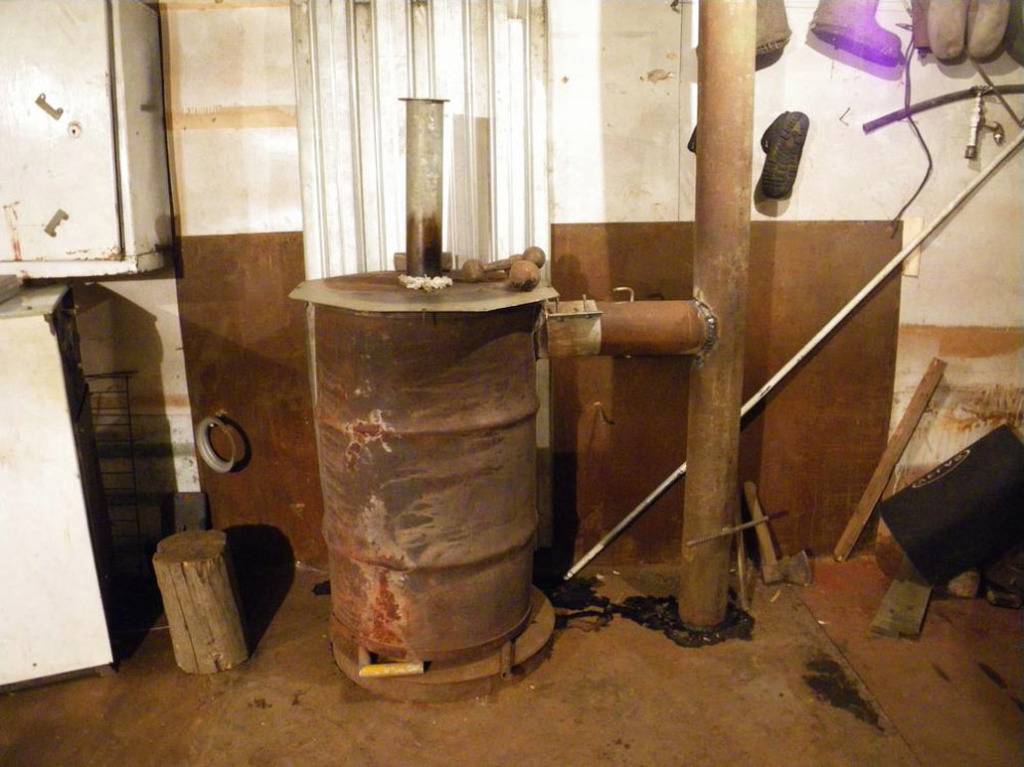

Пробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Конденсатные агрегаты

Хотелось бы обозначить рейтинг и конденсатных котлов. На современном рынке их ассортимент увеличивается. Все производители стараются не упустить возможность доказать, что они остаются в тренде. Но не всегда даже самым именитым компаниям удаётся создать лучший котёл. Поэтому в нашем рейтинге вы не увидите многих из них.

De Dietrich Innovens PRO MCA

Как ни странно, но первое место у французов. Причины – их котлы лучшие и по эффективности работы, и по требованиям безопасной эксплуатации, и по производительности, и по энергосбережению. Мощность агрегатов варьируется от 43 до 114 кВт. Все модели относятся к категории «настенных».

Конструктивные особенности:

теплообменник изготовлен из сплава алюминия и кремния, и у него моноблочная конструкция;
горелка стальная;
изоляция корпуса из композита;
система самодиагностики;
полная автоматика;
конденсат собирается в специальном сифоне;
внутри расположена подсветка, что очень удобно в процессе обслуживания котла;
датчик, показывающий температуру отводящих газов;
КПД 102,5%.

Настенные конденсационные котлы от компании De Dietrich Источник sanitech-instalacje.pl

Viessmann Vitodens 100-W

В модельной линейке это марки есть и одно-, и двухконтурные нагревательные приборы с мощностью 19-35 кВт. Интересен тот факт, что в категории конденсатных котлов, работающих на газе, эти самые дешевые.

Особенности конструкции:

теплообменник из нержавейки;
горелка стальная, она цилиндрической формы;
воздух в топку загоняется вентилятором, и если грамотно настроить его в плане скорости вращения, то можно неплохо сэкономить на потреблении топлива;
в отводящих газах очень низкое содержание вредных веществ;
защитные системы от замерзания и перегрева;
удобное расположение деталей и узлов в корпусе;
КПД 108%.

Газовый котёл Viessmann Vitodens 100-W: внешний вид и изнутри Источник www.v-store.ro

Vailliant ecoTEC plus VU OE

У этого производителя всего лишь две модели с мощностью или 45, или 65 кВт. Достоинства – высокая экологичность и экономичность. Обе модели одноконтурные, но есть возможность подключить к ним бойлер. Использовать котлы можно только в низкотемпературных отопительных системах. В Германии их устанавливают на крышах частных домов.

Особенности:

КПД – 109%, то есть эффективность самая высокая;
горелка регулируемая по мощности в пределах 28-100%;
автоматика полная;
циркуляционный насос – двухступенчатый с возможностью ручного или автоматического переключения;
вентилятор с настройкой скорости вращения.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

высокая интенсивность горения;
сложность оперативной регулировки и контроля этого процесса;
неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

В начальном положении прижимное устройство (10) находится в верхнем положении.
Через дверцу (6) в топку загружают крупную партию дров.
После поджигания происходит регулируемый механическим приводом (16) процесс горения.
Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
Золу после завершения цикла удаляют через нижнюю дверцу (13).
Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.
