Самодельный насос для откачки воды: разбор 3-х вариантов, которые можно сделать своими руками

Механизмы для самостоятельного устройства скважины

Обычно для устройства скважины используют специальную буровую технику, поэтому возникает вполне закономерный вопрос: как пробурить скважину на даче без ее применения? Оказывается, существует несложный ручной механизм, состоящий из буровой вышки и подвешенной к ней колонки. Рассмотрим более подробно отдельные части оборудования.

Основанием служит вышка, напоминающая треногу. Материалом для опор являются или металлические трубы, или бревна, соединенные в верхней части шкворнем. Там же расположен блок подъема буровой колонки. Две ноги вышки соединены лебедкой (воротом).

Конструкция оборудования для бурения может быть различной. В некоторых случаях, если водоупорный слой залегает недалеко от поверхности земли, достаточно ручного бура

Колонка для бурения – главный функциональный элемент. Она состоит из нескольких трехметровых штанг, соединенных муфтами. Иногда достаточно длины в полтора метра. Именно колонка погружается в грунт, а ее длина регулируется при помощи штанг. Заменой специального оборудования служат водопроводные трубы, оснащенные стальными муфтами.

Буровые головки необходимо выбирать в зависимости от природы грунта. Вот наиболее часто используемые: 1 — «ложка», 2 — «змеевик», 3 — «долото», 4 — «желонка»

Ударным или режущим грунт элементом является буровая головка. Она накручивается на колонку с помощью резьбового переходника. В процессе опускания головки в почву грунт заполняет полости бура. Для различных видов пород используют разные насадки: «ложка» подходит для мягкого грунта, «змеевик» — для плотного, «долото» — для твердых пород. Желонкой вынимают разрыхленный грунт наверх.

Чтобы стенки скважины не обсыпались, используют обсадные трубы – как правило, это обычные пластиковые водопроводные изделия, легкие и удобные для монтажа. Низ трубы представляет собой своеобразный башмак, имеющий снизу гладкую или зазубренную кромку.

Два основных вида башмака для обсадных труб: а – зубчатый (фреза), б – гладкий. Область резки: 1 – зубцы, 2 – гладкая кромка

Таким образом, устройство скважины происходит с применением специального оборудования, часть из которого можно приобрести в магазине, часть изготовить самостоятельно.

Конструкция #12 – “самоделка” для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции – это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Конструкция #2 – ручная помпа с прямым изливом

Очень простое устройство для перекачивания воды из бочки, шахтного колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.

Необходимые детали:

  • труба ПВХ д.50мм – 1шт.;
  • муфта ПВХ д.50мм – 1шт;
  • труба ППР д.24мм – 1шт.;
  • отвод ППР д.24 – 1шт;
  • заглушка ПВХ д.50мм – 2шт.;
  • кусочек резины д.50мм, толщиной 3-4мм – 1шт;
  • обратный клапан д.15мм – 1шт.;
  • пустой баллон от силикона 330мл – 1шт;
  • стяжной винтовой хомут – 1шт;
  • винт-гайка или заклепка – 1шт;
  • накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.

С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет. Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.

Что собой представляет обратный клапан заводского изготовления, применяемый для работы насосной станции, подробно описано в рекомендуемой нами статье.

Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.

Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.

Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.

Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.

Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.

Материал труб может быть любой, да и сечение не обязательно круглое

Важно подобрать к гильзе подходящий поршень. Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить

Для удобства можно взять тройник и одну сторону у него заглушить

Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.

На что ориентироваться при выборе

Если в ручном насосе появилась насущная необходимость, то следует знать, как правильно подойти к выбору оптимальной модели.

В первую очередь, сравниваются параметры скважины (глубина залегания водоносного слоя) и параметры предлагаемых в продаже насосов. Как уже говорилось, большинство ручных моделей способно работать с источниками, расположенными на лбине не ниже 6 ÷ 8, редко – 10 метров

Если залегание более глубокое – то здесь альтернативы нет: придется предусматривать установку только штангового насоса

Важно знать производительность насоса – какое количество воды он способен прокачать за цикл (или за единицу времени – минуту, при интенсивной нагрузке)) Следующий параметр планируемой (или имеющейся) скважины – диаметр обсадной трубы, также влияет на выбор насоса. Если труба имеет условный проход 4 дюйма (100 мм) и более – никаких проблем нет, и можно приобретать любой насос

Но в том случае, когда обсадка более узкая, штанговый насос уже может не подойти – просто его рабочий помповый узел невозможно будет опустить в толщу воды. Необходимо знать степень загрязнённости воды из скважины – обычно в паспортных характеристиках насоса указывается допустимый уровень, с которым оборудование способно работать. Наверное, будет нелишним оценить удобство работы с насосом. При этом необходимо иметь в виду, что в числе пользователей могут оказаться люди в почтенном возрасте или дети – хватит ли их усилий для того, чтобы набрать хотя бы небольшой объем воды. Необходимо продумать, как будет устанавливаться насос – какие у конкретной модели имеются установочные платформы или посадочные отверстия, кронштейны или проушины и т.п

Немаловажно знать и массу приобретаемого прибора, чтобы заранее предусмотреть возможные способы его монтажа – будет ли это металлическая сварная рама, забетонированная площадка, фланцевое соединение к выходящей из земли обсадной трубе, настенное крепление или же просто какой-то облегченный вариант для сезонного использования. Исходя из предполагаемых условий эксплуатации можно определиться и конструктивными особенностями изделия

Так, для установки только лишь на летний период можно приобрести облегченный пластиковый вариант. Если предполагается стационарная установка, то выбор делается в пользу чугуна или нержавеющей стали. Кроме того, для временного пользования следует приобретать модель, которую несложно своими силами быстро установить и демонтировать. Наконец, для многих хозяев определяющим фактором является еще и внешняя декоративность насоса – об этом уже упоминалось в статье. Конечно, приобретение насоса, способного украсить участок, повлечет куда более серьезные денежные затраты.

Ручные помпы с боковыми изливами

Данный способ прокачки воды избавляет конструкцию от одного незначительного недостатка предыдущей конструкции. Там вода течет из отвода, который является одновременно рукоятью. Это не критично, но неудобно. Чтобы избавиться от данного недостатка, нужно произвести модернизацию.

В верхнюю часть гильзы достаточно врезать тройник. В штоке высверливаются отверстия

Здесь важно, чтобы они не делали конструкцию недостаточно жесткой. При данной комплектации расстояние от гильзы до штока заполняется водой, которая перетекает и посредством излива извлекается из устройства

Этот способ более эффективен, нежели описанный ранее.

Как выбрать ручной насос для воды

Если вы считаете, что для перекачки воды из скважины вам целесообразнее установить ручную помпу, то при выборе оборудования стоит придерживаться учёта таких параметров:

  • Глубина зеркала воды в водяной скважине. Поскольку не каждый ручной агрегат способен справляться с подъемом воды с больших глубин.
  • Тип забоя скважины и наличие примесей песка/глины в воде. Как известно, не каждый водяной насос для подъема воды своими руками справится с переработкой грязной воды.
  • Масса агрегата. Все помпы ручного типа по весу колеблются в пределах 4-130 кг, что играет немаловажную роль в транспортировке и установке оборудования.
  • Тип установки. Здесь стоит учесть, планируете ли вы объединить механизм с другими типа ми насосов в одну систему или же это будет простая ручная машина для подъема воды своими руками.
  • Сезон применения агрегата. Так, для постоянной эксплуатации насоса круглый год стоит купить латунный или чугунный агрегат. Если же насос будет использоваться только летом, то можно приобрести более дешевый пластиковый вариант изделия.
  • Возможность перемещения помпы от одного источника к другому, если в этом есть необходимость. К примеру, забор воды из речки/пруда и забор воды из скважины/колодца.
  • Внешний вид механизма. Особенно важен этот пункт для тех, кто не хочет или боится нарушить ландшафтный дизайн своего участка. Для таких случаев существуют интересные модели ручных помп, выполненных в декоративном варианте.

Конструкция #13 — фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7).

На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Ручная помпа своими руками

Для изготовления более сложного варианта нужно приготовить такие материалы:

  • отрезок пластиковой трубы для канализации длиной 600 – 700 мм и диаметром 50 мм, а также тройник, две заглушки и уплотнители того же диаметра;
  • отрезок пластиковой трубы для канализации диаметром 24 мм;
  • два полудюймовых обратных клапана;
  • болт М6 или М8, а также шайба и гайка для него;
  • техническая резина;
  • несколько хомутов.

Насос можно собрать в нескольких вариациях.

Слив через ручку

Это простейший вариант самодельного поршневого насоса. Его шток, изготовленный из пластиковой трубы диаметром 24 мм, одновременно играет роль сливной трубы. Устройство изготавливается в следующем порядке:

  1. В центре заглушки диаметром 50 мм следует просверлить с десяток отверстий диаметром 5 – 6 мм.
  2. С внутренней стороны к заглушке необходимо с помощью болта с гайкой или заклепки прикрепить отрез тонкой резины, так чтобы он перекрывал просверленные отверстия. Эта несложная конструкция будет играть роль обратного клапана.
  3. Заглушку с импровизированным обратным клапаном необходимо с помощью саморезов закрепить на торце отрезка 50-миллиметровой канализационной трубы. Место соединения следует герметизировать резиновым уплотнителем. Не забудьте, что резиновый клапан должен оказаться внутри гильзы.
  4. В центре второй заглушки необходимо просверлить отверстие диаметром 26 мм. На заключительном этапе сборки эту деталь нужно будет закрепить на втором торце гильзы. Она послужит направляющей для штока.
  5. Теперь необходимо оборудовать будущий шток (пластиковая труба диаметром 24 мм) покупным обратным клапаном. Для этого его нужно навинтить на короткий стальной патрубок, который затем вставляется в нагретую трубу. После установки патрубка с клапаном трубу необходимо стянуть хомутом, который удаляется только после полного остывания пластика.
  6. Поршнем послужит верхняя часть от флакона из-под герметика объемом 340 мл. Хорошенько разогрев, его помещают в гильзу, в результате чего будущий поршень примет необходимую форму. Затем от флакона отрезают большую часть, а верхушку прикрепляют к обратному клапану, установленному в штоке. Для этого следует использовать накидную гайку или бочонок – муфту с наружной резьбой.

Остается собрать насос. Поршень устанавливается в гильзу, затем заглушка с проделанным в центре отверстием надевается на шток и прикручивается (без уплотнения) к гильзе. К свободному концу штока необходимо прикрепить штуцер, на который будет надеваться шланг.

Советы по установке и эксплуатации насосной станции читайте тут.

Подобрать погружной насос сложнее, чем поверхностный, ведь устройство находится непосредственно в воде, которая предназначена для питья. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/skvazhina-ne-glubokaya/nasos-vodolej-texnicheskie-xarakteristiki.html вы можете ознакомиться с насосами Водолей. Рассмотрим технические характеристики и модельный ряд.

Сборка бокового слива

Небольшое усовершенствование сделает эксплуатацию насоса более удобной, поскольку шток будет освобожден от шланга. Отличие от вышеописанной конструкции совсем небольшое: к гильзе сверху нужно прикрепить тройник, можно с косым отводом.

Готовый ручной насос

При этом в штоке сразу за обратным клапаном необходимо выполнить несколько отверстий, но так, чтобы труба сохранила достаточную прочность. Теперь шланг необходимо прикрепить к отводу тройника – вода при подъеме поршня будет выходить через это отверстие.

Спиральный гидравлический поршень

Это остроумное изобретение способно использовать силу потока для подачи воды по не очень длинному трубопроводу.

Приводом установки служит частично утопленное колесо с лопастями, вращаемое речкой или ручьем. На его боковой поверхности укладывается в виде спирали пластиковая труба диаметром от 50 до 75 мм. Для ее фиксации проще всего использовать пластиковые хомуты.

К входному патрубку (внешний конец спирали) следует прикрепить ковш диаметром 140 – 160 мм.

Ручная помпа на даче

Из спирали в трубопровод вода будет поступать через специальное устройство – так называемый трубный редуктор, который следует снять с нерабочего насоса заводского изготовления. Редуктор устанавливается в центре колеса.

Работает эта модель следующим образом: в момент вращения колеса заборный патрубок проходит некоторое расстояние под водой, захватывая определенное количество жидкости. Затем патрубок поднимается вертикально и вода в нем под действием собственного веса устремляется вниз и по мере вращения колеса продвигается к центру спирали, откуда и попадает в трубопровод.

Конструкция #4 – поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

  • труба металлическая д.100мм., длина 1м.;
  • резина;
  • поршень;
  • два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Шаг #1: Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Шаг #2: Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Шаг #3. Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Шаг #4: Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.

Конструкция #6 – американский или спиральный тип

Спиральный насос использует энергию течения реки. Для работы должны быть соблюдены минимальные требования: глубина – не менее 30см, скорость течения – не менее 1,5 м/с.

Вариант 1

Необходимые материалы:

  • гибкий шланг д.50мм;
  • несколько хомутов по диаметру шланга;
  • заборник – ПВХ труба д. 150мм;
  • колесо;
  • трубный редуктор.

Главной трудностью в таком насосе является трубный редуктор. Такой можно найти в списанных ассенизаторских машинах или раздобыть с заводского оборудования.

Для большей эффективности к насосу крепится крыльчатка

Гибкий шлаг с помощью хомутов крепиться к колесу по спирали. На один конец присоединяется заборник из ПВХ трубы д. 150мм. Второй конец шланга надевается на трубный редуктор.

Вода забирается водозаборником и двигается по спирали, создавая необходимое давление в системе. Высота подъема зависит от скорости течения и глубины погружения заборника.

Вариант 2

Необходимые материалы:

  • гибкий шланг д.12мм (5);
  • бочка пластиковая д.50см, длина 90см (7);
  • пенопласт (4);
  • крыльчатка (3);
  • втулочная муфта (2);

В дне бочки вырезаем заборное отверстие. Внутри бочки необходимо плотно по спирали уложить шланг и подсоединить к втулочной муфте.

Внутри бочки шланг плотно уложен, прижат к стенкам полосой. Бочка может быть металлической с пенопластовыми поплавками

Для придания плавучести внутрь бочки необходимо вклеить поплавки из пенопласта. В довершении прикрутить крыльчатку.

Для такого варианта конструкции сливной шланг должен быть 25 мм. в диаметре.

Гидротаранные насосы заводского изготовления

Разумеется, такие простые и надёжные устройства не могли миновать претензий на серийное производство. В настоящий момент их производят как отечественные, так и зарубежные фирмы. Однако из-за своей специфики работы (часть воды сбрасывается через клапан) они имеют довольно узкую область применения — в городском хозяйстве они практически бесполезны, зато незаменимы в отдалённых, неосвоенных районах, экопоселениях и фермерских хозяйствах.

На сегодняшний день в России только одна фирма выпускает эти экологически чистые и эффективные устройства — производственная артель «Урал». Модельный ряд представлен насосами «Качалыч» ГТ-01 (190 у. е.) и ГТ-03 (110 у. е.), а также их разновидностями.

Изготовление насоса своими руками обойдётся несколько дешевле, даже если приобретать все детали. Однако реальная экономия достигается при наличии подручных средств — в этом случае насос будет практически бесплатным, при этом его производительность может быть существенно выше за счёт более объёмного фидера и пропускной способности всей системы.

Любой прибор или устройство на основе действий естественных сил заслуживает пристального внимания и разработки. Игнорируя бесплатную энергию, данную самой природой, мы рискуем внезапно остаться беспомощными в отсутствие бензина и электричества. Перевод подсобного хозяйства на альтернативные источники энергии — залог спокойствия и гармонии с окружающей средой.

рмнт.ру

Центробежный дренажный насос или помпа для канализации

Особенность представленного центробежного насоса в том, что он способен забирать и перекачивать грязную воду, в том числе с посторонними включениями, то есть как дренажный или фекальный агрегат для откачки септиков. Таким образом, с его помощью можно поливать огород из пруда, откачать жидкость из погреба или подвала, откачивать фекалии. Автор проекта планирует использовать насос для гидробурения скважины.

По конструкции насос полупогружной, то есть нижняя его часть погружается в жидкость, а электродвигатель остается сверху. Для реализации идеи помпа крепится к приводу на длинных шпильках с распорными втулками из трубок, вал электромотора удлинен, а входное отверстие помпы закрыто кожухом с отверстиями из нержавейки. В случае полива из водоема для монтажа агрегата необходимо устроить небольшой плот.

В качестве привода используется электродвигатель мощностью 1100 Вт. Корпус помпы изготовлен из ресивера автомобиля КАМАЗ.

Основа крыльчатки – стальной диск диаметром 150 мм. Ее лопасти изготовлены из сегментов трубы большого диаметра. Высота лопастей – 14 мм. Для уплотнения отверстия в верхней крышке помпы, через которое проходит вал двигателя, между корпусом помпы и крыльчаткой установлено кольцо из фторопласта. Между уплотнительным кольцом и крыльчаткой находится мягкая пружина, которая прижимает уплотнение к корпусу помпы. На выход помпы приварен патрубок диаметром 42 мм.

Защитный кожух можно демонтировать, если он мешает забору чистой воды. Он необходим при откачке септиков, канализации и грязной воды. Как видите, агрегат можно испытать, опустив в ближайшую лужу. Получилось достаточно мощное, надежное и многофункциональное устройство. Возможно, Вы пожелаете ознакомиться с видео по данному агрегату.

Источник статьи: http://samodelino.ru/podelki-dlya-sada/samodelnyj-nasos-pompa.html

Помпа на солнечной энергии

А можно сделать и такой насос для колодца, который будет работать от солнца. Для его изготовления своими руками понадобятся:

  • Металлический бидон любой ёмкости (чем больше, тем лучше, но, как правило, берут резервуар на 50 литров;
  • Резиновая грелка;
  • Металлическая трубка в виде решетки, наполненная пропан-бутаном;
  • Два клапана — входной и выходной.

Собирают конструкцию таким образом:

  • В бидон монтируют резиновую грелку (грушу), предварительно герметично соединим её с трубкой в виде решетки;
  • Решетку располагают с солнечной стороны колодца, впрочем, как и бидон;
  • К входному патрубку крепим шланг, и второй его конец опускаем в колодец;
  • Выходное отверстие закрываем клапаном в виде краника.

Работать такой самодельный насос будет под воздействием нагрева пропан-бутана в трубке. Тот закипает при самых низких температурах. Как только трубка нагреется, её нужно полить холодной водой, после чего произойдет остывание вещества. Это в свою очередь приведет к надуванию груши, и вода начнет поступать в резервуар. Трубка в этот момент снова нагреется и тут же охладится из-за проходящей по системе воды. Процесс непрестанной откачки воды из колодца будет обеспечен.

Итак, стало ясно, что сделать помпу для колодца своими руками при минимальной сноровке можно очень просто.

Разновидности насосов для велосипеда

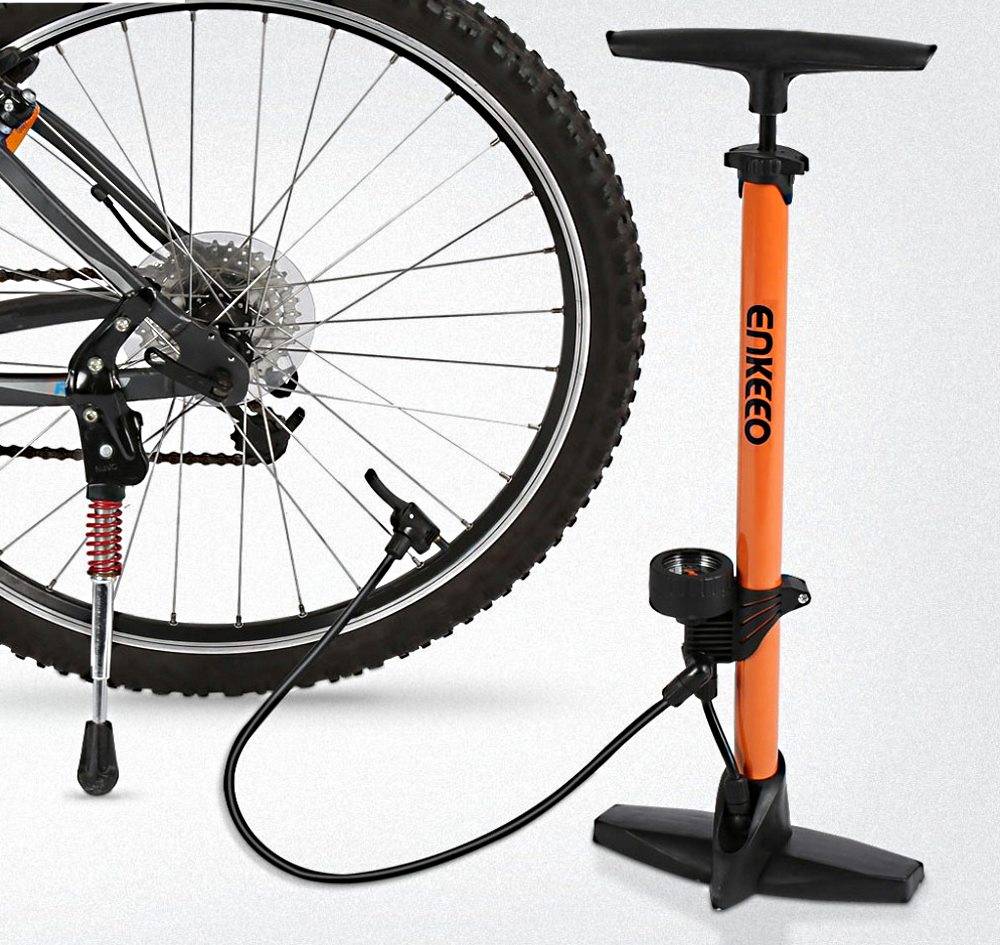

Ножной насос

Специалисты отмечают эффективную работу ножного изделия для накачки покрышек горного велосипеда, для обычного транспортного средства, разъезжающего по шоссе, оно не годится — и всё потому, что рассчитано для нагнетания низкого давления.

Если выбирать из агрегатов, предполагающих высокое давление, присмотритесь к агрегату для воздушных амортизаторов, хотя прямое его назначение — накачать амортизатор воздушной вилки. Любители велопрогулок используют возможности конструкции на полную катушку, тем более что изделие легко подвести к покрышке двухколёсного байка при помощи шланга с резьбой. Единственный минус такой накачки — большой расход времени.

Электрические насосы

С помощью электрического агрегата можно справиться не только с велосипедными, но даже автомобильными покрышками. Аккумулятор, встроенный в оборудование, питает агрегат, а само устройство занимает минимум места, поэтому его можно разместить в корзине, прилегающей к велосипеду сзади.

Вариант для велопокрышек

Ручные приспособления

Самый дешёвый вариант приспособления для накачки велопокрышек. В магазине продаются модели со шлангом или головкой. Шланг соединяется с ниппелем камеры через трубочку, в этом специалисты видят главный недостаток насоса. Большое число соединений становится причиной пропускания воздуха, продолжительность процедуры увеличивается в несколько раз.

Если в изделии присутствует интегрированная головка, ниппель уплотняется резиновой вкладкой, шланга для соединения деталей не нужно. Такой тип конструкции пользуется у собственников двухколёсных байков большим спросом. Специалисты делятся небольшой хитростью, как продлить срок эксплуатации оборудования с головкой и не повредить покрышку: во время накачки приспособление следует придерживать рукой, иначе силой давления он может вырвать ниппель.

Корпус самого дешёвого изделия сделан из пластмассы или войлока, привлекает внимание необычная чашевидная форма. К сожалению, интересная внешняя составляющая — единственный плюс, в остальном устройство совершенно неэффективно, с функцией нагнетания велопокрышки не справляется

Особенности погружных насосов

У погружных моделей, как и любого другого насосного оборудования, имеются свои преимущества. Самые значимые будут перечислены ниже.

Достоинства

  • Незначительные габариты.
  • Легкий вес.
  • Они могут использоваться в течение длительного времени, при этом не требуют особого технического обслуживания.
  • Эти установки являются универсальным насосным оборудованием, поскольку могут использоваться для перекачивания не только чистой, но и воды с высокой степенью загрязнения.
  • Для этого оборудования характерна высокая производительность.
  • В своем оснащении они имеют поплавковую защиту от осушения.
  • Их можно использовать в автоматическом режиме в системах дренажа и канализации.

Недостатки

Использование погружных насосных моделей в колодцах не позволяет добиться сильного напора воды. Такое оборудование может поднять воду до уровня 20 метров.

При использовании такого оборудования перекачиваемая вода никак не фильтруется, что может привести к засорению различных систем, в которые подается вода. Поэтому в системах водоснабжения такие насосы используют.

Источники

  • https://sovet-ingenera.com/vodosnab/nasosy/samodelnyj-nasos-dlya-vody.html
  • https://diz-cafe.com/tech/samodelnyj-nasos-dlya-vody.html
  • https://VodaSovet.ru/nasos/vodyanoj-nasos-svoimi-rukami
  • https://instanko.ru/inzhenernye-sistemy/montazh-nasosa-drenazhnogo.html
  • https://scvazina.ru/drenazhnyj-nasos-dlya-kolodtsa
  • https://stoki.guru/drenazh/kolodcy/kak-vypolnit-ustanovku-nasosa-v-ochistnoy-drenazhnyy-kolodec.html

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Насос, собранный из компрессора

Если вы не знаете для чего использовать имеющийся компрессор, то этот вариант самодельного насоса для вас. Благодаря его наличию можно собрать подъёмник всего-то из двух труб.

Итак:

  • Первая труба будет подавать воду. Диаметр трубы должен быть 30 мм.
  • Вторая труба будет подавать воздух из компрессора, диаметр такой трубы составит 10-20 мм.
  • Для создания гидравлической системы в первой трубе (та, что большего диаметра) делаем отверстия в 50 мм от края и вставляем вторую трубу. Узел, что получился при соединении обеих труб, будет находиться в воде, а свободный конец подаваться в место, где собирается вода.
  • Коэффициент полезного действия насоса зависит от мощности используемого компрессора, глубины, на которую насос погружён, и высоты подачи воды. КПД не будет превышать 70% из-за особенностей своей сборки. То есть вычислить коэффициент полезного действия можно, если глубину погружения поделить на сумму глубины погружения и высоты подъёма воды.
  • Такой насос вам обойдётся в незначительную сумму, если только специально для него вы не будете приобретать компрессор.

Можно сделать и ручной вакуумный насос своими руками, ведь с нем просто отсутствует воздух. Но эта модель будет немного сложнее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
