Как выбрать армированные полипропиленовые трубы для отопления

Лучшие трубы для системы отопления

Отопительная система должна не изменять свои рабочие характеристики под воздействием высоких температур и давления, обладать низким тепловым линейным расширением. Необходимо учитывать, что теплоноситель может быть не только химически нейтральной водой, но и антифризом. Трубопроводы должны быть устойчивы к химическому воздействию. Всем этим требованиям соответствуют армированные полипропиленовые трубы для отопления, усиленные фольгой из алюминия или композитным стекловолокном.

Эксперты проанализировали продукцию 11 отечественных и зарубежных брендов. По результатам тестов были отобраны 4 лучшие марки, продукция которых отвечает действующим СНиПам. Они способны обеспечить безаварийную эксплуатацию системы теплоснабжения.

FV Plast Faser 20

Универсальные трубы чешской компании Faser для водо- и теплоснабжения с внешним диаметром 20 мм. Рекомендуется для транспортировки теплоносителя, нагретого до температуры 95ºС. Стенки с толщиной 3,4 мм армированы стекловолокном.

Монолитная конструкция превращает полипропилен в композитный материал и позволяет выдерживать давление в 20PN. Внутренняя поверхность – полипропилен PP-R, который обеспечивает высокую гигиеничность и низкое сопротивление потоку теплоносителя. Поставляется хлыстами длиной 4 м, что делает транспортировку простой и удобной.

Достоинства:

  • Высокая жесткость на изгиб;
  • Низкое линейное расширение при тепловом воздействии;
  • Не нуждается в зачистке при сваривании во время монтажа;
  • Устойчивость к агрессивным веществам;
  • Низкая шероховатость внутренних стен.

Недостатки:

Дефицит продукции в специализированных магазинах.

Минимальное линейное расширение позволяет сократить расстояние между опорами. Это упрощает монтаж и снижает расходы.

Dizayn Sirena PN-20

Компания из Турции выпускает полипропиленовые трубы для отопления частного дома из сырья европейского и российского производства. Используется PP-R 100, безопасный для здоровья человека.

При монтаже используется раструбная сварка с помощью паяльника. Рекомендованная температура теплоносителя 95ºС. Высокие прочностные характеристики позволяют выдерживать давление в 20PN.

Поставляется хлыстами длиной 4 м. Выпускается на российском заводе в Алабуге, качество изделий соответствует действующим СНиПам.

Достоинства:

  • Срок эксплуатации превышает 50 лет;
  • Низкая цена;
  • Простой монтаж;
  • Низкое сопротивление потоку;
  • Широкий ассортимент фитингов.

Недостатки:

Отсутствие армирования.

Kalde Orange (3202-tfr-500000)

Компания Kalde на своих заводах в Турции выпускает трубы и комплектующие из полипропилена с 2002 года и является ведущим экспортером этой продукции в своей стране, поставляя ее на европейские рынки.

Линейка Orange создается из полипропилена европейского производства. Для армирования используется стекловолокно, что увеличивает прочность, снижает линейное расширение. Рекомендуется для систем обогрева коттеджей с максимальной температурой теплоносителя 75ºС.

Достоинства:

  • Толщина стенки 8,3 мм;
  • Стабильная геометрия сечения;
  • Простой монтаж;
  • Износоустойчивость.

Недостатки:

Максимальное давление в системе 10PN.

Valtec PP-Fiber PN 20 Vtp.700.FB20.20

Компания Valtec выпускает весь спектр сантехнического оборудования для систем отопления, предлагает лучшую техническую поддержку клиентам. Серия PP-Fiber PN 20 отличается эффективным армированием стекловолокном, толщиной стенки 2,8 мм и возможностью транспортировать теплоноситель, нагретый до +90ºС. Максимально разрешенное давление в системе, при использовании труб этой серии, не должно превышать 20PN.

Достоинства:

  • Низкое линейное расширение при высоких температурах;
  • Простой монтаж;
  • Хорошая эластичность;
  • Гарантия на отводы до 10 лет.

Недостатки:

Завышенная цена.

Правила выбора полипропиленовых труб

Чтобы знать какие полипропиленовые трубы выбрать, необходимо уяснить несколько важных вопросов:

  1. Определиться с производителем трубной продукции. Анализ отзывов пользователей позволяет составить рейтинг производителей трубной продукции:
    • немецкие (Banninger, Akwatherm, Рехау, Wefatherm) заслуживают только положительные оценки – это лучшие полипропиленовые трубы;
    • чешские (экопластик, FV-Plast) тоже отличаются высоким качеством;
    • турецкие (Pilsa, Kalde, Valtek и др.) более дешевые, а качество несколько ниже;
    • китайские наряду с низкими ценами предлагают и низкое качество продукции;
    • российские трубы из пластика являются бюджетным вариантом.
  2. Каждая труба рассчитана на определенное давление. Его значение можно узнать по маркировке на каждой трубе. Например, РN25 указывает, что труба рассчитана на давление 25 атмосфер. Для использования труб в напорных системах необходимо выбирать трубы с большим значением давления.

В маркировке указывается максимальное долгосрочное рабочее давление. Пиковое временное давление может значительно превосходить рабочее без нанесения разрушительных процессов трубе.

Маркировка труб

  1. В маркировке труб также указывается максимальная температура рабочей среды. На изделиях, рассчитанных для горячей и холодной воды, может быть промаркировано «hot&cold».
  2. Предпочтительнее выбирать армированные стекловолокном или алюминиевой фольгой трубы. Такие трубы положительно характеризуются:
    • меньшим коэффициентом расширения;
    • большим запасом прочности на разрыв.

Армированная ПП труба

От надежного производителя не столь важно, каким материалом армированы трубы. Продукцию от менее качественных производителей желательно выбирать армированную стекловолокном по причине более простой технологии изготовления

  1. Последний параметр – диаметр трубы. Для квартиры или частного дома внутренний диаметр трубы не должен быть меньше внутреннего диаметра стояка. Обычно в загородных домах для разводки используются трубы диаметром 32,0 – 40,0 мм, а для квартир достаточно диаметра 26,0 мм.

Проанализировав приведенные советы, можно легко определиться, какие полипропиленовые трубы лучше других оптимально подойдут для монтажа необходимой системы трубопроводов.

Что из себя представляет полипропилен?

Полипропилен — это такой материал, который по своей природе подвержен значительному удлинению и расширению во время нагрева.

Пример:

Система горячего водоснабжения, длинной 10 м, смонтирована при температуре 20С, а по трубе пройдет вода с температурой 100С. При такой разнице температур каждый метр трубы может удлиниться на 12 мм, соответственно при длине трубы в 10 м, труба растянется на 12 см.

Именно поэтому во время проектирования и установки систем отопления или горячего водоснабжения данное свойство полипропилена нельзя оставить без внимания по ряду причин:

  • прямая труба пойдет некрасивыми волнами. Особенно если будет длинный участок;

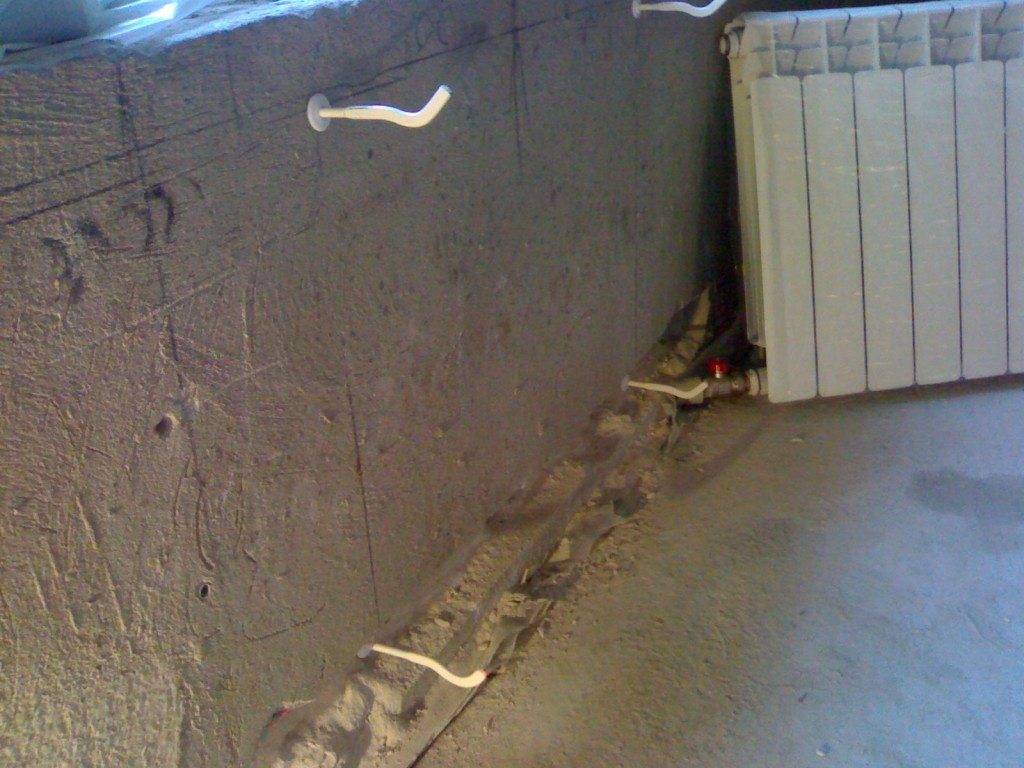

  • Если трубы спрятали в стену, то велика вероятность нарушения декоративных покрытий на стене.

Армирование полипропиленовых труб сделано как раз для того, чтобы сократить линейное расширение при нагреве. При этом образуется что-то вроде жесткого каркаса, который не дает трубе удлиняться. При этом армированная труба не становится крепче, каркас служит лишь для того, что б сократить линейное удлинение. Стоит ли выбирать такой вид полипропилена? Читаем дальше про виды армировки.

Сфера использования

Выбирать армированные ПП трубы для отопления нужно индивидуально, хотя стоит учитывать все их преимущества. Полипропилен не поддаётся изменениям под воздействием горячей воды, но на каждом изделии указываются её предельные значения.

В системах отопления лучше устанавливать трубы, характеристики которых позволяют им выдерживать температуру до 95°C. Такой полипропилен не повредится при кратковременном повышении до 110°C, так как значения указываются с небольшим запасом. Смягчение материала происходит при показании в 140°C, а плавиться он начинает при 175°C.

Армированный полипропилен для отопления не устанавливают в системах там, где возможны сильные заморозки или температура воды часто доходит до точки кипения.

Виды армирования

Производители выпускают две разновидности усиленных ПП труб. Их армируют алюминиевой фольгой и синтетическим стекловолокном. Каждый из усиливающих материалов отличается своими особенностями.

Армированная труба из полипропилена

Труба ПП армированная алюминием

Алюминиевое армирование подразумевает под собой расположение металлической фольги в стенке изделия. Дополнительный материал размещается по всей поверхности, а его концы спаиваются друг с другом. В изделиях с небольшой ценой они не фиксируются, а просто укладываются внахлест.

В разрезе стенка усиленной продукции представляет собой многослойную конструкцию. Здесь между двумя слоями полипропилена располагается металлическая сердцевина.

Разновидности алюминиевого усиления:

  • применяется сплошная фольга или с перфорацией по всей площади материала;
  • алюминиевый слой располагается строго посередине или ближе к наружной поверхности;
  • стенка в виде конструкции, состоящей из 3 или 5 слоев.

В 5-слойных конструкциях используется дополнительный адгезивный материал — это клей. Он располагается между алюминием и ПП.

Маркировка позволяет узнать:

  • наименование производителя;
  • название трубного проката;
  • материал;
  • стандартное размерное соотношение;
  • номинальный наружный диаметр и толщину стенки;
  • номинальное давление;
  • стандарты изготовления.

Продукция из 5 слоев маркируется PP-RCT-AL-PPR, а трехслойные изделия обозначаются PP-AL-PPR.

Труба ПП стекловолокно

Усиление трубной продукции с помощью стекловолокна отличается от алюминиевого армирования. Для придания изделиям особых качеств используется не цельный дополнительный материал, а отдельные волокна. При производстве они смешиваются с полимером. После этого происходит их добавление внутрь.

Отличие всех полипропиленовых труб, армированных стекловолокном для отопления или других систем, наличие монолитной стенки. Если при производстве применяются фиброволокна, тогда продукция называется стеклопластиком. Для ее маркировки используется аббревиатура PPR-FB-PPR.

Технические характеристики

Полипропилен – это легкоплавкая пластмасса, которая часть используется для монтажа систем водоснабжения и отопления. Главными преимуществами пластиковых труб по отношению к металлическим являются:

  1. Низкая масса. Очень удобно монтировать коммуникации своими руками;
  2. Прочность. Полипропиленовые трубы известны своей прочностью. Они отлично переносят резкие перепады температур и отличаются гибкостью;
  3. На пластмассе не нарастает минеральный осадок.

При этом материал имеет существенные недостатки. Так, например, полипропиленовые трубы размягчаются под воздействием высоких температур. Нормальной температурой работы водопровода является 95 градусов Цельсия, но если температура горячей воды достигнет в системе отопления 140 градусов – то трубопровод может расплавиться. Чтобы этого не произошло, трубы армируют металлом.

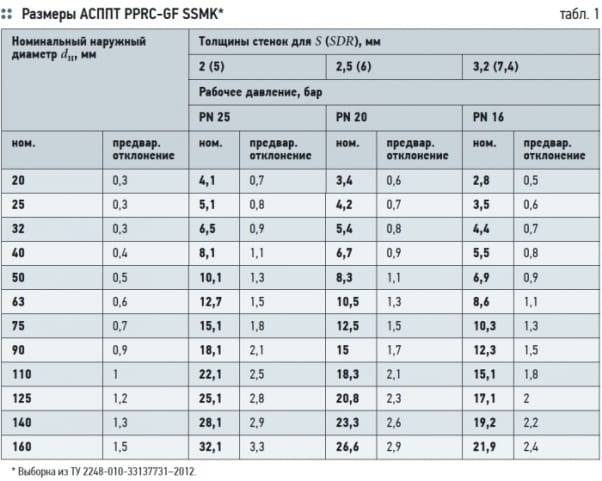

Таблица: Технические характеристики труб

Армирование – это способ укрепления коммуникаций. Для этой цели в основном используется алюминий. Армировать трубы можно внутри и в середине. Внутреннее армирование не является панацеей, т. к. при нем все равно существует вероятность образования солевых засоров. Чаще всего пластик укрепляют алюминием посередине.

Фото: Полипропиленовые армированные трубы

Сейчас все более популярными становятся немецкие полипропиленовые трубы ГОСТ Р 52134-2003, армированные стекловолокном (Cyclone, Fazer, чешский Kalde). У них низкий коэффициент растяжимости (Кр= 0,009 мм/м. Т) и более толстые стенки, чем у армированных алюминиевой фольгой. Они подходят как для горячего водоснабжения, так и для отопительных систем (отопление, теплый пол), организации отводов воды и т. д. Они способны выдерживать давление до нескольких атмосфер (как напорные металлические системы) и температуру рабочей среды до 120 градусов (норма – 95).

Видео: как выбрать полипропиленовые трубы. Армированные и не армированные трубы из полипропилена.

https://youtube.com/watch?v=_-3CjfQuj8k

Чтобы подобрать нужную трубу, нужно знать, как расшифровывается её наименование. Полипропиленовые трубы, армированные стекловолокном, и их маркировка имеют следующий вид STC (SDR) PN25 или PPR-FB-PPR:

  1. PPR-FB-PPR – это определяет местоположения стекловолокна. В данном случае между слоями полипропилена В зависимости от состава полипропилена, наименование может быть также PPRC, PPRCT;
  2. При этом труба PN25 (GP-импортные, Fv-Plast) – это толстостенная коммуникация, которая используется для монтажа отопительных систем.

Иногда на маркировке также указывается диаметр трубопровода и толщина стенок. Некоторые производители указывают также дату производства и номер партии.

Лучшие трубы армированные алюминием

Трубы, при изготовлении которых был создан дополнительный тонкий слой из алюминия, в соответствие со всеми стандартами могут применяться при возведении отопительной системы. Несмотря на то, что они универсальны, необходимо подбирать трубу по диаметру и теплостойкости, исходя из конкретной задачи.

3. Армированная труба Banninger WATERTEC Stabi

Труба от компании Banninger предназначена для использования в системах, в которых вода не нагревается выше 70 градусов.

Стоимость: 193 рубля.

Армированная труба Banninger WATERTEC Stabi

Плюсы

  • высокое качество;
  • простота монтажа;
  • прочность.

Минусы

  • высокая стоимость;
  • выдерживает невысокую температуру, по-сравнению с другими трубами.

По мнению покупателей, трубы компании Banninger – одни из лучших на рынке. Чтобы в процессе использования не возникало неполадок, необходимо подобрать тип трубы, который на 100% подойдет к монтируемой системе отопления или водоснабжения.

Цены на трубу Banninger WATERTEC Stabi

Армированная труба Banninger WATERTEC Stabi

2. Труба SPK 1020PM

Данную трубу можно использовать при проведении работ по монтажу ХВС и ГВС. Также она подходит для укладки технического водопровода и может использоваться на промышленных предприятиях. Для армирования трубы была использована алюминиевая фольга. Для укладки трубы может потребоваться торцеватель.

Стоимость: 68 рублей.

Труба SPK 1020PM

Плюсы

  • высокое качество;
  • универсальность;
  • возможность установки в быту и на предприятиях.

Минусы

  • высокая стоимость;
  • для монтажа требуется специальный инструмент.

По мнению покупателей, труба полностью соответствует стоимости и имеет отличное качество. Длина одного отрезка – 4 метра. Для монтажа большой системы используются соединительные элементы.

Цены на трубу SPK 1020PM

Труба SPK 1020PM

1. Армированная труба Vikma PN 25

Главное преимущество трубы от компании Vikma  — высокая прочность и универсальность. Трубы можно использовать при прокладке систем холодного и горячего водоснабжения, они хорошо выдерживают высокое давление. В некоторых случаях, если правильно подобрать диаметр, трубу компании VIKMA можно использовать для прокладки пневмопровода. Главная особенность трубы – отсутствие необходимости проведения зачистки перед сваркой.

Стоимость: 40 рублей

Армированная труба Vikma PN 25

Плюсы

  • простота монтажа;
  • высокая степень прочности;
  • выгодная стоимость;
  • долговечность.

Минусы

требуется ремонт отдельных участков  через 3-5 лет после установки.

Чтобы не возникало проблем в процессе эксплуатации, необходимо раз в 1-2 года проверять состояние трубы, и в случае необходимости менять отдельные участки. Покупатели отмечают, что труба очень прочная, и если не нарушать условий эксплуатации, проблем не возникает.

Какие встречаются полипропиленовые трубы

Существует два основных типа конструкций труб из пропилена – цельные и армированные. Последняя разновидность обладает значительно меньшим показателем температурного удлинения, чем выгодно отличается от цельных изделий. Различная длина полипропиленовых труб поможет быстро и эффективно подобрать трубы по размеру, в соответствии с проектом

Также важно знать, какие бывают полипропиленовые трубы по способу армирования.

Армируют изделия из полипропилена так:

  1. Трубу по внешней стороне покрывает алюминиевая фольга.
  2. Алюминий находится внутри трубы, в районе наружного края.
  3. Труба усиливается стекловолокном.
  4. Для усиления используется композитный материал.

Срок службы

Срок службы армированных полипропиленовых труб, соответствующих требованиям ГОСТ, зависит от их параметров, указанных в маркировке, и условий работы. В частности, большую роль играют температура и давление среды.

Ориентировочные сроки службы разных типов труб, армированных стекловолокном или алюминиевой фольгой, в зависимости от действующей температуры, приведены в таблице.

Температура теплоносителя, °C

Предполагаемый срок службы

Типы продукции

PN-25

PN-20

PN-16

PN-1

Максимальное рабочее давление (кгс/см²)

20

10

33.9

21.7

21.7

13.5

25

33

26.4

21.1

13.2

50

32.3

25.9

20.7

12.9

30

10

9.3

23.5

18.8

11.7

25

28.3

22.7

18.1

11.3

50

27.7

22.1

17.7

11.1

40

10

25.3

20.3

16.2

10.1

25

24.3

19.5

15.6

9.7

50

23

18.4

14.7

9.2

50

10

21.7

23.5

17.3

13.9

25

20

16

12.8

8

50

18.3

14.7

11.7

7.3

60

10

18

14.4

11.5

7.2

25

15.3

12.3

9.8

6.1

50

13.7

10.9

8.7

5.5

70

10

13.3

10.7

8.5

5.3

30

11

8.8

7

4.4

50

10.7

8.5

6.8

4.3

80

5

10.8

8.7

6.9

4.3

10

9.8

7.9

6.3

3.9

25

9.2

7.5

5.9

3.7

95

1

8.5

7.6

6.7

3.9

5

6.1

5.4

4.4

2.8

Расчет деформации

Коэффициент теплового расширения армированных изделий из полипропилена (К лр) составляет 0,03-0,05 мм/мК. При увеличении температуры на 60°С удлинение составит 2-3 мм (на каждый метр). С помощью таблицы можно определить расширение полипропиленовой трубы в зависимости от ее длины и разности температур (среды и воздуха). В режиме онлайн с помощью специальных программ также можно найти длину деформации.

Рассчитать удлинение трубы можно по формуле:

где I – величина продольной деформации в мм, a – коэффициент расширения, зависящий от материала трубы,

t – разница между температурой теплоносителя и температурой окружающей среды во время монтажных работ, L – длина трубы, на которую рассчитывают величину деформации.

Пример расчета. Узнаем, на какой отрезок удлинится изделие при монтаже системы отопления длиной 7 м из армированного полипропилена (температура воздуха 24°С, рабочая температура теплоносителя 90°С):

I = 0,03*7*(90-24) = 14 мм

Следовательно, при включении отопительной системы коммуникации станут длиннее на 14 мм.

Последствия неправильного монтажа:

  • при подаче теплоносителя в систему трубы нередко деформируются и «вырывают» крепежные элементы;
  • в верхней части трубопровода собирается воздух, вследствие чего его пропускная способность уменьшается, из-за слабого напора температура рабочей среды снижается;
  • иногда деформация элементов бывает такой сильной, что система отопления полностью выходит из строя.

При соединении труб сваркой фольгу удаляют, что затрудняет монтаж. Лишены подобно недостатка трубы армированные стекловолокном. Они прочны и не требуют зачистки.

Пластиковым трубам присуща гибкость, при деформации они изгибаются, не повреждаясь. Полипропиленовые изделия долговечны, не требуют покраски, не нуждаются в теплоизоляции и не ржавеют. Они просты при монтаже и не выделяют вредных веществ. Но при проектировании системы горячего водоснабжения или отопления следует обязательно учитывать способность пластика расширяться при повышении температуры и применять устройства, поглощающие перемещения.

Какие трубы выбрать

Трубы из полипропилена для отопления могут быть двух видов:

  • армированные алюминием – между слоями полипропилена имеется слой алюминиевой фольги для предотвращения деформации во время нагревания. При пайке требуется предварительная зачистка трубы;
  • армированные стекловолокном – представляет собой монолитно спаянные два слоя полипропилена и слой стекловолокна. При нагревании не деформируется и не меняет длину. Монтаж таких труб упрощен, так как не нужно зачищать трубу перед работой.

Безусловно, лучше покупать трубы со стекловолокном внутри, но они немного дороже труб, армированных алюминием. Однако цена окупится простотой монтажа.

Наиболее известные производители полипропиленовых труб – немецкие Banninger, Akwatherm, Wefatherm; чешские Экопластик и FV-Plast; турецкие Tebo и Pilsa. Из российских производителей наиболее предпочитаемые Pro Aqua и РВК. Пока в российском производстве не достигнуто достаточных высот, покупатели предпочитают иностранных производителей их продукция несколько качественней хотя и дороже.

Соединение труб и фитингов

Как сделать водопровод из полипропилена своими руками? Для этого не нужно навыков сантехнических работ. Ведь закручивать гайки, устанавливая уплотнительные кольца, а также наматывать ленту ФУМ или лен не придется. Достаточно в магазине приобрести специальное паяльное устройство и научиться им пользоваться.

Схема процесса изготовления водопровода из полипропилена.

Как паять

Устройство для пайки полипропиленового водопровода включается в розетку. Требуется дождаться, чтобы оно прогрелось. Выставляется ручкой регулятора температура пайки 260 °C.

Устройство для пайки полипропиленового водопровода.

Для каждого диаметра труб изготавливается своя насадка, которая имеет два конца: толстый и тонкий. На ее тонкий конец одевается фитинг.

Одновременно внутрь толстого конца насадки вставляется труба на определенную глубину:

  • на 12 мм – для диаметра трубы 16 мм;
  • 14 мм – для d=20 мм;
  • 16 мм – для d=25 мм.

Поэтому начинающие мастера отмечают это расстояние карандашом на трубе. Чтобы это получалось быстро, мерить можно, ориентируясь приблизительно по длине насадки, не прикасаясь к ней. Но первые отметки лучше делать по линейке. Если вы трубу вставите дальше, чем нужно, то ее торец сплющится. Придется его отрезать.

Через пять секунд снимаете детали с нагрева и соединяете их. Они должны плотно войти одна в другую, после чего крутить ими и поправлять положение нельзя. Если вы это сделали, соединение будет негерметичным.

Схватывание происходит через 4–6 секунд. Но держать лучше дольше: 8–10 секунд.

Отпускаете. Соединением можно пользоваться после полного затвердевания: 2–4 минуты в зависимости от диаметра трубы.

Таким же способом спаиваете остальные фитинги и отрезки труб, превращая их в единую систему.

Таблица времени сварки для полипропиленовых труб.

В зависимости от особенностей паяльника и производителя труб необходимая температура и время пайки могут отличаться от стандарта. В инструкции каждого устройства указываются эти параметры.

Допускается устанавливать температуру от 260 до 300 °C. Для диаметра труб 25 мм время больше на 1–2 секунды, чем для 20 мм.

Как набить руку

Первый раз нужно взять кусок трубы и фитинг для тренировки.

Лучше использовать прямую муфту или тройник в качестве фитинга. Тогда через него будет видно внутреннюю часть трубы после соединения обеих деталей.

Если вы передержали трубу на паяльнике, то ее внутренний диаметр станет меньше, что недопустимо. На это лучше глянуть через отверстие фитинга, после стыковки элементов.

Когда вы недостаточно прогрели детали, тогда будет тяжело их вставить друг в друга.

Потренировавшись, выберите оптимальную температуру и время, чтобы собрать весь водопровод.

Что нужно учесть

В инструкции к паяльному устройству пишется, что соединяемые детали должны быть обезжирены. Но трубы, фитинги продаются сухие и чистые. Если вы их не хранили в грязных местах и работаете в новых перчатках, то тратить драгоценное время на обезжиривание не нужно. Ваша аккуратность приведет к быстрому монтажу.

Недостатком технологии пайки полипропиленовых труб является то, что соединения получаются неразборные.

Устройство стоит от 1500 рублей. Но некоторые продавцы дают его напрокат за 100 рублей в сутки и дороже.

Если вы делаете монтаж водопровода из полипропиленовых труб своими руками, то приобретите специальные ножницы.

Чтобы уберечь руки от ожога, пользуйтесь перчатками из комплекта паяльника или купите их в магазине. Они должны быть матерчатыми с прорезиненной рабочей частью.

Трубы для горячей воды могут иметь сверху слой фольги. Для его снятия продается приспособление. Оно надевается на трубу и несколько раз проворачивается, пока фольга не снимется. Процесс напоминает заточку карандаша. Но такие трубы встречаются редко. Сейчас армированный слой из фольги или стекловолокна производители скрывают внутри. Поэтому паяются такие изделия так же, как трубы для холодной воды.

Полипропиленовые фитинги с резьбовой частью применяются лишь в местах подключения потребителей, счетчиков, гидроаккумулятора, насоса.

Монтаж отопления из ПП труб

Монтаж отопления

Монтаж системы отопления, в которой используются трубы для отопления из полипропилена, не требует серьезных физических усилий и временных затрат.

При этом следует соблюсти следующие требования к инструментам и деталям:

  • Монтажные работы должны выполняться при температуре не менее 5°;
  • Перед работой следует обеспечить отсутствие загрязнений и повреждений на материале;
  • Не следует допускать воздействия открытого огня на элементы, изготовленные из полипропилена;
  • На полипропиленовых элементах не допускается нарезание резьбы;
  • Полифузная сварка выполняется при помощи электросварочного аппарата с насадками;

Ножницы для нарезки ПП труб

Для нарезки труб используют специальные ножницы.

Компенсатор

Следует также рассказать о довольно важной детали, входящей в состав отопительной системы из полипропиленовых труб – компенсаторе. Основная функция компенсатора – компенсация теплового расширения ПП трубы. При этом следует помнить, что использование компенсатора может быть опасным для всей отопительной системы

При этом следует помнить, что использование компенсатора может быть опасным для всей отопительной системы.

Установка компенсатора в положении, показанном на рисунке выше, приводит к скоплению воздуха в верхней его части, что приведет к прекращению циркуляции воды в системе и неустранимой ее поломке.

Поэтому компенсатор следует устанавливать только петлей вниз, что позволяет избежать задержки воздуха.

Перед началом монтажа следует разогреть сварочный аппарат до температуры в 270°, чтобы получить в результате гомогенный шов высокого качества.

Основные этапы монтажа отопительной системы из полипропиленовых труб

  1. Первым делом отмеряют и отрезают нужную длину трубы. В случае сварки фольгированной трубы удаляют средний и верхний слой (размер удаляемого слоя равен глубине вхождения фитинга);

  2. Торец трубы очищают от заусенцев;
  3. Маркером отмечают глубину полного вхождения фитинга. Чтобы предотвратить сужение прохода, в промежутках оставляют 1-миллиметровый интервал между торцом и выступом фитинга;
  4. Маркером отмечают на поверхностях трубы и фитинга место их соединения между собой;

  1. Трубу и фитинга насаживают на сварочный аппарат и выполняют одновременное разогревание обеих частей;
  2. После достаточного прогревания элементов производят их соединение между собой в соответствии с заранее сделанными метками. При этом необходимо осуществлять контроль за перекосами в радиальном и осевом направлениях;

  3. Остывание шва длится от 10 до 30 секунд, что дает возможность в случае необходимости производить небольшие коррекции соединения;
  4. Соединение остальных компонентов трубы выполняется аналогично. Порядок их соединение желательно определить заранее, что позволяет существенно ускорить выполнение работ.

Зная, как монтируются полипропиленовые трубы отопления, об эффективности и надежности работы отопительной системы можно не беспокоиться. Кроме того, можно быть уверенным, что использование системы отопления именно из полипропиленовых труб обеспечивает уютную и теплую атмосферу в доме на долгие годы.

Правила и схема монтажа отопления из полипропиленовых армированных труб своими руками

На рынке полипропилена лидирующие строчки у немецких (Aquatherm, Banninger), чешских (FV-Plast и Ekoplastik) и турецких (TEBO, Pilsa) производителей. Полипропиленовые трубы для отопления каждого производителя индивидуальны и в целом касаются незначительной разницы в качестве и стоимости за 1 метр.

Однако стоит учитывать следующие правила:

  • Муфтовая сварка трубопроводов из полипропилена и фитингов не производится при постоянной температуре менее 5С.
  • Перед непосредственной пайкой каждый элемент соединения очищается от загрязнения. Если край материала имеет видимые механические повреждения, то с помощью специальных ножниц необходимо отрезать дефектный участок.
  • Нельзя допускать попадания открытого огня на составные элементы полипропилена в системе отопления.
  • Муфтовая сварка полипропиленовых труб и фитингов производится только с помощью специального электросварочного аппарата с соответствующими насадками. Не допускается использование самодельных устройств.
  • Работа с паяльником осуществляется после того как температура нагревания составит не менее 270С. Это необходимо для достижения лучшего разогрева будущих стыков и получения в результате гомогенного соединения.
  • Нарезается трубопровод при помощи ножниц по полипропилену. Для этого нередко используют ножовки или лобзики, которые оставляют неровную фаску краев трубы и заусеницы. Специальные ножницы исключат подобные проблемы.
  • Отдельного внимания заслуживает незаменимый элемент системы отопления – компенсатор для полипропиленовых труб. При повышении температуры теплоносителя внутри водопровода свыше 20С происходит естественный процесс расширения полипропилена, что сказывается на увеличении длины самого трубопровода. Для исключения проблемы с «провисшими трубами» используют этот фитинг. Стоит знать, что для правильной работы компенсатора, его необходимо устанавливать петлей вниз.

ПОСМОТРЕТЬ ВИДЕО

Полипропиленовые трубы для отопления очень популярны в прокладке отопительной магистрали. Надеемся это поможет вам!

Монтаж

Главное отличие установки армированного алюминием трубопровода — необходимость предварительной обработки краев труб. Дело в том, что слои стекловолоконных труб при соединении буквально вплавляются друг в друга, образуя монолит.

В то же время, полипропилен и алюминий слишком отличаются друг от друга по молекулярному строению, поэтому и их соединение не столь надежно. Срез трубы с алюминиевым армированием представляет собой сэндвич из двух ППР слоев, между которыми проложена фольга.

Чтобы при эксплуатации транспортируемые среды не попали в алюминиевый слой, при монтаже необходимо тщательно запаять полипропиленовые слои. Для этого требуется специальное оборудование — торцеватель, который позволяет выскоблить лишнюю фольгу и спаять внутренний и внешний ППР слои.

В остальном же монтаж полипропиленовых труб одинаковый:

  1. Обрезка труб производится специальными ножницами, труборезами или обычными пилами и болгарками.
  2. Затем обрабатываются края трубы с помощью торцевателя.
  3. Далее производится соединение участков трубы методом сваривания или с помощью пластиковых фитингов с резьбой (если фитинги специальные, для алюминиевого армирования, то в торцевании нет необходимости).

Рекомендуем ознакомиться: Как определить необходимую высоту дымохода относительно конька крыши?

Заключение

Лучшие производители по всему миру стараются идти в ногу со временем, постоянно совершенствуя выпускаемую продукцию, делая ее более надежной и качественной, чтобы угодить всем своим почитателям. Современный рынок переполнен полипропиленовыми трубами, отличающимися материалом изготовления, вариантами армирования, внутренним пропускным диаметром, характеристиками и ценой

Первое, на что стоит обратить особое внимание при покупке – назначение товара, возможность выдерживать определенное давление и рабочий температурный режим. Системы укладываются на долгие десятилетия, поэтому экономить на товаре не следует

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
