Как достать (вытащить) насос из скважины если он застрял?

Причины

Прежде чем решать, как вытащить насосное оборудование, застрявшее в проходке, например, насос Малыш, необходимо разобраться с причинами, которые могут вызывать такую ситуацию:

Если обсадная труба повреждена или стенки проходки повредились, то насос просто не может пройти через ствол гидротехнического сооружения.
Иногда прибор может зацепиться за места соединения обсадных труб.
При провисании троса, на котором подвешен насос, или питающего кабеля они могут застрять между агрегатом и обсадной колонной и мешать его извлечению.
Если насосное оборудование перекосилось в скважине, то вытащить агрегат будет очень сложно.
Упавший в проходку посторонний предмет может мешать извлечению насосного оборудования.
Если скважина засорится песком или илом, то порой бывает очень сложно достать насос из неё.

Наиболее частой причиной застрявших в скважине насосов становится посторонний предмет или провисший трос, который застревает между стенками гидротехнического сооружения и насосным оборудованием. В такой ситуации достать насос бывает очень сложно, поскольку просвет между ним и обсадной колонной очень узкий и любой посторонний предмет делает извлечение затруднительным.

Народные способы поднятия заклинившего насоса

Извлечь скважинный насос можно альтернативными методами:

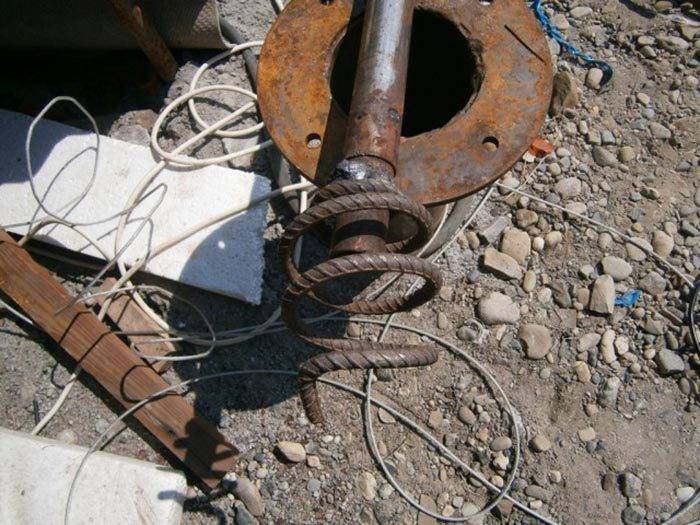

Самодельное приспособление «кошка» со штырями. Если подцепить такой кошкой насос, то его удастся вытащить. Однако при падении устройства в шахту ситуация усложнится.
Металлический лом. Инструмент подвязывается к тросу и используется для проталкивания оборудования. Способ подходит только при застревании непригодной к эксплуатации машины.
Приваривается «ухо» к основанию трубы, через полость которой протаскиваются кабель, шланг и трос. Конструкция опускается в шахту. Под весом трубы насос проскальзывает и повисает на шнуре, агрегат вместе с другими элементами тянется на поверхность.
Применяется также простукивание натянутого троса до появления слабины.

Применение народных способов не всегда правильно и целесообразно.

Как поступить, если при подъеме насоса он застрял?

Если вытаскивать агрегат своими руками слишком быстро, то вполне вероятно, что он застрянет. Такая же ситуация произойдет, если во время подъема провиснет электрический кабель. Часто при этом образуется петля, которая может захлестнуть корпус аппарата, а затем заклинить его между стенками колодца. В таком положении нет смысла использовать домкрат или лебедку, так как вытащить тросом насос буде практически невозможно. Часто в такой ситуации трос просто обрывается.

Тогда надо попытаться поднять аппарат не тросом, а зацепив его за шланг, трубы или электрический кабель. Но при этом рекомендуется следить, чтобы все указанные детали поднимались вместе. Нельзя допустить слабины на этих деталях. Если она появилась, надо протолкнуть насосный агрегат вниз любым способом, например, взявшись за трубу или шланг.

После этого продолжают поднимать изделие. Это надо делать медленно. Если аппарат настолько застрял, что его не удается протолкнуть вниз, то лучше расстаться с этим агрегатом, чем портить колодец. Нет никакой гарантии, что насос, упавший с большой высоты, можно будет отремонтировать. Поэтому надо решить, что важнее, скважина или насосный агрегат.

Иногда возникает ситуация, когда оборудование легко поднимается, нет провисания троса или кабеля, но агрегат застрял, уткнувшись в какое-то препятствие. Он хорошо идет вниз, но при подъеме наверх застревает на каком-то уровне.

В такой ситуации нельзя торопиться. Агрегат может упираться в обсадную трубу, например во вмятину, остаток сварки, сплющенный край. Можно попробовать достать насос, делая вращательные движения аппарата вокруг оси. Для этого его берут за трубу или шланг. Часто это помогает, агрегат соскальзывает с препятствия, а затем поднимается.

Когда в колодец попадает посторонний предмет, он может заблокировать любые попытки изъятия оборудования. У многих людей падают в колодцы отвертки и другие мелкие предметы. Это приводит к тому. Что насос хорошо идет вниз, но его невозможно поднять вверх. Тогда лучше вызвать специалиста, а до его прибытия желательно выбрать слабину троса, натянуть его на максимальной высоте. Это надежно зафиксирует аппарат в одном положении.

Как поступить, если застревание вызвано посторонними предметами в скважине

Такую ситуацию считают, в принципе, самой неприятной и опасной. Конечно, выход из нее есть. Но лучше все-таки ее предотвратить. Причем сделать это крайне просто. Дело в том, что в обсадной трубе чаще всего оказываются мусор, крепеж и, конечно, инструменты. Чтобы такого не случилось, лучше побольше потрудиться перед подъемом насоса. То есть убрать все, что просто валяется вокруг.

Но если заклинивание посторонними предметами произошло, можно предпринять следующие действия:

В принципе, предмет можно попытаться протолкнуть. Это можно сделать, например, ломиком или ему подобным орудием

Однако делать это следует осторожно и не прилагая чрезмерных усилий. Чтобы не оборвать подъемный трос или не повредить корпус насоса.
Попробовать, если возможно, осторожно раскачать подзастрявший насос

Из-за этого предмет может просто проскользнуть дальше в скважину. То есть произойдет расклинивание агрегата.
Если поднять агрегат невозможно, но вниз он опускается совершенно свободно, то насос следует опустить. Чтобы попытаться достать стопорящую вещь. Воспользоваться при этом можно веревочной петлей, крюком или сачком.

Если ничего не получилось, пытаться извлечь погружной насос лучше прекратить. И вызвать специалиста.

Как вытащить насос из скважины рассмотрим подробно

Скважина: как вытащить застрявший насос

Чтобы отремонтировать или заменить вышедший из строя погружной насос, его нужно демонтировать,но вытащить его из скважины не всегда бывает так легко, как может показаться на первый взгляд. Помехой тому может оказаться целый ряд причин, и основная проблема заключается в том, что определить их без специального оборудования не представляется возможным.Как же достать насос? На этот вопрос мы постараемся ответить в данной статье.

Проблемные ситуации с насосным агрегатом

Прежде чем рассказывать о причинах, которые усложняют процесс извлечения насоса на поверхность, хотим напомнить, каким образом он удерживается в стволе. Насосное оборудование устанавливается в скважину в сборе: фильтр(см.Фильтр для скважины своими руками: как сделать правильно), подающая труба с обратным клапаном, кабель питания и страховочный трос.По мере погружения агрегата, кабель и трос разматываются, а трубопровод наращивается.Чтобы избежать запутывания и перехлёста кабеля, его необходимо фиксировать пластиковыми стяжками к подающей трубе. Но удерживается насос только тросом, который должен быть закреплён на специальном кронштейне, находящемся в приямке.

Упавший насос

Первая проблема может возникнуть уже на этапе монтажа: не удержали насос, и он упал на дно скважины. Тут хотя бы ситуация ясна.Организации, занимающиеся бурением и ремонтом скважин, оснащены полным набором ловильных инструментов, позволяющим достать из скважины любой предмет: от шланга до оторвавшегося бура.

Ловильный колокол

Итак:

С металлическими предметами, к которым можно отнести и насос, гораздо проще. Есть множество ловильных инструментов, с помощью которых можно его достать со дна, только сделать это так, чтобы его не повредить, практически невозможно. Поэтому, очень жаль, если уронили новый насос.
Взять, например, ловильный колокол: он представляет собой стальной патрубок с муфтой на одном конце и ловильной резьбой в другом. По сути, он, для того чтобы поднять металлический предмет, накручивается на него с помощью нарезаемой по ходу процесса резьбы.

Другие инструменты: магнитный фрезер-ловитель, желонка, вообще разрушают предмет, прежде чем его вытащить. Кстати, в процессе буровых работ и выполнения обвязки скважины, в ствол довольно часто попадают: инструменты, гайки, буры, штанги – от этого не застрахован никто.

Как поднять эксплуатируемый насос

Если насос сломался, или попросту выработал свой ресурс, его нужно поднять на поверхность. При нормальном раскладе, делается это в порядке, обратном монтажу: насос приподнимается на два метра, демонтируется один элемент трубопровода, сматывается часть кабеля и трос.Затем ещё небольшой подъём – и так, пока насос не окажется на поверхности,но расклад не всегда бывает таким счастливым. Иногда не получается даже сдвинуть насос с места.Причины могут быть разными:

	Причины, по которым погружной эксплуатационный насос может заклинить
1	Посторонний предмет, попавший в скважину.
2	Неправильное крепление питающего кабеля, приведшее к его провисанию. В таких случаях, провод может заклинить между стенкой трубы и корпусом насоса.
3	Причиной невозможности извлечения насоса может стать заиливание скважины. Виной тому – длительная эксплуатация водозабора без профилактического ремонта, либо неправильная установка агрегата.
4	Повреждение ствола скважины в результате пластового давления или воздействия напорных грунтовых вод (плывунов).

Если проблема в провисшем кабеле, решить её проще всего. Пытаться вытащить насос резким рывком не стоит, он может оторваться, и вообще оказаться на дне.Нужно, плавно приподнимая страховочный трос, крепить хомутами кабель к трубопроводу. Таким образом, провисание ликвидируется, и заклинившийся насос освободится.
Это единственная проблема, которую владелец скважины может решить самостоятельно. Во всех остальных случаях требуется участие специалистов. Заилившуюся скважину нужно очистить(см.Как прочистить скважину своими руками), размывая образовавшуюся пробку.

Процесс достаточно трудоёмкий — произвести очистку скважины вручную не представляется возможным. Что уже говорить о повреждениях обсадной трубы, когда извлечение наноса на поверхность является всего лишь начальным этапом проведения масштабных ремонтных работ.

Застрял насос в скважине: причины проблемы

На дачных участках и во многих загородных домах источником водоснабжения является скважина. Чтобы уровень воды поднимался, используются специальные насосы, которые погружаются в скважину.

Застревание насоса вовремя подъема может стать серьезной проблемой, но прежде чем заниматься ее решением, нужно определить причину заклинивания насоса.

Причины застревания насоса:

Неправильный подбор или установка насоса. Насос нужно выбирать в зависимости от диаметра скважины. Если прибор больше, чем скважина, он может застрять во время подъема.
Провисание кабеля. Во время подтягивания насоса за трос, вокруг прибора может образоваться петля из электрокабеля, которая не позволит насосу выйти наружу.
Попадание в скважину чужеродных предметов. В шахту скважины могут попасть различные предметы – инструменты, камни, ветки. Они не только застопорят ход насоса, но могут запутаться в тросе или кабеле.
Загрязнение скважины. Если скважиной долгое время не пользовались, в ней может образоваться толстый слой ила, который станет весьма внушительным препятствием при поднятии насоса из скважины.

Во время поднятия погружного насоса нужно придерживаться мер безопасности и работать осторожно, чтобы не порвать трос и не повредить насос

Попадание инородного предмета между корпусом и обсадной трубой

Проблема попадания мелких камней, кусков металла или крепежных элементов в полость между корпусом и стенкой скважины может повлечь за собой очень большие последствия, такие, например, как обрыв троса или деформация обсадной трубы в месте сростка труб.

Чаще всего небольшой камень или элемент крепежа попадает в скважину во время ремонта или установки оборудования. Работа электродвигателя с небольшой вибрацией может способствовать прохождению такого инородного предмета по полости до того момента, когда не зафиксирует двигатель окончательно.

Основных методов извлечения здесь два:

проталкивание инородного предмета на дно скважины;
освобождение насоса мощным рывком.

Первый метод позволяет высвободить оборудование если есть возможность опустить корпус вниз на несколько сантиметров

Здесь важно чтобы была возможность «раскачать» хотя бы на 1-2 см, чтобы конструкция начала движение, и камень постепенно продвигался вдоль корпуса. Подъем на 2-3 см до очередного места ступора должен чередоваться с опусканием конструкции на 1-1,5 см

Вторым методом необходимо пользоваться очень аккуратно. Резкий рывок может повредить трос, поэтому если фиксация жесткая и движение не прослеживается, рекомендуется поднимать равномерным усилием буквально «протаскивая» насос по скважине.

Как достать агрегат, если трос оборвался

Это беда, при которой хозяева бросают оборудование прямо в стволе и опускают туда новое. Конечно, так можно поступить, если агрегат упал на дно и утонул. А глубина шахты позволяет осуществлять водозабор выше прежнего.

Когда обрыв произошел выше уровня воды, то агрегат все равно придется достать. Нужно самостоятельно сделать специальное приспособление. По аналогии с миксером или кухонным венчиком, из арматуры скрутим спираль с острым концом чуть больше самого насоса. Опускаем его в скважину и привариваем пруток, снова погружаем и присоединяем еще прут. Так до самого низа. Арматура нужна, чтобы крутить спираль и захватить устройство. Если прибор не получилось зацепить, после вращательных движений остаток троса закрутится на ловушку и помпа поднимется.

Что нельзя делать

С силой тянуть за шланг или кабель. Они могут оторваться.
Продолжать эксплуатацию насосного оборудования. Это приведет к усугублению ситуации.
Начинать действия по подъему помпы, не выяснив причину его застревания.
Работать с включённым питающим кабелем, ведущим к насосу в розетку.

Монтаж погружного насоса

Установка погружного насоса производится в скважине, не нужно отдельно оборудовать хозпостройку или устраивать кессон. Сначала выполняется сборка агрегата, к нему присоединяют кабель и трубу, которая обеспечивает подачу воды, трос, после этого конструкцию спускают в скважину.

Шаг 1: Подготовка к монтажу оборудования

В данном случае необходим обратный клапан, чтобы предотвратить слив воды. На него устанавливают фильтр, напоминающий по форме чашу и не пропускающий мелкие частицы ила.

За клапаном производится установка трубы/нагнетательного шланга

Для закрепленной трубы важно, чтобы она была ровной. Силовой кабель расправляют и выравнивают. Для всех соединений делается надежная гидроизоляция

Для всех соединений делается надежная гидроизоляция.

Шаг 2: Погружение насоса в скважину

Схема погруженного скважинного насоса.

После соединения описанных выше конструкций подготовительная часть считается завершенной и можно приступать к установке насоса.

Производится его опускание или погружение следующим образом:

надевают изготовленную из резины прокладку на обсадную трубу;
монтируют оголовок;
через отверстие оголовка протаскивают агрегат и плавно опускают его вниз.

Можно этого и не делать, но тогда погружение насоса потребует большей аккуратности. Конструкция весит немало, и плавное движение обеспечить нелегко, но это необходимо.

Даже если владелец участка монтирует систему отопления своими руками, то для опускания агрегата в скважину либо колодец ему понадобится помощь еще как минимум 2 человек. Это нужно для того, чтобы двое людей могли удерживать агрегат на весу, а третий постепенно должен опускать трос без сильных рывков.

При монтаже оборудования нужно тщательно следить за тем, чтобы в скважину не попали посторонние детали, которые потом стали бы препятствием. Стандартно между стенками трубы и насосом остается совсем маленький зазор, и даже предмет размером не больше гайки может создать проблему.

Глубина установки погруженного насоса.

Насос закрепляют на такой высоте, чтобы она была ниже динамического уровня воды, тогда он будет постоянно покрыт ею. При этом нельзя устанавливать его слишком низко, поскольку чем ближе он ко дну, тем выше риск засасывания песка или ила.

Кроме того, учитывается глубина установки для выбранной модели оборудования, которая указывается в техдокументации. В среднем для большинства агрегатов она составляет 10 м, но для эжекторных насосов больше — до 15-20 м. Бывают и специальные приборы, рассчитанные на глубину 25-40 м.

Оптимальный вариант — размещение насоса на расстоянии 1-2 м от дна скважины. После установки трос фиксируют на специальном кронштейне, расположенном на внешней стороне.

Шаг 3: Определение точки работы насоса

После завершения монтажных работ необходимо определить рабочие характеристики агрегата при имеющейся нагрузке. В техпаспорте указывают усредненные сведения, практические показатели могут от них отличаться.

Владелец должен провести испытания, в ходе которых измерит такой показатель, как расход воды за единицу времени. Для этого ему нужно проверить скорость заполнения жидкостью заданного объема.

В то же время с помощью манометра нужно измерить давление, создающееся в системе водоснабжения при работе оборудования. После этого следует проверить электрическую часть. Для этого к насосу нужно подсоединить специальные щипцы, проводящие ток. Это поможет измерить силу тока и потребление энергии при работе прибора.

Как вытащить оборвавшийся насос из скважины

Если просто упал насос в скважину или упал провод на насос, значит, достать его будет проще. Сам насос ничего не держит, он ни за что не цепляется, значит, можно попробовать соорудить крюк из проволоки и попытаться поддеть провод. Очень редко, но это удается. Дальше не спеша поднимется и сам насос. Главное не уронить проволоку в скважину. Чем больше всего железного упадет туда, тем меньше шансов спасти ситуацию. Поэтому будьте осторожны с арматурами, проволокой и прочими металлическими изделиями.
Но, учитывая не самый сложный характер работ, лучше не подвергать скважину риску и позвать бурильщиков, которые пригонят технику и попробуют решить вопрос.

Вас заинтересует:

Насос для скважины глубиной 25 метров

Глубинный насос для скважины 50 метров

Вибрационные насосы для скважины Тайфун, Калибр, Карапуз

Какой насос выбрать для скважины 10 метров

Модели глубинных центробежных насосов для скважины

Глубинный насос для скважины 100 метров

Почему застрял насос в скважине

Для начала разберемся в причинах этого явления, чтобы не нарваться на подобное в будущем.

Главная причина застревания в слишком глубоком погружении скважинного насоса, глубже, чем рекомендовано.
Нам встречались случаи, когда людям становится жалко потраченных денег за каждый метр, и они опускали насос на максимально возможную глубину.
Бывают ситуации, когда заказчик экономит деньги и приглашает своих рабочих для выполнения обустройства, а они не рассчитали глубину, например, забыли, что кессон уже съел 2 метра от общей глубины скважины.
Или прочитали советы, где рекомендуют ставить насос на глубину 1-2 метра от дна.Всё это ведет к попаданию погружного насоса в открытый ствол скважины. В процессе работы его медленно заносит шламом, может быть, еще что-то сверху отколется и упадет. В результате, при попытке достать, вы тяните вверх, а насос застрял и что делать — неизвестно.
Вторая причина почему погружной насос застрял в скважине: несоблюдение зазоров между насосом и обсадной трубой. Например, в попытке дать самую лучшую цену, многие буровые компании говорят, что можно устанавливать 4-х дюймовый насос (98 мм) в обсадную трубу диаметром 117 мм. Внутренний диаметр этой трубы 101 мм, а в холодной воде она сужается до 100 мм. Более того, пластиковая труба может легко деформироваться и, при попытке достать насос, его намертво клинит.
Подробней о диаметрах насосов и как они сочетаются с диаметрами обсадных труб, мы писали в .
В некоторых случаях насос может цепляться за обсадную колонну или, может быть, колонна разорвалась.

Главная причина появления всего написанного выше — чрезмерная экономия и, как следствие, допуск к работе неквалифицированных исполнителей, шабашников или людей вообще без опыта. А также, нежелание следовать тому, что написано в техническом паспорте на скважину.
В итоге, имеем неправильный монтаж скважинного насоса.

Причины заклинивания насоса в теле скважины

В основном, все причины, ведущие к возникновению этой неприятной проблемы, обусловлены человеческим фактором. Когда во время монтажа насоса нарушаются технологические требования крепления элементов насосного оборудования, а также не обращается должного внимания к их качеству изготовления, трудно ожидать благоприятного исхода дела во время демонтажа насоса.

1. Провисший электрический кабель

По этой причине происходит наибольшее количество случаев заклинивания оборудования. Происходит это путем закусывания провисшего электрокабеля в петле, которая затягивается вокруг корпуса насоса.

В данной ситуации не стоит со всей силы тянуть прибор, так как это к успеху не приведет. Но то, за что тянете, может оборваться. Тогда уже трудно будет что-то предпринять своими силами.

Специалисты, не раз поднимавшие насосы из скважин, советуют в этом случае попробовать пропихнуть прибор назад. Повторяя попытки, постарайтесь почувствовать слабину и в этот момент продолжите неторопливо подъем. Вообще, «лучше болезнь предотвратить, чем лечить». Чтобы в своей практике не столкнутся с провисанием электрокабеля, необходимо пристегивать его специальными хомутами к трубе или шлангу на стадии монтажа системы. Причем к тросу электрический кабель крепить не рекомендуется, так как при его натяжении хомуты могут слететь. Поднимая насос, необходимо также следить, чтобы кабель и шланг выходили одновременно на поверхность. Нельзя допускать слабины ни у троса, ни у кабеля, ни у шланга.

2. Заиливание скважины в результате длительного простоя

Встречаются и нередко на практике случаи, когда длительный простой скважины приводит к ее сильнейшему заиливанию. Образовавшийся слой ила встает непреодолимой преградой на пути насоса. Когда застрял насос в скважине по данной причине, специалисты рекомендуют начать его раскачивание, во время которого устройство то поднимают, то опускают. К чему это приводит? Вода постепенно может начать размывать илистые отложения. В конце концов, возможно, дорога наверх освободиться, что позволит извлечь насос наружу. Главное, не торопите события и не проявляйте чрезмерной активности, чтобы не допустить глухого заклинивания насоса.

Есть и нестандартный способ борьбы с заилившейся скважиной. Надо привлечь к решению проблемы пожарников, которые с помощью рукава, опущенного в скважину, смогут размыть отложения ила. Освободившийся насос пойдет плавно наверх. Чтобы предотвращать процесс заиливания скважины, надо проводить ее профилактическое очищение, периодичность которого должна составлять один раз в три года.

3. Твердотельное препятствие — сложный барьер

На пути движения насоса может встретиться твердотельное препятствие, которое сыграет роль клина. В качестве такого барьера может выступить:

вмятина в трубе, возникшая из-за подвижки грунта;
сплющенный край трубы;
заусенцы от неаккуратного сварного шва;
брак в сборке осадочной колонны, при котором вместо резьбового соединения труб, их сваривают, допуская осевое смещение.

Встреча с таким препятствием сопровождается характерным твердым стуком, при этом движение насоса вниз проходит свободно. Можно ли и как вытащить насос из скважины в данной ситуации? Известны случаи, когда вращение насоса с помощью трубы вокруг своей оси помогает обогнуть вставшее на пути преграду. Однако стопроцентной вероятности освобождения хода движения прибора не гарантируется. Это может быть разовый успех. Но попробовать стоит, вдруг в конкретной ситуации проблема таким способом решится.

Твердотельным препятствием может стать и случайно упавший в скважину инструмент, деталь крепежа или другой инородный предмет. При этом остановка насоса наступает во время подъема резко и неожиданно. Происходит это в момент попадания в зазор между стеной скважины и насосом твердого предмета, что и приводит к заклиниванию. При этом ход вниз свободен, а наверх промежутки заклинивания меняются в зависимости от выборки троса. Проскочить предмет не сможет, слишком узок зазор. Поэтому специалисты советуют остановиться, вызвать специалистов. Спецоборудование, имеющееся у них, способно извлечь помеху из скважины.

4. Эффект обратного заиливания

Данный эффект наблюдается в скважинах, выполненных в известняковых грунтах. В результате долгой эксплуатации осадочный слой формируется над местом расположения насоса, превращаясь в «пробку». Чтобы остановить этот процесс, чистите скважину каждые три года.

Советы специалистов, способные облегчить подъем оборудования

Существует несколько полезных рекомендаций специалистов как поддерживать правильную работу устройства и, при необходимости достать застрявший насос.

Трос должен быть хорошего качества. Лучше всего подойдет для погружного устройства трос из нержавеющей стали. Из этого же материала стоит подбирать и крепления для него.

На скважину стоит установить оголовок, лучше — заводской. Эта простая деталь не позволит мелким камням, болтикам и т.д. попадать в скважину. Чтобы оголовок выполнял свои функции, его нужно правильно установить: так, чтобы он полностью примыкал к станкам трубы.

Для извлечения застрявшего устройства из скважины существует немало методов. Некоторые из них, придуманные народными умельцами, могут быть очень действенными, но при этом рискованными. Излишние усилия или неправильное выполнение могут привести к порче оборудования, потере нужных инструментов и невозможности восстановления работы скважины.

Способы извлечения обсадных труб из скважин

Если появилась необходимость в полном демонтаже скважины значит необходимо приступать к соответствующим работам. Разберем, как вытащить трубу из скважины своими руками с наименьшими финансовыми потерями. Для этого необходимо тщательно изучить ситуацию, уточнить с каким грунтом мы имеем дело и в каком состоянии находится скважина.

Предусмотрено несколько действующих способов извлечения из грунта обсадных труб:

путем натяжки и извлечения всей колонны;
методом промывки грунта;
путем раскручивания всей конструкции.

Рассмотрим детальнее каждый из данных способов.

Метод натяжки для извлечения колонны

Это превосходный способ произвести извлечение обсадных труб большого диаметра. Хорошо применим при получении изгиба ствола скважины. Для осуществления задуманного необходимо:

прочно захватить верхний край трубы и постепенно подтягивать ее вверх; всю работу необходимо делать медленно и осторожно, при рывках может произойти разрыв изделия; оборванный кусок снова цепляется с помощью использования специальной насадки, конструкция поднимается дальше до следующего обрыва. https://www.youtube.com/embed/TUQgEnRvSTI

При кропотливом повторении подобных действий вытягивается на поверхность вся конструкция

Работать необходимо медленно и планомерно, так как по другому достать трубу из скважины целиком будет труднее. Предварительно необходимо позаботиться о наличии необходимого инструмента. При частых обрывах повторное использование такой конструкции не получится

При кропотливом повторении подобных действий вытягивается на поверхность вся конструкция. Работать необходимо медленно и планомерно, так как по другому достать трубу из скважины целиком будет труднее. Предварительно необходимо позаботиться о наличии необходимого инструмента. При частых обрывах повторное использование такой конструкции не получится.

Извлечение способом промывки

Зачастую вокруг обсадной трубы образуется песчаная пробка, которая ее удерживает и не позволяет произвести быстрое извлечение из грунта. Как вытащить обсадную трубу из скважины в таком случае? Превосходным вариантом будет использование воды. Для этого необходимо:

подготовить насос и специальное оборудование для промывки;
выпускной патрубок насоса присоединить к верхней части трубы;
через насосное устройство пускают воду внутрь конструкции постепенно усиливая напор;
при помощи специального оборудования происходит расшатывание и прокручивание ствола скважины;
в результате одновременного воздействия воды и вращающегося механизма уменьшается сила трения сдерживающая конструкцию в грунте.

Таким образом происходит извлечение обсадных труб. В идеале использовать два насоса, а именно один наверху конструкции, второй — погрузить в саму шахту до ее основания

Важно учитывать, что тяговое усилие должно быть точно в вертикальной плоскости. Верхняя часть конструкции должна быть прочно закреплена к подъемному механизму

Необходимо избегать резких движений, что может привести к разрыву конструкции

Необходимо избегать резких движений, что может привести к разрыву конструкции.

Применение метода раскручивания

Для такого способа извлечения обсадной трубы понадобится следующий инструмент:

коронка для ловли и фиксации верхней части конструкции;
ротор с перфоратором;
кумулятивные торпеды.

Процедура по извлечению обсадных труб

вышеуказанная коронка и бурильная труба опускается внутрь шахты;
при помощи ротора происходит поворот трубы против вращения стрелки часов примерно на 2 десятка оборотов;
происходит расхаживание конструкции постепенно увеличивая усилие до максимального предела;
после этого должен произойти обрыв трубы, если он не наступил — процесс повторяется;
результатом данных усилий должно быть неполное раскручивание соединений частей обсадной трубы.

Если положительный результат не наступает — необходимо использовать специальное оборудование, которое позволит передать крутящее усилие конструкции шахты. После откручивания части конструкции, к ней прилагается усилие вертикального натяжения и она извлекается на поверхность. Подобные действия продолжаются до полного разбора конструкции и извлечения ее на поверхность.

Если данные мероприятия не приводят к должному результату — на глубину предполагаемого разъединения опускается кумулятивная торпеда. В результате ее взрыва происходит разрыв конструкции и верхняя часть поднимается при помощи вертикального усилия специальных механизмов. На поверхности поврежденные места вследствие взрыва отрезаются при помощи болгарки. Данный способ считается дорогостоящим, требует специальных навыков — в частных скважинах он не используется.

С этим читают

Насос застрял в скважине, как достать

В случае, когда насос попал в открытый ствол, шансов вытащить его не много, но можно потянуть за пропиленовую трубу и попытаться так поднять. Она достаточно крепкая и за нее изредка получается достать. В 99% случаев страховочный трос не поможет вам вынуть насос из скважины, крепление троса к насосу очень хлипкое, вы просто вырвете его из ушек насоса.

Страховочный трос спасет только в случае, если труба слетела или случилась еще какая-либо мелочь. Если поднять все таки удастся, то насос будет весь искореженный и в нерабочем состоянии, но главное скважина цела.

Главная опасность в попытке достать застрявший насос это сделать плохую ситуацию совсем безвыходной. Не существует универсальных советов, нет никакого приспособления для доставания застрявшего насоса в скважине… Поэтому, не доводите до бурения новой скважины, для подъема застрявших насосов вызывайте буровиков. Все манипуляции со скважиной производятся с помощью бурового станка. Буровая бригада приедет со своим инструментом, возьмет паспорт на скважину и будет решать, как и какое приспособление использовать. Возможно, они попробуют выбурить его колонковой трубой, чтобы он зашел в нее и поднять его таким образом. Но есть опасность, что насос встал под углом и он столкнет колонковую трубу вбок, после чего она пробурит дырку в обсадной трубе. Также есть вариант попытаться с помощью станка намотать насос и частями вытащить, либо спустить его на дно скважины, чтобы не мешал новому. Решение будут принимать специалисты, глядя в паспорт на скважину. Если паспорта нет, тогда нужно проводить исследование скважины, а это дополнительные затраты. Более того, буровая компания не дает гарантии на 100% доставание насоса, шанс всегда 50/50, но деньги за выезд и работу вы должны заплатить. Это можно понять: люди потратят время, за которое могли бы пробурить и получить деньги. Поэтому мелкую скважину (до 50 метров) дешевле бросить и бурить новую.

И самый безвыходный вариант: периодически заклинивший насос пытаются сбить ломом. Рабочие спускают лом на веревке в скважину и стучат по насосу. Зачастую этот лом остается в скважине, после чего можно смело бурить все заново. Достать лом из скважины не получится.

Что можно и что нельзя делать при извлечении застрявшего насоса в скважине

При извлечении насосного устройства из скважины нельзя допускать резких действий. Чрезмерное усилие, приложенное к насосу может просто оборвать удерживающий его трос.

Рекомендуется еще на этапе установке оборудования в скважину проверить прочность троса и надежность его крепления к насосу. Если трос, идущий в комплекте с насосным оборудованием, не внушает вам уверенности, приобретите другой. Желательно использовать стальной трос со специальным антикоррозийным покрытием, либо достаточно надежный синтетический аналог.

Стальной трос с оцинковкой

Не стоит пытаться вытащить насос, застрявший в скважине при помощи «кошки». Такое устройство может застрять в скважине, усугубив проблему. И уж конечно не стоит пытаться пробить пробку из ила или протолкнуть насосное устройство вглубь скважины. Тяжелым ломом вы можете привести насос в негодность.

Есть несколько способов, которые применяются при извлечении застрявшего насоса.

Натяните трос и время от времени обстукивайте его в натянутом состоянии молотком. Вибрации от троса передадутся на насос и пробка, либо отложения, могут разрушиться. Не стоит надеяться,что такой прием приведет к мгновенному результату. Возможно вам понадобиться несколько дней для того, чтобы сантиметр за сантиметром вытянуть насосное устройство скважины.
Если вы используете какие-нибудь дополнительные устройства для извлечения оборудования из скважины, то не забудьте тщательно зафиксировать их за оголовок или другой прочный предмет возле скважины тросом.
Для проталкивания застрявшего насоса вглубь скважины, лучше использовать трубу, сечением чуть меньше, чем диаметр скважины. К верхнему торцу такой трубы приваривается металлический кронштейн, который фиксируется прочным тросом. Пропустите трос, шланг и кабель от насоса через эту трубу

Осторожно опустите конструкцию вниз до соприкосновения с местом заклинивания и, постепенно увеличивая амплитуду, попробуйте протолкнуть насос вглубь.

Если при попытке извлечения застрявшего насоса вы все-таки оборвали крепящий трос, то скважину придется проходить с помощью бура заново. Но даже при применении бура нет гарантии, что он разрушит насос вместе с препятствием или протолкнет его вниз. В таком случае скважину придется бурить заново.

В самом печальном случае скважину придется бурить заново

Чрезвычайная ситуация

Застревание насосного устройства в скважине является ситуацией, мягко сказать, не из приятных. Обычно она возникает при попытке поднять устройство на поверхность для проведения регламентных обслуживающих работ или ремонта. В результате возникает патовое положение: насосное оборудование не работает и отремонтировать его тоже нельзя, потому что к нему отсутствует доступ.

В ряде случаев вы сможете самостоятельно достать насосное оборудование из скважины, не повредив его, но порой с насосом приходится попрощаться. В самой чрезвычайной ситуации скважина на воду оказывается полностью выведенной из строя.

Застревание насоса в скважине – это чрезвычайная ситуация

Как достать насос из скважины если он застрял — наиболее частые причины поломок и их устранение
