Как нарезать резьбу на трубе — 2 эффективных варианта решения задачи

Трубная цилиндрическая резьба. ГОСТ 6357 — 81

Единица измерения параметров: Дюйм

Направление: Левая

Класс точности: Класс А (повышенный), Класс В (нормальный)

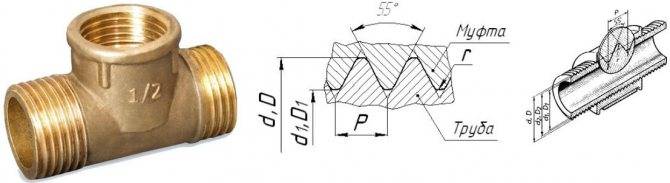

Данный тип резьбы используется как в самих трубах так и элементах трубных соединений: контргайках, муфтах, угольниках, тройниках (см. картинку выше

). В сечении профиля мы видим равнобедренный треугольник с углом 55 градусов и закруглениями на вершинах и впадинах контура, которые выполняются для высокой герметичности соединения.

Нарезка резьбового соединения осуществляется на размерах до 6”. Все трубы большего размера для надежности соединения и предотвращения разрыва фиксируют сваркой.

Условное обозначение в международном стандарте

Международная: G

Япония: PF

Великобритания: BSPP

Указывается буква G и диаметр проходного отверстия (внутр. Ø) трубы в дюймах. Наружный диаметр непосредственно резьбы в обозначении не присутствует.

Пример:

G 1/2 — резьба трубная цилиндрическая наружная, внутренний Ø трубы 1/2». Наружный диаметр трубы составит 20,995 мм, кол-во шагов на длине 25,4 мм будет равно 14.

Также может быть обозначен класс точности (А,В) и направление витков (LH).

Например:

G 1 ½ — В — резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В.

G1 ½ LH- В — резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В, левая.

Длина свинчивания обозначается последней в мм: G 1 ½ -В-40.

Для внутренней трубной цилиндрической резьбы будет обозначен только Ø трубы для которой предназначено отверстие.

Таблица размеров трубной цилиндрической резьбы

Размер резьбы Шаг резьбы, мм Число ниток на дюйм Диаметры резьбы
Ряд 1 Ряд 2 d=D d2=D2 d1=D1
1/16″ 0,907 28 7,723 7,142 6,561
1/8″ 9,728 9,147 8,566
1/4″ 1,337 19 13,157 12,301 11,445
3/8″ 16,662 15,806 14,950
1/2″ 1,814 14 20,955 19,793 18,631
5/8″ 22,911 20,749 20,587
3/4″ 26,441 25,279 24,117
7/8″ 30,201 29,0З9 27,877
1″ 2,309 11 33,249 31,770 30,291
1⅛» 37,891 36,418 34,939
1¼» 41,910 40,431 38,952
1⅜» 44,323 42,844 41,365
1½» 47,803 46,324 44,845
1¾» 53,746 52,267 50,788
2″ 59,614 58,135 56,656
2¼» 65,710 64,231 62,762
2½» 75,184 73,705 72,226
2¾» 81,534 80,055 78,576
3″ 87,884 86,405 84,926
3¼» 93,980 92,501 91,022
3½» 100,330 98,851 97,372
3¾» 106,680 105,201 103,722
4″ 113,030 111,551 110,072
4½» 125,730 124,251 122,772
5″ 138,430 136,951 135,472
5½» 151,130 148,651 148,172
6″ 163,830 162,351 160,872

Как определить шаг дюймовой резьбы

Привожу для вас картинку из англоязычного интернета, которая наглядно демонстрирует методику. Трубная резьба характеризуется не размером между вершинами профиля, а количеством витков на 1 дюйм вдоль оси резьбы. В помощь обычная рулетка или линейка. Прикладываем, отмеряем один дюйм (25,4мм) и считаем визуально число шагов.

На картинке с примером (см. выше

) threads — с английского это буквально «нитки резьбы». В данном случае их 18 шт. на один дюйм.

Ещё проще, если в вашем ящике с инструментом завалялся резьбомер для дюймовой резьбы. Измерения проводить очень удобно, но необходимо помнить, что дюмовые резьбы могут отличаться по углу вершины 55° и 60°.

Шаг резьбы Р, ммЧисло ниток на дюйм
0.90728
1,33719
1,814 14
2,309 11

Как резать?

Когда все инструменты готовы, можно производить нарезку резьбы на трубе, например, системы отопления. Следует отметить, что каких-то особых навыков для выполнения этого вида работ иметь необязательно – все можно сделать своими руками.

Трубу перед нарезкой необходимо обследовать на предмет старой краски, наличие коррозии и налета, а затем обработать, тщательно очистив поверхность с помощью специальных средств и инструментов, например, шлифовальной машинкой. С торца трубу нужно предварительно обработать, сняв фаску, для лучшего захода резьбы. Если срез выполняется с помощью трубореза, тогда края среза будут ровными, без засечек. Если это делать с помощью ножовки или угловой шлифовальной машины, то необходимо зачистить их до металла напильником – это значительно улучшит стыковку. До и после нарезки резьбы необходимо смазывать резцы и поверхность трубы специальной жидкостью.

Плашки нужного калибра вставляются в рамку клуппа с помощью зажимных винтов. Затем клупп надевается на подготовленную поверхность трубы и производится пара стартовых витков по направлению нарезки. Резьбу производят только после такого закрепления.

После этого регулируется переключатель трещотки, и начинается вращение по часовой стрелке вправо (по направлению резьбы). Особых усилий применять не нужно. Чтобы стружки хорошо удалялись, нужно работать, применяя следующий диапазон вращения: два оборота вперед, пол-оборота – назад. Во избежание перекоса нужно строго соблюдать правильное положение плашки относительно трубы.

Завершив работу, следует подготовить резьбу перед монтажом герметиком, фум-лентой или льняной нитью.

Основные причины брака

Следует помнить, что при нарезании резьбы может получиться брак.

Причины его возникновения классифицируются как:

  • Смазка места нарезания резьбы в процессе работы

    несоответствие диаметров отверстий или стержней нарезаемой резьбе;

  • использование некачественного инструмента (затупленный, неправильно отцентрированный);
  • нарезание резьбы без использования смазки;
  • недостаток профессиональных навыков.

Выводы: наилучшим решением задачи по установке запорной арматуры на трубы для отопления и водоснабжения будет изготовление качественного резьбового соединения. Для его получения обязательно необходимо приобрести резьбонарезной набор трубный, значительно облегчающий работу.

Нарезка резьбы на стояки стоящие рядом к стене

Расскажите чем нарезаете резьбы на стояках стоящих близко к стене?Замучались мудрить с советскими плашками, а клупом не подлезть.Меня терзают смутные сомнения что наверное что то есть в продаже.Просвятите?

есть .. бош gbh 5-40 . подрабатывается им выемка в стене и- вперед клуппом.

2SpiKeR Если клуппом не подлезть, долбите стену, чтобы можно было подлезть.

переходники Gebo рулят

Причем тут переходники??Сварка не пойдет, мы полипропилен ставим.Неужели только выборку у трубы делать, у некоторых бывает плитка положена, бюджетный такой ремонтик.Так что не всегда так прокатит.

При бюджетных ремонтиках стояки не трогают.

не понял причём сдесь пп варите с резьбой или я точно чегото не понял

а где именно на стояке?

как это при чем? Вам, насколько я понял от обрезанного стояка на выходе надо получить резьбу, так? Если так, то эти переходники как раз предназначены для подключения к стальным трубам. Трубу обрезал ровно, снял грат, шкуркой место от краски под фитинг зачистил, одел фитинг, зажал попкой и дальше уже хоть пропиленом, хоть бутиленом ведите. Если вам принципиально ИМЕННО нарезать резьбу, то тогда долбите, Шура, долбите стены.

Виноват, не понял сразу )) Если можно, то поподробнее с этого места!У нас и без бюджетного ремонта трогают если приспичит, потихоньку сыпется.Народ лучше без ремонта посидит, но с водой.

есть переходники Gebo для подключения к стальным трубам. цанговый принцип соединения. удобная штука. погуглите, где можно в вашем городе купить. кстати, сделаны из чугуна.

О как. Какого хрена я резьбы резал, корячился? Но, имхо, цанги только на идеально цилиндрическую трубу годятся. А как заранее знать геометрию ея? А если в качестве уплотнителя там резина или любой другой эластичный материал, то это гумно. Лучше уж с нарезкой резьбы покорячится.

Малёха стену продобить и плашкодержатеь с трещёткой в самый раз, с одной ручкой нарежете резьбу.

Если клупп с трещеткой не влазят, можно использовать только клупп и вращать его за грани рожковым ключем

не помню в мм какой допуск в отклонении от цилиндра. Но фитинги с немецкой сертификацией. Уплотнений там несколько в том числе и резина, точнее EPDM, Доверять им или нет — дело лично каждого. Но для меня лично клеймо DVGW уже говорит о том, что дальше вопросов о качестве задавать нет смысла. И, кстати, не факт, что переходник Gebo потечет раньше, чем треснет труба по нарезанной резьбе. Плус-то в том, что нет ослабления трубы (нарезка резьбы — это и есть ослабление). Хотя, конечно, муровать их (переходники) не стоит. Всеж таки цанга.

Технология обращения с резчиком

Определившись с местом отверстия, молотком и керном делается небольшое углубление для захода режущей кромки сверла, зажатого в патроне или цанге металлообрабатывающего станка. Заготовку фиксируют в тисках или приспособлении, станок включают на небольшую скорость, на сверло наносят смазку. Вращающийся на малых оборотах инструмент совмещают с отметкой на детали под углом в 90 градусов и выполняют сверление на заданную глубину. После завершения операции стартовое сверло заменяется инструментом для зенковки, снимается фаска 0,5 мм.

Профессиональный подбор режущего инструмента позволит произвести все действия за один подход.

Как нарезать резьбу на трубе своими руками: делаем резьбу

Очень часто во время установки магистралей трубопровода или же в процессе его ремонта необходимо старые трубы менять на новые. Для этого должна производиться нарезка на новых трубах подходящей резьбы.

У опытного мастера вряд ли будут со всем этим проблемы, ведь за годы работы он «набил себе руку» и может сделать все практически без усилий. Тем более, у профессионалов есть все необходимые для этого инструменты.

Что, если это нужно обычному человеку, который не знает, как сделать резьбу на трубе? Услуги сантехника часто имеют чрезмерно высокую стоимость.

Резьба необходима везде

Итак, для начала нужно запомнить, что на трубах всегда нарезается трубная резьба. Кроме этого, не стоит долго думать насчет размеров, ведь во всех квартирах трубы стандартные, и их размеры могут быть равны 1″, 1 1/4″, 3/4″ или 1/2″. Поэтому, для нарезки резьбы своими руками нужно обзавестись плашкой или трубным клуппом.

Как нарезать резьбу на трубе при помощи плашки

Сначала речь будет идти о плашке. Иногда можно услышать, как этот инструмент называют «леркой», хотя последний термин пришел еще со времен СССР. Это достаточно обычный инструмент, который можно приобрести в любом магазине с металлорежущим инструментом.

Но перед тем как идти и покупать себе плашку, стоит узнать размер труб, на которых будет нарезаться резьба. В основном это полдюйма, три четверти или дюйм. Когда размер известен, приобретается обычная плашка с трубной цилиндрической резьбой. На таких инструментах в маркировке имеется буква G, то есть плашка на полдюйма будет иметь маркировку G1/2″. С использованием таких инструментов резьба на трубах будет выполнена правильно.

Поскольку держа в руках плашку, резьбу не накрутить, нужно обзавестись плашкодержателем. Его стоимость может быть равной стоимости плашки, а может даже превышать ее. Если работа будет производиться всего один раз, тогда можно приобрести китайский плашкодержатель, цена которого ниже стоимости отечественного. Если же хочется купить качественный инструмент, тогда лучше заплатить больше денег, но стать владельцем отечественного держателя. Причиной низкой надежности китайской плашки является сырьевой материал силумин.

Плашка для нарезки резьбы

Как нарезать резьбу на трубе плашкой – достаточно сложный процесс. По крайней мере, для тех, кто никогда еще такого не делал. Все дело в том, что у плашки отсутствует направляющий, поэтому сразу же ровно нарезать резьбу очень сложно, и ее постоянно «закашивает», чего допускать нельзя. Именно поэтому, если нет опыта нарезания резьбы, то лучше запастись специальным инструментом под названием клупп.

Резьба на трубе при помощи клуппа

Теперь о том, как нарезать резьбу на трубе клуппом.

Этот инструмент является очень удобным. Причем правильно все сделать сможет даже тот человек, который никогда в жизни ничего подобного не делал.

Все очень легко, и причиной легкости является специальная направляющая, которой обладает инструмент. В эту направляющую вставляется труба, после чего человеку остается только крутить клупп, и резьба будет нарезаться самостоятельно почти без усилий.

Чтобы облегчить процесс, можно приобрести специальную трещотку, которая позволит не снимая инструмент, крутить клупп, даже если для этого будет мало пространства.

Если необходимо нарезать резьбу на трубе большого диаметра, то есть от одного дюйма, то лучше обзавестись специальным удлинителем для трещотки. Это сделает рычаг большим, а значит, усилия для нарезки будут меньшими. Кроме всего прочего, когда осуществляется нарезка резьбы на трубах вручную, нужно поливать трубу специальной жидкостью для нарезания резьбы или обыкновенным машинным маслом.

Такой шаг облегчит процесс. Причем этим приемом можно пользоваться при нарезке резьбы в любом материале и любым инструментом, будь то метчик, плашка или клупп. Как видно, нарезка резьбы клуппом существенно облегчает процесс создания резьбы, но в свою очередь, это ведет к повышению расходов.

Электрические машины облегчают труд

Существуют и специальные электрические клуппы, где нарезать резьбу на трубе не требует никаких дополнительных усилий.

Принцип действия такого инструмента полностью совпадает с принципом ручного клуппа, но вместо усилий, прикладываемых человеком, здесь работает электрический двигатель. Таким образом, нарезка резьбы вообще не составит для человека труда, поскольку все, что нужно будет ему сделать, это установить устройство на трубу, предварительно смазав его маслом, и включить электроклупп.

phoenix-master.com

Технология и приемы нарезания резьбы вручную

При нарезании резьбы метчиками и плашками часть металла не удаляется вместе со стружкой, а выдавливается вдоль режущих граней инструмента, образуя профиль резьбы на детали. С учетом этого диаметры отверстий и стержней под резьбу должны изготовляться не по номинальному размеру резьбы, а несколько ниже его. Для метрической резьбы диаметром 6–10 мм эта разница составляет 0,1–0,2 мм; диаметром 11–18 мм – 0,12–0,24 мм; диаметром 20–30 мм – 0,14–0,28 мм.

Диаметры отверстий под наиболее распространенные размеры метрической резьбы приведены в табл. 1.

Для образования захода резьбы на торце детали необходимо снять фаску, соответственно высоте профиля резьбы.

Таблица 1. Диаметры отверстий под нарезание метрической резьбы

МатериалДиаметр метрической резьбы, мм
5681012162024
Сталь и латунь4,25,06,78,410,113,817,320,7
Чугун и бронза4,14,96,68,310,013,717,120,5

Смазанный смазкой метчик вставляют в просверленное отверстие и, слегка прижимая его к детали левой рукой, осторожно поворачивают вороток правой рукой до тех пор, пока метчик не захватит металл и его положение в отверстии не станет устойчивым. После этого вороток берут двумя руками и вращают с перехватом рук через каждые полоборота (рис. 10, а)

10, а).

Рис. 10. Движения при нарезании резьбы:  а — метчиком, б — плашкой, в — клуппом

После одного-полутора оборотов метчик, покачивая в горизонтальной плоскости, вращают в обратную сторону примерно на четверть или пол-оборота. Это необходимо для того, чтобы стружка сломалась и по канавкам метчика удалилась из отверстия, не заклинив метчик. Закончив нарезание, пропускают его насквозь или вращением воротка в обратную сторону вывертывают метчик из отверстия.

Второй и третий метчики смазывают маслом и вводят в отверстие без воротка; только после того, как метчик правильно установится по резьбе, накладывают вороток и продолжают нарезание резьбы.

Таким же образом следует вести нарезание резьбы плашками. Здесь, однако, кроме круговых движений по стрелке а (рис. 10, б), воротку следует сообщать также некоторый нажим вниз по стрелке в. В процессе нарезания необходимо следить, чтобы давление на обе ручки было одинаковым.

На первом этапе нарезания резьбы следует следить за правильным положением метчика и плашки по отношению к осям отверстия и стержня. Непараллельность осей и неперпендикулярность их к торцу детали контролируются угольником и устраняются изменением положения инструмента.

Нарезать резьбу в мелких и глухих отверстиях небольшого диаметра нужно особенно осторожно, не перегружая метчик и часто очищая его от стружки. При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза). При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза)

При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза).

Если необходимости получить точные и чистые резьбы на стержнях, то их нарезание следует выполнять черновой и чистовой плашками.

Если нарезание резьбы выполняется клуппами с раздвижными плашками, то их сжатие (подачу) следует производить только в начале прохода. После каждого прохода по всей длине нарезаемого стержня клупп сгоняют в обратную сторону и затем вновь поджимают плашки винтом и вновь прорезают резьбу по всей длине нарезаемого стержня до получения нужного диаметра резьбы. Поджимать плашки на середине стержня не следует. Раздвижными плашками резьбу нарезают за несколько проходов.

Для нарезания трубной резьбы клуппом трубу необходимо надежно закрепить в специальном зажиме для труб (рис. 10, в).

Нарезаемый конец трубы смазывают маслом (олифой), а затем на длине не более 2–3 ниток устанавливают клупп, сближая плашки с таким расчетом, чтобы резьба была нарезана на полную глубину в 2–3 прохода. Для диаметров до 1» ограничиваются двумя проходами; при диаметре свыше 1 » хорошую резьбу можно получить только за 3–4 прохода. Перед каждым повторным проходом поверхность нарезаемой резьбы и резьбу плашек необходимо тщательно очищать кистью от стружки и вновь смазывать маслом.

Вращение клуппа вокруг трубы обычно производят качательным движением в четыре приема; за каждый прием нужно повернуть клупп на 1/4 оборота.

Резьбу диаметром до 1½» нарезает один слесарь; при больших диаметрах резьбы работают вдвоем. При спаренной работе полный оборот клуппа также нужно делать в четыре приема.

Просмотров: 9 187

Как нарезать резьбу. Нарезание внутренней и наружной резьбы

Резьбовые соединения отличаются простотой, надежностью, дают возможность регулировать затяжку, а также разбирать и со­бирать детали и механизмы. Они получили самое широкое приме­нение   в   различных   механизмах,   устройствах, приспособлениях.

 Резьба бывает наружная (винт) и внутренняя (гайка). Различают резьбу цилиндрическую треугольную (пилообраз­ную), коническую треугольную, прямоугольную, трапециевид­ную, упорную, круглую. Наиболее широкое применение получила цилиндрическая треугольная или, как ее еще называют, крепеж­ная резьба рисунок №1.

Рисунок №1 – Элементы резьбы на болте

1 — глубина;

2 — вершина; 3 — шаг;

4 —впадина;

5 — наружный диаметр;

6— внутренний диаметр.

Нарезание внутренней резьбы:

Прежде всего, нужно правильно подобрать сверло для высверливания отверстия.

Следует знать, что если просверлить под резьбу отверстие диаметром, точно соответствующим внутреннему диаметру резьбы, то металл, выдавливаемый при нарезании, будет давить на зубья метчика, отчего резьба может получиться с рваными нитками, возможна поломка метчика.

При сверлении отверстия слишком большого диаметра глубина резьбы получится неполной, а соединение непрочным.При сверлении глухого отверстия под резьбу его глубину нужно делать несколько больше нарезаемой части, в противном случае резьба получится неполной по длине.

Нарезание резьбы проводят в такой последовательности: намечают кернером место сверления; закрепляют деталь в тисках; высверливают отверстие; вставляют в отверстие метчик (рисунок 2) строго вертикально (по угольнику); надевают на метчик вороток, прижимают его левой рукой к метчику, а правой поворачивают вправо до тех пор, пока метчик не врежется на несколько ниток в металл и не займет устойчивое положение; берут вороток за рукоятки двумя руками и вращают с перехватом рук через каждые 1-2 оборота. Нарезание резьбы значительно облегчается, если метчиком делать 1-2 рабочих оборота вправо и 1-2 оборота влево; закончив нарезание, метчик вывертывают из отверстия, затем еще раз прогоняют по полученной резьбе.

Рисунок №2 – Нарезание внутренней резьбы метчиком:

а —установка метчика в отверстие;

б — наре¬зание резьбы.

Правила работы метчиками:

При нарезании резьбы в глубоких отверстиях, в мягких и вязких металлах (медь, алюминий, бронза и др.) метчик необходимо периодически вывертывать из отверстия и очищать канавки от стружки; нарезать резьбу нужно полным набором метчиков — черновым, средним и чистовым.

Средний и чистовой метчики вводят в отверстие без воротка и только после того, как метчик пойдет правильно по резьбе, на головку надевают вороток и продолжают нарезание резьбы;в процессе нарезания нужно с помощью угольника тщательно следить за тем, чтобы не было перекоса метчика; место нарезания резьбы следует смазывать маслом.

Нарезание наружной резьбы:

В домашних условиях выполняется плашками вручную.Диаметр стержня под наружную резьбу должен быть на 0,3— 0,4 мм меньше наружного диаметра нарезаемой резьбы. Отклонения от этого правила не допускаются.

Нарезание наружной резьбы круглой плашкой производится в таком порядке:на верхнем конце стержня снимают фаску, которая обеспечивает врезание плашки в металл;

Стержень зажимают в тисках вертикально так, чтобы выступающий его конец был на 20—25 мм больше длины нарезаемой часта (рисунок №3); на стержень накладывают закрепленную в вороток плашку и с небольшим нажимом вращают так, чтобы плашка врезалась примерно на 1—2 нитки без перекоса. После этого стержень смазывают маслом и плавно вращают вороток на 1—2 оборота вправо и 1/2 оборота влево.

Нарезание резьбы раздвижными призматическими плашками (рисунок №3) выполняют следующим образом: запиливают на конце стержня фаску; устанавливают в клупп плашки; зажимают в тисках стержень; надевают на стержень клупп и плотно сдвигают гайки зажимным винтом; смазывают плашки и стержень маслом; клупп поворачивают на 1 — 1,5 оборота по часовой стрелке, затем на 1-4, 1-2 оборота обратно и так до конца резьбы; нарезав резьбу, клупп свинчивают к концу стержня, поджимают плашки винтом и проходят резьбу вторично; проверяют резьбу гайкой соответствующего диаметра; по окончании работы плашки вынимают из клуппа, очищают от стружки, протирают и смазывают маслом; протирают клупп.

Рисунок №3 – Нарезание резьбы при помощи плашки

а — Нарезание резьбы круглой плашкойб — Нарезание резьбы призматическими плашками

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Самостоятельное нарезание резьбы

Как нарезать трубную резьбу своими силами?

Самостоятельное нарезание резьбы начинается рядом подготовительных мер:

  1. Отрезание куска трубы по размеру . При замене поврежденного участка трубопровода первым делом данный участок нужно аккуратно вырезать в строго перпендикулярном к стенке направлении. Если это условие не будет соблюдено.
  2. Чистка участка под резьбу . С того места, где будет нарезаться трубная резьба, нужно полностью снять всю краску и коррозию: если это не сделать, работа может быть явно затруднена.
  3. Снятие фаски . Чтобы работа шла легче, с концов трубы нужно убрать фаску.

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

  1. отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

Срез трубы должен быть перпендикулярен ее стенкам. В противном случае резьбовое соединение будет не надежным.

  1. участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
  2. с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

  1. подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
  2. внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
  3. клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
  4. если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
  5. клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Сделав несколько поворотов вокруг трубы необходимо отвести клупп в обратном направлении приблизительно на 90º. Это позволит удалить с будущей резьбы снимаемую стружку.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

  • круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
  • раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

  1. при помощи штангенциркуля подобрать нужную по диаметру плашку;
  2. смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
  3. закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
  4. плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
  5. после нанесения резьбы труба и используемый инструмент очищаются от смазки.

На начальной стадии используются черновые плашки, которые четко прорезают трубу, но не дают большой точности резьбы. Окончательная нарезка производится чистовой плашкой.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

  1. подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
  2. подобрать метчик по диаметру;
  3. установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Для нанесения внутренней резьбы требуется использовать два метчика: черновой и чистовой. Черновой метчик удаляет около 70% стружки, а чистовой оставшиеся 30%.

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Станок для нарезки желобов

В производстве часто используются специальные станки. По конструктивным особенностям они во многом напоминают станки с вертикальной ориентацией. Среди особенностей отметим:

  1. Показатель диаметра и шаг резьбы регулируются.
  2. При необходимости можно тщательно настроить количество и скорость вращения режущего элемента.
  3. Практически все модели характеризуются возможностью обработки наружной и внутренней поверхности.

Современные станки могут применяться даже при нарезании тонкостенных изделий. Трудности могут возникнуть только в случае, когда заготовку нельзя снять и установить вертикально.

Общие положения

Начнём, пожалуй, с функции, выполняемой клуппом – нарезки резьбы. Вы справедливо можете возразить, что появление в обиходе пластиковых труб сделали применение резьбовых соединений невостребованными. Так, полиэтиленовые изделия соединяются специальными фитингами для канализационных труб, а полипропиленовые — просто свариваются.

Но всё не так просто, когда речь идёт о надёжности. Чтобы лучше понять, о чём идёт речь, взглянем на недостатки полиэтилена и полипропилена:

Минусы использования пластиковых труб

  • Ограничение температурных режимов. Для полипропилена предел – 95 о С, а для полиэтилена – 40 о С. В наши суровые зимы бывают такие ситуации, когда котельной приходится подавать воду, превышающую технические нормы, что, несомненно, приведёт к аварии. Так что для отопительной системы такой вариант труб использовать весьма рискованно.
  • Слабая стойкость к механическим воздействиям. Это сразу исключает возможность прокладки водопровода из пластика под проезжей частью, так как он со временем попросту окажется раздавлен. Да и в открытых для контакта местах тоже придётся осторожничать, помня об уязвимости данного материала.

Читать также: Как сделать станок для вязания рыболовных сетей

А вот металлу не страшны ни высокие температуры, ни чрезмерные механические нагрузки. Но и с ним в вопросе соединения не всё так просто:

Типы соединений стальных труб

  1. Ручной тип.
Данное изделие это отличный вариант для домашнего использования. Кроме того ручной инструмент такого типа позволяет создавать резьбу на трубах даже в труднодоступных местах.
Разновидность соединенияПреимуществаНедостатки
СваркаПолная герметичностьНарушение цинкового слоя, в результате чего трубопровод становится уязвим перед коррозийными процессами
РезьбаВозможность демонтажаНеобходимость использования дополнительных уплотнителей для достижения оптимальной герметизации

Использовать паклю для устранения возможной течи не так опасно, как испортить покрытие, защищающее от возникновения ржавчины. К тому же не каждый умеет своими руками пользоваться сварочным аппаратом. Также важную роль играет возможность технического обслуживания, которая с цельной магистралью весьма проблематична. Так что с явным отрывом побеждает резьбовое соединение.

Порядок нарезки внешней резьбы на водопроводной трубе

Водопроводные трубы есть практически в каждом жилом и коммерческом помещении. Последовательность действий при нарезании резьбы следующая:

  1. Подготовка. На подготовительном этапе главное удалить всю грязь и возможную ржавчину, а также убрать все дефекты. В противном случае могут возникнуть трудности с проведением работы.
  2. Установка заготовки. Труба должна быть расположена строго вертикально, иначе плашка может сместиться в сторону.
  3. Нарезание. На данном этапе нужно следить за строго вертикальным расположением используемого механизма, так как даже незначительное смещение может привести к существенным проблемам.
  4. Проверка качества. Данный этап предусматривает навинчивание гайки, за счет чего и проверяется чистота витков и точность их расположения.

Восстановление резьбы

При применении токарного станка провести создание витков можно за один продольный проход. Однако, токарно-винторезные станки не лучшим образом подходят для рассматриваемой задачи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
