Котельная в частном доме – требования, размеры, схема котельной

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

  • СНиП и ДБH от 2001 г.;
  • СНиП II-35-76 и 42-01-2002;
  • 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

  • при мощности котла до 30 киловатт – 7,5 кубометров;
  • до 60 киловатт – 13,5;
  • свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

  • требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
  • планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
  • расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
  • объем кухни – не менее 7,5 кубометров;
  • обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

  • площадь помещения для газового котла в частном доме – минимум 4 квадрата;
  • высота потолка – от 2,5 метров;
  • ширина наружной двери – 0,8 метра минимум;
  • облицовка стен – из негорючих материалов;
  • расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Вентиляция – залог безопасной и эффективной работы оборудования

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
  • Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
  • В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
  • Вывод дымохода возможен через кровлю или в стену.
  • Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
  • Материал дымохода и его соединения должны быть газонепроницаемыми.
  • Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
  • При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел. Котлы на жидком топливе обычно работают шумно

Котлы на жидком топливе обычно работают шумно

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

https://youtube.com/watch?v=5WbTrODlcNU

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

  • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
  • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
  • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
  • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
  • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
  • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
  • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
  • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
  • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Размеры газовой котельной в частном доме

Представляет собой, как правило, отдельное помещение, где установлены газовые котлы или водонагреватели. Причем, если газовое оборудование оснащено закрытыми герметичными камерами сгорания с мощностью (суммарно) не более 200 кВт, то их количество не может превышать 4 штук. Размеры топочной будут напрямую зависеть от мощности устанавливаемого оборудования. Большое значение уделяется закрытому или открытому типу камеры сгорания.

Предполагаемые размеры газовой котельной:

Тепловая мощность оборудования (общая)

Объем помещения ( в м³)

Менее 30 кВт

7,5 м³

От 30 кВт до 60 кВт

13,5 м³

От 60 кВт до 200 кВт

15,0 м³

Но это общие параметры. Теперь необходимо определиться с конкретикой: высотой, длиной и шириной котельной, наличием вентиляционной системы и места расположения оборудования.

Высота топочной не может быть менее 220 см. Что касается периметра, то тут возможны варианты. В принципе, эти показатели могут быть произвольными, но проход между газовым оборудованием и противоположной стеной не может быть менее одного метра. Исходя из этих данных и будет определяться ширина и длина топочной.

Согласно Санитарным нормам и правилам в обязательном порядке в котельной должна присутствовать система вытяжной и приточной вентиляции, окно, зарешеченное отверстие снизу двери, ведущей в рядом находящееся помещение, площадью около 0,02 м². Оконный проем не должен быть менее 0,25 м², с обязательным выходом на улицу и открыванием наружу.

Что касается места расположения самой котельной, то цокольные и подвальные этажи зданий не предназначены для размещения газоснабжения СУГ. Если речь идет о природном газе, то такое ограничение не действует. Наличие дымохода обязательно. Приток воздуха для котлов с закрытыми камерами горения должен поступать с улицы через специально обустроенный воздуховод или дымоход коаксиального типа.

Основные требования к помещению топочной:

  • отдельное нежилое помещение;
  • высота – не менее 2,2 м;
  • расчетная площадь – 4 м² на один газовый котел;
  • стены покрыты штукатуркой толщиной в 5 см, отделочные материалы пожаростойкие;
  • напольное покрытие ровное, без применения горючих материалов;
  • проем двери по ширине превышает 0,8 м;
  • наружное окно размером 0,3 м² на 10 м³ топочной.

Наличие коммуникаций:

  • электросети (напряжение 220В, ток 20А), обязательное заземление и индивидуальный автомат для защиты сети;
  • отдельный запорный узел для каждого котла;
  • система водоснабжения;
  • система водоотведения.

Все системы должны отвечать нормативным стандартам.

Дымоход должен обладать:

  • газонепроницаемостью;
  • вытяжное отверстие по параметрам должно быть не менее площади дымохода агрегата;
  • верхняя часть должна быть выше конька на крыше, чтобы продукты сгорания беспрепятственно удалялись с котельной.

Установка напольного оборудования:

  • рядом с котлом категорически запрещается наличие источника открытого огня;
  • к оборудованию должен быть свободный доступ.

Как выбрать газовый котел для отопления частного дома 100 кв.м. Настенный или напольный газовый котел

По способу установки газовые котлы бывают двух типов:

  • настенные;
  • напольные.

Первая разновидность предусматривает крепление к стене, поэтому обладает небольшой массой – не более 80 кг. Мощность таких агрегатов может достигать 35 кВт, (более мощные встречаются редко), а вместительность встроенного бойлера не превышает 40 литров. Настенные модели – отличное решение для небольших частных домов площадью около 100 м2- 120 м2.

Хотя эти устройства обладают малой мощностью и небольшими возможностями нагрева, у них есть свои плюсы:

  • для настенного котла не нужно выделять специальное помещение – достаточно разместить прибор в ванной или на кухне;
  • большинство агрегатов настенного типа оснащается закрытой камерой сгорания, при этом дымоход можно вывести через отверстие в стене.

Напольные котлы крупнее и тяжелее: масса таких агрегатов может превышать 100 кг. Монтаж такого оборудования подразумевает создание котельной с соблюдением требований профильных СНиПов.

Правила регламентируют важные параметры оснащения помещения: высоту потолка, размеры подиума для котельного оборудования, показатели кратности воздухообмена. Камера сгорания у напольных агрегатов преимущественно открытого типа. Это означает, что для нормальной работы требуется постоянный приток воздуха. Однако напольные котлы обладают большей мощностью, по сравнению с настенными.

У настенных агрегатов есть уязвимое место – теплообменник. Эту деталь часто изготавливают из стали для снижения стоимости котла и уменьшения его массы. На стенках теплообменника образуется конденсат, имеющий кислотные свойства, что приводит к разрушению стальной детали. Стоимость замены теплообменника достигает 50% от цены самого котла. Медь более устойчива к коррозии, поэтому у теплообменников из меди продолжительный срок службы, однако и цена медных элементов выше.

При производстве напольных устройств нет необходимости уменьшать массу, поэтому теплообменники для таких агрегатов нередко изготавливают из чугуна. Основные достоинства этого материала – теплоемкость и долговечность. Срок службы чугуна достигает 50 лет. Однако у такого теплообменника имеется недостаток – хрупкость. Кроме того, резкие температурные перепады в подающих и обратных трубах негативно влияют на чугун.

При выборе между напольным и настенным газовым котлом необходимо учитывать, что настенные агрегаты часто обходятся дешевле, так как они комплектуются расширительным баком и циркуляционным насосом. Для напольного оборудования эти детали нужно приобретать отдельно, что приводит к дополнительным расходам.

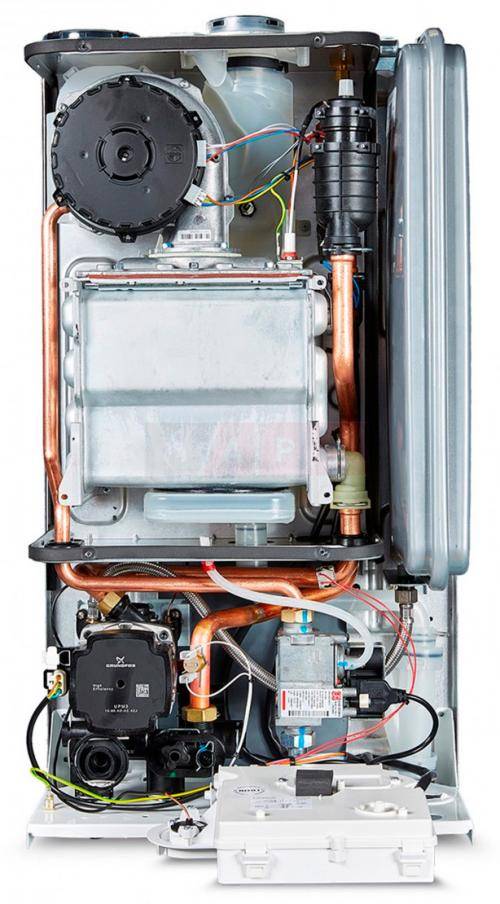

Настенный газовый котел оснащенный баком и циркуляционным насосом.

В отдельных случаях отопительную систему с одноконтурным котлом заполняют не водой, а специальным антифризом. Эта жидкость не приводит к коррозии металлических деталей и позволяет увеличить срок службы котла и трубопровода. В отличие от воды, антифриз не замерзает при отрицательных температурах, поэтому в зимний период система отопления с антифризом не выходит из строя (а вода может замерзнуть и повредить трубы).

Антифриз можно применять только в напольных котлах. Он не подходит для настенных моделей, так как может привести к деформации, протечкам и экологической катастрофе локального масштаба. Этот факт необходимо учитывать при выборе газового котла для периодической эксплуатации в зимний период, например, в дачных домах.

Эксплуатация

Использование котельной возможно при наличии квалифицированного персонала. Работников инструктируют специалисты организации, выполняющей монтаж и наладку оборудования. В случае возникновения неисправностей потребуется обращение в соответствующую организацию для ремонта.

Важно правильно эксплуатировать котельную. Источник фото: sdelanounas.ru

Постройка котельной является сложным процессом, выполняющимся в несколько этапов

Для проведения работ необходимы разрешительные документы. Строительство выполняют организации, имеющие соответствующий допуск и штат квалифицированных сотрудников

Постройка котельной является сложным процессом, выполняющимся в несколько этапов. Для проведения работ необходимы разрешительные документы. Строительство выполняют организации, имеющие соответствующий допуск и штат квалифицированных сотрудников.

Виды котельных

Видов современных котельных много. Они разнятся видом топлива, типом энергоносителя, размещением, уровнем механизации.

Принимая во внимание вид топлива, их подразделяют на:

Жидкотопливные. Они работают на масле, мазуте, нефти, дизельном топливе. Ввод их в эксплуатацию происходит быстро, без наличия разрешений, лимитов.

Газовые. Считаются оптимальным вариантом, так как они экономичны и экологичны. К преимуществам можно отнести отсутствие оборудования с большими параметрами и возможная полная автоматизация.

Твердотопливные. Помещения отапливаются при помощи дров, торфа, угля, брикетов и паллет (отходы лесопереработки и сельского хозяйства). Положительной составляющей является низкая стоимость и доступность топлива, но требует установки дополнительного оборудования.

Электрические. Работают от электрической сети. Предполагается доукомплектование специальным оборудованием, таким как циркуляционные насосы, предохранительные клапаны, автоматические воздухоотводчики, расширительные баки закрытого типа.

В зависимости от типа теплоносителя они делятся на:

  • водогрейные (отапливают помещения и нагревают воду как в жилых домах, так и в производственных помещениях);
  • паровые (устанавливаются преимущественно на промышленных объектах);
  • комбинированного типа (включают в себя оба предыдущих типа);
  • на масле диатермическом (использование органических высокотемпературных жидкостей).

Разнятся типами размещения, в связи с чем бывают:

  • стационарными — являются капитальными строениями с фундаментами, стенами, перегородками, крышей, оборудование устанавливается на месте;
  • блочно-модульными — быстро монтируются и вводятся в эксплуатацию, можно увеличить мощность, автономность, мобильность, большой КПД.

Блочно-модульная котельная

Учитывая степень механизации они подразделяются на:

  • механизированные (нет необходимости в операторе);
  • ручные (топливо подается в ручном режиме);
  • автоматизированные (предполагается полная автоматизация, без участия человеческого фактора).
