Требования для установки теплого пола с электрокотлом
Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.
Преимущества выбора электрического котла:
- при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
- электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
- если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
- при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.
Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.
Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.
Такие ёмкости, в зависимости от размеров, способны самостоятельно обеспечивать теплом помещение в течении 3-4 часов, иногда это возможно и до двух суток
Это приспособление важно устанавливать там, где бывают часто перебои в подаче электропитания. Устанавливать тёплый пол от электрического котла, как было сказано ранее, довольно просто, но требуется отнестись к процессу внимательно и аккуратно. Схема монтажа

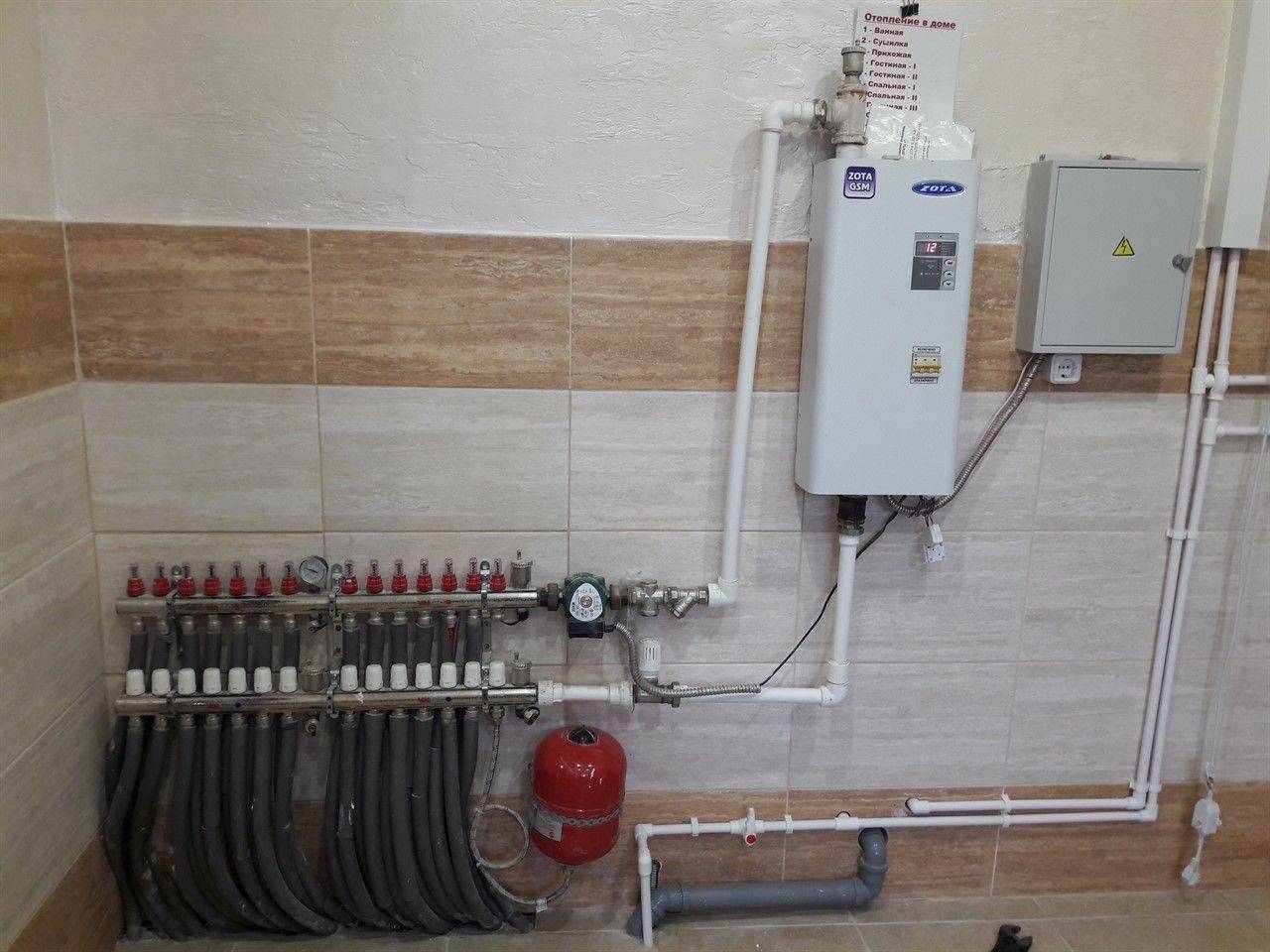

Источник фото: soleopv.pl

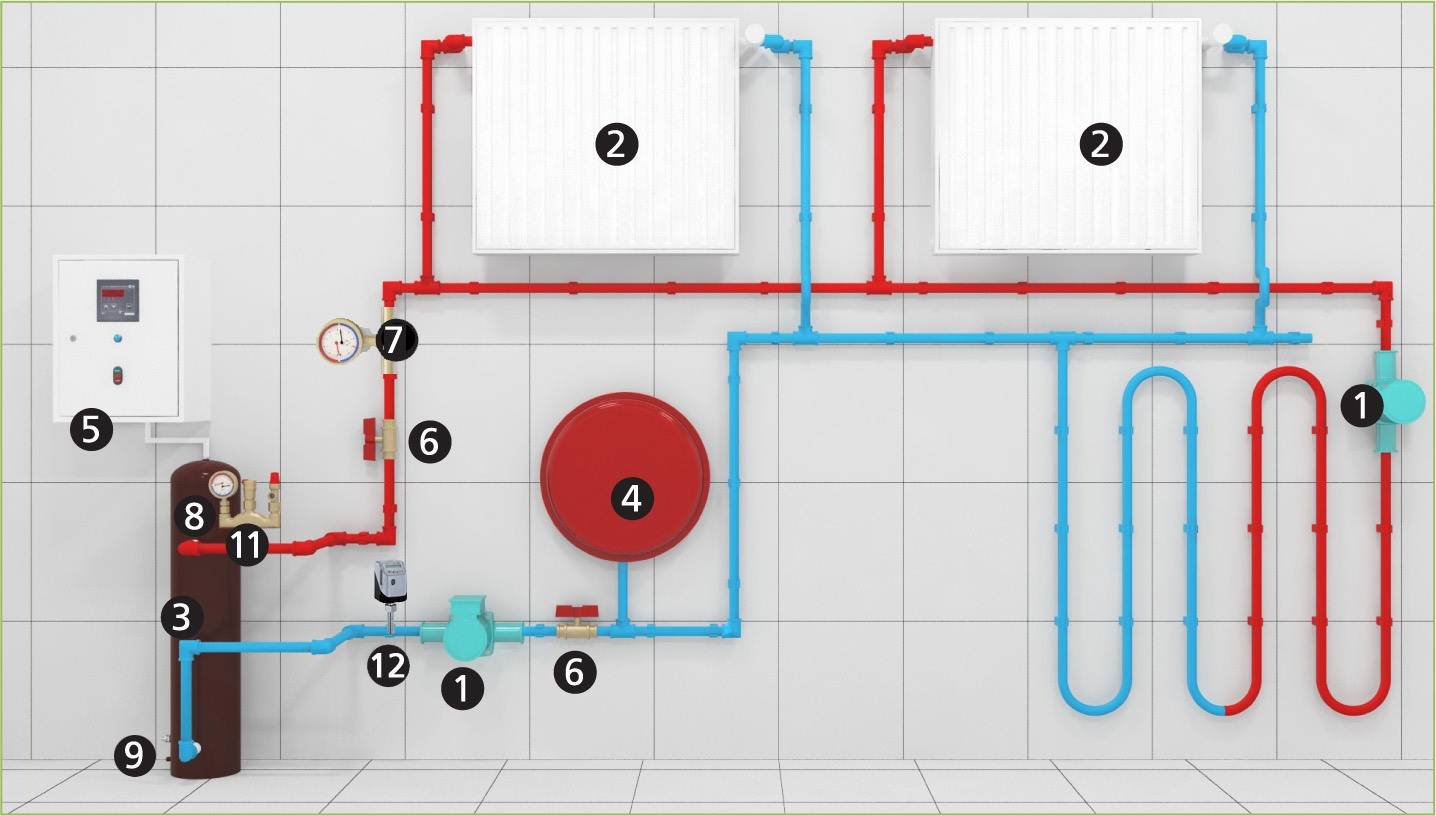

Схема монтажа. Источник фото: soleopv.pl
Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.
Как происходит монтаж оборудования?
- Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
- Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
- Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
- Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
- Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.
При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:
- кабели должны быть изолированны с необходимым сечением;
- укладывать кабель следует в специальный для него канал;
- обязательное наличие заземления.
Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.
Итог При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.
Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.
При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.
Электрический котел какой фирмы лучше купить
При сравнении продукции разных производителей следует обратить внимание на следующие бренды:
- ЭВАН – одна из лучших отечественных компаний, освоившая выпуск водонагревателей в 1997 г. Активное развитие собственной сети представительств (с 2014) обеспечивает качественное обслуживание клиентов на всей территории РФ. С 2016 г. ассортимент расширен электронными блоками управления отопительным оборудованием.
- Под брендом ZOTA предлагает свою продукцию производственное предприятие «Красноярскэнергокомплект». В новой линейке электрических котлов применяются надежные полупроводниковые коммутаторы. Компания своевременно внедряет новейшие технологические решения для улучшения потребительских параметров отопительного оборудования.
- Protherm – торговая марка, принадлежащая Vaillant Group. Электрические котлы Протерм собирают в Словакии с тщательным контролем технологических процессов. Готовая продукция соответствует европейским стандартам.
- Итальянская компания Ferroli выпускает котлы отопления с 1955 г. Солидный опыт профильной деятельности позволяет предлагать покупателям современную технику по разумной стоимости.
- Российская компания «САВИТР» специализируется на производстве электрических котлов. Под брендом Savitr на рынке представлены одно- и двухконтурные модели собственной разработки, созданные с применением качественных комплектующих.
Способы подключения котла на твердом топливе к системе теплого пола
Решение основной проблемы
Основная проблема заключается в том, что большинство отопительные приборов на твердом топливе, используемых в частных домах – отсутствие той автоматики, к которой мы привыкли, эксплуатируя газовые или электрические агрегаты. В большинстве моделей остановка котла осуществляется в полуавтоматическом режиме, закрылось поддувало, котел погас. Подходит ли такой принцип работы нагревательного котла для того, что бы в доме эффективно работали теплые полы.
Теплый пол с технологической точки зрения является тем оборудованием, для которого существует принципиальное ограничение по температуре нагрева. Перегрев пола приведет к тому, что о комфорте в доме придется на время забыть. Работающий котел выдает на порядок больше тепловой энергии, чем необходимо для снабжения отопительного контура. Задача может быть частично решена за счет установки в систему или электрического насоса, который обеспечит циркуляцию горячего теплоносителя по трубам. Однако в данном случае теряется главное преимущество твердотопливных аппаратов, их автономность.
Нередки ситуации зимой, когда в случае непогоды нарушается энергоснабжение жилых построек. В такой ситуации остановка циркуляционного насоса грозит перегревом не только нагревательного прибора, но и разрушением основных узлов и элементов отопительной системы. Восстановление энергоснабжения приведет к тому, что перегретый теплоноситель снова начнет поступать в отопительный контур, который не способен выдерживать такие температуры. В результате, прорыв и выход из строя всей системы отопления. Чем это чревато, можно себе представить!
Для того, что бы обезопасить себя от подобных неприятностей, лучше оборудовать автономную систему отопления дополнительными приборами для съема избыточной тепловой энергии. Загасить котел сразу не получится и снизить температуру нагрева, особенно в ночное время, сразу не удастся. За вас эту работу могут выполнить дополнительные устройства.
Способ первый. Подключение радиаторов отопления
Имея в своем распоряжении нагревательный котел для теплого пола, работающий на дровах, достаточно установить в доме дополнительные радиаторы отопления. Основная задача, которая на них возлагается, состоит в том, что бы компенсировать избыточное тепло, поступающее от работающего нагревательного прибора. Горячий теплоноситель будет свободно циркулировать по батареям, отдавая лишнюю тепловую энергию. Обычно для этой цели ставят 1-2 радиатора, в помещениях, которые периодически посещаются обитателями дома (коридор, цокольное помещение, предбанники).
*Чугунная батарея вполне способна справится с этой ролью. Чугунные радиаторы выдерживают большое давление (перегретый пар). Основная задача во время установки радиатора, получить большую площадь теплоотдачи.
Батарея подключается таким образом, что бы котловая вода поступала в него естественным образом. Система, оборудованная таким образом, сможет выдержать значительный перегрев и не разрушиться. В данном случае можно обойтись без расширительного бака, если речь идет о твердотопливных агрегатах небольшой мощности, в которых топочная камера имеет небольшой объем.
Способ второй. Установка теплоаккумулятора
Если вы имеете дом значительных размеров можно отдать предпочтение более надежному и действенному варианту. Тепловой аккумулятор, другими словам, большая емкость для сбора теплоносителя, успешно справляется с ролью регулятора температуры нагрева теплоносителя.
Предлагаемая схема наглядно демонстрирует то, насколько просто и легко выполнить монтаж накопительной емкости в общую систему отопления.
По принципу работы — тепловой аккумулятор является той же гидрострелкой, только больших размеров. Основная задача, которую решает теплоаккумулятор состоит в отборе тепловой энергии. Работающий котел будет греть теплоноситель, поступающий сначала в накопительную емкость. Уже из накопительного бака остывший до необходимой температуры теплоноситель будет расходиться по отопительному контуру теплого пола.
Обычно объем такого бака рассчитывается исходя из соотношения — 40 литров на 1 кВт мощности нагревательного прибора. С подобной техникой вам уже больше нестрашны перегревы оборудования. Благодаря теплоаккумулятору и эффективности теплого пола, вам удастся значительно сократить количество загрузок топлива в котел. Экономия налицо!
Требования для установки теплого пола с электрокотлом
Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.
Преимущества выбора электрического котла:
- при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
- электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
- если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
- при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.
Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.
Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.
Такие ёмкости, в зависимости от размеров, способны самостоятельно обеспечивать теплом помещение в течении 3-4 часов, иногда это возможно и до двух суток
Это приспособление важно устанавливать там, где бывают часто перебои в подаче электропитания. Устанавливать тёплый пол от электрического котла, как было сказано ранее, довольно просто, но требуется отнестись к процессу внимательно и аккуратно. Схема монтажа

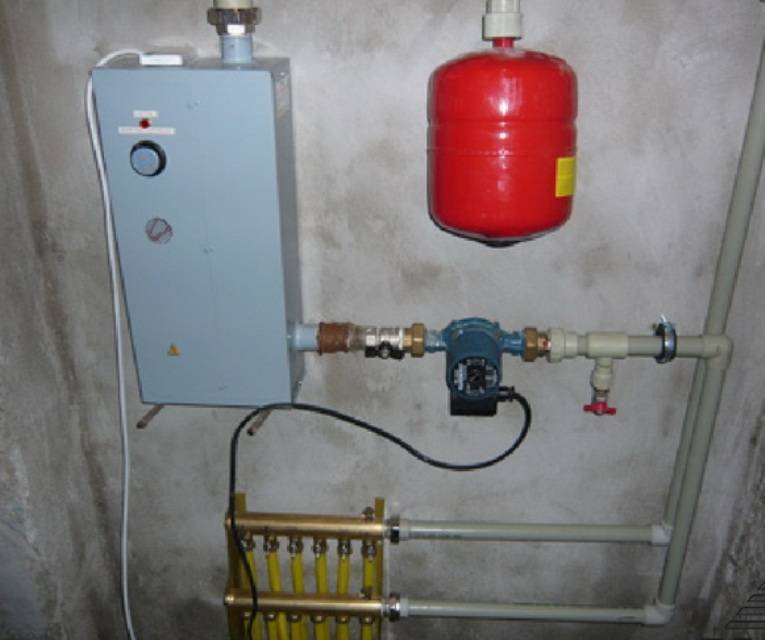

Источник фото: soleopv.pl
Схема монтажа. Источник фото: soleopv.pl
Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.
Как происходит монтаж оборудования?
- Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
- Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
- Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
- Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
- Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.
При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:
- кабели должны быть изолированны с необходимым сечением;
- укладывать кабель следует в специальный для него канал;
- обязательное наличие заземления.
Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.
Итог При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.
Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.
При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.
Подробная пошаговая инструкция по установке и подключению
Монтаж электрокотла на стену
- Очистите стену от пыли и грязи.
- Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
- Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
- Подвесьте котел на резьбовые крюки, после чего закрутите винты.
Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц
Организация обвязки
Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.
Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.
- Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
- Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.
Подвод электрической проводки и подключение к ней электрокотла
Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.
Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.
| Сечение кабеля, мм2 | Медные жилы, кВт | Алюминиевые жилы, кВт | ||
| 220 В | 380 В | 220 В | 380 В | |
| 1,5 | 3,3 | 5,7 | — | — |
| 2,0 | 4,1 | 7,2 | 3,0 | 5,3 |
| 2,5 | 4,6 | 7,9 | 3,5 | 6,0 |
| 4,0 | 5,9 | 10 | 4,6 | 7,9 |
| 6,0 | 7,4 | 12 | 5,7 | 9,8 |
| 10,0 | 11 | 19 | 8,3 | 14,0 |
| 16,0 | 17 | 30 | 12 | 20,0 |
Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.
Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.
При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.
Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.
Заземление
Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.
Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.
Порядок работ:
- Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
- Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
- Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
- Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
- Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
- Засыпьте конструкцию землей.
Опрос: сделано ли в вашем загородном доме полноценное заземление?
Пробный запуск котла
- Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
- Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
- Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
- Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.
4 Подходящие модели
К тёплым полам подходят не все электрические котлы. Некоторые модели можно модифицировать, добавив дополнительное оборудование. Другие изменить нельзя. К системе отопления приобретают ТЭН-оборудование некоторых производителей:
- серии, созданные специально для тёплого пола — Kospel EKCO;
- агрегаты, к которым можно подключить бойлер косвенного нагрева — Ferroli;
- только для отопления подойдут котлы фирмы ACV, но к серии E-tech S можно присоединить пластинчатый теплообменник для горячего водоснабжения;
- устройства, позволяющие использовать антифризы в качестве теплоносителя — Rilano;
- конструкции, выпущенные отдельно для тёплых полов и радиаторов — Baxi AMPTEC;
- продукция Барского машинного завода.
Двухтрубная схема отопления с электрокотлом
Двухтрубная схема отопления с электрокотлом имеет массу преимуществ, по сравнению с однотрубной. Самый главный плюс – это простота балансировки контура, за счет того, что температура теплоносителя в первом и последнем радиаторе практически не отличаются. Есть, конечно же, разница в несколько градусов, которая особого влияния на показания термометра в помещении не имеет.
Суть двухтрубной схемы отопления с электрокотлом заключается в том, что потоки прямой и обратки разделены, в то время как в однотрубной системе этого нет. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. Так, двухтрубные схемы отопления с электрическим котлом бывают:
- попутными;
- тупиковыми.
Какую схему отопления выбрать в том или ином случае, в большей степени, зависит от планировки помещения и количества контуров. Несмотря на некоторые отличия, особой разницы в характеристиках нет, оба варианта хороши.
Попутная
Попутная схема отопления с электрическим котлом работает по следующему принципу:
электрокотел для водяного отопления подогревает жидкость и подает ее в магистраль, в которой есть отводы к радиаторам;
- от первого радиатора, помимо прямой, добавляется еще одна труба обратки;
- теплоноситель проходит по магистрали, часть попадает в ответвление к радиатору, из которого вода выходит уже в другую трубу (обратку);
- по обратке теплоноситель двигается дальше, параллельно с водой в трубе подачи.
Таким образом, горячая вода в прямой и, уже отдавшая часть тепла в радиаторах жидкость, не пересекаются. После каждого последующего радиатора теплоноситель попадает в обратку. Особенностью системы отопления с электрокотлом (схема двухтрубная) и ее характерной чертой является то, что направление подачи и обратного потока совпадают. Когда подача доходит до последнего радиатора, то ее дальнейшее движение прекращается, а обратка идет дальше. Именно это создает условия попутной циркуляции.
Это создает некоторые сложности. Дверь нужно как-то обойти. Во избежание такого сценария можно:
- сделать отверстия с гильзами в стене, через которые будут проходить трубы;
- сделать разводку труб в полу или стенах.
Следует учитывать, что при прокладывании коммуникаций скрытым методом нужно особое внимание уделить качеству соединений труб. Так, наиболее применяемый материал для таких целей – это сшитый полиэтилен
Мы уже рассказывали про характеристики и преимущества полимерных труб для отопления.
Тупиковая
Тупиковая схема отопления частного дома с электрокотлом.
Попутная и тупиковая схема отопления частного дома с электрокотлом имеют одно конструктивное отличия, из-за которого направления движения теплоносителя в прямой и обратке не совпадают. Как мы уже рассказали, в попутном контуре их векторы движения совпадают, а вот в тупиковой, наоборот, жидкости двигаются в разных направлениях. Как это происходит на практике? Есть все те же две трубы, идущие параллельно. По одной от нагревателя идет теплоноситель и по патрубкам заходит в радиаторы. Причем не весь, а только какая-то часть, остаток продолжает свое движение дальше.
Из каждого радиатора по второму патрубку вода попадает в трубу обратного потока, где жидкость начинает двигаться к нагревателю. Пока непонятно, почему теплоноситель меняет вектор движения, но тут все просто. Других вариантов у него нет, так как на последнем радиаторе обе трубы просто перекрываются заглушками, все тупик, дальше дороги нет. Получается, что кроме как двигаться в обратном направлении у воды, отдавшей часть своего тепла, иных альтернатив нет. К тому же этот процесс стимулируется электрическим насосом, встроенным в электрокотел для закрытой системы отопления или установленным отдельно.
Еще раз повторимся, что нужно отталкиваться от размещения котельной, планировки и площади дома. Есть, конечно, и двухконтурные электрические котлы для отопления, но они такие дорогие и непрактичные, что их никто не хочет покупать. Даже если захотеть, нужно постараться его найти.
Электрокотел в системе пола с обогревом и ГВС
К нагревательным водяным элементам разрешается подключать исключительно электрокотлы с ТЭНами для пола. Их снабжают двумя циркулярными кольцами, имеющими индивидуальную нагревательную систему.
Такое конструкционное устройство позволяет выполнять регулировку температуры водяного пола и водоснабжения. Агрегаты с электродным элементом не подключают к ГВС. При наличии такой модели котла необходимо дорабатывать отопитель.
Для обустройства подобных коммуникаций потребуются:
- Накопительный водонагреватель. Он обеспечивает нагрев воды для бытовых потребностей. Для этого жидкость нужно подогревать до температуры, которая на 15 градусов выше, чем для пола с обогревом. Аналогично функционируют отопительные системы с газовым агрегатом.
- Гребенка, оснащенная коллектором. Напрямую не выполняют подключение электрокотла к теплому полу, поскольку велика вероятность перегрева. Чтобы этого не допустить, необходимо понизить высокую температуру за счет узла подмеса, который размещают на гребенке.
- Датчики температуры. Обычно термодатчики, отслеживающие степень нагрева жидкости в котле, уже установлены в системе. Но потребуется еще один прибор, фиксирующий температуру в помещении. Этот датчик монтируют на расстоянии 20 –25 сантиметров от пола.
- Система фильтрации рабочей среды и подпитки отопительного контура.
- Заземление для электрокотла.
Агрегаты с трубчатыми элементами подключают к электроснабжению через УЗО, а котлы с электродами напрямую посредством автоматических систем. То, насколько быстро сможет нагреваться напольное покрытие, а значит и помещение зависит от особенностей конструкции «теплого пола». Системы с котлами с электродами делают это за считанные минуты. Что касается моделей с ТЭНами, то им потребуется 5 – 15 минут.
Как рассчитать показатель мощности и затраты на отопление
Расчёт мощности электрокотла можно произвести по формуле:
где:
- К — коэффициент запаса, он равен 1,15 или 1,2;
- ОП — площадь помещения;
- РТ — температурная разница, между комнатной и вешней;
- КР — коэффициент рассеивания.
Стандартный норматив тепловой мощности электрического котла для гидропола считается 1 кВт на 10 м2. Если монтируется двухконтурный, то к этому показателю добавляется еще 30%.
Особенность агрегата — при включении горячего ГВС, нагрев жидкости продолжается, а это дополнительная нагрузка. Поэтому, в технической документации указывается — кабель с какими параметрами рекомендован для этого вида отопления.
Устройство
Устройство электрических котлов в большой степени зависит от типа конструкции, поэтому следует рассмотреть их по порядку:
- Котлы с ТЭНом в качестве нагревателя. Теплообменник, внутри которого находится ТЭН, при включении он начинает нагревать воду. По сути, используется принцип обычного кипятильника. Система простая и наиболее уязвимая, с точки зрения множества разрушающих и ослабляющих функциональность процессов. При высоком КПД ТЭНа, равном практически 100%, со временем на нем обязательно образуется накипь, существенно уменьшающая теплоотдачу. Срок службы ТЭНа, заявляемый производителями, составляет 10 тыс. часов, что само по себе не очень много, а на практике не каждый нагреватель дотягивает и до этого значения — перегорает спираль. Ремонту ТЭНы не подлежат.
- Электродный котел работает на принципе нагрева вода между двумя электродами под напряжением. Имеется емкость — теплообменник, внутри которой сквозь толщу воды пропускается электроток от одного контакта к другому. Происходит экономия порядка 40% энергии, так как нет нужды ничего нагревать — температура воды изменяется от течения физического процесса. Неудобство в том, что в качестве теплоносителя можно применять только специальные составы, что исключает возможность нагрева бытовой воды.
- Индукционный тип нагревателя наиболее совершенный и экономичный из всех ныне используемых типов электрических котлов. Имеется катушка индуктивности. Она играет роль первичной обмотки. Вторичная (как короткозамкнутый виток) — корпус теплообменника. При пропускании тока через первичную обмотку происходит индукция вторичной, отчего она нагревается и отдает тепло воде, находящейся внутри. Поскольку площадь нагрева максимальная, то эффективность работы котла весьма высока.
Подводим электропроводку
Так как электрический водонагреватель имеет большую мощность, необходимо подключать его не от розетки, а напрямую от электросети. Для этого из распределительной коробки в комнате необходимо вывести отдельную линию, идущую к месту подключения котла.
Лучше использовать прокладку кабеля cкрытым способом, т. к. в этом случае линия будет защищена от механических повреждений и при этом внешний вид помещения не испортится.
Следует отметить, что для питания котла необходимо использовать кабель большого сечения, который сможет выдержать достаточно высокие токовые нагрузки. О том, как правильно осуществить расчет сечения кабеля, мы говорили в соответствующей статье, с которой настоятельно Вам рекомендуем ознакомиться.
Так обращаем Ваше внимание на то, что небольшие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазной сети, которая часто встречается в хрущевках и квартирах старого образца. Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки. Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением
Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением
Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки. Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением.
