Схема подключения фотореле для уличного освещения: монтаж своими руками

Схема подключения напрямую

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Ее как раз-таки и нужно заводить в светильник.

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

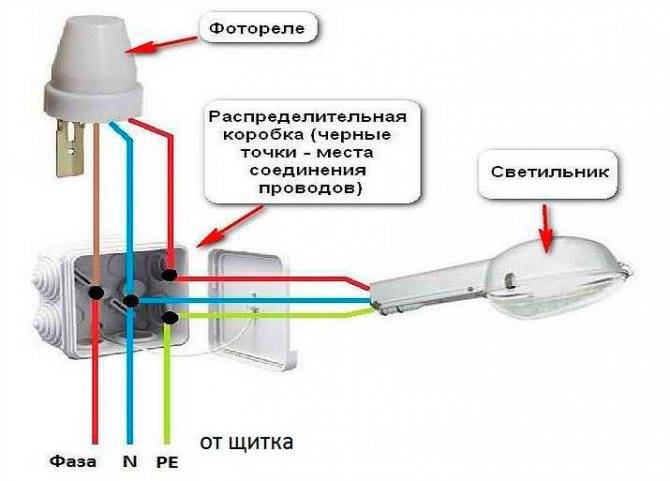

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

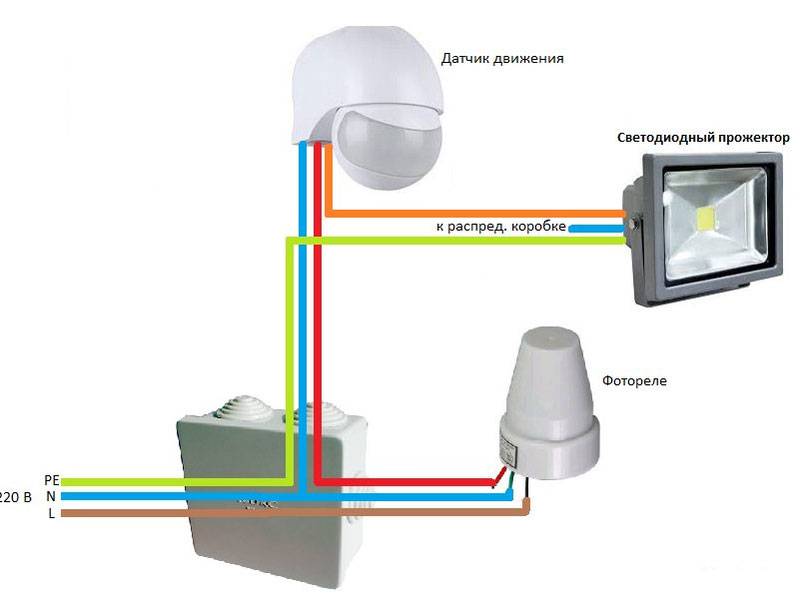

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Выгоды от использования фотореле для уличного освещения

Если сумеречный выключатель правильно настроить, во время эксплуатации следить за состоянием корпуса и вытирать с фотоэлемента пыль, он будет служить достаточно долго.

К преимуществам данных приборов пользователи относят:

  • компактные размеры корпуса;
  • бесшумную работу;
  • высокую производительность;
  • повышение уровня безопасности за счет того, что в темное время суток свет включается автоматически;
  • отсутствие необходимости следить за включением/выключением уличного освещения;
  • увеличение срока службы светодиодных прожекторов.

При правильной настройке фотореле затраты на электроэнергию существенно снизятся.

Основные виды

Датчики света могут сопрягаться с другими устройствами автоматики. Это существенно расширяется функциональные возможности моделей и делает их более востребованными у потребителей. Выделяют устройства с:

  • Таймером. Такие модели позволяют не только отрегулировать уровень освещенности, при котором они срабатывают, но и установить временные рамки. В таком случае фотореле будет срабатывать в установленном пользователем временном интервале;
  • Датчиком движения. Оптимальный вариант для оптимизации расходов. Такие устройства монтируются вблизи пешеходных дорожек и на придомовой территории, по которой периодически перемещаются люди либо движется транспорт. Датчик дневного света срабатывает, если в зоне действия оказывается крупный объект. Как следствие, в темное время суток в месте расположения прибора будет всегда темно, но как только на площадку заедет автомобиль или залетит птица, устройство сработает, и освещение включится;
  • Программируемыми настройками. Подобные устройства имеют самое сложное техническое оснащение. Они позволяют выполнить настройку режима работы в различных временных интервалах. Возможно регулирование не только в пределах суток, но и недель, месяцев или определенного сезона. Они также срабатывают при наличии движения в выбранной зоне.

В зависимости от исполнения датчики могут быть:

  • Инфракрасными. Прибор срабатывает при попадании в зону действия объекта, нагретого до определенной температуры. Они комплектуются инфракрасными детекторами. В процессе эксплуатации могут возникнуть трудности, если в зоне действия устройства окажется домашнее животное; Акустическими. Такие устройства реагируют на звук. Для включения прибора должен раздаться громкий звук или скрип;
  • Микроволновыми. Устройства относятся к датчикам активного типа. В процессе эксплуатации они формируют волны в определенном микроволновом диапазоне, а затем принимают их обратно. При наличии разницы происходит замыкание/размыкание цепи с последующим включением/выключением устройства;
  • Ультразвуковыми. По принципу своей работы они сопоставимы с моделями микроволнового типа. Однако делая выбор в пользу подобного варианта следует помнить, что они могут оказывать некоторое влияние на домашних животных наличие ультразвука способно повлиять на их поведение;
  • Комбинированными. Некоторые модели реагируют сразу на несколько воздействующих факторов. По уровню надежности они существенно превосходят все перечисленные выше разновидности, но при этом обходятся намного дороже.

К реле нового поколения относятся астрономические датчики. Они позволяют проконтролировать работу осветительных приборов, но работают по другому принципу. В состав таких устройств входит микрокомпьютер, которые позволяет настроить работу прибора в зависимости от его места установки. При настройке прибора вбиваются данные GPS конкретного населенного пункта. Подобные устройства автоматические определяют время включения ламп освещения. Это полностью исключает возможность ложного срабатывания, характерного для фотоэлементов. Кроме того, они способны сохранять работоспособность в любую погоду.

Датчик освещения

Сумеречный выключатель, датчики освещения (освещенности) – это устройство для автоматического управления источниками искусственного (электрического) света. В зависимости от степени освещения окружающего пространства, датчик способен подавать сигнал для включения/выключения ламп, прожекторов, фонарей и других осветительных приборов. Правильно установленное и запрограммированное оборудование работает без участия человека. Иными словами, датчик света (сумеречное реле) представляет собой автоматический выключатель, который отслеживает и контролирует яркость освещения определенной территории или помещения. При возникновении сумерек он включит свет, а после восхода солнца – выключит. При использовании данного оборудования можно получить экономию электроэнергии до 10-15%.

Устройство, установка и принцип работы датчика освещения

Основная область применения датчиков освещенности – автоматическое управление светом. Их используют для автоматизации освещения в гаражах, подъездах жилых домов, на автодорогах, приусадебных территориях частных коттеджей и в других местах, где днем пространство освещается естественным светом, а при наступлении сумерек – электрическим.

Принцип работы датчиков освещенности заключается в отслеживании уровня светового излучения, попадающего в поле «видимости» прибора. Лучи света фокусируются с помощью фотоэлемента (светового реле) и направляются к детектору. Когда достигается определенный порог яркости (минимальный или максимальный), детектор создает напряжение, которое используется прибором в качестве сигнала для замыкания цепи и блокировки электрических устройств. Именно этот сигнал, получаемый в результате создаваемого напряжения, включает светильник при возникновении сумерек, а с наступлением рассвета – выключает его. С целью экономии в ночные часы возможно отключение датчика на определенное время.

Таким образом, любой датчик освещения (уличный, домашний) является фотодатчиком – первичным преобразователем, элементом регулирующего, сигнального, измерительного или управляющего устройства системы. Он преобразует отслеживаемую и контролируемую величину в сигнал, удобный для использования.

Требуемая освещенность, при которой срабатывает датчик света, составляет 5 – 50 люкс. Она может регулироваться в зависимости от места и условий установки.

Классификация оборудования

Датчики для автоматического включения освещение различаются по нескольким показателям:

  • по размерам – бывают малогабаритными (встраиваются в осветительные приборы) и стандартными (устанавливаются самостоятельно);
  • по способу управления – делятся на программируемые, автоматические, с функцией ночного энергосбережения, с возможностью принудительного отключения;
  • по мощности нагрузки – до 1000, до 2000, 3000 Вт;
  • по типу нагрузки – энергосберегающие, светодиодные, люминесцентные или лампы галогеновые 220В, накаливания 220В, галогеновые 12В с электронным трансформатором (либо с обмоточным трансформатором);
  • по варианту исполнения – накладные (настенные), внутренней (встраиваются в электрощит на DIN-рейку) или наружной установки;

Датчики освещения могут быть влагостойкими, а также с выносным фотоэлементом.

В некоторых случаях для управления лампами также используется подключение датчика движения для освещения, который реагирует на присутствие человека.

В настоящее время распространены датчики освещенности таких марок, как CAREL, HAGER, ELTAKO, GIRA THERMOKON и других. Цена на датчик освещения зависит от типа, функций оборудования и производителя.

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

Рекомендации по подключению

При монтаже и подсоединении фотореле к ночному освещению, важно понимать особенности, которые могут сильно упростить эти процессы:

Если необходимо подключить сразу несколько осветительных устройств, следует использовать профильный контроллер

Он получает информацию о сигнале с регулятора датчика и регулирует уличное освещение.
Перед установкой прибора важно убедиться в том, что его мощность подходит к подключаемой электрической сети. В ином случае схема внутри корпуса фотореле может попросту перегореть.
В магазине, перед покупкой, стоит ознакомиться с полным ассортиментом устройств

Они различаются по способу подключения, многие из которых могут быть сложны для новичка.
При установке минимальное значение срабатывания практически всегда – 5 Люкс. Поэтому этот предел необходимо самостоятельно изменить под ночное время суток. Иначе прибор будет активироваться днём.
В систему ночного освещения часто подключают одновременно и фотореле, и датчики, реагирующие на движение для дополнительной охраны дома. Важно пользоваться этим сочетанием для максимальной эффективности освещения.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
