Расширительный бак для системы отопления, давление, принцип работы

Как правильно рассчитать куб бетона для возведения стен

Для постройки массивных зданий сооружают прочные коробки из бетона, усиленного стальной арматурой. Для определения потребности в стройматериале, перед строителями возникает задача рассчитать объем бетона для таких конструкций. Для выполнения вычислений используйте следующую формулу – V=(S-S1)хH.

Расшифруем входящие в формулу обозначения:

• V – количество бетонной смеси для возведения стен;
• S – общая площадь стенной поверхности;
• S1 – суммарная площадь оконных и дверных проемов;
• H – высота бетонируемой стенной коробки.

При выполнении расчетов общая площадь проемов определяется путем суммирования отдельных проемов. Алгоритм расчета напоминает определение потребности в бетоне для плитного основания и легко может быть выполнен самостоятельно с использованием калькулятора.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

• «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
• выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
• особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

• наполненность бачка на две третьих при нормальном состоянии;
• увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
• уход жидкости из бачка при снижении температуры;
• стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

• для соединения расширительной трубы, через которую вода наполняет бак;
• при стыке переливной, для выливания излишков;
• при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
• для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
• запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак. Достоинства:

Достоинства:

• Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
• Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
• Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
• Среднерыночная цена, благодаря вышеизложенным фактам.

Недостатки:

• Малопривлекательный внешний вид, без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
• Низкий КПД.
• Использование воды, в качестве теплоносителя. При других антифризах испарение происходит быстрее.
• Резервуар не герметичен.
• Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
• Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

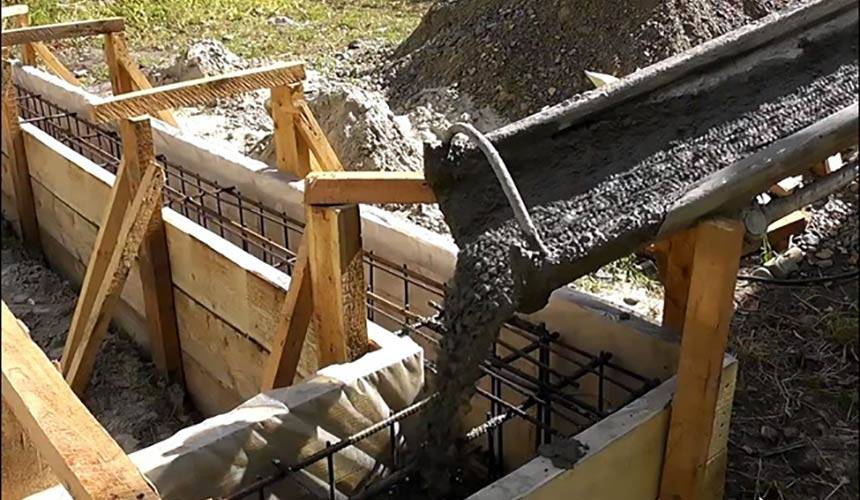

Готовимся определить объем бетона как посчитать без ошибок

Готовясь к выполнению расчетов, следует запомнить, что потребность в бетонной смеси определяется в кубометрах, а не в килограммах, тоннах или литрах. В результате ручных или программных расчетов будет определен объем связующего раствора, а не его масса. Одна из главных ошибок, которую допускают начинающие застройщики – выполнение расчетов до того, как будет определен тип фундаментной основы.

Решение о конструкции фундамента принимается после выполнения следующих работ:

• производства геодезических мероприятий, позволяющих определить свойства грунта, уровень замерзания и расположение водоносных жил;
• вычисления нагрузочной способности базы. Она определяется на основании веса, конструктивных особенностей строения и природных факторов.

• разновидность сооружаемой основы;
• габариты фундамента, его конфигурацию;
• марку смеси, применяемую для бетонирования;
• глубину промерзания грунта.

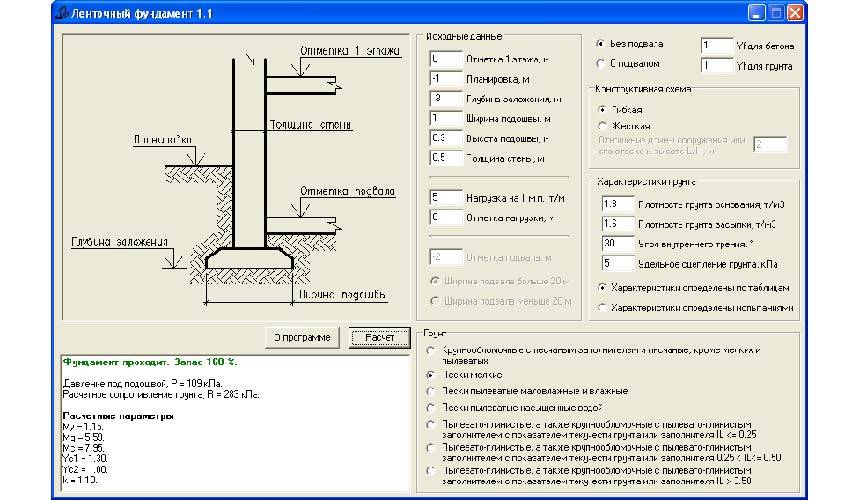

Точность, с которой посчитан объем бетона, зависит от используемых для расчета данных.

Они разные для каждого типа фундамента:

при расчете ленточного основания учитываются его габариты и форма;
для столбчатой основы важно знать количество бетонных колонн и их размеры;
рассчитать куб бетона для цельной плиты можно по ее толщине и размерам.

От полноты используемых для расчета данных зависит точность полученного результата.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Где установить гидроаккумулятор для систем отопления

В классической схеме открытой системы отопления, когда циркуляция воды осуществляется при условии нагрева теплоносителя, расширительный бак устанавливается в непосредственной близости от отопительного котла. Такое расположение обусловлено необходимостью быстрого снижения давления, при резком увеличении давления в котле, жидкость при таком расположении нагревательного контура могла быстро выйти за пределы контура.

В закрытой системе при использовании циркуляционного насоса нет необходимости располагать гидроаккумулятор сразу после котла. Давление здесь создает насос и при необходимости он отключится автоматически, а вот стравить излишек давления легче в нижней точке системы, в отводке трубы обратной подачи перед входом в котел. На этом отрезке поток жидкости имеет постоянную величину и наименьшие скачки, поэтому и гидроаккумулятор включается в работу эпизодически, когда давление максимально растет или слишком низко падает.

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

• независимость от источников электрической энергии;
• отсутствие шума;
• простоту обслуживания;
• быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

• отсутствие необходимости постоянного контроля уровня теплоносителя;
• возможность использования антифриза;
• регулировка внутреннего давления;
• возможность подключения дополнительных приборов.

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость

Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Расчет объема

Есть очень простая методика определения объема расширительного бачка для отопления: высчитывается 10% от объема теплоносителя в системе. Его вы должны были высчитать при разработке проекта. Если этих данных нет, можно объем определить опытным путем — слить теплоноситель, а потом залить новый, измерив его при этом (пустить через счетчик). Второй путь — высчитать. Определить объем труб в системе, добавить объем радиаторов. Это и будет объем системы отопления. Вот от этой цифры находим 10%.

Форма может быть разной

Формула

Второй способ определить объем расширительного бака для отопления — высчитать его по формуле. Тут тоже потребуется объем системы (обозначен буквой C), но еще нужны будут другие данные:

• максимальное давление Pмакс, при котором может работать система (обычно берут максимальное давление котла);
• начальное давление Pмин — с которого система начинает работу (это давление в расширительном баке, указано в паспорте);
• коэффициент расширения теплоносителя E (для воды 0,04 или 0,05, для антифризов указано на этикетке, но обычно в пределах 0,1-0,13);

Имея все эти значения высчитываем точный объем расширительного бака для системы отопления по формуле:

Формула расчете объема расширительного бака для отопления

Расчеты не очень сложные, но стоит ли с ними возиться? Если система открытого типа ответ однозначен — нет. Стоимость емкости от объема зависит не очень сильно, плюс ко всему его можно сделать самостоятельно.

Расширительные баки для отопления закрытого типа стоит посчитать. Их цена от объема зависит сильно. Но, в данном случае, лучше все-таки брать с запасом, так как недостаточный объем приводит к быстрому износу системы или даже к выходу ее из строя.

Если в котле есть расширительный бак, но его емкости для вашей системы недостаточно, ставят второй. В сумме они должны давать необходимый объем (установка ничем не отличается).

К чему приведет недостаточный объем расширительного бачка

При нагревании теплоноситель расширяется, его излишки оказываются в расширительном баке для отопления. Если весь излишек не помещается, он стравливается через клапан аварийного сброса давления. То есть теплоноситель уходит в канализацию.

Принцип работы в графическом изображении

Потом, когда температура понижается, объем теплоносителя уменьшается. Но так как его в системе уже меньше чем было, давление в системе падает. Если недостаток объема незначительный, такое понижение может быть некритичным, но если его слишком мало, котел может не работать. У этого оборудования есть нижний предел давления, при котором оно работоспособно. При достижении нижнего предела оборудование блокируется. Если вы в это время находитесь дома, сможете исправить ситуацию, добавив теплоносителя. Если же вас нет, система может разморозиться. Кстати, работа на пределе тоже ни к чему хорошему не приводит — оборудование быстро выходит из строя. Потому лучше слегка перестраховаться и взять чуть больший объем.

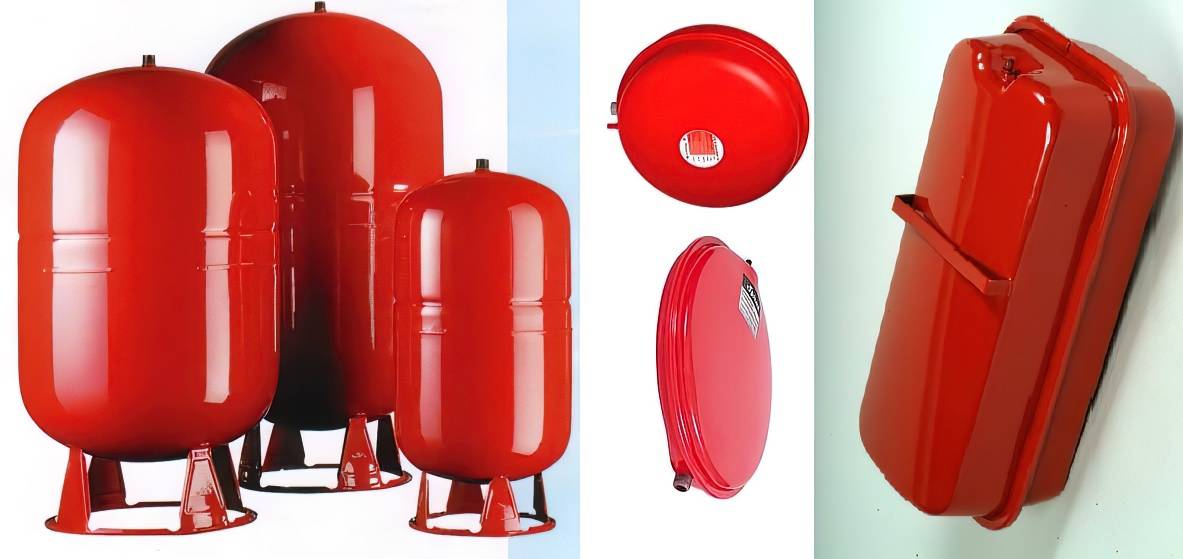

Виды расширительных бачков и их особенности

Баки для отопительных систем бывают открытыми и закрытыми

Это принципиальное различие, на которое следует обратить внимание

Открытые бачки устанавливают только в верхней точке системы, обычно это под потолком или на чердаке дома.

Эти баки, чаще всего, бывают прямоугольной формы. Изготавливают их из стали. Ещё одно требование к открытым бачкам – внушительные габариты, из-за чего многим они не нравятся, так как бросаются в глаза. Устройство таких ёмкостей довольно примитивно. Это всего лишь резервуар с опущенной в него трубкой для отведения жидкости из контура. Чтобы при значительном расширении вода не переливалась через край резервуара, его оснащают сливным механизмом в канализацию. В таком баке вы можете визуально контролировать количество теплоносителя в системе и доливать его при необходимости.

Принципиальное отличие закрытого бака в том, что он совершенно герметичен.

Это обстоятельство исключает возможность подсоса воздуха в контур. По сути, это капсула с мембранным механизмом, который разделяет резервуар на воздушную и жидкостную части. При поступлении лишней жидкости клапан снижает давление за счёт выпуска воздуха. Вся конструкция довольно компактна, выглядит аккуратно и может быть размещена в любом удобном для вас месте. В отличие от открытого бачка, в этом варианте вы не почувствуете никаких посторонних запахов, не столкнетесь с ржавчиной и переливом. Использование герметичных устройств предохранит ваши радиаторы и котёл от коррозии. Но и стоимость этих баков намного выше.

Резервуар открытого типа вы можете соорудить своими руками, а закрытые баки бывают только заводского изготовления.
