Вентиляция погреба с двумя трубами самое эффективное решение

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

  1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
  2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

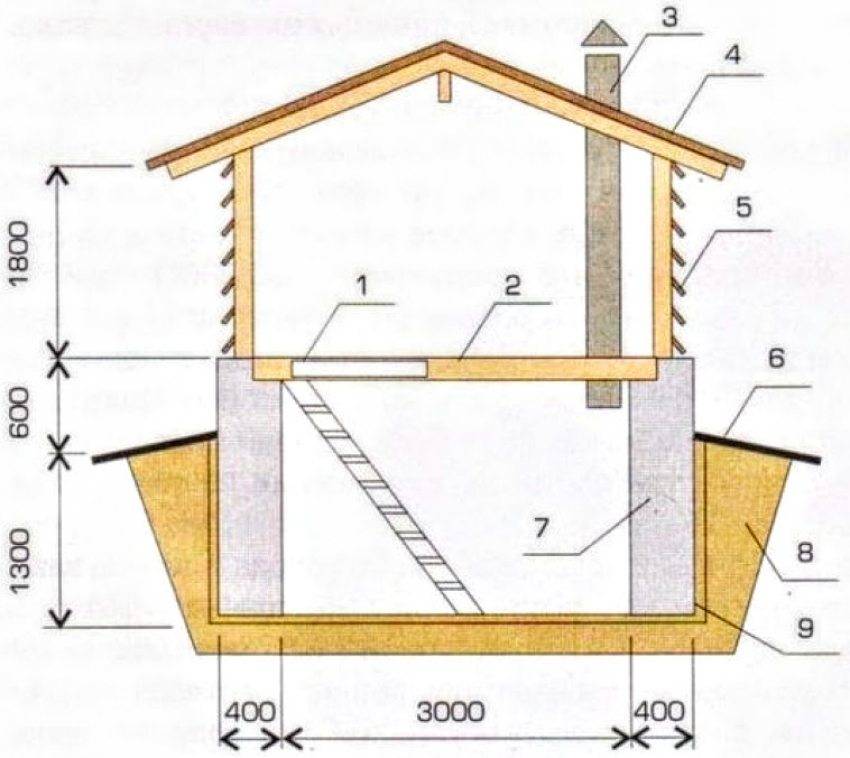

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы

В процессе работы стоит соблюдать некоторые правила и советы:

  • вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
  • нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
  • закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
  • вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на
50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража

Важно, чтобы трубы находились в противоположных углах помещения

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Реализация

Естественная вентиляция

Как выглядит правильная реализация системы вентиляции в погребе, над которым построено какое-либо помещение (гараж, погребница или жилой дом)?

Организуется не только вытяжка, но и приток свежего воздуха. Возможна реализация такой схемы не только с двумя, но и с одной трубой. Она делится пополам продольной перегородкой; в одной половине трубы воздухозабор делается выше, чем в другой.

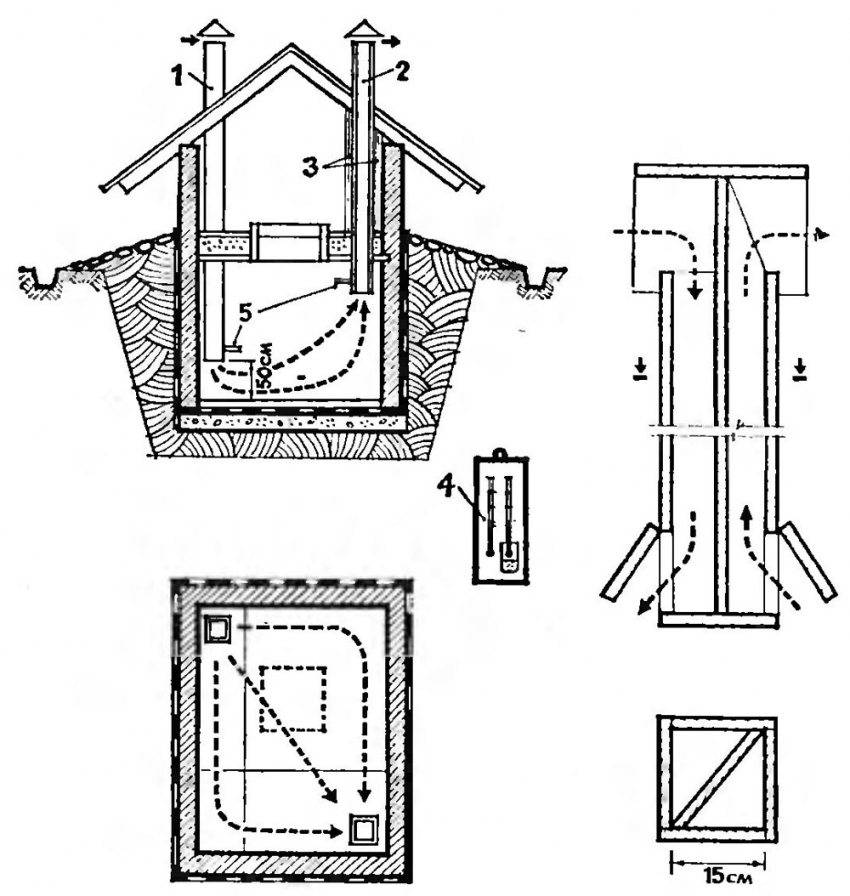

Приточно-вытяжная труба разделена продольной перегородкой.

В качестве вентканалов могут выступать жестяные, стальные или пластиковые трубы.

Наиболее дешевый набор материалов выглядит так:

  • Две трехметровые канализационные трубы из ПВХ. Диаметр зависит от объема погреба: если для 8-10 кубометров хватит 50-миллиметрового вентканала, то при кубатуре в 50-70 м3 потребуется 150-миллиметровая.
  • Два дефлектора (их можно встретить в продаже под названием “зонтик для канализации”).
  • Опционально – хомуты для фиксации труб на необходимом уровне.

Вентканалы монтируются на разном уровне: верхняя под самым потолком, нижняя – на расстоянии в 20-50 сантиметров от пола. Именно за счет этого перепада в холодное время года возникает постоянный воздухообмен между погребом и улицей: более теплый воздух постепенно вытесняется более холодным.

Устройство вытяжки в погребе может иметь ряд дополнительных особенностей.

На вытяжной трубе часто устанавливается тройник с краном для слива конденсата. В холодное время года влага будет оседать на остывших стенках.

  • Трубы оснащаются вентиляционными решетками. Лучше – не пластиковыми, а металлическими. Они помешают визитам грызунов.

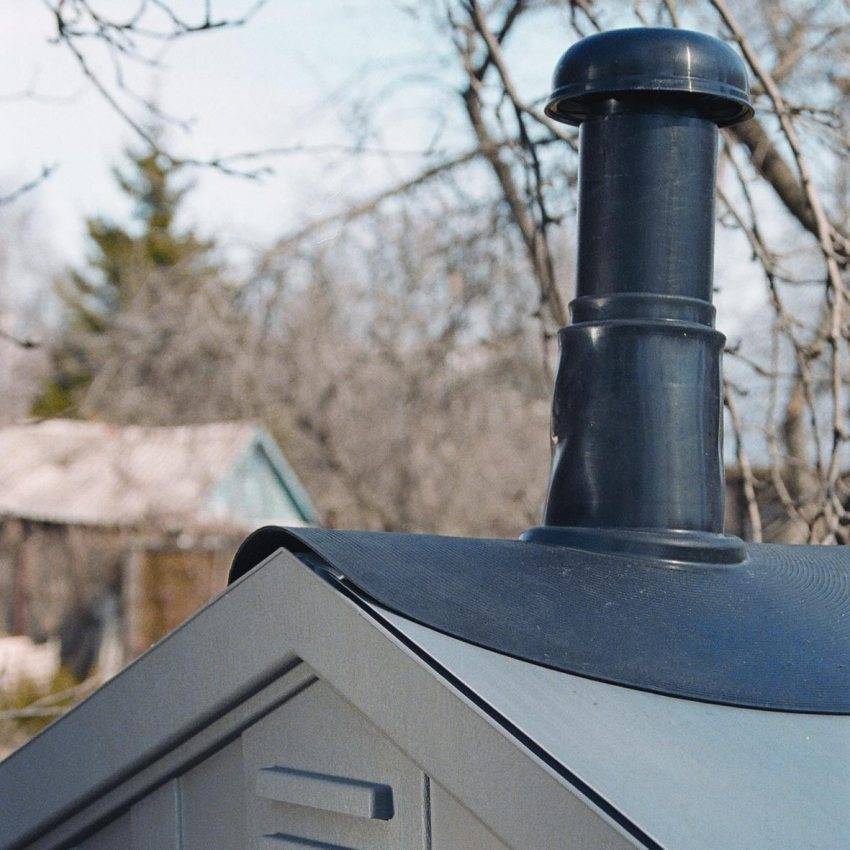

  • Вытяжная труба выводится выше крыши погребницы, гаража или другого помещения над погребом. Дефлектор на ней не просто защищает от попадания в трубу дождя или снега; он еще и увеличивает тягу в ветреную погоду. Понятно, что этот механизм будет работать лишь в том случае, если вентканал ничем не загорожен.

Схема естественной вентиляции.

Принудительная вентиляция

Она требуется в тех случаях, когда:

  1. Нужно быстро просушить помещение перед очередным сезоном хранения.
  2. Производительности имеющейся системы естественной вентиляции подвала недостаточно, а увеличение диаметра вентканалов или установка дополнительных вентиляционных труб в силу каких-то причин нежелательна.
  3. Погреб используется летом. В летнюю жару вентиляция менее эффективна, особенно в безветренную погоду: перепад температур между погребом и улицей куда меньше, чем зимой.

Простейшая вытяжка для погреба своими руками устанавливается в течение 5 минут. Она представляет собой вентилятор для вентканала и фитинг – канализационный уголок соответствующего диаметра. Уголок нужен только для того, чтобы вентилятор был смонтирован в вертикальном положении: так меньше вероятность, что вибрация рано или поздно заставит его покинуть место штатной дислокации.

Схема вентиляции гаража с погребом.

Как зафиксировать вентилятор в трубе? Простейший способ – предварительно нанести на него силиконовый герметик. Он сделает крепление достаточно надежным, обеспечив заодно его герметичность.

Вытяжной вентилятор с диммером.

У простого решения, однако, есть один подвох. В погребе нежелательно использование высоковольтной проводки: сырость может сделать поражение током вполне реальным. Может ли быть установлена вытяжка для погреба в гараже или погребнице над ним?

Разумеется. На помощь придет так называемый канальный вентилятор, устанавливающийся внутрь трубы или размыкающий ее.

Однако и здесь нас ждет одна проблема: как правило, такие вентиляторы имеют диаметр 100 или 150 миллиметров и никак не хотят плотно вставляться в канализационную трубу.

Бытовой канальный вентилятор изготовлен под размеры вентиляционных, а не канализационных труб.

  1. Размыкаем вентканал. Если он уже смонтирован – просто выпиливаем участок трубы.
  2. Устанавливаем на нижний торец трубы канализационную муфту.
  3. Канальный вентилятор вставляем в компенсирующий патрубок; шнур выводим через просверленное в его стенке отверстие. На внутренние стенки компенсатора перед сужением в нем не помешает предварительно нанести немного герметика: он не даст вентилятору гонять часть воздуха по кругу.
  4. До упора натягиваем компенсатор на верхнюю трубу.
  5. Вставляем в оставшийся просвет отрезанную точно по его размеру трубу с раструбом и осаживаем ее в муфту. (См. также статью Гидроизоляция стен подвала: особенности.)
  6. Осаживаем компенсатор в раструб. После подключения питания вытяжка в гараже из погреба готова к работе.

На фото – компенсирующий патрубок. Его нецелевое использование полностью решает нашу проблему.

Излишняя сырость

Усиленное вентилирование способствует быстрому просушиванию сырого помещения. Проводится летом, осенью перед сбором урожая. Выносятся наружу все ящики, короба для хранения овощей. Желательно просушить их под прямыми солнечными лучами для получения бактерицидного эффекта.

Есть несколько способов избавиться от излишней влаги в погребном помещении:

  • Использовать гигроскопичное вещество. Ящики с ним поставить внутри сооружения на несколько дней. Наполнитель может использоваться разный, например, крупная соль, негашеная известь, песок и т.д. Вещество интенсивно впитывает избыточную влагу из воздуха, тем самым осушая пространство хранилища.
  • Еще простой, эффективный способ – использование свечи. Устанавливается как можно ближе к вытяжке, предварительно закрепленная для устойчивости и помещенная в металлическую подставку. Тепло пламени усиливает тягу внутри вытяжки, тем самым улучшая общий воздухообмен. Просушивание пространства происходит гораздо быстрее. Проводится несколько дней, сгоревшие свечи периодически заменяются на новые.
    Эту же функцию может выполнять спиртовка с использованием жидкого, либо сухого топлива.
  • Также на несколько дней можно установить бытовой вентилятор. Он при открытых дверях, люках усиливает естественную циркуляцию воздухопотока, что способствует отведению скопившейся сырости наружу.
  • Дорогой, энергозатратный способ – использование электронагревателей. Сушить придется долгое время, за которое нагреватель намотает много электроэнергии. Ставится по центру для равномерного прогревания всего пространства. Более эффективен теплогенератор – обогревательный электроприбор. Быстрее прогревает пространство, за счет чего экономится время, а соответственно и затраты на электроэнергию. Горячий воздух усиливает тягу, воздухообмен проходит эффективнее.
  • Установить внутри хранилища буржуйку. Дымоход подключить к вытяжной трубе. Если нет вытяжки, печь не имеет смысла ставить, потому что она будет дымить, не принесет должного эффекта. За счет прогревания воздуха смена потоков улучшается, что неизбежно приводит к просушиванию поверхностей овощного хранилища.
  • Соорудить жаровню из металлической емкости, например, старого ведра. Внизу просверливаются отверстия для улучшения тяги, процесса горения. Внутрь закладываются дрова (желательно березовые). Сгорая, они отдают тепло помещению. Тем самым усиливается проветривание сооружения.

С технической точки зрения, устройство системы проветривания внутри погреба своими руками не представляет ничего сложного при наличии базовых навыков, минимального набора инструментов и комплектующих. Проектируется и устанавливается еще на стадии закладки хранилища. Оправдывает себя в первые же недели работы, сохраняя и поддерживая оптимальный микроклимат внутри помещения.

Виды вентиляции подвала

Естественная вентиляция

Различают 2 типа вытяжки: естественная вентиляция подвала и принудительная. Первую обустраивают по умолчанию. Если ее мощности недостаточно, преобразуют схему, включая в нее вентилятор или механические устройства, улучшающие тягу.

Естественная вентиляция

Она использует только эффект создания тяги при перепаде температуры на улице и в погребе. Циркуляция осуществляется самостоятельно, электрические или механические приспособления не требуются. Схема включает:

  • продухи – сделать несколько отдушин в погребе следует при закладке фундамента;
  • приточку – труба подающая воздух;
  • вытяжной канал – труба, выводящая нагретый воздух.

Плюсы очевидны: она независима от электричества, очень проста в монтаже своими руками, заметно дешевле в обслуживании. Однако большую мощность система развить не может. Кроме того, она тем эффективнее, чем выше разница в температурах, поэтому летом, например, тяга в системе намного ниже. Это не составляет проблемы для кладовки, но уже в мастерской или бойлерной воздух становится спертым и сырым.

Чтобы естественная вентиляция обеспечивала хороший воздухообмен, при обустройстве учитывают следующее:

  • в идеале труба должна быть строго вертикальной, углы и изгибы снижают тягу;
  • верхнюю часть вытяжки утепляют, чтобы предупредить появление конденсата и опрокидывание тяги;
  • вытяжная труба должна возвышаться над коньком крыши на 20–25 см;
  • рекомендуется закрывать выходное отверстие колпаком;
  • приточка вводится через фундамент;
  • входное отверстие труб закрывают металлической сеткой;
  • диаметры у приточной и вытяжной трубы одинаковые;
  • регулируется тяга с помощью заслонок.

В небольшом погребе допускается сооружать однотрубную вентиляцию.

Принудительная вентиляция

Вентилятор для погреба

Чтобы обеспечить постоянную тягу при любых условиях, система включает вытяжной вентилятор для погреба. В зависимости от того, где он установлен, различают 3 вида вытяжки:

  • вытяжная – устройство ставят в нижней трети канала;
  • приточная – вентилятор монтируется на выходе притирочной трубы;
  • приточно-вытяжная – приборы монтируют на входе вытяжки и выходе приточки.

Такую систему ставят, если площадь подвала велика или используется он нетрадиционным образом. Преимущества следующие:

  • оптимальная тяга, не зависящая от погодных условий;
  • возможность точно регулировать воздухообмен в зависимости от частоты использования подвала;
  • независимость от сложности – допускаются изгибы и повороты труб;
  • возможность дополнительного оборудования – вентиляция может включать очистительные устройства для воздуха, блоки для подогрева, автоматику для лечения, включения регулировки воздухообмена.

Недостатки таковы:

  • более высокая стоимость;
  • система зависит от электричества и дороже в обслуживании.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Как рассчитать диаметры воздуховодов

Пластиковые трубы не поддаются коррозии

Диаметр труб рассчитывают исходя из площади подвала. По нормам на 1 м² помещения должно приходиться не менее 25 см² сечения воздуховода. На деле сечение увеличивают на 10–15% от расчетного. Для регуляции тяги устанавливают заслонки.

Однако существует определенное ограничение. Диаметр вытяжки не может быть более 25 см. Если требуется более активный воздухообмен, устанавливают вентиляторы. В этом случае рассчитывать нужно мощность прибора.

Трубы для вентилирования подвала

Пластиковые трубы намного легче, чем железные, не поддаются коррозии, не нуждаются в уходе. Монтаж их намного проще. Даже если трубы нужно сваривать, нехитрую науку паяния освоить намного проще.

Воздуходувы из оцинкованной жести намного долговечнее. Благодаря покрытию цинка они тоже не боятся влаги и не ржавеют. Однако монтировать их сложнее: трубы тяжелые, а соединение допускается только сварное.

Воздухообмен и микроклимат подвала

В подвальных помещениях частных домов нет смысла устраивать принудительную вытяжку. В большинстве случаев поставленные задачи способна решить естественная вентиляция в погребе. Для организации такого воздухообмена нужно понимать, какие факторы влияют на микроклимат внутри подвала:

  1. Температура грунта на глубине 1.5—2 м. В зависимости от региона данный показатель меняется от —3 до +10 градусов (зимой). То есть, погреба северных и южных районов надо утеплять на этапе строительства.
  2. Холодный воздух плотнее и тяжелее теплого, поэтому всегда опускается к полу помещения. Такое движение потоков называется конвекцией.
  3. При одинаковой температуре более влажный воздух легче сухого и поднимается вверх. Вот почему капли конденсата свисают с потолка, а стены возле пола практически не «потеют».
  4. Влажность воздуха зависит от близости грунтовых вод и внешней гидроизоляции стен. Если при строительстве подвала или цокольного этажа изоляционные работы не выполнялись, готовьтесь к борьбе с сыростью.
  5. Температура вентиляционного воздуха, подаваемого в погреб с улицы.

Переувлажненный воздух стремится подняться к потолку, на котором выпадает конденсат

Теперь конкретно об устройстве вентиляции в овощном погребе. Чтобы организовать естественную циркуляцию воздушных потоков, используем явление конвекции. План действий:

  1. Выбираем схему вентиляции. Задача – сделать правильную вытяжку из верхней зоны подвального помещения и обязательно – обеспечить приток свежего воздуха.
  2. Выполняем расчет воздухообмена, определяем диаметры вытяжных и приточных труб.
  3. Подбираем материал труб, устанавливаем вентиляционные каналы.

Погреб под жилым домом или гаражом, построенный без проекта и наружной гидроизоляции, может сильно отсыревать зимой. Подобные хранилища приходится сушить летом – способы мы перечислим в конце публикации.

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Среди достоинств данной конструкции следует отметить следующие:

  • не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
  • установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
  • для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
  • невысокая стоимость конструкции;
  • при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
  • долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

  • система перестает функционировать при одинаковой температуре снаружи и внутри здания;
  • в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.

Осушение подвальных комнат

Погреб необходимо ежегодно подготавливать к зимнему сезону – хорошенько проветривать и высушивать. Есть несколько способов, как избавиться от влаги и затхлых запахов:

  1. Простейшее средство – открыть дверь или люк в подвал и проветривать его до наступления холодов.
  2. Летом, когда естественная вытяжка ослабевает, решить вопрос помогает временная установка дефлектора.
  3. Вентилятор, прикрепленный к нижнему концу вытяжной трубы, позволяет быстро и хорошо просушить помещение.
  4. Народное средство – зажженная свеча, установленная под вытяжным воздуховодом. Подогревая воздух вокруг себя, пламя инициирует усиление естественной тяги.
  5. Поставьте в погреб дровяную печь или занесите жаровню с тлеющими углями.

Хороший эффект дают электрические обогреватели – тепловые пушки и конвекторы. Но поскольку на осушение подвала уйдет 2—3 дня, подобные приборы успеют намотать вам приличную сумму за электроэнергию.

Приточно-вытяжная вентиляция в подвале

Данный вариант системы имеет достаточно высокую эффективность работы, а ее конструкция довольно проста. Она имеет два воздуховода: один предназначен для притока воздуха, а другой для его отвода.

Обычно трубы для притока и отвода воздуха размещаются в противоположных концах комнаты. Если разместить трубы близко друг от друга, в помещении образуются плохо проветриваемые зоны, а воздушный поток будет двигаться вдоль стены. Чтобы руководить процессом проветривания, специалисты рекомендуют установить небольшие заслонки.

Приточно-вытяжную вентиляцию в подвале частного дома можно собрать своими руками из пластиковых труб диаметром 15-20 сантиметров. При подборе размера элементов в расчет принимается площадь подвала: для помещения площадью 45 кв. метров подойдет труба диаметром 15-17 сантиметров. Верх трубы должен иметь «зонтик». Он устанавливается для того, чтобы в нее не попадали осадки, а также происходило правильное регулирование скорости воздушного потока.

Отметим, что мощность поступающего воздушного потока зависит от длины приточной трубы. Чем она короче по сравнению с той трубой, которая отводит воздух, тем мощнее будет воздушный поток.

Данные характеристики используют для создания оптимального уровня тяги. Если подвальное помещение занимает большое пространство, которое разделено на несколько отсеков, в каждом из них необходимо устанавливать трубы притока и отвода. Если все сделано правильно, то в помещении воздух будет меняться дважды за один час.

Помимо основных конструкций для изготовления системы используют следующие инструменты: хомуты, дефлекторы, кронштейны для крепления, а также иные пластиковые или металлические элементы. Вентиляционный канал можно изготовить и из досок. Для этой цели доски должны быть гладкими и плотно прилегать друг к другу.

Если конструкция будет иметь мелкие щели, может упасть уровень тяги.

При наличии приточно-вытяжной вентиляции в подвале вы будете избавлены от постоянного появления конденсата на стенах.

Естественная вентиляция

Самым простым способом обеспечить в подвале оптимальную температуру и приток свежего воздуха является монтаж естественной вентиляции.

Погреб заглубленный на 1,3 м: 1 — люк в погреб; 2 — утепленное перекрытие; 3 — вентиляция; 4 — надстройка; 5 — жалюзийная решетка; 6 — отмостка; 7 — бутобетонная стенка; 8 — глиняный замок; 9 — битумная замазка

При обустройстве правильной вентиляции погреба естественным путем вы получите следующие преимущества:

  1. Невысокая стоимость конструкции. При монтаже естественной вентиляции вы тратитесь только на строительные материалы, которых для нее нужно не так уж много.
  2. Возможность монтажа системы не только в процессе строительства подвала, но и после его завершения.
  3. Простота монтажа. На то, чтобы создать в подземном хранилище систему естественной циркуляции воздуха, не нужно большого количества времени и усилий.

К недостаткам такой системы вентиляции в погребе можно отнести то, что с ее помощью не получится четко регулировать температурный режим. Кроме того, если снаружи будет такая же температура, как и в подвале, то циркуляция воздуха просто не будет происходить.

Правильное устройство вентиляции: 1 — приточная труба; 2 — вытяжная труба; 3 — утепление вытяжной трубы; 4 — психрометр и термометр для контроля температуры и влажности; 5 — регулировочные задвижки

Установка системы естественной вентиляции

Для того чтобы воздух в подвале циркулировал естественным путем, понадобятся две трубы. Материал труб может быть различным, в последнее время часто используются трубы из ПВХ – они недорогие, легкие и долговечные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение труб выбирается в зависимости от объема хранилища. К примеру, оптимальное сечение вентиляционной трубы в подвале площадью 6-8 м² – 120х120 мм.

Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для того же подвала на 6-8 м² оно начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими хранилищами. При таком варианте конструкции в одной трубе располагаются сразу два канала – приточный и вытяжной. Каждый из них оснащается собственной заслонкой, при помощи которой регулируется интенсивность притока и оттока воздуха.

При монтаже естественной вытяжки в погребе своими руками нужно учитывать ряд нюансов:

  • чем выше расположено отверстие вытяжной трубы, тем больше эффективность циркуляции воздуха в системе;
  • внешние выходы труб необходимо закрывать специальными козырьками, иначе в них будет попадать дождевая вода или снег;

Козырек вентиляционной трубы погреба

  • чем меньше поворотов и изгибов у труб, тем лучше будет осуществляться вентиляция;
  • обе трубы должны быть одинакового диаметра.

Естественная вентиляция для небольших хранилищ является простым и эффективным вариантом вытяжки в погребе. Как сделать такую же эффективную систему для большого хранилища? В этом случае не обойтись без принудительного нагнетания воздуха.

Виды систем вентиляции погреба

Разработано несколько методов обустройства системы вентилирования в погребе: возможна установка готовых вентиляторов или можно организовать воздухообмен собственными силами.

Самодельная вентиляция в подвале применяется в бытовых условиях, а вот вентиляторы фабричного производства устанавливаются в больших хранилищах.

Вентиляция в частном доме или крупном хранилище бывает двух видов:

  • принудительная система – заключается в монтаже вентиляторов. Они используются для обеспечения циркуляции воздуха в помещениях большого размера;
  • при естественном типе вентилирования воздухообмен происходит без помощи приборов. Хозяева подвала могут только изредка включать  вентиляторы, чтобы просушить помещение.

Как работает система вентиляции, рассмотрим далее.

Особенности естественной циркуляции воздуха


Правильная и неправильная система естественной вентиляции погреба

Естественная вентиляция погреба обеспечивается благодаря разности температур в самом помещении и за его пределами. Возникают процессы, при которых свежий воздух снаружи начинает двигаться по трубам, вытесняя застоявшийся влажный воздух из погреба.

Основными элементами естественной вентиляции погреба являются:

  • Приточная магистраль, имеющая на входе специальную защитную сетку.
  • Вытяжной короб, предназначенный для выведения воздуха из подвала, и имеющий на выходе козырек, а в самом подвале – приспособление для накопления сконденсированной влаги.
  • Продухи в области цоколя для обеспечения воздухообмена.
  • Данная система вентилирования является довольно простой, но имеет некоторые недостатки. Во-первых, она не может обеспечить достаточно эффективную циркуляцию воздушных потоков. Во-вторых, интенсивность движения воздуха во многом зависит от погодных условий.

Способ монтажа будущей системы вентиляции нужно продумать на этапе его проектирования, чтобы не возникло непредвиденных осложнений. После проведения всех расчетов высчитывают пропускную способность магистралей с учетом параметров подвала.

Вытяжной короб уместнее всего установить в потолке, а выходное отверстие магистрали должно находиться на высоте как минимум 0,6 м от крыши сооружения.

Системы принудительного воздухообмена

Вытяжка в погребе с принудительной подачей воздуха предполагает использование вспомогательных вытяжных вентиляторов. Такие устройства могут оборудоваться фильтрами, нагревателями и регуляторами температуры.

Принудительная вентиляция в погребе включает следующие основные элементы:

  • магистрали для транспортировки воздушных потоков;
  • специальная установка, которая служит для нагнетания воздуха и позволяет контролировать скорость воздухообмена;
  • датчики контроля температуры во время работы системы вентилирования;
  • вентиляционные выходы;
  • воздухозаборники;
  • диффузоры;
  • тройники.

У приточно-вытяжной системы вентилирования принудительного типа есть следующие преимущества:

  • стабильная работа при любых погодных условиях;
  • автоматика, позволяющая контролировать температуру и интенсивность воздушных потоков;
  • возможность эксплуатации в больших по площади помещениях.

Такие системы не слишком востребованы, поскольку требуют существенных затрат на установку специального оборудования. К тому же их монтаж довольно сложен для непрофессионалов.

Монтаж системы принудительной вентиляции необходимо выполнять в соответствии с заранее разработанным планом. Вместе с тем нужно будет произвести расчет интенсивности воздухообмена и цикличности включения/отключения вентиляции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
