Надежный помощник дома и на работе — тепловая пушка газовая: особенности работы и описание востребованных моделей

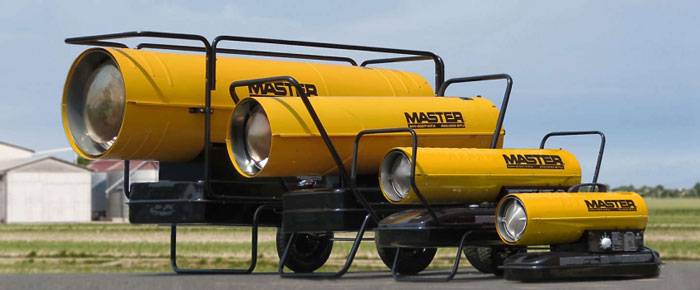

Дизельная пушка

Дизельные имеют мощность от 10 до нескольких сотен киловатт. Они подразделяются на модели прямого и непрямого нагрева.

Наибольшая мощность характерна первым. Однако обе разновидности больших мощностей, в основном используют только на улице.

Пушки прямого нагрева нельзя применять в помещениях. Угарный газ не имеет цвета и запаха, и вы даже не заметите как отключитесь.

Устройства непрямого нагрева обычно выдают мощность до 85квт.

Кроме дизеля, в качестве горючего в разных пушках могут использоваться керосин или отработанное масло. Это так называемые многотопливные экземпляры.

Часто их покупают владельцы автосервисов. Вам больше не придется выбрасывать и утилизировать отработку и отходы. Вместо этого их можно с пользой сжигать.

Дизельные пушки прямого нагрева имеют высокий КПД

При этом обращайте внимание, те фирмы, которые указывают конкретные цифры КПД, а не пишут абстрактные значения до 100%, более 98%, выпускают как правило действительно качественную продукцию, за которой стоят реальные измерения и испытания

К таковым ведущим производителям можно отнести модели пушек от Ballu Biemmedue или американской фирмы Master.

Непрерывный период работы моделей прямого сгорания достигает 10-15 часов, в зависимости от размера бака. Если же обогреватель оборудован термостатом, то одной заправки может хватить до суток непрерывной работы.

Необходимо не забывать, что помимо сжигания кислорода, данные модели еще и выбрасывают выхлопные газы. Порой не покидает ощущение, как будто стоишь возле Камаза.

Так что если и решились использовать ее не на улице, а в строящемся здании, позаботьтесь о приточной вентиляции и постоянном поступлении свежего воздуха.

Для улицы это конечно отличный вариант, особенно для зимнего отогрева замерзших машин. Никаких тебе газовых баллонов и редукторов.

Как выбрать газовую тепловую пушку?

Для быстрого обогрева помещений с большой площадью подойдут газовые тепловые пушки. Но с одним условием – эти помещения должны иметь хорошую вентиляцию.

Газовые пушки могут работать как от баллонов, так и от централизованной сети. Они бывают двух видов:

  • прямого нагрева
  • непрямого нагрева

Отличаются тем, что при прямом нагреве продукты горения попадают непосредственно в помещение, а при непрямом нагреве они выходят через выхлопную трубу.

Одними из лидеров среди газовых тепловых пушек являются компании Moller и Ballu.

Наружное покрытие всех пушек Moller и Ballu износостойкое, а внешний корпус обладает отличной теплоизоляцией, предотвращающей нагрев устройства снаружи. Они различаются лишь по мощности, и соответственно, по производительности и стоимости

Если необходимо обогреть авторемонтную мастерскую, теплицу, производственное помещение или склад, то следует обратить внимание на модель газовой пушки Möller/GH45E мощностью 45 кВт

Модель Ballu BHG-10 S мощностью 13 кВт подойдет для обогрева столярных мастерских, небольших складов и коттеджей. Они обе оснащены термореле, необходимым для защиты устройства от перегрева, имеют возможность подключения комнатного термостата, а дополнительно к ним можно приобрести газовые шланги и соединительный элемент, необходимые для соединения и работы от баллонов с сжиженным газом пропаном/бутаном.

Все газовые тепловые пушки оснащены удобной ручкой для переноса и не нуждаются в тележке или других дополнительных устройствах для транспортировки. Для корректировки мощности все пушки имеют возможность регулировки подачи газа. Краска всех пушек имеет порошковую структуру, не содержащую свинца, что делает их более экологичными. Эти пушки обогреют выставочные палатки, спортивные залы и даже храмы.

Безопасность

Так же эти тепловые пушки могут использоваться в качестве вентилятора, что расширяет сферу их применения, а наличие наружной решетки препятствует попаданию в пушку посторонних предметов. Они устанавливаются в офисы, прихожие, в зимние сады, а так же на террасы.

Сферы применения газовых пушек

Газовая пушка для дачи является одним из наиболее выгодных решений по обогреву загородного жилья. Этот обогреватель может работать от газового баллона (пропан или бутан) или от централизованной газораспределительной сети. Электроэнергию тепловые газовые пушки используют в минимальном количестве, она требуется только для работы вентилятора. Обогрев происходит за счет энергии, которая образуется при сгорании газа. Газовые тепловентиляторы удобны и безопасны в использовании. Розжиг газа осуществляется автоматически или с помощью пьезоэлектрического элемента.

Таким образом, для дачи лучшие тепловые пушки — газовые, они безопасны в использовании, так как имеют системы контроля пламени и защиту от перегрева. Во время эксплуатации они выделяют не больше вредных веществ, чем обычная кухонная плита.

По сравнению с дизельными тепловыми пушками, работающими на жидком топливе, газовые более компактны, просты в работе и не менее эффективны. Базовые модели потребляют от 0, 7 до 3,4 литра топлива в час, обеспечивая нагрев от 300 (модель Ballu BHG-10 S) до более 1 450 кубических метров (модель Möller GH45E) воздуха в единицу времени.

Их цилиндрический корпус изготавливается из материалов, устойчивых к коррозии и ударам. В целом газовые пушки надежны и служат долго. Благодаря небольшим габаритам и относительно малому весу газовые приборы мобильны. Поэтому они применяются не только для обогрева жилых и нежилых площадей при отсутствии отопительных коммуникаций, но и в строительной отрасли для просушки помещений при отделочных работах.

Когда в магазине выбирается бытовая тепловая пушка, газовая будет предложена покупателю не сразу. Дело в том, что этот вид климатического оборудования чаще применяют в торговых центрах или в мастерских

Индивидуальному пользователю следует самому обратить внимание на газовое оборудование

Затраты не будут обременительны, продажа газовых тепловых пушек стартует с ценового уровня порядка 4600 руб с учетом доставки по Москве. Все газовые пушки сопровождаются документацией по гарантийному обслуживанию и правилам безопасной эксплуатации.

Как рассчитать мощность тепловой пушки — формула

По этим же значениям можно прикинуть максимальный объем помещения, которое эффективно обогреет устройство. Вообще правильный выбор начинается именно с расчета мощности.

От этой “печки” и стоит плясать дальше. А то купите “на глазок”, и будете потом писать вот такие отзывы на ютубе.

Чтобы наглядно прикинуть и понять какой тепловой мощности потребуется пушка, можно воспользоваться следующей таблицей:

При выборе именно такой мощности, всего за 1 час тепловой агрегат способен будет поднять температуру сразу на 15 градусов. Конечно, если у вас все нормально с теплоизоляцией.

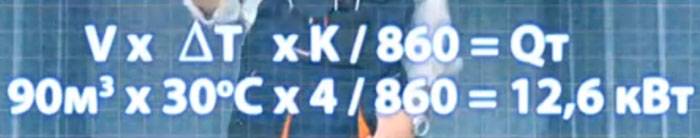

Можно все это дело рассчитать и более точно по следующей формуле:

V
объем помещения в м3

T
разница температур воздуха на улице и той температуры, которую необходимо создать внутри, градусы С

K
коэфф. тепловых потерь здания

860
цифра для перевода килокалорий/час в квт/час

Коэфф. тепловых потерь выбирайте исходя из конструкции вашего здания.

К=3,0-4,0 – для зданий без теплоизоляции

К=2,0-2,9 – небольшая теплоизоляция есть (стены в один кирпич, простая крыша и обычный стеклопакет)

К=1,0-1,9 – здание средней теплоизолированности (стены в 2 кирпича, крыша со стандартной кровлей)

К=0,6-0,9 – высокая теплоизоляция (стены и крыша с двойной теплоизоляцией, двойной стеклопакет)

Для примера возьмем металлический гараж объемом 90м3 без какой-либо теплоизоляции. Разница температур 30 градусов. То есть, когда на улице -10С, вы хотите чтобы внутри было +20С.

Подставляя данные в формулу получаем, что для обогрева такого гаража, вам потребуется пушка мощностью не менее 12квт. Если у вас есть 3 фазы, то можно подумать в сторону электрического варианта.

Если в гараж приходит только фаза-ноль или вообще нет постоянного света, то вам прямая дорога за дизельной или газовой моделью.

Только после данных  расчетов не покупайте пушки с большим запасом, даже если позволяют средства.

Согласно инструкции, у каждого такого агрегата есть минимальный объем отапливаемого помещения. Если он у вас явно меньше, будут проблемы с шумом, быстрым сжиганием кислорода, головокружением и т.д.

газовые

дизель-керосиновые или многотопливные

электрические

РЕСАНТА ТГП-15000

Продолжает наш ТОП – газовая тепловая пушка РЕСАНТА ТГП-15000. При мощности в 15 кВт и производительности в 400 м³/час она создает мощный поток горячего воздуха, который быстро прогреет большое помещение. При этом она довольно экономично расходует газ. За час работы сгорает не более 1,2 кг топлива. Работает такая пушка на сжиженном пропане или бутане и абсолютно безопасна в эксплуатации так как не выделяет при горении никаких вредных веществ и неприятных запахов. Благодаря этому она может эксплуатироваться как в производственных, так и жилых помещениях. Для безопасной эксплуатации устройства в ней предусмотрены защита от перегрева и угасания пламени, которые автоматически выключают пушку. Контроль пламени осуществляется при помощи биметаллического датчика, а за зажигание отвечает надежный пьезоэлектрический элемент.

Также стоит отметить, что РЕСАНТА ТГП-15000 весит чуть более 4 кг, имеет компактные размеры и ручку, что обеспечивает удобство при ее перемещении. А еще, у этой газовой пушки имеется режим вентиляции без нагрева. Достаточно будет отсоединить газовый шланг и включить вентилятор пушки без поджига пламени, чтобы обеспечить быструю и качественную вентиляцию в помещении.

  • Расход топлива: 1.17 кг/ч.
  • Тепловая мощность: 15 кВт.
  • Производительность: 400 м.куб/ч.
  • Автоотключение.
  • Пьезорозжиг.
  • Контроль пламени.
  • Вес: 4.2 кг.

Как работает?

Вентилятор приводится в действие мотором, что позволяет засасывать воздух внутрь пушки. Корпус камеры охлаждается воздухом, который поступает к вентилятору, при прохождении через горелку он становится более теплым и поступает назад в помещение. Внутри расположена газовая горелка, которая в большинстве случаев поджигается с помощью пьезо-элемента.

По достижению установленной пользователем температуры вентилятор отключается, происходит замедление подачи газа (опция). После того, как температура снова понизится, горелка включается повторно. Автономная работа обеспечивается при подключении пушки к газовому баллону, для чего в комплекте есть редуктор и шланги.

Как выбрать

После того как вы определились с типом энергоносителя, на котором будет работать тепловая пушка, надо еще решить насчет мощности. Для начала надо знать насколько вам надо будет поднимать температуру и как быстро вы хотите это проделывать. Дальше по таблице смотрим, какой мощности экземпляр вам обеспечит желаемый режим. В таблице указаны данные для повышения температуры в течение часа. Если хотите ускорить процесс, придется удвоить мощность. После этого стоит просмотреть предложения, прикинуть цены. Если все устраивает — отлично. Нет — придется корректировать желания.

Таблица подбора мощностей в зависимости от скорости нагрева и дельты температур

Например, посчитаем какой мощности агрегат нужен, чтобы нагреть зимой гараж площадью 12 кв.м и высотой 2,5 м. Самые низкие температуры для посещения гаража порядка — 18°C, прогреть желательно до +15°C хотя бы за полчаса. Итак, расчет:

  • Дельта температур — 32°C, объем 12*2,5= 30 кубов, значит, нам нужна первая строка.
  • Так как в таблице указана тепловая мощность для нагрева на 15°C, мощность удваиваем. Получается нам надо 6 кВт. Но это для нагрева за 1 час.
  • Чтобы можно было прогреть за 30 минут, мощность еще раз удваиваем. Получается, что нам нужна тепловая пушка на 12 кВт.

В реалии же можно брать в диапазоне от 10 до 15 кВт, с учетом утепления. Если утепления нет совсем, лучше взять более мощную или придется ждать больше времени. Вообще, тепловые пушки для обогрева помещений берут обычно от 8 до 15 кВт мощности. Более производительные для бытовых целей просто не нужны.

На что обратить внимание

Если вы решили, какие тепловые пушки для обогрева помещений вас устраивают больше, стоит задуматься о том, какие свойства или дополнительные функции будут полезны. Некоторые — контроль наличия пламени и отключение при изменении положения — должны быть обязательно. Остальные — по выбору.  Мы опишем возможные варианты, вы выберете, которые актуальны для вас.

  • Тип розжига. Есть пьезорозжиг, есть ручной. Самый оптимальный — пьезо. Не слишком повышает цену, удобен, надежен, легко проверить, отрегулировать.
  • Термостат и автоотключение. На термостате выставляете желаемую температуру нагрева воздуха в помещении. При достижении этого значения происходит автоматическое отключение. После того как температура упала на несколько градусов, оборудование снова включается. Это полезная опция, которая сокращает расходы энергоносителей, повышает уровень комфорта. Вот только цена повышается тоже. Но если вы ищете тепловые пушки для обогрева помещений жилого назначения или для помещений, в которых вы находитесь продолжительное время, эти составляющие обязательны.

  • Защита от перегрева. В зависимости от типа теплоносителя отслеживаются различные параметры. В газовых и дизельных моделях контролируется температура внутри корпуса. В электрических может контролироваться нагрев самого корпуса, реже — спирали или ТЭНа. В любом случае, при достижении порогового значения работа прекращается. Это хорошо с точки зрения безопасности и помогает не допустить перегорания прибора или порчи каких-то его составляющих.
  • Емкость топливного бака — важный параметр для тепловых пушек работающих на жидком топливе. С одной стороны, чем больше бак, тем дольше может работать агрегат. С другой — больше габариты и вес. Так что ищем разумный компромисс.
  • Антикоррозионное покрытие и теплоизоляция корпуса. Теплоизоляция желательна чтобы не обжечься при контакте с работающим оборудованием.
  • Световая индикация работы, уровня топлива (в дизельных и многотопливных), температуры. Очень полезные опции, которые практически не влияют на стоимость. Зато они позволяют контролировать работоспособность устройства.

Так как все тепловые пушки требуют подключения к 220 В, надо обратить внимание на длину сетевого шнура. Для газовых моделей важен еще такой параметр, как длина газового шланга. Для удобного перемещения топливных моделей желательны колеса, не помешает ручка

Это те мелочи, которые делают эксплуатацию более комфортной, и, выбирая тепловые пушки для обогрева помещений, не забудьте и про них

Для удобного перемещения топливных моделей желательны колеса, не помешает ручка. Это те мелочи, которые делают эксплуатацию более комфортной, и, выбирая тепловые пушки для обогрева помещений, не забудьте и про них.

Критерий № 2: мощность оборудования

Расход топлива, электроэнергии и скорость обогрева пространства напрямую будут зависеть от такого ключевого параметра, как мощность установки. Чтобы грамотно выбрать газовую тепловую пушку для гаража, частного дома или склада, необходимо оценить площадь помещения, которую требуется обогревать. Очевидно, что газопушки небольшой мощности не справятся с отапливанием больших помещений. И наоборот – обладателям маленьких комнат нет необходимости переплачивать за мощный премиальный агрегат. Эксперты “Садового помощника” рекомендуют при подсчете мощности ориентироваться на такой принцип: на каждый 10 м2 помещения требуется от 0,8 до 1,4 кВт обогревательного прибора.

Herz G10

Технические характеристики:

  • тепловая мощность – 10 000 Вт;
  • тип топлива – пропан-бутан;
  • доступные к регулировке температуры – от +5 °С до +55 °С;
  • скорость воздушного потока – 300 м/час;
  • мощность вентилятора – 30 Вт;
  • расход топлива – 0,85 кг/час;
  • встроенные опции – защита от перегрева, цифровой дисплей, термостат, автоподжиг;
  • вес – 5,34 кг.

Цена аппарата: 4 000 ₽.

Легкий и компактный калорифер выступит отличной альтернативой стационарной отопительной системе и не займет много места. Несмотря на малые габариты, прибор успешно справится с прогреванием воздуха в больших помещениях, а эффект тепловой завесы будет препятствовать теплопотерям. При достижении заданных температур встроенный термостат отключит теплопушку, тем самым обеспечивая экономию пропан-бутана.

Достоинства модели:

  • достаточная мощность для поддержания тепла в помещениях разной квадратуры;
  • наличие регулятора температур, термостата и электроподжига;
  • быстрый нагрев воздуха, занимающий не более 20 минут;
  • удобство перемещения;
  • доступная цена.

Недостатки, указанные пользователями в отзывах:

короткий газовый шланг.

Master BLP 73 M

Характеристики:

  • диапазон тепловой мощности – 49 000-73 000 Вт;
  • производительность (воздухообмен) – 2300 м3/ч;
  • расход топлива – 5,02 кг/ч;
  • принцип нагрева – прямой;
  • тип управления – механический;
  • тип топлива – сжиженный газ;
  • потребляемая мощность – 218 Вт;
  • масса – 15 кг.

Стоимость модели: 30 100 ₽.

Не знаете, какую газовую тепловую пушку выбрать для обогрева большого складского помещения, производственного цеха, стройплощадки или мастерской? Под ваши нужды идеально подойдет модель от компании Master, мощность которой составляет рекордные 73 кВт. Устройство поможет быстро организовать портативную систему обогрева высокой надежности, а также станет верным помощником мастерам по монтажу натяжных потолков.

Плюсы аппарата:

  • высокая мощность;
  • возможность подключения комнатного термостата;
  • предохранительный клапан, перекрывающий подачу газа в случае утечки;
  • газовый шланг и регулятор в комплекте;
  • прочный корпус с большим сроком службы;
  • возможность контролировать мощность.

Минусы:

  • ощутимые затраты на топливо;
  • относительно высокая стоимость.

Как сделать газовую пушку своими руками — пошаговая инструкция

Зная принцип работы самой простой газовой пушки можно понять, что сделать такую же конструкию в домашних условиях самостоятельно – не составит проблем. Главное – подобрать комплектующие. В качестве корпуса можно использовать либо кусок оцинкованной снаружи трубы, диаметром от 100 мм (рекомендуется – 200 мм), а в качестве горелки подойдет любой примус (желательно – с регулировкой интенсивности подачи топлива на конфорку). Все это можно приобрести в магазине строительных или бытовых товаров.

Пример конструкции простой газовой пушки, которую можно сделать своими руками

Ещё один нюанс – это принудительная конвекция. При мощном газовом потоке устанавливать систему, которая самостоятельно будет выдувать прогреваемый воздух – не обязательно. Главное – использовать трубу не с запаянными концами, ведь в этом случае воздушный поток создается автоматически (из-за разницы температур воздуха на концах цилиндра).

Если же конвекция все же необходима, то с задней части трубы попросту устанавливается обычный бытовой вентилятор. Главное – отрегулировать частоту вращения лопастей таким образом, чтобы создаваемый воздушный поток не приводил к гашению горелки. Как правило, 200 – 300 оборотов в минуту достаточно.

Емкость из алюминия в качестве газовой пушки. Преимущество такой конструкции — высокий коэффициент теплоотдачи. Но долговечность такого варианта — спорная

Итого, для создания газовой пушки своими руками необходимо:

Шаг 1. Выбрать подходящий корпус. В идеале – стальная труба диаметром в 200 мм и длинной не менее 80 сантиметров.

Определяемся с корпусом для пушки

Шаг 2. В верхней части трубы приготовить отверстие под установку сопла с горелкой. Можно его выполнить с помощью ступенчатого сверла. Стандартный вход под сопло – порядка 25 мм (тогда можно и водопроводный кран поставить, но рекомендуется именно газовый – конструктивно они отличаются).

Монтируем отверстие под подачу газа

Шаг 3. Смонтировать горелку. Закрепляется все это на шайбе или муфте, затягивающейся снаружи трубы. Под все крепления обязательно добавляется огнеупорный герметик (автомобильный, тот, что применяется при монтаже прокладок в блоке цилиндров), чтобы избежать утечки газа и обратной тяги в камере сгорания.

Устанавливаем горелку

Шаг 4. При необходимости – смонтировать сзади трубы вентилятор. Не обязательно все делать герметичным, главное – создать направленный воздушный поток.

Вентилятор поспособствует более направленному тепловому потоку

Шаг 5. Подключить получившуюся пушку к источнику газа (пропан или метан – зависит от типа установленной горелки) и провести тестовый запуск. Автоподжога в такой системе, конечно же, не предусмотрено, так что горелку потребуется запускать вручную.

Подключив баллон с газон, производим тестовый запуск

При тестовом запуске самое главное – это убедиться в отсутствии утечки газа (перепроверить все соединения), а также в нормальном нагреве горелки (она не должна перегреваться, покрываться копотью или становиться красной).

Тестовый запуск и проверку работоспособности проводят на улице, а не в закрытом помещении. Но следует помнить, что подобные устройства – весьма опасны, поэтому без должного опыта пытаться их сделать самостоятельно – не лучшее решение. И при работе с ними рядом обязательно должен кто-то находиться, чтобы в случае возникновения какой-либо поломки немедленно отключить устройство.

Kroll P 10, обойдется дорого, но техника данного производителя очень надежна

Использовать самостоятельно изготовленные тепловые пушки именно для обогрева не следует. Они лучше подходят для быстрой просушки помещения или же для тепловой обработки поверхностей (например, для борьбы с плесенью и грибком).

В промышленных пушках в реле устанавливается фотоэлемент. Именно благодаря ему при отсутствии внутри камеры сгорания огня подача газа тоже отключается. Самостоятельно такое реле сделать тоже не составит проблем

Виды тепловых пушек

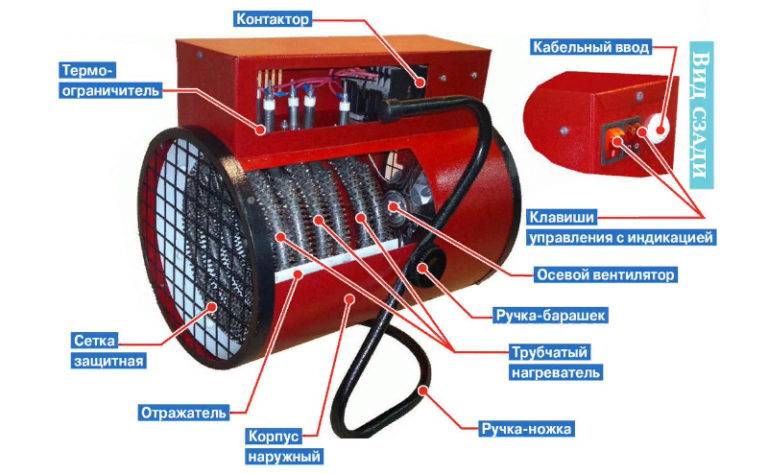

Электрические тепловые пушки

Тепловая пушка, основным ресурсом которой является электрический ток, по принципу работы похожа на обычный фен для волос. Нагревающий элемент, в большинстве случаев ТЭН, и размеры аппарата несколько больше, чем у бытового фена. Электрическая тепловая пушка для гаража, питается от стандартной однофазной сети, однако пушка мощностью пять киловатт и выше подключается к трехфазной сети. В приборе присутствует реле температуры, которое осуществляет управление устройством, отключая его, если температура в гараже достигла необходимой отметки, и наоборот. Прежде чем приобрести данный обогреватель, нужно убедиться в том, что электрическая проводка в гараже, сможет выдержать потребляемую нагрузку.

Электрическая тепловая пушка

Плюсы электрической пушки:

  • Относительно маленькие размеры устройства;
  • Низкий уровень шума при работе;
  • Отсутствие открытого огня.

Минусы пушки данного вида:

  • Высокая стоимость электроэнергии;
  • Потребность в силовой или качественной проводке в гараже.

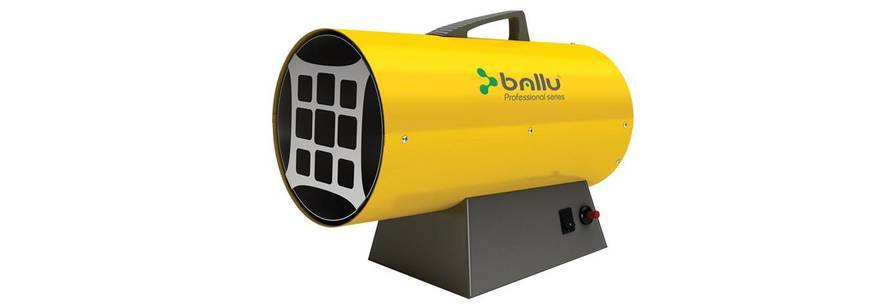

Газовые тепловые пушки.

Газовая тепло пушка, как видно из названия, работает на сжиженном газу пропан-бутан. Использование такого обогревателя предусматривает наличие газового баллона любого объема. Принцип работы, заключается в том, что внутри цилиндрической трубы пушки, установлена газовая горелка, которая воспламеняет газ и нагревает воздух. Мощный вентилятор, позволяет максимально быстро распространить горячий воздух, по гаражу. Эти обогреватели имеют пьеза элемент для легкого розжига. Все газовые пушки относятся к обогревателям прямого сгорания, и не имеют возможности отводить отработанные газы из помещения. Хотя пушки данного вида, экономично потребляют газ и выделяют не так много продуктов сгорания, все же необходимо позаботиться о вентиляции в гараже. Для вентиляции можно время от времени проветривать помещение, но в этом случае с отработанными газами из гаража будет уходить и тепло.

Газовая тепловая пушка

Интересно: Работая на мощности 10−15 киловатт, за 60 минут газовая тепловая пушка израсходует пол литра газа.

Преимущества газовых тепловых пушек:

  • Экономичное потребление газа;
  • Благодаря небольшой массе, легко транспортировать в другие помещения;
  • Компактные размеры позволят поставить в любом месте;
  • Высокая производительность, поможет быстро нагреть гараж;
  • Наличие датчика концентрации углекислого газа.

Огорчающие нюансы эксплуатации:

  • Необходимо наличие газового баллона;
  • Нужна качественная работа вентиляции;
  • Шум при работе;
  • Наличие пламени, не позволяет оставлять устройство без присмотра.

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

  • труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
  • труба такой же длины, но диаметром 80 мм для камеры сгорания;
  • труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
  • газовая горелка, оснащеная пьезоподжигом;
  • любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

  1. С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
  2. Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
  3. Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
  4. Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Модель «Калибр ТПГ-10»

Компактный, легкий и в то же время производительный по меркам своего класса генератор тепла, стоимость которого составляет 3-3,5 тыс. руб. Бюджетное решение, широко применяемое как в домашних хозяйствах, так и в обслуживании небольших автосервисов и складских помещений. Мощностный потенциал составляет 10 кВт, однако расход нагретого воздуха может достигать 500 м3/ч. То есть в соотношении затрачиваемой энергии и производительности это очень выгодная тепловая газовая пушка. Отзывы к тому же подчеркивают плюс широкой комплектации, в которую помимо обычной кабельной фурнитуры входят газовый шланг и редуктор.

Владельцы агрегата, впрочем, высказывают неоднозначные суждения. К безусловным достоинствам разработки они относят скромные габариты и, как следствие, удобство в обращении. Также отмечается энергоэффективность, минимальные объемы выбросов (за счет этого расширяются возможности применения техники в помещениях) и высокая скорость достижения требуемых показателей температуры. Но есть и серьезная критика данной разработки фирмы «Калибр». Отзывы о газовой тепловой пушке этой версии отмечают ее высокую чувствительность к внешним условиям эксплуатации. Особенно это проявляется в мороз, когда возникают проблемы и с розжигом, и с элементарной технической подстройкой функциональных элементов.

На какие характеристики обратить внимание при выборе тепловой пушки

Верно подобранный вид «пушки» — это только половина дела. Нужно еще определиться с мощностью, силой потока воздуха и другими параметрами. Подробнее о них читайте ниже.

Габариты и вес

Эти характеристики зависит от вида пушки, её конструкции и мощности. Модели до 20 кг используются в жилых помещениях. Массивные устройства рассчитаны на прогрев складов, павильонов и других объектов площадью в сотни метров.

Тип пушки

Вес, кг
Степень мобильности
Электрическая
От 2 до 40 кг
Даже во время работы их можно переносить, чтобы точечно подогреть нужную зону. Предусмотрены ручки для переноса, как у NEO TOOLS 90-071

Газовые
От 10 до 60 кг
Чтобы перенести девайс, придется отключать его от источника подачи газа

В агрегатах подключенным к газовому баллону отключение занимает 10-15 минут, девайсы, питающиеся от центральной магистрали, требуют особой осторожности
Жидкотопливные
От 50 кг
Из-за наличия камеры сгорания и топливного бака, эти агрегаты сами по себе тяжелые. А после заполнения бака вес возрастает, что не способствует переносам.
Пушки прямого нагрева и вовсе не мобильны — им нужно быть подключенными к стационарному дымоходу

 Тип топлива

Тепловые пушки питаются из трех источников.

Газом

Потребляют природный или сжиженный газ. Самый бюджетный, но при этом опасный способ.

Жидким топливом

Расходуют дизтопливо или керосин. Пожароопасны, выделяют зловонные выхлопы.

Электрикой

Достаточно сети с нужным напряжением и хорошей проводки. Электропушкам до 5 кВт (таким, как NEO TOOLS 90-062 на 2 кВт) достаточно обычной сети в 220 В, а вот «дуйкам» посильнее нужны целых 380 В.

При выборе пушек, работающих на газу и жидком топливе, желательно обращать внимание на расход топлива. Именно от него зависит, насколько часто следует пополнять бак

К слову: Бризер, кондиционер или рекуператор — что лучше выбрать: 3 ключевых характеристики

Поток воздуха

Этот параметр актуален ко всем пушкам, кроме инфракрасной (она не перегоняет воздух). В расчет берется объем горячего воздуха, который создает пушка за 1 час. Именно по этому параметру и оценивается скорость прогрева. Чтобы понять, как быстро прогреет пушка помещение, нужно знать кубометраж комнаты и скорость прогрева. Затем разделить первый показатель на второй.

Инструкция к поиску решения — в таблице.

ДействиеФормулаРезультат
Узнать кубометраж — умножить площадь комнаты на высоту40 м2 х 3 м120 м3
Узнать время прогрева — разделив кубометраж на «показатель прогрева», если, например, тепловая пушка с потоком воздуха в 400 куб.м/час120 / 4000,3 (часов)
Перевести полученный результат в минуты, а потом в дробь Чтобы узнать, сколько будет 0,3 часов — нужно перевести это число в дробь. Числитель и будет минутой. То есть, 60 разделить на 0,320 минут

Выходит, что для обогрева 40 м2 хватит 20 минут.

Мощность

Чем больше тепловая мощность, тем быстрее прогреется комната. Это утверждение применимо к электрическим моделями. В остальных аппаратах мощность зависит от топлива и КПД от его сгорания.

Вид тепловой пушкиМаксимальный показатель тепловой мощности, кВт
Жидкотопливные (дизель, керосин, смесь)200-250
Газовые100-160
Электрические50-100
Инфракрасные100

 Минимальное значение тепловой мощности может доходить до 1 кВт. Оно используется для точечных работ или прогрева небольших помещений.

Для расчета мощности учитывается объем комнаты, разница между температурой воздуха внутри и вне помещения и коэффициент термоизоляции здания.

Мощность определяется по формуле:

Q = k x V x ΔT

  • Q –тепловая мощность (в ккал/ч);
  • k – показатель термоизоляции;
  • V – объем помещения (в кубометрах);
  • ΔT – разница температуры воздуха внутри и снаружи (в Цельсиях).

Чтобы перевести килокалории в привычные киловатты, нужно число разделить на 860, потому что 1 кВт = 860 ккал/ч.

Для закрепления полученных знаний, используем пример. Нужно отопить металлический гараж на 35 кв.м с высотой в 4 метра. Желаемая температура — +20°,температура снаружи -10°С.

V = 35 x 4 = 140 м3
ΔT = 20 – (-10) = 30 °С
K ~ 3.5
Q = 3.5 х 140 х 30 = 14 700 ккал/ч = 17,09 кВт

Для такого гаража понадобится пушка на 17-18 кВт. Если нужно взять модель «с запасом» на холода, искомая мощность возрастет к 22-25 кВт.

Советы, описанные в тексте, нацелены помочь выбрать тепловую пушку — газовую, дизельную или электрическую. И хоть у каждой ситуации разные запросы, общее правило одно — нужно брать «с запасом», чтоб не мерзнуть в лютую стынь.

Познавательная статья: Детальный гайд в 7 пунктах, что это такое – прецизионный кондиционер и о принципах его работы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
