Газовый редуктор для газгольдера: особенности устройства и меры по уходу

Особенности использования композитных газовых баллонов

Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.

  • Вес. Легче стального почти вдвое.
  • Удобство обращения. Есть удобные ручки.
  • Прозрачность. Уровень заполнения можно легко увидеть.
  • Удобство хранения. Можно ставить один на другой и штабелировать.
  • Срок службы. Срок службы практически неограничен.
  • Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.

Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту — можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор. Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

  • металлический или полимерный корпус;
  • присоединительный патрубок с накидной гайкой;
  • рабочий патрубок с резьбой;
  • фильтрующий узел;
  • две камеры, между которыми расположена мембрана;
  • клапан с седлом на штоке;
  • две пружины – задающая и возвратная;
  • манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

  • выполнять сварочные работы вблизи действующего газового оборудования;
  • проверять герметичность открытым огнем – зажигалкой или спичкой;
  • отогревать замерзшую арматуру открытым огнем;
  • устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
  • использовать манометры с неподходящими техническими характеристиками;
  • применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

  1. Корпуса.
  2. Толкателя.
  3. Клапанного седла.
  4. Редуцирующей пружины.
  5. Мембраны.
  6. Понижающего клапана.
  7. Присоединительного ниппеля.
  8. Входного штуцера.
  9. Задающей пружины.
  10. Сетчатого фильтра.
  11. Манометра.
  12. Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

  • Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
  • Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
  • Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Что такое газовый редуктор или регулятор давления, или просто редуктор?

Под всеми перечисленными выше терминами мы понимаем техническое устройство для понижения давления газа на выходе из какой-либо ёмкости (например, из баллона или газовой магистрали) до рабочего и для автоматического поддержания этого давления постоянным независимо от изменения давления газа в баллоне или магистрали. Точность его регулирования, стабильность работы и область применения определяют его конструкцию, используемые при изготовлении материалы и, в конечном итоге, стоимость. Сегодня редукторы применяются практически во всех аспектах нашей повседневной жизни — от самого простого на бытовом газовом баллоне и до сложных высокоточных устройств, используемых в медицине и лабораториях. Сегодня мы хотим поговорить о достаточно распространенных регуляторах давления, применяемых в процессах сварки и резки — редукторах для газопламенной обработки. Согласно ГОСТ 13861-89, редукторы для газопламенной обработки классифицируются:

  • По принципу действия: на редукторы прямого и обратного действия;
  • По назначению и месту установки: баллонные, рамповые, сетевые;
  • По рабочему газу: для горючих или для негорючих газов;
  • По числу ступеней редуцирования и способу задания рабочего давления: одноступенчатые и двухступенчатые;

Редукторы отличаются друг от друга присоединительными устройствами для их крепления к баллону или газовой магистрали. Редукторы, за исключением ацетиленовых, присоединяются накидными гайками, резьба которых соответствует резьбе штуцера вентиля. Ацетиленовые редукторы крепятся к баллонам хомутом с упорным винтом. Редукторы для горючих газов (пропан, метан, водород и т.д.) имеют левую резьбу, чтобы предотвратить случайное подсоединение редуктора, работавшего с горючими газами, к кислородному баллону. Баллоны с инертными газами (гелий, азот, аргон и др.) имеют правую резьбу, как и баллоны с кислородом. Таким образом, для инертных газов , в принципе, могут использоваться и кислородные редукторы. Давайте попробуем разобраться во всем многообразии редукторов для газопламенной обработки, т.е. для процессов газовой резки и сварки на примере модельного ряда всемирно известного производителя — немецкой компании Messer.

Правила поверки редукторов газовых баллонов: сроки, требования и методика поверки

Владельцы жилья, не подключенного к магистрали с природным газом, часто в качестве источника топлива используют газгольдеры или баллоны с пропан-бутаном. Выравнивание рабочих показателей производится с помощью специальной арматуры – газовых пропановых редукторов, которые при необходимости снижают давление в баллоне и поддерживают его на заданном уровне.

Чтобы оборудование было исправным, следует знать правила поверки редукторов газовых баллонов, а также соблюдать требования к установке и эксплуатации приборов. Рассмотрим вопросы, касающиеся использования пропановых устройств, а также контроля над ними.

Газовый редукторов для газового баллона, цена и виды

Попробуем выбрать редуктор для газовых баллонов, из тех популярных видов, что пользуются наибольшим спросом среди потребителей. Заглянем на рынок газовых приборов и уточним, какая цена на газовый редуктор для баллона сложилась на конец 2017 года.

Бытовой газовый редуктор РДСГ  для стабилизации пропана

Лидирующие позиции на рынке, да и у потребителя на даче, занимает устройство РДСГ-1-1,2 «Лягушка» с резьбовым креплением. Не уступает по популярности редуктор РДСГ-2 «Балтика» с оснащением безрезьбового соединения. Оба лидера представляют простейшую конструкцию. Следствием чего, могут предложить минимально низкую стоимость.
Паспортные характеристики:
— входное давление от 0,7 до 15,7 Bar;
— выходное давление лежит в диапазоне регулировки от 30 до 32 mBar;
— вес устройства 310 г.;
— допустимая эксплуатация в диапазоне от -30 до +45 ±3 °C ;
— характеристика пропускной способности газа — 1,2 м3/час.
Купить редуктор рдсг 2-1.2 Балтика или рдсг 1-1.2 Лягушка можно до 350 рублей.

Давление на входеДавление на выходепропускная способность газа м3/часМасса гр. Цена руб.
Редуктор М7140 – 20 Bar30 mBar0,5250до 500
Редуктор N240 20 – 60 Bar18 mBar0,5 400до 2000
Редуктор БПО-52,5 МПа0,3 МПа5700до 1000
Редуктор БКО-2520 МПа0,8 МПа251200до 1200
Редуктор БКО-5020 МПа1,25 МПа501450до 1500
Редуктор БВО-8020 МПа1,25 МПа802100до 1700
Редуктор РКЗ-25020 МПа1,6 МПа2506700до 17 000
Редуктор РКЗ-50020 МПа1,6 МПа5008300до 23 000

Остается добавить, что газовый редуктор не является универсальным прибором. Каждая модель может работать только на одном определенном газовом топливе. Перед покупкой тщательно проверяйте документы и паспортные данные. У каждого редуктора есть свое назначение и одни из них рассчитаны на пропан, другие на метан , третьи на аргон и так далее. Взаимозаменяемости у них нет, так что будьте внимательны.

Соблюдение несложных правил техники безопасности сохранит вам имущество, здоровье и обеспечит устойчивую подачу газа из баллона к вашему прибору. В силу невысокой цены, на приборы бытового назначения, советуем вам отдавать предпочтение проверенным изготовителям, с репутацией надежного поставщика.

Не подключайте свое устройство “напрямую” результаты такого подключения скорее всего окажутся для вас неожиданной проблемой. С повышенным вниманием обращайтесь с баллонами внутри которых сжатый газ (закачивают его под под давлением 250 бар). Цена за «Лягушку» совсем не дорогая, чтобы на этом можно было сэкономить

Гораздо благоразумнее ей обзавестись, чем потом тратить деньги на устранение последствий катастрофы.

Предлагаем видео обзор устройства:

Переделка на другое давление

Иногда возникает необходимость получить на выходе нестандартное давление. Например, купив плиту для природного газа, я захотел переделать ее на баллонный. Обычным способом является замена форсунок и винтов малого расхода газа, но есть и другой путь – использовать редуктор на мбар 12. Такие редукторы есть в продаже, но встречаются редко и купить их сложно. Можно переделать обычный.

Скажу сразу, что не любой редуктор можно переделать на любое давление. Есть следующие ограничения. Отношение площадей мембраны и впускного отверстия, умноженное на рычаг коромысла, должно быть в полтора раза больше, чем отношение максимального входного давления и выходного. Иначе усилия, развиваемого мембраной под давлением газа, будет недостаточно, чтобы надежно закрыть входной клапан. На практике обычно бывает проще не проводить указанные расчеты, а настроить редуктор экспериментально. Все равно для проведения расчетов его нужно разобрать, чтобы измерить площади и рычаг коромысла.

Для переделки имеет смысл купить редуктор, в котором крепежные винты доступны и не залиты краской. Переделка сводится к изменению упругости пружины. Разбираем редуктор. Если давление нужно сделать меньше, чем было, то немного (на половину витка) укорачиваем пружину, если нужно большее давление, то подкладываем между корпусом редуктора и пружиной прокладку. Укладывая прокладку, проследите, чтобы не закрыть отверстие в корпусе. Собираем, проверяем давление газа на выходе. Повторяем, пока не получится нужное давление. Если после очередного укорачивания давление оказалось меньше нужного, то пружину можно немного растянуть или подложить прокладку.

Если оказалось, что давление на выходе слишком велико, даже при полном отсутствии пружины, то описанное выше соотношение не соблюдается. Выбранный редуктор переделать на нужное давление нельзя.

Когда упругость подобрана, нужно окончательно собрать редуктор, нанеся силиконовый герметик между нижней частью корпуса и мембраной.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Здравствуйте. Для бытовой газовой плиты купил резервный баллон на 27 л, заправил пропаном на 20л. Подключил его попробовать, включил горелку, и примерно через 10 – 20 секунд начинается ровное довольно громкое гудение редуктора. Со старым баллоном такого не происходило никогда. Вопрос: опасно ли это, можно ли эксплуатировать плиту? Это проблема редуктора или баллона? Читать ответ.

Здравствуйте. У меня схожий вопрос (Должен ли выходить газ из верхней камеры через отверстия в РДСГ 1-1.2.), у меня выходит при открытии вентиля баллона (такое пшик). При закрытом вентиле на баллоне пузырения не наблюдается, а вот при открытом вентиле и горящей плите – из отверстия в верхней крышке постоянно идёт пузырение. Нормально ли это? При разборке обнаружил неплотное Читать ответ.

Здравствуйте, у меня после очередной заправки баллона пропаном появилась проблема. После включения горелки примерно через минуту происходит хлопок детонацией. Пламя гаснет. Замена редуктора на новый не помогла. Подскажите, что нужно сделать. Михаил Читать ответ.

Должен ли выходить газ из верхней камеры через отверстия в РДСГ 1-1.2., у меня выходит при открытии вентиля баллона (такое пшик), и еще есть реакция на мыло: пузырек при закрытом вентиле. Какая здесь неисправность и что делать? Читать ответ.

Газовая плита. Перевод на природный / сжиженный, баллонный газ. Перест. Как перевести кухонную газовую плиту на другой газ, поменять местами горелки, за.

Система обогрева труб, чтобы не промерз зимний водопровод. Своими рука. Водопровод своими руками. Внешний, незамерзающий. Прокладка водопроводных труб з.

Почему горит розетка и вилки? Причины подгорания электрических вилок. Нередко электрические розетки и вилки могут нагреваться, плавиться и дымить. При.

Кондиционер, сплит, климатическое оборудование. Выбор, подбор, правиль. Выбор и установка кондиционера или сплит системы? Практический опыт, отзыв.

Как купить строительный уровень без брака? Выявление неисправности. Как выбрать исправный строительный уровень. В продаже очень много брака. Как не .

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

  • запорная пружина;
  • мембрана, реагирующая на давление смеси;
  • редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

  • штуцер, обеспечивающий подачу газовой смеси;
  • манометр – указывает на давление в емкости;
  • обратная пружина, перекрывающая клапан;
  • ячейка для сжиженного газа;
  • клапан – от его смещения зависит объем выходящего газа;
  • предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
  • выходной манометр – указывает на рабочее давление;
  • ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
  • регулирующий винт – он регламентирует смещение мембраны;
  • запорная пружина;
  • мембрана – гибкая пластинка, отворяющая клапан;
  • штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

  • редукторы для горючих газов – водорода, метана, пропана, смесей;
  • для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

  • Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
  • Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
  • Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
  • Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Назначение газового редуктора


Редуктор для газового баллона Газовая смесь в баллоне находился под большим давлением. Это облегчает перевозку, так как позволяет в относительно небольшой емкости перевозить большой объем голубого топлива. Однако оборудование – колонка, котел, генератор – рассчитано на низкое давление бытового газа – не более 0,3–0,6 МПа. Чтобы обеспечить такую трансформацию, необходим адаптер.

Газовый редуктор – приспособление для снижения давления газовой смести на выходе из баллона или трубы. Эта же конструкция поддерживает постоянный напор газа вне зависимости от того, как изменяется наполненность емкости.

Валера

Голос строительного гуру

Задать вопрос

Стандартное давление в баллоне со сжиженным пропан-бутаном 1,6 МПа. А в домовую сеть или к котлу смесь должна подаваться под напором в 0,6 МПа. Без специального прибора, выравнивающего давление, обойтись нельзя.

Видео описание

Подробнее об автономной газификации смотрите на видео: Если вы хотите купить мобильный газгольдер, цена его будет значительно дешевле обычного, к тому же не потребуется установка на участке.

Как рассчитать объем бака для частного дома

Больше, не значит лучше, поэтому рассчитать объем резервуара для газа нужно правильно. Это делается, исходя их технической характеристики отопительного котла, площади дома, а также количества варочных поверхностей.

Горизонтальные газгольдеры выбирается с запасом 15% от расчетных показателей потребления, а вертикальные с запасом 10%.

Правильный расчет объема бака позволяет выбрать подходящий газгольдер для частного дома, цены ведь на них в основном зависят от объема, а это значит, что вы не переплатите деньги за лишний и ненужный объем резервуара.

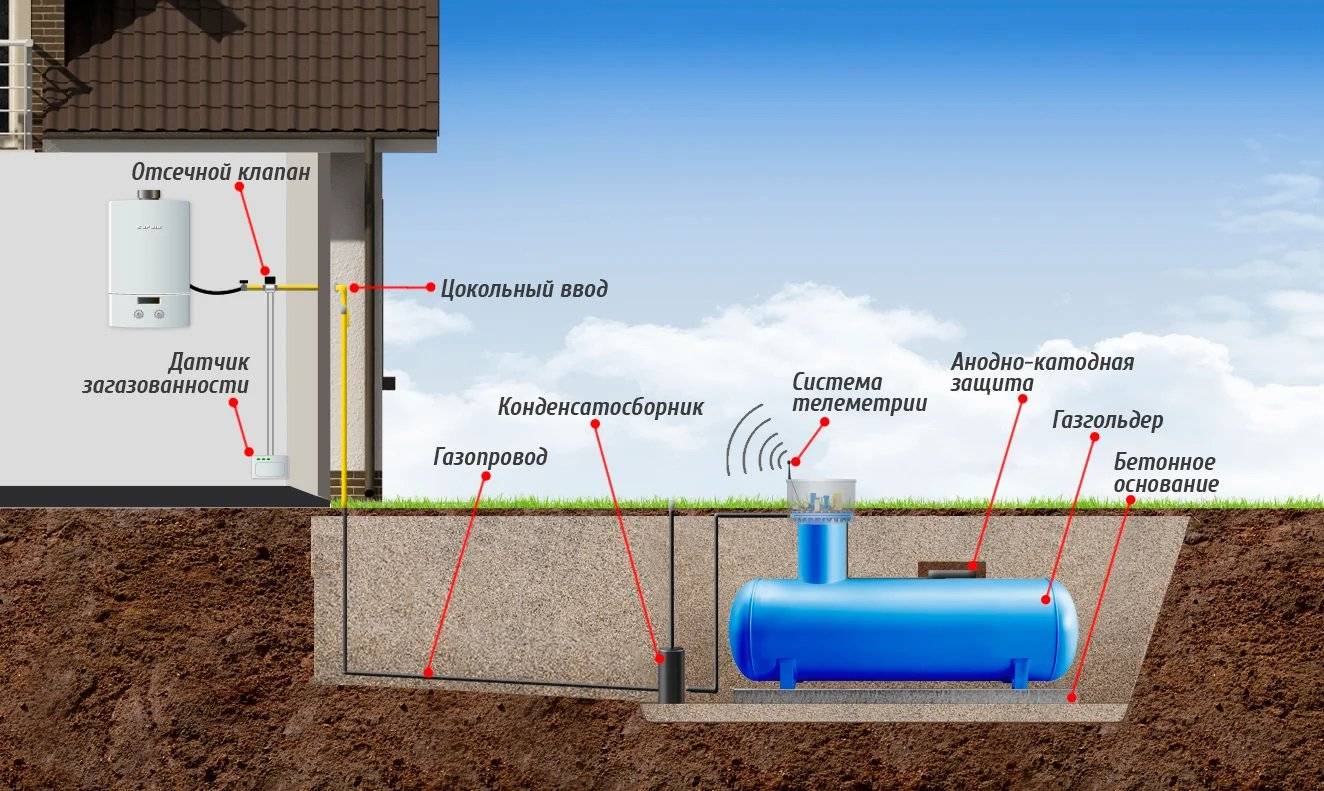

Схема установки газгольдера для отопления частного дома Источник resant.ru

Стоимость газгольдера и его установки

Выбирая газгольдеры для частного дома, цены в Московской области можно пересматривать долго, поскольку они зависят как от компании-производителя, так и от объема непосредственно резервуара. На первый взгляд все просто: чем больше резервуар, тем выше цена, но экономическая выгода от маленьких хранилищ иногда обманчива. Ведь небольшой резервуар требуется чаще заправлять, а это дополнительные расходы на доставку газа. Поэтому выбирать следует газгольдер, предварительно рассчитав нужный для отопления дома объем резервуара.

Если вы уже выбрали и купили газгольдер, стоимость установки конкретно для вас рассчитает специалист, приехавший на место проведения работ. Обычно, цены разнятся в зависимости от удаленности участка от города, где будет проводиться установка, размеров резервуара и его типа, а также длины прокладывания газопровода. Стоимость установки может разниться от 40 000 до 100 тысяч рублей. Сюда входит все (земельные и монтажные работы, железобетонная плита, комплект материалов, доставка), кроме стоимости самого газгольдера.


Установка двух газгольдеров для отопления частного дома Источник svoigaz.ru

Как выбрать модель пропанового редуктора?

Обязательными условиями для рассматриваемых устройств промышленного производства должны быть:

  1. Наличие плотно прилегающей к корпусу металлической крышки.
  2. Несмываемая маркировка, где указаны параметры давления, на которые рассчитан прибор.
  3. Универсальный присоединительный ниппель для часто употребляемых диаметров рукава (6,3 мм, 9 мм).
  4. Плотное прилегание всех уплотняющих деталей (прокладок) к соответствующим поверхностям. Обычно для проверки этого служит мыльный раствор, при нанесении которого на поверхность не должно образовываться воздушных пузырей
  5. Латунный корпус (сталь склонна к ржавчине).
  6. Удобный маховичок для перемещения регулировочного винта.
  7. Запасная прокладка (опционно может прилагаться также переходник на пропановые баллоны евростандарта, шведского или норвежского производства).
  8. Соответствие отечественным стандартам безопасности – ГОСТ 12.2.052 – 81.

В процессе выбора типоразмера пропанового редуктора учитывается также допустимый уровень внешних температур, при которых его использование не представляет опасности для окружающих. Обычно климатический класс данных устройств – УХЛ2, при котором допускается применение редуктора в диапазоне температур -25…+50°С. Для класса УХЛ (умеренный пояс) соответствующий диапазон составляет -15…+45°С. Коэффициент неравномерности передаваемого давления при этом не должен превышать ±0,15.

Важное значение для возможности применения редуктора является также и внешнее состояние устройства. Корпус пропанового редуктора не должен иметь поверхностных вмятин и царапин, не говоря уже о изменениях формы

То же касается и состояния контрольного манометра. Перед установкой в стационарное состояние манометр следует проверить на исправность путём подачи сжатого воздуха: если стрелка прибора неподвижна, редуктором пользоваться нельзя.

Приобретаемое устройство должно полностью согласовываться с техническими характеристиками агрегата, для работы которого оно предназначается. В частности, расход газа не может превышать эксплуатационные характеристики редуктора. При превышении давления на выходе у редуктора (по сравнению с номинальными показателями) автоматика управления основной техникой, как правило, выходит из строя, а сама техника отключается. Предельные значения используемого давления не должны более чем на 10% превышать допустимые значения для техники данного класса. Устройство должно обладать сертификатом соответствия по России.

Посмотрите другие полезные статьи:

Сколько стоит автономно газифицировать дом?

Представим себе ситуацию, в которой вы, уважаемый читатель уже были или будете, когда начнете искать информацию по стоимости автономной газификации …

Газгольдер на двоих с соседом — будет ли экономия?

Если вы хотите сэкономить на приобретении системы автономной газификации, то один из вариантов, это установка газгольдера на два дома. Но …

Автономная газификация котельной 70 кВт для частного дома.

В нашу компанию обратился владелец частного дома с общей отапливаемой площадью 700 м2 с просьбой посчитать стоимость перевода его дизельного …

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
