Крепеж для трубы к стене: клипсы для крепления полипропиленовых труб, как крепить трубы из полипропилена

Материалы и инструменты для монтажа

Чтобы осуществить монтаж, вам потребуется следующее:

Устройство металлопластиковых труб.

труборез или ножовка по металлу с мелкими зубьями;строительный нож;молоток;внешние и внутренние оправки;набор разводных ключей;фитинги, гайки, обжимные кольца, клипсы крепления;калибратор;плоскогубцы;дрель;дюбели, саморезы, гвозди (для крепления клипс).

К плюсам металлопластиковых труб можно причислить:

легкость монтажа;невысокую цену;способность длительной работы при высокой температуре;механическую прочность;низкий коэффициент температурного расширения;длительный срок службы (50 лет);отсутствие минеральных отложений;устойчивость к коррозии;эстетическую привлекательность.

Прячем трубы в стене пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как будут вести себя замурованные трубы; каким образом произвести монтаж. Давайте разберем все по порядку.

Можно ли установить ПП трубы в стене

Полипропилен — материал, который обладает высокими показателями стойкости к химическим веществам и коррозии. Поэтому монтаж труб в стене вполне допустим

Чтобы система коммуникации прослужила долго, важно при укладке оставлять необходимый зазор пространства для расширения трубы с горячей водой. Кроме того, сама система должна быть по возможности монолитной, с наименьшим количеством соединений. Труба по всему периметру должна быть дополнительно защищена теплоизоляцией

Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно предусмотреть в закрытой системе коммуникации возможность свободного доступа к кранам (вентилям). Обычно на это место устанавливают специальные дверцы или лючки.

Прокладка ПП труб в стене

Прокладка ПП труб в стене

Проводим монтаж труб в стене

Любые монтажные работы начинаются с нанесения разметки. Сделать ее можно с помощью простого карандаша. Далее приступайте к основной работе:

  1. С помощью болгарки (перфоратора) необходимо сделать 2 параллельно идущих углубления  в стене строго по разметке — штробы. Для работы с болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки по камню.
  2. Зубилом или перфоратором удалите материал между 2 -мя разметками, соединяя их в одну.
  3. В готовые штробы вставляется полипропиленовая конструкция. Сверху полипропиленовые трубы в штробе закрывают цементным раствором.
  4. Финишная отделка производится штукатуркой или другим строительным материалом.

Финальным действием через час после монтажа  является тестирование работы системы. Трубы необходимо заполнить водой и проследить, нет ли протечек, провисания и других неисправностей в работе водопровода. Если таковых не обнаружено — поздравляем, вы правильно совершили крепление ПП труб.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Видео

В этом видео специалист поделится своими знаниями и расскажет, как выполнить монтаж системы отопления дома своими руками:

На сегодняшний день водоснабжение производится при помощи современных материалов.

Металлопластиковый трубопровод стал очень актуальным вариантом использования этих изделий для холодного и горячего водоснабжения, а также отопления. Однако стоит знать, что, производя монтаж металлопластиковых труб своими руками, будет уместно дополнительно установить редукторы. Данный тип труб не любит перепадов давления в системе, редукторы это давление выравнивают.

Схема развода водопроводных труб.

Полипропиленовые опоры

Наиболее эстетичный вид крепления. Его нет необходимости скрывать, потому его можно спокойно размещать на видимых участках трубопровода, на разных видах материала (дерево, гипсокартон, кирпич, бетон). Это означает, что нет необходимости создавать для них специальные скрывающие конструкции или прятать. Менее заметным на общем фоне его делает окраска: для белых полипропиленовых труб существуют крепления белой расцветки, для серых – серой. Различаются клипсы тем, что существуют опоры без застёжки и с застёжкой. Второй тип необходимо использовать там, где существует большая вероятность вылета трубы из опоры: места под потолком, возле поворотов и компенсаторов.

Все виды полипропиленовых опор являются опорой подвижного крепления. Подвижное крепление подразумевает: труба в креплении может перемещаться вдоль своей собственной оси. Это особенно необходимо для линейного удлинения труб.

Полипропиленовые опоры обычно подходят для труб с относительно небольшим диаметром.

Выделяют дополнительно следующие достоинства полипропиленовых креплений:

  • Простота монтажа и демонтажа. Для установки крепления не требуется наличия громоздких и сложных инструментов: достаточно иметь под рукой саморезы и шуруповёрт, отвёртку. Даже молоток сгодится. Для демонтажа системы инструменты не нужны: трубу легко извлечь из крепления голыми руками.
  • Надёжность. Практика показывает: пластиковые трубы, закреплённые полипропиленовыми креплениями, не деформируются и не изгибаются во время эксплуатации. Разумеется, это соблюдается при условии подбора верного расстояния между креплениями.
  • Универсальность. Такие крепежи подходят для труб, через которые проходит вода как низкой, так и высокой температуры.

Данные опоры хороши тем, что способны скрепляться друг с другом по загребневым соединениям, давая возможность прокладывать несколько параллельных рядов труб. Опоры жёстко соединяются между собой, располагаясь при этом в одной плоскости.

Крепежные элементы и другие материалы

Кроме самих труб, для монтажа нужно заранее подготовить:

  1. Крепежные материалы:
    • крепежные клипсы из пластика или хомуты для полипропиленовых труб заданного диаметра;
    • дюбель-гвозди.
  1. Инструменты:
    • молоток;
    • дрель;
    • крестовая отвертка;
    • ножницы или ножик для резки труб;
    • рулетка;
    • уровень;
    • маркер.

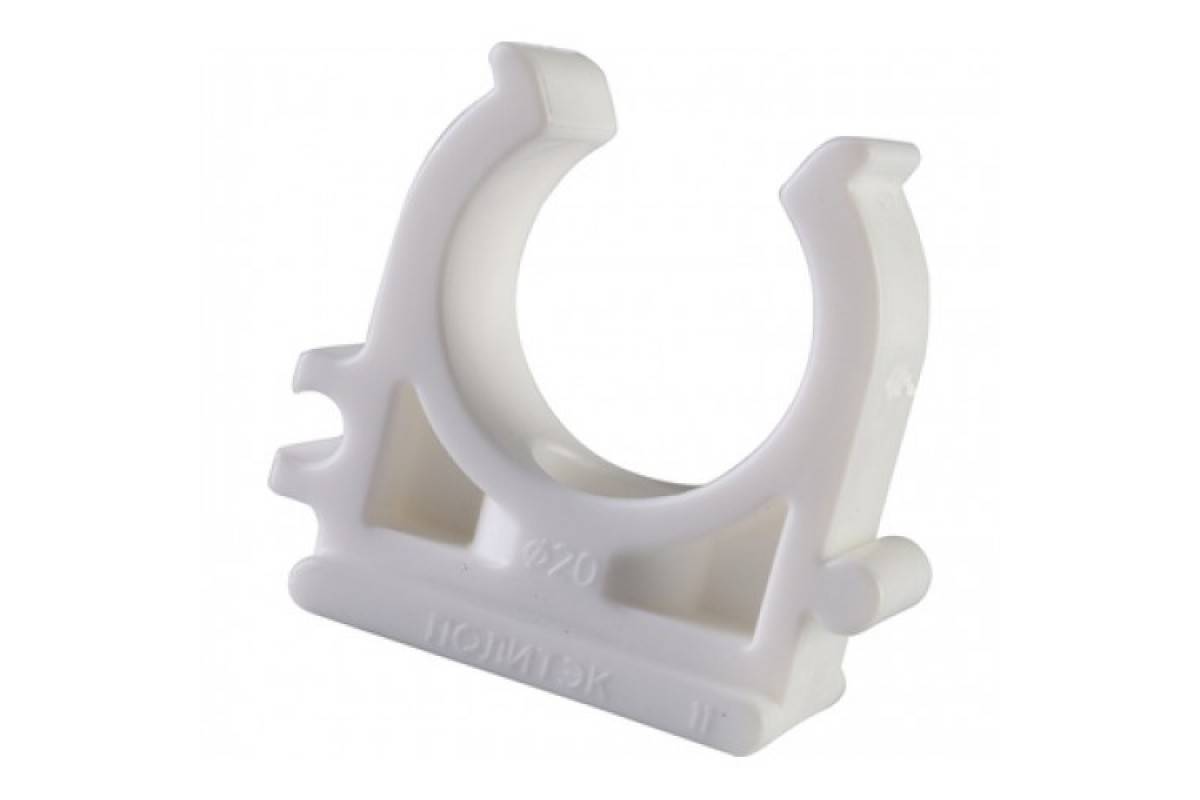

Клипсы — их значение и тонкости установки

Клипса производится из специального материала — нейлона. Он обладает такими полезными свойствами, как высокие показатели термостойкости и устойчивость при механических воздействиях

Среди технических характеристик клипсы нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок службы готовой системы коммуникаций. Одинарные клипсы и двойная клипса

Одинарные клипсы и двойная клипса

Главный вопрос, который важно не упустить – это размер шага между клипсами. Если вы установите клипсы слишком далеко друг от друга, то существует риск прогибов в местах опор. При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу

При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу.

Правильный шаг между клипсами

В каких случаях применяют хомуты

Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется производить в случаях, когда необходимо установить трубы большого диаметра с достаточно тяжелым весом. Хомуты представляют собой конструкцию с винтовой стяжкой и резиновой внутренней прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении  сильных колебаний.

Хомуты снабжены дюбелем и шпилькой. Крепление может быть выполнено из металла или пластика. При прокладке полипропиленовых труб лучше выбрать хомуты из аналогичного сырья: так вы обеспечите для всей конструкции одинаковые показатели прочности. Монтаж крепежного материала может быть жестким либо плавающим:

  • Жесткое крепление производится путем предельно плотного затягивания хомута вокруг труб. Жесткая сцепка необходима в местах ниже раструба. Благодаря жесткой фиксации исключается возможность смещения системы коммуникаций.
  • Плавающее крепление обозначает наличие зазора между трубами и хомутом. Крепление затягивают таким образом, чтобы оставить возможность свободного движения трубы. Подвижность крепежа обеспечивает возможность расширения труб при температурных скачках.

Как крепится хомут

Особенности полипропиленовых труб

Для монтирования трубопровода требуется качественный и надежный материал. Это может быть, например, нержавеющая или оцинкованная сталь. Со временем полипропилен вытеснил из строительных сфер данные виды. Основной причиной послужило сочетание полезных свойств при умеренной цене.

Подходит полипропилен для проведения горячего и холодного водоснабжения, отопления. Материал долговечен и не требует обслуживания, поэтому можно безбоязненно замуровать водопроводные трубы в стену.

Главное, чтобы их использование не превышало температурного предела 95 °C, когда материал теряет устойчивость к давлению и деформируется. В водопроводных трубах и отопительных системах жилого фонда такие трубопроводы работают при более низких температурах рабочей среды, поэтому никаких проблем возникнуть не должно.

Недостатком материала является температурное расширение, что напрямую может сказаться на целостности стены, в которую замурованы трубы. Коэффициент расширения у полипропилена довольно высок. Линейное увеличение может составлять до 10 мм на один метр трубы при температуре 70 °C, соответственно, диаметр трубы тоже незначительно увеличивается.

Чем выше температура, тем сильнее увеличивается коэффициент расширения трубы. Поэтому особого внимания заслуживает прокладка тепловых сетей, их правильный монтаж, выбор видов труб, соответствующий условиям.

Материалы изготовления

Крепления делают преимущественно из следующих материалов:

  • нержавеющая сталь;
  • алюминиевые сплавы;
  • черный металл с последующей оцинковкой или покраской.

Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.

Особенности полимерных изделий

Как известно даже из школьного курса физики, при нагреве веществ они начинают увеличиваться в объеме. Это имеет непосредственное отношение к продукции из пластмассы, а высокая температура делает ее еще и пластичной.

При монтаже трубопроводов для холодной воды можно не принимать во внимание коэффициент расширения (подробнее: «Предварительный расчет теплового расширения полипропиленовых труб»). В тоже время при обустройстве отопительной конструкции данный нюанс необходимо учитывать. Именно это обстоятельство вызывает у многих домашних умельцев сомнения относительно того, можно ли замуровать полипропиленовые трубы в стену, которые при запуске горячего трубопровода начнут удлиняться и расширяться

Именно это обстоятельство вызывает у многих домашних умельцев сомнения относительно того, можно ли замуровать полипропиленовые трубы в стену, которые при запуске горячего трубопровода начнут удлиняться и расширяться.

Отсюда возникает закономерный вопрос относительно того, не будут ли повреждены отделочные материалы, в которые утоплены элементы инженерной системы.

Специалисты уверяют, что металлическую трубную продукцию, которая расширяется незначительно, можно просто вмуровать в слой материала, а вот чтобы спрятать полипропиленовые трубы в стене, приходится полностью придерживаться технологии проведения монтажных работ (подробнее: «Виды, свойства, монтаж пропиленовых труб своими руками»). Иначе отделка помещения покроется трещинами, а плиточное покрытие вероятнее всего отпадет.

Преимущества и недостатки ПП

Преимущества ПП труб при монтаже внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой сфере.

Свойствами, которые делают эту продукцию приоритетной для сборки внутридомовых коммуникаций, являются:

  • бесшумность;
  • прочность при ударах;
  • легкость;
  • устойчивость к коррозии;
  • долговечность;
  • герметичность соединений;
  • дешевизна;
  • невосприимчивость внутренних стенок к налетам.

Но полипропиленовые трубы обладают и негативными сторонами, которые доставляют неудобства при монтаже:

  • отсутствие гибкости;
  • сильное относительное удлинение при нагреве;
  • необходимость наличия специнструмента при соединении отдельных изделий.

Специалисты, которые ежедневно проводят сборку ПП труб, давно выработали способы компенсации перечисленных недостатков, поэтому особых альтернатив полипропилену нет.

Трубы в доме – такие разные и такие мешающие

Скрыть от посторонних глаз трубы хочется не только из-за эстетической стороны вопроса. В ванной комнате и туалете эти соединения занимают массу площади, которую можно было бы высвободить для более полезных вещей. Однако нельзя просто так замуровать все трубы в доме в стены. Прежде чем решить, что можно скрыть с глаз, а что нельзя, нужно познакомиться со списком труб, которые вовсе запрещено прятать в стены:

  • Нельзя прятать трубы, которые отвечают за системы всего дома. К ним относятся трубы отопления (особенно стояки), водопроводные системы. Такие узлы являются собственностью всех жильцов, поэтому в случае аварии, ремонта или замены водостоков придется за свои средства вскрывать стены и предоставить работникам доступ к трубам;
  • Места стыков труб тоже не рекомендуется наглухо прятать – чисто по рациональным причинам. Если образуется какиа-либо протечка, обнаружить ее будет невозможно. А протечка может быть только на стыке;

Запрещают прятать в стены и трубы из металла – они провоцируют появление коррозии.

Обычно при капительном ремонте в квартире стараются заменить все «родные» трубы на пластиковые. Трубы из ПВХ более пластичны для работы, не разрушают сами себя и могут объединяться в любую конструкцию.

Если все же принято решение спрятать в стене разрешенные трубы или даже стояк отопления, можно воспользоваться только 2 способами – штроблением стены или созданием фальш-стены

При выборе первого варианта важно доверить работу опытному мастеру. Здесь дело касается не только умелого штробления стены, но и создания качественной разметки, проверкой стены на наличие проводки, грамотное распределение труб

Нужно запомнить только одно – если в общих коммуникациях появятся проблемы или будет происходить плановая замена труб, все работы по демонтажу спрятанных труб будут оплачиваться только владельцем квартиры. Поэтому иногда мероприятия по скрытию стен нецелесообразны.

Как спрятать трубу в стену

Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью

Однако и здесь имеются моменты, на которые следует обратить внимание:

  • во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
  • во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
  • в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям. То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.

Материалы и инструменты, которые понадобятся для укладки стояка в штробу:

  1. пластиковая водопроводная труба определенного диаметра;
  2. пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
  3. специальный паяльник для сварки полипропилена с комплектом насадок;

  4. перфоратор;
  5. «болгарка»;
  6. измерительный инструмент;
  7. шпатель, штукатурный раствор.

Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.

Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой. Они также применяются и при соединении пластмассовой трубы с металлической.

Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.

Прокладка труб за каркасом стены

По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

  • ножницы для резки;
  • шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
  • сварочный аппарат с температурой до 260 °C;
  • штроборез либо болгарка для вырезания полости в стене;
  • зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

  1. Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
  2. Перфоратором или зубилом удаляется бетон между прорезями.
  3. Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
  4. Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
  5. Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

Скрытая протяжка

Прокладка труб отопления в стене является достаточно популярной практикой. Такое обосновано тем, что отопительные коммуникации очень портят интерьерное помещения. В этом заключается их большой минус. Они тянутся вдоль стенок, бросаются в глаза, и привлекательности в общий дизайн не добавляют. По этим причинам многие хотят их спрятать.

Прокладка отопления может быть осуществлена разными способами, но самый распространенный из них это монтаж в стене. С первого взгляда, – это очень удачное решение, труба полностью спрятана, общий вид комнаты намного улучшился, но все ли так просто на самом деле, и каковы плюсы этого решения?

Часто при прокладке обогревательной сети в стенах места стыков теряют герметизацию. Как следствие – образуются течи. На спрятанном трубопроводе увидеть такие места невозможно, и выявить дефекты можно только по датчику давления воды.

Таким прибором оснащают все современные обогревательные приборы. При определении утечки, нужно установить место аварии, и произвести ремонт.

Если, взвесив все плюсы и минусы, и принято решение выполнять прокладку обогревательной магистрали в стене, то поверхностное покрытие необходимо оформлять таким образом, чтобы доступ к возможным аварийным зонам был свободным.

По этим причинам, облицовку делают из пластиковых панелей, вагонки, гипсокартона, и т.п. Минусы разного декоративного оштукатуривания состоит в том, что в случае аварии стенку придется демонтировать, а это не только физические, но и финансовые затраты.

Также следует учесть еще один нюанс. Минус пластиковой системы – это линейное увеличение во время нагревания

При монтаже этот минус необходимо принять во внимание

Виды крепежей для пластиковых труб

Наиболее распространенные строительные элементы, предназначенные для крепления пластиковых труб, делятся на зажимы (клипсы) и кольцевые скобы (хомуты).

Крепления для труб бывают пластиковыми и металлическими

Клипсы производятся при помощи специальной техники с обязательным добавлением искусственных волокон нейлона. Благодаря этому синтетическому веществу держатель изделий из ПВХ приобретает такие свойства:

  • высокую степень стойкости к колебаниям показателей температуры;
  • повышенный уровень прочности и сопротивления воздействию механических нагрузок;
  • легкость и низкая себестоимость;
  • простоту и понятность процесса установки.

Крепление в виде кольцевой скобы рационально, если элементы коммуникаций из ПВХ имеют большой диаметр, а также, если трубопровод предназначен для транспортирования тяжелых веществ. Такой держатель характеризуется более высоким уровнем надежности, чем пластиковые клипсы для труб.

Конструктивно крепление выполнено в виде приспособления в форме скобы, работающего после затяжки и имеющего винтовой механизм. Внутреннее резиновое кольцо обеспечивает надежную защиту от воздействия вибраций при перемещении тяжелых и объемных масс. Если в системе появляются колебательные движения, то держатель надежно фиксирует трубы в исходном положении.

Как стыкуются металлопластиковые и полипропиленовые трубы

Существует только один способ монтажа труб, выполненных из разных материалов. Это резьбовой монтаж, поскольку пайку и склеивание изделий здесь невозможно использовать.

Это объясняется тем, что место стыковки должно обладать не только герметичностью, но и способностью испытывать высокие динамические нагрузки (разность предельных давлений).

Быстрый монтаж труб из различных материаловИсточник glawtruba.ru

Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подобрать нужные детали:

  1. Металлопластиковые изделия оснащаются специальными наконечниками.
  2. Полипропиленовые секции, в свою очередь, оборудуются муфтой, на которую нанесена резьба.

Штробление кирпичных стен перфоратором

Перфоратор является универсальным строительным инструментом, с помощью которого можно сверлить дыры и выбивать твердые материалы – благодаря данным свойствам инструментом можно довольно эффективно выбить каналы для труб водопровода или отопления. Порядок работ при этом следующий:

  1. Победитовым сверлом по бетону диаметром 8 или 10 мм. в режиме перфорации проделывает ряд отверстий необходимой глубины по всей длине двух линий, шаг можно выбирать произвольно, но чем меньше расстояние между дырами, тем качественнее будут края штробы.
  2. Далее вставляют в перфоратор лопатообразную насадку, переключив его на ударный режим, и производят сбивку кирпича между просверленными канавками, контролируя глубину отрезком трубы.
  3. По завершении работ штробу очищают от пыли и постороннего мусора, для этого можно воспользоваться бытовым пылесосом.

Рис. 8 Углошифовальная машина с двумя дисками

Другой способ закрыть трубы

Решением проблемы может оказаться фальш-стена. В любой момент можно проверить, в каком состоянии коммуникации. К тому же можно сделать подоконники еще шире, что позволит поставить туда цветы или организовать рабочее место. Это намного выйдет чем, если штробитьстены. Да и времени уйдет меньше на работу.

Стоит добавить, что такая альтернатива позволяет изолировать металлопластиковые трубы и эстетика интерьера при этом не пострадает.

Необходимо добавить, что как прятать трубопровод зависит от самого хозяина. Но прежде необходимо взвесить за и против, чтобы предусмотреть все проблемы, которые могут возникнуть при работе.

AlinaАвтор статьи

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
