Современный канализационный колодец: варианты устройства и нюансы монтажа

Устройство фильтрационного колодца: функции, схема, устройство

Колодец, предназначенный для фильтрации сточных вод, устанавливается в системе канализации после септика.

Его задача состоит в том, чтобы принять стоки, прошедшие предварительную очистку, и затем пропустить их через слой грунта, исполняющий, в данном случае, функцию фильтра.

Чаще всего этот элемент водоочистки устанавливают, если нет возможности отведения стоков в центральную канализационную сеть или нижележащие грунты.

Фото: фильтрационный колодец

1. Крышка люка 2. Вытяжная труба 3. Корпус горловины 4. Утепляющая крышка 5. Подводящая труба 6. Внешний слой гравия 7. Корпус колодца 8. Щиток 9. Внутренний фильтрующий слой

Важно! При планировке места для фильтрационного колодца стоит учитывать расстояния до близлежащих построек и колодцев для забора питьевой воды (по СНиП это не ближе 10 и 30 метров соответственно). Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента. Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента

Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента.

Фото: канализационный колодец из бетонных колец Внутрь колодца засыпают гравий, керамзит, кирпичный бой и другой материал с размером фракции примерно от 10 до 70 мм.

Снаружи по всему периметру производят подсыпку из того же состава, что и внутри колодца, но не более 1 м. Подводящая труба должна быть выше фильтрующего слоя примерно на 15 см.

Важно! Для того, чтобы не происходил размыв донного фильтра, под струю воды подкладывают деревянный щиток, предварительно обработанный антисептирующим составом

Какие нормы регулируют расположение объектов на участке частного дома

Основным документом, по которому ведется строительство дома и подводка коммуникаций, является проект. В нем составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места слива канализации. Во время проектирования руководствуются двумя нормативами:

  • СНиП 2.04.01-85;
  • СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).

В этих документах подробно изложены все требования к канализации и определены минимально допустимые расстояния между объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня используется актуализированная редакция СП 30.13330.2016. Она больше соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо от того, где и кем строится канализация, нормы и правила должны выполняться неукоснительно.

Некоторые владельцы частных домов считают, что расположение канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в строительных и санитарных директивах, должны выполняться всеми без исключения. Если система строится на участке дачного домика, требования более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.

Примечательно, что вопрос с расстоянием от септика до дома неоднозначен. Если минимальное значение определено четко, то максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора также не упоминают о максимуме. Отмечается только, что расстояние желательно делать как можно большим. Однако, если септик находится слишком далеко, неизбежны засоры или разморозки труб. В таких условиях система не сможет нормально работать. Поэтому, расположение канализации на участке должно соответствовать не только санитарным, но и эксплуатационным требованиям.

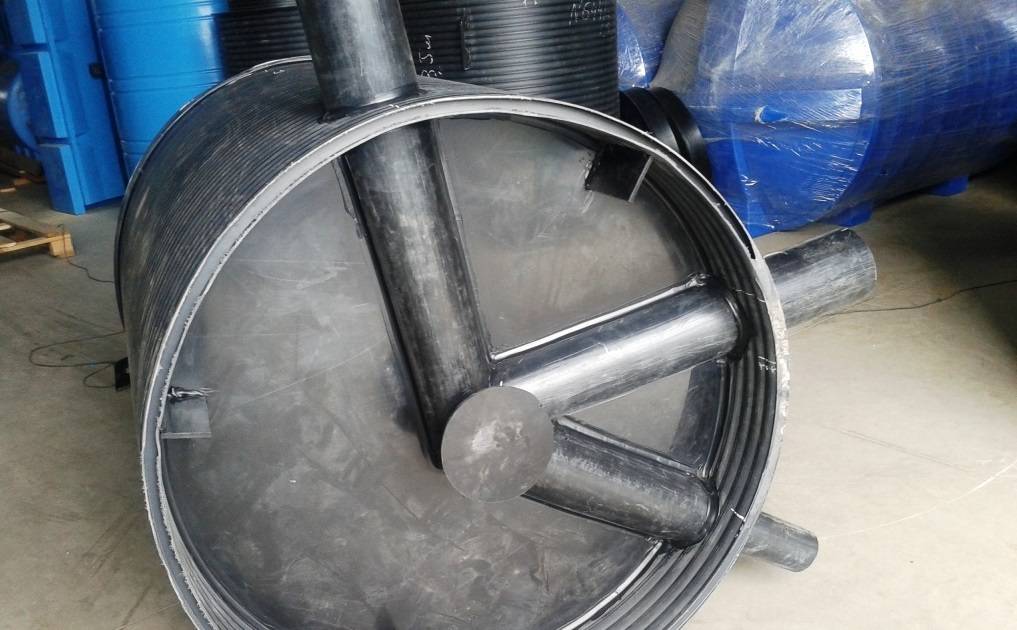

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

  • рытье котлована,
  • строительство фундамента (песчано-щебеночная подушка, заливное основание),
  • установка конструкции (и ее якорение при необходимости),
  • подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

  1. Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
  2. Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
  3. Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s

Канализационный колодец в качестве фильтрующего

Если дом расположен на песчаном или супесчаном грунте, при этом не производится более 1 м 3 /сутки жидких отходов, то хорошо подойдет фильтрующий колодец. Следует отметить, что фильрующие колоды устраиваются не только для системы канализации, но и для дренажа участка, в этом случае в него отводят лишнюю воду перфорированные трубы.

Материалом для фильтрующего колодца могут служить как кирпич и бутовый камень, так и бетон, и . Если фильтрующий колодец делается прямоугольной формы, то его размер должен составлять 2,8х2 м, при круглой форме диаметр делают от 1,5 до 2 метров. В обоих случаях глубина колодца должна быть 2,5 м. На фото фильтрующий колодец из перфорированных железобетонных колец.

На дне колодца должен быть установлен фильтр из щебня, гравия, котельного шлака и других подобных материалов. Высота такого фильтра составляет от 0,5 до 1 метра. Внутри стены колодцы покрываются цементным раствором. Наружные стены и основание фильтрующего колодца должны быть обсыпаны тем же материалом, который использован в качестве фильтра. На схеме внизу септик: фильтрующий колодец использован в дополнение к выгребной яме.

Наклон канализации в частном доме – делаем своими руками

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Для монтажа внутренней сети применяются те же материалы и  элементы. Теми же остаются и нормы уклона вне жилого дома.

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

  1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
  2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
  3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
  4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
  5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
  6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
  7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
  8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Смотреть видео

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

  • 3 ÷ 3,5 м – в северных регионах РФ;
  • 2,5 ÷ 3 – в средней полосе;
  • 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

  • Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
  • После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
  • Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
  • Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

  • Трубы укладываются раструбом вниз в подготовленные траншеи.
  • Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
  • Места соединения смазываются специальными составами.
  • Труба вставляется до упора в раструб.
  • Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Общие сведения

В любой системе по отводу воды должен присутствовать как минимум один колодец или резервуар. Многие владельцы загородной недвижимости отдают предпочтение канализации автономного типа. Но стоит учитывать, что это довольно сложный типовой проект инженерной мысли, требующий определенных знаний и умений.

Ключевой элемент подобной системы – это канализационные колодцы, которые могут иметь любую форму – круглую, квадратную, прямоугольную. Они могут быть изготовлены из разного материала, будь это бетонные кольца, кирпичи или же готовые пластиковые емкости.

С конструктивной точки зрения устройство канализационных колодцев представлено несколькими составляющими:

  • основанием;
  • лотком;
  • рабочей камерой;
  • горловиной;
  • люком.

Теперь стоит познакомиться с основными разновидностями канализационных колодцев, которые чаще всего устанавливают многие владельцы частного сектора.

Критерии и требования

Определить необходимое расстояние от колодца до дома нужно в самом начале освоения собственного землевладения. Без тщательного учета размещения санитарно-гигиенических сооружений на участке нельзя начинать закладку фундамента дома.

На участке в СНТ

Ведь именно от него и от дистанции между выгребной ямой и туалетом зависит, насколько будут соблюдаться нормы СанПиН. А чтобы избежать грядущих разногласий с соседями и штрафов от санитарной инспекции, их располагают на схеме, составленной с учетом всех существующих условий и соответствия требованиям и нормам. Для этого необходимо знать:

Установка септика на участке ИЖС или СНТ – единственный аспект, которым занимается КоАП и Градостроительный кодекс, но это далеко не все регламентирующие документы, посвященные источникам водоснабжения и утилизации естественных отходов. Строительство выгребной ямы, септика, туалета и водопровода на участке нельзя начинать, не получив разрешения от СЭС. Те варианты, которые считаются не вполне благополучными, могут проверять и впоследствии.
Согласно СНиП 30-02-97 с изменениями на 2021 год для осуществления строительства на собственном земельном участке необходимо получение соответствующего разрешения. Действуя в согласии с законом, вступившим в права с января 2021 года, человек одновременно получает и профессиональную экспертизу корректности размещения объектов на землевладении. Условия соответствия нормам СНиП и категоричных (в случае дислокации санитарно-гигиенических объектов) требований СанПиН – основной критерий, который рассматривается надзорной инстанцией при выдаче разрешительных документов на строительство.
Устройство любого варианта водоснабжения (при отсутствии централизованного) предполагает расположение на должном удалении от дома, септика или туалета. Также он должен иметь соответствующую дистанцию от забора и подобных объектов соседей. Поэтому, чтобы начать освоение имеющейся площади, рекомендуется сначала определиться с источниками питьевой воды и потенциально опасными для них возможностями загрязнения. Расстояние между колодцем и домом соседей в этом случае проверяется намного реже, чем дистанция от колодезных шахт и соседских септиков с туалетами.
СП 53.13330.2011 «Планировка и застройка территорий садоводческих (дачных) объединений граждан. Здания и сооружения» – основное руководство для определения дистанций на план-схеме, когда речь идет о разработке строительных объектов

Но это не единственный нормативный документ, на который следует обратить внимание.
Для планирования на личном наделе собственника построек санитарно-бытового назначения существуют другие правила, на которые нужно ориентироваться. Это СП 31.13330.2012 (ранее СНиП 2.04.03-85) «Канализация

Наружные сети и сооружения» и нормы санитарии, записанные в СанПиН.

Как сделать фильтрационный колодец

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.

Вариант №1 – кирпичная конструкция

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие  – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.

Вариант №2 – сооружение из бетонных колец

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

На фото показан и подробно описан процесс установки бетонных колец для обустройства колодца

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать  колодец.

Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Еще один вариант обустройства септика из бетонных колец можно прочесть здесь.

Вариант №3 – колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца

Вариант №4 – пластиковые фильтрующие емкости

Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и  заполнен фильтрующим слоем из щебня, гравия и шлака.


Фильтрующий колодец из пластика с трехступенчатой системой фильтрации обеспечивает эффективную очистку воды от примесей

Общие подготовительные этапы при строительстве

Профессиональные бригады, которые занимаются прокладкой автономной канализации, первым делом посещают участок и осматривают его, подбирают наиболее подходящее место расположения сточного колодца.

Далее составляется схема укладки труб, рассчитывается глубина и угол наклона

Это важно для самотечных систем. Там, где невозможно выполнить данное требование, необходимо ставить насос, который под давлением будет проталкивать отходы в септик

На этом этапе уже известна цена на монтаж канализационного колодца и магистрали.

Когда расчеты проведены, начинается разметка участка. Для этого используют веревки и колышки там, где будут делать траншеи для труб, чтобы магистраль была ровной. Место под септик рассчитывают с запасом, чтобы можно было засыпать песком расстояние между стенками ямы и бетонными кольцами.

Далее следует покупка необходимого количества материалов, которые советуют использовать строители – бетонные кольца или пластиковые емкости, а также трубы нужной длины, смотровые пластиковые шахты, соединительные элементы.

Установка канализационного насоса для душевой кабины и раковины

Теперь рассмотрим правила монтажа для  душевой кабины и умывальника (раковины):

  • Канализационный насос для душевых кабин устанавливается в любом удобном месте в ванной комнате (возможна установка даже под душевую кабину). Но надо помнить, что стоки от душевой кабины и умывальника поступают в насос самотеком, поэтому безнапорную канализацию нужно прокладывать с уклонами в сторону насоса.
  • Если вы устанавливаете насос в подвальном помещении или в любом другом месте ниже канализационного стояка, то в начале необходимо сделать вертикальный участок напорной канализации. А потом делать горизонтальные участки с уклоном в сторону канализационного стояка.
  • Правильно подбирайте диаметр напорной части канализации. Таблицы подбора есть в инструкции к прибору.
  • Не превышайте рекомендованное производителем количество подключаемых точек водоснабжения. А если устанавливаете дополнительную точку разбора через тройник, то имейте ввиду, что канализационный насос имеет максимальный расход и он не должен быть превышен.

Особенности системы в частном домовладении

В соответствии со СНиП и ГОСТ устройство канализационных колодцев на участке, прилежащем к частному дому невозможно без сооружения смотровых коллекторов. Такое сооружение необходимо для осуществления контроля за передвижение нечистот по системе трубопровода и прочистку труб в случае необходимости. Эта процедура в соответствии с требованиями СНиП канализационные колодцы проводится ежеквартально.

Обязательным является обустройство смотровых коллекторов, расстояние между которыми зависит от протяженности трубопровода и диаметра установленных труб:

Схема канализации в частном доме

  • При диаметре трубы 15 см каждый следующий коллектор должен быть расположен на расстоянии от 30 до 40 метров от предыдущего.
  • Если монтаж системы осуществлен с использованием труб диаметром 20 см, то расстояние до коллектора составит не менее 50 м.

По требованию СНиП и ГОСТ установка смотровых колодцев должны быть выполнена на поворотах трубопровода, в местах соединения труб и там, где созданы ответвления от главной трубы.

Устройство канализационных колодцев в соответствии со СНиП и ГОСТ возможно при выборе соответствующих комплектующих. Так как сборники могут не только каменными, но и пластиковыми, то необходимо очень внимательно относиться к выбору и приобретению комплектующих.

Особенности расчета

Основные виды конструкций канализационных колодцев

В соответствии с существующими нормами и требованиями СНиП и ГОСТ, составляющие элементы, без которых невозможен качественный монтаж канализационных колодцев, могут быть железобетонными и полимерными. Выбор зависит от особенностей самого коллектора, а основные требования описаны в сопровождающей инструкции.

Установка канализационных колодцев пройдет максимально быстро и качественно, в строгом соответствии с ГОСТ и СНиП, если специалисты, проводящие монтаж, обратят внимание на разрешенные варианты комбинирования элементов конструкции и смогут соблюсти все указанные с документации размеры. Объем, которым будет обладать смотровой и канализационный колодец, можно рассчитать, зная его глубину и диаметр, а эти параметры должны строго соответствовать СНиП:

Объем, которым будет обладать смотровой и канализационный колодец, можно рассчитать, зная его глубину и диаметр, а эти параметры должны строго соответствовать СНиП:

  • 15 см при диаметре труб 0,7 см;
  • 1 м – 60 см;
  • 1,5 м – 150 см;
  • более 1,5 м при диаметре трубы и глубине колодца свыше 3 м.

Устройство канализационных колодцев начинается с выполнения земляных работ. Они включают в себя подготовку площадки, разметку, рытье котлована.

Нюансы гидроизоляционных работ

Смотровые колодцы относятся к технологическим сооружениям сухого типа, которые находятся чаще всего во влажных грунтах.

При устройстве данных конструкций проведение гидроизоляции является обязательным мероприятием, гарантирующем сохранность арматуры трубопровода и эффективной работы по очистке или промывке труб.

Практика показывает, что протечки в сборных бетонных конструкциях происходят чаще всего не из-за брака в изделиях, а по причине неправильной обработки стыков. Это значит, что заделка швов – серьезная и ответственная процедура.

В качестве гидроизолирующих составов применяют 3 вида изоляции:

  • битумно-полимерную;
  • цементно-полимерную;
  • полимерную.

К битумно-полимерной гидроизоляции относятся обмазочные материалы (мастики) и наплавляемые рулоны, для приклеивания которых необходимо нагревание до определенной температуры. Второй вариант используют реже, так как необходимы специальные навыки по применению газовой горелки.

Одно из решений заделки швов с помощью отечественных гидроизоляционных материалов Пенетрон и Пенекрит. Первый – проникающая изоляция полимерного типа, второй – шовный материал, который продается в виде сухой смеси

Цементно-полимерные составы дешевле, имеют прекрасные технические характеристики и подходят для самостоятельного применения. Подготовленную смесь накладывают шпателем в 2-3 слоя на увлажненную очищенную поверхность, выравнивают и дают подсохнуть.

Полимерная гидроизоляция отличается эластичностью и прочностью. Мастики и рулонные мембраны идеально подходят для потенциально подвижных конструкций – даже при небольшом смещении герметизация стыков сохранится.

Кроме стен необходимо изолировать и основание колодца. Обычно его производят на этапе укладки бетонной плиты, до монтажа колец. Плиту покрывают цементно-полимерным составом, им же замазывают нижние стыки.

Выбор места для строительства

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

  • Какая глубина водозаборного сооружения у них на участке.
  • Какой объём воды оно даёт.
  • Когда было построено.
  • Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

  • от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
  • минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
  • до любых хозяйственных строений на участке – 1 м;
  • деревья должны находиться на расстоянии минимум 4 м;
  • от кустарников до водозаборного сооружения отступают минимум 1 м;
  • от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

  • На дне траншеи устраивают своего рода «подушку» ­- слой песка толщиной 5 см, который нужно тщательно утрамбовать.
  • Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
  • Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Как установить водобойный колодец

Под каждую систему предусматривается свой проект, разработанный специалистами.

В учет идет множество факторов:

  • Текущие условия;
  • Объем удаляемой воды;
  • Наличие\отсутствие вредных веществ;
  • Интенсивность эксплуатации.

Тем, кто серьезно подходит к делу и решил работать по правилам, предлагается два варианта: приобрести готовый типовой чертеж или же заказать индивидуальный проект. Первый вариант выбирается чаще всего, преимущественно из-за своей цены. Однако здесь есть существенная загвоздка: любой чертеж нужно «посадить на местность». И от того, насколько искусно это будет сделано, напрямую зависит, как будет работать система в целом. Риски при такой покупке – 50/50.

Совсем другое дело – это эксклюзивный проект, который разрабатывается под конкретного заказчика. Если подрядчик выбран правильно, то учтется абсолютно все и система будет работать без сбоев долгие годы.

Водобойный колодец можно установить самостоятельно после тщательного изучения теории

Прежде чем останавливаться на конкретном варианте, необходимо проконсультироваться с независимым специалистом. Если речь идет о простейшей системе без боковых ответвлений и трубопроводов на разном уровне, можно смело выбирать типовой проект. Для более сложных ситуаций наверняка понадобится эксклюзив.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
