План действий по установке дымохода из стальной трубы своими руками
Дымоходы из стальной трубы своими руками сделать довольно легко, для этого не нужно быть профессионалами (как при кладке трубы дымохода из кирпича), достаточно изучить необходимую информацию и следовать четкому плану действий.
Но при этом все равно надо быть чрезвычайно внимательными и осторожными.
Ведь если вы проведете работу неправильно, в лучшем случае у вас возникнет задымление, а в худшем, вы можете вызвать пожар.
Современные дымоотводы представляют собой довольно сложные системы, которые нуждаются в тщательном отборе и качественном проведении монтажных работ.
На производительность всей конструкции при этом влияют главные факторы:
- уровень КПД котла;
- затрата топлива;
- экономичность;
- безопасность;
- сама печь.
Дымоход для частного дома или бани имеет крайне важное значение. При этом неважно, какой у вас стоит агрегат — газовый котел или печь буржуйка, из кирпича у вас дом или из дерева, без дымохода в любом случае не обойтись
При этом неважно, какой у вас стоит агрегат — газовый котел или печь буржуйка, из кирпича у вас дом или из дерева, без дымохода в любом случае не обойтись. Правильно поставленный дымоход из качественных материалов должен иметь следующие свойства: хорошую тягу, достаточную герметичность (благодаря которой не допускается утечка даже минимального количества угарного газа), отсутствие образований сажи и копоти
Правильно поставленный дымоход из качественных материалов должен иметь следующие свойства: хорошую тягу, достаточную герметичность (благодаря которой не допускается утечка даже минимального количества угарного газа), отсутствие образований сажи и копоти.
Всеми этими качествами обладают дымоотводы из нержавеющей стали.
Материалы и их количество
Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.
Дымоход стандартного размера потребует следующее количество труб:
- 1 колено длиной 120 см, диаметром 10 см,
- 2 колена длиной 120 см, диаметром 16 см,
- 3 стыковых колена 16*10 см,
- Тройник диаметром 16 см и заглушка к нему,
- Грибок – 20 см,
- Герметик.
Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.
Эксплуатация и уход
Диагностика корректной работоспособности и чистка внутренней поверхности дымового канала являются обязательными работами, особенно при круглогодичной эксплуатации дымохода. Это позволяет поддерживать постоянный вентиляционный эффект внутри конструкции, снижает риск ее прогорания и выброса дыма через топочную камеру.
Чистка от сажи
Ерш с грузом для чистки дымохода
Чистка от сажи выполняется раз в полгода. При частом использовании хвойных пород древесины желательна профилактическая чистка раз в три месяца. Для чистки дымового канала используется специальный инструмент и химические средства.
В качестве инструмента применяется стальная леска с грузилом, на конце которой закреплен металлический или пластиковый ерш с жестким ворсом. Диаметр ежа выбирается согласно внутреннему сечению канала. Ерш поступательно опускается в дымоход на всю длину канала, тем самым счищая нагар и сажу со стенок дымовой трубы.
Химические средства с содержанием солей помогают поддерживать и удалять сажу естественным образом. Средство высыпается на раскаленные угли. В процессе сгорания выделяет соли, размягчающие смолянистые наросты внутри дымовой трубы.
В качестве профилактики засоров рекомендуется проводить топку печи осиновыми дровами или картофельными очистками. Осиновые дрова дают хороший жар, что приводит к прогоранию самих засоров и сгоранию сажи. Использовать данный способ можно, только если конструкция и материалы дымохода рассчитана на работу при температуре свыше 1000 °C.
Картофельные очистки при горении выделяют крахмал, который также способствует размягчению сажи и копоти. Сам по себе этот способ малоэффективен, но если протопить печь очистками до механической чистки, то процесс очистки будет более легким.
Ремонт дымохода
Ручной тепловизор для диагностики технического состояния дымохода
Работы по ремонту дымохода любой конструкции состоят из трех этапов:
- чистка дымового канала;
- диагностика с помощью специального оборудования;
- замена проблемного элемента.
Как оговаривалось выше, чистка дымового канала выполняется с определенной периодичностью. Это позволяет исключить перегрев трубы и поддерживает постоянный уровень тяги внутри дымового канала. Если после чистки уровень тяги не восстановился, то выполняется диагностика дымохода при помощи видеоинспекционного оборудования и тепловизора. На этом этапе осматривается внутренняя поверхность дымового канала и места соединения отдельных элементов.
При обнаружении проблем проводится замена прогоревшего и поврежденного участка. Для этого проводится демонтаж определенного участка дымохода, а поврежденный элемент заменяется новой сэндвич-трубой.
Самостоятельная сборка дымохода из стальных и сэндвич-труб не вызывает особых сложностей, но требует внимательно изучения технологии работ и аккуратности
При работе на высоте обязательно соблюдайте осторожность и следите за качеством стыковочных соединений
Пропустить через потолок
Перед мастером, который планирует проход дымоходной трубы через пирог утепления потолка бани, стоят в итоге две задачи: обеспечить термозащиту перекрытиям и соблюсти вертикаль установки дымохода. Разделить процесс решения этих задач можно на несколько этапов.
Определение места расположения узла разделки
Совмещение двух ведущих осей — дымохода и потолочной разделки с его проходом через потолок — это главная сложность, с которой сталкивается мастер при выводе трубы. Для того чтобы избежать неприятных казусов, следует воспользоваться отвесом. Поднятый к потолку, его следует разместить так, чтобы груз «вошел» в середину дымоотводящего канала банной печи. Этот участок, отмеченный на потолке, и станет тем центром, через который труба пойдет через крышу, т. е. центром будущего отверстия под проход.
Важно! Идеальный вариант — определить место прохода трубы через потолок/крышу бани еще в период подготовки проекта здания, тогда с выводом конструкции не будет проблем в том числе и с точки зрения соответствия пожарным требованиям
Оформление места расположения узла разделки
По нанесенной разметке делается выпил под проход. Если используется покупной продукт, надо рассчитывать на те размеры отверстий, которые рекомендованы производителем
Если дымоход ведется через потолок бани самостоятельно, важно заранее просчитать проходной короб и выполнить в потолочной конструкции (четко над местом прохождения трубы) сквозное отверстие с габаритами, учитывающими необходимые отступы и расстояния
Монтаж узла разделки
Покупной или самостоятельно сделанный короб для вывода дымоходной банной трубы через потолок — это конструкция из жестко скрепленных между собой коробки прямоугольного либо круглого сечения и листа, выполняющего защитные и одновременно декоративные функции, с вырезом в центре. Диаметр выреза подбирается под диаметр трубы, предназначенной для вывода через потолок (как правило, в банях используются металлические трубы типа «сэндвич» — два цилиндра разного диаметра, между которыми размещается материал для утепления и теплоизоляции).
Торцы выпила в потолке по периметру обшиваются теплоизоляционным материалом. Нижний лист короба и места соприкосновения металла с деревянными элементами прокладываются листами негорючего материала. Подготовленную конструкцию надевают на колено, которое пойдет в узел прохода, доводят до выпила в потолочном перекрытии, снизу закрепляют узел разделки саморезами.
Важно! Диаметр трубы для вывода через потолок на крышу бани должен быть чуть меньше (в пределах минимум 5 мм.) диаметра проходного патрубка. Зазор в дальнейшем можно изолировать, ориентируясь на то, какой материал будет использован как огнезащитный возле трубы
Завершение прокладки теплозащиты
Это «резюмирующий» этап прохода трубы через потолок. Сверху (на перекрытии чердака либо второго этажа) короб дополнительно заполняется теплоизоляционным материалом (как вариант, огнестойкой минеральной ватой). При необходимости узел разделки наверху можно декорировать металлическим листом — если вывод трубы дымохода осуществлен на жилой этаж.
Важно! Вывод дымохода следует рассчитать таким образом, чтобы стыки с другими элементами конструкции миновали место прохода через перекрытие. Стыковка конструктивных элементов должна быть либо «до», либо «после», но не в этом месте
Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена
Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек
Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена. Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

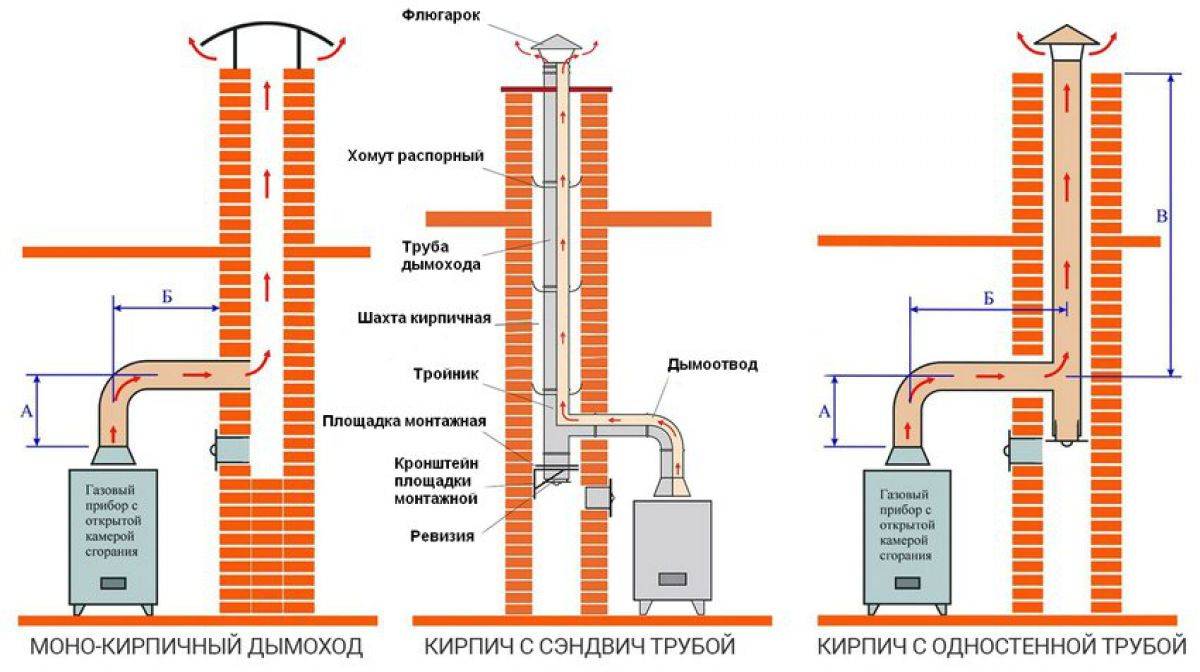

Основные типы дымоходов
В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.
Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.
Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.
Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.
Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

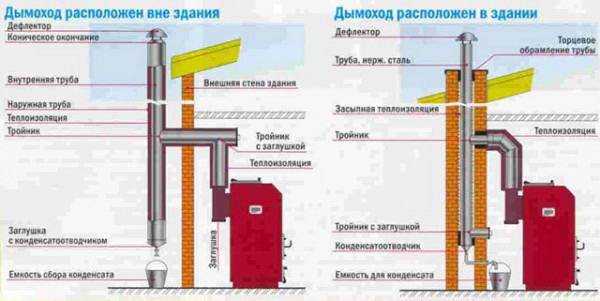

внешний дымоход
Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.
Тонкости проектирования дымового канала
Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.
особенности проектирования дымового канала
Нормативные требования
Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.
Обеспечение борьбы с конденсатом
Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.
Выполнение уклонов поворотов уступов
Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов
Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении. Желательно установить минимальное количество горизонтальных участков
Желательно установить минимальное количество горизонтальных участков.
Корректное соединение труб
Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.
Соблюдение норм пожаробезопасности
Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:
- В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
- Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.
Отделка дымохода на крыше
Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.
Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.
Материалы и способы зашивки
Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.
Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.
Дымоход можно отделать тем же материалом, из которого выполнена кровля
Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.
Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки
Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.
Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.
В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.
Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.
Правила монтажа
- Если дымоходная труба возвышается над крышей более чем на полтора метра, то ее нужно дополнительно закреплять кронштейнами или растяжками.
- Высота металлической трубы от печи до оголовка должна быть не менее 5 м.
- Для удаления конденсата в дымоходе монтируют специальные заглушки.
- В некоторых отопительных приборах температура отходящих газов очень высокая, поэтому поверхность потолка должна быть дополнительно заизолирована. Также мастера рекомендуют использовать специальные детали при монтаже, например утепленный проход через потолок.
- За пределы кровли дымоход должен выходить не менее чем на полметра.
- При монтаже дымоходной трубы недопустимо «заужение» ее диаметра.
- Горизонтальные участки металлической трубы не должны быть более 100 см в длину.
- Если трубопровод прокладывается вблизи конструкций из горючих материалов, то он должен нагревать их не более чем на 50 градусов по Цельсию.
- Дымоход должен проходить на безопасном расстоянии от электропроводки, газового трубопровода и легко воспламеняемых стройматериалов.
Подробнее о читайте на нашем портале.
Требования к дымоходу
Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:
- Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
- Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
- Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
- Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
- Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.
Основные сложности монтажа дымохода
Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.
Вывод дымохода через крышу может потребоваться в следующих случаях :
- при постройке нового дома;
- в процессе реконструкции кровельной системы при наличии отопительного агрегата;
- при установке в уже эксплуатируемом здании автономного источника теплоснабжения.
Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.
Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :
- кровельное покрытие;
- обрешетка;
- контробрешетка;
- гидроизоляция;
- стропила;
- утеплитель;
- пароизоляционный слой;
- внутренняя обшивка.
Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.
Негативные последствия
Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :
- нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
- за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
- в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
- образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
- если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.
Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .
Чистка труб дымохода и уход за ними
Заключаются в соблюдении следующих моментов:
- В отопительный сезон чистка дымохода от твердотопливного котла проводится минимум 1 раз в 2 недели.
- Чистка выполняется через специальный отсек ‒ ревизионное окно. Если оно отсутствует, то нужно снять хомут и открыть заглушку.
- Регулярно очищается от влаги и конденсатосборник. Когда он соединен с канализацией, проверяется состояние соединительной трубки. При повреждении выполняется замена. Для очистки используется кусок проволоки.
Конструкция из сэндвича отлично подойдет для системы отопления на газу
Можно использоваться и для дровяного котла, печи, но здесь важно регулярно выполнять чистку дымохода от сажи

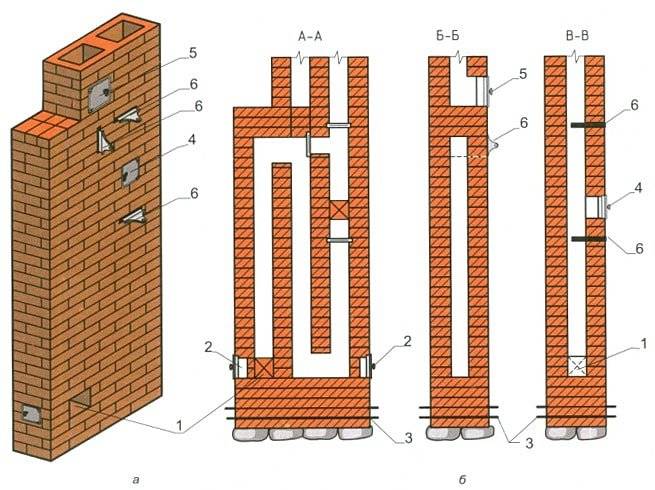

Основные конструкции
Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.
Перечислим основные виды дымоходов для печей.
- Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
- Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.
С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.
- Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
- Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.
