Введение

Прежде чем приступить к работе, внимательно прочитайте руководство по сборке каминной топки. Производитель топок не несёт никакой ответственности за любой ущерб, который может произойти в результате несоблюдения инструкции в их руководстве, что приведет к аннулированию гарантии. Повреждения компонентов могут возникнуть, если процедура сборки не соблюдена. Руководство по обеспечению профессиональной установке и  сборке топки должно содержать все местные правила и положения, касающиеся национальных и европейских стандартов. Храните руководство в безопасном месте.

Это интересно: Камин-мангал (39 фото) — уличный камин и коптильня в одном

Какими критериями должна обладать печь для дачи

Многие считают лучшим вариантом обогрева дачи традиционную кирпичную печь (русскую, шведскую или голландскую). Однако такие устройства предназначены для постоянного использования и не очень подходят для нерегулярного протапливания, т.к. слишком долго нагреваются. Чтобы поднять температуру в доме, им иногда – это зависит от погоды – нужно больше суток.

Для быстрого прогревания помещения, которое не топится неделями, лучше подходят не традиционные, а современные металлические печи – Булерьян, Бренеран, Бутакова. Они дают комфортную температуру намного быстрее – в течение нескольких часов

Что еще важно при выборе средства для обогрева дачи?

  • Легкость в установке. Не каждый готов тратить массу усилий и средств на строительство в небольшом дачном домике надежной и массивной кирпичной печи.
  • Быстрота нагрева помещения. Дачник, решив в выходные нагрянуть на дачу, не согласен долго сидеть в холодном доме – ему хочется быстрее оказаться в тепле.
  • Длительность горения печи. Вставать ночью, в холод, чтобы подложить в топку дров, – работа не для слабонервных. Да и в светлое время суток не хочется весь день заниматься печкой. Какой уж тут отдых?
  • Пожаробезопасность. У многих дачные домики деревянные, поэтому вопрос надежности и безопасности отопительного оборудования стоит на одном из первых мест.

Металлические печи для отопления

Общие сведения

С помощью такого оборудования обогреваются бани, дачи, рабочие вагончики, другие небольшие помещения.

Такие печки отличаются:

функциональностью. Это значит, что за все время усовершенствования, сегодня создаются модели, работа которых характеризуется разными температурными режимами в разное время суток. Благодаря таким новшествам, конструкцию можно настроить для обеспечения в помещении оптимального микроклимата;
невысоким КПД. Сегодняшние варианты металлических печей постоянно совершенствуются

Такие меры предоставляют возможность выбирать различное топливо, что очень важно для потребителя. Кроме того, постоянная работа над увеличением площадей топки содействует постоянному увеличению КПД;
универсальной комплектацией, в частности, в современных моделях устанавливается бак для нагрева воды, что позволяет использовать агрегат не только в банях, но и на дачах, других жилых зданиях;
хорошим дизайном, благодаря чему из большого модельного ряда можно выбрать достаточно стильные исполнения

Высокая эффективность плюс эргономичность — идеальная комбинация. Для украшения изделий все чаще применяются декоративные стеклянные элементы и кованые детали.

Обшивка стен и потолков

Наибольшей термической нагрузке поддаются потолок и стены, которые примыкают к печи. Поэтому просто неизбежно придерживаться некоторых противопожарных условий и выполнения мероприятий:

  • для обустройства части потолка над печью, необходимо использовать негорючие материалы. Запрещается применять деревянные, а тем более, пластиковые панели. Оптимальный вариант — гипсоволоконные плиты;
  • с целью надежной защиты стен, на них устанавливается базальтовый картон, который необходимо обшить сталью. С этой целью, сейчас наладили производство готовых защитных декоративных стеновых экранов из нержавейки, для которых характерен красивый внешний вид. Но главное, что такие элементы содействуют обеспечению высокой степени безопасности. Защитить стены можно также с помощью штукатурки (толщина ≥3 см), керамической термоплитки, а также кирпичной кладки.

Особенности металлических печей

Часто, как более простой и бюджетный вариант, для таких целей применяют старые призабытые буржуйки в новых, более современных вариантах. Такой генератор тепла отличается:

  • долгим сроком эксплуатации;
  • быстрым прогревом помещения;
  • возможностью регулировки температуры в ручном режиме;
  • надежностью;
  • возможностью использования любого вида топлива;
  • приемлемой ценой.

Одно из преимуществ — быстрое нагревание, является, одновременно, и недостатком, поскольку конструкция быстро остывает. Кроме того, агрегат требует постоянного ухода, а использовать его в варочных целях — практически невозможно.

Взвесив все за и против, хозяин сам должен определиться, какая печная конструкция будет установлена в доме.

Подготовительные работы для монтажа топки камина

Прежде чем говорить о процессе устройства топки камина, изначально следует рассмотреть то, какой именно конструкции правильнее всего будет отдать предпочтение. Несмотря на сложившийся стереотип касательно старомодности чугуна, многие специалисты рекомендуют останавливать свой выбор именно на этом материале, так как его показатели надежности как нельзя лучше подойдут для обустройства топки. Купив нужную модель, следует позаботиться о так называемом фундаменте и оборудовать качественное основание для камина.

И каминные топки с теплообменником, и любые другие системы требуют того, чтобы основание обязательно было негорючим, так как высокие температуры, безусловно, несут определенный риск. Конструкция фундамента для камина должна быть прочной, поэтому ее стоит залить стяжкой на цементной основе так, чтобы в конечном итоге толщина слоя составляла 15 мм. В само основание могут входить термостойкие кирпичи либо блоки из газобетона – оба этих материала стойко переносят температурные воздействия и служат очень долго.

Устройство камина классического типа

Это древнейшее отопительное устройство, используемое человеком. Позволяет быстро нагреть помещение, но не аккумулирует тепло – греет, пока горит огонь.

Из-за его массивности требуется заливка отдельного фундамента. Если каркасный коттедж возведен на винтовых сваях, фундаменты стен и камина можно соединить.

Основные части: топка и дымоход. Их составляющие:

  • нагревательный прибор;
  • устье;
  • колосники;
  • система принудительной конвекции;
  • защитные дверцы;
  • золоотвал.

Классический камин не теряет актуальности

Для безопасности следуют выложить пол вокруг камина негорючим, хорошо моющимся материалом.

Снаружи топка обрамляется порталом. Для уменьшения потерь тепла используется пустотелый кирпич, стенки выкладываются под наклоном.

Между топкой и дымовой камерой устраивается перевал, предотвращающий попадание искр, сажи внутрь помещения.

Дымоход защищается насадкой для защиты его от непогоды.

Требования пожарной безопасности

Правила предписывают выдерживать определенные расстояния до печи от поверхностей домика:

  • если устанавливается стальная печь, работающая на твердом топливе, на покрытие пола из легковоспламеняющихся материалов минимальное расстояние до дна обогревателя – 140 мм;
  • под железную или кирпичную печь делается отдельный фундамент или укладывается плита из прочных, негорючих материалов. Ее размер должен превышать габариты обогревателя на 500 мм с каждой стороны;
  • минимальное расстояние от плиты перекрытия из горючих материалов до верха прибора – 1000 мм;
  • размер отступа до деревянной стены от стальной печи, не защищенной слоем теплоизоляции или не обложенной кирпичом – 1000 мм;
  • при установленных промышленных панелей из слоя теплоизоляции и зеркальным металлическим покрытием, размер сокращается до 380 мм;
  • печь оснащенная защитным экраном должна отстоять от обложенной кирпичом или керамической плиткой стены на 130 мм.

Такие печи выполняются небольшими по размерам. В дополнение их можно оборудовать варочными панелями и водонагревательными баками. Принцип работы основан на излучении поверхностями тепловой энергии, распространяемой по помещению.

В довершение некоторые модели оснащаются устройством конвекции воздуха. Такое дополнение позволяет использовать тепло от сгорания дров для обогрева холодного воздуха, проходящего или сквозь трубы или воздушную полость между стенками и экранами печи.

Исходя из этих качеств определяется место установки металлических обогревателей:

  • Если агрегат оснащен варочной панелью – его место на кухне.
  • Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
  • Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах. В этом случае может помочь покупка печи с выносной топкой. Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
  • Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Последовательный монтаж камина

1.    Этап первый. Здесь речь идет о подготовке фундамента, который отличен от фундамента дома. Копаем яму, которая на 15 см шире и глубже на 60, чем предполагаемый фундамент камина. Далее засыпаем 20 см щебня, а следующим шагом идет заливка бетона

Фундамент должен выдерживать груз будущего камина, здесь важно правильно рассчитать глубину ямы

2.    Этап второй. Перед установкой камина, нужно выполнить еще несколько действий. Для начала готовят смесь глины и воды, с помощью которой будут укладываться кирпичи или блоки. Ее делают за 3 дня до работ. Выбирая кирпич, предпочтение нужно отдавать целым и ровным как по форме, так и цвету материалам.

Кладя первый ряд, нужно использовать цемент, так как он держит все остальные и должен быть прочным. А дальше применяют стандартный раствор глины, песка и воды. Прежде, чем класть кирпич, его опускают в воду и ждут, пока перестанут появляться и выходить пузырьки воздуха. Помните, что нужно следить за симметрией выполняемых работ, чтобы стенки не съезжали в разные стороны. В месте, где совмещаются труба и крыша, снова применяем цемент. Трубу на выходе, а точнее, отверстие, изолируют с помощью заготовок из железа. После работ стенки протирают от лишнего раствора. Пол вокруг камина также устилают железом или плиткой.

3.    Этап третий. Работы завершены. Камин уложен, теперь его красят, белят или облицовывают камнем чтобы придать яркости и сделать вид презентабельным.

Особенности кирпичных дровяных печей

Отопление в наших домах работает на природном газе, так как газификация постепенно пробирается даже в самые удаленные и глухие районы России. Но есть в нашей стране населенные пункты, где газа до сих пор нет – здесь люди пользуются альтернативными источниками тепла. Такое встречается даже в газифицированных поселках, когда у людей просто не хватает средств чтобы подключиться к магистрали.

Расход топлива у дровяной печи довольно большой. Вам как следует потребуется позаботиться о его своевременном и объемном пополнении.

Основное альтернативное топливо для отопления домов – это самые обыкновенные дрова. На них работают компактные покупные печки, самодельные агрегаты всех форматов и размеров, камины, а также твердотопливные котлы. Одного грузовика дров хватает на всю зиму, причем с лихвой. А вот некоторые люди отдают свое предпочтение традиционным кирпичным печам на дровах – эдаким массивным отопительным агрегатам, радующим приятным теплом.

Кирпичные печи на дровах хороши тем, что они создают в домовладениях самый настоящий уют. Пожалуй, на это неспособны никакие другие отопительные агрегаты. Неспроста в старинных русских избах и старых домах царит особый дух уюта, а внушительных размеров дровяная печка становится центральной частью всего жилища. И сегодня некоторые люди с удовольствием возвращаются к обогреву дровяными печками.

Кирпичные печи, работающие на дровах, используются:

  • Для обогрева частных домовладений – это отличная альтернатива классическому отоплению;
  • Для обогрева временного загородного жилья – например, вы можете выложить отопительную кирпичную печь для дачи, в которой нет газа;
  • Для растопки бань – каменная печь для бани станет более приятной и уютной альтернативой инфракрасным и электрическим агрегатам;
  • В качестве украшения жилища – любителям старины непременно придется по душе красиво сложенная русская печь;
  • Для приготовления еды – кирпичная печь с плитой, работающая на дровах, позволит опробовать блюда, которые не приготовишь в обычной городской квартире или на обычной газовой печи.

Кирпичная печь в доме станет предметом роскоши и непременно привлечет к себе внимание гостей. А в холодные зимние вечера она соберет вокруг себя домочадцев

Любители кулинарии смогут приготовить в массивной печке старинные русские блюда, используя не менее старинные чугунные горшки и мягкий дровяной жар. Иными словами, это отличная штука для тех, кто понимает, в чем ее суть.

Если в доме построить печь своими руками, то вы получите в свое распоряжение уникальный источник тепла. Причем ее тепло удивительно мягкое, не то, что у других отопительных агрегатов. Печка создает в доме ни с чем не сравнимый уют, заставляя вспомнить старые добрые времена, когда она была почти в каждом доме. Да, растапливается она долго и требует к себе особого внимания, но есть в ней что-то притягательно-магическое, чего нет у современных котлов и радиаторов.

Главные особенности кирпичных печей, работающих на дровах:

При прогреве микропористое тело печи выделяет в воздух обогреваемого помещения пары влаги, а при остывании вбирает их в себя.

  • Могут использоваться не только для обогрева, но и во многих других целях – например, для приготовления еды;
  • В качестве топлива используются только дрова – другие виды топлива не подходят;
  • Для того чтобы сделать печку своими руками, потребуется предельное терпение – задача довольно трудоемкая.

Изготавливая печи своими руками, профессиональные печники затрачивают на это до нескольких недель. Но результаты того стоят.

Размеры: инструкция для расчета

Определиться с размером камина можно с помощью следующих расчетов.

Стандартное соотношение размеров высоты топки к ее ширине составляет 2:3. В нашем случае это 95 см на 62 см (95*62=5952, почти 6000 см2).

Дальше ищем размер глубины отверстия. Традиционно она равняется 2/3 высоты. В нашем примере лучшей глубиной будет 620/3*2=413 мм. Почему именно столько? При большей глубине тепло будет вылетать в дымоход, не обогревая помещение. При меньшей – дым начнет попадать в комнату.

Размер камина зависит и от выбранного материала. Каменные камины смотрятся громоздко и массивно, они подойдут для просторного дома. Металл, отделанный плиткой или штукатуркой, будет выглядеть гораздо компактнее при тех же параметрах топки. Также имеет значение размер портала.

Проект стандартной русской печи

Чертежи порядовки для русской печи своими руками и описанием кладки являются необходимой частью будущей работы

Важно понять, что устройство даже типовой печи родилось в результате опыта поколений мастеров. Не все тонкости и нюансы будущего очага окажутся понятны новичку

Поэтому вносить не предусмотренные проектом изменения в инструкцию – неразумный шаг. Отступление от чертежа может кончиться тем, что уже возведенная печь даст трещину при растопке либо не обеспечит тягу. Тогда работу придется переделывать полностью.

Размеры

Классическая схема кладки русской печи для дома предполагает размеры самого агрегата в плане 1270х1660 мм. Фундамент шире на 10-15 см. Высота фасада — 2380 мм, уровень лежанки – 1540 мм. Основная кладка такой печи без учета дымохода состоит из 32 рядов кирпича.

Чертежи

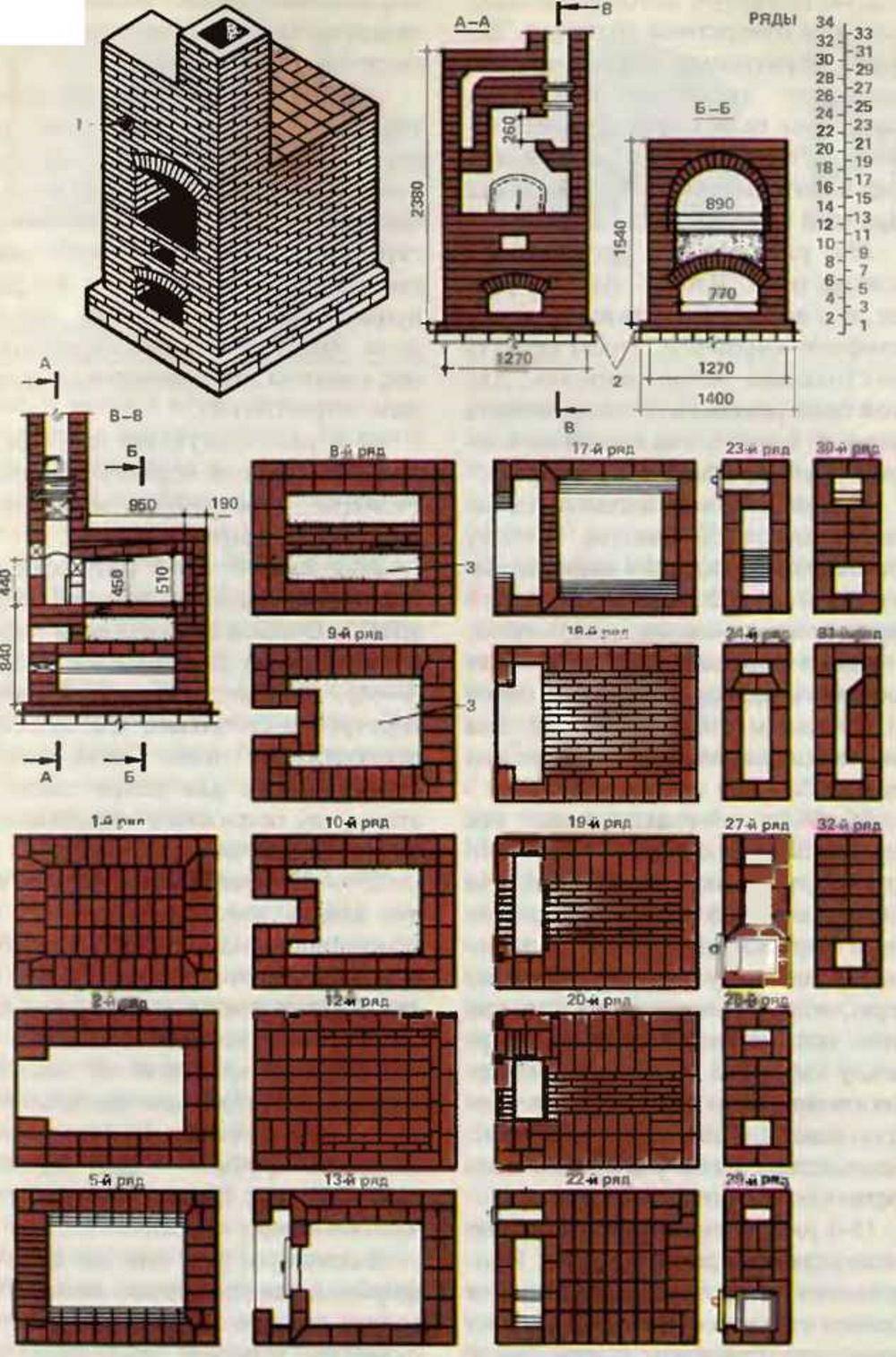

Схема кладки с расшифровкой по каждому ряду и поперечными разрезами, демонстрирующими внутреннее устройство агрегата, приведена на рисунке.

Схема кладки печи с расшифровкой по каждому ряду и поперечными разрезами

Описание кладки

Конструкция печи должна быть полностью герметична, иначе есть опасность отравиться продуктами горения. Поэтому в работе применяют только целые кирпичи и тщательно заполняют раствором швы. Внутренняя обмазка шва глиной не рекомендована из-за ухудшения теплопередачи и накопления на поверхностях копоти.

Какую систему отопления выбрать

Печь в деревянном доме может выполнять не только функцию основной отопительной системы. Другим, не менее важным ее назначением, является приготовление пищи. Соответственно, по типу своего использования печи имеют следующее разделение:

  • система отопления;
  • комбинированная система (отопление и варка).

Зачастую в домах используется второй вариант. Однако большинство владельцев загородных деревянных домов довольствуются установкой камина, который смотрится намного эстетичнее печи, но проиграет ей в практичности. Главным преимуществом камина является его экономичность, потому многие владельцы деревянных домов предпочитают совмещать печь с камином.

Не стоит забывать о безопасной эксплуатации системы отопления. Этот показатель во многом зависит от конструкции печи либо камина.

Для обустройства в деревянном доме хорошо подойдут следующие виды отопительных систем:

  • Классическая русская печь с лежанкой

    . Несмотря на сложность монтажа, является идеальным вариантом.

  • Декоративная печь-камин

    хорошо украсит интерьер помещения. Является универсальным и безопасным источником тепла, благодаря наличию специального жаропрочного стекла, отделяющего огонь от жилой зоны.


Печь-камин оборудована стеклянными дверями – и на огонь приятно смотреть и искры не летят во все стороны Источник bauenhaus.com.ua

Массивная чугунная печьидеально впишется в интерьер любого помещения. Отличается многообразием моделей, простотой монтажа и высокой пожарной безопасностью.

Установка камина в доме из дерева: инструкция

Без подготовки и профессиональной помощи можно устанавливать готовые заводские топки. Если хотите строить настоящий кирпичный очаг, пригласите мастера – конструкцию необходимо точно рассчитать, а кладка требует почти ювелирного мастерства.

Схема установки топки

Фундамент для строительства очага

Обязательное условие: фундамент должен быть изолирован от фундамента дома. Поэтому для строительства печи необходимо сделать отдельное основание. Оптимальный вариант – выбор места монтажа еще до начала строительных работ. В этом случае одновременно с заливкой общего основания закладывают и каминный фундамент.

Если планируется монтаж в старом или уже построенном доме, придется разобрать часть перекрытия в точке установки. Напольное покрытие снимают.

Яма с опалубкой, изоляционной пленкой и арматурой

Котлован под фундамент выкапывают на глубину до точки промерзания грунта. На дно ямы засыпают камень, битый кирпич, щебень. Собирают опалубку на всю высоту основания с выступом над полом до 10 см.

Заливают раствор. Обязательно используют арматуру. Армирующие связки делают в виде сетки из стальных прутьев, или выкладывают из кусков металлических труб.

Верхний слой заливки обязательно выравнивают. После схватывания проверяют горизонтальность основания и при необходимости корректируют.

На застывшее основание настилают гидроизоляцию

Обработка стен: пошаговое руководство

Пока затвердевает основание, можно приступать к следующему этапу устройства камина в деревянном доме – обшивке стен изоляцией. Если планируется строительство кирпичной конструкции, потребуется многослойная защита.

Первый слой изоляции с профилем

Делают разметку площадки, на которой планируется монтаж изоляции. Закрывают всю поверхность – от пола до перекрытия. От краев камина отступают в стороны от 50 см до 1 м – такую площадь необходимо утеплить.

На стену крепят металлический профиль – направляющие для листов. Устанавливают первый слой утеплителя.

Гипсокартонные листы на утеплителе

Сверху маты из ваты обшивают гипсокартонными листами. Поверх гипсокартона устанавливают профили для жаростойкой изоляции. На направляющие крепят фольгированные плиты.

Изоляция для установки металлической топки

Щели между листами обязательно заклеивают узкой изолирующей лентой с фольгой на клейкой основе.

Альтернативный вариант пожарной изоляции – стандартная кирпичная кладка. Впритык к деревянной стене выкладывают кирпичную стену из полнотелого кирпича.

Сборка камина из кирпича

Кроме рядного и огнеупорного кирпича, потребуется:

Кладка выполняется строго по схеме. Используют полнотелый кирпич, при кладке внутренней поверхности кирпичной топки – огнеупорный. Применяют специальный жаропрочный раствор.

Топка из огнеупорного кирпича

Кладку начинают с первого ряда. Каждый ряд обязательно проверяют уровнем. Своды ниш арочного типа выкладывают по шаблону.

В процессе кладки устанавливают детали: решетку, дверцу топки. Между кирпичной стенкой и листами изоляции необходимо оставить отступ до 20 см.

Готовая конструкция из кирпича с установленными заводскими деталями

Монтаж дымохода: правила выведения труб

Отвод дымохода в деревянном доме от камина организовывают 2 способами:

Внутри через перекрытие с выводом на крышу.

С выводом наружу от камина.

Дымоход в коробе

При внутреннем отводе обязательно формируют проем в перекрытии так, чтобы между краем дымохода и перекрытием оставалось до 15 см свободного пространства. Формируют дымоход из двух труб разного диаметра – многослойный. Трубы изолируют рулонным жаростойким материалом.

Сэндвич-труба с изоляцией

По наружной стене устанавливают дымоходную трубу с отступом. Конструкцию герметизируют.

Защита пола вокруг топки: облицовка поверхности

Часть пола вокруг камина необходимо выложить негорючим материалом. Радиус – до 1,5 м от топки. Самое простое решение – фиксация листа из металла или нержавейки.

Плитка в тон стен вокруг очага

Гораздо лучше будет выглядеть пол, выложенный керамической плиткой. Вместо стандартной плитки можно использовать керамогранит, натуральный камень, мрамор.

Где лучше разместить печь

Размещение определяется ее назначением.

Печи, использующиеся сугубо для обогрева помещения, рекомендуется размещать в центре.

Если же печной агрегат планируется использовать для приготовления пищи, а также создания домашнего уюта, то лучше всего конструкцию расположить в углу комнаты или у самой стены (варианты 1,2,3,5). Хотя в этом случае частично тепло будет тратиться на нагревание стены, но не так уж это страшно.

При выборе места для печи, главное — чтобы соблюдались правила пожаробезопасности.

Соответственно нормативов, печь должна размещаться с учетом выполнения таких условий:

  • c целью защиты пола, использовать в качестве основания кирпичную кладку;
  • обязательно уложить перед топкой негорючее покрытие. Чаще всего для этих целей используют металлические листы;
  • печная дверца должна располагаться от ближайшей стены на расстоянии ≥1,25 м;
  • промежуток между верхней частью конструкции и потолком должен составлять 1,20 м и больше;
  • боковая часть печи должна находиться на расстоянии больше 0,5 м от легковоспламеняющейся стенки. Хотя, если грамотно осуществить теплоизоляцию, то возможно некоторое снижение требований.

Подробные схемы размещения печей:

Схема расположения печи у стены
Схема углового размещения печки

Дровяное отопление всегда было и остается самым полезным для здоровья человека. Его популярность растет с каждым годом. И если вы не знаете, как правильно поставить камин или печь своими руками в загородном доме, то при соблюдении всех рекомендаций вы сможете сделать все самостоятельно очень быстро, безопасно и экономично. Попробуйте, и у вас все получится, о чем свидетельствуют многочисленные отзывы потребителей, установивших печь в доме своими руками.

Если вы планируете устанавливать электрическую печь-камин, то в этом случае данные правила более лояльны.

Функциональное назначение отдельных деталей

Топливо загружается в топку и поджигается. Активность горения и интенсивность выделения тепла напрямую взаимосвязаны с заслонкой – при большем открытии в топку попадает максимум воздуха и дрова горят лучше. Если конструкция предполагает открытую топку, интенсивность огня не нуждается в регулировке.

Для регулировки подачи воздуха нужна колосниковая решетка. Важный момент – своевременное удаление золы, которая собирается сквозь колосники в зольник. Обычно ее выгребают или вытряхивают в зависимости от наличия системы встроенного или выдвижного вида.

Дымоотвод камина выводит собирающиеся продукты горения на улицу. Чтобы газы не распространялись внутри дома, дымоход нередко оборудуют принудительной тяговой силой. Она представляет собой вентилятор. Для сооружения дымоотводной трубы допускается использовать только жаропрочные основы: кирпич, керамику, жаропрочную сталь.

Правила установки печи на деревянный пол

Если печь устанавливается на пол из горючих материалов, потребуется выполнить слой теплоизоляции и уложить на пол защитную плиту.

Металлической печи

Если планируется установка большой чугунной печи, то фундамент, который необходимо оборудовать под тяжелую конструкцию, будет служить защитой от деформации и возникновения пожаров.

Под стальную печку можно не устанавливать фундамент или сделать его из 2-3 рядов кирпичей:

  1. Деревянный пол разбирается с учетом выступов за габариты печи. Это необходимо делать аккуратно, чтобы не повредить всю конструкцию пола.
  2. Первый ряд кирпичей выкладывается на ребро. В работе используем цементный раствор с добавлением глины.
  3. Второй ряд выкладывается углублениями вниз и посередине можно оставить полость для отделения сбора золы и дополнительной вентиляции при розжиге печи.

Если необходимо обустроить фундамент под чугунную печь на готовых полах, в этом случае лучше использовать конструкцию основания на 4 трубах и плиты из бетона:

  1. Аналогично разбирается пол по контуру плиты.
  2. В углах сверлится или бурится 4 отверстия по диаметру опорных труб.
  3. Опоры опускаются в отверстия и цементируются.
  4. По верху, скрепляем отдельные трубы уголком в единую конструкцию и по диагоналям привариваем стальные прутки для армирования плиты.
  5. Устанавливаем опалубку и заливаем плиту фундамента под тяжелую чугунную или стальную печь.

Важно! Фундамент под железные печи на деревянных полах должен быть больше габаритов отопительного прибора на 400-500 мм с каждой стороны.

Можно выполнить защиту из 3 слоев. Для этого на деревянные полы саморезами закрепляется плита ЦСП (цементно-стружечная). На нее укладывается слой кирпича. Он будет служить как тепловой аккумулятор и сверху укладывается лист нержавеющей стали или оцинковки с глянцевой поверхностью. Этот слой будет отражать тепловую энергию и тепло быстро распространиться по комнате.

Кирпичной печи

Для кирпичной печи дополнительные меры защиты не требуются. Она выкладывается на подготовленном фундаменте, который изначально делается с учетом требований пожарной безопасности и нормам СНиПа. Укладка дополнительного слоя теплоизоляции не потребуется, кирпич сам справится с этой работой.

Работа с кладкой кирпича

Схема кладки кирпичной печи.

  1. Кирпич красный полнотелый.
  2. Кирпич огнеупорный.
  3. Фольга.
  4. Раствор глиняный (глина с водой).
  5. Уровень.
  6. Молоток резиновый.
  7. Мастерок.
  8. Полоса стальная.
  9. Шкаф духовой (стальной ящик).
  10. Дверки стальные разной направленности.

Перед тем, как начать укладывать кирпич, нужно позаботиться о том, чтобы тепло не уходило в землю. Для этого выкладывается вверх отражателем фольга на весь периметр фундамента.

  • 1 и 2 ряды будут выравнивающими. Их цель — это обеспечение комфорта в дальнейшей работе, а затем и долгое существование печи камина;
  • на этом ряду с 2-х сторон делаются каналы и выводятся прочистные окна. С 3-й стороны выводится поддувало;
  • в прочистные окна и поддувало устанавливаются металлические дверцы. Над дверкой поддувала укладывается стальная полоса для обеспечения возможности дальнейшей кладки. Открывается с лицевой стороны топка для камина и формируется портал;
  • все окна, кроме портала, перекрываются кирпичом;
  • над поддувалом устанавливается колосник. Диагональное отделение разделяется на 2 при помощи стальной ленты;
  • формируется окно топки. Вместе с этим формируются 4 вертикальных колодца на месте 2-х;
  • устанавливается топочная дверца. Передняя площадка (камин) немного уменьшается;
  • над топочным отделением с лицевой стороны прокладывается стальная полоса;
  • стальная полоса прокладывается над порталом. Топочное отделение перекрывается кирпичом;
  • над топкой делается переход в ближайшую трубу. Периметр полностью замыкается;
  • над топочной камерой монтируется (в раствор) варочная панель. Оставшееся место над трубой прокладывается стальными полосами;
  • открывается варочная камера над варочной панелью. Плавно сужается дымоход над камином. Стальные полосы закрываются кирпичом;
  • аналогичны;
  • варочная камера соединяется с ближайшим задним колодцев посредством горизонтального тоннеля для создания вытяжки;
  • аналогичен;
  • размер дымохода над камином составляет 1 кирпич. Задняя труба разделяется на 2, причем 1 закрывается летней задвижкой. Над варочной камерой прокладываются стальные полосы, при этом вытяжка также перекрыта;
  • перекрывается варочное отделение. Отдаленно открывается сушильная маленькая камера;
  • аналогичен;
  • над варочной камерой труба перерастает в отсек, и в него открывается прочистное окно с дверкой. Труба над камином закрывается задвижкой;
  • окно перекрывается;
  • в камеру устанавливается духовой шкаф и пропускается канал с одной из сторон;
  • из камеры делается отвод в центральный боковой (опускной) колодец;
  • аналогичен;
  • духовой шкаф закончился. И отдельная труба также теперь пропускает весь дым в коллектор;
  • ход перекрывается стальными полосами;
  • камера и коллектор накрываются кирпичом. Последний незадействованный колодец накрывается зимней задвижкой;
  • все колодцы посредством горизонтальных тоннелей соединяются воедино у одного из колодцев. Напротив него делается прочистное окно с дверцей;
  • формируется большой отсек для сушки;
  • перекрывается прочистное окно;
  • перекрываются сушильные отсеки (оба). Устанавливается общая заслонка;
  • сужение периметра печи и формирование трубы.

https://youtube.com/watch?v=68RCwdyKsLw

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
