Гидрострелка для отопления своими руками: разбираем конструкцию и назначение детали

Назначение

Итак, для чего же нужна гидрострелка в системе отопления?

Цель установки гидрораспределителя в систему отопления – разделение потоков теплоносителя, а также защита котельного оборудования.

Рассмотрим основные конкретные ситуации, в которых может пригодиться данное устройство в отопительной системе:

  1. Когда требуется создание двух и более контуров отопительной цепи с различным расходом теплоносителя. Например, пристыкованный контур требует большего расхода, чем основной от котла. В этом случае, есть два способа решения проблемы: увеличить мощность и циркуляцию основного контура, что будет не оправдано экономически и приведёт к быстрой выработке ресурса оборудования. Другой способ – установка гидрострелки, которая отрегулирует поток.
  2. В отопительных схемах, включающих бойлеры, тёплые полы и несколько контуров, гидроразделитель поможет избежать негативного влияния этих систем друг на друга. При включении и выключении любого из элементов, не нарушится общий баланс системы.
  3. Если есть несколько контуров (от одного котла), в каждом из которых имеется свой циркуляционный насос. Гидрострелка не допускает противодействие их друг другу. Приборы работают мягко, теплоноситель распределяется равномерно и в достаточном количестве во всех контурах.
  4. Есть несколько котлов, которые объединены в единую отопительную цепь. Без установки гидрострелки тут не обойтись.
  5. Ремонтопригодность – ещё один плюс, который появляется при установке гидрораспределителя. Прибор даёт возможность сохранять работоспособность всех контуров, кроме того, который требуется отключить.
  6. В некоторых ситуациях оборудование может подвергаться перепадам температуры. Резкая подача холодной жидкости на разогретый элемент системы может привести к появлению трещин и выходу из строя. Особенно чувствительны к таким перепадам чугунные теплообменники, радиаторы и т.д. Происходит подобное при запуске отопления, во время ремонтных работ, аварийном отключении и т.д.

Это основные функции, которые выполняет гидрострелка. В процессе эксплуатации прибора, в его нижней части происходит накопление осадка из примесей, содержащихся в теплоносителе (окалина, ржавчина, песок, и прочая грязь).

Ведь очистка жидкости от примесей благоприятно сказывается на каждом элементе системы и продлевает срок их службы.

Кроме того, устройство оснащено возможностью стравливания растворённого в воде воздуха. Если он накапливается в радиаторах, то приводит к снижению эффективности нагрева. Так что гидроразделитель является ещё и воздухоотводчиком.

В гарантийном талоне к некоторым видам оборудования можно прочесть, что производитель несёт ответственность и готов принимать неисправное оборудование только при наличии в системе гидроразделителя.

Схемы изготовления

Гидрострелки промышленного изготовления стоят недешево и многие изготавливают их своими руками. При этом нужно сделать предварительные расчеты. Основные расчетные размеры показаны на рисунке ниже.

Схема гидрострелки с основными расчетными размерами

Как видно из рисунка, диаметр самой гидрострелки принимают равным трем диаметрам входных патрубков, поэтому расчеты сводятся в основном к определению диаметра гидрострелки.

На рисунке показаны два варианта гидрострелок. Назначение второго варианта лучше первого тем, что вода при переходе подающего трубопровода освобождается от пузырьков воздуха, а при обратном поступлении – лучше избавляется от шлама.

Расчет сводится в основном к определению диаметра гидрострелки:

где:

  • D – диаметр гидрострелки в мм;
  • d – диаметр входного патрубка в мм, обычно принимают равным D/3;
  • 1000 – переводной коэффициент метров в мм;
  • P – мощность котла в кДж;
  • π – число пи = 3,14;
  • С – теплоемкость теплоносителя (вода – 4,183 кДж/кг·С°);
  • W – максимальная вертикальная скорость движения воды в гидрострелке, м/с, обычно принимают равной 0,1 м/с;
  • ΔТ – разница температур теплоносителя на входе и выходе котла, С°.

Также расчет можно выполнить по такой формуле:

где:

  • Q – расход теплоносителя, м³/с;
  • V – скорость движения воды в гидрострелке, м/с;

Также для расчета диаметра гидрострелки есть такая формула:

где:

  • G – расход, м³/час;
  • W – скорость движения воды, м/с;

Высота гидрострелки может быть любой и ограничиваться разве что высотой потолка в помещении.

Если сделать диаметр гидрострелки достаточно большим, то можно получить два в одном: гидрострелку и теплоаккумулятор, так называемый емкостной разделитель.

Схема емкостного разделителя в системе отопления

Как видно из рисунка, гидрострелка такого типа имеет большой объем, порядка 300 литров и более, поэтому способна, кроме выполнения своей основной задачи, еще и накапливать тепло. Использование гидрострелки такого типа особенно оправдано при отоплении твердотопливным котлом, так как способно сглаживать температурные скачки котла отопления и сохранять тепловую энергию котла после окончания горения довольно длительное время.

Нужно знать некоторые нюансы при использовании такого типа гидрострелки:

  1. Во-первых, такую гидрострелку необходимо утеплить, поскольку в противном случае она будет отапливать котельную, а не отдавать тепло в систему отопления.
  2. Котел будет выдавать меньшую мощность. Это объясняется тем, что требуется большая температура теплоносителя, а на котлах установлена автоматика, которая будет автоматически уменьшать его мощность для снижения температуры на выходе.

Зачем нужна гидрострелка в системе отопления

В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:

  • Первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите)
  • Второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.

По какому принципу работает гидрострелка

Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.

Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.

Зачем снижать вертикальную скорость в гидрострелке?

Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.

Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно во второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.

Уменьшение гидравлического сопротивления в гидрострелке,

Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через авто воздушник.

Как узнать, что нужна гидрострелка

Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах, где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.

Преимущества использования гидрострелок.

Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.

Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.

Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.

Зачем нужна гидрострелка

Основная задача этого устройства – стабилизировать работу отопительной системы сразу с несколькими контурами. Если в доме больше одного этажа и на каждом есть батареи и теплые полы, а вода нагревается от бойлера, можно с полной уверенностью говорить о повышенном расходе теплоносителя. В такой мощной системе не избежать высокого динамического давления и проблем с прокачкой теплоносителя, а это чревато разбалансировкой оборудования

Дабы избежать проблем, важно разделить непосредственно отопительную систему и нагревательный котел, а также нейтрализовать динамическое влияние контуров друг на друга – здесь вам и придет на подмогу специальная гидрострелка

Гидрострелка из нержавейки

Итак, без гидроразделителя не обойтись в следующих ситуациях:

  1. Один котел настенного типа обслуживает разветвленную систему с повышенными показателями расхода теплоносителя.
  2. Два котла настенного типа обслуживают такую же разветвленную комбинированную систему.
  3. Мощную систему обслуживают сразу два котла: настенного и напольного типа.

Кроме прочего, нельзя не упомянуть преимущества гидрострелки:

  • исключение взаимовлияния разнофункциональных контуров системы отопления;
  • выравнивание гидродинамического баланса системы;
  • возможность без негативных последствий подключать к системе дополнительные отопительные компоненты;

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

  • Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
  • Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

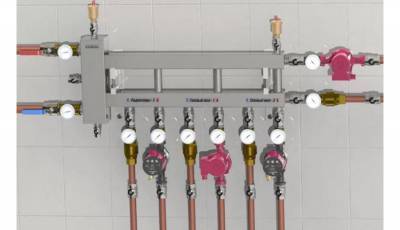

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

  • Тепловой мощности котла.
  • Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

  • Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
  • Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

  • Пленочный теплый пол с инфракрасным излучением
  • Альтернативные источники отопления для частного дома — что выбрать?
  • Для чего нужен байпас в системе отопления?
  • Гофрированные нержавеющие трубы для отопления

Описание устройства

Само устройство походит на вытянутый параллелепипед, с шестью разными выходами, расположенными напротив друг друга. Каждый из этих выходов отвечает за отдельную функцию. Например, самый высокий из 5 клапанов позволяет воздуху беспроблемно выходить из системы, чтобы не повышать всё давление. Это происходит автоматически, владельцу не придётся ничего контролировать.

Фото 1. Гидрострелка, установленная в систему отопления. Красным цветом обозначен горячий теплоноситель, синим — холодный.

Нижний патрубок способствует уничтожению и вынесению «мусора», который остаётся в устройстве гидроразделителя. Грязный воздух из труб (его частички) и осадок от начавшейся коррозии или другого процесса опадает вниз, где, как лопатка, располагается самый нижняя — шестая патрубка. К остальным клапанам присоединяются трубы с водой. Внутри вся гидрострелка полая, в ней нет ничего, кроме воды, и продуктов распада.

Гидрострелка в разрезе

Гидрострелка в разрезе

Для того, чтобы понять устройство гидрострелки, необходимо посмотреть на нее в разрезе. В тех изделиях, которые изготавливаются самостоятельно “внутренности” отсутствуют. Это просто полый резервуар.

Компании, занимающиеся производством гидрострелок на профессиональном уровне, оснащают ее конструкцию вспомогательными элементами. Например, компания Гидрусс выпускает гидрострелки, в комплектацию которых входит сепаратор. Сетка из нержавеющей стали проходит по всей длине изделия, что выступает как вспомогательный помощник в борьбе с излишками воздуха.

Сепаратор гидрострелки

Похожие “примочки” применяются и иностранными брендами.

Для замены гидрострелок применяются и альтернативные варианты. Например, иногда вместо нее используют байпас или вовсе обходятся без нее, что особенно актуально в котельных с небольшим количеством потребителей. Самодел целесообразнее заменять устройствами по гарантии, т.е. гидроразделителями, которые выпускаются по утвержденному чертежу.

Подводя итог, стоит отметить, что при изготовлении гидрострелки своими руками, можно прибегнуть к нескольким способам. Оцените целесообразность каждого из них и приступайте к действиям. Главное, обзавестись всеми необходимыми деталями и четко соблюдать последовательность действий.

Гидрострелка и её назначение

Гидрострелку для отопления несложно собрать самому, используя сварочный аппарат и отрезки труб необходимой длины. Для этого необходимо найти подходящий чертёж и подобрать материалы.

Мы рассмотрели принцип работы гидрострелки отопления – она просто распределяет теплоноситель по нескольким контурам. Её главная задача заключается в том, чтобы создать идеальные условия для работы вторичного и первичного контуров. Первичный контур включает в себя отопительный котёл с трубами, подключённый к гидрострелке. Вторичные контуры – это всё остальное. При равном давлении во всём контуре котёл работает в щадящем режиме – часть нагретого теплоносителя поступает в обратную трубу, что снижает нагрузку на источник тепла.

Если в системе стоит маломощный котёл, а отопление отличается высокой ёмкостью, создаются условия для подачи теплоносителя из обратной трубы в подающую, минуя котёл (частично). Оборудование в этом случае работает практически на износ – теплообменники могут прийти в негодность в самые сжатые сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление – это равномерная температура во всём доме, равное давление во вторичных контурах и сбалансированная нагрузка на котёл. В этом случае задача гидрострелки проста – она «раздаёт» теплоноситель на несколько контуров, в каждом из которых установлен циркуляционный насос. Регулируя его производительность и подачу теплоносителя, можно добиться равномерной температуры во всём доме.

Самое важное – благодаря такому распределению в доме не останется холодных контуров, так как теплоноситель будет поступать в каждую трубу, а не только туда, куда проще. Принцип работы гидрострелки. Принцип работы гидрострелки

Принцип работы гидрострелки

Балансировка по давлению

Дисбаланс в системе отопления может сказаться на стабильности её работы. Длинному контуру необходимо одно давление, более короткому – другое. То же самое относится к тёплым полам и бойлерам. Если бы в системе стоял один большой насос сразу на все контуры, в отдельных местах были бы перегрузки – может порвать трубы или теплообменник в накопительном водонагревателе. Гидрострелка распределит давление и позволит правильно сбалансировать все контуры.

Работа с несколькими котлами

Существуют системы отопления с двумя или даже тремя котлами (бывает и больше). Такие решения позволяют отапливать довольно большую площадь или использовать один из котлов в качестве резерва. Если используется не последовательное, а параллельное подключение оборудование, то это делается через гидрострелку. Заодно это способствует нейтрализации взаимного влияния вторичных контуров друг на друга.

Гидрострелка позволяет достичь баланса в системах отопления любой сложности. Два или три котла, пяти или семь контуров – степень может быть различной. Также раскрывается потенциал по расширению системы. Например, в будущем сюда можно подключить ещё один бойлер, полотенцесушитель, летнюю кухню с отдельным контуром отопления. Все эти работы могут выполняться даже на ходу, без остановки котельного оборудования с сохранением обогрева здания.

Как правильно подобрать гидрострелку

Правильный выбор гидрострелки, обеспечивает плавную работу котла, отсутствие перегрева теплоносителя и комфортный обогрев помещений. При подборе подходящего разделителя, учитывают несколько факторов:

  • Материал.
  • Количество контуров.
  • Расчеты по тепловой мощности и пропускной способности.

Традиционно, разделители изготавливали из нержавейки. Металл, отличает небольшой вес и способность сопротивляться окислению и ржавчине, несмотря на качество используемого теплоносителя. Современные гидравлические разделители, производят из полипропилена. Корпус обходится дешевле, не имеет сварных швов, проще устанавливается и нейтрален к агрессивным жидкостям: антифризу и незамерзайке.

Как рассчитать гидравлическую стрелку

Расчёт гидрострелки для отопления, лучше предоставить специалисту. Как показывает практика, самостоятельные вычисления без соответствующих инженерных навыков, зачастую выполняются с ошибками, влияющими на работоспособность системы.

Существует несколько формул для расчета гидрострелки:

Для вычисления диаметра, в зависимости от пропускной способности системы отопления:

Расчет по мощности котла:

Расчет оптимальных размеров гидроразделителя:


Формула для расчета гидрострелки требует знания следующих показателей:

  • D – диаметр разделителя.
  • Q – расход теплоносителя (м³/с).
  • V – вертикальная скорость потока (м/с).
  • π – константа, равная 3,14.
  • P – мощность котла (Дж).
  • C – теплоёмкость теплонесущей жидкости (вода 4,183 кДж/(кг*°C))
  • ΔT – разность температур на подаче и обратке трубопровода.
  • W – скорость циркуляции теплоносителя.

Методика расчета с помощью специальных формул, дает точный результат, но требует определенной квалификации того, кто делает вычисления. Подбор гидрострелки для системы отопления, учитывает еще один фактор: количество отводов.

Существует правило трех диаметров: расстояние между патрубками делают больше или меньше их тройной величины диаметра. При патрубке с сечением 50 мм, соседние отводы делают не ближе чем 150 мм. Гидрострелка на 3 контура, соответственно будет не меньше 500 мм. Разделитель на 4 контура от 700 мм длиной. Такие пропорции обеспечивают максимально качественное перемешивание теплоносителя.

Какую гидрострелку выбрать

При самостоятельном изготовлении гидрострелки, добиться таких же показателей, как у заводской продукции, крайне сложно. Если есть такая возможность, лучше подобрать разделитель одного из следующих брендов:

  • Meibes MHK.
  • Caleffi.
  • Magra WST.
  • Vaillant WH.
  • Valtec.
  • Север.
  • Sinus.
  • GIDRUSS.

Предлагаемые гидрострелки оптимизированы под работу и конфигурацию большинства европейских и отечественных котлов. Производители в технической документации указывают критерии, облегчающие подбор подходящего оборудования.

Сделать подобную гидрострелку своими руками сложно и требует проведения предварительных теплотехнических расчетов по формулам, приведенным выше.

Где купить?

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

  • итальянская фирма Immergas;
  • Аристон;
  • Meibes и другие.

Подключение и гидравлические режимы работы

Подключение

Схема подключение

Присоединение оборудования к гидроразделителю производится в следующем порядке:

  1. 1. Подача котла – к верхнему патрубку со стороны котлового контура, температура теплоносителя t1;
  2. 2. Возвратный трубопровод котла – к нижнему патрубку котлового контура, температура в этой точке равна t2;
  3. 3. Подача на вторичный контур (нагревательное оборудование) – верхний патрубок вторичного контура, температура здесь равна t3;
  4. 4. Возврат теплоносителя из системы потребителей – в нижний патрубок вторичного контура, температура здесь равна t4.

Массовый расход теплоносителя между линиями t1 и t2 составляет А1, расход между линиями t3 и t4 (вторичный контур) – А2.

Режимы работы

В зависимости от тепловой нагрузки гидравлический разделитель может работать в 3-х режимах:

  1. 1. Прямая циркуляция теплоносителя;
  2. 2. Режим максимальной нагрузки котла;
  3. 3. Равномерный оптимальный режим.

Режимы работы гидрострелки

В первом случае тепловая мощность котла равна потребляемой мощности системы, смешивания теплоносителей контуров не происходит, котел работает в постоянном режиме. Условия работы первого режима:

  • t1 = t3;
  • t2 = t4;
  • А1 = А2.

Режим максимальной нагрузки котлоагрегата системы обычно наблюдается при недостатке производительности теплогенератора. В этом случае происходит прямая передача теплоносителя из первичного контура в зону потребления с подмешиванием остывшего теплоносителя от потребителей, при этом происходит постепенное снижение температуры на радиаторах, БКН и теплых полах.

Характеристики этого режима имеют следующие соотношения:

  • t1 больше t3;
  • t2 = t4;
  • А1 меньше А2.

Оптимальным режимом работы считается работа при условиях (вариант 3):

  • t1 = t3;
  • t2 больше t4;
  • А1 больше А2.

Такие условия наблюдаются при наличии запаса мощности котла – при этом теплогенератор работает на средних нагрузках, потребители обеспечиваются необходимым количеством тепла, общая температура растет, котел стремится к отключению — это обеспечивает минимальную нагрузку, может способствовать снижению расхода топлива.

Работа гидрострелки в разных режимах.

Существует три основных режима, в которых работает гидравлический разделитель. В зависимости от включения и выключения потребителей системы отопления изменяется и режим работы гидрострелки или гидрострелки модульного типа (гидрострелка + коллектор). Итак, что происходит после запуска? После запуска системы отопления, пока теплоноситель не набрал необходимую температуру – жидкость циркулирует по малому кругу и весь поток движется вниз по гидрострелке.

После того как температура теплоносителя выйдет на необходимый рабочий режим гидравлического разделителя, во вторичный контур отопления, с равномерным разбором, при уравнении входящих и исходящих потоков, гидрострелка работает как воздухо-отводчик и очищает теплоноситель от грязи.

Заметим, что полного равенства между двумя потоками достичь практически не возможно, отсюда и следует 100 процентная целесообразность установки гидрострелки.

Нагрев помещение автоматика регулирует проток теплоносителя во вторичном контуре, например в случае достижении определенной температуры ГВС, происходит отключение насоса в данном контуре или же, если термоголовки радиаторов уменьшают проток теплоносителя, что в свою очередь увеличивает гидравлические сопротивления в контуре отопления, отслеживание которого осуществляется адаптивным насосом – таким образом, подстраиваясь под это и уменьшая свою производительность, как следствие уменьшается общий поток Q2. В результате разница между двумя потоками (первичным и вторичным) уходит вверх по гидрострелке. Если бы гидрострелка не была установлена, то возникли бы значительные гидравлические перекосы в системе отопления, и как результат выход из строя отопительного оборудования (насос, теплообменник). Что будет, если циркуляционные насосы потребителей останавливаются, тогда первичный контур системы отопления переходит в 3 режим.

На рисунках 3-5 представлены эти режимы:

Рисунок 3:

Суммарный расход насосов котлов равен суммарному расходу насосов системы отопления. Этот режим достигается редко. В этом случае весь теплоноситель, нагреваемый котлом попадает в систему отопления к потребителям.

Рисунок 4:

Суммарный расход насоса котла меньше, суммарного расхода насосов контуров отопления. Этот режим возможен, когда котел не справляется с нагрузкой. В таком случае котел работает в максимальном режиме и постоянно подогревает теплоноситель.

При наличии нескольких котлов суммарный расход насосов котлов меньше, суммарного расхода насосов контуров отопления. В таком режиме один из нескольких котлов и его насос выключается, так как хватает работы одного котла, при этом необходимый теплоноситель насосы контуров отопления через гидрострелку забирают из обратной трубы отопления. Тем самым расход в котловом контуре остается постоянным, соответствующим необходимой величине для работы котла.

Рисунок 5:

Суммарный расход контуров отопления меньше расхода обеспечиваемого насосами котлов. Наиболее часто встречающийся режим, при котором насосы котлов подобраны верно и имеют чуть больший расход, чем требуется системе отопления. В этом режиме обеспечиваются все необходимые условия для работы системы отопления в экономичном режиме котла. Гидрострелка в таком варианте играет защитную роль котлов, так как подмес горячего теплоносителя в гидрострелке, создает минимальный перепад температур в обратной линии котла, а необходимое количество теплоносителя поступает в контура отопления. Этот режим является самым оптимальным, таким образом его принимают при проектировании системы.

Мощность гидрострелки должна быть выше суммарной мощности применяемого котла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
