Резка пенопласта своими руками

Как правильно резать пенопласт ножом, чтобы он не крошился

Когда в процессе утепления стен, перекрытий, кровли своими руками используются плиты полимерного материала, термические резаки не всегда оправданы. Конструкции, как правило, имеют строго геометрические формы, и разрезать материал вполне можно простым ножом, главное чтобы лезвие было тонким, а его длина превышала толщину листа утеплителя. Хороший инструмент для такой работы — канцелярский нож, если предстоит резать пенополистирол небольшой толщины.

Для резки пенопласта ножом нужно выбирать длинное лезвие

Дело в том, что лезвие подобного инструмента очень тонкое и при разрезании листа большой толщина идеально ровного среза добиться вряд ли получится, на срезе могут образоваться извилины, которые не позволят сделать плотное примыкание отдельных частей утеплителя. А это приведет к образованию мостиков холода.

Кроме ножа потребуется:

  • Мерная жесткая линейка или рейка идеальной формы.
  • Рулетка.
  • Простой карандаш, маркер.

Режут полистирол на твердом основании, чтобы лист не «играл» в руках. На поверхности полистирольной плиты делают отметки нужного размера, после чего укладывают жесткую линейку или рейку, и делают острым ножом разрез. Если длины лезвия ножа недостаточно, можно сделать разрезы с двух противоположных сторон листа, главное не сбиться с размера. Затем по разрезу лист просто разламывают. При должной сноровке работа будет проходить быстро, без лишнего шума и затрат электричества. Мусор, конечно, будет, но не так уж много, как от ножовки. Главное чтобы инструмент был очень острым и нужной длины.

Прежде чем отрезать материал, инструмент нужно нагреть, а также периодически подтачивать лезвие.

Пенопласт разрезан канцелярским ножом и термическим — сравнении лини среза

Как разрезать пенопласт без использования термических приборов

Принцип резки листов пенопласта при помощи ножовки, независимо, будет это полотно по металлу или по дереву, ничем не отличается от резки ножом, главное, чтобы зубцы были мелкими, а полотно достаточной длины.

В этом случае рез будет более ровным и не образуется много мелкого мусора. Движения пилой нужно совершать плавно, без рывков. Но и при таком методе резания будет много крошек пенополистирола.

Порезать пенопластовые листы можно с использованием электрического лобзика или угловой шлифовальной машинки (болгарки). Однако при таком методе огромное количество мусора гарантировано.

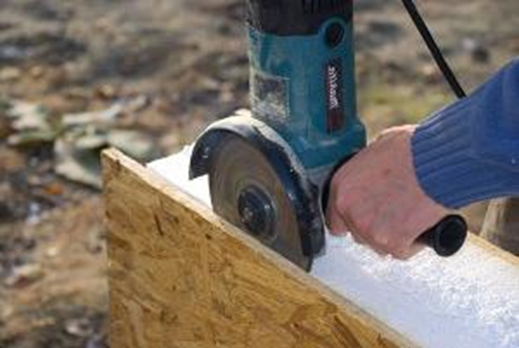

Болгарка для резки пенопласта

Высокая скорость вращения диска болгарки и достаточно крупные зубья спровоцирует сильное разрушение структуры материала в месте реза. При использовании электролобзика также невозможно получить на срезе идеально ровную поверхность, за счет вибрирования пилки, которое к тому же приводит к образованию мелкого полимерного мусора.

Меньше всего образуется крошек пенопласта при его раскрое, если используется самодельный прибор для резки пенопласта. Простейший вид подобного устройства представляет собой обычную тонкую проволоку (струну), к концам которой приделаны ручки, для большего удобства. Диаметр проволоки нужно выбирать самый меньший, не более 0,5 мм. Здесь одному человеку не справиться, нужен будет помощник. Проволоку устанавливают по намеченной отметке на пенопласте и делают равномерные движения с двух сторон. В результате трения металлической проволоки о пенополистирол происходит ее нагревание и материал начинает плавиться в месте реза.

Резка пенопласта струной — метод самый эффективный в плане образования минимального количества мусора, но время, затраченное на такую работу, значительно большее, чем при резке другими инструментами.

Терморезак для пенопласта (видео)

Это видео о том, как сделать терморезак, который пригодится для разных целей в мастерскую. Например, вам нужно ровно порезать пенопласт или поролон. Электронож отлично справиться с такой задачей!

Для будущей станины терморезака возьмем кусок дсп от старой мебели. По конструкции этому столику необходимо ножки. Далее просверлить сверлом два отверстия. Возьмем сверло чуть побольше диаметром и сделаем углубление для потайной головки. Теперь всё готово, чтобы закрутить ножки шурупами. Получился небольшой столик для будущего резака.

Теперь карандашом и линейкой размечаем место, где нужны отверстия. Возьмем сверло диаметром 8 миллиметров и проделываем сквозное отверстие. В него будет монтироваться рама для натяжки нихромовой нити. В центре стола нужно сделать еще одну дырку. Она будет намного меньше диаметром, чем предыдущее. Диаметр сверла 1 миллиметр. Проделали сквозное отверстие.

Теперь нужна шпилька, на которой резьба m8. Отпиливаем от неё отрезок по длине. После некоторого расстояния сгибаем шпильку буквой Г. Чтобы шпилька во время работы не лопнула, нужно немножко подогреть. Получился угол 90 градусов.

Теперь на резьбу шпильки можно накрутить порошковую гаечку. Она нужна для удобного фиксирования рамы к столу. После гайки оденем шайбу. Потребуется бронзовый переходник с двумя шурупами для его закрепления. Переходник закрепляем в отверстия, которые мы сверлили по центру.

Электроника для самодельщиков в китайском магазине.

Конечно, для питания устройства нужен мощный провод. Также потребуется кнопочка включения. Один конец провода зажимаем в переходнике. На другой конец припаять контактную шайбу. Теперь можно закрепить, чтобы он надежно крепился к конструкции, и не ломался у основания контакты.

В отверстие в монтируем раму, изготовленную из шпильки. В нижнюю часть стола одеваем две шайбы, сначала упорную, а затем контактную. Теперь можно закручивать гайку. Вот и всё. Зажимаем барашковой гайкой и рама надежно установлена на столе.

В разрыв одного провода подсоединим выключатель. Отрезаем от провода лишний кусок. Зачищаем провода. Закручиваемый кнопку. Выключатель подсоединен. Его можно собирать на месте.

Для этого терморезака нужна нихромовая нить. Можно использовать спираль электрической печке. Для закрепления спирали на натяжную раму завинчиваем гайку, одеваем 2 шайбы и закручиваем барашек.

Сначала продеваем нить в отверстие, один конец спирали закрепляем в переходник. Закрепляем на крепежный болтик. С большой натяжкой помещаем спираль между 2 шайб. Фиксируем контакты барашковой гайкой. Вот и всё! Резак готов! Его можно проверить.

Питание подключено – зарядное устройство для аккумуляторов. Этим устройством можно легко и аккуратно разрезать пенопласт. Чтобы рез был более ровным и аккуратным, использовать направляющую. С пенопластом резак справился отлично! Не менее успешно с резкой поролона. Попробуем разрезать пластиковую бутылку. Терморезак хорошо режет детали из пластмассы.

Разрезание пенопласта ножовкой и болгаркой

С использованием первого инструмента произвести распил утеплителя на порядок проще, хотя и принцип проводимых работ ничем не отличается от того, что происходит при применении ножа. Ей зачастую отдается предпочтение, когда возникает потребность в раскрое плит до 8-10 см. Для разрезания листов пенопласта можно пользоваться ножовкой по металлу или по дереву, но в любом случае в обязательном порядке полотно должно быть оптимальной протяженности и иметь мелкие зубцы. При наличии таких режущих элементов рез будет получаться заметно ровнее, а количество возникающего мусора на порядок меньше. Осуществлять работы с использованием данного инструмента можно практически в любом удобном положении

При распиле важно лишь совершать плавное движение ножовки, а не рывками

Разрезание листов пенопласта можно также производить при помощи болгарки и электрического лобзика, но в таком случае необходимо учитывать, что в ходе работ образуется значительное количество мусора. Это обусловлено тем, что в первой ситуации круг инструмента вращается на высокой скорости, а если диск еще и имеет большие зубцы, то в процессе распила произойдет существенное разрушение структуры утеплителя в месте реза. Если произвести снижение оборотов до минимального значения, то в результате пенопласт начнет гореть и плавиться, чего нужно избежать во избежание его повреждения.

В целом же болгарка отлично подходит для разрезания плит толщиной до 50 мм, но при этом качество реза будет на порядок лучше, чем при применении ножа, ножовки и другого электрического инструмента. Для получения оптимального результата нужно пользоваться тонким кругом с алмазным напылением, который после прохождения создает более качественное место распила, чем при задействовании диска, предназначенного для работы с металлом.

При проведении работ можно также пользоваться лобзиком, но с его помощью не удается добиться идеальной ровности на срезе по причине вибрации пилки, а также в процессе раскроя возникает много мелкого мусора. Существенное преимущество его использования заключается в возможности совершать фигурные разрезы, которые получается значительно сложнее осуществлять посредством других вышеперечисленных инструментов.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В). Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения

, поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Типовое строительство осталось в далеком прошлом. На сегодняшний день каждый хозяин стремится сделать свое жилище функциональным и индивидуальным

При этом внимание обращается не только на дизайн

Немаловажное значение имеет шумоизоляция, сохранение тепла и правильная вентиляция. С помощью пенопласта можно выполнить большое количество работ

Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки

Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки. С помощью пенопласта можно выполнить большое количество работ. Однако производители фасуют материал в большие листы

Однако производители фасуют материал в большие листы

С помощью пенопласта можно выполнить большое количество работ. Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки

Как сделать лазерный резак по дереву своими руками

Преимущества использования лазерного резака в деревообработке

Устройства, осуществляющие резку с помощью лазера, весьма экономичны, так как потребляют минимум энергии в процессе работы. Кроме того, это оборудование обладает целым рядом других достоинств:

  • высокий КПД;
  • отсутствие в процессе резки пыли и стружки; дерево просто испаряется, не оставляя после себя никаких следов;
  • небольшой вес лазерных установок; благодаря этому значительно облегчается транспортировка оборудования, появляется возможность использовать на разных участках производства;
  • практически полное отсутствие шума в процессе работы; если вы слышали, какие звуки издает пилорама, то обязательно оцените это преимущество лазерного резака;
  • возможность применения резака для гравировки;
  • высокая точность реза; она обеспечивается использование числового программного управления лазерным оборудованием;
  • отсутствие вибрации.

Резать с помощью лазера можно не только дерева. В зависимости от мощности, устройство справляется с обработкой стекла, пластмассы, керамики и даже металлических листов, профильных изделий, труб.

К недостаткам лазерного резака относят невозможность обрабатывать ламинированные древесно-стружечные плиты, а также выделение в атмосферу вредных токсичных веществ при работе с полимерными материалами.

Конструкция лазерного резака

Чтобы собственноручно изготовить лазерный резак, необходимо знать конструкцию этого устройства. Она состоит из нескольких ключевых элементов:

  1. Излучатель, который может быть твердотельным, газовым или волоконным. Своими руками можно изготовить только первый вариант.
  2. Механизм, который формирует излучение и передает его на обрабатываемые детали. Он же отвечает и за охлаждение оборудования.
  3. Рабочий стол, на котором осуществляется обработка дерева. Входит в конструкцию только мощных стационарных устройств.
  4. Система управления, которая позволяет регулировать параметры работы оборудования.

В ручном резаке используются только излучатель, коллиматор и источники питания. Поэтому данное устройство вполне можно изготовить самостоятельно.

Как сделать резак по дереву

Ниже мы приведем два способа изготовления самодельного лазерного резака. Чтобы реализовать любой из вариантов, потребуется старый DVD-ром с записывающей головкой, указка и металлический корпус от аккумуляторного фонаря.

Первый способ

Он позволяет сделать очень простой резак, которого будет вполне достаточно для резки тонких деревянных заготовок или создания гравюр. Изготавливается устройство таким образом:

  1. Аккуратно разбираем оптический привод и указку. Из DVD-rom нужно извлечь красный диод, который затем устанавливается в верхнюю часть указки.
  2. Вставляем модернизированный лазер в корпус от фонарика. Предварительно из него нужно вытащить стекло и лампу.
  3. Подключаем провода, вставляем аккумуляторы и проверяем работоспособность устройства.

Второй способ

Используя его, вы сможете создать более мощное оборудование, которое подойдет для резки дерева, пластика и металла. Изготавливается оно следующим образом:

  1. Разбираем заранее подготовленные фонарик, лазерную указку и DVD-привод.
  2. Создаем печатную плату с конденсаторами, емкость которых составляет 100 мкФ и 100 пФ, а также с резистором. Достаточно простая схема позволит регулировать мощность устройства.
  3. Вместо стекла фонарика устанавливаем линзу, которая будет исполнять роль коллиматора – собирать световые лучи в узконаправленный пучок.
  4. Подсоединяем провода и монтируем аккумуляторные батареи.
  5. Проверяем наш самодельный лазер, измеряем силу тока амперметром или мультиметром, после чего регулируем ее в зависимости от обрабатываемых материалов.

В процессе изготовления как первого, так и второго лазерного резака по дереву важно надежно закреплять все компоненты – диод, аккумуляторы, линзу и прочее. Провода подключаются к батарейному отсеку со строгим соблюдением полярности, чтобы исключить короткое замыкание. Кроме того, работая с уже готовым устройством, обязательно соблюдайте правила техники безопасности

Кроме того, работая с уже готовым устройством, обязательно соблюдайте правила техники безопасности

Провода подключаются к батарейному отсеку со строгим соблюдением полярности, чтобы исключить короткое замыкание. Кроме того, работая с уже готовым устройством, обязательно соблюдайте правила техники безопасности.

Не подставляйте руки под лазерный луч, чтобы исключить ожоги, старайтесь не допускать падения устройства или сильного удара по нему.

Основные методы резки пенопласта

Наиболее лучшим вариантом теплоизоляции строения является пенопласт. Обычно для этих целей выбирают не плотную структуру, ввиду низкой стоимости. Это доставляет неудобства при резке, структура ячеек сыпется, а при небольшом усилии можно сломать конструкцию руками. Инструмент для резки пенопласта имеет различные модификации, продаются готовые варианты, также можно изготовить конструкцию своими руками.

Важно понимать, что структура пенопласта категорично относится на воздействие некоторых жидкостей. Ацетон или бензин разрушает структуру пенопласта, изделие придется изготавливать заново

Режимы температурной эксплуатации составляют не более 50 °.

Резка пенопласта в домашних условиях выполняется многими подручными инструментами. К примеру, при работе с маленькими заготовками самым простым способом является использование канцелярского ножа. Процесс происходит неточно, т.к. лезвие быстро тупится, для более качественной обработки нож возможно подогреть.

Каждое из приспособлений имеет преимущества и недостатки, перед резкой своими руками важно отметить характеристики пенопласта, подобрать инструмент для резки пенопласта по размеру

Ручной станок для фигурной резки пенопласта

  1. В хозяйственных магазинах можно приобрести специальный инструмент – нож с нагревающимся лезвием. Работы данным приспособлением производятся от себя, во избежание соскальзывания и травматизма. Основные недостатки режущего ножа, что им можно обрезать материал определенной толщины, для ровной работы нужно грамотно разметить изделие, потратить на это время.
  2. Разновидностью нагревающегося ножа может быть паяльник со специальной насадкой. Отличается более высокой температурой нагрева, при работах необходимо быть осторожным, расплавленная капля при попадании на кожный покров не доставляет радостных ощущений.
  3. Сапожный нож для резки пенопласта используется с длинным лезвием до 40 см. Кончик ножа остается тупым, а широкое лезвие должно быть идеально заточено. Корректировку и заточку производят каждые 2 метра отрезанного изделия. Процесс будет сопровождаться визгом, можно исключить неприятные звуки применением наушников.
  4. Более толстые изделия можно разрезать ножовкой по дереву с мелкими зубчиками. Чем меньше уровень зубьев, тем лучше качество выходной детали, однако задиры и скосы все равно будут присутствовать. Способ не требует приложения особых изделий, зачастую применяется при длинных прямолинейных разрезах пенопласта.
  5. Наиболее популярным способом является резка пенопласта струной. Производительность данного метода приравнивается к промышленному оборудованию, достаточно соорудить небольшую конструкцию. Струна применяется при работе с пенопластом различной зернистости и плотности.

Некоторые случаи, за неимением ни одного из вышеперечисленных из режущих инструментов требует вмешательства электротехники. Болгарка используется с диском минимальной толщины. Работа подразумевает наличие повышенного шума, мусора от частиц пенопласта по всей территории.

Процессы работ утепления одного жилого помещения могут быть выполнены инструментом ручного типа. Проволока для воздействия на пенопласт используется на специальном стенде, предварительно подготовленным. Конструкция состоит из нихромовой проволоки, легко изготавливается своими руками. Схема подключения состоит из двух креплений, груза для натяжения и питания к сети. В тех случаях, когда объемы производства повышены используются специальные станки для обработки пенопласта.

Технология самостоятельного изготовления резака

Существует немало вариантов сооружения из подручных средств эффективных резаков для пенопласта. Особой популярностью пользуются два из них – резак и станок с нихромовой нитью. Каждый инструмент достаточно прост в использовании и способен обеспечить ровный и качественный раскрой ячеистого материала.

Резак для пенопласта своими руками

В процессе изготовления режущего приспособления необходимо использовать такие материалы и инструменты:

  • шуруповерт или перфоратор со сверлом;
  • паяльный прибор;
  • два одинаковых карандаша;
  • щипцы с округлым сечением на концах;
  • клей ПВА или другой термостойкий клеящий состав;
  • нить нихромовая;
  • две медные проволоки;
  • деревянный брусок длинной в 10 сантиметров;
  • изоляционная лента;
  • двухместный бокс для батареек;
  • провода – один метр;
  • выключатель.

Для питания такого портативного резака используются две обычные пальчиковые батарейки.

Процесс изготовления

Собрав все необходимые детали можно приступать к сборке конструкции резака:

  1. На каждом конце деревянного бруска проделать одно отверстие соответствующее диаметру подобранного карандаша. Глубина его должна достигать половины деревянной планки. От края планки нужно сделать отступ в 1,5 сантиметр.
  2. В нижней части карандашей формировать отверстие для установки проволоки из меди, концы которой свернуть кольцом.
  3. Пластиковый бокс для батареек усадить сверху бруска на клей. Карандаши зафиксировать тем же составом в ранее проделанных отверстиях.
  4. Для регулировки тока на струну на деревянной планке установить выключатель.
  5. Два провода следует припаять к коннектору, расположенному в контейнере для батареек. Оттуда проводник тока вывести к выключателю, а затем зачистить от оплетки концы и с помощью паяльника зафиксировать к медной проволоке на каждом отдельном карандаше. Места соединений изолировать.
  6. Нихромовую струну туго натянуть, продев и хорошо закрепив между медными кольцами.

В готовый резак следует вставить батарейки и можно приступать к работе. Такой инструмент способен раскраивать пенопласт толщиной до 4 сантиметров. При этом с его помощью можно вырезать несложные фигуры.

Самодельный станок

Стационарная установка для резки пенопласта позволяет более точно выполнить раскрой ячеистого изделия по намеченным линиям. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками.

Самодельный станок для резки пенопласта

Для изготовления стационарного резака необходимо подготовить такие приспособления:

  • два длинных самореза с широкими шляпками.
  • нихромовая струна;
  • провода для подключения тока;
  • реостат для регулировки силы заряда;
  • понижающий трансформатор с напряжением в 12 вольт.

В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно.

Техника изготовления

Самодельный станок собрать не составляет особой сложности:

  1. По центру стола обозначается продольная линия. На ее концах с двух сторон опорной плоскости фиксируются саморезы;
  2. Нихромовая нить натягивается между установленными винтами. С одного конца она просто фиксируется, а с другого проводится через пружину. Струна должна располагаться на высоте 10 – 15 сантиметров от уровня поверхности стола.
  3. Провода, исходящие от трансформатора, подсоединяются к обоим концам натянутой нихромовой нити. С одной стороны самореза, на котором закреплена проволока, подвешивается груз. Он обеспечивает хорошее натяжение режущему элементу.

В действие устройство приводится при подаче питания к трансформатору. Процесс резки происходит за счет нагревания струны. При этом она должна слишком сильно накаляться иначе получится широкий разрез.

Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку. Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя.

Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал. Резку пенопласта в домашних условиях можно осуществлять любым удобным способом

Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя

Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.
