Парогенератор своими руками: схема и инструкция по сборке

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

Промышленная парообразующая установка

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата	Изображение	Описание
Индукционный		Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный		Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический		В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной		За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Основные неисправности

Простота конструкции агрегата гарантирует его долговременную эксплуатацию. Несоблюдение правил эксплуатации и монтажа приводит к следующим неисправностям:

1. Разгерметизация резервуара. Может быть вызвана некачественной сваркой, нарушением целостности прокладок.
2. Перегорание ТЭНа при эксплуатации без воды или от коррозии, вызванной большим скоплением накипи.
3. Пар поступает в малом количестве или вообще отсутствует, срабатывает клапан. Причиной может быть водяная пробка от скопившегося конденсата в месте перегиба паропровода.

Самостоятельно собрать парогенератор для бани и других бытовых нужд можно из подручных материалов, имея немного навыков и терпения.

Поскольку парообразователи отличаются простой конструкцией и высокой прочностью используемых материалов, поломки такого оборудования встречаются достаточно редко. Основной причиной выхода из строя агрегатов является плохое качество используемой воды, из-за чего образуется накипь. Чтобы избежать её образования, в контуре подачи воды устанавливают соответствующее фильтрующее оборудование.

Как устроены парогенераторы

Прежде чем приступать к поиску деталей и ревизии в гараже, важно понять, что собственно нам необходимо искать. Парогенератор своими руками можно собрать из хлама – проверено на себе. Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак

Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги

Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак. Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги.

Кроме того, необходимо найти, подобрать, собрать или позаимствовать нагревательный элемент. В этом нам помогут вышедшие из строя старые бытовые приборы, к примеру, электрический чайник.

Для успешной реализации проекта необходимо подготовить чертежи парогенератора, собранного своими руками

Здесь важно учесть и рассчитать мощность и необходимый объём ёмкости. Также потребуется паровой и водяной насос. Особенно если необходимо сделать паровую пушку для бани своими руками

Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка

Особенно если необходимо сделать паровую пушку для бани своими руками. Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка.

Кроме того, не забывайте, что в любой системе обязательно необходимо сливать воду и прочищать ТЭНы. Поэтому необходимо обеспечить кран для слива, а также постоянный доступ к нагревательным элементам.

Принцип работы различных функций

Производители предлагают различные функции электроутюгов для обеспечения удобства глажки. Перечислим основные:

• автоматическое отключение и терморегулятор;
• подача пара;
• работа без регулятора;
• система против образования капель;
• отпаривание в вертикальном положении.

Рассмотрим по отдельности каждый вид.

Автоматическое отключение и терморегулятор

Отключение утюга в автоматическом режиме необходимо в целях пожарной безопасности. В конструкции находится нагревательный элемент. Чтобы не допустить возгорания, предохранитель отключает систему, если она находится:

• 30 секунд в горизонтальном положении без использования;
• около 10 минут без движения вертикально.

Указанные параметры приняты за стандарт безопасности. Основной принцип работы терморегулятора – подбор требуемого режима глажки разных по типу тканей. Это переключатель, при повороте которого выбирается заданное значение нагрева. По его достижению терморегулятор размыкает цепь, подача тока прекращается. Спустя несколько минут процесс возобновляется, нагрев продолжается.

Подача пара

Управление подачей пара осуществляется двумя кнопками. Первая осуществляет поступление пара через отверстия в подошве. При нажатии порция воды нагревается, превращается в пар, который подается к основанию. Если нажать на вторую кнопку, вода поступает к носику и разбрызгивается по ткани. Функция удобна при обработке сильно мятой одежды или белья и помогает тщательно разгладить все складки. В некоторых моделях используется функция парового удара (усиленная струя пара), которая помогает обработать плотную ткань со складками.

Если использовать неочищенную воду из-под крана, это приводит к образованию известкового налета на поверхности нагревательных элементов. Вода более жесткая по своему составу быстрее снижает эффект от нагрева и может привести к неисправности ТЭНов. Нужно следить за появлением ржавых пятен, частичек накипи при использовании бытового прибора. Своевременная очистка нагревательных элементов продлит срок службы.

В дорогой технике есть система фильтрации, которая обеспечивает подачу уже очищенной воды. Единица измерения подачи пара – граммы за 1 минуту. Средний показатель непрерывной подачи – 10-150 грамм/минуту. Если ткань не пересушили перед глажкой, достаточно 30 грамм за 1 минуту.

Работа без регулятора

В некоторых моделях применена функция бытового прибора с отпариванием без регулирования градусов и подачи пара. Производители предлагают пользователям гладить разные типы тканей (шелк, хлопок, лен, шерсть и т.д.) не задумываясь о переключении режимов глажки. Такие модели подходят для тонких тканей, где нет необходимости высоких значений нагревательного элемента. Для плотных изделий модели без регулирования температурного режима лучше не использовать.

Система против образования капель

При парообразовании есть вероятность вытекания из отверстий на подошве капель воды. Причиной этого является инертность – изделие должно нагреться, чтобы набрать нужный режим. Если не все количество жидкости использовано при глажении, противокапельная система не позволит вытечь оставшейся воде из емкости после выключения. При включенном в сеть бытовом приборе она предотвращает от лишних капель на ткани.

Отпаривание в вертикальном положении

Очень удобно обрабатывать вещи горячим паром, не снимая их с вешалки в вертикальном положении. Заметим, контакта подошвы с тканью при таком процессе нет. Применяется такая функция для разглаживания изделий из ткани, которую нельзя выгладить при непосредственном контакте с нагревательным элементом.

Подобрать по характеристикам подходящую модель нужно с учетом следующих правил:

• шнур изделия до 2 метров, в оплетке, лучше на вращающемся шарнире;
• следует приобретать бытовой прибор с температурной настройкой большого диапазона;
• оптимальный вес от 1.5 кг, более легким труднее будет разглаживать ткань.

Какую модель утюга выбрать для использования в быту? На этот вопрос мы постарались ответить, рассмотрев основные принципы работы и устройство основных модификаций.

Как сделать парогенератор для самогонного аппарата своими руками по подробной схеме

Создание устройства проходит по следующему плану:

1. Выбирается емкость подходящего типа и размера.
2. Устанавливается нагревательный элемент.
3. Обустраивается подача воды.
4. Обустраивается отвод пара.
5. Проводится тестирование готового изделия

Подбор емкости

Наиболее подходящей емкостью является скороварка или пароварка, заменой может служить любая эмалированная емкость или кастрюля из нержавеющей стали с плотно прилегающей крышкой.

В скороварках и пароварках практически всегда обустроен стравливающий клапан, через который выходит избыточное давление. Если его нет или если в качестве основы используется обычная кастрюля, купить такую деталь можно в хозяйственном магазине или на специализированной рыночной площадке.

Устанавливать аварийный клапан лучше в крышке, при этом необходимо надежно герметизировать зазор, который образуется между деталью и телом крышки.

Устройство нагрева

Если как метод нагрева будет выбрана установка парогенератора для самогонного аппарата на газовую /электро / индукционную плитку, то больше ничего делать не нужно.

Если выбор пал на ТЭНы, то, во-первых, нужно приобрести подходящее по размерам и мощности нагревательные элементы. К счастью, подобного товара как на базарах, так и на торговых площадках интернета более чем достаточно.

Во-вторых, нужно установить нагревательный элемент так, чтобы между ним и дном емкости был зазор примерно в 1 сантиметр.

Для этого на внешней стороне парогенератора делаются отметки относительно места установки ТЭНа, после чего посредством сверла и дрели проделывается соответствующее отверстие.

При обустройстве отверстий, через которые будут выходить концы нагревателя, используются шпильки или болты, при этом место их соединения с емкостью уплотняется посредством силиконовых прокладок для обеспечения герметичности.

Далее ТЭНы устанавливаются в подготовленные отверстия и крепятся гайками, после чего емкость наполняется водой для проверки герметичности.

Обустройство подачи воды

Для этого на уровне ниже установки ТЭНа обустраивается трубка, по которой будет подаваться вода.

Оптимальным металлом является медь, так так найти такую тонкую трубку из нержавейки достаточно трудно, кроме того, медь легко обрабатывать, придавая ей необходимую форму. Вода в емкость может подаваться либо вручную, либо под контролем датчика высоты жидкости.

Второй метод более сложный и требует не только расходников, но и понимания и специфических навыков в работе с автоматикой.

Для этих целей используется поплавковый механизм, который по принципу работы схож с тем, что используется в унитазе. При снижении уровня воды он, опускаясь, открывает клапан, а при подъеме до нужного уровня – закрывает.

Обустройство отвода пара

Для этого в крышке емкости прорезается отверстие, в которое нужно установить резьбовой штуцер и закрепить гайкой, уплотнив силиконовой прокладкой с обратной стороны крышки. На штуцер надевается силиконовый шланг, по которому пар будет поступать в перегонный куб.

В варианте с молочным бидоном аварийный клапан и пароотвод обустраиваются в верхней части стенки емкости, а не в крышке.

Тестирование

Прежде чем использовать агрегат в процессе перегонки вместе с самогонным аппаратом, его необходимо протестировать по такому плану:

• Проверить герметичность изделия наполнив его водой.
• Проверить, работает ли принцип сообщающихся сосудов при подсоединении устройства к перегонному кубу.
• Если обустроена поплавковая автоматика для контроля за уровнем воды, нужно проверить ее работоспособность.
• Проверить работу нагревательных элементов, налив воды при открытой крышке и убедившись в нормальном испарении воды.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

• Камни в печи обязательно разогреть до определённой температуры;
• Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
• Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

• Ёмкость для воды;
• Систему очистки жидкости;
• Нагревательный элемент;
• Парообразователь;
• Насосы для подачи воды и пара;
• Контрольно-измерительные приборы;
• Аварийные датчики и клапаны;
• Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

1. Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
2. Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
3. Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
4. С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Пошаговые действия

1. Подготавливается воронка (берется готовая или изготавливается из листа нержавейки)
2. Монтируется обратный клапан и подключается с помощью фитинга гофрированная труба. Она может быть и обычной водопроводной.
3. С использованием соединительных элементов изготавливается устройство той формы, которая подойдет для укладывания в печь-каменку.
4. В качестве рассеивателей пара будут служить отрезки гофротрубы. На них сверлится ряд отверстий до 2 мм в диаметре. Если во время тестирования вода испаряется ускоренными темпами, некоторые отверстия можно закрыть саморезами.
5. Готовая паровая пушка помещается в печь и закладывается сверху камнями.

При первых тестах самодельное устройство жидкостью заполняется в ограниченном количестве, а печь не разогревается до конца. Если испытания удачные, то можно протестировать в рабочем режиме.

Самодельный генератор прост в изготовлении, и умелец сделает его в течение одного дня. Полностью заводской прибор заменить невозможно, но в результате в бане будет создана более комфортная атмосфера и лучшие условия для оздоровления.

О самодельной конструкции и безопасности

Если использовать самогонный аппарат с парогенератором, то брагу можно не фильтровать. Часть операции при изготовлении спиртового напитка будет не нужна. Сильфон лучше взять металлический с гибкой муфтой. В нагреваемый бак с водой лучше встроить тэны, если это не электрическая скороварка. Они для самогонного домашнего производства будет экологически чище, чем открытый огонь.

Если нет сильфона, то изготовление самодельного устройства для подачи пара не займет много времени. Достаточно найти металлическую трубку и ножовкой сделать в ней небольшие пропилы через сантиметр длины. Или насверлить дрелью отверстий. Через такой «сильфон» длиной 20 – 40 см и будет поступать пар в брагу.

Сделав своими силами барботер, надо герметично вставить его в емкость с брагой. Трубка диаметром 15 – 22 мм вполне подойдет для этого. Вода нагревается в скороварке свыше ста градусов. Пар под давлением пойдет в барботер или сильфон, то есть в залитую в другую емкость брагу. Рабочий клапан имеет регулировку давления. Его можно менять, повышая или понижая температуру кипящей воды. Можно взять для изготовления самогонного аппарата и пивной кег, и герметичную флягу (для кипячения воды), или какую другую емкость, но только вставить в них предохранительный клапан.

https://youtube.com/watch?v=2hpTstxGRLE%3Frel%3D0%26showinfo%3D0

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

• или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
• , которую придется переработать более основательно;
• . Над ней также придется потрудиться;
• . Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

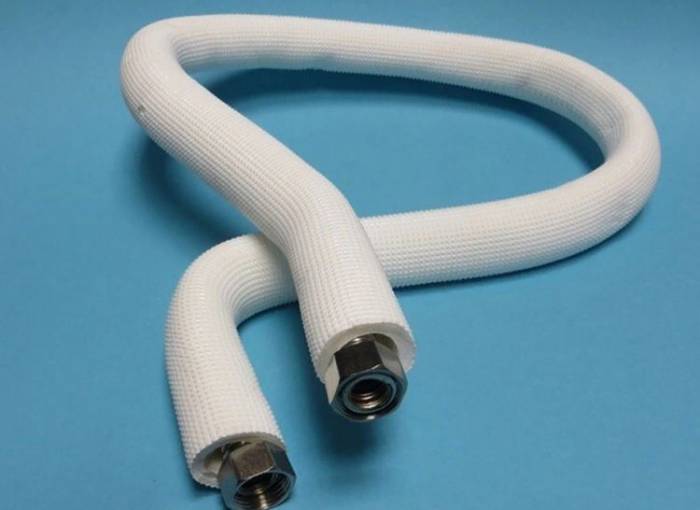

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Устройство и принцип работы

Самые простые изделия состоят из:

• резервуара для воды;
• нагревательного элемента
• подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

• В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
• При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Самодельная паровая пушка

Приспособление изображено на рисунке.

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

1. Корпус, изготовленный из трубы.
2. Навинчивающаяся крышка.
3. Лейка из нержавеющей стали или стакан.
4. Гайка соединения.
5. Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.
