Отопление частного дома солнечными коллекторами

Селективное покрытие для солнечных коллекторов

Независимо от того, какие конструктивные особенности будет иметь солнечный коллектор, эффективность его работы определяется селективным покрытием, влияющим на светопоглощающие способности теплоприемников.

При самостоятельном изготовлении коллектора для нанесения селективного слоя можно приобрести специальную краску, но вполне подходит и использование других химических материалов, наносить которые следует тонким слоем:

  • черный хром;
  • оксиды металлов и, прежде всего, оксид меди;
  • газовая сажа;
  • черная краска, которую для большего эффекта лучше наносить на какой-либо утеплитель;
  • можно выполнить так называемое «воронение» стали, при котором создается зеркальная поверхность.

Но следует учитывать, что не все виды покрытия обладают одинаковым коэффициентом селективности, то есть у них разное поглощение солнечной энергии и способность к ее теплоотдаче.

Когда выбирается селективная краска для солнечных коллекторов, то нужно ориентироваться на показатели поглощения солнечной энергии от 8,5 до 16, которые являются оптимальными.

Также при выборе следует учитывать и срок службы покрытия, который определяется способностью сопротивления таким негативным факторам, как влажность, воздействие солнечных лучей и высоких температур.

Какой коллектор лучше для отопления

Для южных регионов с мягкой зимой и большим количеством солнечных дней в году лучший вариант — плоский коллектор. При таком климате он показывает высшую продуктивность.

Для регионов с более суровым климатом подходят трубчатые коллекторы. Причем для суровых зим больше подходят именно системы с Heat-pipe: они греют даже ночью и даже в пасмурную погоду, собирая большую часть спектра солнечного излучения. Они не боятся низких температур, но точный диапазон температур нужно уточнять: он зависит от вещества, находящегося в тепловом канале.

Эти системы при грамотном расчете могут быть основными, но чаще они просто экономят затраты на отопление от другого, платного источника энергии.

Для России больше подходят трубчатые гелиосистемы

Еще одним вспомогательным отоплением может быть воздушный коллектор. Его можно сделать во всю стену, причем он легко реализуется своими руками. Он отлично подойдет для отопления гаража или дачи. Причем проблемы с недостаточным нагревом могут возникнуть не зимой, как вы ожидаете, а осенью. При морозе и снеге энергии солнца в разы больше, чем в пасмурную дождливую погоду.

Экономичность солнечных коллекторов для отопления

До того, как сделать окончательный выбор, необходимо выяснить насколько выгодным является обогрев солнечными коллекторами. Например, отапливаемая площадь дома, расположенного на юге страны, составляет 155 кв. м. С учетом теплого климата и качественного утепления для обогрева будет достаточно мощности отопительной системы, равной 15 кВт, а значит, суточное энергопотребление равно 15х24=360 кВт/ч.

Прежде всего, нужно узнать площадь коллекторов. Известно, что квадратный метр поверхности Земли на данной широте получает около 5 кВт/ч тепла в сутки. В холодные месяцы инсоляция понижается до 4 кВт·ч/кв.м.

Исходя из КПД коллектора с одного «квадрата» его площади можно получить в сутки максимум 4х0,8=3,2 кВт·ч энергии. Это означает, что площадь коллекторов не может быть меньше 360:3,2=112,5 кв. м.

Поскольку цена одного источника солнечной энергии довольно высокая, расчет солнечного коллектора для отопления показывает, что покупка такого оборудования обойдется в значительную сумму. Кроме этого, нужно помнить, что приобретение теплоаккумулятора, узла смешения и монтаж разводки также стоит денег.

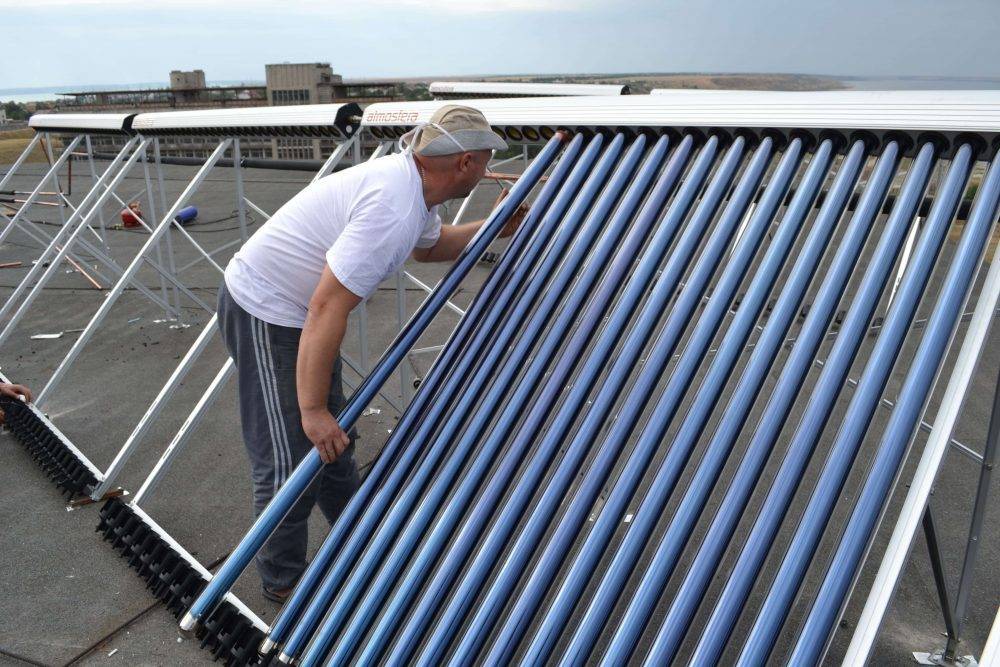

Необходимые инструменты и материалы для монтажа солнечного коллектора

Установка солнечных коллекторов осуществляется под открытым небом. Следовательно, сама конструкция, трубопроводная система и все вспомогательные крепления со временем подвергаются разрушающему воздействию окружающей среды. На них могут появиться коррозии и деформации. Поэтому для установки используют только нержавеющие материалы.

Для монтажа солнечного коллектора используют следующие вспомогательные инструменты:

  • кран или подъемник;
  • строительные леса;
  • кровельная лестница;
  • страховочное оборудование – жилет, трос и т. д.;
  • строительный уровень;
  • вакуумный захват;
  • изоляционный материал для труб.

От качества установки зависит надежность, эффективность и долговечность оборудования.

Теплоносители для гелиосистем

Основным теплоносителем для систем теплоснабжения является вода. Однако ее применение в гелиосистемах ограничено температурой кристаллизации, составляющей 0оС, а значит применение воды в роли теплоносителя ограничивается климатическими зонами, где не бывает отрицательных температур. Кроме того, содержащиеся в воде соли засоряют поверхности нагрева накипью, а коррозионный агент – кислород – повреждает металлические части систем теплоснабжения и способствует разложению теплоносителя на составляющие элементы. Поэтому для гелиосистем был разработан вид теплоносителя, лишенный вышеперечисленных недостатков.

Основой такого теплоносителя является пропиленгликоль, смешанный с водой, прошедшей водоподготовку в виде деминерализации.

Кроме того, для уменьшения коррозирующего и разлагающего воздействия кислорода, в теплоноситель добавляют антиокислительные присадки, образование пузырьков газа в жидкости уменьшается добавлением пеногасителей, а стабилизаторы, добавленные в теплоноситель, помогают сохранять раствор химически однородным. Как правило, теплоносители для гелиосистем продаются уже в готовом виде. Концентрация пропиленгликогеля в них составляет от 40% и выше, что соответствует температуре кристаллизации от -30оС и ниже. Показатель кислотно-щелочного баланса (рН) для готового теплоносителя поддерживается в щелочной зоне (≥ 7,0) для уменьшения коррозирующего действия.

При эксплуатации теплоносителей гелиосистем не следует смешивать теплоносители от разных производителей, так как разные как по количественным, так и по качественным свойствам составы могут вступить в химическую реакцию, приведя гелиосистему в негодность.

Солнечная энергетика в условиях современного энергетического и экономического кризиса является одним из перспективнейших направлений технологий, направленных на сохранение невосполнимых ресурсов нашей планеты.

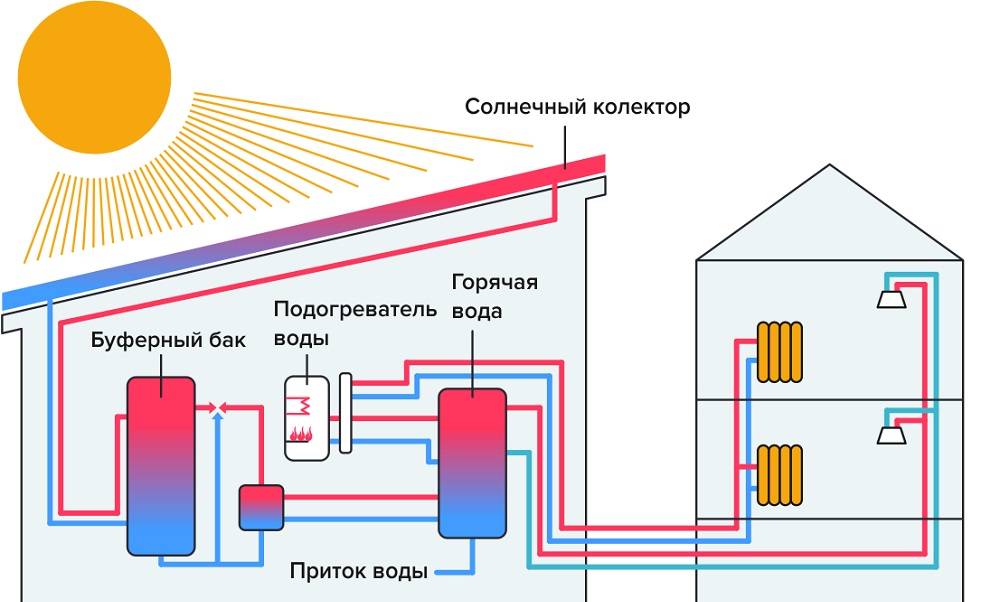

Схемы подключения солнечного коллектора

При установке солнечного водонагревателя или системы отопления к устройству обязательно подключают накопительный бак. Он нужен из-за непропорционального расхода энергии и распределения генерируемого тепла. Со временем бак заполняется водой, которой владельцы системы используют по своему усмотрению.

Рекомендуется устанавливать стандартный бойлер или буферную емкость. Рационально построенная конструкция представляет собой соединение коллектора с теплопроводником, который сообщается с бойлером.

Для отопления дома

В северо-восточных регионах России осенью и зимой отсутствует максимальная солнечная активность. Гелиоустановки используются в качестве вспомогательного энергоисточника для подогрева. Схема подключения представлена на рисунке ниже.

Солнечный коллектор подключают к водопроводу и циркулярному насосу. Энергию используют для косвенного нагрева помещения.

Для горячего водоснабжения

Существует 2 варианта использования: для лета и зимы.

Первый подходит для дачников. Они нагревают воду только летом. Поэтому такая установка имеет минимальную инерционность. Нужно установить солнечный коллектор ниже уровня бака-накопителя, чтобы вода циркулировала естественным путем.

Зимой в качестве жидкости-теплоносителя используют антифриз, который вливают в аккумулирующую емкость со змеевиком. За счет его непрерывной циркуляции вода постоянно нагревается до оптимальной температуры.

Отопление + ГВС

Суть схемы подключения – объединение процессов отопления и ГВС. Применяется двухконтурная теплоаккумулирующая емкость с внутренним резервуаром. Это помогает отделить техническую воду от питьевой. Для автоматизации включают в схему контроллер СК для предупреждения перерасхода.

Для подогрева бассейна

Для прогрева переносного или стационарного бассейна используют погружную помпу. Ее можно заменить на автоматизированную насосную станцию, которая будет осуществлять циркуляцию холодной воды из бассейна, а нагретой – из СК.

Эффективность зимой

Эффективно ли отопление дома солнечными коллекторами зимой?

Ну что же, теперь посмотрим, как различные виды солнечных коллекторов работают в условиях зимы. Напомним, что противники внедрения таких установок выдвигают следующие аргументы:

  1. Засыпка панели снегом: данная проблема актуальна только для плоско-пластинчатых коллекторов. На трубках вакуумных установок, как показала практика, снег задерживается только в тех редких случаях, когда в силу особых погодных условий на их поверхности образуется изморозь. Если же во время снегопада дует хотя бы слабый ветер (от 3 м/с), панель точно останется чистой.
  2. Из-за того, что коллектор окружен холодным воздухом, все тепло с коллектора улетучивается: этот аргумент опять же справедлив только в отношении плоско-пластинчатых коллекторов. Действительно, зимой производительность такой установки в сравнении с летней уменьшается пятикратно. В более совершенных вакуумных моделях прослойка вакуума позволяет сберечь до 95% усвоенного тепла. Самые современные модели даже в сильный мороз способны довести воду до кипения.
  3. Коллектор легко может быть поврежден градом: в заводских условиях коллекторы изготавливаются из высокопрочных материалов. В Сети можно найти видеоролики, снятые во время испытаний панелей на ударную прочность. Коллекторы обстреливают стальными шариками и нетрудно заметить, что удар они держат очень хорошо.

Виды солнечных коллекторов

Виды солнечных коллекторов

Существует своя классификация данных устройств, которая базируется на их конструкции:

  • Плоский,
  • Воздушный,
  • Вакуумный.

Плоская конструкция внешне похожа на ящик, выполненный из алюминия, внутри которого находятся трубки из медных материалов. На дне ящика находится довольно толстый теплоизоляционный слой. Сверху изделие закрыто специальными материалами, например, закаленным стеклом или пропиленегликолем. Именно данная поверхность и будет поглощать в себя тепло солнечных лучей. Среди всех видом изделий эта конструкция является наиболее прочной и долговечной, поэтому она рекомендована для установки в регионах, где регулярно выпадает дождь или снег.

Однако у плоского коллектора имеется один довольно существенный недостаток: если он выходит из строя, то это будет касаться всей отопительной системы. Ремонту, как правило, не подлежит, его придется сразу менять и устанавливать новый. Его можно применять не только для обогрева, но и для горячего водоснабжения, однако его производственной мощности хватит лишь для того, чтобы прогреть температуру всего на 20-30 градусов выше по сравнению с температурой окружающей среды. Данная модель является самой дешевой среди всех других видов.

Конструкция воздушного коллектора функционирует по принципу парникового эффекта. Солнечные лучи, притянутые рабочей поверхностью, будут полностью поглощаться. Эта тепловая энергия прогревает массу воздуха, которая находится внутри конструкции. В ней может быть предусмотрен специальный вентилятор, передающий горячий воздух дальше в жилые помещения, однако имеются устройства, обеспечивающие естественную циркуляцию. Данный коллектор представляет собой прочную, надежную и очень долговечную конструкцию, которая практически не будет нуждаться в проведении ремонтных работ. Их недостаток заключается в том, что диапазон прогрева воздуха не слишком большой.

Вакуумный коллектор состоит из системы медных трубок, размещенных в стеклянном сосуде довольно большого объема. Между стенками воздуха нет, он полностью откачан. Вакуум в данном случае выполняет функцию теплоизолятора и одновременно проводника.

Все элементы располагаются в ряд, что позволяет поглотить как можно большее количество солнечной энергии. В зависимости от того, какой протяженности будут трубки, можно будет рассчитать, сколько тепла они станут давать. Для не слишком большого дома вполне подойдут трубки, длина которых не будет превышать два метра с внутренним диаметром 6 см. Стекло, используемое в данной конструкции, отличается хрупкостью, поэтому такие осадки, как град, а также упавшие ветки и прочие физические воздействия могут привести к тому, что она выйдет из строя.

Ремонтные работы в этом случае связаны с необходимостью замены трубки, которая вышла из строя, что является несомненным плюсом, так как нужды в полной замене системы не будет. В зимний период эффективность от использования такого солнечного коллектора значительно выше по сравнению с плоскими устройствами. Это связано с его возможностью лучше прогревать воду и сохранять тепло в течение долгого времени. Коллекторы вакуумного типа, используемые для прогрева дома, обычно имеют только самые положительные отзывы со стороны потребителей, так как можно приобрести изделия различных размеров, поэтому они подойдут даже для достаточно больших домов. Это позволяет хорошо сэкономить на отоплении, не снижая при этом показатели коэффициента полезного действия.

Стоит отметить, что коллекторы могут быть сезонного использования и круглогодичного применения. Первая разновидность может функционировать только в том случае, если температура окружающей среды не ниже ноля градусов. Круглогодичные являются универсальными конструкциями, однако их стоимость будет значительно выше.

Осуществляя выбор солнечного коллектора, следует учитывать не только собственные финансовые возможности, но и ряд других параметров:

  • Требуемая мощность,
  • Площадь крыши, так как коллектор устанавливается обычно именно там.

Каким должен быть угол наклона коллектора

Угол установки плоского солнечного коллектора зависит от следующих факторов:

  1. Регион проживания. Для южных регионов – 30-35°, для средней полосы – от 40°.
  2. Время года, когда планируется использовать установку (летний или зимний сезон, круглогодично). Для всесезонного применения выбирают угол, которые примерно равен географической широте региона. Летом это значение уменьшают на 15°. Зимой, наоборот, увеличивают.
  3. Климатические условия и количество осадков. Если гелиосистема используется в зимой, угол наклона делают крутым, чтобы снег не скапливался на ее поверхности.

В сопроводительной инструкции производитель указывает оптимальные показатели угла наклона для каждого солнечного нагревателя. Соблюдение всех условий для определения значений углового наклона способствует максимально эффективной работе оборудования.

Работает ли зимой солнечный коллектор?

Как свидетельствует статистика (данные приведены в Википедии), на 1 тыс. россиян приходится примерно 0,2 кв. м применяемых у нас солнечных коллекторов, тогда как в Германии этот показатель составляет 140 кв. м, а в Австрии – целых 450 кв. м. на 1 тыс. жителей.

Ведь на большей части России за день поверхности земли достигает такое же количество солнечной энергии, как и на юге Германии – в теплое время эта величина составляет от 4 до 5 кВт*ч/кв. м.

Чем же вызвано наше отставание? Отчасти оно обусловлено сравнительно низкими доходами россиян (гелиоустановки являются пока довольно дорогим удовольствием), отчасти – наличием собственных крупных газовых месторождений и, как следствие, доступностью голубого топлива.

Но немалую роль сыграло и предвзятое отношение со стороны многих потенциальных пользователей, считающих установку солнечного коллектора нецелесообразной. Дескать, летом и так тепло, а зимой от подобной системы мало проку.

Вот какие аргументы выдвигают скептики касательно эксплуатации гелиоустановок зимой:

  1. Установку постоянно засыпает снегом, так что солнечное излучение достигает ее не так уж часто. Если, конечно, владелец не дежурит постоянно на крыше с веником или щеткой.
  2. Холодный морозный воздух отбирает почти все тепло, накапливаемое коллектором.

Часто упоминают и всесезонный поражающий фактор – град, который может разнести гелиоустановку вдребезги.

Чтобы понять, насколько справедливы эти доводы, рассмотрим устройство различных видов солнечных коллекторов.

Существует масса причин соорудить солнечный водонагреватель своими руками. Самая главная из них – это то, что энергия полученная таким способом, совершенно бесплатная.

Альтернативные источники энергии для частного дома рассмотрены в этом обзоре.

А в этой теме https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/solnechnye-kollektory-dlya-doma.html все об отоплении дома солнечной энергией и способы изготовления солнечных батарей своими руками.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Правила выбора агрегата

При выборе подходящей модели важно сделать расчет солнечного коллектора для отопления

Также стоит обратить внимание на следующие параметры:

  1. Плоские модели самые прочные, но неудобные в ремонте. При поломке приходится менять всю систему адсорбции. Плоские агрегаты позволяют нагревать теплоноситель до температуры, которая на 20-40°С превышает показатели окружающей среды.
  2. Вакуумные разновидности чувствительны к внешним воздействиям. Хрупкие полые трубки легко повреждаются. Однако заменить одну трубку несложно. Эти модели намного эффективней работают зимой, чем агрегаты плоского типа.
  3. Воздушные коллекторы отличаются простой конструкцией и неприхотливостью в использовании. Они долговечные и хорошо переносят низкие температуры, но прогревают дом хуже.
  4. При выборе вакуумного агрегата учитывайте диаметр трубок. Чем больше длина и диаметр трубки, тем лучше преобразуется солнечная энергия. Оптимальный вариант – колбы длиной 200 см и диаметром 60 мм с внутренней прямой или U-образной вставкой.
  5. При выборе моделей с жидким теплоносителем учитывайте эффективность сохранения тепла в холодный сезон и во время коротких световых дней.
  6. Обязательно учитывайте несущую способность крыши при установке коллекторов на ней. В некоторых случаях каркас нужно дополнительно усилить.

Устройство солнечных гелиосистем

Гелиосистема – это полный комплект оборудования для преобразования из солнечного света тепловой энергии.

В неё входят следующие элементы:

  • солнечные коллекторы;
  • бак-аккумулятор;
  • насос;
  • контроллер управления.

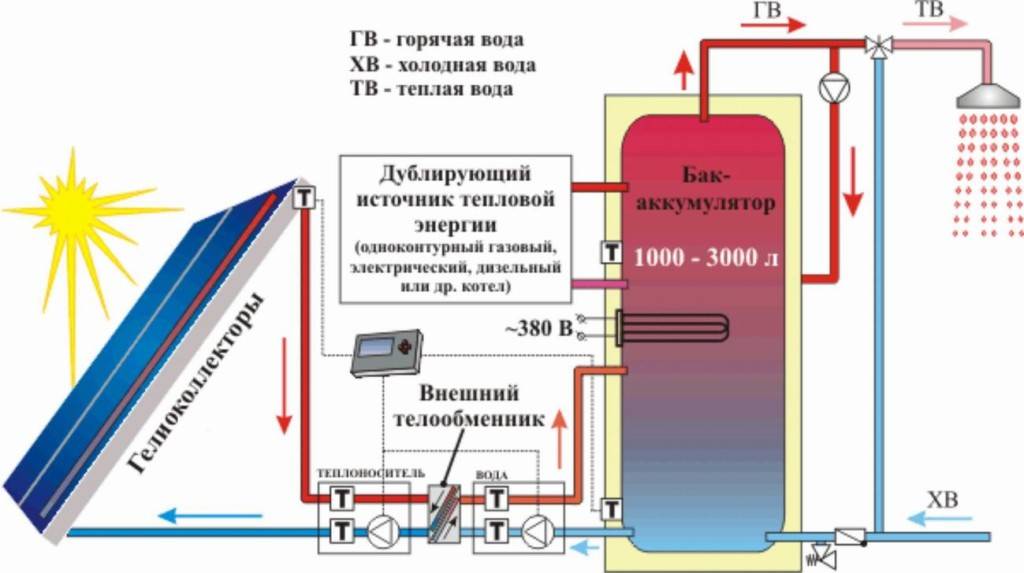

Схема и принцип работы гелиоколлектора

Бак-аккумулятор содержит внутри себя теплообменник. Через него происходит передача тепла от теплоносителя воде, которая находится в бачке. Также во время монтажа бака-аккумулятора учитывается возможность дополнительно нагревания воды до нужной температуры, например с помощью газового котла. Это необходимо на тот случай, если погода пасмурная и холодная и не хватает мощности коллектора.

Насос используется для создания циркуляции теплоносителя от гелиоколлектора до бака и обратно. Контролер управления необходим для контроля над работой всех частей системы, в том числе для защиты от перегревания.

Обратите внимание! Дополнительно рекомендуется установить источник бесперебойного питания, на случай отключения от основной сети.

В конструкцию солнечного коллектора входит медная панель, которая покрыта высокоселективным материалом. Корпус чаще всего выполнен из алюминия. Стекло используется только ударопрочное и с малым содержанием металла.

Как работают

Панель солнечного коллектора преобразует инфракрасное излучение в тепловую энергию. Полученное тепло, передаётся теплоносителю, который по трубам протекает в бак-аккумулятор. Там он передаёт тепло воде, тем самым нагревая её. Остывший теплоноситель обратно возвращается в солнечный коллектор, и всё повторяется снова.

Обратите внимание! От того насколько эффективно работает гелиоколлектор, зависит производительность всей системы. Чем больше энергии он поглотит и чем меньше потеряет, тем выше будет КПД системы.

5 Правила выбора

У всех видов таких устройств есть свои достоинства и недостатки

Выбирая подходящий для конкретных нужд коллектор, нужно обращать внимание на следующие нюансы:

  • Выгоднее всего размещать панели на южной стороне дома или с отклонением от неё на 30 градусов или менее. Если планируется круглогодичное пользование тепловым отоплением, лучше подобрать угол установки, равный географической широте местности.
  • Если поставить устройство вертикально, с него не придётся счищать снег, но КПД может значительно понизиться.
  • Перед тем как коллектор приобретён, нужно составить проект всей схемы отопления, а также предусмотреть оптимальный способ крепления к крыше. Нередко для этого требуются дополнительные каркасы. Желательно предоставить все работы по составлению планов специалистам в этой области.
  • Использование плоских моделей не всегда оправдано. Они куда более прочны, чем прочие разновидности, но при поломке их нужно менять целиком. Этот тип коллекторов может нагревать воду на 20−40 градусов выше температуры за окном.
  • Вакуумные коллекторы куда более хрупкие, чем плоские: отдельные трубки повреждаются довольно легко. Но, заменив одну колбу, можно полностью вернуть функциональность всему устройству, именно поэтому их ремонт требует меньших финансовых затрат. Зимой они куда эффективнее плоских, так как лучше собирают солнечную энергию и дольше её сохраняют.
  • Коллекторы с воздухом в качестве теплоносителя куда хуже прогревают дом, чем остальные варианты. Однако они отличаются долгим сроком службы и куда реже выходят из строя, практически не требуя ремонта.
  • У вакуумных коллекторов количество энергии, преобразованной в тепло, прямо пропорционально размерам их трубок. Лучше использовать трубки с шириной 6 сантиметров и длиной 2 метра. Если они будут уже и короче, это увеличит расход энергии. Чтобы производство тепла было более эффективным, внутри должна быть специальная вставка — прямая или в виде буквы U.

Следует также учесть, что мощность, указанная производителем, является номинальной и рассчитывается при ярком солнце, находящемся в зените. Ранним утром и вечером она будет падать, а ночью должна использоваться энергия, накопленная за день. Поэтому важна и мощность всей системы, и количество тепла, которое она сохраняет. Особенно это существенно для моделей с водой в качестве теплоносителя.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Для повышения эффективности таких установок применяют покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

Вакуумные коллекторы

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.
