Принципы и тонкости рабочего процесса

Прежде чем начать изготовление солнечного теплоносителя самостоятельно, необходимо внимательно изучить основные правила его функционирования и составляющие всей конструкции. Как не выглядело бы парадоксальным, но конструкция солнечного коллектора устроена довольно просто – в основу принципа его работы заложены обычные физические законы, в соответствии с которыми жидкость, обладающая более высокой плотностью, вытесняет жидкость с более низкой плотностью.

В принципе, такая же схема работы заложена в функционирование отопительной системы при естественном движении теплоносителя: более тёплая вода поднимается кверху за счёт более прохладной воды. Основным различием между естественным отоплением и солнечным теплоносителем является только способ нагрева воды – при коллекторе вода нагревается за счет солнца.

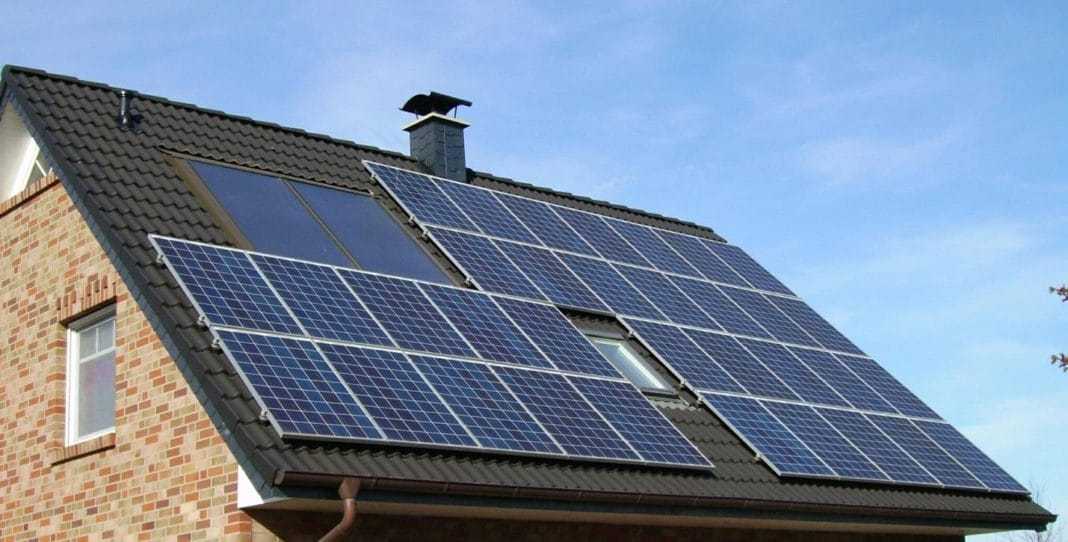

Солнечные панели, встроенные в крышу дома

Исходя из такого принципа, можно сделать вывод, что конструкция солнечного теплоносителя весьма простая: вертикально находящийся змеевик, в котором вода постепенно поднимает по мере нагревания кверху, а затем поступает в накопительную ёмкость, из которой и набирают уже подогретую жидкость. Чтобы солнечные коллекторы для дома, изготовленные своими руками, работали более эффективно, необходимо установить естественное перемещение жидкости.

Исходя из вышеперечисленных тонкостей и нюансов работы коллекторов, складывается принцип установки многочисленных узлов альтернативных солнечных обогревателей. Чтобы жизненно важная циркуляция жидкости была грамотно обеспечена без использования насоса, солнечный коллектор для отопления должен находиться на самой высокой части здания (зачастую, на крыше), а накопительная ёмкость – чуть ниже теплоносителя (к примеру, на чердаке).

На что обращать внимание при покупке коллектора?

Особенности коллекторов

Все гелиосистемы промышленного производства генерируют тепловую энергию, которая выражается в киловаттах. На этот показатель обязательно следует смотреть, так как существует вероятность приобрести либо слабую, либо чересчур мощную конструкцию

Очень важно проверить, насколько хорошо коллектор сохраняет полученное от солнечных лучей тепло, так как этот фактор будет играть одну из ключевых ролей, если его планируется устанавливать в холодных регионах

При установке коллектор помещается в специальный каркас, который имеет определенную массу. Следует выяснить, насколько сильная конструкция крыши – может ли она выдержать массу данного оборудования. Если обрешетка слабая, то ее нужно будет предварительно усилить. В некоторых случаях коллектор размещают в вертикальной плоскости, что позволяет не допустить лишнего воздействия атмосферных осадков, но из-за этого несколько снизится коэффициент полезного действия оборудования.

Обзор лучших моделей

Лучшие коллекторы

Среди плоских конструкций наилучшей считается FPC-2200. У этого устройства активная площадь составляет 2,1 квадратных метра. Коэффициент полезного действия, если правильно установить изделие, будет достигать 94%. С его помощью можно достичь температуры теплоносителя в 135 градусов, наибольшее давление в системе будет составлять 1МПа. Без каркаса устанавливать запрещено. Стоит порядка 30 тысяч рублем.

Лучшим воздушным коллектором считает SOLARVENTI SV3, он способен работать полностью в автономном режиме. Предназначен не только для жилых помещений, но и для складов, разного рода иных технических помещений. Максимальная площадь, которую он может обогревать составляет всего лишь 25 квадратных метров. Изделие отличается компактными габаритами, масса составляет около 6 см, его разрешается устанавливать как в горизонтальном, так и в вертикальном положении. Стоит достаточно дорого – 40 тысяч рублей.

На сегодняшний день вакуумные модели на российском рынке не представлены. Такой коллектор будет хорошим дополнением к стандартной отопительной системе дома или квартиры.

Требования к установке

Эффективность работы гелиосистемы зависит от соблюдения рекомендаций по их установке. Коллектор должен располагаться на открытом пространстве, куда не падает тень от зданий, деревьев, гор.

Большое значение имеет ориентация. В северном полушарии «зеркала» должны быть развернуты строго на юг. Если технически сделать этого невозможно, следует юго-запад или юго-восток.

Важный параметр – оптимальный угол наклона плоскости. Его величина зависит от отклонения положения солнца от зенита. Определяется этот параметр географической широтой местности. Если угол наклона выставить неправильно, возрастут оптические потери энергии, поскольку значительная часть лучей будет отражаться и не достигнет абсорбера.

Подключение к отопительной системе

Способ подключения зависит от того, какой тип циркуляции используется. Проще всего подключиться к системе с естественной циркуляцией. Главный принцип в этом варианте – нагрев воды.

Выше уровня коллектора подключается накопительный бак. Верхний вывод подключают ко входу горячей воды, а нижний к обратке. На входе в коллектор могут возникнуть воздушные пробки.

Подключение к системе с принудительной циркуляцией несколько иное:

  1. Контроллер управляет насосом на основе показаний датчиков.
  2. Когда температура достигает заданного значения, нагрев прекращается.
  3. Бак-накопитель, обратка и выход коллектора — места, где устанавливаются такие датчики вместе с такой системой лучше использовать дополнительные источники тепла. Например, твердотопливные или газовые котлы. На степень нагрева воды в системе в таких случаях влияет местоположение коллектора по отношению к солнцу, и уровень наклона.

Мнение эксперта
Торсунов Павел Максимович

Лучше устанавливать коллекторы так, чтобы под прямыми солнечными лучами они находились большую часть дня. Если не планируется подключать дополнительные источники тепла, объем бака в регионах с суровым климатом лучше выбирать около 40 см3. Иначе в пасмурные дни система будет работать не эффективно.

Принцип работы

Самодельные коллекторы прекрасно подходят для отопления, подогрева воды в небольших домах, коттеджах, подогрева бассейнов. Решив собрать дома своими руками подобный агрегат, нужно вспомнить физические законы, разобраться в принципе его работы:

  • Приемное устройство поглощает (абсорбирует) солнечную энергию: в качестве таковых могут быть использованы медные или стеклянные поверхности черного либо темного цвета. Именно эти материалы обладают большей абсорбцией и оптимальны для подогрева воды или других жидкостей.
  • Тепло от абсорбера передается на бак с теплоносителем: водой, антифризом, другой специальной жидкостью, которая будет обогревать ваш дом.
  • Теплоноситель по трубам подается в радиаторы, используется для хозяйственных нужд (горячая вода на кухне, в ванной комнате).

Принцип работы самодельного солнечного коллектора

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

Из чего можно сделать гелиосистему

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

Заводской коллектор для нагрева воды от солнца работает следующим образом:

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

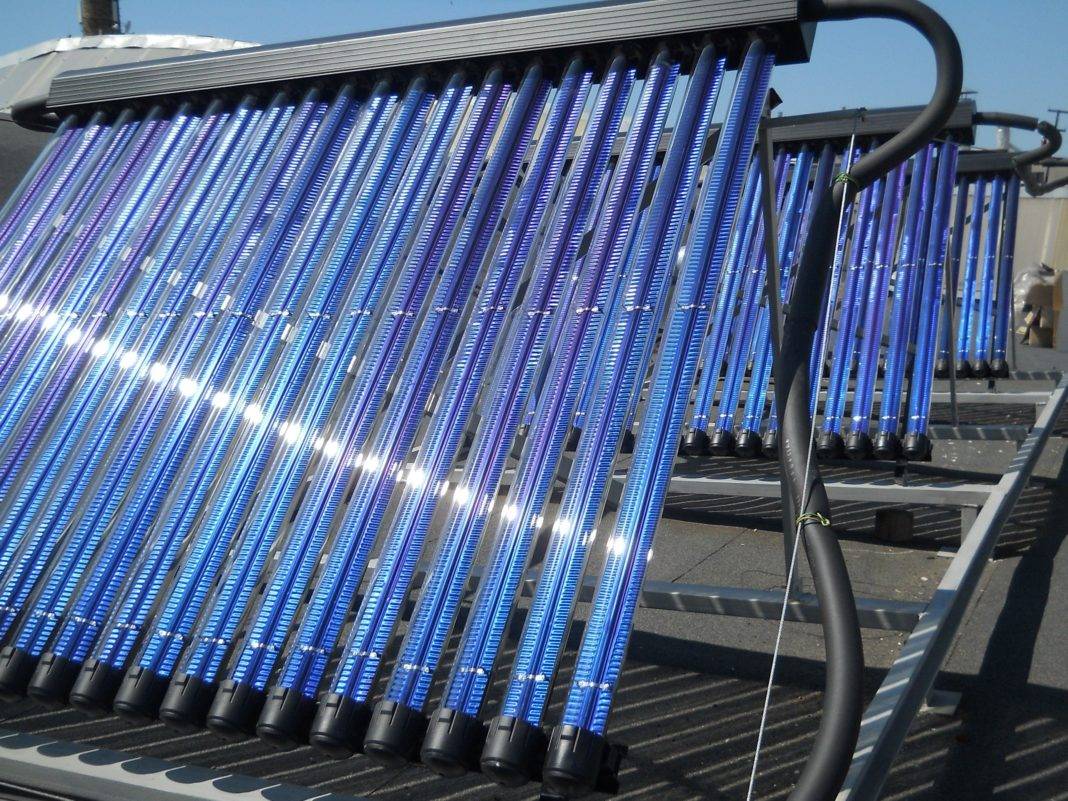

Коллектор из вакуумных трубок

В этом случае не получится обойтись исключительно подручными средствами. Для изготовления солнечного коллектора придется купить вакуумные трубки. Их продают компании, занимающиеся обслуживанием гелиосистем и непосредственно производители гелиоводонагревателей.

Для самостоятельного производства лучше выбирать колбы с перьевыми стержнями и тепловым каналом heat-pipe. Трубки легче монтировать и менять в случае необходимости.

Также нужно приобрести блок-концентратор для вакуумного солнечного коллектора

При выборе обращают внимание на производительность узла (определяется по количеству трубок, которые можно одновременно подключить к устройству). Раму изготавливают самостоятельно, собирая деревянный каркас

Экономия при изготовлении в домашних условиях, с учетом приобретения готовых вакуумных трубок, составит не менее 50%.

Принцип работы солнечных коллекторов

Если кратко, то солнечные коллекторы направлены на захват тепловой солнечной энергии, ее концентрацию и последующее направление на человеческие нужды.

Рассмотрим, из чего состоит солнечный коллектор:

  • Коллекторная система состоит, собственно, из коллектора, контура для теплообмена и теплового аккумулятора (обычного водяного бака).
  • По солнечному коллектору происходит циркуляция теплоносителя (жидкости). В нем теплоноситель нагревается от солнечной энергии.
    Затем передают добытую энергию посредством теплообменника, вмонтированного в бак-аккумулятор, воде в баке.

  • В баке нагретая вода хранится вплоть до ее использования, к примеру, на отопление дома солнечными коллекторами, а также другие хозяйственные нужды.
    Для более продолжительного сохранения воды в нагретом состоянии, бак должен обладать качественной теплоизоляцией.
  • Циркуляция воды в солнечном коллекторе может производиться как естественным, так и принудительным способом.
  • В бак-аккумулятор также может быть вмонтирован дублирующий электронагреватель, который при необходимости будет автоматически включаться, чтобы нагреть воду до заданной температуры при устоявшейся пасмурной погоде либо непродолжительном солнцестоянии в зимний период.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Отличие солнечных батарей от коллекторов

Прежде чем продолжить описание основных характеристик и сферы применения гелиосистем для нагрева воды, нужно разобраться, чем отличаются солнечные батареи от коллекторов.

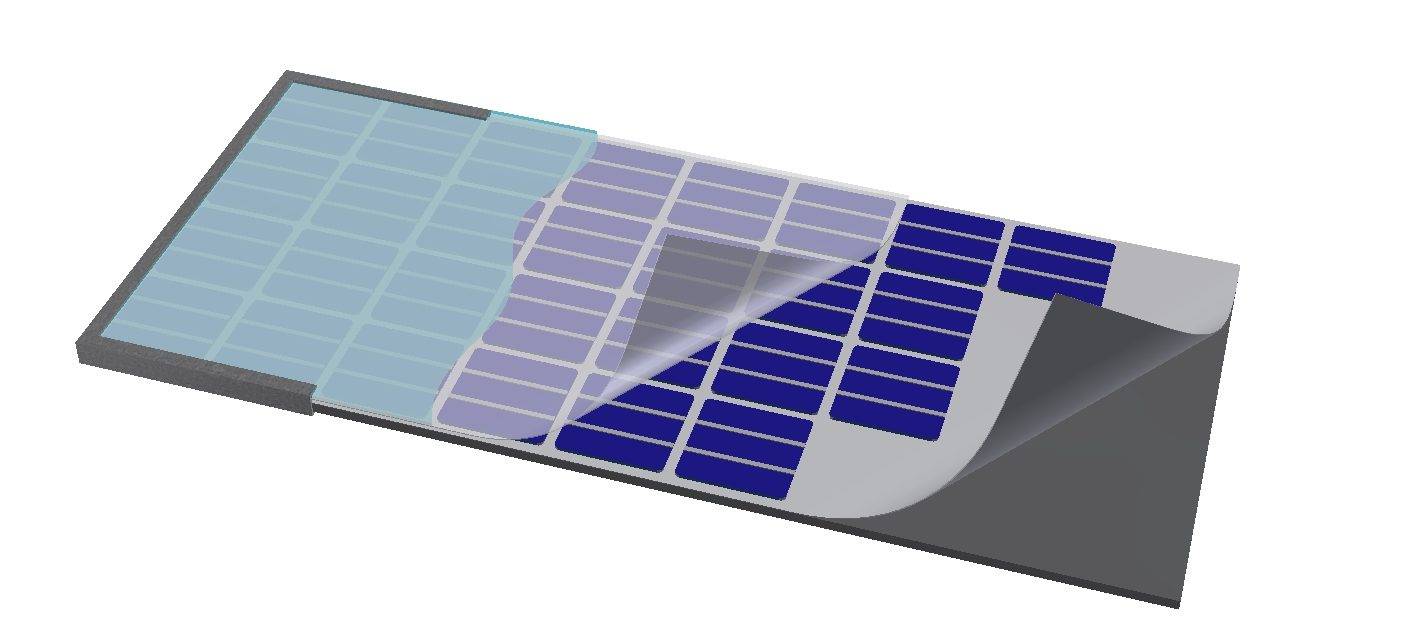

1) Солнечная батарея — устройство, которое генерирует электричество из энергии Солнца при помощи высокочувствительных фотоэлементов, объединенных в единую автономную систему. Поскольку фотоэлектрические преобразователи производят постоянный ток, дополнительно используется инвертор, который позволяет получить переменный ток, пригодный для бытовых нужд: электроснабжения и освещения.

2) Солнечный коллектор — функциональная сплит-система, главной задачей которой является поглощение ближнего инфракрасного излучения и видимого солнечного света. Батареи генерируют ток, а коллекторы нагревают жидкость внутри трубок. В этом их главное отличие.

Теплоноситель для солнечных коллекторов подбирается с учетом времени года, а также особенностей эксплуатации. Для многофункциональных конструкций обычно используют антифриз (незамерзающая жидкость), а системы сезонного типа заполняют водой. Сегодня можно купить и более универсальный вариант — гибридный солнечный коллектор. Это устройство привлекательно тем, что одновременно производит электроэнергию и нагревает воду. Преимущества его использования очевидны: фотоэлектрические модули охлаждаются активной системой отвода тепла, благодаря чему генерируется вдвое больше электроэнергии, а излишки теплоресурсов расходуются на нагрев воды.

https://youtube.com/watch?v=9eCJvdirj5s

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме. Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Варианты конструкций

Известны два вида солнечных нагревателей, осуществляющих нагрев с помощью парникового эффекта:

  1. Пассивные – обеспечивают естественную циркуляцию воздуха по каналам.
  2. Активные – осуществляют перенос рабочей среды принудительно.

Конструкции систем обогрева на основе солнечных коллекторов также различаются по принципу подачи воздуха. Когда воздушная масса захватывается снаружи, после чего подогревается и уходит в помещения, это называется вентиляционной системой.

Если же прохладный воздух, нуждающийся в подогреве, берётся внутри комнаты, а после прогрева в коллекторе возвращается, то это рециркуляционный вариант.

Правильно оборудуем жилье

Для сохранения тепла в доме следует уделить внимание выбору межкомнатных дверей.Где же купить межкомнатные двери, чтобы ни на минуту не пожалеть о совершенной покупке? Как обезопасить себя от возможных подделок и недобросовестных производителей? Что предпринять, если вы готовы вложить достаточную сумму средств, чтобы купить межкомнатные двери, но не склонны доверять специалистам, обладающим низкой квалификацией?
Вывод в данном случае прост — обратиться к услугам , реализующего широкий спектр моделей межкомнатных дверей, представленных различными конструктивными решениями и производителями. Наш ассортимент постоянно расширяется и обновляется, а высокая квалификация персонала не подлежит сомнению

В нашем магазине вы всегда сможете межкомнатные двери, решенные в
ключе основных тенденций традиционной классики или же соответствующие одному из многочисленных направлений современного интерьерного дизайна. Каждое изделие не только оснащено надежной, функциональной и эффектной фурнитурой, но и имеет сертификат соответствия качества основным существующим стандартам. Приобретая межкомнатные двери у нас, вы тем самым отдаете предпочтение абсолютно безвредной продукции, изготовленной из экологически чистого сырья.

Положительные и отрицательные качества коллекторов

Плюсы и минусы коллекторов

Как и любое другое устройство, коллектор обладает сильными и слабыми моментами

Это также следует принимать во внимание, так как благодаря им удастся определить – имеется ли необходимость монтировать гелиосистему или же выгоднее будет обойтись без нее

Главным положительным моментом данного устройства является их полная экологичность, так как они не способны нанести вред окружающей среде. Для нагрева теплоносителя не применяются процессы горения, во время эксплуатации нет никаких отработанных материалов, соответственно, в атмосферу не выделяется никаких вредных веществ. Такие системы идеально подойдут для людей, которые больны заболеваниями органов дыхания.

Несмотря на то, что стоит солнечный коллектор для отопления довольно-таки дорого, он представляет собой весьма экономичную конструкцию. Начать экономить можно уже на монтаже, если заниматься этим самостоятельно, но большинство специалистов советуют обратиться за помощью к профессионалам. В течение пяти лет коллектор в полном объеме возвращают свою стоимость и начинают работать на то, чтобы сохранить средства и ресурсы.

Если сравнивать такую систему отопления с твердотопливным или газовым котлом, то применение котлов значительно дороже, так как год от года горючее продолжает становиться все дороже и дороже, а за солнечную энергию платить вовсе не придется. В летний период, когда солнце постоянно на небосводе, эффективность солнечных коллекторов значительно превышает пользу от котла.

Гелиосистемы поглощают тепло даже  в случае, если в окружающей среде минимально освещение. Если конструкция будет собрана правильно, то даже в пасмурную погоду она станет давать нужное количество тепла.

Коллекторы представляют собой конструкции, совершенно не зависимые от подачи электрической или иной энергии. В некоторых регионах нашей страны солнце зачастую светит полгода, поэтому здесь можно и вовсе отказаться от использования исчерпаемых ресурсов типа газа или электроэнергии для отопления строения. Даже в случае, если наблюдаются периодические проблемы с подачей энергии, конструкция будет продолжать производить достаточное количество теплоты.

Гарантия на гелиосистемы составляет порядка 15 лет, однако здесь имеется ряд определенных нюансов: воздействие атмосферных осадков не является гарантийным случаем, поэтому следует тщательно продумать, как защитить коллектор от подобных поломок.

Главным отрицательным моментом гелиосистем является их стоимость. Одни из наиболее дорогих конструкций могут обойтись примерно в 10 тысяч долларов без установки и обслуживания. Производители говорят, что для установки такой конструкции не нужно получать никаких разрешений: в частности, для  монтажа в индивидуальном жилом доме, действительно не придется оформлять никаких документов. Для установки на крыше многоквартирного дома нужно будет получить соответствующую бумагу от жилищного управления.

Вследствие того, что в большинстве регионов нашей страны довольно холодно и пасмурно, такие изделия на сегодняшний день не отличаются популярностью. Однако за пределами нашей страны, где люди гораздо больше заботятся о сохранности окружающей среды, их можно встретить значительно чаще.

Виды

Оборудование различается по виду теплоносителя и общей конструкции. Каждый вид имеет определенные преимущества и недостатки.

В зависимости от конструкции коллекторы делятся на следующие виды:

Открытые

Это оборудование состоит из не защищенных с внешней стороны системы трубок. Конструкция максимально простая, поэтому некоторые народные умельцы сооружают ее самостоятельно. Стоимость таких коллекторов даже в готовом виде не высокая. Однако эффективность их работы очень низкая. Отсутствие изоляции приводит к большим теплопотерям. Такие системы можно применять в основном для организации ГВС.

Закрытые

В данных моделях система трубок изолирована прозрачным стеклом с полосой пропускания 0,4 – 1,8 мкм. Это обеспечивает максимальное поглощение солнечных лучей. Стекло надежно защищает трубки от механического воздействия. Диапазон применения закрытых коллекторов выше открытых. Летом они обеспечивают потребности в горячей воде. В зимний период могут использоваться в качестве основных или дополнительных источников отопления.

В зависимости от общей конструкции существует дополнительная классификация солнечных коллекторов:

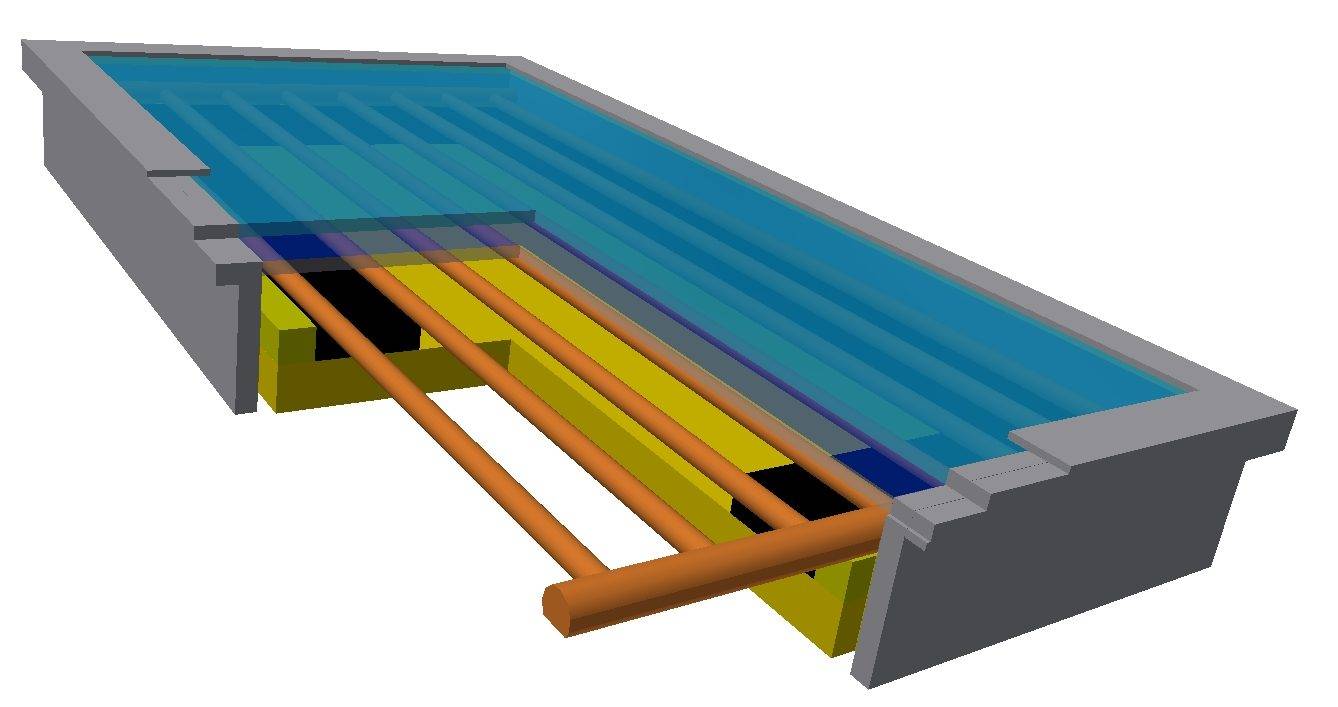

Плоские

Панели, покрытые прозрачным стеклом или поликарбонатом. Внутри вмонтированы медные трубки, наполненные теплоносителем. Задняя часть панели покрыта минватой с целью теплоизоляции.

Преимущества плоских коллекторов:

  • высокая производительность;
  • возможность установки под любым углом;
  • самостоятельная очищаемость от снега.

К минусам относят:

повышенную утечку тепла через лицевую сторону.
Такие коллекторы эффективны как дополнительный
источник тепла.

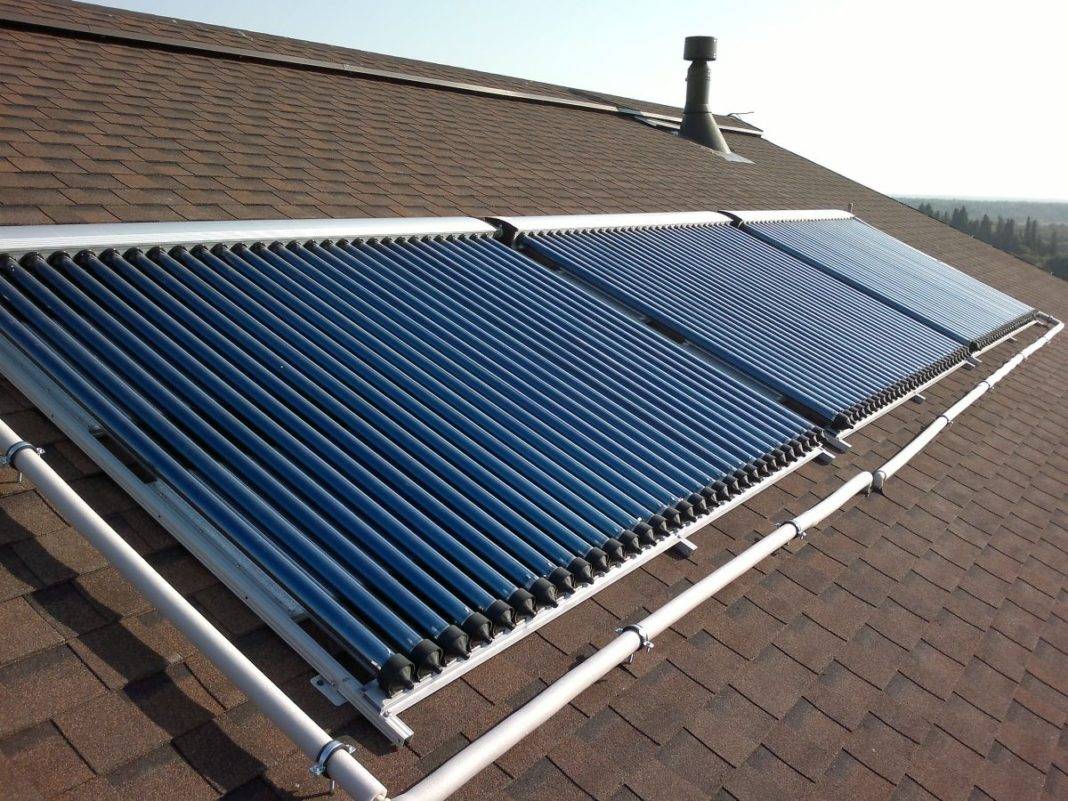

Вакуумный

По основному принципу работы они схожи с плоскими коллекторами. Но продуктивность их на порядок выше. Внутри устройства расположена стеклянная колба, наполненная техническим вакуумом. Ее стенки покрыты высокоселективным веществом, поглощающим до 96% солнечных лучей. Вакуум нагревается до + 300 градусов, одновременно препятствуя утечке тепла. Эта разновидность коллекторов способна работать даже в условиях пониженных температур. Для них главное – наличие солнечных лучей.

К минусам вакуумных коллекторов относят высокую стоимость.

Коллекторно — концентраторный

Данная разновидность коллекторов редко используется для отопления. Их основное предназначение – сушка сельхозпродукции на складах. Принцип работы коллекторно-концентратных моделей основан не на нагреве теплоносителя, а на повышении температуры воздуха.

Устройства имеют низкий КПД, поэтому использовать их в качестве основного источника тепла в доме невозможно.

Солнечный коллектор своими руками

Простейший солнечный преобразователь предусматривает непосредственную передачу тепла солнечного света циркулирующий внутри системы труб воде. Подобную продукцию производила отечественная промышленность в начале этого века. Солнечные коллекторы для дома изготавливались из медной трубки диаметром до 20 мм. Для удобства монтажа и использования она закручивалась в плоскую спираль, имеющую на обоих концах штуцер для подсоединения магистрального трубопровода либо просто садового шланга. Такую спираль можно было разместить на скате крыши дачного домика. Объема горячей воды вполне хватало, чтобы принять душ в конце дня и помыть посуду. Подобный солнечный коллектор своими руками можно сделать из черной пластиковой трубы. Плоский гелиопреобразователь изготавливается с помощью теплообменника от старого холодильника.

Когда появились солнечные батареи

Солнечные батареи были изобретены достаточно давно. Впервые эффект преобразования света в электричество был обнаружен Александром Эдмоном Беккерелем в 1842 году. Для создания первых прототипов потребовалось почти сто лет.

В 1948 году, а именно 25 марта, итальянский фотохимик Джакомо Луиджи Чемичан смог сделать то, что мы теперь используем и развиваем. Спустя 10 лет в 1958 году технология впервые была опробована в космосе в качестве элемента питания американского спутника, названного ”Авангард-1”. Спутник был запущен 17 марта, а уже 15 мая того же года это достижение повторили в СССР (аппарат ”Спутник-3”). То есть технологи начала массово применяться в разных странах почти одновременно.

Использование солнечных панелей в космосе — обычная практика.

Подобные конструкции применяются в космосе до сих пор, как важный источник энергии. А еще их используют на Земле для обеспечения энергией домов и даже целых городов. А еще их начали встраивать в гражданские электромобили для обеспечения большей автономности.

Вообще, важность подобных элементов невозможно переоценить. Только так можно добиться получения энергии в любой точке планеты

Гидроэнергетика, атомные станции, ветряки и тому подобные системы могут быть размещены только в определенных местах, стоят очень дорого или требуют соответствующей инфраструктуры. И только солнечные панели позволяют построить дом в пустыне и электрифицировать его. За относительно небольшие деньги. На «ветряк» их точно не хватит.
