Как сделать светодиодную лампу на 220в своими руками: инструкция, схемы, видео

6 нюансов принцип работы

Перед началом сборки диммера своими руками, желательно разобраться в сути его работы.

Когда схема будет подключаться к электрической сети дома, на неё будет подаваться напряжение в 220 вольт. Когда в синусоиде напряжения наступит положительный полупериод, через один из диодов и резистор начнёт поступать ток — произойдет зарядка конденсатора.
Через какое-то время напряжение достигнет параметров, достаточных для пробоя динистора. Ток будет переходить через динистор и управляющий электрод симистора.
Симистор открывается, а лампы, подключенные к нему — зажгутся.
В тот момент, когда синусоида напряжения будет проходить через ноль, симистор закроется.
При достижении синусоидой напряжения отрицательного полупериода, процесс повторяется.

Меняя уровень сопротивления в схеме, человек также изменяет полупериод открытия симистора. Таким образом, изменяется мощность лампочки, ее яркость – свет приглушается или увеличивается.

Ремонт драйверов светодиодных ламп

Если стабилизатор тока теряет способность выполнять свои функции, это может привести к порче светодиодов

Важно вовремя определить поломку. Чтобы проверить драйвер светодиодной лампы, на его вход подают 220 В

На выходе исправного драйвера должно появиться постоянное напряжение. Причём его величина будет несколько больше, чем верхний диапазон, указанный на упаковке устройства. Такой способ прост в реализации, но не даёт возможности судить об исправности прибора.

Чтобы проверить, исправен ли драйвер, сделайте следующее:

На выход стабилизатора тока установите резистор. Его сопротивление подбирается с учётом заданного тока. Определяется по закону Ома: R=U/I.
Возьмите резистор с расчётным сопротивлением и соответствующей мощностью.
Установив резистор, измерьте с помощью тестера напряжение на выходе. Если оно не выходит за пределы рабочего диапазона, устройство исправно.

Второй способ поиска поломок драйвера:

Если в устройстве предусмотрен предохранитель, прозвоните его. Тестер должен показать, что сопротивление равно нолю. Если сопротивление стремится к бесконечности, заменяют предохранитель. Если лампа после включения в сеть горит, ремонт окончен.
Если предохранитель не перегорел, ищите поломку дальше. Проверьте диодный мост.
Если выпрямитель в порядке, придётся выпаять сглаживающий конденсатор и прозвонить его. Маленькое сопротивление, растущее на глазах, указывает на исправность конденсатора.
Для простого драйвера подобных проверок будет достаточно, чтобы найти источник проблемы. В сложных стабилизаторах тока вам придётся прозванивать все диоды и электролитические конденсаторы.

Пытаясь найти поломку, учитывайте принцип работы схемы:

Линейная. В таких драйверах защита от перепадов напряжения осуществляется с помощью резисторов 5-100 Ом. Одно сопротивление ставят на вход выпрямителя (диодный мост). Для уменьшения мерцания параллельно нагрузке подключают электролитический конденсатор большой ёмкости.
Импульсная. В этих преобразователях стоят микросхемы, имеющие защиту от всех угроз – перегрева, перегрузок и перенапряжений. Они не должны ломаться, но с китайскими драйверами всё случается.

Проблема ремонта драйверов заключается в сложности подбора нужных микросхем. Особенно, если стабилизатор сделан в Китае.

Если ни один способ не позволяет найти причины поломки стабилизатора тока, придётся обратиться к специалисту. Или купить другой драйвер.

Светодиодная лампа своими руками

Для конструкции нам понадобится: — часть лампы типа «экономка», та что с цоколем;— светодиоды 5630;— 4 диода 1n4007;— электролитический конденсатор от 3,3 мкФ;— резистор R1 — 470к, 0.25 ватт— резистор R2 — 150 ом, 0.25 ватт— резистор R3 – о нем позже.— конденсатор типа К73-17 емкостью от 0.22 мкФ и рабочим напряжение от 340 В;

Схема простая с гасящим конденсатором.Светодиоды в количестве 8 штук.

Схема для подбора емкости конденсатора.

Регулируемый резистор R3. Его устанавливал в максимальное сопротивление перед включением, чтоб стрелка прибора не зашкаливала. Потом сводил к минимуму. Конденсатор С2 с напряжением от 340В. Я при тестах ставил 10 мкФ, но из-за размеров он не влез в корпус, установил номиналом меньше. Зачем такое большое напряжение? Это на случай обрыва цепи со светодиодами. Так как напряжение подскочит до напряжения выше чем переменное сетевое в 1.41 раза(230*1,41=324,3В).

Я же руководствовался замерам проведенным на испытательной схеме с миллиамперметром. Плату делал по технологии ЛУТ. Светодиоды смд.Плата в формате lay 6 версии прилагается

Травим плату, сверлим отверстия и лудим.

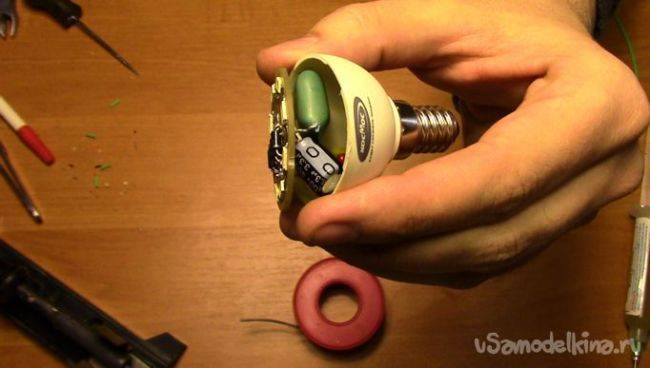

Монтируется плата в цокольную часть корпуса.Диаметр корпуса экономки 38 мм, плата 36 мм.

Конденсатор С1 припаивается навесом к резистору R1. Опять же из-за ограничения корпуса. Резистор R2 вынесен за пределы платы и выполняет роль «поддтяжки». За счет его плата плотно прижимается к корпусу.

Припаиваем резистор и провод к цоколю.

Первое включение производил через лампочку. Потребление лампы составило 7.45 ватт. По световому потоку замерить нет возможности, но на глаз более 3 ватт (если сравнивать с рядом лежащей покупной).

У схемы отсутствует гальваническая развязка от сети. Будь те осторожны при экспериментах и эксплуатации

Так же соблюдайте осторожность при установке лампы. Монтаж производить при отключенном выключателе. Лампа уже работает около полутора лет при постоянном включении/выключении

Лампа уже работает около полутора лет при постоянном включении/выключении.

На видео все можно рассмотреть в деталях:

Поделки из светодиодной ленты своими руками. 5 идей для поделок из светодиодов своими руками

Светодиодное освещение активно вошло в жизнь современного освещения. Светодиоды применяются в качестве основного и дополнительного источника света. Некоторые изделия используют лишь в декоративных целях. С их помощью можно создать уникальную атмосферу.

Интересный факт! Даже обычная поделка может быть удачно дополнена светодиодной лентой. Её можно закреплять на декоративных нишах, полках, рамках с фотографиями и прочее.

Если включить фантазию, можно изготовить много интересных и функциональных поделок. Ими можно украсить интерьер, выставить на продажу, или вручить кому-нибудь в качестве подарка.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Симисторный регулятор мощности на 1000 Вт

Сборка тиристорного диммера

Изготовление регулятора света на 12 Вольт

LED-лампа Е27 из энергосберегайки и готового драйвера

Можно использовать цоколь от неисправной светодиодной лампы Чтобы сделать светодиодную лампочку, понадобятся неисправное КЛЛ изделие, светодиоды НК-6, паяльник, пассатижи, припой и картонная основа. Работа осуществляется пошагово:

Из старой лампочки мощностью 20 Вт извлекается цоколь. Понадобится поддеть защелки или высверлить участки с точеным кернением.
Пустой цоколь очищается от излишков припоя, обрабатывается спиртом или косметической жидкостью для снятия лака.
Находится 6 отверстий на крышке цоколя. На кусочке картона делает разметка круглых ниш, которая потом вырезается при помощи маникюрных ножниц.
Разбирается лента диодов из параллельно соединенных 6 кристаллов.
Кристаллы соединяются по 3 параллельно.
Две готовые цепочки с параллельными светодиодами крепятся последовательно.
На готовый драйвер из сломанной LED-лампочки подключается 6 элементов мощностью 1 Вт.
Из картона вырезается круг, укладывается между драйвером и платой. Драйвер устанавливается в цоколь.
Лампочка полностью собирается и проверяется на предмет работоспособности.

В результате получится белый яркий аналог лампочки накаливания на 30 Вт. Яркость изделия будет 150-200 Лм, а мощность – 3 Вт.

Нештатное срабатывание защиты

Иногда встречается такой циклический «симптом» у LED светильников самых различных конструкций:

При включении лампа вспыхивает, через0,5–3,0 секунды гаснет, затем «включается».
Цикл мигания продолжается от нескольких минут до часа.
После достаточного прогрева лампа перестает мигать и начинает светить в штатном режиме.

В функционале драйверов могут быть предусмотрены следующие виды защиты:

От превышения силы тока на одном из элементов цепи.
От падения напряжения на входе ниже MIN.
От скачка напряжения на входе выше MAX.
На случай короткого замыкания в нагрузке.
От превышения MAX температуры диода.

Проверка каждой версии требует высокой квалификации и значительного времени на проведение «расследования». Кроме того, нужен набор профессионального оборудования: одним тестером не обойтись. Поэтому лучше воспользоваться уже готовыми наработками.

Рис. 9. Конденсатор на 47 µF в схеме внешнего драйвера

Статистика диагностик описанной неисправности свидетельствует: не более 10 % случаев нештатного срабатывания защиты обусловлены использованием в драйвере некондиционных комплектующих — резисторов, трансформаторов, либо низким качеством пайки. В 9 из 10 случаев виновник мигания — конденсатор заниженной емкости. Заниженный параметр может быть причиной ошибки монтажа, но чаще это просто следствие высыхания электролита. Прогрев увеличивает емкость, поэтому со временем лампа выходит на установленный режим.

Решение проблемы — замена конденсатора на аналог с большей в 2 – 3 раза емкостью.

Но это решение скорее для тех, кто профессионально занимается электротехникой. Для массового потребителя ремонт LED светильников нерентабелен. Гораздо реальнее другой способ экономить — выбирая качество монтажа и комплектации, заверенное гарантией от «Интера Лайтинг».

Расчет резистора для светодиода

Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.

Вычисление номинала сопротивления

Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.

Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.

Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку

Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике

Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:

Инфракрасный — до 1.9 В.
Красный – от 1.6 до 2.03 В.
Оранжевый – от 2.03 до 2.1 В.
Желтый – от 2.1 до 2.2 В.
Зеленый – от 2.2 до 3.5 В.
Синий – от 2.5 до 3.7 В.
Фиолетовый – 2.8 до 4 В.
Ультрафиолетовый – от 3.1 до 4.4 В.
Белый – от 3 до 3.7 В.

Рисунок 1 – схема подключения светодиода

Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.

Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:

R = U (R)/ I,

где, U (R) — падение напряжения на резисторе

I – ток в цепи

Расчет U (R) на резисторе:

U (R) = E – U (Led )

где, U (Led) — падение напряжения на светодиодном элементе.

С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.

Подбор мощности резистора

Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.

Преимущества светодиодных ламп

Светодиодное освещение в доме — это не просто современно, но и стильно, и ярко. Консервативным любителям ламп накаливания остаются слабенькие «лампочки Ильича» – Федеральный закон «Об энергосбережении», принятый в 2009 году, с 1 января 2011 года запрещает производство, импорт и продажу ламп накаливания мощностью более 100 Вт. Продвинутые пользователи давно перешли на компактные люминесцентные лампы (КЛЛ). Но светодиоды обходят всех своих предшественников:

энергопотребление светодиодной лампы меньше в 10 раз, чем у соответствующей лампы накаливания, и почти на 35% меньше, чем у КЛЛ;
сила света LED лампы больше соответственно на 8 и на 36%;
достижение полной мощности светового потока происходит мгновенно, в отличие от КЛЛ, которым для этого требуется около 2 минут;
себестоимость — при условии изготовления лампы самостоятельно — стремится к нулю;
светодиодные лампы экологичны, потому что не содержат ртути;
срок службы светодиодов измеряется десятками тысяч часов. Поэтому LED лампы практически вечны.

Сухие цифры подтверждают: за LED — будущее.

Светодиодная лампа

Представляет маленький светящийся диодный элемент, работающий от постоянного тока в основном в 12В. Для создания ламп их собирают по несколько, в зависимости от требуемой интенсивности света. Преимущества такого освещения:

мизерное потребление электроэнергии;
срок службы от 100 000 часов;
могут работать сутками, без отключения;
в продаже имеется большой выбор различных моделей.

Основной недостаток в высокой стоимости готовых светодиодных светильников. Продавцы плохо разбираются в вопросе и не могут квалифицированно ответить на ваши вопросы. В самой характеристике лампы не учитываются потери при прохождении света через рассеиватель, матовое стекло и свойства отражателя.

На упаковке светильника указаны расчетные данные, исходящие из характеристик и количества светодиодных элементов. Поэтому по факту световой поток купленной лампы значительно ниже требуемого и освещение слабое. Сами лампы и детали для создания схем стоят копейки. Поэтому проще всего умельцам сделать все своими руками.

Использование светодиодных светильников

В домах и квартирах часто необходимо постоянное освещение какого-то места. Это могут быть лестницы и детские комнаты, туалеты, где нет окон, а в доме живет ребенок, который не может дотянуться до выключателя.

Неяркий свет и малое потребление энергии позволяют ставить освещение в подъездах и на крыльце, перед калиткой и воротами гаража. Светильники с мягким свечением за счет гашения бликов, применяются для освещения рабочих столов в кабинетах и на кухне.

Корпуса для светодиодных приборов

Перед сборкой важно определиться, где будет помещаться собранная схема. Существует несколько вариантов решения этой проблемы — для размещения устройства можно использовать:

Существует несколько вариантов решения этой проблемы — для размещения устройства можно использовать:

цоколи ламп накаливания;
корпуса от перегоревших энергосберегающих или галогенных ламп;
выполненные своими руками приспособления.

Первый вариант имеет важное преимущество. При его использовании легко закрутить собранное светодиодное устройство в патрон, тем самым обеспечив теплообмен

Следует учесть, что помимо очевидного плюса, этот способ имеет и явные минусы. Собранная конструкция имеет не слишком эстетичный вид, кроме того, в этом случае сложно выполнить надежную изоляцию.

Для того чтобы воспользоваться перегоревшей лампой накаливания для создания светодиодной, нужно предварительно аккуратно отделить стеклянную колбу от цоколя, после чего извлечь спираль

В образовавшееся пространство осторожно укладывается собранная схема, а над платой укрепляется лампочка. Удобный и практичный вариант — поместить самодельный прибор в корпус энергосберегающей лампы

Для этого первоначально необходимо разобрать перегоревший прибор, достав из него преобразовательную плату

Удобный и практичный вариант — поместить самодельный прибор в корпус энергосберегающей лампы. Для этого первоначально необходимо разобрать перегоревший прибор, достав из него преобразовательную плату.

Собранную схему можно вставить, применив разные способы:

Диоды помещаются в отверстия, которые проделываются в крышке под стеклянной колбой.
Схему можно расположить внутри цоколя, что гарантирует теплообмен. В этом случае LED-элементы вставляются и закрепляются в уже имеющиеся отверстия.
Плату можно спрятать в цоколь. Для выполнения процесса удобно воспользоваться обычной пластиковой крышкой от бутылки с водой.

Для размещения светодиодов мастера часто применяют сделанный своими руками кружок из пластика или картона, в котором сверлятся отверстия под диоды. При тщательно выполненной работе такие устройства смотрятся довольно эстетично.

Еще одним вариантом является применение корпуса галогенной лампы. Он не получил широкого распространения, поскольку в данном случае нет возможности закрутить светильник в патрон. Тем не менее подобная модификация используется для выполнения самодельных индикаторов и иных приборов.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

Перед началом операции, обязательно нужно подобрать хороший паяльник. Обычный, что лежит в гараже, не подойдет из-за своей мощности. Диапазон напряжения приспособления для пайки плат и проводков — 15-30 Ватт. Большую мощность использовать запрещено, иначе плата сгорит.
Перед началом работы, плату качественно зачищаем для хорошего соединения всех элементов. Для обработки смешиваем мыло с водой, обмакиваем салфетку в раствор и тщательно протираем плату. Металл после обработки очень хорошо очищаем от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине электротоваров. Участок зачищается до появления металлического блеска.
Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

Как избежать 3 ошибки при работе

Когда самостоятельно изготовленное оборудование перестало включать освещение в комнате, проверяем его предохранитель. Он выходит из строя при перепадах напряжения. Положительный момент – весь удар предохранитель берет на себя и остальные части схемы не пострадают. В случае поломки, его заменяем на новый и продолжаем пользоваться прибором.
Если перегорела лампа и диммер перестал работать, то из строя вышел уже симистор. Эта проблема более серьезная. Придется отсоединить старый и припаять новый симистор так, чтобы не повредить остальные элементы.
Если при устранении неполадок, диммер по-прежнему не функционирует, то проблема, возможно, кроется в электропроводке внутри помещения. В таком варианте используем мультиметр и проверяем цепь.

Это наиболее распространенный ошибки в работе прибора, которые потребуется устранить для правильного функционирования прибора.

При покупке диммера в магазине желательно брать следующие образцы:

Sonoff диммер.
Диммер Werkel для световых ламп.
Диммер Modbus.
Диммер Kaoyi kht 234g.
Диммер Makel.
Диммер легранд валена.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

Обесточивание электрической сети.
Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
Проверка типа цоколей.
Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Преимущества самодельной лампы

В магазине можно найти множество видов ламп. Каждый тип имеет свой недостаток и преимущество. Лампы накаливания постепенно сдают свои позиции из-за высокого потребления энергии, низкой светоотдачи, несмотря на высокий индекс цветопередачи. По сравнению с ними люминесцентные источники света — настоящее чудо. Энергосберегающие лампы — их более современная модернизация, позволившая применять преимущества люминесцентного света в самых распространенных светильниках, с цоколями Е27, лишенная неприятного мерцания старых представителей этого семейства.

Но и у ламп дневного света есть недостатки. Они быстро выходят из строя из-за частого включения-выключения, к тому же содержащиеся в трубках пары ядовиты, а сама конструкция требует специальной утилизации. По сравнению с ними лампа на светодиодах (LED) — вторая революция в области освещения. Они ещё более экономичны, не требуют особой утилизации и работают в 5–10 раза дольше.

У светодиодных ламп есть один, но существенный недостаток — они самые дорогие. Чтобы снизить этот минус до минимума или обернуть его в плюс, потребуется соорудить её из светодиодной ленты своими руками. При этом стоимость источника света становится ниже, чем у люминесцентных аналогов.

Самодельная светодиодная лампа обладает рядом преимуществ:

срок службы устройства при правильной сборке составляет рекордные 100 000 часов;
по эффективности ватт/люмен они также превосходят все аналоги;
стоимость самодельной лампы не выше, чем у люминесцентной.

Разумеется, есть один недостаток — отсутствие гарантий на изделие, который должен компенсироваться точным соблюдением инструкций и мастерством электрика.

Это интересно: Как подключить фотореле для уличного освещения к фонарю: советы экспертов
