Монтаж металлопластиковых труб своими руками: технология соединения и монтирования

Крепление труб

клипсы

Затем берётся труба и с усилием вставляется в эти крепления. Это единственно возможный вариант крепления.

Использование для фиксации хомутов жёсткой фиксации категорически запрещено, трубы должны иметь возможность немного изменять свою геометрию при изменении температуры жидкости, которая циркулирует внутри. С этой функцией хорошо справляются только клипсы.

Водопровод не может быть смонтирован только по прямой линии. Повороты неизбежны при возведении системы водоснабжения.

Приобретать инструмент под названием трубогиб, если вам требуется всего несколько раз произвести изменение направления водопровода, необязательно. При использовании трубы диаметром 16 мм это делается вручную. Требуется только соблюдать некоторые правила, которые справедливы для всех диаметров.

Если диаметр больше 16 мм, то для того, чтобы правильно выполнить сгиб, нужно воспользоваться специальной стальной пружиной, которую можно приобрести практически в любом магазине стройматериалов.

Изгиб производится таким образом. Пружина вводится в полость трубы и продвигается к месту изгиба. Если сгибать приходится на значительном расстоянии от края, то к пружине следует привязать верёвку. Это требуется для того, чтобы после завершения процедуры изгибания можно было вытащить пружину из трубы.

Продвинуть на значительное расстояние пружину также можно с помощью мощного неодимого магнита, который соприкоснувшись с трубой нужно вести вдоль, до места изгиба. Когда середина пружины совместится с серединой предполагаемого изгиба, трубу следует изогнуть вручную. Затем пружина вытаскивается с помощью верёвки.

Если требуется изогнуть металлопластиковую трубу большого диаметра, то к способу, указанному выше, необходимо добавить ещё 1 пружину, которая одевается с внешней стороны, и также ведётся к середине изгиба.

Металлопластиковую трубу можно изогнуть с помощью песка или соли. Для этого, в полость трубопровода засыпается сухой прокалённый песок или соль, затем оба конца трубы надёжно закрываются заглушками, и делается изгиб в нужном месте. После завершения работы, песок удаляется.

Закрепляются магистрали из металлопластика на стенах и других поверхностях с помощью специальных клипс. Такие приспособления упрощают демонтаж металлопластиковых труб своими руками в случае необходимости.

В случае деформации изделия вернуть ему форму поможет калибратор

Выбирайте клипсы по размеру и диаметру труб.

Согнуть отрезок металлопластика можно руками, с помощью пружины, строительного фена или трубогиба:

  1. Вручную. Изделию придается форма с помощью нажима руками. Подходит для опытных мастеров, при небольших диаметрах труб.
  2. Использование пружины предотвращает деформацию (растяжение, разрывы, неравномерный изгиб) и упрощает работу. Устройство вставляется в сгибаемую деталь, можно гнуть. Пружина должна соответствовать рабочему диаметру.
  3. Фен за счет тепла размягчает пластик, изделие из него гнется в одно движение. Главное – не перегреть материал.
  4. Идеально ровный поворот обеспечит трубогиб. Нужно выставить угол изгиба, вставить деталь в пазы и свести рукоятки.

Металлопластик или полипропилен что лучше для водопровода

Сравнение систем

При обустройстве нового или замене старого водопровода часто возникает вопрос:

Многие считают, что металлопласт значительно лучше термопластичного полимера пропилена, и вот почему.

Изделия отличаются:

небольшим коэффициентом линейного расширения, что существенно при использовании их при монтаже систем для подачи горячей воды;
высокой способностью удержания изначальной формы

Это важно не только в плане внешней привлекательности, но и с технической точки зрения;
абсолютной герметичностью.. Важно! Для повышения гигиенических свойств многие металлопластиковые модели изнутри на наноуровне покрываются серебром (очень тонкий слой)

Важно! Для повышения гигиенических свойств многие металлопластиковые модели изнутри на наноуровне покрываются серебром (очень тонкий слой). Частицы серебра обладают свойством уничтожения вредоносных микроорганизмов, а также исключают возможность оседания на внутренней стенке отложений

Частицы серебра обладают свойством уничтожения вредоносных микроорганизмов, а также исключают возможность оседания на внутренней стенке отложений.

Несмотря на преимущества первого варианта, полипропиленовые аналоги составляют успешную конкуренцию.

Они отличаются:

  • высокой прочностью;
  • стойкостью к повреждениям механического характера;
  • отсутствием расслоения;
  • устойчивостью к химически активным веществам.

Важно! Наличие в полипропилене антиоксидантов, содействует повышению стойкости изделий к химически активному хлору. С учётом этого факта, коллекторы из полипропилена начали применять для транспортировки питьевой воды

Критерии выбора между металлопластиком и полипропиленом

Чтобы сделать правильный выбор, необходимо проанализировать критерии, в частности:

Предназначение изделия. Для водопроводов с холодной водой лучше выбрать трубы из полипропилена. По вопросу выбора оптимального варианта относительно перемещения горячей воды, желательно проконсультироваться с профессионалами.
Качество материала, от которого зависит длительность функционирования системы

Поэтому при покупке следует обратить внимание на наличие сертификатов соответствия.
Рабочие и технические характеристики. Нужно быть уверенными, что детали смогут функционировать в конкретных условиях.
Тип монтажа

Магистрали из обоих материалов можно смонтировать своими руками.
Стоимость.

Стыковочная комбинация металла и полипропилена

При установке водопроводной и системы отопления встречаются места, где обязательно соединение труб из стали и пластика. Для таких случаев потребуются специальные переходники-фитинги, у которых с одной стороны присутствует гладкое отверстие для трубы из пластика, а с другой − вставка с резьбой из металла. Поэтому полипропиленовая труба стыкуется методом сваривания, а стальная − затягивается обжимным ключом. В результате, полученное соединение по прочности уступает сварному, но все равно прослужит много лет.

Как видим, можно провести самостоятельный монтаж водопроводной или отопительной системы из полипропиленовых труб. Главное − безукоризненно соблюдать требования инструкции по применению аппарата для сварки и технологию установочных работ. Очень полезным будет просмотр видео на эту тему.

Ремонт

Металлопластиковые фитинговые соединения канализационных труб периодически нуждаются в ремонте. Даже если Вы проделали все операции правильно, через несколько лет соединения могут ослабнуть от воздействия разницы температур, давления, просто от времени.

Поскольку сама труба монолитна, значит, ремонт металлопластиковых труб производится в местах их соединения – фитингах.

Возможные причины протечки:

  1. Повреждены резиновые уплотнительные кольца. Их необходимо заменить.
  2. Не ровный срез у трубы. Выровняйте и откалибруйте срез.
  3. Лопнул латунный корпус фитинга. Замените фитинг целиком.

Стоит сказать, что металлопластиковые трубы выпускают не только для горячего и холодного водоснабжения. Также есть трубы для отопления и канализации. Эти виды металлопластиковых труб отличаются тем, что содержат внутри не пищевой полиэтилен, а технический пластик. Поэтому и стоимость такой трубы гораздо ниже.

Если Вы все же хотите сделать трубопровод не обслуживаемым, тогда необходимо использовать не компрессионный фитинг, рассмотренный нами в статье, а пресс-фитинг.

Такая сборка трубопровода подразумевает создание неразборных соединений трубы с помощью специальных пресс-машин. Покупать это дорогостоящее оборудование раби монтажа нескольких метров трубы не имеет смысла, поэтому лучше воспользоваться в таком случае услугами профессионалов. И можно заливать трубу с бетон. В этом случае вопрос «как отремонтировать металлопластиковую трубу» отпадает сам собой.

Соединение металлопластиковых труб между собой

Соединение с использованием компрессионных деталей

Основные правила (работа не является сложной, поэтому выполнить ее можно самостоятельно):

  • При таком способе соединения предполагается использовать специальные обжимные фитинги (соединители для металлопластиковых труб), изготовленные из латуни. Деталь, которую в этом случае применяют для соединения труб, представляет собой сборную конструкцию – накидная гайка, штуцер и разрезное кольцо.
  • Для выполнения работы необходим гаечный ключ.
  • Компрессионный фитинг можно при необходимости разбирать и затем использовать повторно.

Ассортимент компрессионных фитингов для сборки различных трубопроводов

Порядок работы:

  1. подготовить трубу нужной длины;
  2. выровнять участок заготовки на расстоянии 10 см перед и после линии разреза,
  3. обрезать трубу согласно разметке при помощи прецизионных ножниц, которые расположить под прямым углом по отношению к оси трубы;
  4. проверить целостность деталей и прокладок;
  5. надеть гайку, а затем кольцо от фитинга;
  6. конец трубы обработать разверткой – внутреннюю фаску снимают калибровочной стороной, а внешнюю фаску – другой стороной;
  7. использовать фитинги для соединения (трубу надо насадить на фитинг до упора);
  8. закрутить накидную гайку на штуцер вручную, а затем ключом так, чтобы остались свободными 1-1,5 витка резьбы.

Пошаговая инструкция по монтажу компрессионных фитингов

При затягивании гайки надо быть очень аккуратным, чтобы кольцо не лопнуло.

Соединение при помощи специальных пресс-фитингов

Есть способы соединения металлопластиковых труб, которые позволяют выполнять качественный монтаж системы теплого пола, а также скрытых коммуникаций. Один из них – обеспечение соединения металлопластиковых труб с использованием пресс-фитингов. Такое соединение является более надежным по сравнению с тем вариантом, когда применяются компрессионные детали. Для выполнения работы потребуется специальный инструмент – пресс-клещи.

Чтобы знать, как правильно соединять металлопластиковые трубы, надо четко представлять весь процесс выполнения соединения:

  1. необходимо калибровать обрезанный край трубы – снять наружную и внутреннюю фаски;
  2. проконтролировать диаметр трубы калибратором;

Обрезка и калибровка трубы

  1. проверить наличие в фитинге уплотнительных колец, а также наличие диэлектрической прокладки;
  2. надеть на край трубы обжимную муфту;
  3. на штуцер надеть уплотнительные кольца, и вставить его в трубу;

Зачистка и установка пресс-фитинга

  1. провести обжимание стальной муфты при помощи пресс-клещей (в комплекте к этому инструменту должны быть вкладыши для труб разного диаметра). При обжимании стальной муфты надо следить, чтобы бортик гильзы находился в углублении пресс-насадки.

Подготовка пресс-инструмента (надевают вкладыш-насадку) и непосредственно опрессовка

Выполняя пресс-соединение металлопластиковых труб, нежелательно обжимать стальную муфту дважды.

Если пресс-фитинг имеет закрепленную на нем муфту, то его сразу же сажают на трубу, и через отверстие в муфте контролировать глубину ее посадки.

Соединение с применением надвижных фитингов

При таком способе выполнения соединения труб потребуется, помимо пресс-клещей, эспандер, позволяющий расширить диаметр трубы. В итоге получают неразъемное соединение. Оно может быть использовано при скрытом монтаже трубопроводов, в том числе при заливке бетоном.

При проведении работ необходимо:

  1. обрезать трубу;
  2. надеть на край трубы муфту;
  3. расширить край трубы при помощи эспандера;
  4. надеть на край трубы фитинг;
  5. зажать муфту прессом;
  6. фитинг затягивают на штуцер, обеспечивая надежное плотное соединение.

Технология соединения надвижными фитингами

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

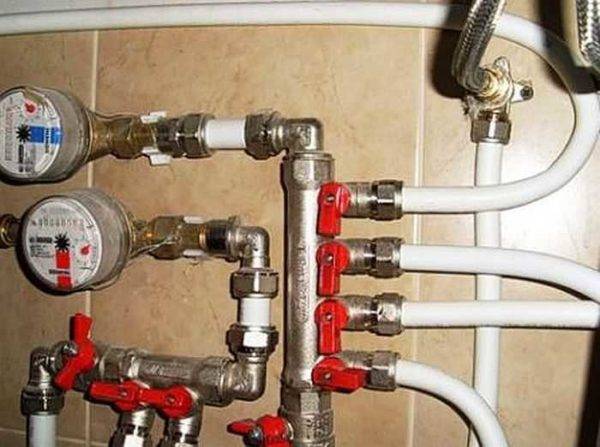

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

  • http://thewalls.ru/neobyichnyie-resheniya/metalloplastikovye-tryby-montaj-i-soedinenie-vodoprovod-svoimi-rykami-kak-soedinit-mejdy-soboi-fitingami.html
  • https://aqua-rmnt.com/uchebnik/truby/montazh-metalloplastikovyx-trub.html
  • http://obustroen.ru/stroymaterialy/truby/soedinenie-metalloplastikovyx-trub.html
  • https://stroychik.ru/strojmaterialy-i-tehnologii/montazh-metalloplastikovyh-trub

Монтаж металлопластиковых труб

Монтаж трубопровода из металлопластика включает в себя несколько этапов:

  • Подготовку материалов, инструмента.
  • Монтаж соединений.
  • Испытание готового трубопровода.

Подготовка материала для всех видов соединений является одинаковой. Трубы необходимо нарезать согласно проекту. При замере следует учитывать напуск длины для фитинга.

Поскольку металлопластик продаётся в бухтах, то материал перед монтажом необходимо выпрямить путём раскатыванием трубы на ровной поверхности. Предварительно трубу следует завернуть в несколько слоёв ветоши.

Инструменты

Набор инструментов для монтажа металлопластиковых коммуникаций зависит от того, какие фитинги используются для соединения частей трубопровода.

Чтобы собрать трубопровод из металлополимерных труб необходимо иметь:

  • труборез или ножовка по металлу для отрезания материала;
  • калибратор — для расширения трубы и придания окружности идеальных пропроций;
  • фаскосниматель — для снятия фаски;
  • наждачную бумагу для зачистки заусенец на краях трубы;
  • разводные (или гаечные) ключи;
  • пресс-клещи для некоторых видов соединений;
  • строительный фен или приспособление для сгибания, например, песок.

Нарезку предпочтительнее делать ножницами, но можно использовать и ножовку или острый нож.

Когда края подготовлены для соединения, трубу вставляют в фитинг. Существует несколько видов соединения металлопластиковых труб между собой или с переходом на другой материал:

  • компрессионные фитинги;
  • пресс-соединение;
  • пуш-фит.

Рекомендуем ознакомиться: Как выбрать клей для качественного соединения ПВХ труб?

Компрессионное соединение

Соединение металлопластиковых труб при помощи компрессионных фитингов является распространённым и доступным для самостоятельного монтажа. Такие узлы можно разбирать и собирать вновь. Для установки потребуется 2 разводных ключа.

Алгоритм монтажа:

  • Фитинг раскручивают и разбирают. Накидную гайку и обжимное кольцо надевают на конец трубы.
  • Внутреннюю часть трубы и конец фитинга с резиновой прокладкой смазывают густой мыльной пеной для облегчения процесса совмещения. С этой же целью внутренний диаметр предварительно развальцовывают калибратором. Такие меры позволят предотвратить смещение резиновых прокладок.
  • Фитинг вставляют на место соединения, смещают кольцо и закручивают гайку. Процесс закручивания проводят при помощи двух ключей.

Полученное соединение требует периодического контроля и подтягивания гайки при протечке.

Пресс-соединение

Обжимное соединение монтируют при помощи пресс-фитингов и пресс-инструмента (ручного или электрического).

Схема монтажа:

  • Подготовка: срез обрабатывают и зачищают. Пресс-фитинг разбирают и проверяют целостность и наличие прокладок, затем снова собирают..
  • Край для соединения надевают на штуцер до контрольного окна.
  • Обжимают гильзу пресс-клещами, рукоятки инструмента сводят до упора.
  • Повторяют операции на противоположном конце соединительного фитинга.

Полученное соединение может служить до 50 лет, но является неразборным.

Соединение пуш-фит

Пуш-фитинги являются самыми дорогими элементами для соединения труб из металлопластика. Однако их использование не требует никакого инструмента и навыков, является надёжным и долговечным.

Подготовленная труба вставляется в пуш-фит до контрольного отверстия. Далее собирают всю конструкцию. Запускают пробный поток, под действием которого соединение закрепляется внутренним клином.

Этапы монтажа

Нужно заметить, что технология монтажа металлопластиковых труб не является особенно сложной, однако, все операции следует выполнять предельно четко и аккуратно. Разберемся, как монтировать трубопроводы из металлопластика.

Как резать трубы?

Резать трубы необходимо специальными ножницами – труборезом. Сами по себе трубы металлопластиковые – материал довольно мягкий. Поэтому при использовании неподходящего инструмента или неаккуратных действиях конец трубы можно просто сплющить.

Поэтому не рекомендуется для резки использовать нож, даже очень острый. Если нет возможности использовать специальные приспособления (труборезы), то можно воспользоваться ножовкой по металлу.

Но если при выполнении резки труборезом срез получается практически идеальным, то при работе с ножовкой придется дополнительно обработать срез. Потребуется удалить заусеницы и задиры, а также выровнять сечение, если в процессе резки оно было деформировано.

Но даже если постараться выровнять сплющенный конец трубы, то обжиматься она все равно будет гораздо хуже, чем неповрежденная, а это приведет к увеличению риска протечек. Поэтому все же лучше обзавестись труборезами, тем более что этот инструмент стоит не слишком дорого. Процесс резки осуществляется так:

  • Легким нажимом трубореза производится прорез на половину диаметра трубы.
  • Далее, аккуратно проворачивая труборез по кругу, следует прорезать трубу до конца.

При использовании такой технологии срез трубы получится ровным и не смятым.

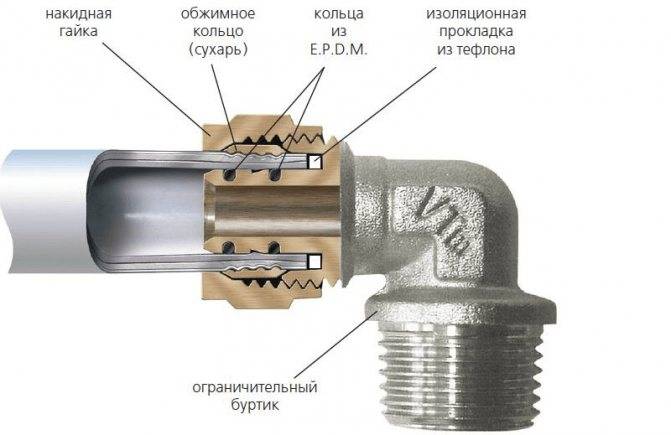

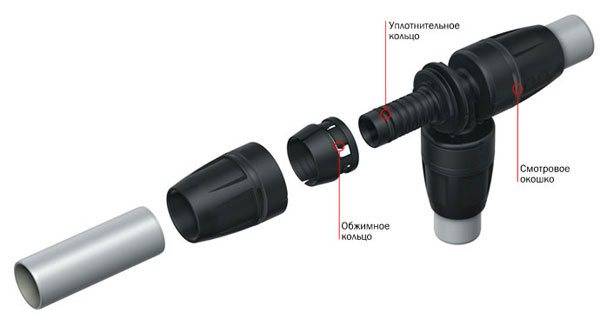

Устройство фитинга

Как уже упоминалось, трубопроводы монтируются с использованием фитингов. Чтобы произвести качественное соединение трубы с фитингом, нужно знать устройство последнего. Компрессионный фитинг состоит из следующих частей:

Корпус. С одной стороны он имеет штуцер для вставки в трубу, а с другой – резьбовое или цанговое соединение.

  • Обжимная гайка.
  • Конусное (или прямое с фасками) обжимное кольцо.

Принцип соединения прост: при затягивании гайки обжимное кольцо сдавливает трубу, плотно прижимая ее к штуцеру фитинга.

Соединение фитинга с трубой

Установка фитинга при соединении металлопластиковых труб проводится так:

  • На трубу следует надеть обжимную гайку.
  • Далее на трубу надевается обжимное кольцо. Если оно прямое, то направление не имеет значение, при использовании конусного кольца, деталь надевают узкой стороной на трубу.
  • Поскольку внутренний диаметр трубы несколько меньше диаметра штуцера фитинга, необходимо произвести калибровку конца трубы. Калибр погружается в трубу на пару сантиметров и аккуратно проворачивается в ту и другую сторону.
  • Штуцер фитинга вводится в трубу. Чтобы легче осуществить соединение, можно слегка смочить его водой. Штуцер должен войти в трубу до упора. Если срез трубы был сделан правильно, то зазора между трубой и упором фитинга не будет.

Как согнуть трубу?

Трубы из металлопластика часто используют для создания систем теплых полов. Применяют разные способы укладки металлопластиковых труб, их можно уложить по спирали или «змейкой». Но, в любом случае, трубы придется изогнуть. Сделать это можно разными способами:

  • Использование трубогиба. Это специальное приспособление, позволяющее создавать необходимый радиус изгиба металлопластиковой трубы. Может быть ручным или гидравлическим. Однако для выполнения разового ремонта приобретать оборудование невыгодно.
  • При помощи жесткой пружины. Произвести изгиб трубы можно при помощи жесткой пружины. Для этого к одному из концов пружины следует прикрепить проволоку, чтобы ее потом можно было извлечь из трубы. Пружина вставляется в трубу до места сгиба. Середина пружины должна находиться по центру сгиба. Далее следует плавно изогнуть трубу, упирая ее в колено. Закончив операцию, пружину извлекают, потянув за проволоку.
  • При помощи песка. Набить трубу сухим, просеянным песком. Концы трубы закрыть заглушками. Закрепить подготовленную трубу в тисках. Намеченное место сгиба нагревают, используя строительный фен или паяльную лампу. Трубу изгибают под нужным углом, после чего, извлекают заглушки и высыпают песок.

Подсоединение линии из металлопластика к радиаторам

Для подсоединения линии из пластика к радиатору используются фитинги и переходники. Выполняется подсоединение по нескольким схемам:

  • Если магистраль проложена в полу, то используется схема «снизу-вниз». Поскольку узел подсоединения имеет вентили и терморегуляторы, то необходимо запастись специальными переходниками, которые фиксируют все места соединения.
  • С боковым подсоединением к радиатору используются переходники и тройники из латуни, хрома с метрической резьбой.
  • Процесс подсоединения к выходу из пола осуществляется телескопическим соединителем. Сложность работы в «разбежке» фронтальных труб.
  • Без поворотных колен не осуществить угловое соединение схемы «по диагонали».

Монтаж

Составление схемы трубопровода с нанесением всех контрольных точек, фитингов и запорной арматуры. Для упрощения монтажных работ трассу трубопроводов также можно нанести на стены в реальных размерах.

Необходимо определиться со способом соединения труб.

Обжимной способ

После нарезки на откалиброванные трубы надеть гайку и кольцо, вставить в фитинг до упора. Затем разводным ключом плотно держать фитинг, а другим до упора затянуть на трубе гайку.

Для лучшего вхождения нельзя использовать смазки и нефтепродукты, т.к. они не обеспечат герметичность соединения.

Преимущества:

  • полностью разборное соединение;
  • простота монтажа;
  • отсутствие течей в сетях холодного водоснабжения при длительном сроке эксплуатации;
  • длительный срок эксплуатации;
  • возможность быстрой замены отдельный участков трубопровода.

Опрессовка

Трубы нарезаются необходимой длины труборезом. Затем калибруются, на краях срезаются фаски.

Далее край трубы необходимо ввести до упора в пресс-фитинг (для контроля длины есть специальное отверстие). Труба, надетая на фитинг вставляется в пресс (электрический и ручной) и зажимается до образования герметичного соединения.

Процесс опрессовки занимает не более 60 секунд. Пластиковые фиксаторы могут быть сняты (для придания завершенного вида конструкциям).

Преимущества:

  • отсутствие необходимости обслуживания;
  • при правильном монтаже отсутствие течей на всем сроке эксплуатации системы;
  • возможность зашивания в стены и под гипсокартон;
  • низкая стоимость монтажных работ.

После монтажа системы необходимо проверить ее работоспособность –заполнить систему водой. При отсутствии течей монтаж можно считать выполненным успешно.

При возникновении трещин в фитинге, необходимо его заменить. Для того чтобы затянуть ослабленное соединение фитинга необходимо 2 разводных ключа, одним из которых удерживается фитинг, а другим до упора подтягивается гайка.

https://youtube.com/watch?v=87bgrDx4H1U%3F

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

  1. компрессионные фитинги для металлопластиковых труб;
  2. детали обжимного (или прессового) типа;
  3. надвижные фитинги для труб из металлопластика.

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

  1. Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
  2. Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
  3. Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

  1. Конец трубы обрезается строго под углом 90˚ к ее оси.
  2. С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
  3. На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
  4. Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

  1. Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
  2. Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
  3. В отверстие в трубе вставляется штуцер соединительного элемента.
  4. Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
