Как связать канализацию и колодец

Устройство и работа септика из колец

То есть за три дня один человек расходует примерно 600 л воды, значит, если семья состоит из трех человек, то потребуется септик объемом 1800 литров.

Сточные воды по трубе, которая идет от частного дома, стекают в первый резервуар, отстаиваются, происходит расщепление на обычную жидкость и на осадок, который в свою очередь необходимо удалять раз в пару лет, если очистное сооружение сделано правильно.

Второй резервуар также герметичный (если их всего три), поэтому сюда жидкость из первого резервуара перетекает при достижении уровня переливной трубы.

Во втором резервуаре происходит процесс разложения, для этого в него встраивают вентиляционное отверстие, через которое испаряется метан, оставшаяся часть выпадает в осадок в виде ила.

Из третьего резервуара очищенная жидкость попадает в грунт, если очистное сооружение из бетонных колец оснащено дренажным дном, либо откачивается, если это обычный колодец.

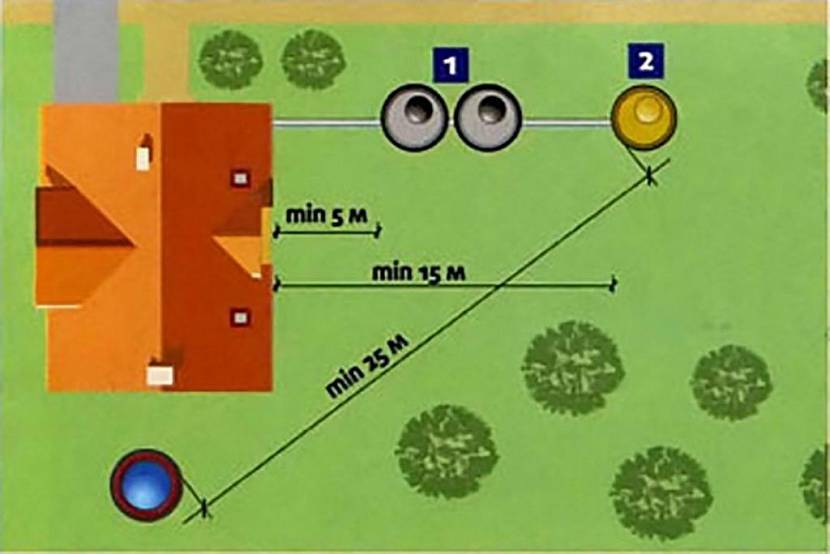

Расположение септика

Также необходимо тщательно продумать месторасположение септика.

Следует учитывать следующие рекомендации:

  1. септик должен располагаться на расстоянии 5-20 м от дома;
  2. необходимо иметь возможность подъехать к септику на машине для откачки или для спецтехники в процессе его установке;
  3. следует разобраться, какой уровень залегания грунтовых вод на выбранном участке, проверить сезонные колебания;
  4. если на участке есть колодец с чистой водой, то от колодца до септика должно быть не менее 30 м.

Для того чтобы бетонные кольца герметично состыковывались друг с другом, следует покупать их с замками.

Установка септика из бетонных колец

Рассмотрим процесс монтажа септика из бетонных колец.

  1. Для начала при помощи экскаватора необходимо вырыть котлован, но учитывайте тот факт, что его размер при копке септика должен быть рассчитан таким образом, чтобы между стеной котлована и бетонными кольцами могли беспрепятственно работать люди в процессе монтажа.
  2. На дно септика следует насыпать песок слоем примерно в 20 см.
  3. Если были приобретены кольца без дна, то требуется забетонировать место в яме, где они будут располагаться.
  4. Далее при помощи крана производят установку бетонных колец, сверху накрывают крышкой.
  5. Обязательно проведите гидроизоляцию стыков между бетонными кольцами и между нижним кольцом и бетонным основанием. Если устанавливаются бетонные кольца с дном, то гидроизоляция проводится только между стыков.
  6. Затем осуществляют прокладку труб. Также проводится гидроизоляция септика между патрубком и стенкой резервуара.
  7. Гидроизоляция септика производится по внешней стороне установки, затем яма засыпается.

В таком случае его перекатывают без помощи спецтехники на выбранный участок и подкапывают под ним землю, чтобы в дальнейшем оно самостоятельно опустилось в вырытый котлован.

Какие существуют виды септиков?

На сегодняшний день существует большое разнообразие септиков, но септик из бетонных колец имеет преимущество в демократичной стоимости. На рынке представлены септики из бетонных колец нескольких видов:

1) однокамерный септик из бетонных колец. Устанавливают лишь одну камеру в 5 метрах от загородного дома. В дальнейшем такой септик будет требовать регулярного откачивания жидкости, поэтому необходимо обеспечить удобный подъезд для машины к установке;

2) двухкамерный септик для бани. Такой септик состоит из нескольких резервуаров, так как сточные воды, прошедшие эффективную очистку могут использоваться для полива;

3) переливной септик. Его отличительной особенностью является то, что каждая емкость устанавливается на уровень ниже предыдущей. Такой вид септика является наиболее эффективным и прослужит долгие годы.

Следует учитывать тот факт, что работа однокамерного септика недостаточна качественная и долговечна, поэтому лучше устанавливать хотя бы двухкамерный септик из бетонных колец, из которого жидкость может применяться для хозяйственных целей (к примеру, полив сада или огорода).

Предъявляемые требования

Требования, которые предъявляются к канализационным колодцам регламентированы в СНиП 2.04.03-85. В этом акте описаны все аспекты касающиеся этих сооружений: место размещения, классификация, размеры и характеристики. В документе сказано, что установка колодца производится если:

  • есть повороты или изгибы;
  • изменяется диаметр труб или уклон;
  • происходит ответвления трубопровода.

Габаритные размеры могут быть разными. в зависимости от диаметра трубопровода:

∅ трубы (мм)Габариты (мм)
до 150700
до 6001000
до 7001250
от 10001500
от 12002000

Объем не указывается, однако зная глубину и диаметр вычислить его можно самостоятельно. Эксплуатационные характеристики колодцев из бетона отражены в ГОСТ 8020-90, а пластиковых (полимерных) в ГОСТ 32972-2014.

Видео: Канализация из бетонных колец самый простой и дешевый вариант

Так же, при установке шахты колодцев необходимо соблюдать санитарные нормы, к ним относится:

  • нельзя устанавливать вблизи источников питьевой воды и водопроводных систем;
  • установка производится на определенном расстоянии от жилых домов и соседних участков;
  • объемы должен соответствовать количеству пользователей.

Более подробно о санитарных нормах можно прочитать в этой статье: Правила установки септика.

Как правильно произвести монтаж колодца

Известны две основные технологии, при помощи которых выполняется монтаж канализационных колодцев, зависящие в первую очередь от геологии земельного участка.

Первый вариант

  1. Если необходимо производить монтаж на почвах глинистого характера, то делается котлован круглой формы. При этом диаметр должен быть несколько больше, чем аналогичный параметр самого кольца, а глубина должна быть максимальной ― от 2м.
  2. Кольца завинчиваются по резьбе. При этом дополнительно применяется герметик в месте соединения.
  3. На дно укладывается подложка. Её изготавливают из камней и песка.
  4. Аналогичная смесь применяется и для заполнения пространства, которое будет между краем котлована и внешней поверхностью. Можно использовать щебень с более мелкой фракцией.

Второй вариант

  1. Если работы надо проводить на почвах рыхлого типа или тех, что насыщены водой, то грунт первоначально вынимается на глубину, соответствующую высоте первого кольца колодца.
  2. Примеряется первое кольцо и производится его выравнивание.
  3. Проводится осаживание путём выборки из-под кольца земли.
  4. Аналогично происходит навинчивание следующего элемента.
  5. Процесс надо продолжать, пока не будет достигнута требуемая глубина.
  6. При таком качестве грунта особое значение приобретает обустройство фильтра донного типа и уплотнение земли по всему периметру ПВХ кольца. Это позволит уберечь устройство от выпирания в ситуации промерзания грунта.
  7. Дополнительно применяют якоря из бетона в нижней части колодца. Это позволяет кольцам после монтажа сохранять свою форму, даже когда происходит промерзание воды.

Имеются ограничения:

  • Не рекомендуется применять такие элементы в районах где существует высокая сейсмоопасность.
  • Также материал будет бесполезен в районах, где температурные показатели опускаются ниже уровня в -50 градусов Цельсия.

Канализационный колодец – разновидности и особенности эксплуатации

Что собой представляет канализационный колодец, для каких целей он используется и что необходимо учесть при его выборе? Эти вопросы актуальны и по сей день, так как без полноценной системы утилизации сточных вод и отходов о комфорте проживания в загородном доме не может быть и речи.

Для того чтобы наружная канализация на даче или в коттедже отличалась эффективностью и надежностью, ее нужно не только правильно установить, но и корректно подобрать. В этой статье мы рассмотрим, что собой представляет канализационный колодец, построенный на основе бетонных колец.

Затопленная шахта смотрового колодца

Выбор такой конструкции неслучаен, так как, несмотря на то, что на рынке появляются полимерные и пластиковые аналоги, именно железобетонная конструкция повсеместно устанавливается за городом.

Актуальные требования к установке канализационных колодцев


Чтобы не дышать канализацией, особенно в летнее время, септик должен располагаться на расстоянии не менее 12 метров от жилья. Если на участке есть скважина или колодец, септик необходимо располагать на расстоянии 50 метров – в другом конце двора. Желательно, чтобы соседские туалеты также находились подальше от источника питьевой воды.

Для герметизации применяют прочную смесь – раствор бетона, если сам септик выложен из кирпича или сделан из бетонных колец. Не нужно надеяться, что жидкость будет держаться в емкости – через имеющиеся стыки она легко попадает в грунт, вызывая его заиливание вокруг септика.

Летом желательно уничтожать запах с помощью биологических препаратов, которые специально производятся для уличных туалетов. Если в септик попадает вода с химическими средствами для мытья посуды или стирки, необходимо подбирать соответствующих препарат с бактериями, устойчивыми к химикатам.

Монтаж ЖБ колец накопительного колодца


Чтобы соорудить канализационный колодец своими руками, прежде всего, необходимо «посадить» первое кольцо шахты на раствор марки М100. После этого следует:

  1. Сделать отверстия для канализационных труб. Они должны входить в кольцо шахты минимум на 100-150 мм;
  2. Зазоры между трубами и стенкой ЖБ кольца следует заделать цементным раствором;
  3. Теперь на дне колодца нужно сделать желоб из бетона, диаметр которого соответствовал бы внутреннему диаметру сточной трубы;
  4. Затем на первое обсадочное кольцо устанавливают второе так, чтобы их замковые соединения располагались на одном уровне;
  5. Аналогичным образом устанавливают и последующие обсадочные кольца;
  6. На завершающем этапе монтируют крышку с люком, чтобы защитить резервуар от скопления осадков.

Общие сведения

Ревизионные колодцы делятся на несколько типов

Описание видов

Смотровые колодцы устанавливаются на прямом трубопроводе, расстояние между колодцами зависит от диаметра труб.

Перепадной колодцы устанавливаются в местах, где есть перепад трубопровода более чем 50 см. Если перелив больше, то создается ступенчатая система с несколькими колодцами.

Узловые колодцы монтируются, где несколько труб соединяются.

Поворотные, как не трудно догадаться организуются в местах поворотов системы.

Требования

Диаметр колодца зависит от того, потребуется ли в него опускаться для ревизии и ремонта или нет. Если спуск необходим, то есть глубина более метра диаметр колодезной трубы должен быть минимум метр. Это необходимо, для свободного доступа к трубам.

Перепадный колодец

Бывают такие случаи, что скорость потока нужно не понизить, а повысить. Для этого в конструкции устанавливают гидрозатвор. Образуется камера, накапливающая воду, в результате чего можно создать необходимое давление, чтобы на выходе из водяного клапана придать потоку необходимую скорость. Все эти величины определяются в расчетах проекта.

Существуют различные конфигурации конструкции перепадных колодцев. Иногда для регулирования скорости водного потока организуют быстроток с помощью лотка, проложенного с определенным уклоном.

Чем больше глубина колодца гасителя, тем сильнее будет эффект понижения скорости. Напор потока будет гаситься в толще воды (бьеф), в которую он ударяет с высоты. Если напор необходимо понизить еще сильнее, то сооружают подпорную стенку внутри конструкции колодца, ударяясь о которую поток теряет свою скорость. Иногда гаситель напора канализации устанавливают после быстротока. Все зависит от конкретного инженерного решения и расчета.

На чертеже показан колодец гаситель с отбойником.Такое решение применяется, когда нужно дополнительно снизить скорость потока:

Различают пластиковые, бетонные и кирпичные колодцы.

В магистральных трубопроводах большой протяженности применяют перепадные колодцы из бетона, но для небольшой частной канализационной сети вполне подойдет пластиковый. Преимущества колодца гасителя из пластика:

  • малый вес;
  • облегченный процесс монтажа;
  • в конструкции готового изделия предусмотрены отверстия под трубопроводы;
  • продумана герметичность соединений всех элементов системы.

Погружение монолитного колодца Кл-1 опускным методом. Схемы производства работ. Раздел — Водозаборные сооружения.

  • I этап (подготовительный) строительства:
  • 1. Выемка заторфованных грунтов (черного торфа) до пласта суглинка;
  • 2. Устройство проектной насыпи водозаборных сооружений и насосной станции;
  • 3. Устройство бетонной форшахты, в месте устройства технологических приямков форшахту выполнить с устройством деформационных швов с разделением блоки с монтажными петлями;
  • II этап строительства:
  • 1. Выемка грунта по периметру ножевой части колодца;
  • 2. Монтаж опалубки, установка закладных деталей, арматурных сеток и изделий;
  • 3. Засыпка пазух щебнем с послойным уплотнением;
  • 4. Бетонирование ножевой части колодца на высоту 3.75м.
  • III этап строительства:
  • III этап строительства:
  • 1. Выемка грунта при помощи экскаватора оборудованного грейфером. Выемку производить равномерно по всей площади колодца — от центра колодца (I) к его краям (II) при этом поверхность забоя должна иметь уклон от ножа к центру чтобы грунт под воздействием веса колодца равномерно выдавливался под банкеткой ножа;
  • 2. Образованные пазухи заполнить глинистым раствором плотностью не менее 1.25т/м³;
  • 3. Устройство вспомогательных лесов и подмостей;
  • 4. Монтаж опалубки, установка закладных деталей, арматурных сеток и изделий;
  • 5. Бетонирование I секции колодца на высоту 4.00м.
  • IV этап строительства:
  • 1. Выемка грунта при помощи экскаватора оборудованного грейфером до проектной отметки погружения клодца;
  • 2. По окончании погружении колодца (осадка до отм. низа ножевой части -17,30, отм. верхнего обреза III секции -1,150м) щель внешней рубашки затампонировать цементным раствором марки М50 на сульфатостойком портландцементе марки М300;
  • 3. Анкеровка колодца к форшахте посредством устройства монолитных упоров по периметру колодца;
  • 4. Зачистка дна колодца до низа ножевой части.
  • V этап строительства:
  • 1. Устройство сплошного настила в уровне обреза колодца;
  • 2. Установка бетонолитной трубы с воронкой для приема бетонной смеси;
  • 3. Устройство выравнивающей бетонной подушки;
  • 4. Откачка грунтовой воды из колодца;
  • 5. Устройство вспомогательных подмостей на нижнем уровне колодца;
  • 6. Устройство выравнивающей стяжки и гидроизоляции днища колодца;
  • 7. Армирование и последующее бетонирование плиты днища колодца.

Альтернатива пластиковой вставке

Прежде необходимо опустошить  подлежащий ремонту резервуар-накопитель или септик-отстойник, выполнив откачку содержимого с привлечением команды ассенизаторов. Услугу по откачке септика, вывозу его содержимого оказывают коммунальные службы и частные компании. Дешевле напрямую договориться с ассенизатором муниципальных служб.

Ассенизационному транспорту понадобится подъездная площадка к объекту работ. Причем дистанция подъезда будет тем меньше, чем короче транспортный рукав машины. Его допустимая длина составляет до 180 метров и даже больше – до 500 м, если это высоконапорный полиэтиленовый рукав.

Откачку септика должны выполнять подготовленные специалисты, любители не справятся. Работы по вычистке септического резервуара производятся особым насосом – канализационным (фекальным).

Гидроизоляция швов бетонного септика

Чтобы заделать щели между бетонными кольцами колодца, необходимо добраться до них снаружи конструкции. Нужно вырыть канаву вокруг септика на глубину, позволяющую работать со стыками между ж/б секциями.

Соответственно, чем больше колец в составе конструкции резервуара – тем более глубокую канаву придется рыть. Ширина канавы – не менее метра. В узкой канаве будет трудно работать.

Откопав стены септика, нужно их просушить. К началу гидроизоляционных работ темных пятен на бетонных стенках быть не должно. Швы требуется вычистить от набившегося мусора и грунта, обнажив полость как минимум на 70 мм глубину.

Если ожидается дождь, следует застелить колодец и выкопанную вокруг него канаву влагонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

Если откапывать септик узкой траншеей – не хватит места для гидроизоляционных работ

Для заполнения швов требуется хорошо промятая глина и штукатурная терка. Глину следует разминать ногами в тазу или иной подобной емкости. Набивка стыков между бетонными кольцами непромятой глиной неэффективна – структура ее буден неравномерной, включать пустоты, которые пропустят воду.

Заделку наружных швов между бетонными секциями септика можно выполнить цементно-песчаным раствором, замешанным на жидком стекле. Состав смеси: жидкое стекло, цемент и сеяный мелкий песок в пропорции 1:1:3.

Готовить смесь следует малыми порциями – при добавлении жидкого стекла раствор быстро застывает. Швы заполняются таким раствором при помощи шпателя.

Стыковой раствор также готовится из смеси цемента со строительным клеем ПВА. Пропорция: 5 частей цемента на 1 часть ПВА. После заполнения раствором швов, сверху можно нанести два-три слоя жидкого стекла. Это усилит гидроизоляцию.

Перед заполнением швов цементным раствором, необходимо обработать их грунтовкой. Для септиков применяются технические грунтующие материалы. К примеру, такой – одна часть битума на три части бензина.

В структуре бетонного камня есть поры, потому собранные из ж/б колец септики пропускают воду, пусть и в незначительном количестве. При замерзании вода в порах будет кристаллизоваться, увеличиваться в объеме и разрушать в итоге монолитное соединение.

Чтобы избежать разрушения бетона кристаллизующейся водой нужно пропитывать бетон с наружной стороны битумной мастикой как минимум на 0,5 м ниже глубины сезонного промерзания в регионе

Монтаж рулонной гидроизоляции

Завершив работы по швам бетонных колец, приступаем к формированию поверхностного слоя защиты резервуара от влаги. Если для стыков использовалась глина, то поверх них наносить рулонные материалы нельзя – глиняная штукатурка будет выломана при застывании клеевой мастики.

Внешнюю поверхность бетонного колодца требуется полностью покрыть грунтовкой, например, битумно-бензиновой. Это улучшит склеивание рулонной гидроизоляции с бетонными кольцами. Затем стенки промазываются разогретой гудронной мастикой, клеится рулонно-битумный материал в два-три слоя.

Отметим, что битумная мастика для гидроизоляции стен септика рулонными материалами не подходит – при остывании она растрескивается.

Если в регионе устройства септика фиксируется высокое зеркало грунтовых вод, то гидроизоляцию рекомендовано проводить на всю высоту шахты канализационного колодца

Чтобы снизить или устранить вероятность пучения грунтов вокруг бетонного ствола, применяется песчано-щебневая засыпка (40% песка, 60% щебня). Ею заполняется канава, ранее отрытая вокруг подземного резервуара для ремонта швов между колодезными кольцами.

Если под слоем почвы на участке залегает песок без глинистых включений, гравийные или щебенистые отложения, то засыпку можно проводить грунтом отвала, сформированного при разработке котлована вокруг септика.

Наружная система утилизации стоков

Кольца для канализации являются основным компонентом ее наружной части, выполняя функции емкостей различного назначения в системе очистки стоков. Используются изделия проходные, без дна и оснащённые днищами. Кроме того обязательным элементом являются крышки в виде бетонных плит с проходным отверстием для обслуживания. Для фильтрующих колодцев применяются также кольца с перфорированными стенками, в которых обустраивается донный фильтр.

Готовая емкость оснащается двумя крышками – внутренней деревянной и наружной пластиковой или чугунной. Погружение бетонных изделий канализации в грунт производится на глубину, обеспечивающую выступ наружу только верхней крышки.

К преимуществам использования таких изделий можно отнести следующие их свойства:

  • прочность, позволяющая не опасаться повреждений при промерзании грунта в зимний период;
  • долговечность – качественные изделия стандартного качества могут служить в системе канализации до 50 лет;
  • простота монтажа – канализация из железобетона своими руками вполне доступна для большинства исполнителей;
  • экономия затрат на приобретение колец в сравнении с готовыми пластиковыми емкостями.

Что необходимо учесть перед началом сооружения колодца

Основное требование к обустройству колодца на даче – чтобы это гидротехническое сооружение обеспечивало водой жильцов загородного дома в полном объеме. Это касается не только питья, но и принятие душа, полива сада и огорода, мытья посуды, стирка, уборка дома, использование унитаза. В среднем на одного человека в сутки уходит до 200 литров воды. То есть это тот показатель, который надо учитывать, сооружая колодец. Если в районе строительства дачи этот показатель не требуемой величины, то стоит задуматься над сооружением скважины.

Поэтому первым делом надо провести гидротехнические изыскания. То есть надо сделать небольшого диаметра скважину и определить: на какой глубине располагается водоносный слой, каков его объем, достаточно ли в нем воды. Скажем прямо, эта услуга стоит немалых денег. Предоставляют ее специализированные компании, имеющие лицензию на проведения данного типа работ. Но более точную информацию кроме них Вам никто не даст.

Конечно, есть вариант спросить у соседа, если на его дачном участке колодец уже есть. То есть глубина его колодца может стать ориентиром для вашего. Но это возможно лишь в том случае, если на соседнем участке колодцем уже пользуются, да и не всегда эти параметры подойдут к вашему участку.


Пробное бурение для определения уровня водоносного слоя Источник obogreem-gomel.by

Теперь о вопросе, где ставить колодец на даче. Существует строгие санитарные нормы сооружения водяных скважин и колодцев, где четко прописаны расстояния от гидротехнического сооружения до объектов, обустроенных на дачном участке. Для колодца важны два параметра:

  1. Расстояние от фундамента основного дома и хозяйственных построек до колодца не должно быть меньше 5 м. Это обусловлено тем, что водоносный слой постепенно вымывает грунт в нижней части. И если до фундамента строения расстояние не нормативное, то это может повлиять на его целостность.
  2. Санитарная зона – 25-50 м. Это значит, что на этом расстоянии от колодезной шахты нельзя устраивать сооружения, связанные с системой канализации. То есть нельзя строить туалеты, выгребные и компостные ямы, септики, поля фильтрации и прочее. Это касается дополнительно свалок и сточных канав.


Санитарная зона питьевого колодца Источник strojdvor.ru И несколько слов о технике безопасности строительства колодцев. Понятно, что компании, предлагающие услуги строительства колодцев, своих работников информируют о том, что можно, а что нельзя делать, сооружая колодезную шахту. Просто обозначим некоторые основные требования:

  • быть внимательным при копке грунта, потому что под большим слоем земли можно наткнуться на газовый карман;
  • следить, чтобы стенки сооружения не осыпались;
  • строго следовать технологии строительства;
  • желательно использовать современные способы и методы.

И последнее, когда начинать строительство колодца для дачи. Оптимально – в самое засушливое время. А это середина лета-осень.

Колодец – сооружения вроде бы незначительное, но по закону каждый хозяин должен его зарегистрировать. Не забудьте это сделать после окончания строительства.


Строить колодец лучше в середине лета – начале осени Источник wellmasters.co.uk

Установка колодца

Когда фундамент готов (что подразумевает не только засыпку щебнем и укладку железобетонной плиты, но и яму нужного размера), на плиту устанавливается и закрепляется сам колодец. Для установки железобетонного колодца потребуется подъемный кран, который поставит цельную конструкцию в необходимое место.

Кирпичный кладется на дне — это очень длительная процедура. В процессе кладки необходимо использовать раствор, который не разрушается в грунте и обеспечивает герметичность швов. Наиболее просто установить пластиковый колодец — он ставиться вручную в нужную точку.

После установки колодца его рекомендуется зафиксировать, чтобы в процессе засыпки он не сместился и не перевернулся. Для этого можно воспользоваться клеем, подручными камнями, цементным раствором и т.д.

Независимо от того, какой материал используется в колодце, необходимо обработать герметиком его стенки как внутри, так и снаружи. Наружные стенки обрабатываются антибактериальным раствором для недопущения попадания бактерий в грунтовые воды.

На следующем этапе происходит прокладка труб с герметизацией из вводов в колодец. Трубы прокладывают согласно составленной схеме. Для ввода в колодцы желательно использовать специальные приспособления. После подключения канализации устанавливается вентиляционная труба, которую следует сделать так, чтобы она выступала минимум на 60 см над поверхностью земли.

Завершающий этап включает аккуратное закапывание колодца и канализационных труб. После этого системой можно пользоваться. Однако рекомендуется осуществить пробные сливы до закапывания системы для выявления и устранения неполадок.

Подготовительные мероприятия

Существует множество требований по расстоянию от канализационных колодцев и септиков до других объектов

На этом этапе в первую очередь проводятся работы по определению оптимального местоположения и особенностям конструкции:

Чтобы не ошибиться с местом расположения, необходимо знать требования, изложенные в СНиП 2.04.03-85. Этот нормативный документ регламентирует все вопросы, связанные с наружными канализационными сетями и сооружениями, и его обязательно нужно изучить, если вы делаете колодец для канализации своими руками.
Так, минимальное расстояние от дома должно быть не менее 3-х метров, оптимально – 5 метров

Если на участке есть колодец, помните, что располагать канализационные сооружения можно не ближе, чем за 30 метров от источника, иначе велик риск загрязнения питьевой воды.
Если у вас система из двух или нескольких колодцев, помните, что расстояние между ними не должно превышать значение в 12 метров.
Еще одно важное замечание – при поворотах канализационных труб обязательно устраивается поворотный колодец, иначе в этом месте будет высока вероятность засора.
Фактор, который многие не учитывают, но который очень важен – удобство подъезда откачивающей техники. Иначе ваш газон или огород как минимум раз в год будет испорчен колесами техники, что, согласитесь, совсем нежелательно.
Расчет объема системы сделать достаточно просто: как правило, на одного человека приходится около 150 литров в сутки, прибавьте к этому стоки от бытовой техники, потребляющей воду

Итак, для семьи из 4-х человек суточное значение равняется 700-800 литров. Эта цифра умножается на 3 – полученное значение и есть необходимый объем канализации, в нашем случае это примерно 2500 литров.

Далее стоит определиться с конструкцией сооружения. Если объем стока превышает показатель 1 м3 в сутки, необходимо устройство закрытой системы, так как велик риск загрязнения грунтовых вод, что очень нежелательно. В наше время существуют прогрессивные системы очистки, которые позволяют очистить стоки с помощью бактерий, но они неприменимы в случаях, когда в систему сливаются отходы с химическими и моющими веществами.

Смотровые и поворотные колодцы могут быть небольшого размера, при этом дно в них должно быть забетонировано. Данные сооружения осуществляют функции контроля системы и служат своего рода страховкой на случай засоров.

На месте всех поворотов обязательно должен быть специальный колодец

Как установить водобойный колодец

Под каждую систему предусматривается свой проект, разработанный специалистами.

В учет идет множество факторов:

  • Текущие условия;
  • Объем удаляемой воды;
  • Наличие\отсутствие вредных веществ;
  • Интенсивность эксплуатации.

Тем, кто серьезно подходит к делу и решил работать по правилам, предлагается два варианта: приобрести готовый типовой чертеж или же заказать индивидуальный проект. Первый вариант выбирается чаще всего, преимущественно из-за своей цены. Однако здесь есть существенная загвоздка: любой чертеж нужно «посадить на местность». И от того, насколько искусно это будет сделано, напрямую зависит, как будет работать система в целом. Риски при такой покупке – 50/50.

Совсем другое дело – это эксклюзивный проект, который разрабатывается под конкретного заказчика. Если подрядчик выбран правильно, то учтется абсолютно все и система будет работать без сбоев долгие годы.

Водобойный колодец можно установить самостоятельно после тщательного изучения теории

Прежде чем останавливаться на конкретном варианте, необходимо проконсультироваться с независимым специалистом. Если речь идет о простейшей системе без боковых ответвлений и трубопроводов на разном уровне, можно смело выбирать типовой проект. Для более сложных ситуаций наверняка понадобится эксклюзив.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

  • линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
  • поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
  • узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
  • контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

  • классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
  • модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
  • каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
  • сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

Назначение подземных смотровых камер

Если возникла поломка, ее устраняют через инспекционную камеру. При отсутствии таких сооружений приходится откапывать трубопроводы и проводить ремонт.

Устанавливают смотровые камеры в самых сложных местах, где наибольшая вероятность появления засоров. Если магистраль расположена по прямой линии, ее протяженность до 10 м, в такой конструкции нет необходимости. Она возникает при большой длине коммуникаций, наличии пересечений, узлов, уровневых перепадов.

Устройство точек контроля канализации регламентируется строительными нормами. Они рассматривают правила устройства смотровых колодцев, подбор размеров. Стандарты упрощают монтажные работы, позволяют создать единую неразрывную сеть подземных трубопроводов.

Это интересно: Все о устройстве городской канализации — познаем подробно

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
