Положительные стороны применения ж/б колодцев
Кроме простоты монтажа, применение подобных конструкций обеспечивает ряд преимуществ.
Высокая механическая прочность и длительный срок эксплуатации — это достигнуто применением специальной технологии изготовления железобетонных колец. Все элементы получаются вибропрессованием бетонной массы, что значительно улучшает структуру бетона в изделии.
Герметичность и устойчивость стенок колодца к различным сдвижкам грунта обеспечена применением специальных четвертей по торцам кольца. Производители предлагают комплекты колодцев различного диаметра, в которые можно монтировать различное оборудование.
При необходимости производится отливка железобетонных колец с уже готовыми технологическими отверстиями, диаметр которых может составлять 200-600 мм. Унифицированные доборные элементы позволяют смонтировать колодец на одном уровне с покрытием дороги.
Возможность смонтировать любые железобетонные канализационные колодцы — объем не будет ограничен ничем
Это важно при устройстве отстойников
Эксплуатация колодцев из таких элементов упрощена наличием во внутренней части специальных скоб для перемещения человека, а габариты изделий позволяют выполнять любую работу без затруднений.
Скобы для перемещения людей
Типы колодезных ЖБ-колец
Внешне эти ЖБИ похожи друг на друга, но по конструкции кольца отличаются. Есть три типа:
- КС — называется стеновым или сквозным. Из таких элементов выкладываются стенки от горловины до днища. Чаще всего кольца применяются при строительстве питьевых колодцев. Есть модификации с замком или фальцевым соединением. Их стоит выбирать для болотистой местности и грунтов, насыщенных влагой. Кольца КС с четвертью нужны для лучшего совмещения и поддержания герметичности. На изготовление идет бетон марок М200-М500. Толщина стенок достигает 10 см, стандартная высота — 90 см, но есть и другие варианты.
- КЦД — монолитная конструкция с дном. Позволяет не беспокоиться о том, что содержимое колодца просочится в землю, как при использовании отдельной плиты днища. Основная область применения — создание септиков и канализации. Еще одно достоинство КЦД — не нужно создавать бетонную площадку под монтаж и ускорение работ по сборке.
- КЦО — называют опорным кольцом. Оно отличается усиленной конструкцией и ставится на горловину. Монтаж нужен чтобы скомпенсировать вертикальные нагрузки.
Подобрать изделие можно по маркировке. Она состоит их букв, обозначающих тип изделия (КС, КЦД, КЦО) и цифр диаметра. Для колец параметр указывается в дециметрах. Если вы видите дополнительные буквы после обозначения диаметра, они указывает на наличие замка.
Нормативное регулирование
Качество и устройство железобетонных канализационных колодцев прописывают следующие нормативные документы:
- СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». Регламентируются габариты, эксплуатационные характеристики, правила размещения и прочие факторы.
- ГОСТ 8020-2016 Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей.
Колодцы, изготавливаемые на частной территории своими руками или с помощью строительной бригады, должны соответствовать этим документам.
Глубина канализационного колодца, устанавливаемого в загородном доме, рассчитывается по формуле, где надо умножить следующие параметры:
- количество жильцов;
- обычный расход воды на одного человека в сутки;
- 3 (для септиков переливного принципа) или 15 (для накопительных колодцев).
Предельная глубина – 3 метра. Ниже рыть колодец не рекомендуется, иначе его чистка будет проходить затруднительно. Если устанавливается фильтрационный колодец, его дренажный слой нужно расположить на высоте 1 м от уровня грунтовых вод.
Септик с фильтрующим колодцем
Инженерные коммуникации частного дома
Этот вариант уже представляет собой инженерное сооружение, где стоки проходят настоящую очистку и затем дренируются в почву. Уровень очистки (осветления) сточных вод составляет до 80%.
Принцип действия такой конструкции следующий: стоки из жилища попадают в устройство септика – герметичный канализационный колодец. Здесь твердые частички оседают на дно, а осветленная вода перетекает в дренажный колодец, где и происходит ее доочистка и выпуск в грунт.
С целью повышения качества очистки можно использовать 2-3 дренажных колодца (серия канализационные колодцы).
Септик и 2 дренажных колодца
Строится септик своими руками по принципу герметичной сливной ямы (смотреть выше). Дренажный колодец строится по тому же принципу, только без дна и не герметичным. Более того, нижний край стенок дренажного колодца делается с перфорацией для лучшего ухода воды в грунт.
Пример септика с дренажным колодцем
Выкапываем под устройство дренажного колодца яму с запасом по глубине 40 см. На дно укладываем 20 см песка, на него 20 см гравия. Это дополнительная фильтрующая конструкция. Примерно на метр от дна стенки колодца делаем перфорированными. Внешнюю стенку колодца с перфорацией также просыпаем гравием 20 см для препятствования засорению отверстий грунтом.
Такие канализационные колодцы СНИП регламентирует аналогично со сливными ямами. Все расстояния аналогичны.
Преимущества железобетонных колец
Рассмотрим, в чем преимущества устройства железобетонных колодцев из готовых колец:
- Железобетонные кольца изготавливают в заводских условиях на современном оборудовании с применением методики вибропрессования. Поэтому элементы получаются прочными и долговечными.
- Каждая деталь изготавливается со специальными выступами, поэтому при сборе конструкций обеспечивается лучшее сцепление между деталями. Это обеспечивает прочность камер и помогает сохранить его целостность во время таяния и замерзания почвы, сопровождаемого подвижками грунта.
- При условии использования подъемной техники, монтаж колец достаточно прост и не требует много времени. Для удобного зацепления в кольцах выполнены специальные отверстия.
- Используя железобетонные кольца можно соорудить конструкцию любой глубины.
- Кольца изготавливаются со специальными скобами, по которым человек может спуститься для выполнения его обслуживания.
Виды канализационных колодцев в зависимости от назначения
Смотровые. Их необходимо устанавливать через каждые 15 метров канализации (в зависимости от диаметра колодца, это расстояние допускается делать большим) для контроля состояния сточных труб и, в случае необходимости, быстрого доступа к ним в случае засорения
Важно: первый колодец устанавливают на расстоянии от 3 до 12 метров, начиная с места вывода канализации из фундамента дома.
Поворотные. Устанавливаются в местах поворота сточных труб, потому как это места наиболее вероятного засорения.
Перепадные канализационные колодцы необходимы в случае, если разница уровней трубопровода составляет более полуметра.
Узловые колодцы устанавливают на местах пересечения (слияния) нескольких ветвей сточных труб.
Фильтрационные, дно которых засыпают дренажем, чаще всего песком
К ним прибегают в случаях отсутствия места отвода сточных вод: потоки попадают в колодец и всасываются в почву, постепенно проходя фильтрацию через дренаж.
Накопительные. Необходимы в тех же случаях, что и фильтрационные, но, в отличие от последних, вода из них по мере накопления откачивается, вывозится и сливается в предназначенном для этого месте.
Жестких требований к типу установленного колодца нет, главным является их наличие через каждые 15 метров трубопровода, а уж будут ли на таком расстоянии друг от друга находиться смотровые или поворотные колодцы не так важно.
Выбор оснащения
Одной из наиболее ответственных операций в процессе выполнения подготовительных работ является выбор материала изготовления и технических характеристик трубопровода. Если раньше безусловное лидерство на рынке принадлежало чугунным трубам, то в последние годы они частично уступили свои позиции пластиковым (ПВХ) изделиям. Споры о наилучшем материале не утихают, так как каждый предоставляет пользователю специфические преимущества. К достоинствам чугунных труб относят:
- высокую механическую прочность;
- долговечность и надежность, особенно при нанесении защитных покрытий;
- хорошую шумоизоляцию и термоизоляцию;
- легкость создания систем с высокой пропускной способностью.
А вот основные преимущества пластиковых труб по сравнению с чугунными:
- меньшая цена (в большинстве случаев);
- стойкость к коррозии, воздействию химических веществ;
- малая масса, что облегчает транспортировку и монтаж;
- отсутствие необходимости в сложных слесарных и сварочных работах.
Поэтому при выборе материала для каждого конкретного трубопровода необходимо учитывать такие его эксплуатационные характеристики, как постоянные и временные нагрузки на магистраль со стороны внешней среды и интенсивность потока. Помимо выбора труб, нужно определиться с конфигурацией и типом дополнительных элементов. В любом случае понадобятся переходники, повороты, механизмы крепежа.
Особое внимание придется уделить выбору оснащения автономной наружной канализации. Придется подобрать надежные фильтрующие и дренажные механизмы (например, специальный колодец), исключающие вероятность засорения грунтовых вод. Место установки септика должно не только соответствовать пути следования магистрали, но и обеспечить удобство подключения ассенизаторной установки, так как содержимое септика следует выкачивать не реже, чем раз в два года
При этом допустимое расстояние от наружных стен дома составляет не менее 9 метров, а минимальное заглубление – 1,5 метра. В районах, где возможно глубокое промерзание почв, показатель заглубления дополнительно корректируется
Место установки септика должно не только соответствовать пути следования магистрали, но и обеспечить удобство подключения ассенизаторной установки, так как содержимое септика следует выкачивать не реже, чем раз в два года. При этом допустимое расстояние от наружных стен дома составляет не менее 9 метров, а минимальное заглубление – 1,5 метра. В районах, где возможно глубокое промерзание почв, показатель заглубления дополнительно корректируется.
Сливные колодцы
Устройство лотков всегда будет отличаться в зависимости от их разновидности. Сливные колодцы относятся к категории резервуаров для сбора и первичной очистки стоков, отличается несколькими особенностями:
При выборе мест размещения колодцев придется принимать во внимание такие правила, в соответствии с которыми промежуток между фундаментом здания и накопителем не должен быть меньше 5 метров;
Сливные колодцы должны размещаться на максимальном возможном расстоянии от источника водозабора. При песчаных грунтах расстояние должно составлять минимум 50 метров
Если дом построен на глинистой почве, минимальное расстояние – 20 метров;
Зачастую такие изделия являют собой резервуары округлой или квадратной формы. Днище таких емкостей заливается цементным раствором;
Стены и дно должны быть достаточно герметичными, чтобы загрязненные стоки не растворялись в почве;
Сливные колодцы очищаются при помощи ассенизаторских машин или илососов;
Зачастую такие изделия изготавливаются из бетона, кирпича или армированных бетонных колец. Можно пользоваться подручными материалами, но ими недолго удастся воспользоваться. Поэтому ремонт установленных колодцев придется проводить частенько;
Стены сливных колодцев должны быть оштукатурены при помощи цементных смесей. Дно покрывается небольшой прослойкой цементного раствора. Для дополнительной герметизации используется прослойка желтой глины. Для перекрытия лучше воспользоваться железобетонной плитой.
Часто у хозяев загородного жилого дома появляются вопросы относительно строительства канализационного колодца из специальных железобетонных колец. Процедура оборудования канализационной системы ускоряется, благодаря таким конструктивным элементам:
- Для оборудования железобетонного колодца изначально придется подготовить место для его установки. На дно котлована насыпается подушка из щебенки, которая может изначально утрамбоваться, а потом залиться раствором;
- На подготовленное дно устанавливаются железобетонные кольца. Объем будущей дренажной накопительной емкости обуславливается количеством таких колец;
- Чтобы получить необходимую герметичность, между кольцами необходимо как следует промазать швы.
Какими бывают колодцы
В зависимости от назначения, бетонный канализационный колодец может иметь тот или иной диаметр и глубину, отличаются и нюансы его обустройства. Прежде чем разбираться в нюансах строительства, необходимо понимать, какие изделия при этом используются. Вот с их обзора мы и начнём.
Структура
Итак, канализационные колодцы сборные железобетонные — элементы:
- Донная плита;
- Кольца стеновые — формируют корпус колодца;
- Перекрытие (крышка), имеющее отверстие под установку люка;
- Чугунный или пластиковый люк.
Это стандартная структура колодца, но существуют и варианты. Например, вместо плитного днища, в нижней части сооружения может быть установлено кольцо с дном.
Когда колодец располагается на проезжей части дороги, его верхним элементом является не крышка, а опорная плита, которая так же имеет отверстие под люк.
Канализационные железобетонные колодцы могут быть и унифицированными. Это цельный цилиндрический блок с дном и уже готовым входным отверстием для трубы, усиленный металлической сеткой. Их чаще всего применяют при строительстве ливневых водоотводных систем.
Назначение
Так как тип колодца определяется его назначением, рассмотрим каждый вариант более подробно:
Смотровые канализационные бетонные колодцы устраивают в тех местах, где на трубопроводе предусмотрен поворот, объединяются две или более сетей, осуществляется переход от одного диаметра трубопровода к другому, или просто на длинных участках трассы.
Устройство смотрового колодца
В этих местах требуется производить профилактический осмотр труб, при необходимости — их прочистку. Поэтому устраиваемые здесь колодцы называются смотровыми.
При диаметре труб:
- до 30 см их проектируют через каждые 35м;
- до 60 см — через 50м;
- от 60 до 140 см — через 75м;
- более 140 см — через 150м.
Ливневые резервуары предназначены для сбора дождевой воды с проезжей части улиц и тротуаров. Вот как раз для их устройства чаще всего и применяют унифицированные колодцы.
Ливневая канализация: колодец бетонный
Колодцы-камеры специального назначения устраивают в тех местах, где канализация пересекается с другими подземными сетями. При этом другие магистрали располагают выше канализационных.
Канализационный колодец из бетонных колец
Отстойники или выгребные колодцы служат для очистки канализации от взвешенных (тяжёлых) частиц. Устанавливают их только в производственных или бытовых автономных системах.
Колодцы железобетонные канализационные в системе с тремя отстойниками
Колодцы гасители (перепадные) — их функция заключается в том, чтобы поток воды в самотечных системах мог сбросить свою скорость. Если учесть, что падающая вода создаёт определённые нагрузки, глубина таких колодцев может достигать 4м. Как вариант для трубопроводов с большим диаметром, на расстоянии двух метров друг от друга сооружается сразу несколько колодцев.
Перепадные бетонные колодцы для канализации имеют глубину до четырёх метров
Дренажные (фильтрующие) колодцы устраивают с целью очистки строчных вод. Вместо герметичного дна у них дренажное основание, а в стенках имеется перфорация.
Фильтрующие бетонные колодцы канализационные монтируют из колец с перфорацией
Существует ещё и такой вариант, как колодец канализационный бетонный прямоугольный. В отличие от цилиндрических емкостей, их внутренний объём можно использовать более рационально.
Однако их монтаж достаточно сложен, и они не столь устойчивы к деформациям, поэтому на практике их применяют очень редко — да и то по большей части для трубопроводов с большим диаметром.
Квадратный колодец
Все сборные и унифицированные изделия, предназначенные для строительства дренажных и канализационных систем, изготавливают по ГОСТ 8020 из тяжёлого бетона класса В15-В22,5. Его морозостойкость в таких изделиях не может быть менее F150.
Устройство сборных железобетонных канализационных колодцев
Составляющими компонентами колодца являются:
- Днища;
- Кольца из железобетона;
- Крышки, с проделанным отверстием под люк;
Сейчас на рынке покупателям предлагаются особые «евро кольца». Они характеризуются наличием выбранных четвертей на торцах и более плотно, точно и герметично фиксируются между собой, крышкой или днищем.
Наиболее значимыми размерами колодцев являются:
- Длина – 1; 1,5; 2; 2,5; 3 метра;
- Высота каждого кольца – 0,3; 0,6; 0,9 м.
Наиболее востребованными из них являются те, которые имеют в высоту 0,9 м.

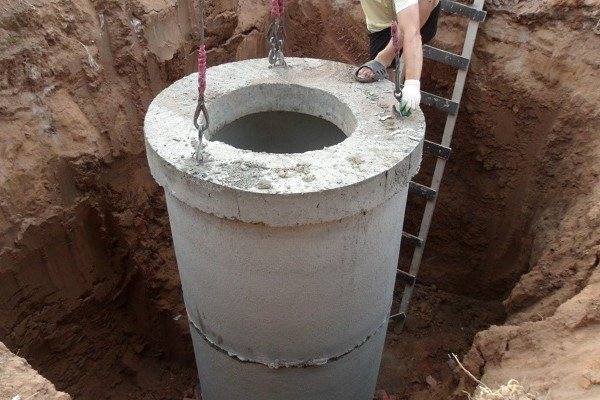

Монтаж канализационных колодцев из железобетонных колец:
В первую очередь следует определиться с местом расположения будущего канализационного объекта
Важно соблюдать определенные санитарные нормы. Неукоснительно выдерживать установленные санитарно-гигиенические расстояния от построек и всевозможных источников питьевой воды.
Следующим этапом на выбранном месте сооружаем котлован
В строгом соответствии с размерами предполагаемого железобетонного резервуара.
Третий этап – подготовка основания. Если собрались устраивать колодец накопительный, то вполне достаточно будет засыпать 15 см гравия. Для колодца фильтрационного бетонируется небольшой фундамент, предназначающийся под ЖБ кольцо. В колодце данного типа днище не предусмотрено, а в установленное кольцо засыпаются материалы, предназначенные для фильтрации – причем на уровень от 0,5 до м высоты. Наибольшей популярностью пользуются галька или гравий.
Вот теперь следует доставить и установить необходимые элементы колодца. Выполняется установка поэтапно, при помощи крана. Составляющие отгружаются из машины прямо на подготовленное место. Заделывание швов осуществляется посредством цементного раствора, а затем выполняется засыпание грунта.
Устройство канализационных колодцев
Канализационная система на частной территории может включать в себя следующие виды колодцев:
- Смотровой, необходимый для контроля состояния системы. Его устанавливают, если трубопровод длинный и требует регулярного обслуживания. С его помощью можно отслеживать неполадки и устранять их.
- Поворотный, устанавливаемый в точках поворотов трубопровода, чтобы предотвратить засоры. Он устанавливается, когда канализационная система идёт не по прямой линии.
- Перепадной, который размещается в точках с перепадом труб. Он необходим, когда из-за особенностей природного рельефа невозможно добиться укладки канализационной системы с нужным углом наклона.
- Фильтрационный и накопительный, о которых упоминалось выше.
Часто один колодец может выполнять несколько функций в канализационной системе. Например, поворотный может применяться как смотровой.
Устройство канализационного колодца подразумевает такие основные части:
Технология монтажа смотрового колодца
В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.
После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.
Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.
Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.
Монтаж дренажной системы с установкой смотрового колодцаИсточник slmhm.provoloka.ru.net
С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.
Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.
Пластиковые смотровые колодцы для дренажной системыИсточник strojdvor.ru
И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.
Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.
Очень важно правильно по высоте выставить люк горловину
- Если это проезжая часть, то люк монтируют вровень с ней.
- Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
- Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.
Нормативные документы
Таблица канализационных колодцев составляется на основе действующих нормативов и правил (СНиП, СП). Это базовые документы, где перечислены все требования к конструкции емкостей, их размерам и другим параметрам. Любые несоответствия, обнаруженные во время защиты, расцениваются как основания для отклонения проекта.
Однако, если пользоваться только базовыми нормативными документами, риск допустить ошибки увеличивается. Для каждого резервуара придется отдельно подбирать параметры, что значительно замедлит составление проекта. Структура СНиП или СП рассчитана на перечисление правил, требований и норм. Она неудобна для выполнения проектных работ, поэтому в помощь составителям создана специальная база данных — Типовой Проект (ТП). В настоящее время используется более современная редакция — ТПР (Типовые Проектные Решения), представляющие собой исправленную версию базы.
Колодцы канализационные, Типовой Проект— это свод таблиц для разных групп емкостей. Они объединены по назначению, размерам, особенностям. Работа проектировщика заключается в подборе по приведенным в колонках значениям нужного варианта.
Монтаж пластикового колодца
Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.
Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:
- рытье котлована,
- строительство фундамента (песчано-щебеночная подушка, заливное основание),
- установка конструкции (и ее якорение при необходимости),
- подключение колодца к системе.

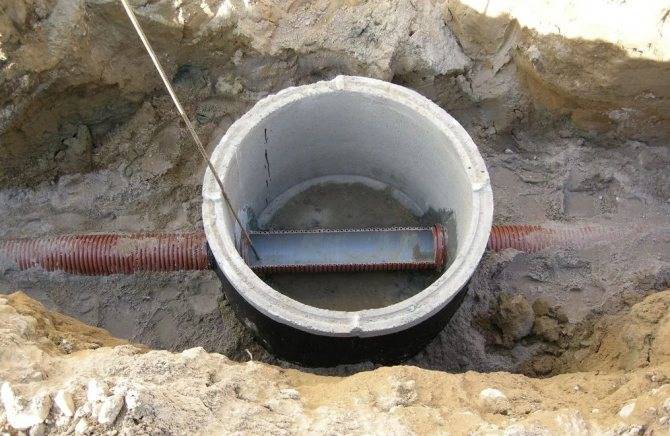

Монтаж лотковой части канализационного смотрового колодца в котловане
